Что такое осциллограф? Осциллограф ПК с USB - питанием?

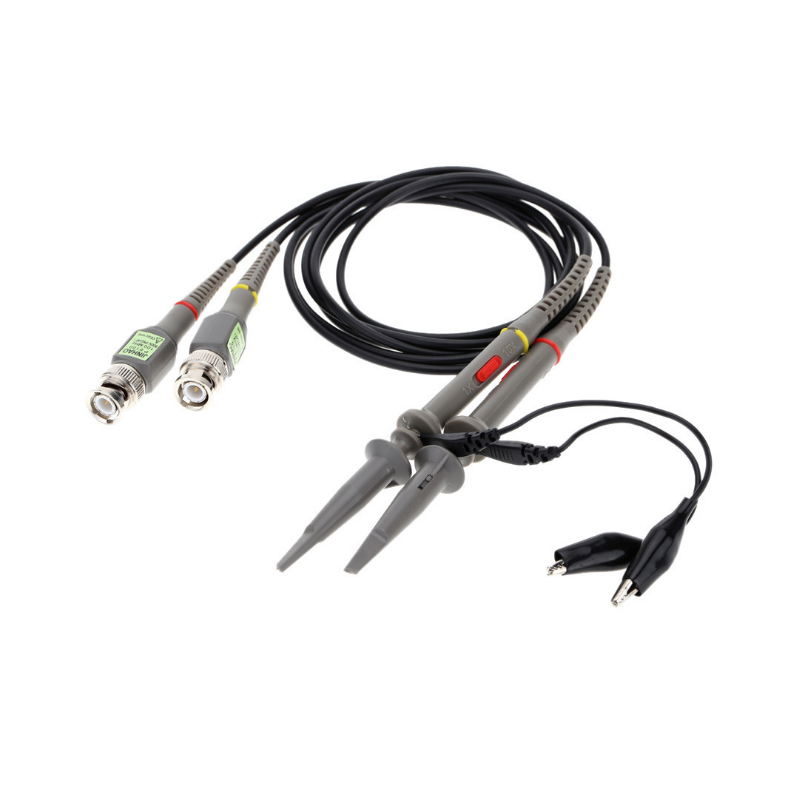

Осциллограф является широко используемым электронным измерительным прибором. Он может преобразовывать невидимые электрические сигналы в видимые изображения, облегчая изучение процессов изменения различных электрических явлений. Осциллограф использует узкий электронный луч, состоящий из высокоскоростных электронов, чтобы ударить по экрану, покрытому флуоресцентным материалом, создавая небольшие точки света (как работает традиционный аналоговый осциллограф). Под действием измеренного сигнала электронный луч похож на кончик пера, который может изображать кривую изменения мгновенного значения измеренного сигнала на экране. Осциллограф может использоваться для наблюдения волновых кривых различных амплитуд сигнала, изменяющихся со временем, или для тестирования различных зарядов, таких как напряжение, ток, частота, разность фаз, амплитуда модуляции и т. Д. Цифровой осциллограф, аналоговый осциллограф
Классификация осциллографов
Классификация по различным сигналам
В аналоговых осциллографах используются аналоговые схемы (осциллографы, основанные на электронных пушках). Электронная пушка посылает электроны на экран. Излучаемые электроны фокусируются, чтобы сформировать электронный луч и ударить по экрану. Внутренняя поверхность экрана покрыта флуоресцентным материалом, так что пятна, пораженные электронным лучом, светятся.
Цифровые осциллографы представляют собой высокопроизводительные осциллографы, изготовленные с помощью ряда технологий, таких как сбор данных, преобразование a / D, программное обеспечение и т.д., которые работают в режиме преобразования измеренного напряжения в цифровую информацию с помощью аналоговых преобразователей (ADC). Цифровой осциллограф захватывает ряд значений отбора проб в форме волны и хранит значения отбора проб. Предел хранения - определить, могут ли накопленные значения отбора проб описывать форму волны. Затем цифровой осциллограф восстанавливает форму волны. Цифровые осциллографы можно разделить на цифровые осциллографы памяти (DSO), цифровые флуоресцентные осциллографы (DPO) и осциллографы отбора проб.
Чтобы увеличить пропускную способность аналогового осциллографа, необходимо полностью расширить осциллограф, вертикальное усиление и горизонтальное сканирование. Чтобы увеличить пропускную способность цифрового осциллографа, необходимо только улучшить производительность переднего преобразователя A / D без особых требований к осциллографам и схемам сканирования. Кроме того, цифровые осциллографы могут в полной мере использовать функции памяти, хранения и обработки, а также различные триггерные и триггерные функции. В 1980 - х годах появились цифровые осциллографы, которые достигли многих успехов и имеют огромный потенциал для полной замены аналоговых осциллографов. Имитационный осциллограф действительно отступил со сцены на задний план.
Классификация по структуре и производительности
1. Обычный осциллограф. Схема имеет простую структуру, узкую полосу частот и линейную разность сканирования. Используется только для наблюдения волн.
2. Многоцелевой осциллограф. Он имеет широкополосный диапазон и хорошую линейность сканирования и может количественно проверять сигналы постоянного тока, низкочастотные, высокочастотные, ультравысокочастотные и импульсные сигналы. С помощью амплитудных и временных калибровок точность измерений может достигать ±5%.
3. Многопроводные осциллографы. Используя многолучевые осциллографы, можно одновременно отображать на экране форму волны более двух сигналов одной и той же частоты, без разницы во времени, точные отношения временных рядов.
4. Многотраекторный осциллограф. Структура электронных переключателей и цепей управления дверью позволяет одновременно отображать на экране однолучевого осциллографа более двух сигналов одинаковой частоты. Однако существует разница во времени, и временные отношения неточны.
5. Осциллограф для отбора проб. Использование технологии отбора проб для преобразования высокочастотных сигналов в аналоговые низкочастотные сигналы для отображения с эффективной полосой частот до уровня ГГц.
6. Осциллографы памяти. Переходные процессы отдельных электрических сигналов, непериодических явлений и ультранизкочастотных сигналов сохраняются на экране осциллографа или хранятся в цепи для повторного тестирования с использованием осциллографа памяти или технологии цифрового хранения.

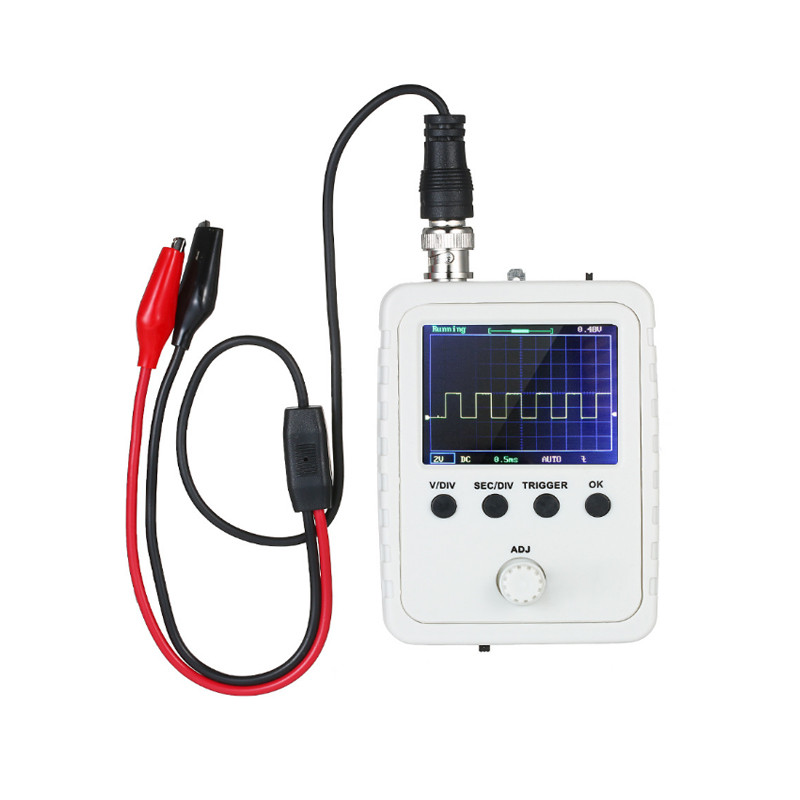

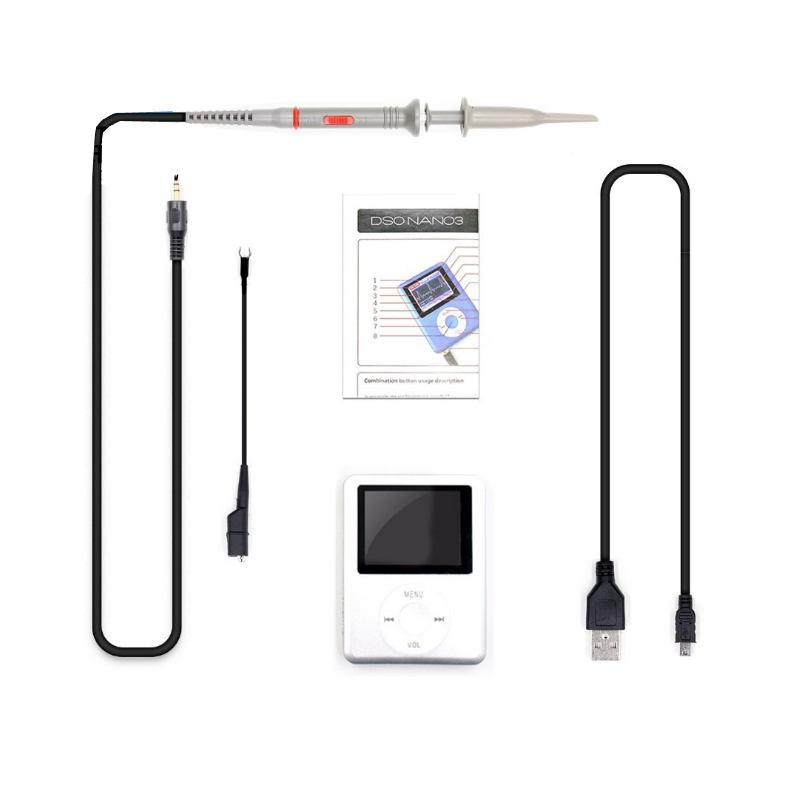

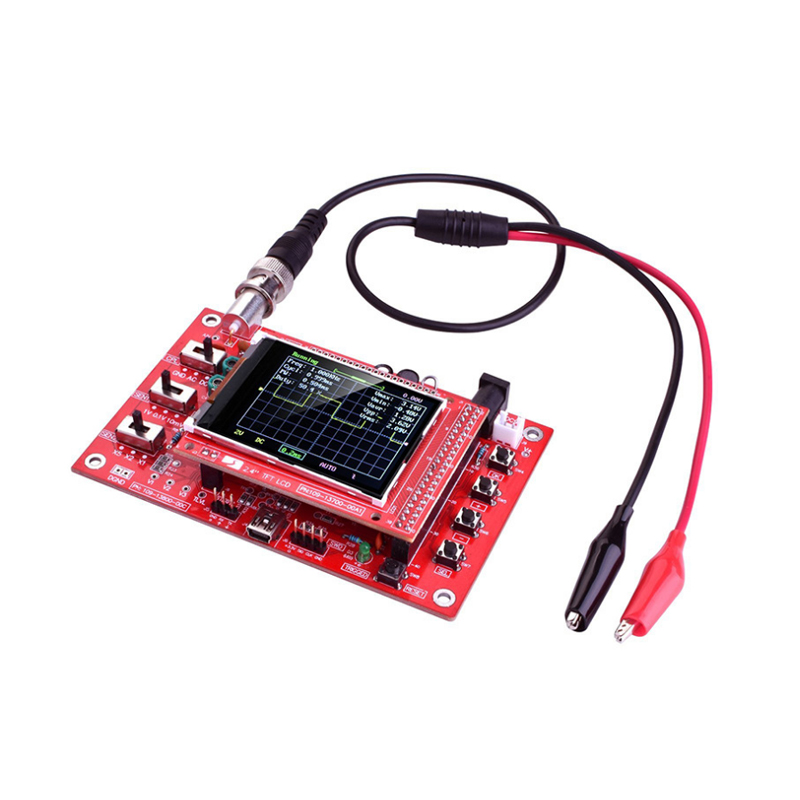

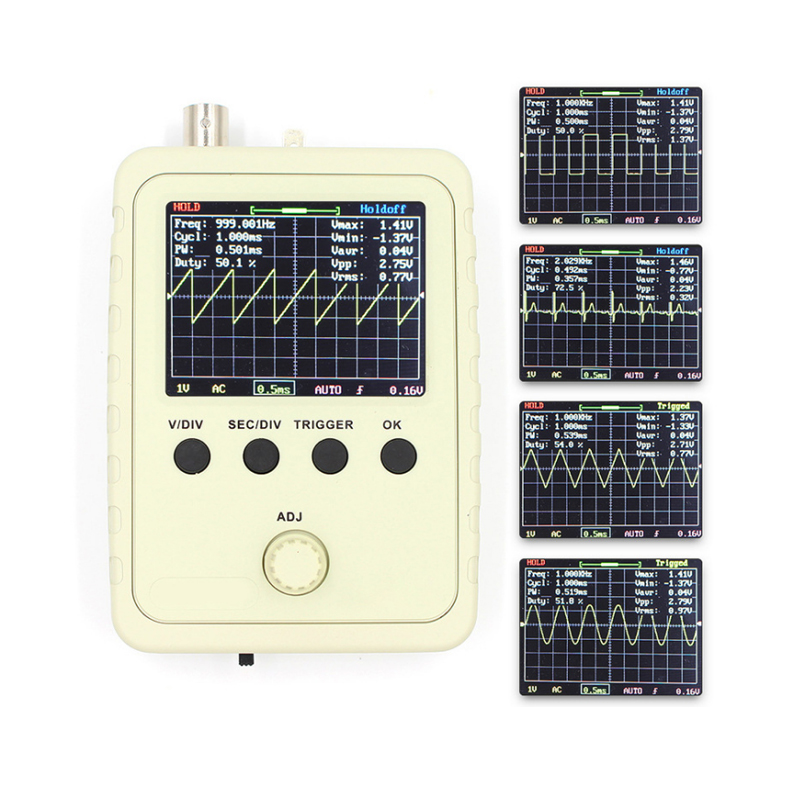

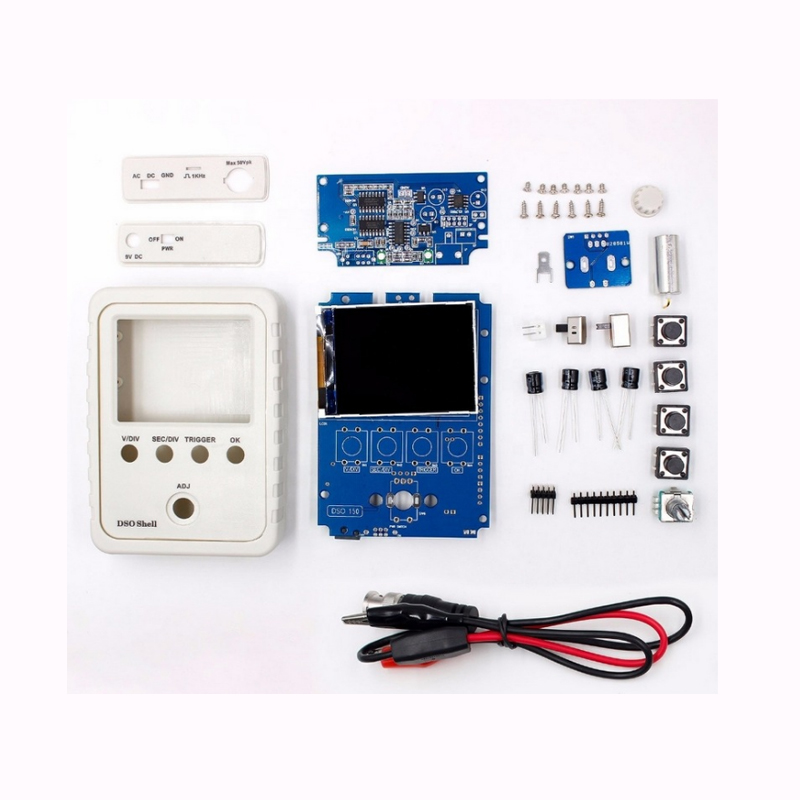

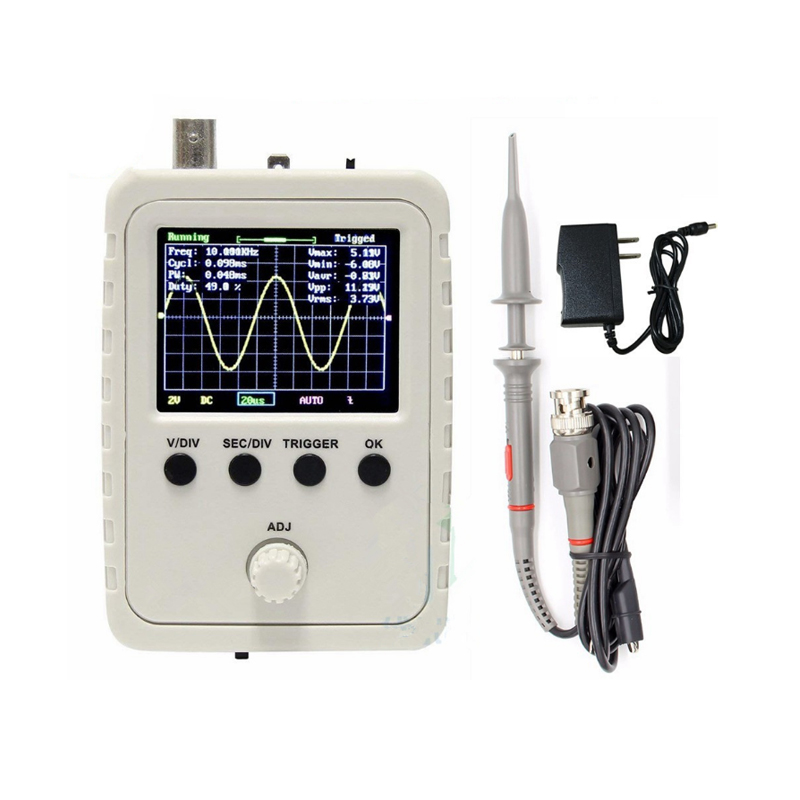

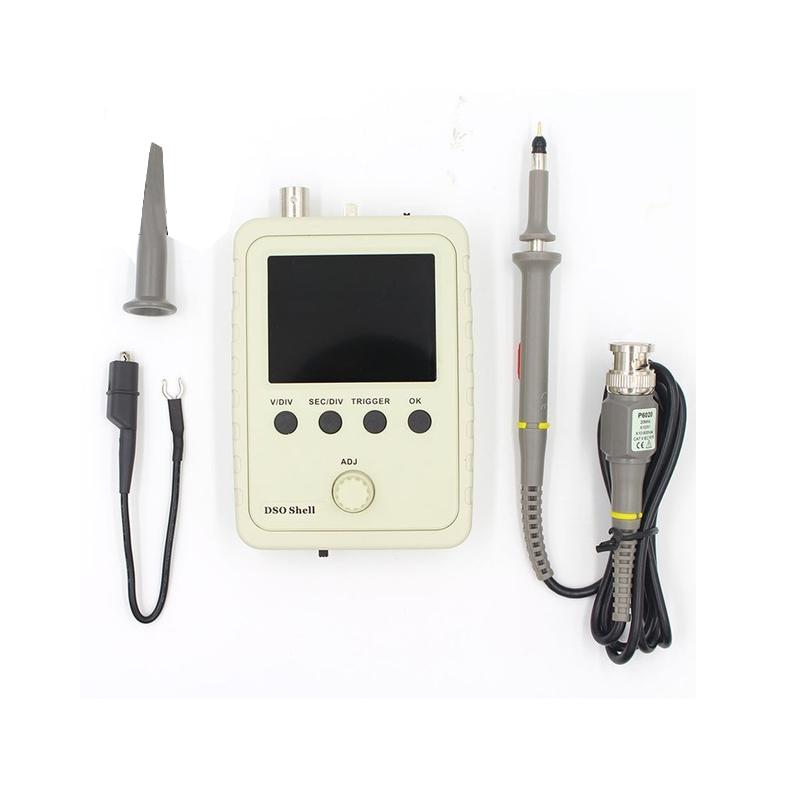

7. Цифровой осциллограф. Внутри находится микропроцессор, а снаружи - цифровой монитор. Некоторые продукты могут отображать формы волн и символы на экране осциллографа. Измеренные сигналы передаются в память данных через модульный преобразователь (A / D - преобразователь). С помощью клавиатуры данные захваченных параметров формы волны можно суммировать, вычитать, умножать, делить, усреднять, квадратный корень и среднеквадратичный корень и отображать номер ответа.
