Что такое ультразвуковой пластиковый сварочный аппарат?
При сварке пластмассовых изделий ультразвуковая сварочная машина не добавляет никаких клеев, наполнителей или растворителей и не потребляет много источников тепла. Он имеет преимущества простой эксплуатации, быстрой скорости сварки, высокой прочности сварки и высокой эффективности производства. Поэтому технология ультразвуковой сварки становится все более широко используемой. Когда ультразвук воздействует на термопластичные поверхности, он производит десятки тысяч высокочастотных вибраций каждую секунду. Эта высокочастотная вибрация с определенной амплитудой передает ультразвуковую энергию через верхний сварочный элемент в зону сварки. Из - за большого акустического сопротивления на границе между двумя сварочными областями будет возникать локальная высокая температура. Кроме того, из - за плохой теплопроводности пластмасс они не могут быть распределены вовремя и собраны в сварной зоне, что приводит к быстрому плавлению контактных поверхностей обоих видов пластмасс. После добавления определенного давления он был интегрирован в один. Когда ультразвук прекращает работу, давление сохраняется в течение нескольких секунд, чтобы сформировать твердомолекулярную цепь, которая достигает цели сварки, прочность сварки может быть близка к прочности сырья. Качество ультразвуковой пластической сварки зависит от трех факторов: амплитуды сварной головки преобразователя, давления и времени сварки. Время сварки и давление сварной головки могут регулироваться, амплитуда определяется преобразователем и амплитудным стержнем. Взаимодействие этих трех величин имеет правильное значение. Когда энергия превышает нужное значение, пластмасса расплавляется в больших количествах, сварные детали легко деформируются; Если энергия меньше, сварка не может быть прочной, и увеличение давления не может быть слишком большим. Это оптимальное давление - это произведение длины края сварной части с оптимальным давлением на 1 мм на краю.
Состав и функции ультразвуковой сварочной машины

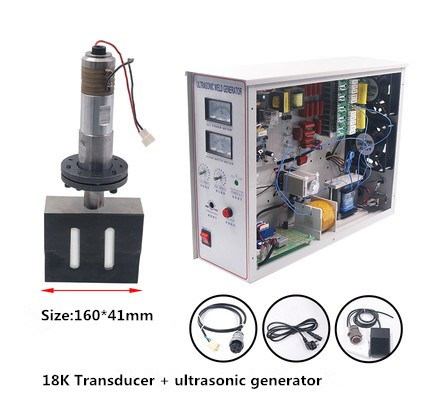

Ультразвуковая пластиковая сварочная машина состоит из пневматической трансмиссии, системы управления, ультразвукового генератора, преобразователя, головки ножа и механического устройства.
1. Пневматическая трансмиссия
Включая: фильтры, редукторные клапаны, масляные туманы, коллекторы, дроссельные клапаны, цилиндры и так далее.
Во время работы тактовый цилиндр управляется воздушным компрессором, приводя вибрационную систему ультразвукового преобразователя вверх и вниз. Давление воздуха устанавливается в соответствии с требованиями к сварке ультразвуковой сварки малой и средней мощности
2. Системы контроля
Система управления состоит из реле времени или таймера на ИС. Основные функции заключаются в следующем: во - первых, во время сварки система управления пневматической передачей открывает клапан воздушного пути под постоянным управлением, нажимает на цилиндр, чтобы уменьшить сварочную головку, и сваривает объект под давлением определенного давления. После сварки давление поддерживается в течение некоторого времени, а затем система управления поворачивает вентиль газового пути, так что сварная головка поднимается и сбрасывается; Во - вторых, контролировать время работы ультразвукового генератора. Система обеспечивает автоматизацию всего процесса сварки. Во время работы, просто нажмите кнопку, чтобы создать триггерный импульс, вы можете автоматически завершить весь процесс сварки. Порядок всей системы управления выглядит следующим образом: пуск питания запускает систему пневматической передачи сигнала управления, давление в цилиндре, спуск головки и сварка под давлением, запуск работы ультразвукового генератора, запуск ультразвука и поддержание определенного времени сварки, устранение ультразвуковой эмиссии, продолжение поддержания определенного времени давления, декомпрессия, Сварная головка поднимается и сварка завершается.
3. Ультразвуковые генераторы
(1) Для мощных ультразвуковых пластиковых сварочных машин сигнал генератора автоматически отслеживается цепью с частотой запирания, так что выходная частота генератора в основном соответствует резонансной частоте преобразователя.
(2) Генераторы ультразвуковых пластиковых сварочных машин мощностью более 500 Вт используют генераторы мощности самовозбуждения и обладают определенной способностью отслеживать частоту.
4. Акустическая система ультразвуковой сварочной машины из пластмассы

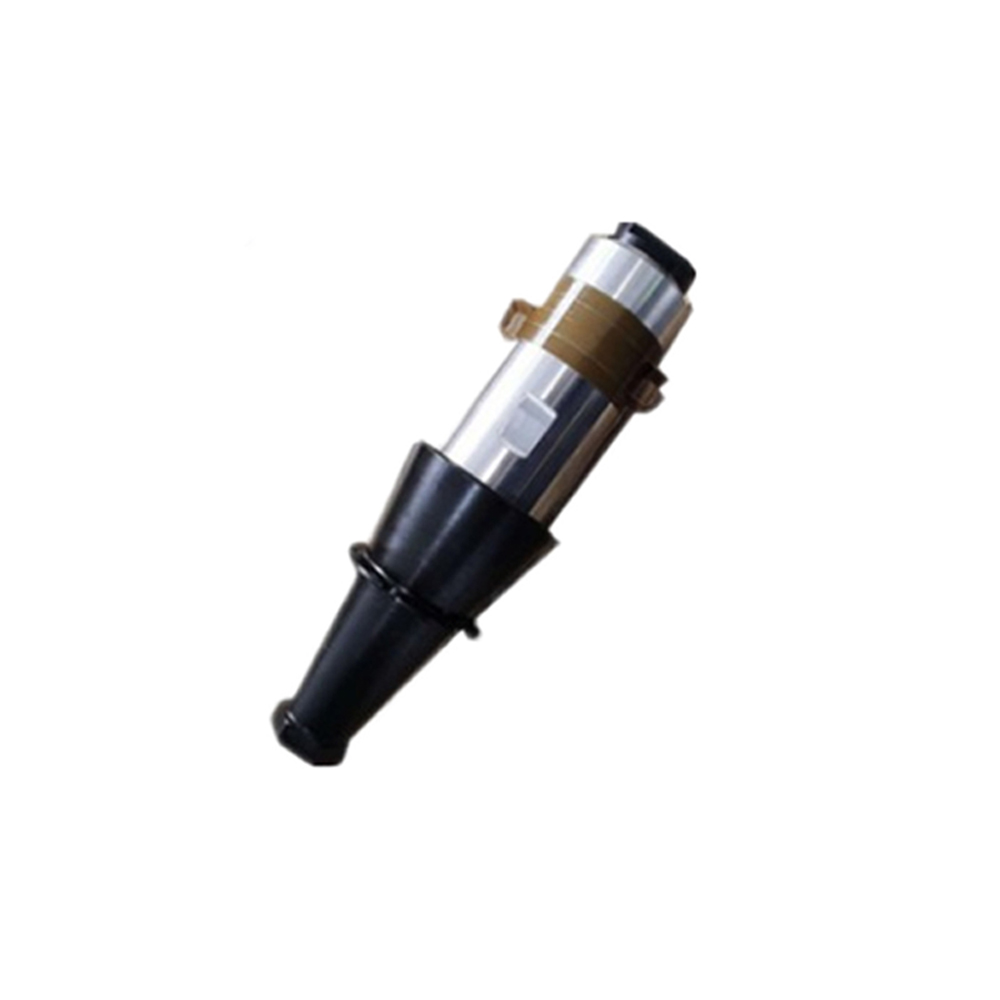

(1) Датчики
Акустическая система ультразвуковой пластиковой сварочной машины состоит из трех частей: 1 приводной, 2 фиксированных и 3 рабочих. В этих трех компонентах привод является ядром и обычно использует продольный вибрационный преобразователь с болтовым зажимом, в котором продольный полуволновой вибратор соединен с продольным вибратором на четверть длины волны, а продольный генератор на полудлине волны соединен с концентратором на полудлине волны, образуя полноволновый пластический сварочный преобразователь энергии, Продольный вибратор на четверть длины волны соединен с концентратором на четверть длины волны, образуя полуволновой преобразователь.
(2) Рог
Различные сварочные объекты требуют разных ножевых головок. Будь то сварка в ближнем поле или сквозная сварка, только полуволновая головка ножа может максимизировать амплитуду на торце сварки. Существуют два типа ножевых головок с амплитудным увеличением и без амплитудного усиления. Головка ножа акустической системы пластиковой сварочной машины обычно изготовлена из алюминиевого сплава, а торцы покрыты твердым сплавом. Когда мощность больше, он также изготовлен из титанового сплава, который более чем в два раза сильнее, чем алюминиевый сплав.
Ультразвуковая пластиковая сварочная машина модель, спецификация:
Ультразвуковые пластиковые сварочные машины из - за различных условий применения и сварочных материалов, имеют разные размеры и спецификации сварки. Его выходная мощность варьируется от нескольких десятков ватт ручного сварочного аппарата до нескольких киловатт главного компьютера, частота обычно составляет от 15 кГц до 40 кГц.
Ультразвуковые сварочные машины для пластмасс
Ультразвуковая пластиковая сварочная машина широко используется в автомобильной промышленности, электронике, медицинской промышленности, бытовой технике, нетканых, канцелярских принадлежностей, упаковочной промышленности, индустрии игрушек и так далее. Например, кузов пластиковых деталей, дверей, автомобильных приборов, фар, зеркал, козырей, интерьера, фильтров, светоотражающих материалов, светоотражающих гвоздей, бамперов, кабелей, Мотоцикл пластмассовый фильтр, радиатор, резервуар для тормозной жидкости, топливный стакан, резервуар для воды, топливный бак, воздухопровод, вытяжной очиститель, поддонный фильтр; Пластмассовая электроника: предоплаченные счетчики воды, счетчики электроэнергии, аппаратура связи, беспроводные телефоны, аксессуары для мобильных телефонов, корпусы телефонов, корпусы батарей, зарядные устройства, клапанные герметики для ремонта свинцово - кислотных батарей, 3 - дюймовая дискета, флешка, SD - карта, CF - карта, USB - интерфейс, Bluetooth; Игрушечные канцелярские принадлежности: папки, альбомы, складные коробки, PP полые пластины, карандашные коробки, картриджи, чернильные барабаны, Медицинские бытовые: часы, кухонная утварь, крышка бутылки пероральной жидкости, крышка бутылки капли, аксессуары для мобильных телефонов, золотая мягкая щетка, универмаг бытового назначения, гигиенические товары, детские товары, воздушные подушки, вешалки, рукоятки, товары для садоводства, кухонная утварь, ванная, душ, золотая мягкая стиральная головка, крышка бутылки для косметики, кофеварка, стиральная машина, Воздушные увлажнители, электрические утюги, электрические чайники, пылесосы, металлические крышки громкоговорителей, гражданские решетки и т.д.
