Что такое реле?
Реле - это электрическое устройство управления, которое изменяет контрольную величину в электрической выходной цепи заданным шагом, когда изменение входной величины (количества возбуждения) соответствует установленным требованиям. Он имеет взаимодействие между системой управления (также называемой входным контуром) и контролируемой системой (также называемой выходным контуром). Обычно используется в схемах автоматического управления, которые на самом деле являются « автоматическими переключателями», которые используют небольшой ток для управления операциями большого тока. Поэтому он играет роль автоматического регулирования, защиты безопасности, схемы преобразования и так далее.
Классификация реле:
Классификация по принципу работы или структурным характеристикам реле:

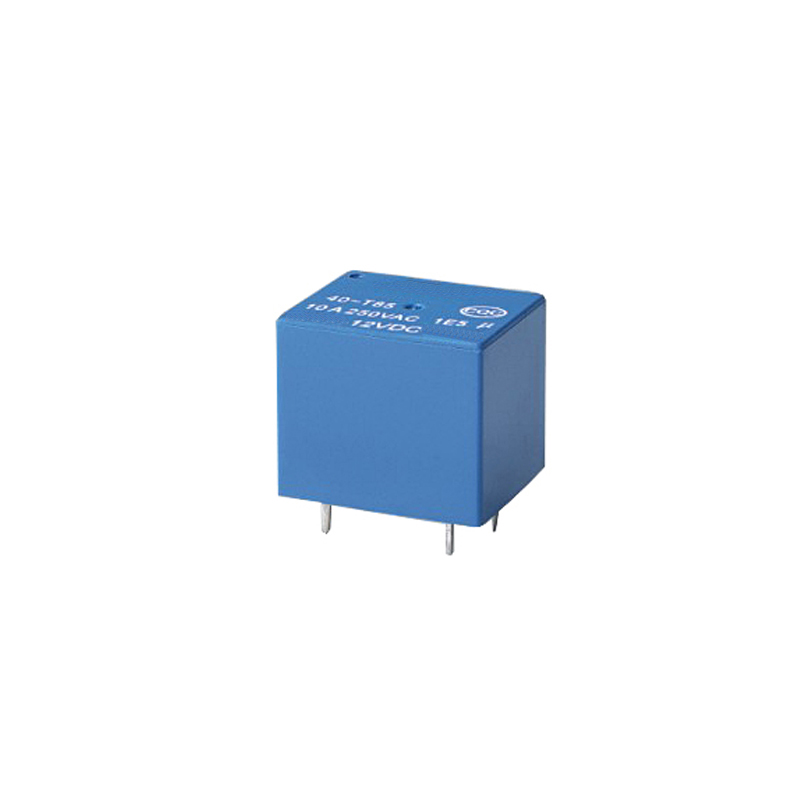

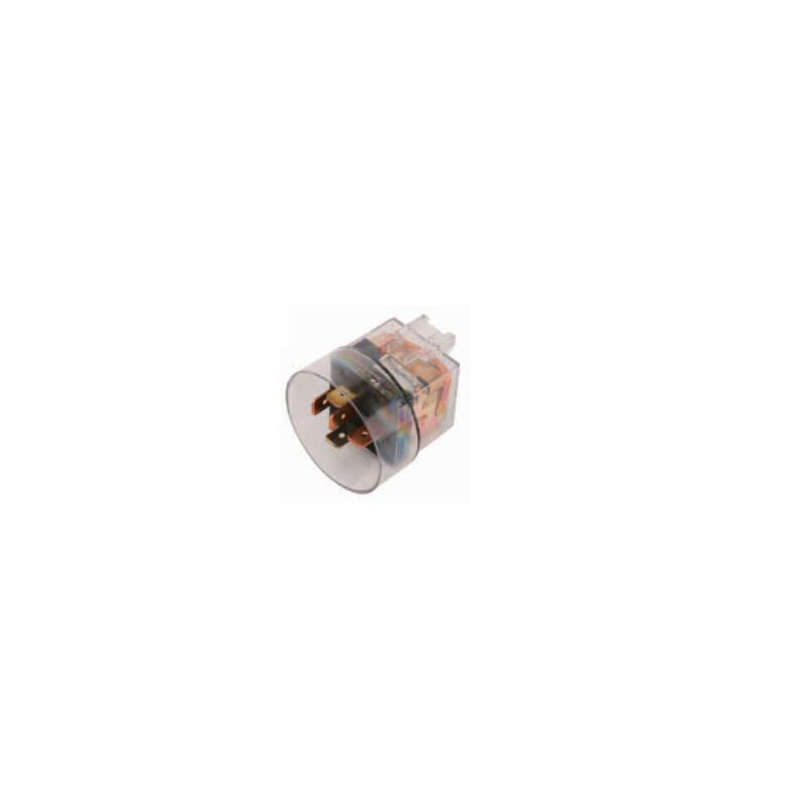

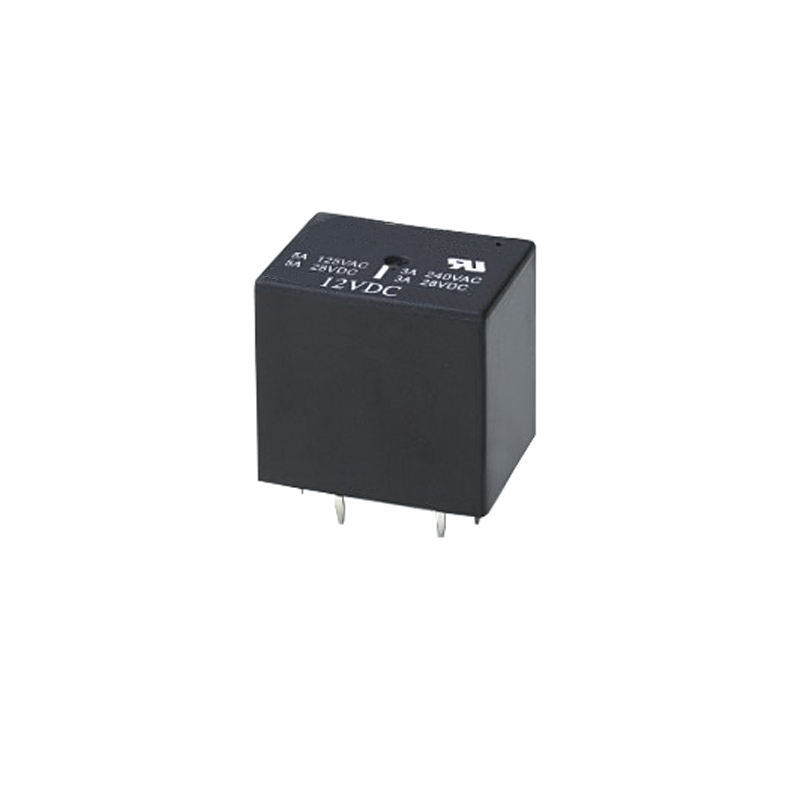

1) Электромагнитное реле: электрическое реле, работающее с использованием тяги, создаваемой током в входной цепи между сердечником электромагнита и якорем.
2) Твердотельные реле - реле с изоляцией входа и выхода, в которых электронные компоненты выполняют свои функции без механических движущихся частей.
3) Температурное реле: реле действия, когда внешняя температура достигает заданного значения.
4) Герконовое реле - это реле, которое включает, закрывает или преобразует линию, используя движение уплотненной в трубке пружины, с двойной функцией электрической пружины и магнитной цепи якоря.

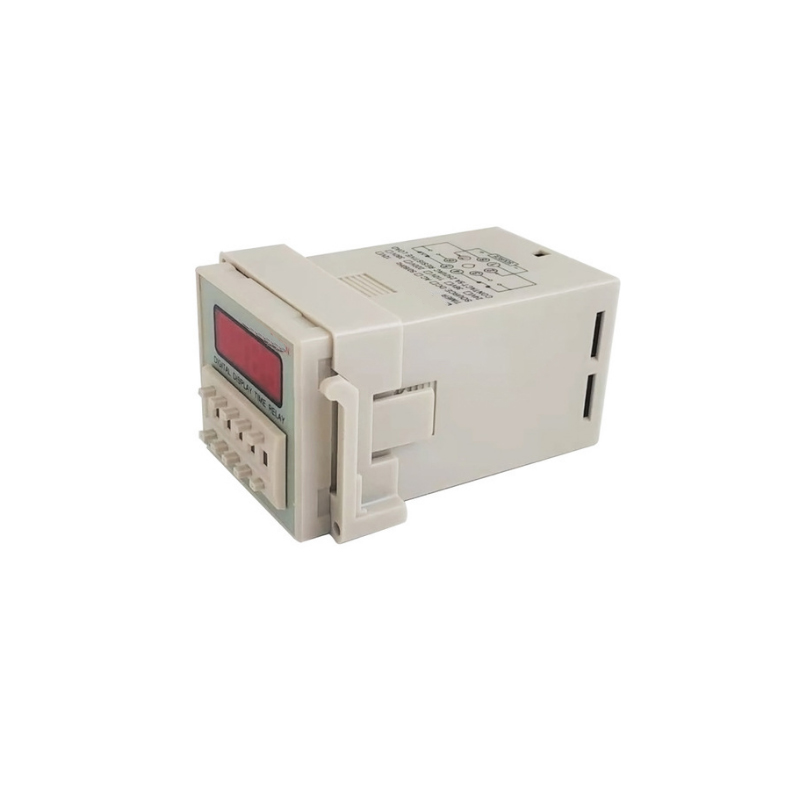

5) реле времени: при добавлении или удалении входного сигнала выходной части требуется задержка или ограничение времени до указанного времени, чтобы закрыть или отключить управляемое им линейное реле.
6) РЧ реле: реле для переключения высокочастотных и радиочастотных линий с наименьшими потерями.
7) Полярное реле - это реле, работающее путем управления магнитным полем, создаваемым катушкой, в сочетании с поляризованным магнитным полем и управляющим током. Направление движения реле зависит от направления тока, протекающего через катушку управления.
8) Другие типы реле: оптические, акустические, тепловые, приборные реле, реле эффекта Холла, дифференциальные реле и т.д.
2. Классификация по габаритам реле:
1) Миниатюрные реле: реле с максимальным боковым размером не более 10 мм.
2) Миниатюрные микрореле: реле с максимальным боковым размером более 10 мм, но не более 25 мм.
3) Малые микрореле: реле с максимальным боковым размером более 25 мм, но не более 50 мм.
ПРИМЕЧАНИЕ: Для герметичных или закрытых реле габариты являются максимальными размерами корпуса реле в трех взаимно вертикальных направлениях, за исключением размеров монтажных деталей, отводных концов, ребер давления, заготовительных зажимов, поворотов и точек уплотнения.
3. В зависимости от нагрузки реле делится на:
1) Реле микромощности: когда контактное открытое напряжение DC 28V, (сопротивление) 0,1А и 0,2А.
2) Реле малой мощности: когда контактное напряжение включено в DC 28V, это реле (сопротивление) 0,5A и 1a.
3) реле средней мощности: когда контактное открытое напряжение DC 28V, (сопротивление) 2a и 5A.
4) Реле большой мощности: когда контактное открытое напряжение DC 28V, (сопротивление) 10a, 15a, 20a, 25A, 40A... Передача
4. Классификация по характеристикам релейной защиты:
1) Герметичное реле: реле с низкой скоростью утечки путем уплотнения контактов и катушек в крышке и изоляции их от окружающей среды сваркой или другими способами.
2) Закрытое реле: реле, защищенное герметичными (негерметичными) контактами и катушками корпуса. 5.
3) Открытое реле: реле без защитного кожуха для защиты от удара, катушки и т.д.
Электромагнитные и сухие пружинные реле являются наиболее часто используемыми реле в производстве электроники.
Основные технические параметры релейной продукции
(1) Номинальное рабочее напряжение: напряжение, необходимое для катушки при нормальной работе реле. В зависимости от типа реле это может быть напряжение переменного тока или напряжение постоянного тока.
(2) Сопротивление постоянного тока: сопротивление постоянного тока катушки в реле, измеренное универсальным счетчиком.
(3) ток адсорбции: означает, что реле может генерировать минимальный ток адсорбционного действия. При нормальном использовании заданный ток должен быть немного больше вводного тока, чтобы реле могло стабильно работать. Как правило, рабочее напряжение, приложенное к онлайн - кольцу, не должно превышать в 1,5 раза номинального рабочего напряжения, иначе возникает большой ток, и катушка будет сожжена.
(4) ток высвобождения: относится к максимальному току, генерируемому реле для высвобождения действия. Когда ток в режиме адсорбции реле падает до определенной степени, реле возвращается в состояние невключенного высвобождения, когда ток намного меньше, чем ток адсорбции.
(5) Напряжение и ток контактного переключателя: напряжение и ток, которые реле допускает к нагрузке. Это определяет, что реле может управлять напряжением и током и не может превышать это значение во время использования, иначе его контакт может быть легко поврежден.
Проверка реле
(1) Измерение контактного сопротивления: измерение сопротивления между нормально закрытым контактом и точкой перемещения с помощью транзистора сопротивления мультиметра, значение сопротивления 0; Сопротивление между постоянным открытым контактом и движущейся точкой бесконечно велико. Поэтому их можно разделить на обычно закрытые и часто открытые контакты.
(2) Измерять сопротивление катушки: измерить сопротивление катушки реле с помощью мультиметра R×10, чтобы определить, включена ли катушка.
(3) Измерение адсорбционного напряжения и тока: Введите набор напряжений в реле с помощью регулируемого источника стабилизации напряжения и амперметра, последовательно подключайте амперметр к цепи питания для мониторинга и медленно увеличивайте напряжение питания. Когда вы слышите звук замыкания реле, записывайте замкнутое напряжение и ток. Для точности вы можете попытаться найти среднее значение несколько раз.
(4) Измерение высвобождающего напряжения и тока: соединения и испытания также проводятся в соответствии с вышеуказанными способами. Когда реле втягивается, напряжение питания постепенно уменьшается. Когда вы снова слышите звук высвобождения реле, записывайте напряжение и ток в это время. Вы также можете попробовать несколько раз, чтобы получить среднее напряжение и ток высвобождения. Как правило, напряжение высвобождения реле составляет от 10% до 50% адсорбционного напряжения. Если напряжение высвобождения меньше 1 / 10 входного напряжения, оно не может нормально использоваться, что угрожает стабильности цепи и делает работу ненадежной.
Символическое представление
Катушка реле представлена символом прямоугольной рамки в цепи. Если реле имеет две катушки, нарисуйте две параллельные прямоугольные рамки. При этом текстовый символ реле "J" должен быть отмечен в прямоугольной рамке или рядом с ней. Контакты реле представлены двумя способами: один - нарисован непосредственно на одной стороне прямоугольной рамы, более интуитивно. Другой - ввести каждый контакт в свою собственную цепь управления в соответствии с потребностями соединения цепи. Как правило, один и тот же текстовый символ помечен рядом с контактами и катушками одного и того же реле, а группа контактов пронумерована, чтобы показать разницу.
Контакты реле имеют три основные формы
(1) Когда катушка динамического замкнутого типа (обычно открытого, H - типа) не электрифицирована, два контакта отключены, а два контакта закрываются после включения. Он представлен речевым префиксом слова "he" "H".
(2) Когда катушка динамического типа выключения (обычно закрытого, типа D) не электрифицирована, два контакта закрыты, и два контакта после включения отключены. Он представлен голосовым префиксом слова "абзац" "d".
(3) Тип преобразования (тип Z) является типом группы контактов. Эта группа контактов имеет в общей сложности три контакта: в середине находится движущийся контакт, а в верхней и нижней частях - статический контакт. Когда катушка не заряжена, движущийся контакт отключается от одного из статических контактов и закрывается с другим; После включения катушки движущийся контакт перемещается, так что первоначальное отключение находится в замкнутом состоянии, первоначальное закрытие в отключенном состоянии, таким образом, для достижения цели преобразования. Такая группа контактов называется передачей контактов. Он представлен голосовым префиксом слова « поворот» « Z».
