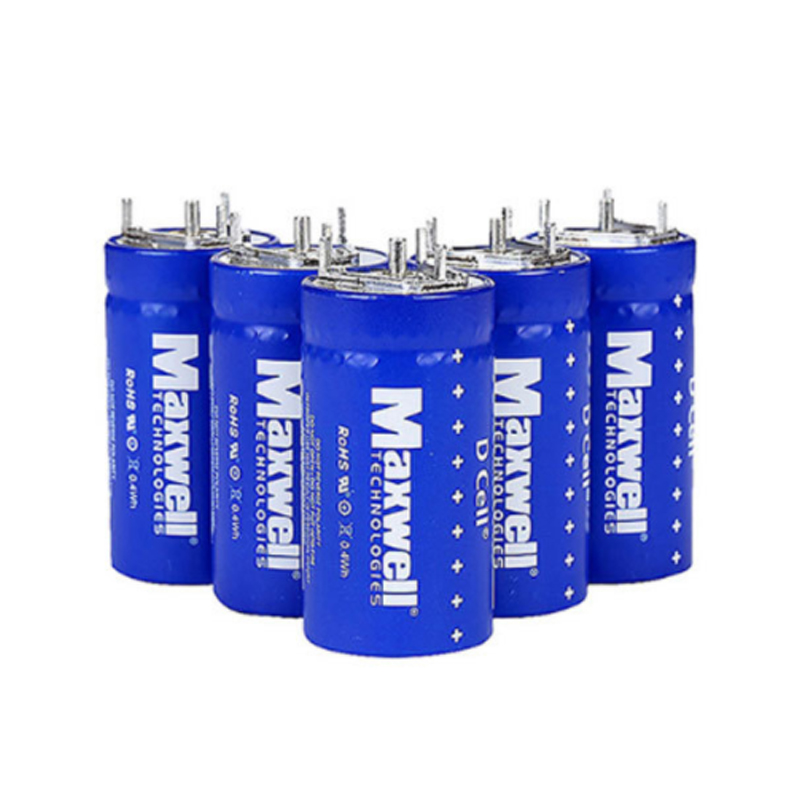

Что такое конденсатор?
Конденсатор, также известный как « конденсатор», относится к хранению свободного заряда при заданном разности потенциалов, регистрируется как C, а международная единица - Фарах (f). Как правило, заряд движется под напряжением в электрическом поле. Когда между проводниками есть среда, она препятствует движению заряда, накапливая его на проводнике, что приводит к накоплению заряда. Количество хранящегося заряда называется емкостью. конформный танталовый конденсатор

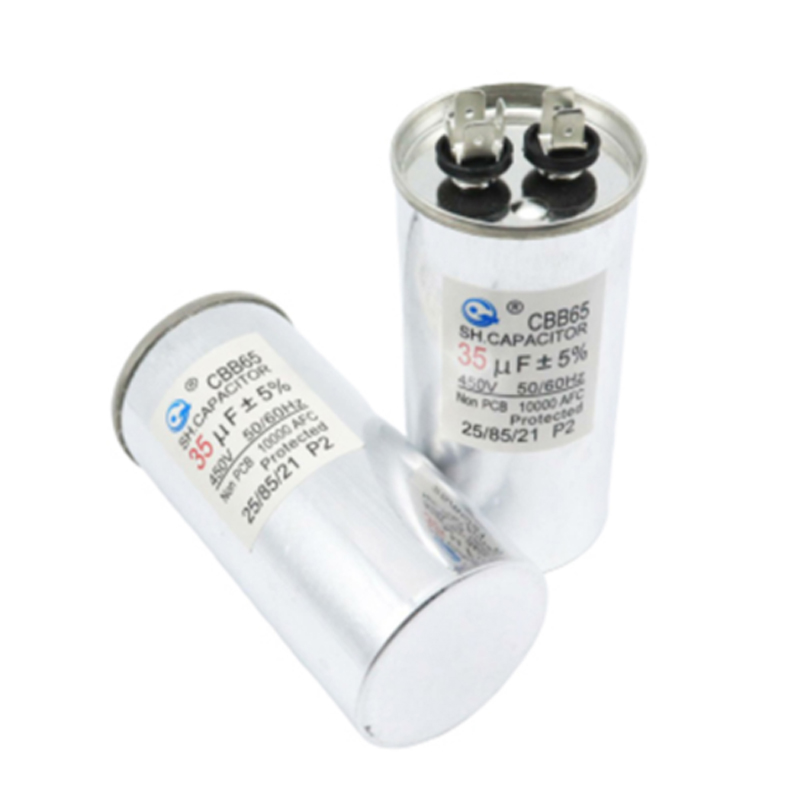

Конденсатор - это способность удерживать заряд. Любое электростатическое поле состоит из множества конденсаторов. Если есть электростатическое поле, то есть емкость. Электрическая емкость описывается электростатическим полем. Считается, что образование изолированного проводника имеет бесконечную емкость, а заземление проводника эквивалентно соединению с бесконечностью и соединению с землей в целом. Конденсатор отопления и кондиционирования воздуха
Конденсатор (или конденсатор) - это физическая величина, показывающая способность конденсатора удерживать заряд. Физически конденсатор является статическим носителем заряда, который может существовать вечно. В этом его особенность. Он имеет широкий спектр применений. Он является незаменимым электронным компонентом в области электроники и электричества. В основном используется для силовых фильтров, сигнальных фильтров, связи сигналов, резонанса, фильтрации, компенсации, зарядки и разрядки, хранения энергии, изоляции постоянного тока и других схем.
Формула расчета емкости
Для конденсатора, если разность потенциалов между двумя ступенями составляет 1 В и имеется 1 блок электричества, емкость конденсатора составляет 1 Фара, то есть C = q / u. Однако емкость не определяется q (заряд) или u (напряжение), то есть формула определения емкости: C = Эпсилон rS / 4 π kd Среди них Эпсилон R - относительная диэлектрическая константа, s - положительная площадь конденсаторной пластины, D - расстояние между пластинами конденсатора, K - статическая константа. Обычный конденсатор с параллельными пластинами, емкость C = Эпсилон S / d (Эпсилон - диэлектрическая константа среды между пластинами, Эпсилон - Эпсилон - Эпсилон 0 Эпсилон 0 = 1 / 4 π K, S - площадь пластины, d - расстояние между пластинами).
Толкование
Формула расчета потенциальной энергии конденсатора: e = C * (u ^ 2) / 2 = Qu / 2 = (Q ^ 2) / 2C
Вычислительная формула для параллельных конденсаторов: C = C1 + C2 + C3 +... СN
Многоконденсаторная формула последовательного вычисления: 1 / C = 1 / C1 + 1 / C2 +... 1 / cn
Три последовательных конденсатора: C = (C1 * C2 * C3) / (C1 * C2 + C2 * C3 + C1 * C3)
Тип конденсатора
Типы конденсаторов можно разделить на: неполярные переменные конденсаторы, неполярные стационарные конденсаторы, полярные конденсаторы и т.д. В принципе их можно разделить на КБР конденсаторы (полиэтиленовые), полиэфирные конденсаторы, керамические пластинчатые конденсаторы, слюдяные конденсаторы, монолитные конденсаторы, электролитические конденсаторы, танталовые конденсаторы и другие многослойные керамические конденсаторы
Процесс изготовления: вращающиеся подвижные пластины представляют собой керамические пластины, поверхность покрыта металлической пленкой, неподвижные пластины покрыты металлической пленкой на керамическом дне; Передвижная пластина представляет собой коаксиальную металлическую пластину, а неподвижная пластина представляет собой органическую пленку в качестве среды
Преимущества: простота производства, низкое техническое содержание.
Недостатки: большой объем, небольшой объем
Цель: изменить частотную схему гармоничных колебаний. ЧМ, амплитудно - модулированные, передающие / приемные цепи

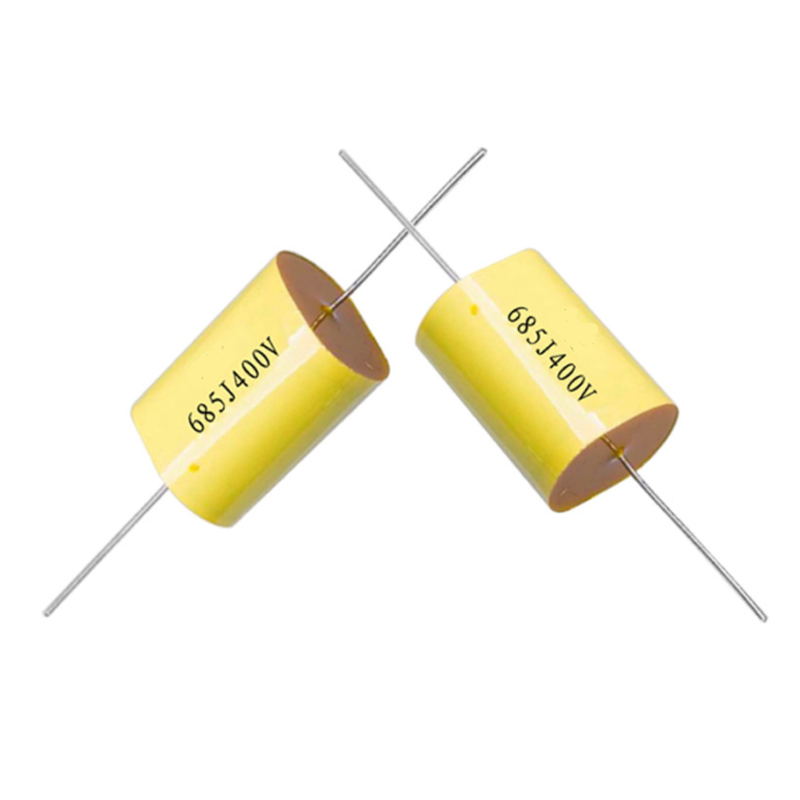

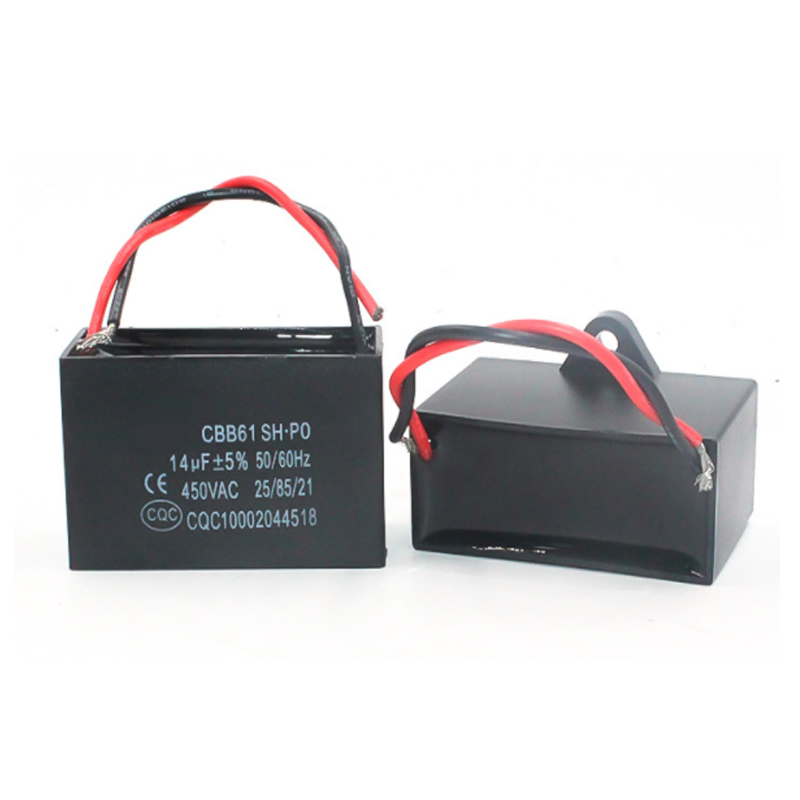

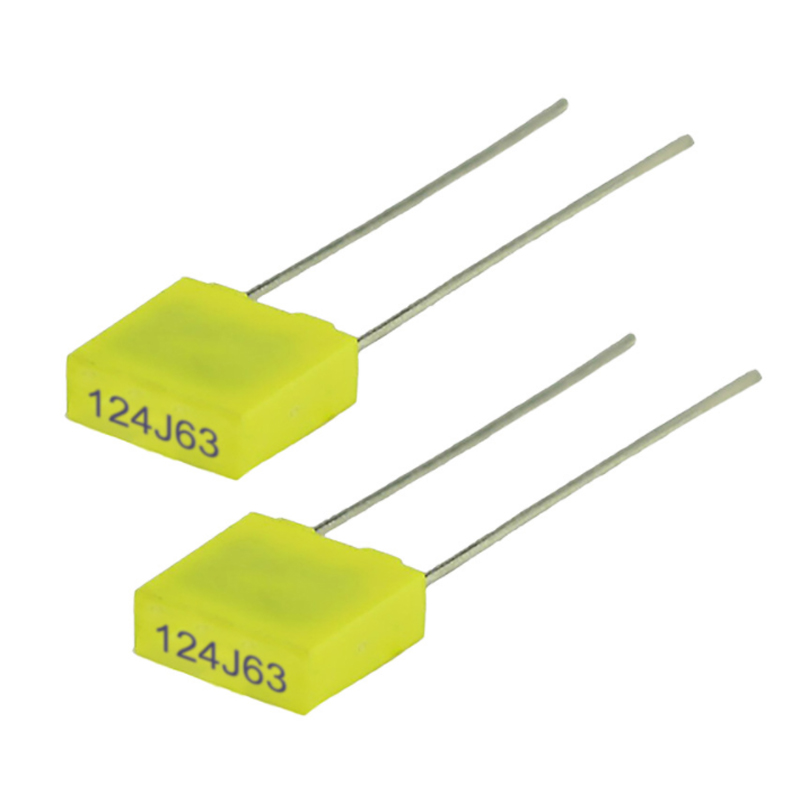

Неполярный индуктивный CBB конденсатор
Процесс изготовления: два слоя полипропиленового пластика и два слоя металлической фольги смешиваются поочередно, а затем склеиваются.
Преимущества: отсутствие индуктивности, высокочастотные характеристики хорошие, небольшие размеры
Недостатки: не подходят для больших емкостей, высокая цена, плохая теплостойкость.
Применение: Связь / осцилляция, аудио, аналоговые / цифровые схемы, высокочастотные источники питания, фильтры / развязки, неполярные КБР - конденсаторы
Процесс изготовления: два слоя полиэтиленового пластика и два слоя металлической фольги смешиваются поочередно, а затем склеиваются.

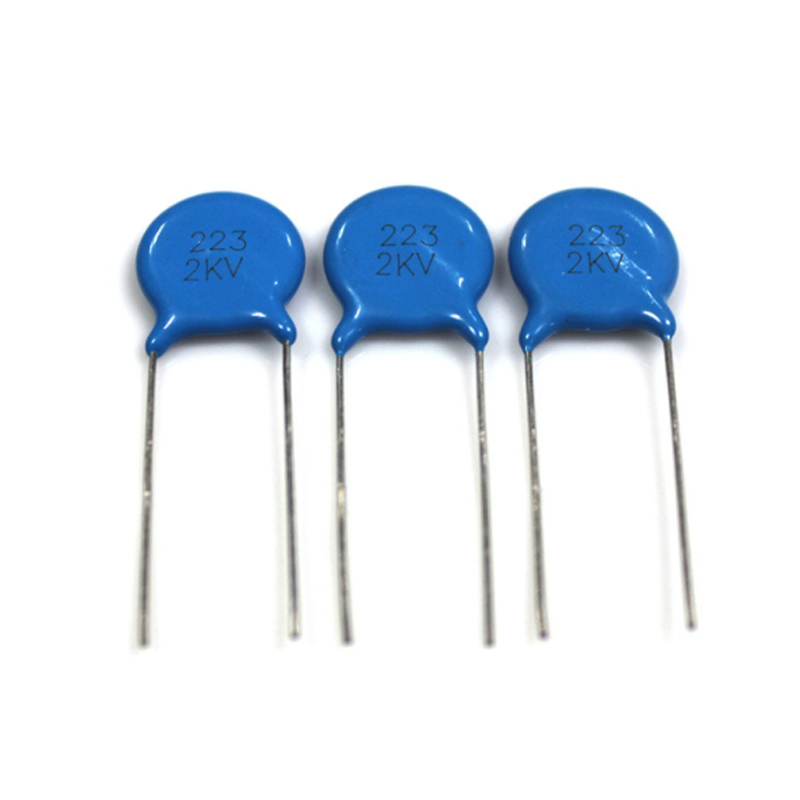

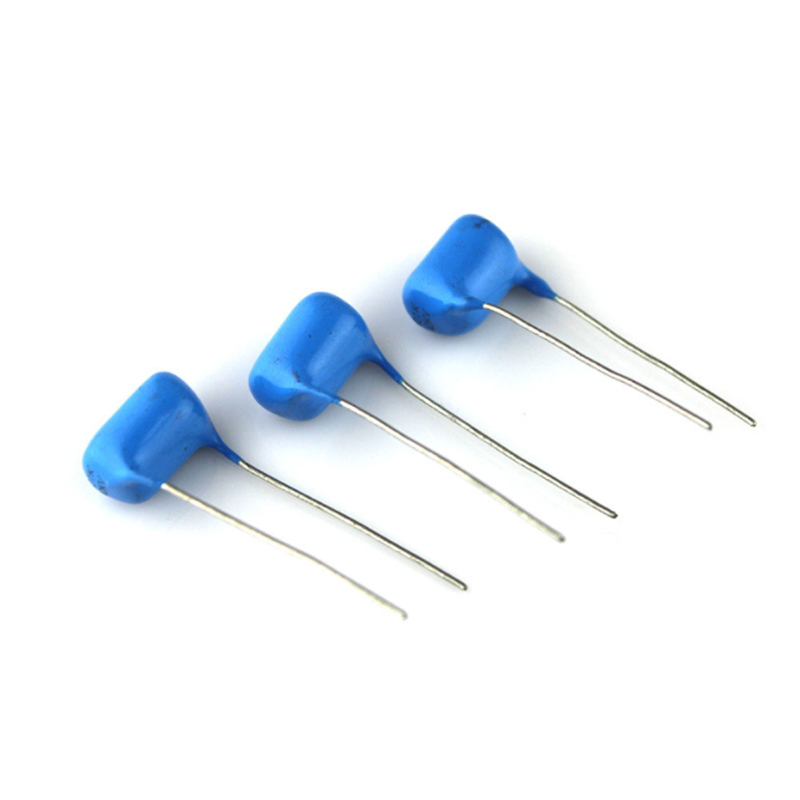

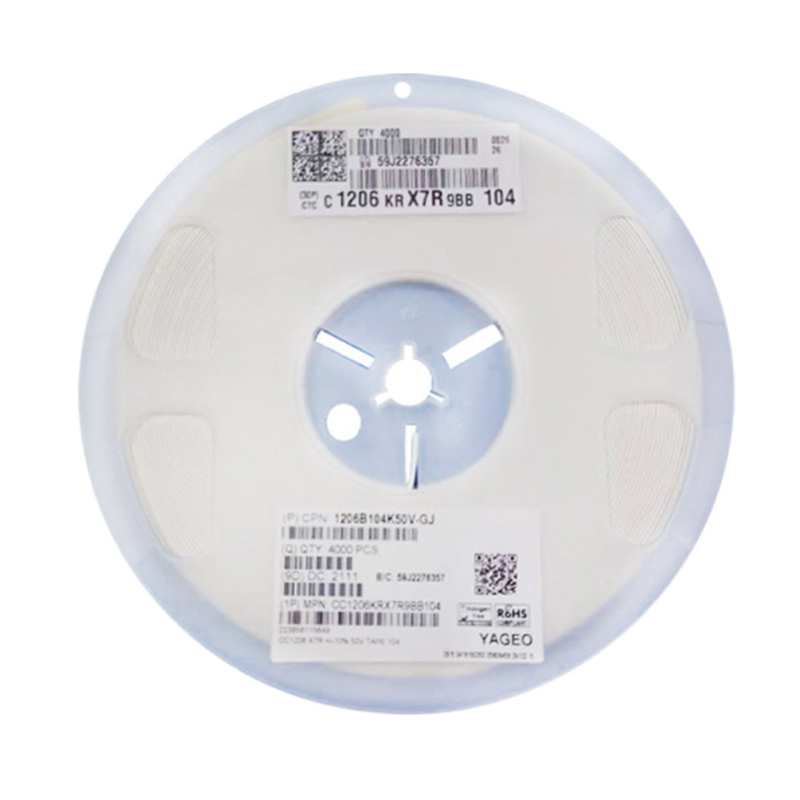

Бесполюсный фарфоровый конденсатор
Технология изготовления: тонкий фарфор состоит из пересечения двух серебряных металлических пленок.
Преимущества: малый размер, высокое давление, низкая цена, высокая частота (один - высокочастотный конденсатор)
Недостатки: хрупкость, низкая емкость
Назначение: высокочастотные колебания, резонанс, развязка, звук
неполярный слюдяной конденсатор
Процесс изготовления: нанесение двух слоев металлической пленки на слюдяной пластине
Преимущества: простота производства, низкое техническое содержание.

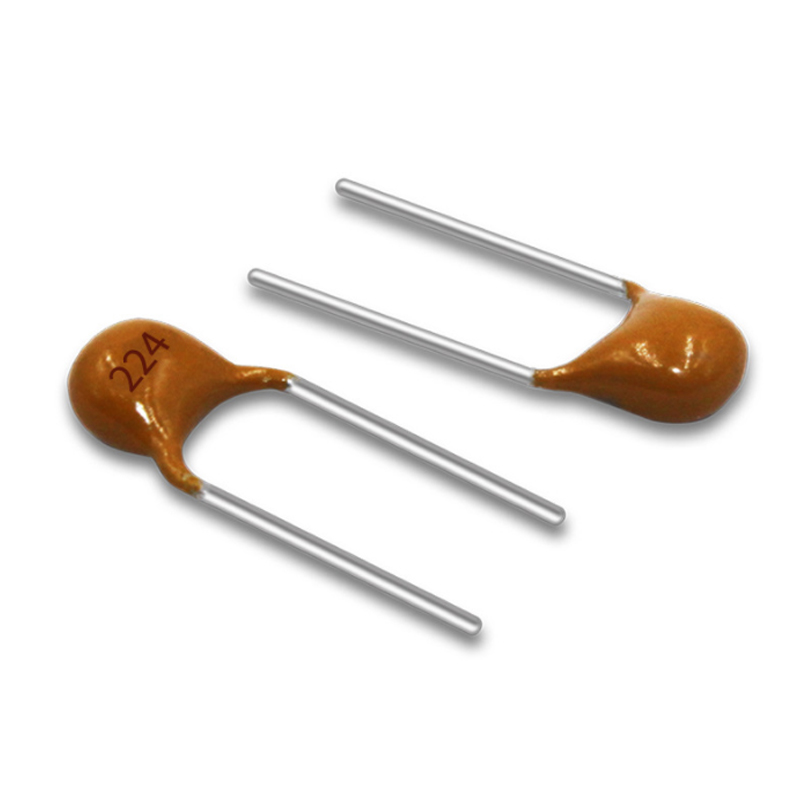

Недостатки: большие объемы, небольшие емкости. Назначение: осцилляционные, резонансные, развязывающие и менее требовательные схемы. Неполярные монолитные конденсаторы имеют меньший объем, чем КБР. То же самое с CBB.
Применение: аналоговые / цифровые схемы, сигнальный шунт / фильтр, аудио

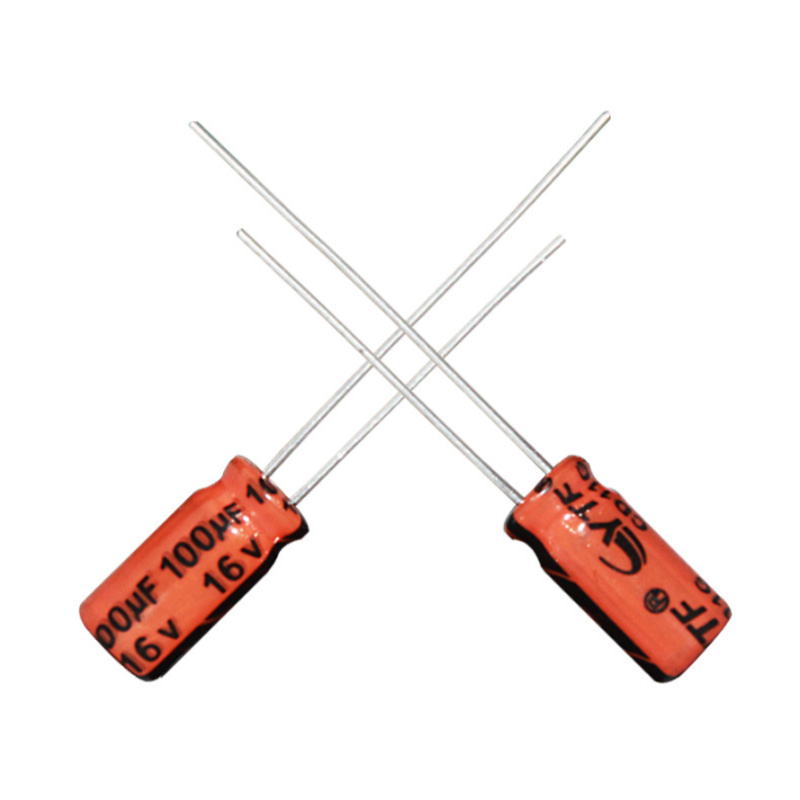

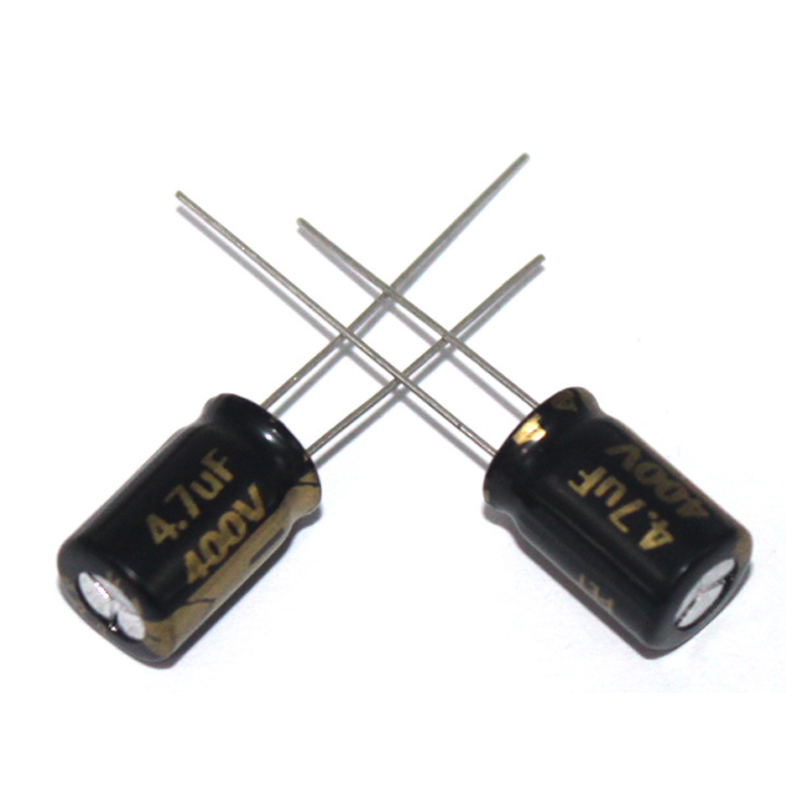

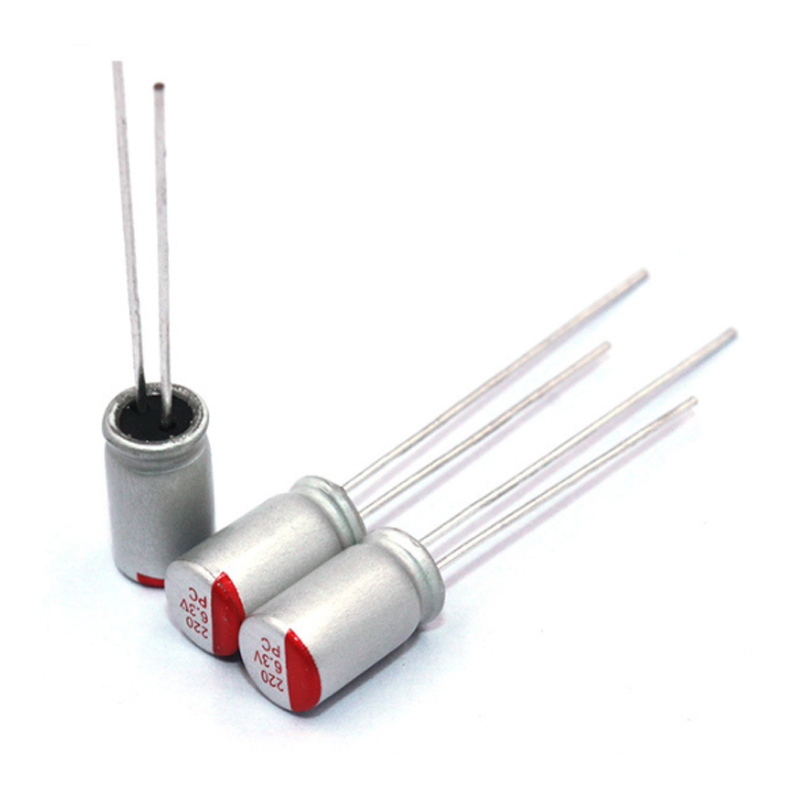

электролитический конденсатор
Процесс изготовления: две алюминиевые ленты и два слоя изоляционной пленки складываются друг с другом, связываются и погружаются в электролит.
Преимущества: большая емкость.
Недостатки: Плохие высокочастотные характеристики.
Назначение: Низкочастотная межуровневая связь, шунт, развязка, фильтр мощности, аудио

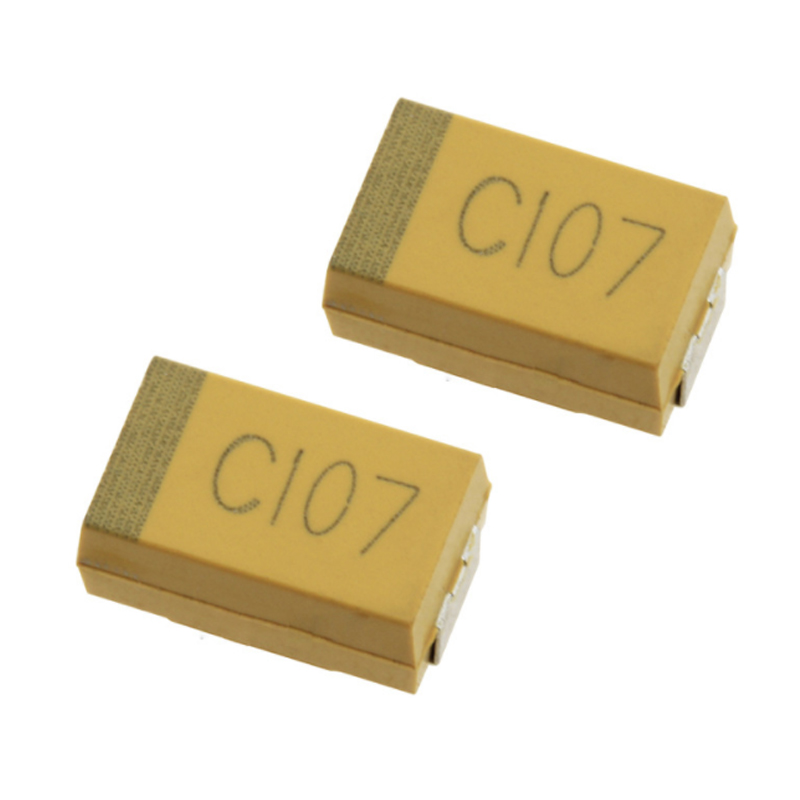

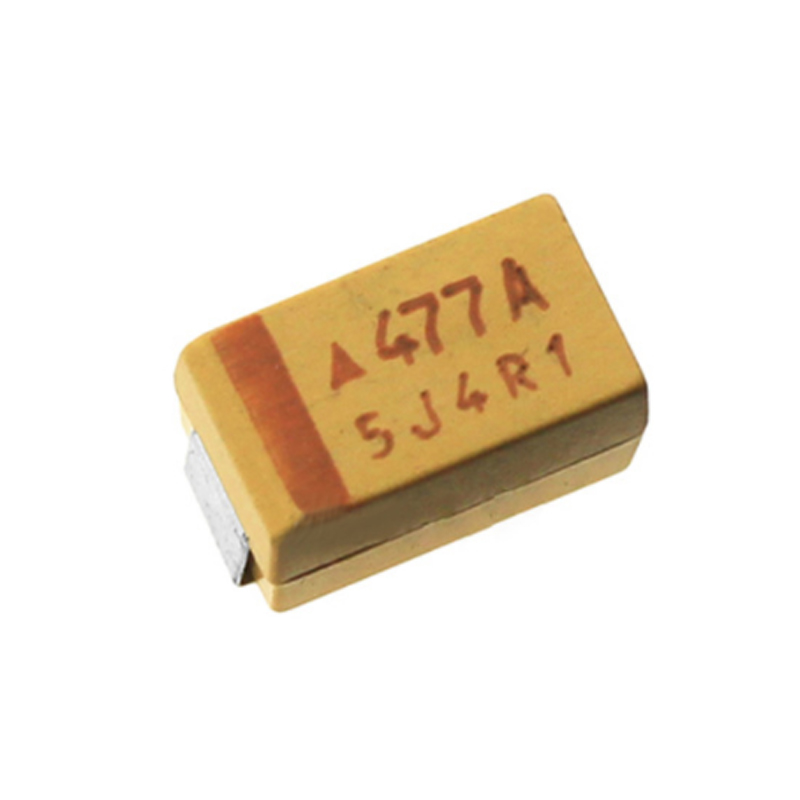

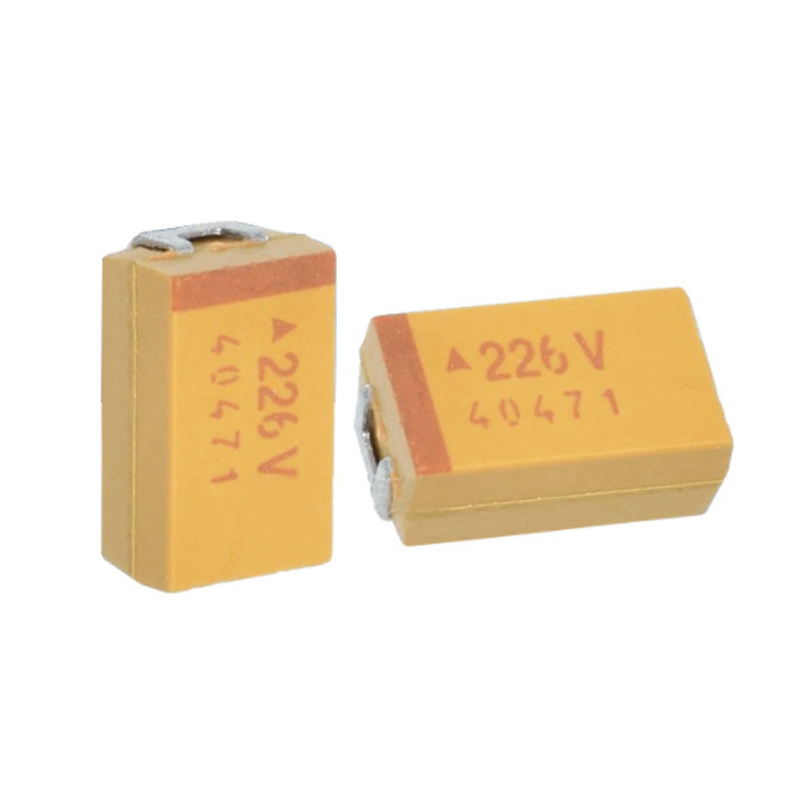

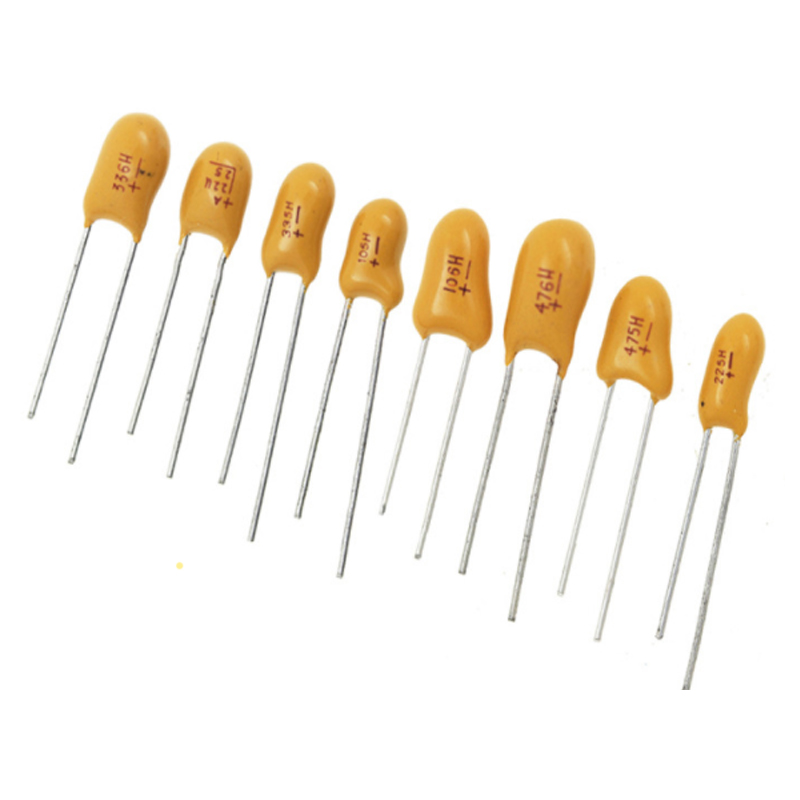

танталовый конденсатор
Технология изготовления: металлический тантал в качестве положительного полюса, металл, распыляемый вне электролита, в качестве отрицательного.
Преимущества: хорошая стабильность, большая емкость, хорошие высокочастотные характеристики.
Недостатки: высокая стоимость.
Применение: высокоточные силовые фильтры, связь на уровне сигнала, высокочастотные схемы, аудиосхемы

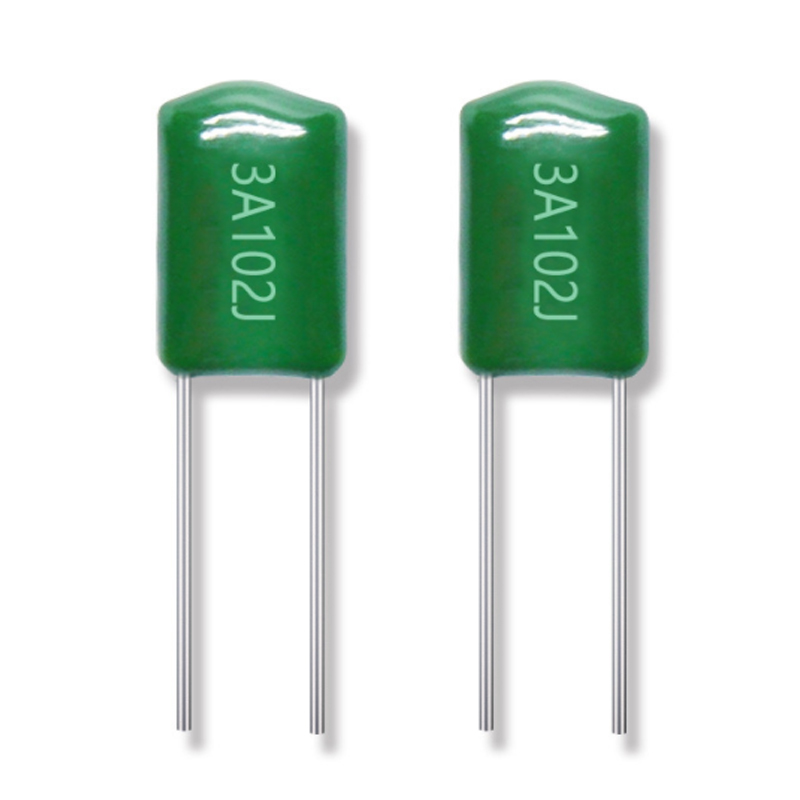

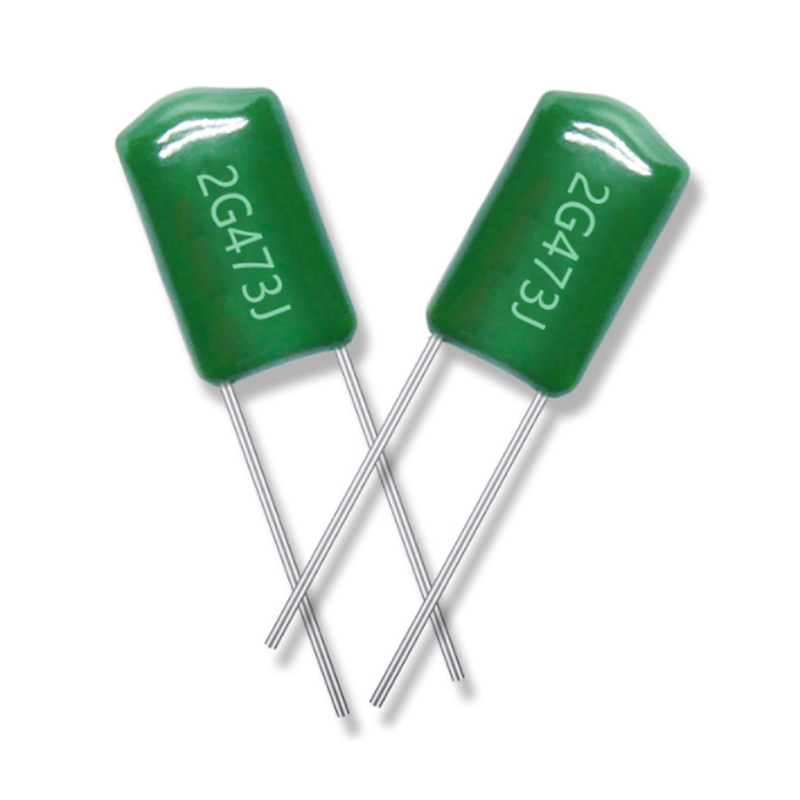

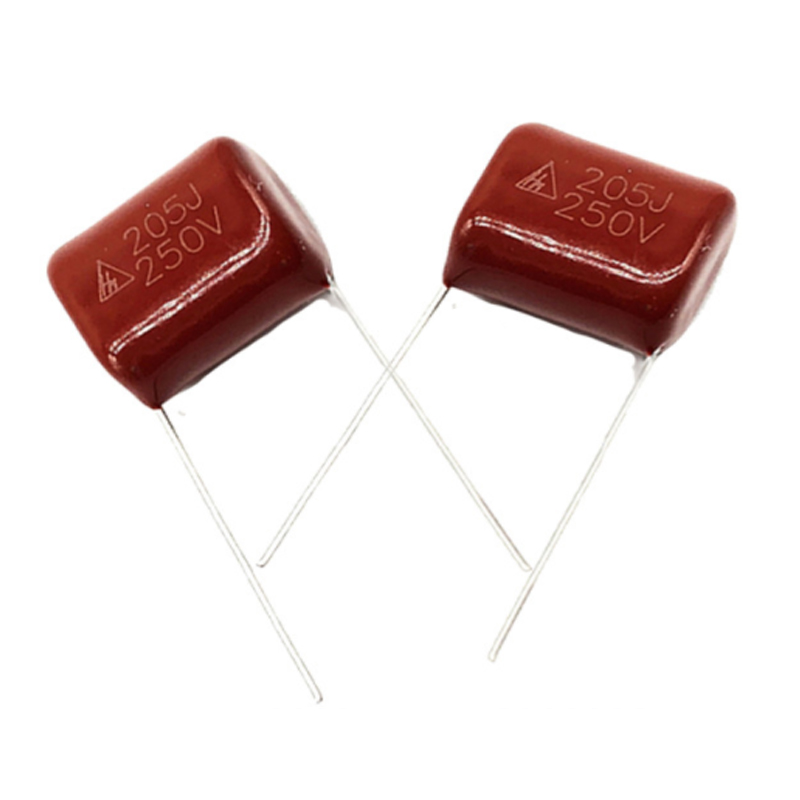

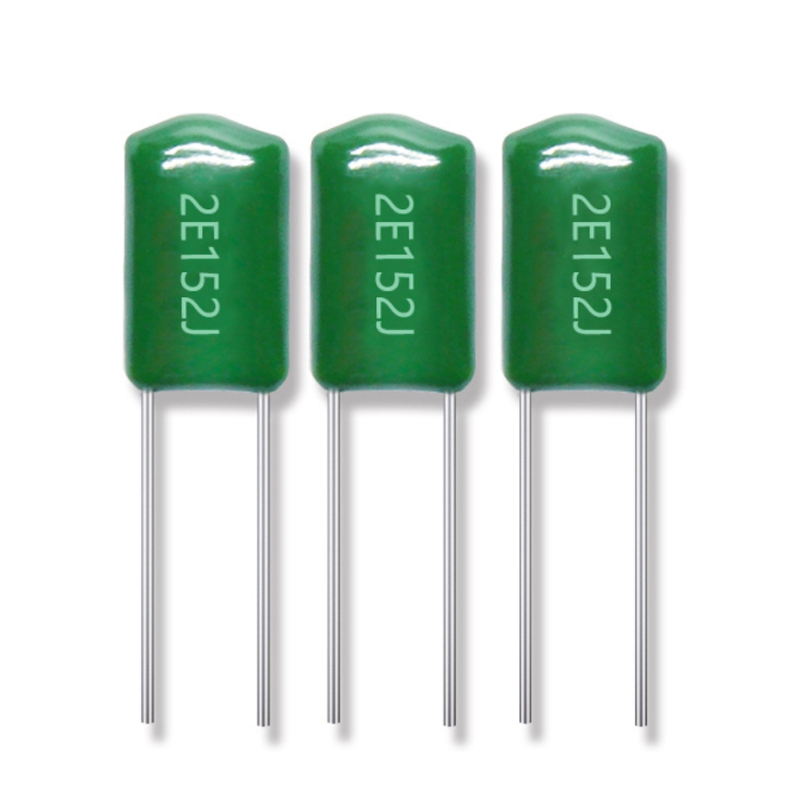

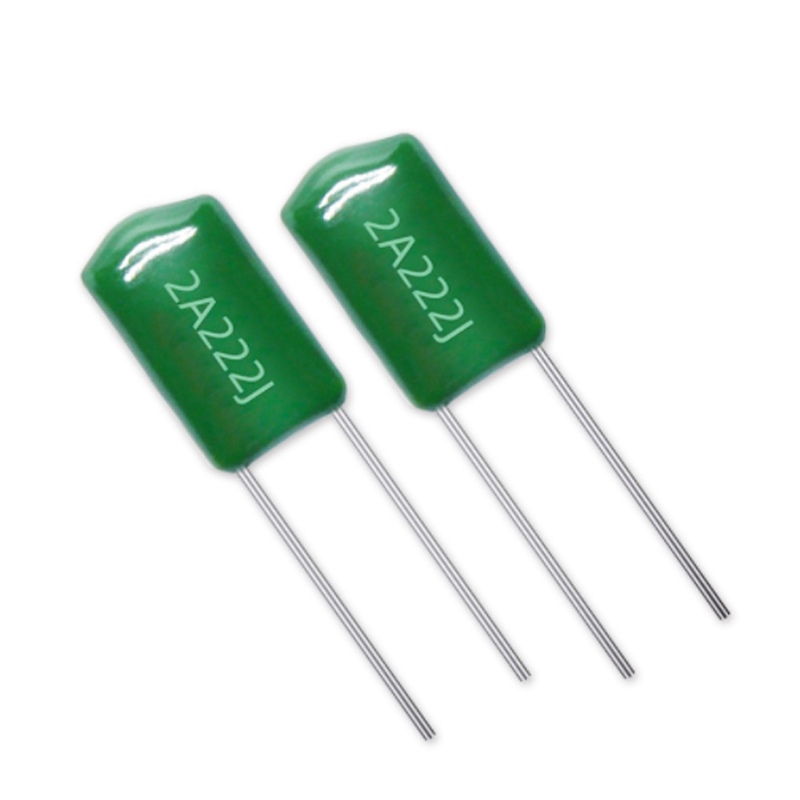

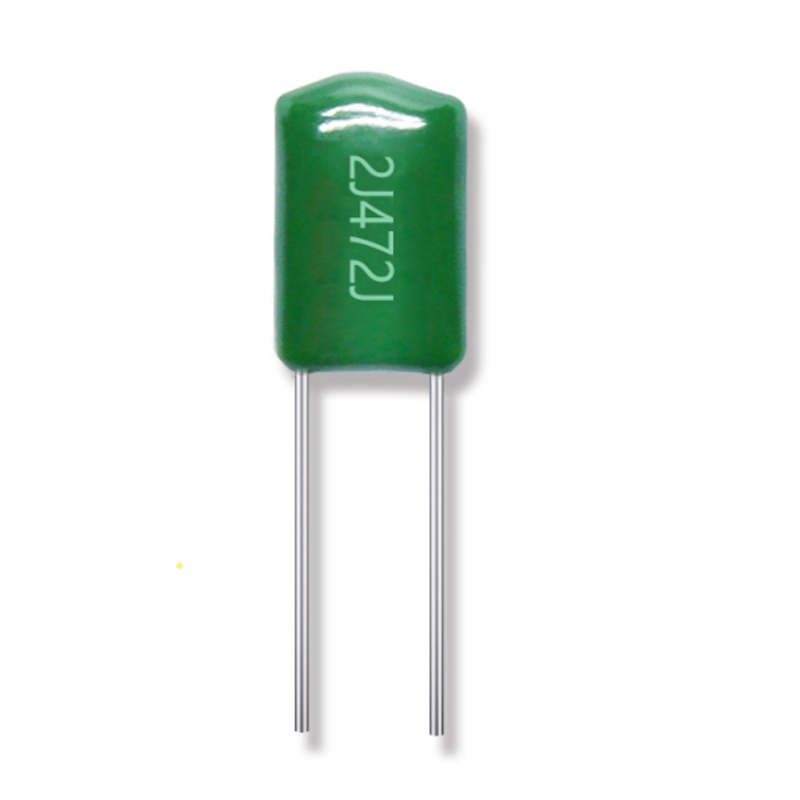

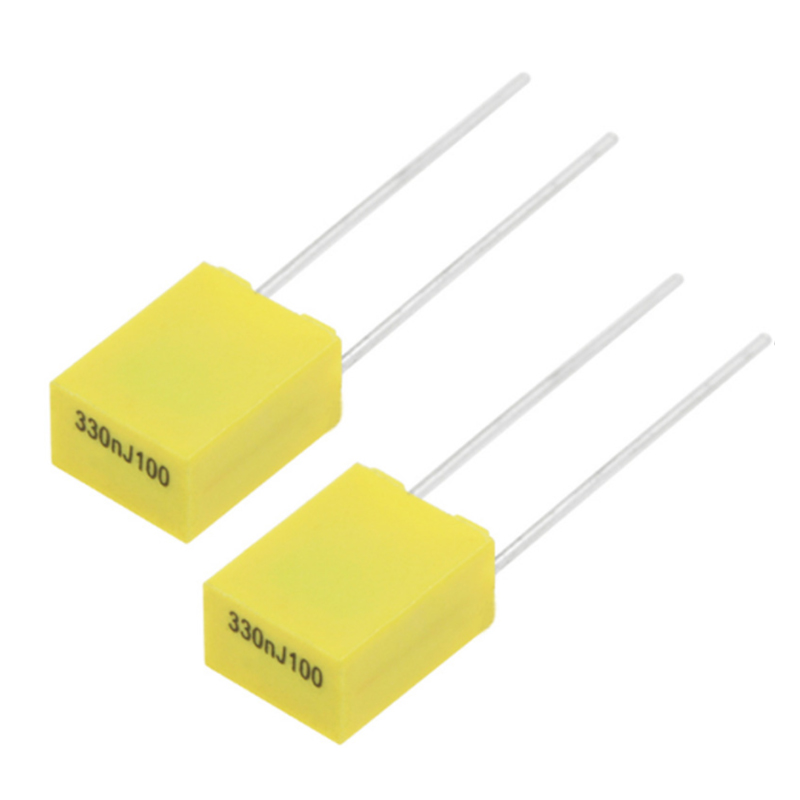

Полиэфирные (полиэфирные) конденсаторы
Символ: CL
Конденсатор: 40p - 4u
Номинальное напряжение: 63 - 630В
Основные характеристики: малый размер, большая емкость, теплостойкость к влаге, плохая стабильность
Применение: низкочастотные схемы, требующие меньшей стабильности и потерь
полистирольный конденсатор
Символ: CB
Электрическая емкость: 10p - 1u
Номинальное напряжение: 100В - 30КВ
Основные характеристики: стабильность, низкие потери, большая емкость
Применение: схемы, требующие высокой стабильности и высоких потерь

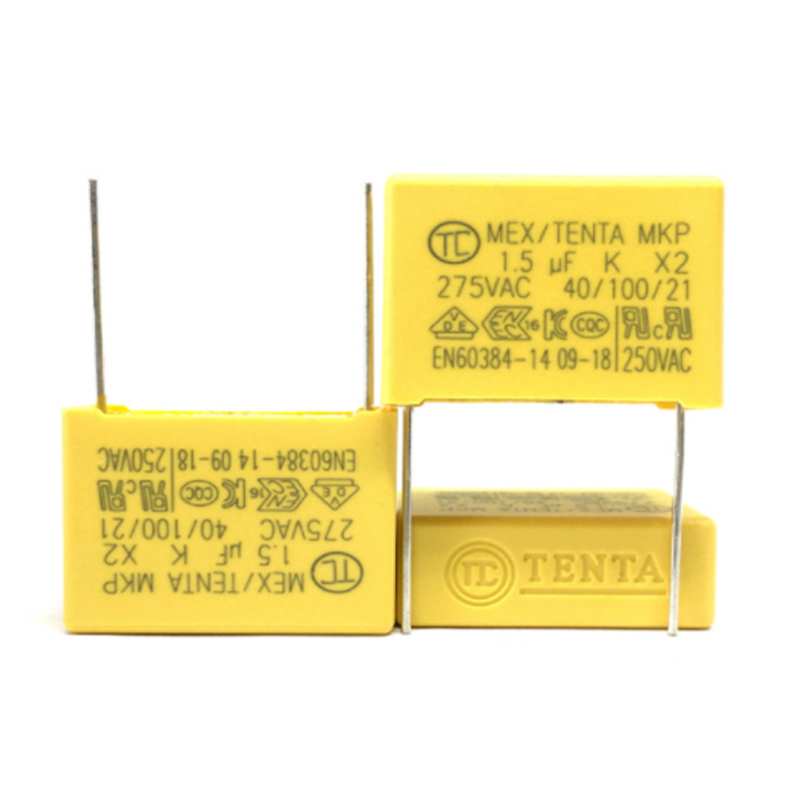

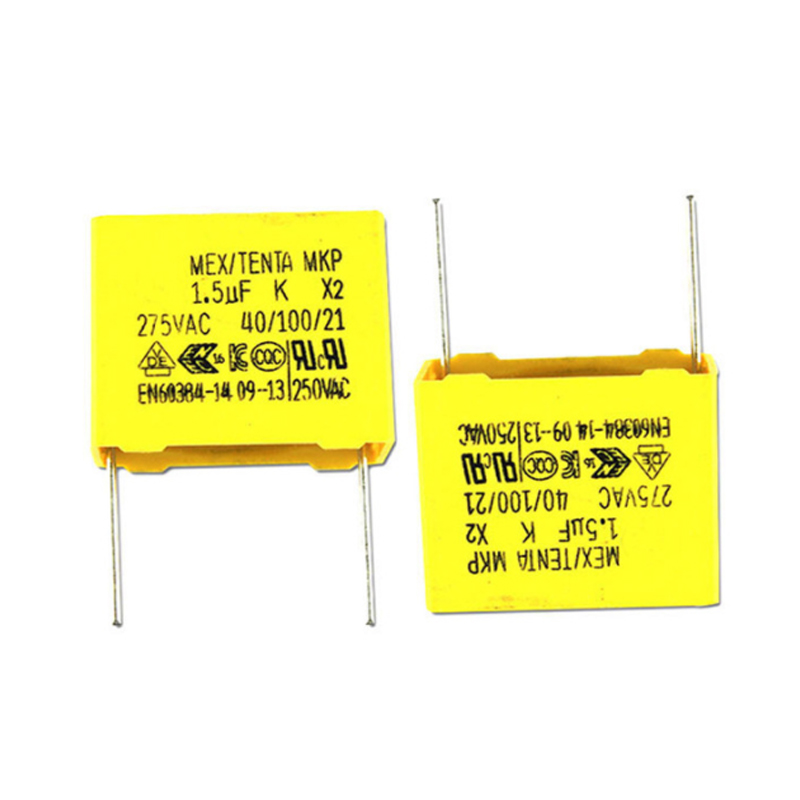

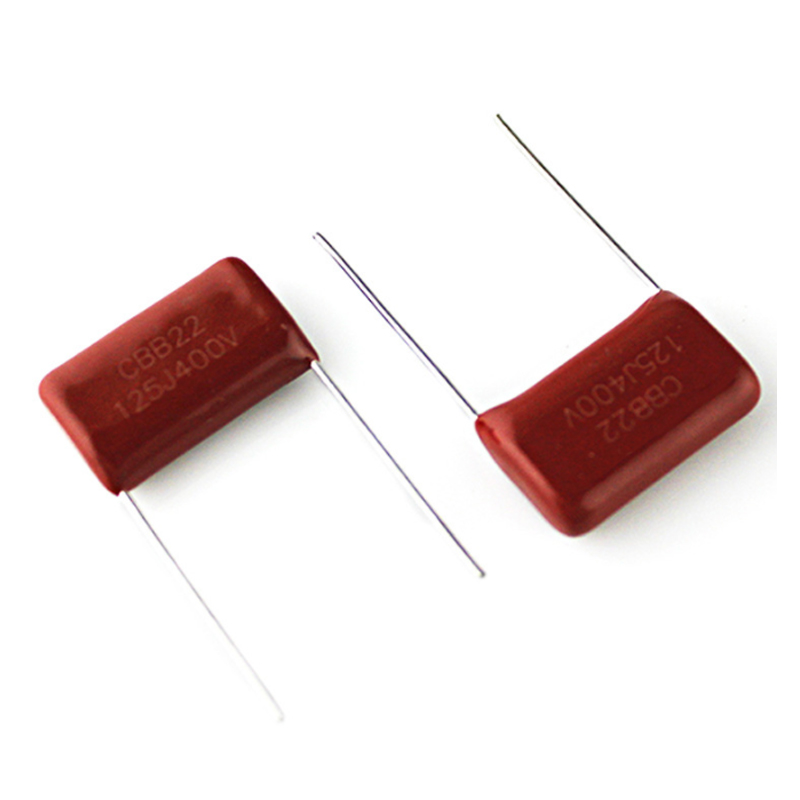

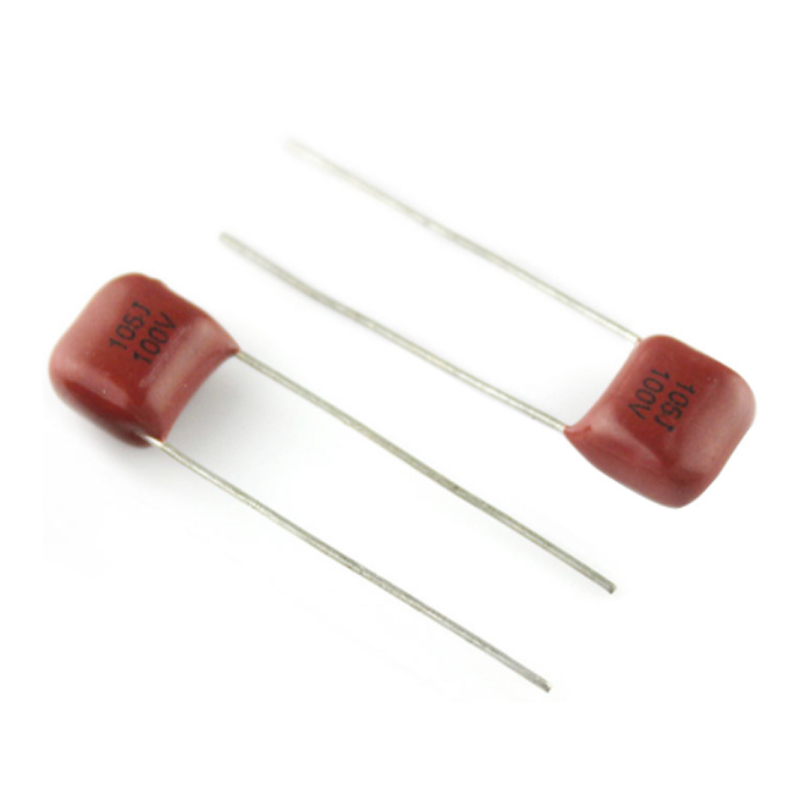

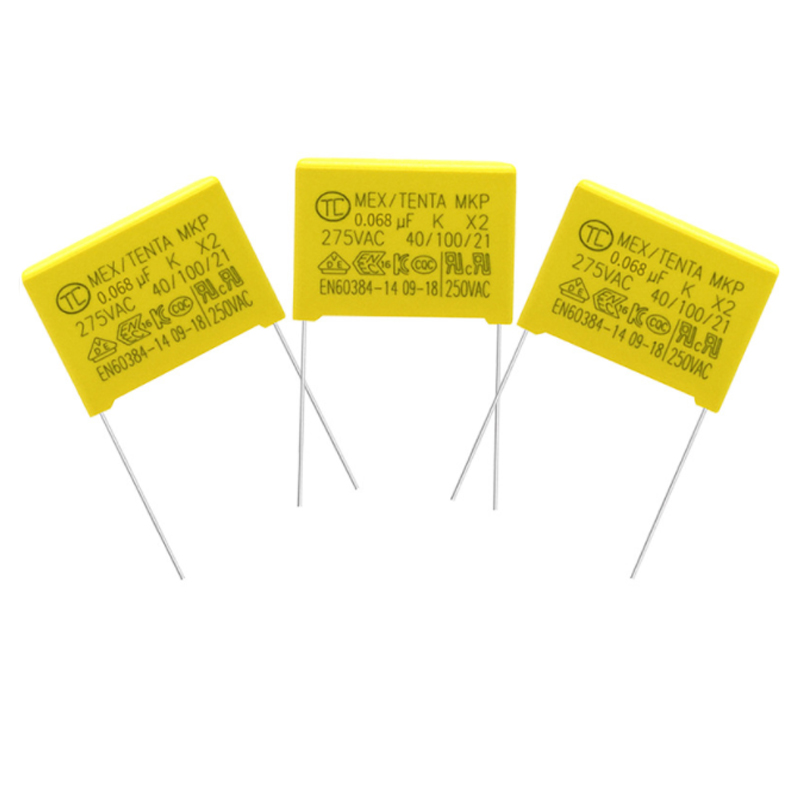

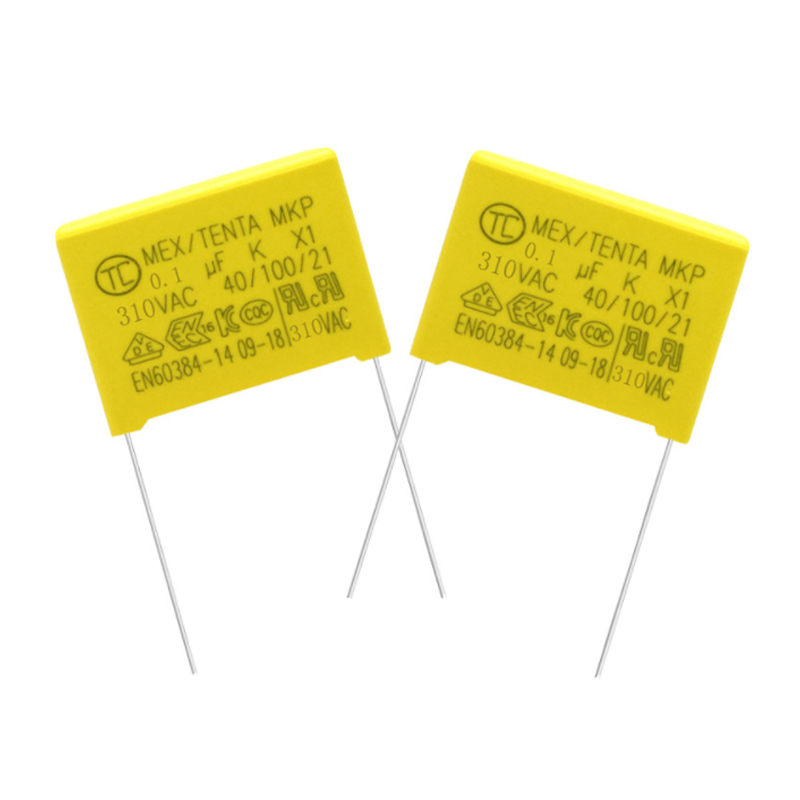

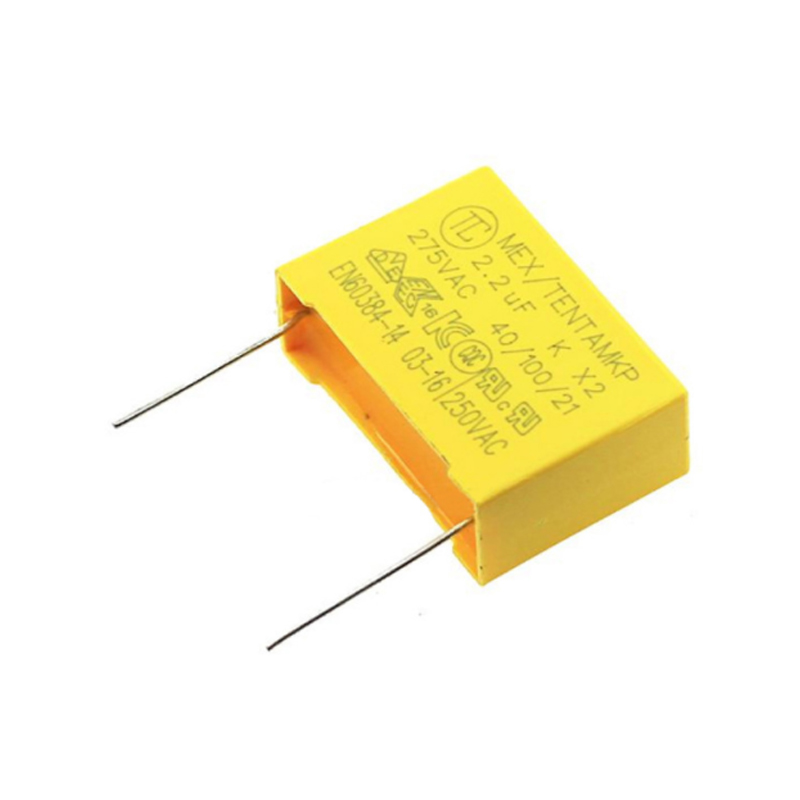

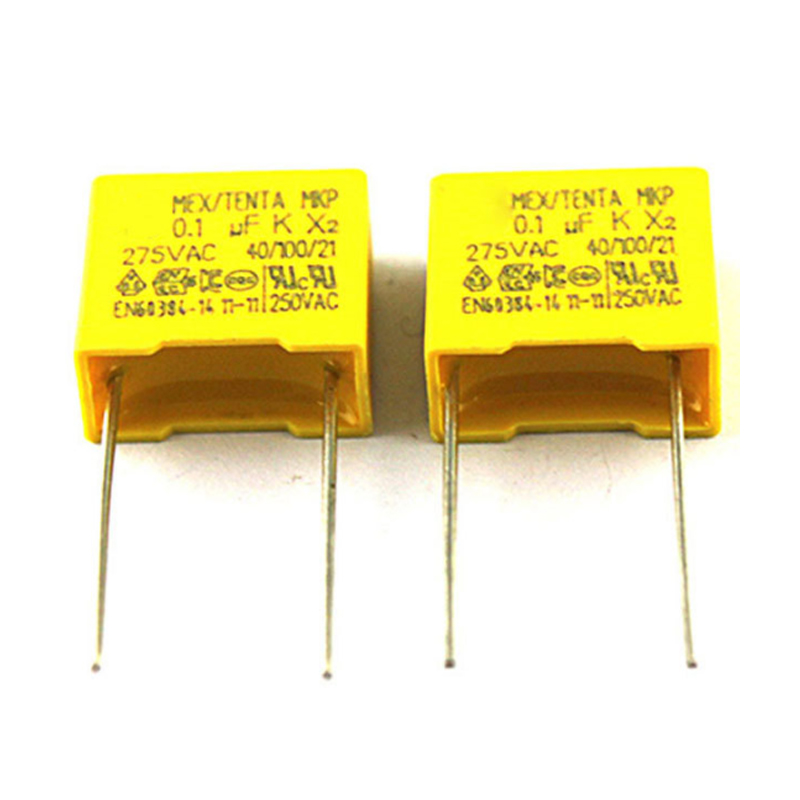

Полипропиленовый конденсатор
Символ: CBB
Электрическая емкость: 1000p - 10u
Номинальное напряжение: 63 - 2000В
Основные характеристики: производительность похожа на свойства полистирола, но небольшой размер, немного хуже стабильность
Применение: замена большинства полистироловых или слюдяных конденсаторов для требовательных схем
Слюдяной конденсатор
Символ: CY
Конденсатор: 10p - - 0.1U
Номинальное напряжение: 100V - 7kv
Основные характеристики: высокая стабильность, высокая надежность, небольшой температурный коэффициент
Применение: высокочастотные колебания, импульсы и другие схемы требуют высокого

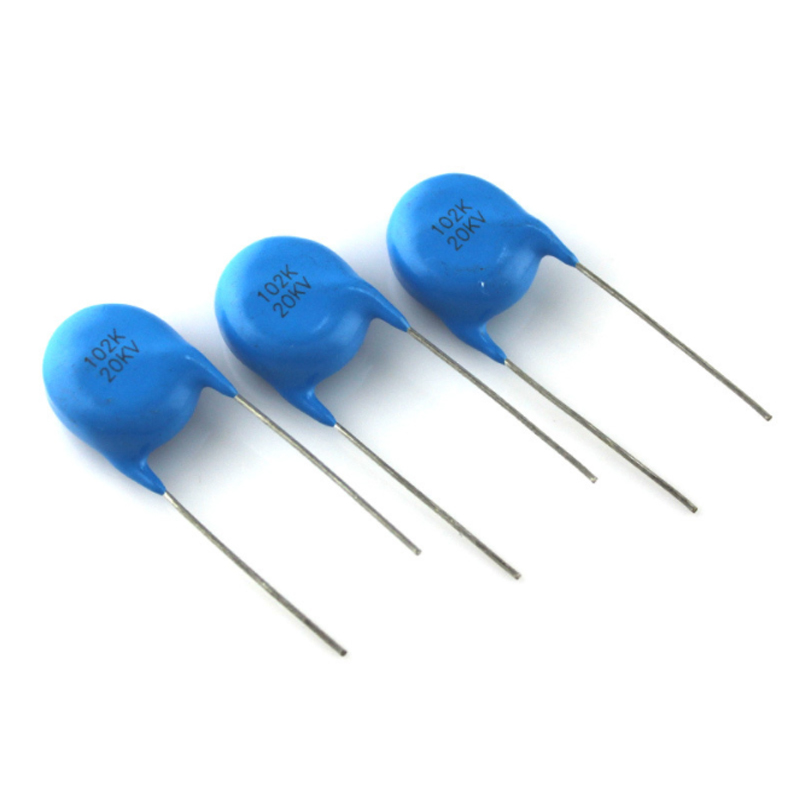

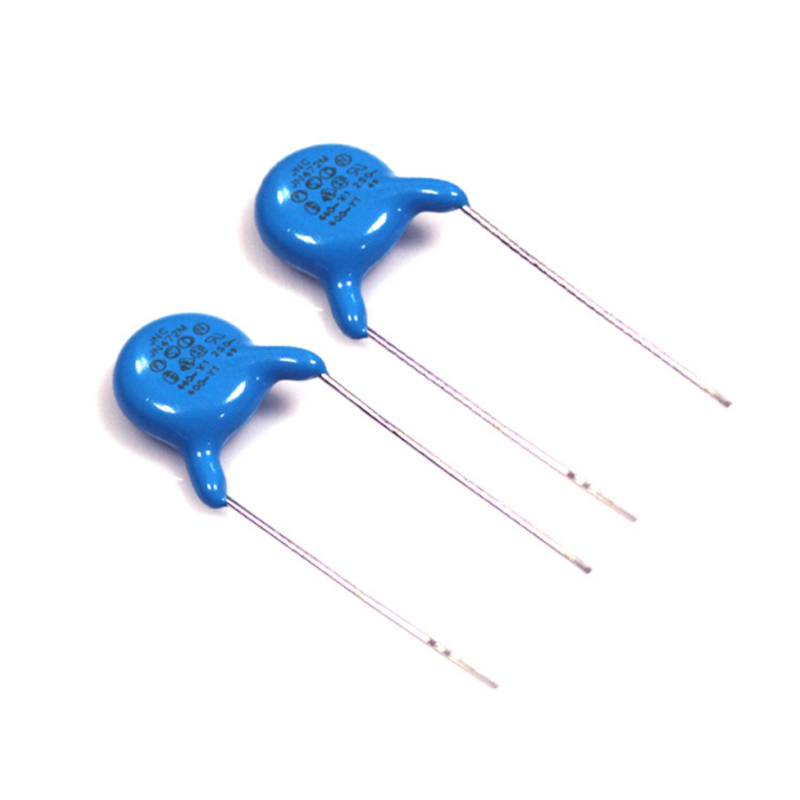

высокочастотный керамический конденсатор
Символ: CC
Электрическая емкость: 1 - 6800p
Номинальное напряжение: 63 - 500В
Основные характеристики: низкие высокочастотные потери, хорошая стабильность
Применение: высокочастотные схемы
низкочастотный керамический конденсатор
Символ: CT
Конденсатор: 10p - - 4.7u
Номинальное напряжение: 50В - 100В
Основные характеристики: малый размер, низкая цена, большие потери, плохая стабильность
Применение: Требуется низкочастотная схема
Стеклянный конденсатор
Символ: CI
Конденсатор: 10p - - 0.1U
Номинальное напряжение: 63 - 400v
Основные характеристики: хорошая стабильность, низкие потери, высокая температура (200°C)
Применение: импульсы, связи, шунтирующие схемы и т.д.

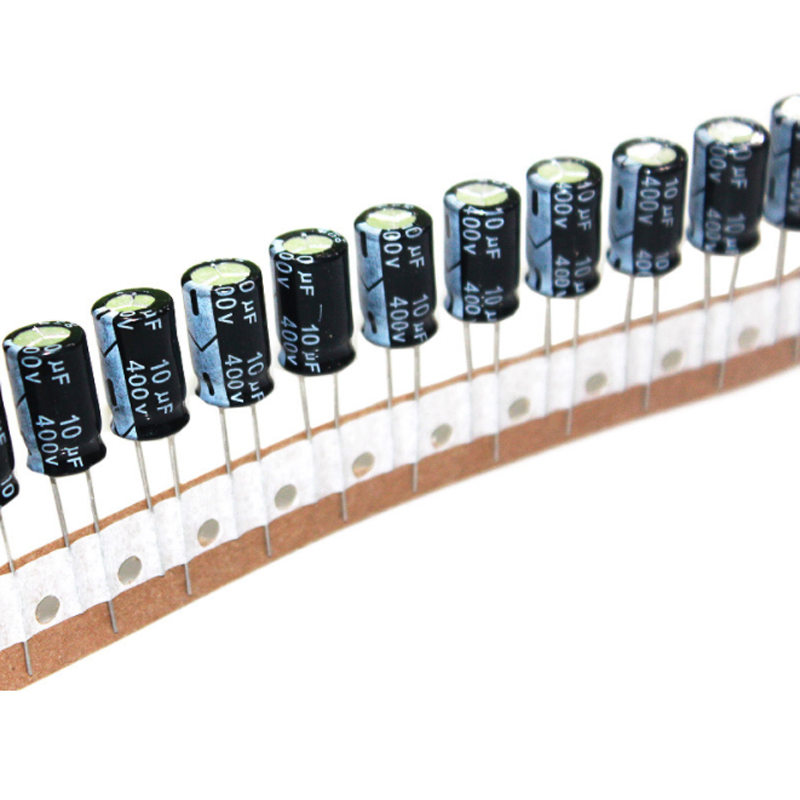

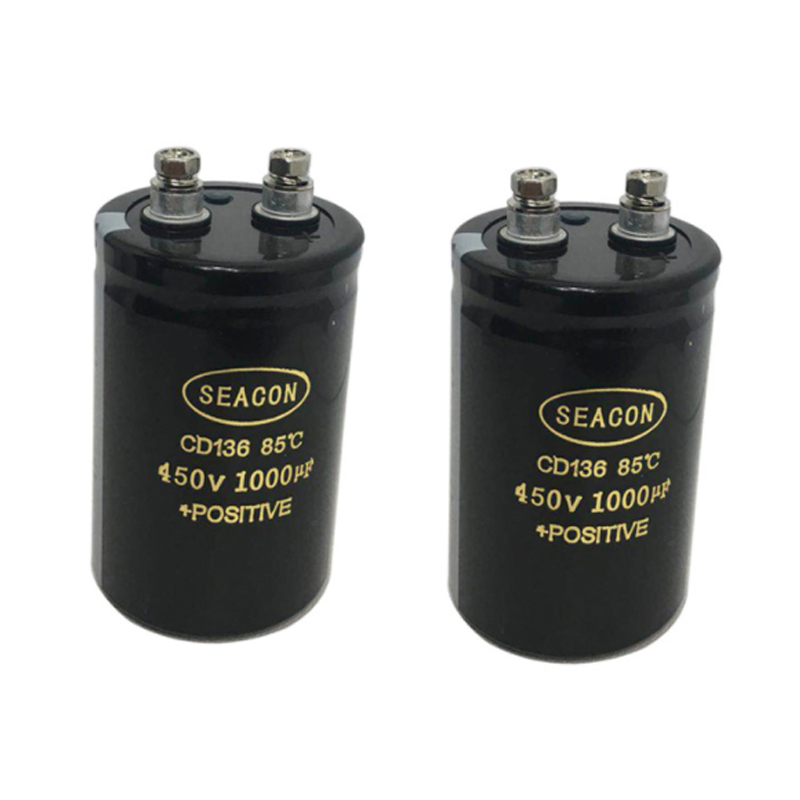

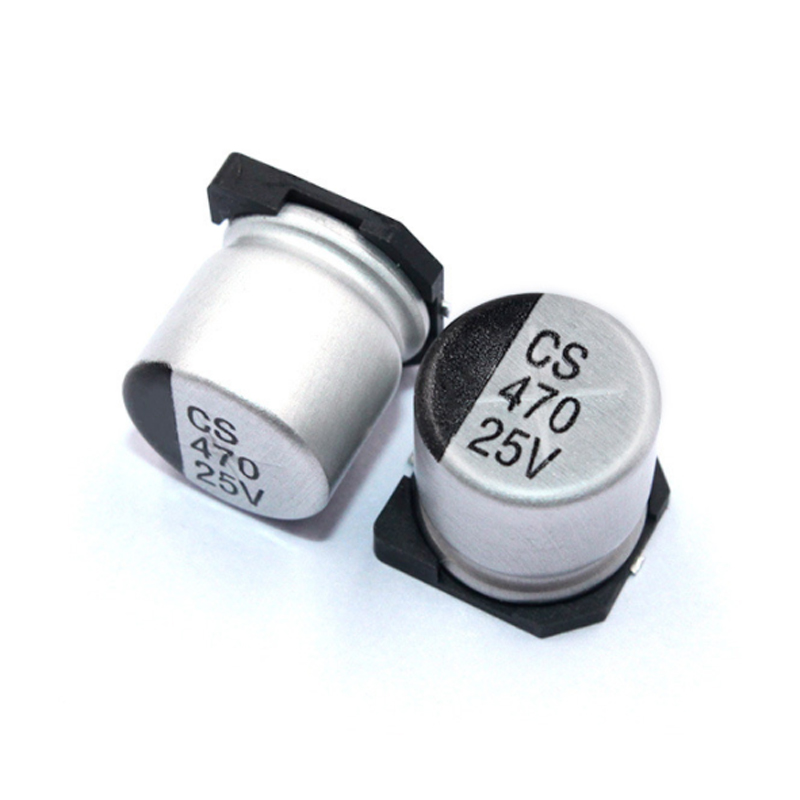

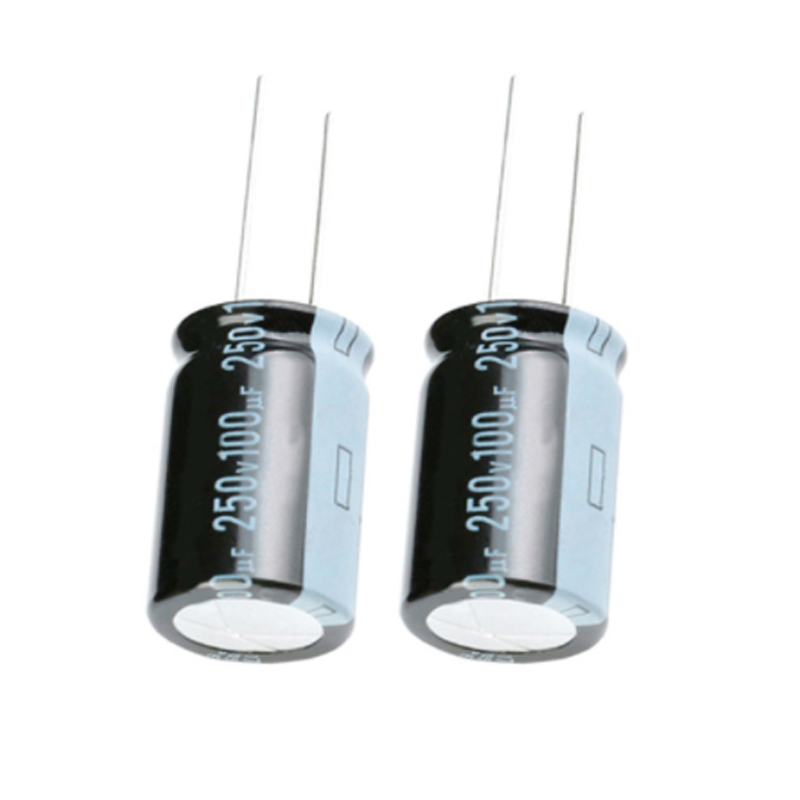

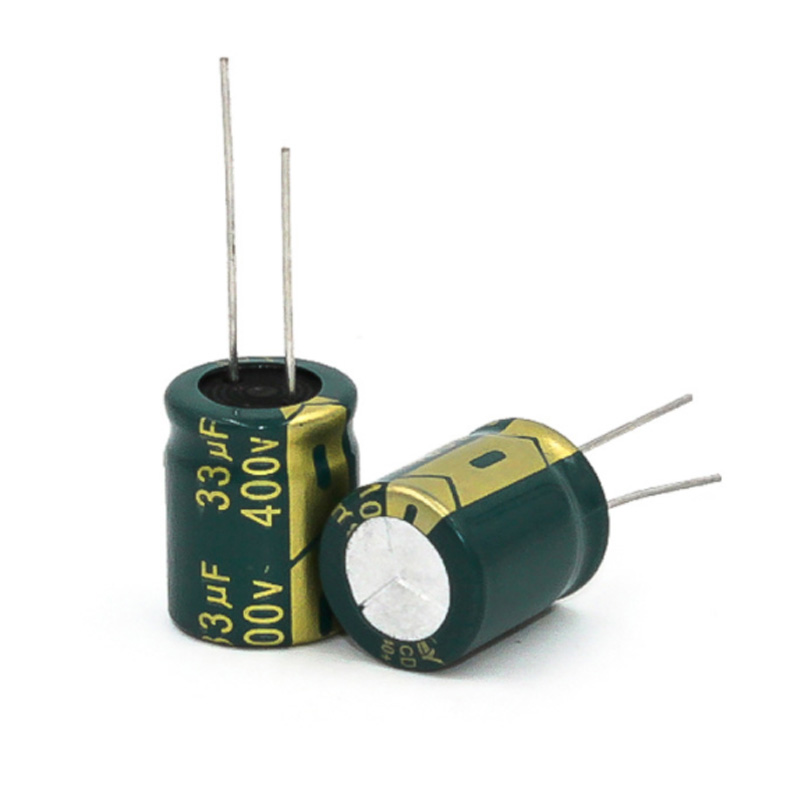

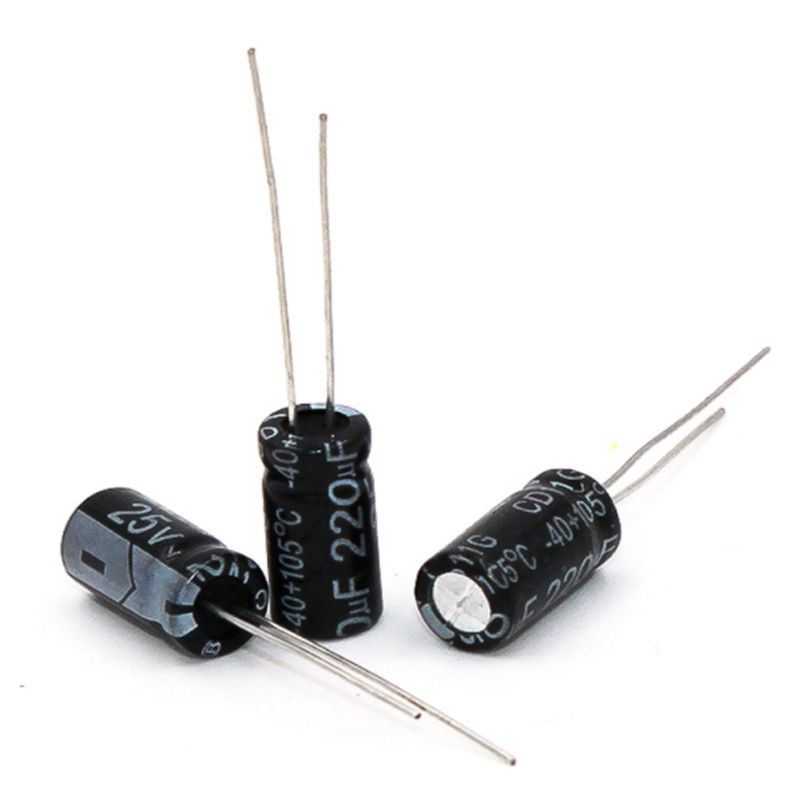

Алюминиевый электролитический конденсатор
Символ: CD
Электрическая емкость: 0,47 - 10000U
Номинальное напряжение: 6,3 - 450В
Основные характеристики: малый размер, большая емкость, большие потери, большая утечка
Применение: Мощная фильтрация, низкочастотная связь, развязка, шунт и т.д.

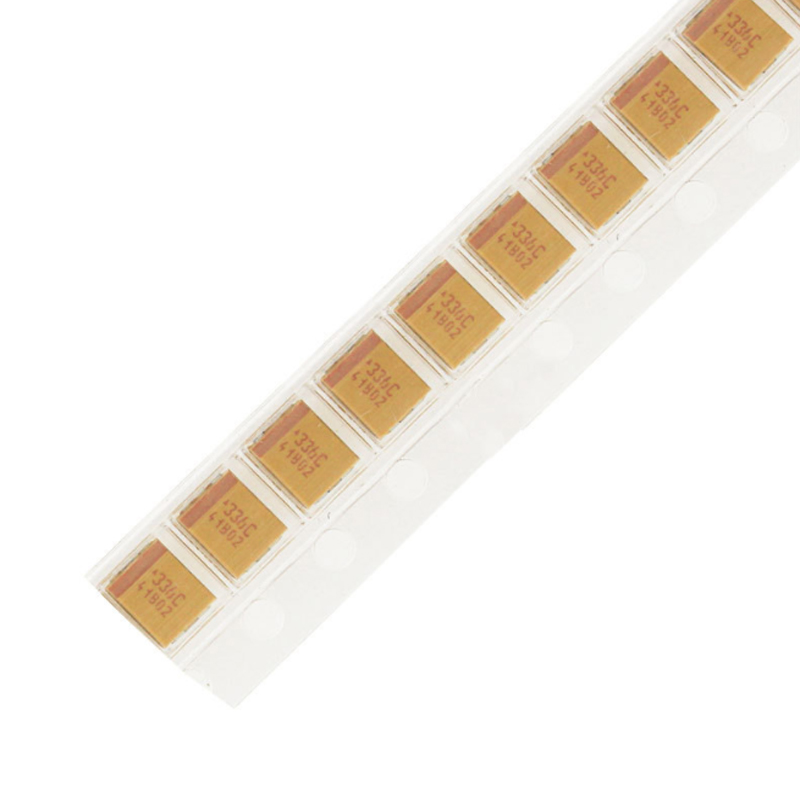

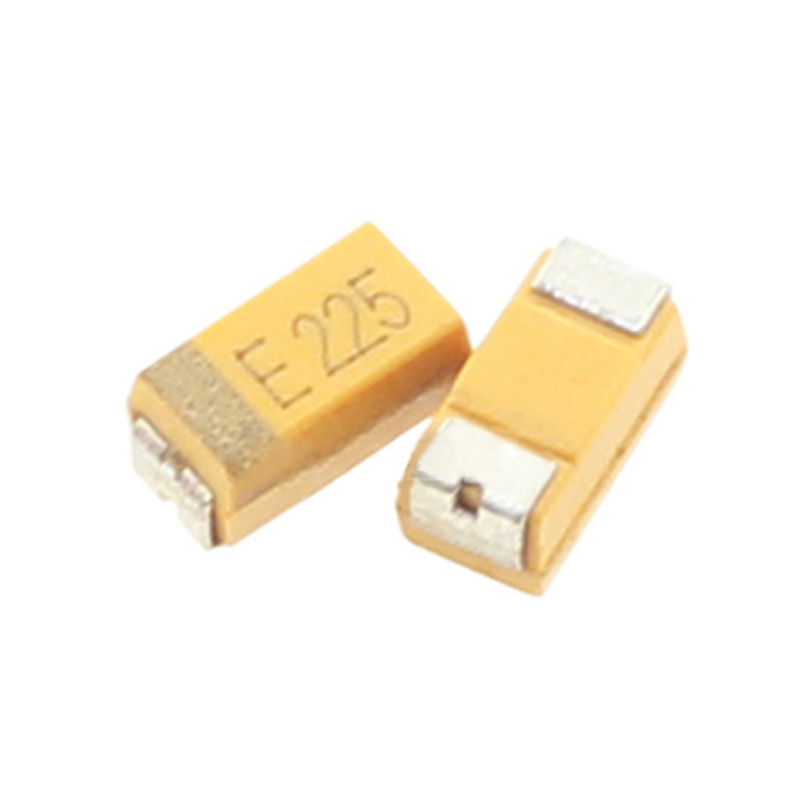

танталовый конденсатор
Электрическая емкость: 0,1 - 1000u
Номинальное напряжение: 6,3 - 125В
Основные характеристики: потеря и утечка меньше, чем алюминиевые электролитические конденсаторы
Применение: замена алюминиевых электролитических конденсаторов в высокотребовательных схемах
конденсатор с переменной воздушной средой
Изменяемая емкость: 100 - 1500p
Основные характеристики: низкие потери, высокая эффективность; По мере необходимости можно разделить на линейные, линейные, линейные и логарифмические типы
Применение: электронные приборы, радио - и телевизионное оборудование и т.д.
тонкопленочный диэлектрический конденсатор
Переменная емкость: 15 - 550p
Основные характеристики: малый размер, легкий вес; Потери больше, чем потери воздушной среды
Применение: связь, радиоприемники и т.д.
тонкопленочный диэлектрический конденсатор
Символ: переменная емкость: 1 - 29p
Основные характеристики: большие потери, небольшие размеры
Применение: Компенсация цепей для регистраторов, электронных приборов и других схем
конденсатор тонкой настройки керамической среды
Символ: переменная емкость: 0,3 - 22p
Основные характеристики: небольшие потери, небольшие размеры
Применение: прецизионная настройка высокочастотных осцилляционных схем
