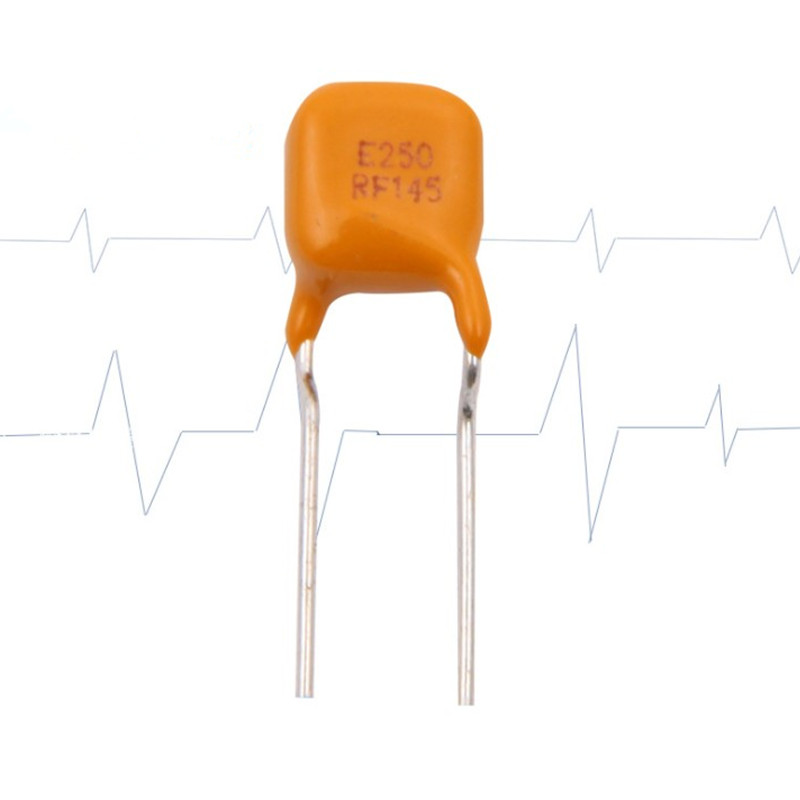

Что такое восстановительный предохранитель
Новый элемент защиты от перенапряжения представляет собой электронный элемент защиты от перенапряжения, состоящий из высокомолекулярных органических полимеров, смешанных с проводящими частицами в условиях реакции высокого давления, высокой температуры и вулканизации и обработанных специальной технологией. Традиционная защита предохранителя от перенапряжения может быть защищена только один раз, и ее необходимо заменить, если она выгорела. Самоисцеляющийся предохранитель имеет двойную функцию: тепловую защиту от избыточного тока и автоматическое восстановление.

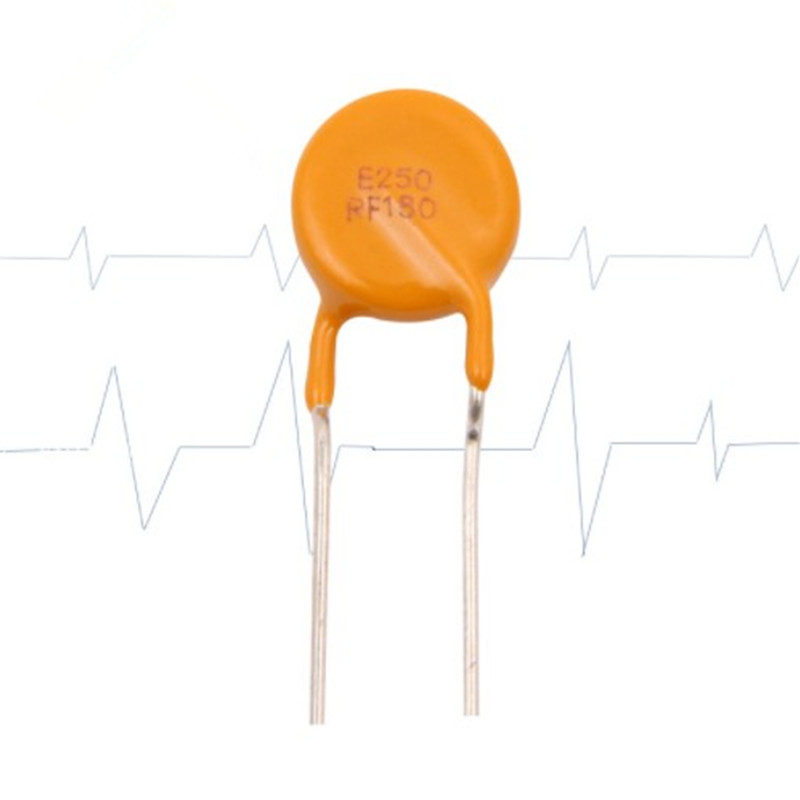

Применение устройства положительного температурного коэффициента полимера (PPTC):
Балласт
Автоматический предохранитель, флуоресцентные лампы требуют балласта для генерации высокого напряжения и тока. Балластер контролирует электрические свойства люминесцентных ламп.
При включении лампы электронный балласт производит высоковольтные удары на обоих концах лампы, заставляя лампу светиться, и в электронном балласте образуется самовозбуждающаяся осцилляционная схема, которая управляется транзистором.
Многие электронные балласты не работают из - за ламп. При коротком замыкании лампы, достижении срока службы или снятии лампы происходит электрический ток, который приводит к включению катода лампы.
Сопротивление нагрузки уменьшается из - за коэффициента мощности. Во время запуска балласт работает более трех раз при аномальном рабочем токе и высокой частоте колебаний; Схема переключателя генерирует избыточный ток, что приводит к отказу балласта.
Автовосстановительные предохранители обеспечивают защиту лампочек по достижении срока службы и защиту транзисторов от неисправностей.
Поскольку балласт часто выходит из строя из - за одновременного отключения переключателя напряжения транзистора, защита транзистора от неисправностей имеет большое значение.
Во - первых, пассивные электронные компоненты обладают способностью к автоматическому восстановлению, что позволяет сократить количество ремонтов и услуг продукта и, следовательно, снизить затраты.
Во - вторых, поскольку предохранители автоматического восстановления могут работать в течение очень короткого периода времени, защищая некоторые чувствительные резисторы в цепи, они могут повысить надежность и срок службы балласта.
В - третьих, самопроизвольный предохранитель имеет очень низкое энергопотребление и не потребляет энергию из - за экстремального нагрева при нормальном рабочем токе. При нормальном рабочем токе значение сопротивления очень мало (обычно всего несколько десятых Ом), поэтому осцилляционные схемы не образуются.
В - четвертых, возвратный предохранитель PTC имеет небольшой размер и занимает небольшое пространство на монтажной плате, что облегчает проектирование.
Трансформатор
неисправность электропитания с трансформатором в основном вызвана избыточным током, который обычно вызван коротким замыканием цепи или снижением нагрузки; В случае поломки схема дымится и загорается, что повреждает цепь и интерфейс.
Световые трансформаторы с галоидными лампами низкого давления часто выходят из строя из - за короткого замыкания.
Если установка и соединение между трансформатором и корпусом лампы неправильны, они могут быть более повреждены.
Поскольку эти лампы используются параллельно, ток особенно велик в случае короткого замыкания.
Установка самосбросного предохранителя на второй катушке трансформатора предотвращает короткое замыкание и перегрузку.
Сигнал
Система сигнализации имеет строгие требования к защите.
Обычный предохранитель играет только одноразовую защитную роль на роге, улучшая скорость обслуживания продукта; Кроме того, дополнительные предохранительные коробки и провода увеличивают затраты производителей. Кроме того, используемые предохранители также должны соответствовать нормам. Неправильный предохранитель может повредить трубу.
Установка выключателя также является решением; Однако, прежде чем они отключатся, они будут шуметь, когда они начнут отключаться.
Поэтому лучшим вариантом является самовосстанавливающийся предохранитель и самовосстанавливающийся предохранитель.
Автосбросный предохранитель эквивалентен мягкому переключателю в отключенном состоянии (состояние высокого сопротивления). Когда неисправность устранена, она автоматически возвращается в состояние пути с низким сопротивлением.
Батарея
a. Мобильные батареи:
Ключом к батареям мобильных телефонов являются их собственные характеристики применения. Эта батарея установлена в маленькой, легкой и узкой коробке.
Три основных химических элемента - никель - кадмий, никель - водород и литий - ионные - находятся в этой универсальной коробке.
Как правило, рабочее напряжение батареи составляет менее 10 В, а максимальное зарядное напряжение составляет 16 В. Последняя батарея имеет более низкое рабочее напряжение, от 3 до 4В.
Это означает, что упаковка батарей меняется очень быстро, от сварки до монтажных частей на печатных платах.
Батарея требует защиты схемы, такой как vtp210g, который может удерживать ток около 1 ампер при 60 градусах Цельсия.
Чем ниже сопротивление защитной цепи, тем меньше потеря энергии, тем больше пространство для выбора элемента.
b. Беспроводные телефонные батареи: беспроводные телефоны имеют относительно небольшой ток и напряжение. Srp120, LTP070 и LTP100 являются хорошими элементами защиты от перенапряжения.
c. Батареи радиосвязи: Кредиты радиосвязи имеют больший ток, чем батареи телефонов, и меньше, чем батареи ноутбуков. Серия LR4 имеет рабочий ток 7,3 ампер, небольшой размер и легкий вес, идеально подходит для этого приложения. Также можно использовать SRP или LTP серии с большим рабочим током.
Химическая батарея
Использование химических батарей становится все более распространенным. Применение этих компонентов позволит батареям иметь более совершенные и недорогие защитные устройства.
А. Никель - кадмиевые батареи:
Низкорезистивные и химически стабильные никель - кадмиевые батареи менее чувствительны к избыточному току, чем никель - водородные и литий - ионные батареи.
Однако из - за низких потерь он все еще широко используется. Однако при коротком замыкании или перенапряжении их низкое внутреннее сопротивление может привести к более высокому току.
Как правило, причиной отказа этих батарей является избыточный ток, а не перегрев, что относится к продуктам, используемым в любом материале батареи.
В. Никель - водородные батареи:
Никель - водородные батареи имеют более высокую плотность энергии, чем никель - кадмиевые батареи.
Когда температура превышает 90 градусов по Цельсию, эти батареи более подвержены деградации.
VTP или LTP лучше подходят для защиты таких батарей, чем материалы SRP / LR4.
В соответствии с методом проектирования батарей SRP и LR4 могут защитить батарею, но LTP и VTP имеют более высокую теплопроводность.
С. Литий - ионные батареи:
Из всех химических батарей литий - ионные батареи имеют самую высокую плотность энергии и наиболее чувствительные химические свойства.
Во время использования и зарядки должны быть установлены защитные устройства.
Общие защитные устройства являются интегральными схемами, но это не самое безопасное, потому что сама интегральная схема также может привести к короткому замыканию или сбою запуска CMOS, что делает защитное устройство небезопасным.
Когда температура превышает 90 градусов Цельсия, литий - ионные батареи также начинают деградировать. Поскольку эта батарея имеет наибольшее напряжение, требования к защите схемы более строгие.
Несмотря на то, что LTP, SRP и другие серии уже давно используются в батареях, наиболее подходящим компонентом PTC является VTP; Для литий - ионных аккумуляторов большой емкости серия LR4 работает короче и лучше, чем серия SRP.
Автоматический сброс восстанавливает применение выключателя в перезаряжаемой батарее
1) Проблемы и анализ: Ионы никеля - кадмия, никеля - водорода и лития часто используются в специальных защитных схемах мобильных телефонов и компьютеров. Причины отказа этих батарей обычно включают: случайное короткое замыкание положительных и отрицательных зажимов; Зарядное устройство не может остановить зарядку заряженной батареи; Использовать неправильное зарядное устройство или перевернуть полярность батареи. Серия PTC - плагинов последовательно устанавливается в каждом блоке батареи, обеспечивая защиту схемы от избыточного тока и перегрева.
2) Требования к защите: при возникновении неисправности напряжение телефона может достигать 16В, напряжение компьютера может достигать 24В. Его ток может достигать 100 ампер. В условиях перезарядки батарея должна быть защищена от чрезмерной температуры. Никель - кадмиевые батареи не должны превышать 120 градусов по Цельсию, а никель - водородные и литий - ионные батареи - 90 градусов по Цельсию.
3) Выбор компонентов PTC: LTP, VTP и LR4 обычно используются в мобильных и беспроводных телефонах, а серии SRP, LTP и LR4 с высоким уровнем тока часто используются в настольных компьютерах и ноутбуках. Для никель - водородных батарей материалы VTP и LTP позволяют проектировщикам добавлять функцию теплопроводной защиты. Пластыри и серии VTP для некоторых специальных применений могут использоваться в батареях AAA.
