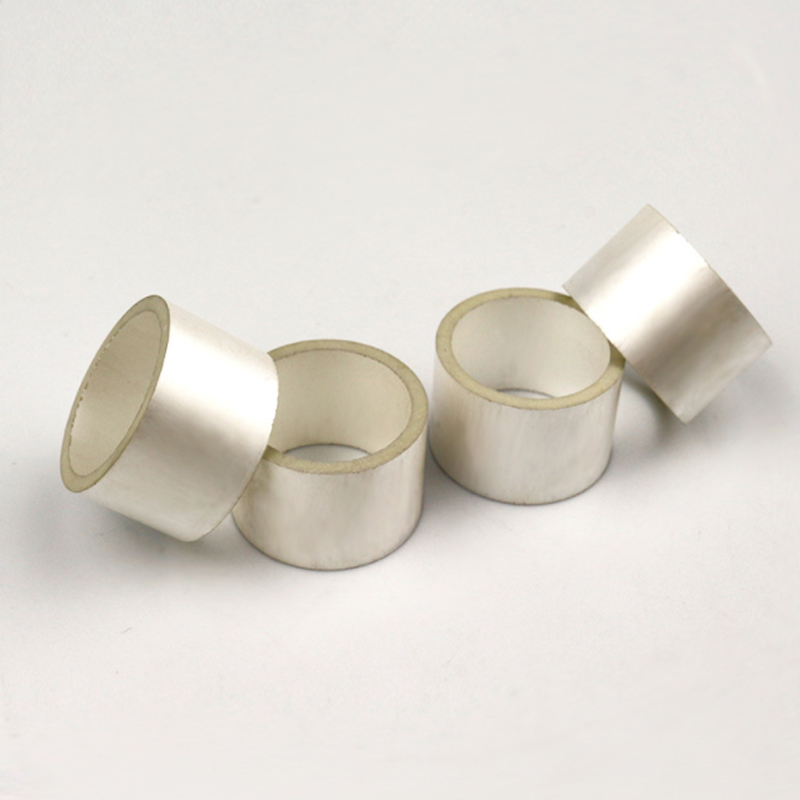

Что такое пьезоэлектрическая керамическая трубка?
пьезоэлектрический привод Fbelec изготовлен из тонких цилиндрических керамических пластин. При положительном напряжении на электрод привод сжимается радиально и осево. Внутренняя поверхность положительная, в которой применяется положительное смещение напряжения. Для проводного исполнительного механизма красный провод сваривается на положительном полюсе.
При использовании этого пьезоэлемента нагрузка должна быть установлена на поверхности (радиальное смещение) или на верхнем и нижнем краях (осевое смещение). Однако, когда накладываются две нагрузки, избегайте ее использования. Кроме того, радиальная нагрузка должна быть меньше 20 н. При превышении 20 н. может возникнуть механическая неисправность. Кроме того, радиальная нагрузка должна наноситься только на центральную часть внешней поверхности на расстоянии не менее 1 мм от обоих концов. Радиальная нагрузка на краю приведет к механической неисправности. При установке осевой нагрузки убедитесь, что она поддерживается. Верхний и нижний конец разъема не должен мешать проводу, поверхность контакта должна быть как можно шире. Более подробную информацию об использовании этого пьезоэлектрического привода см. в разделе « Обработка». Больше этикеток.
Поскольку пьезоэлектрический элемент сжимается в зависимости от приложенного напряжения, нагрузка на пьезоэлектрический элемент в направлении сжатия увеличивает ход, но негативно влияет на его восстановление. Поэтому мы не определяем нагрузку, которая может получить максимальное смещение, как другие пьезоэлектрические элементы.
Fbelec Руководство по пьезоэлектричеству скачать Руководство по пьезоэлектрическим керамическим трубам

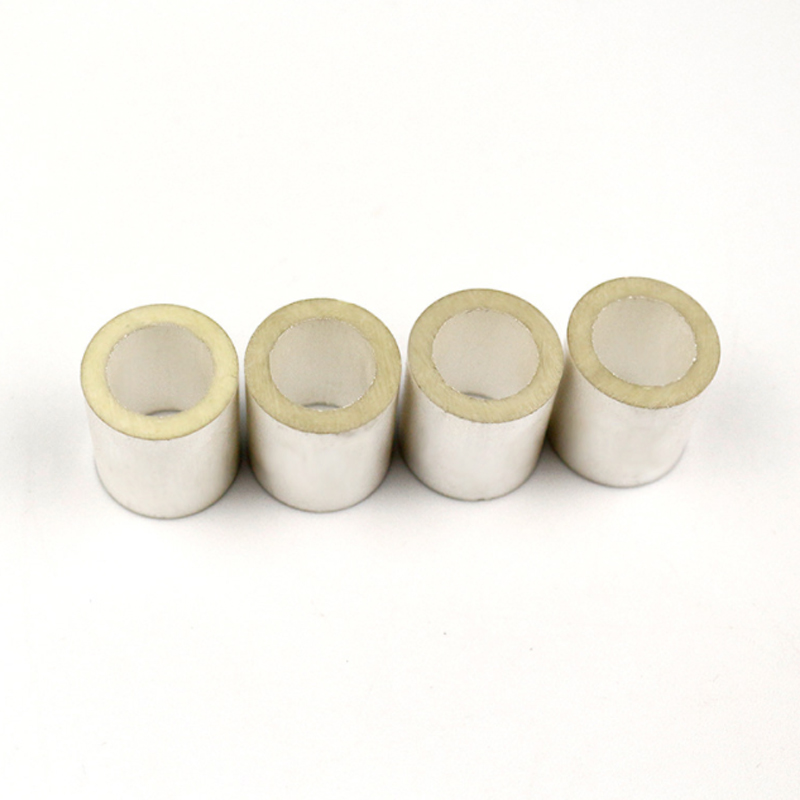

Эта форма полосатой трубки из пьезоэлектрической керамики (PZT) подходит для таких применений, как удлинение волокон и микрометрия.
Структура и применение трубчатых напряжений Fbelec
Трубообразные ультразвуковые керамические трубы трубчатых пьезоэлектрических приводов изотропно давят на большую керамику и отверстия, делая их трубчатыми. Благодаря точному шлифованию точность обработки по высоте и внешнему диаметру составляет менее ±50 микрон. Напряжение привода наносится на серебряные электроды, сгорающие на внутренней и внешней поверхностях трубы.
