Сведения о светодиодах и светодиодах
В последние годы, с Олимпийскими играми в Пекине, Всемирной выставкой в Шанхае и Азиатскими играми в Гуанчжоу, светодиодные дисплеи можно увидеть повсюду. Светодиодные дисплеи могут отображать постоянно меняющиеся цифры, текст, графику и изображения; Его можно использовать не только в помещении, но и на открытом воздухе. Он имеет непревзойденные преимущества перед проекторами, телевизионными стенами и жидкокристаллическими экранами.
Светодиоды широко ценятся и быстро развиваются, что неотделимо от их собственных преимуществ. Эти преимущества можно суммировать следующим образом: высокая яркость, низкое рабочее напряжение, низкое энергопотребление, миниатюризация, длительный срок службы, устойчивость к ударам, стабильная производительность. Перспективы развития светодиодов очень широки. Как лидер отрасли, Fbelec, как хорошо зарекомендовавшая себя компания, играет ключевую роль в раннем развитии отрасли. В настоящее время светодиоды движутся в направлении более высокой яркости, более высокой стойкости к погоде, более высокой плотности света, более высокой однородности света, надежности и панхроматичности.
1 Тип светодиодного дисплея:
1. Классификация по цвету
Одноцветный дисплей: один красный или один зеленый; Двухцветный дисплей: красный, зеленый двойной цвет оригинала, 256 градус серого, может отображать 65536 цветов; Полный цвет показывает: красный, зеленый и синий. Полноцветные дисплеи с 256 градусами серого цвета могут отображать более 16 миллионов цветов.
Классификация по элементам, составляющим пиксели

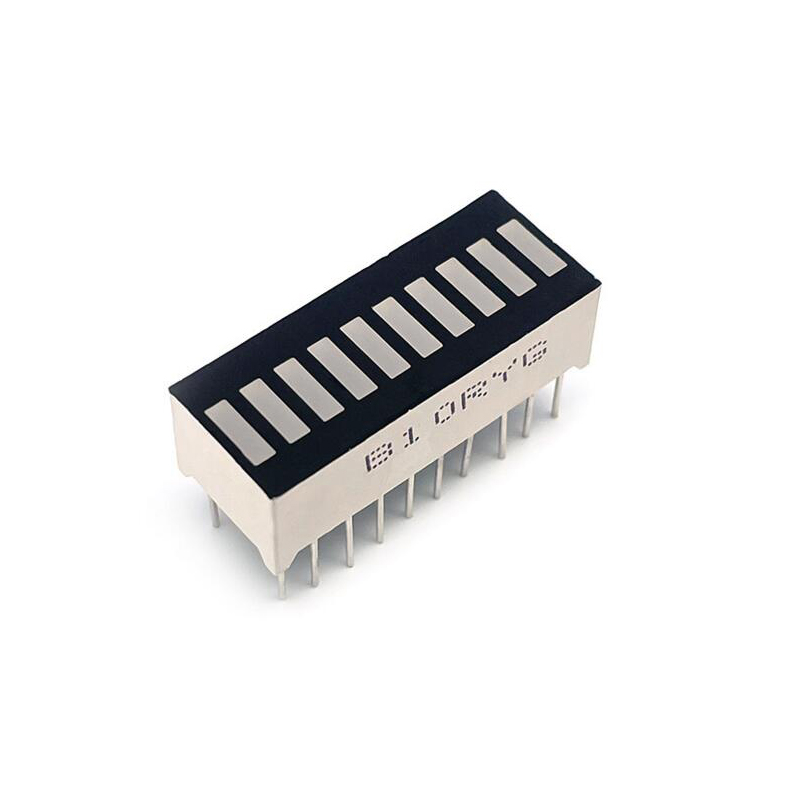

Цифровой дисплей: пиксель дисплея для 7 сегментов цифровой трубки, подходит для изготовления часового экрана, экрана процентных ставок и так далее;
Графический дисплей: пиксель отображается как модуль решетки, подходящий для воспроизведения текстовой и графической информации;
Видео - дисплей: пиксель дисплея состоит из множества светодиодов, которые отображают видео, анимацию и другие видеофайлы.
3. Классификация по местам использования
Внутренний дисплей: небольшая светящаяся точка, плотное расстояние между пикселями, подходит для просмотра с близкого расстояния;
полунаружный дисплей: между интерьером и наружным, без дождя, подходит для информационного наведения на перемычке;
Внешний дисплей: большая светящаяся точка, большое расстояние между пикселями, высокая яркость. Он может работать на солнце. Он имеет ветрозащитные, дождливые, водонепроницаемые функции и подходит для просмотра на большие расстояния.
4. В соответствии с режимом драйвера, есть статические, горизонтальные прокрутки, вертикальные прокрутки и просмотр страниц.
2 Виды светодиодов для дисплея, преимущества и недостатки
В зависимости от классификации дисплеев используемые пиксельные светодиоды также можно разделить на следующие типы:
1. Структурный модуль
Преимущества: низкая стоимость, зрелая технология обработки, стабильное качество; Недостатки: яркость и цветовая согласованность не поддаются контролю, склонны к сгусткам;

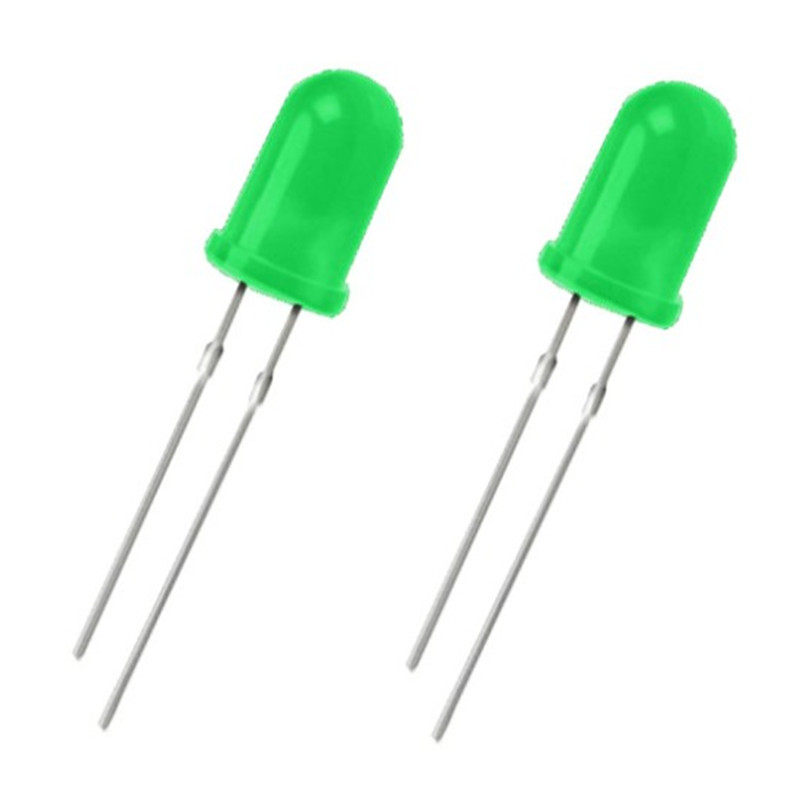

2. Встроенные лампы
Преимущества: цветовая согласованность легко контролируется, расстояние между пикселями может свободно регулировать комбинацию по мере необходимости; Недостатки: красный, зеленый, синий смешанный эффект плохой, угол невелик, согласованность угла трудно контролировать, обработка легко неравномерна, вверх и вниз легко смешивается влево и вправо;

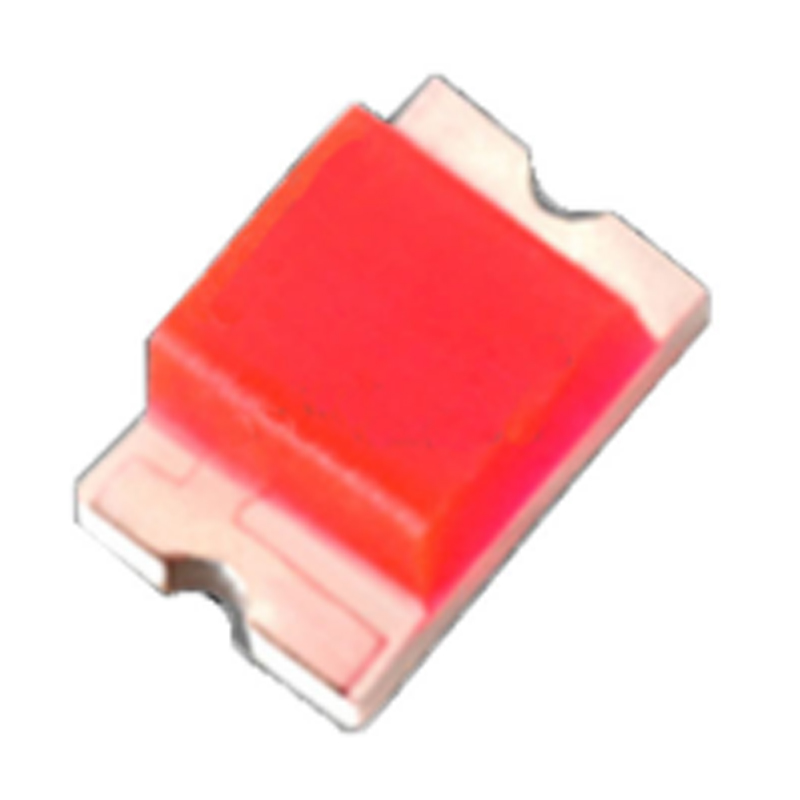

3. Патч
Преимущества: лучше всего отображать цвет, эффект смешивания цветов и согласованность углов; Недостатки: высокая стоимость упаковки;
Технические требования к упаковке светодиодов на дисплее
Различные дисплеи разных спецификаций будут использоваться в разных местах применения, и для разных дисплеев требуется светодиодное оборудование с различными техническими требованиями. Каковы технические требования LED к дисплею? Описание приводится в разбивке по различным категориям:
1. Светодиодный дисплей для интерьера
Светодиодные пластины для внутреннего дисплея делятся на « три в одном» и « три в одном». Первый используется в основном в областях с относительно низкими затратами и более низкими требованиями к отображению, в то время как второй показывает лучшие результаты и относительно высокие затраты. Ниже приведены основные сведения о « Троице»;
1. Яркость
Первое, что нужно учитывать, это правильное соотношение яркости продукта. В настоящее время большинство полноцветных дисплеев соответствуют красному, зеленому и синему яркости в соответствии с соотношением 3: 6: 1 (то есть в одном пикселе красная яркость составляет 30%, зеленая - 60%, синяя - 10%); В целом, заводы по упаковке и производители чипов вверх по течению почти все тестируют свои продукты по 20 мА, но когда они действительно применяются к дисплеям, светодиодные лампы почти не управляют этим током. В общем, красный, зеленый, синий три вида светодиодов чип материал различен, в фактическом использовании, их тепло, свет и затухание яркости также несоразмерны. В общем, красное затухание относительно мало, сине - зеленое затухание больше. Поэтому, чтобы обеспечить относительно длительный срок службы дисплея, главный дизайнер будет сине - зеленый приводной ток ниже красного; Например, согласно соотношению IV - if светодиодного чипа, красный привод 18ma, зеленый привод 15mA, синий привод 12mA:
Мы можем грубо рассчитать соотношение фактической светодиодной яркости с красным, зеленым и синим:
R: 3 AZ 90%
G: 6 75%
Б: 1 Цуй 60%
В то же время следует классифицировать яркость. Классификация предназначена для того, чтобы экран не позволял невооруженным глазом видеть разницу в яркости. Как правило, разница яркости, которую человеческий глаз может легко различить, составляет 30%. После вычета ошибки тестирования оборудования и ошибки установочного механизма спектроскопию лучше всего проектировать на 10% - 20%.
2. Цвет
Согласно оптическим эффектам, белый свет распадается через призму на спектры с несколькими цветовыми градиентами. Цвета имеют красный, оранжевый, желтый, зеленый, синий, синий и фиолетовый, это видимый спектр. Человеческий глаз наиболее чувствителен к красному, зеленому и синему. Человеческий глаз похож на трехцветную приемную систему. Большинство цветов могут быть синтезированы красным, зеленым и синим в разных пропорциях. Аналогичным образом, большинство монохромных лучей света могут распадаться на красный, зеленый и синий.
Это основной принцип колориметрии, то есть принцип трех основных цветов. Три цвета независимы друг от друга. Ни один цвет не может сочетаться с двумя другими цветами. Красный, зеленый и синий - это три основных цвета, которые имеют самый широкий диапазон цветов. Добавьте красный, зеленый и синий три основных цвета в разных пропорциях, синтетический смешанный цвет, называемый аддитивным смешанным цветом. Три основных цвета - это три независимых друг от друга цвета, и ни один из них не может смешиваться с двумя другими цветами.
Цвет, полученный путем сложения трех различных пропорций, называется аддитивным смешением цветов. Закон это:
Красный + зеленый = желтый
Красный + синий = фиолетовый
Синий + зеленый = синий
Красный + синий + зеленый = белый
Лучшая цветовая гамма светодиодного дисплея: красный 620 - 630 нм, зеленый 520 - 530 нм, синий 465 - 475 нм. Конечно, этот диапазон можно сузить в зависимости от реальных потребностей. Например, красный использует 3 нм в качестве первой передачи, а сине - зеленый - 2,5 нм в качестве первой.
Угол: На самом деле, для угла, чем больше, тем лучше, но что более важно, угол не только большой, но и угловая кривая должна быть насыщенной и гладкой, красный, зеленый, синий должны равномерно совпадать. В противном случае, после завершения дисплея, в некоторых местах будут отображаться темные области или цвет будет особенно ярким или темным;
3. Электрические параметры
Электрические параметры светодиода в основном отражаются в положительном напряжении (VF), обратном токе (IR) и антистатическом электричестве (ESD). Как правило, дисплей управляется постоянным током от источника постоянного тока 5V. Таким образом, светодиодные VF, как правило, не требуют слишком высокой согласованности, если контроль находится в разумном диапазоне (обычно красный 1.8 - 2.2 v, сине - зеленый 3.0 - 3.4 v); Как правило, чем больше ESD, тем лучше. Поскольку ESD везде, чем больше ESD светодиода, тем меньше вероятность того, что он вызовет проблемы с обработкой дисплея; Обратный ток требует VR = 5V, IR 10uA
Внешний дисплей с эллиптической прямой LED
Светодиоды с наружным дисплеем обычно используют прямолинейные лампы с овальной структурой. По сравнению со светодиодами на внутреннем дисплее, угол света наружных эллиптических ламп в основном делится на горизонтальные и вертикальные углы. Общий внешний дисплей, горизонтальный визуальный диапазон относительно велик, вертикальный визуальный диапазон относительно мал;
В целом, светодиоды с наружным дисплеем лучше всего иметь поперечный угол около 110 градусов и продольный угол около 50 градусов. Из - за различных факторов, влияющих на угол прямой подсветки, в основном отражается:
(1) Форма упаковки LED;
(2) Поддерживаемая структура чаши;
(3) Кристаллический круг и его структура;
(4) Коэффициент преломления упаковочного клея;
(5) Согласованность качества материалов;
(6) Процесс инкапсуляции (т.е. положение светящейся высоты чипа);
Поэтому светодиодный угол наружного дисплея нелегко понять. Он требует не только хорошего дизайна, но и хорошего технологического дизайна и уровня контроля качества.
Fbelec работает над производителями светодиодных дисплеев серии Electronic Engineering и предлагает: внутренние, наружные, промышленные, монохромные, цветные, полноцветные и другие светодиодные решения для жидкокристаллических дисплеев
