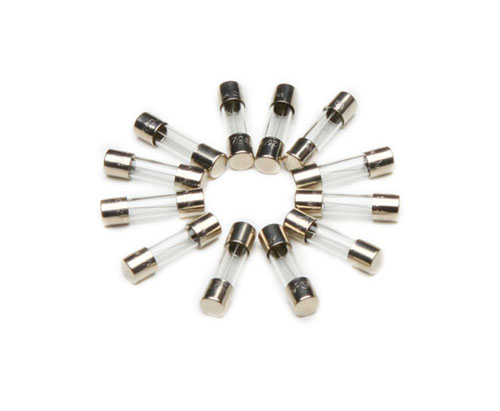

Что такое стеклянный предохранитель?
Стеклянный предохранитель - это предохранительная трубка, которая в основном защищает безопасность всей платы и схемы, расплавляя свой собственный предохранитель при аномальном повышении тока, температуры, давления и т. Д. В цепи. Ниже приведены определения продуктов для трубки безопасности, параметры трубки безопасности и меры предосторожности, связанные с выбором.

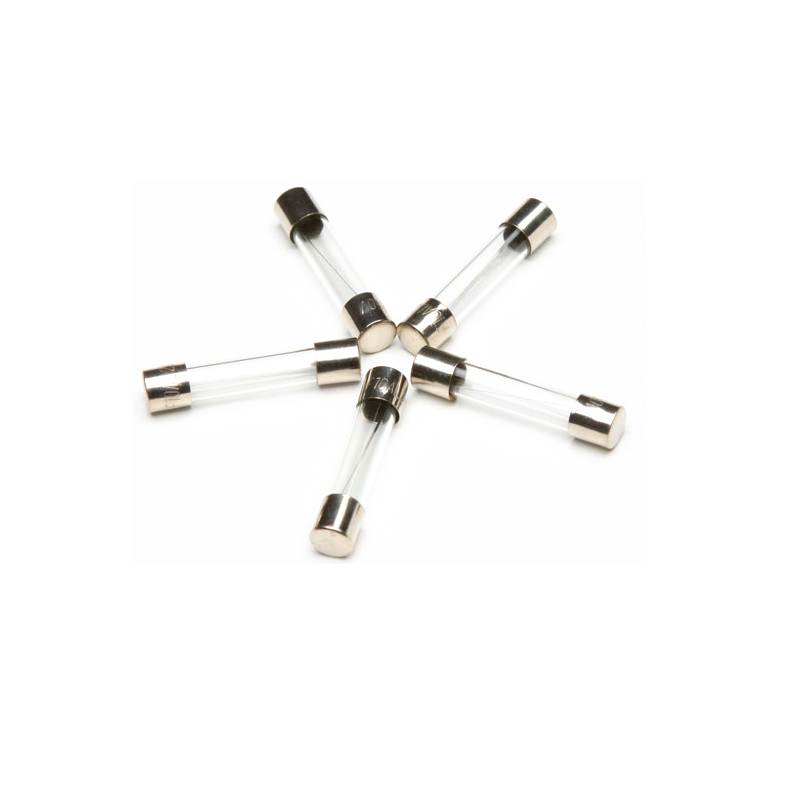

Конструкция предохранительной трубы и состав материала стеклянной трубы
1. Сварочные материалы: олово
2. Медная шляпа: никелированная медь
3. Корпус: стеклянная трубка
4. Предохранители: сплавная проволока
Классификация стеклянных и предохранительных труб

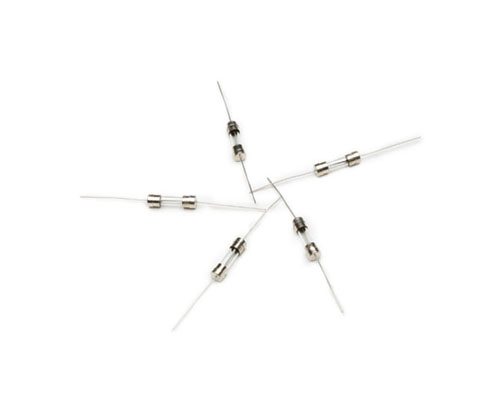

Во - первых, в зависимости от формы установки, можно разделить на два типа: с проводом и без провода.
Стеклянные предохранители без проводов должны использоваться вместе с комплектующими предохранителями. Преимущество этого продукта заключается в том, что, когда трубка предохранителя повреждена и устранена неисправность, необходимо просто переустановить трубку предохранителя в сиденье предохранителя и заменить ее очень удобно. Недостатком является то, что в процессе производства необходимо выполнить еще один процесс, а предохранительные трубы должны быть установлены после сварки предохранителей. Таким образом, при тех же характеристиках стоимость предохранителей без проводов несколько выше, чем стоимость предохранителей с выводами при первом производстве.
Ранние затраты на производство проводов низки, требуется только один процесс и снижает стоимость предохранительного сиденья. Однако, когда предохранители стеклянного фюзеляжа повреждены, требуется профессиональная замена после демонтажа, и стоимость замены очень высока.
Во - вторых, в зависимости от скорости фиксации, скорость фиксации можно разделить на несколько типов: сверхмедленный разрыв (ТТ), медленный разрыв (Т), средний разрыв (m), быстрый разрыв (f) и сверхбыстрый разрыв (FF). См. I²t в данной спецификации.
В - третьих, способность к разделению, высокобалльное разделение (H) и низкобалльное разделение (L).

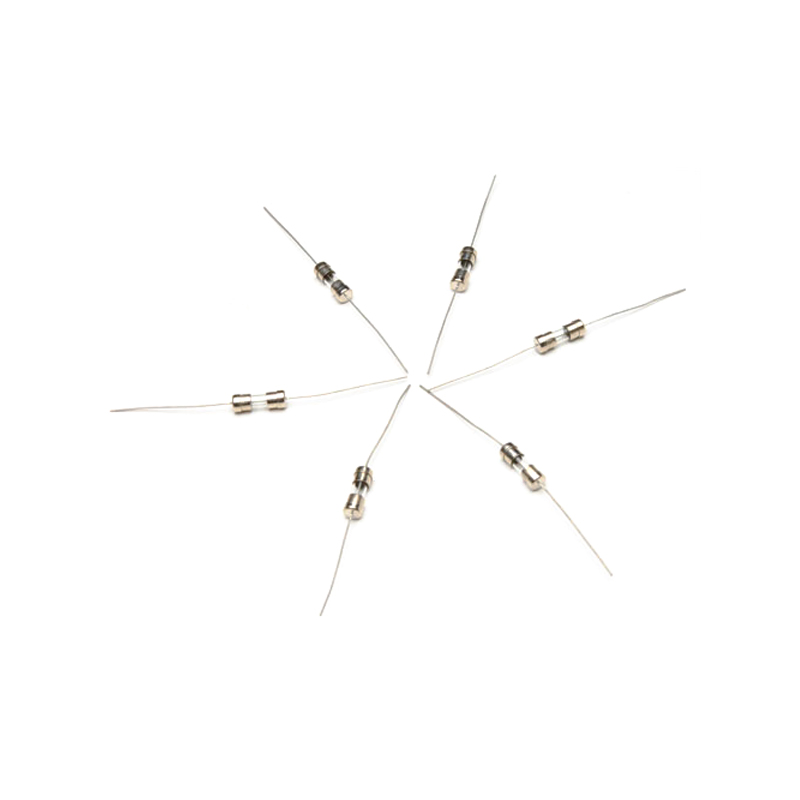

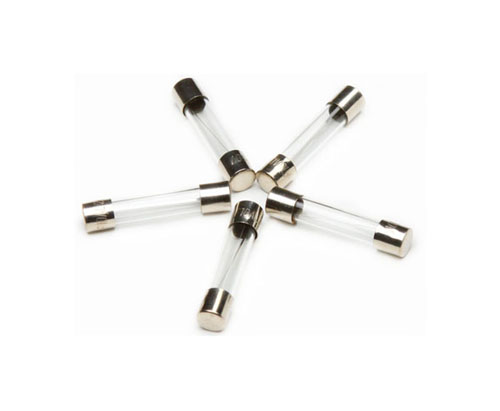

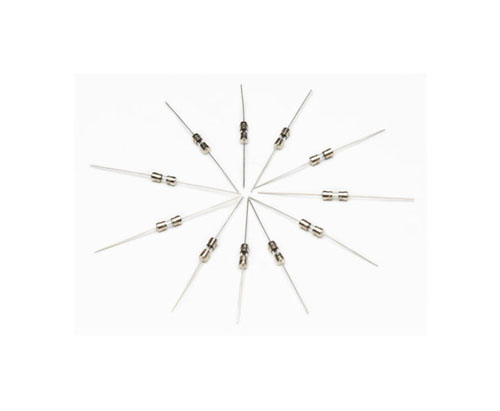

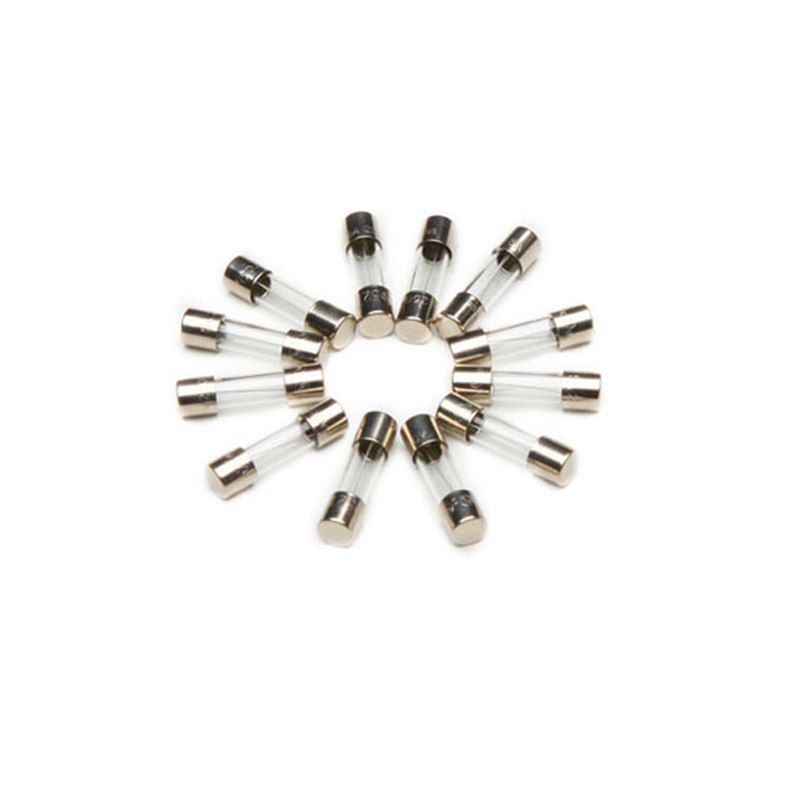

В - четвертых, в зависимости от размера можно разделить на 3.6 * 10, 4.6 * 16, 5 * 20, 6.3 * 30 и т. Д., Конкретные размеры зависят от каждого завода. Эти типы размеров потребляют больше размеров.
В - пятых, классификация сертификации в соответствии с нормами безопасности, европейскими правилами, японскими правилами и правилами США.
Маркировка системы безопасности:
Товарный знак: + наименование продукта + номер сертификата
Технические характеристики: A - V / - ma - V
Торговая марка: Fbelec
Технические характеристики: 3.15a 250V
Соответствующие примечания: редактирование радиопередач
1. Номинальное напряжение предохранителя стеклянной трубки AGC
Номинальное напряжение в комбинации автомобильных предохранителей - максимальное рабочее напряжение в нормальном рабочем состоянии 30 - мм быстрой трубки стеклянного предохранителя.
Предохранители могут использоваться только в схемах, которые меньше или равны рабочему напряжению, т.е. рабочее напряжение выбранного предохранителя должно быть больше нормального напряжения в цепи. Например, предохранители 3a125V никогда не могут использоваться в цепях напряжения 250V, но могут использоваться в схемах напряжения 125V и ниже.
2. Расчет номинального тока предохранителя
Номинальный ток in = IRM / (SC * TC)
Номинальный ток для замены предохранителя стеклянной трубы
IRM - максимальный рабочий ток в цепи
TC - скорость затухания температуры (кривая опорной температуры)
Нормативный коэффициент ослабления безопасности в США: SC - 0,75
Коэффициент ослабления безопасности по европейским правилам: SC - 0,9
Коэффициент безопасного затухания дневного калибра: SC - 0,85
Main: Расчет in - это минимальный номинальный ток выбранного предохранителя, и следует выбрать оптимальный номинальный ток, равный или превышающий in.
3. Температура окружающей среды
При температуре окружающей среды при комнатной температуре 25±5°C номинальный ток предохранителя не зависит от температуры. При постоянном повышении температуры окружающей среды, когда предохранитель работает в течение длительного времени, его номинальное затухание тока будет еще больше. При выборе предохранительной трубки необходимо учитывать влияние изменения температуры окружающей среды на предохранительную трубку.
Повышение или понижение температуры ускоряет реакцию взрывателя и замедляет груз. Эта кривая была получена в результате многочисленных экспериментов.
4. Рассмотрим импульсы тока
Импульс тока: включает в себя момент включения, изменение напряжения и все другие импульсы переходного процесса. импульсы тока в цепи могут быть измерены осциллографом.
Если предохранитель должен выдерживать переходные импульсы, возникающие в нормальных условиях (например, при запуске и выключении) без плавления, следует учитывать способность предохранителя выдерживать импульсы, обычно выбирая серию замедления.
Примечание: При выборе предохранителя I волны вычисляется на основе значения волновой формы ² T, создаваемого в реальной цепи, затем используется кривая « емкости импульсного цикла» и номинальное значение тепловой энергии плавления (номинальное значение I² T для предохранительной трубки), и, наконец, можно рассчитать количество ударов предохранительной трубки при этом всплеске.
5. Импульсный ток в цепи имеет значение I²T.
На основе соответствующих форм волн и формул вычисления I приблизительно вычисляет значение ²T (WP).
6. Количество переносимых электрических импульсов
U = WP / WR, используя значение импульса I²T (WP) в цепи, деленное на номинальное значение плавления предохранителя (WR). На основе процентной доли U и диаграммы 4 можно увидеть:
Когда U = 22%, он может выдержать 100 000 импульсов.
Когда U = 29%, он выдерживает 10 000 импульсов.
Когда U = 38%, он может выдержать 1000 импульсов.
Когда U = 48%, он выдерживает 100 импульсов.
7. Выберите номинальный ток предохранителя:
коэффициент затухания безопасного регулирования
Коэффициент температурного затухания
Устойчивость к импульсному току и количеству ударов (сравнение значений T и номинальных значений предохранителя I²T)
8. Обычные испытания предохранителей
А. Испытания на перегрузку
B. Тесты B, I² T
С. Испытания на разрывную способность
D. Испытания на сопротивление изоляции
Е. Испытания на перепад давления
F. Испытания на долговечность
G. Испытания на повышение температуры
H. Испытания на неисправность
9. Рыночный спрос в сфере управления страхованием
А. Миниатюризация: адаптеры питания, зарядные устройства, светодиодные накопители и т. Д. Миниатюризация конечного продукта в основном 2010 пластиковый квадрат или 3 * 7 мм.
В. Высокое короткое замыкание: мощность короткого замыкания обычного предохранителя составляет менее 130a250v, а фактический входной ток короткого замыкания составляет около 150 - 250a.
С. Безопасность: Малогабаритные предохранительные трубы все чаще используются для малой мощности, однако полностью избежать звуковых, световых и дымовых явлений при коротком замыкании невозможно.
D. Тип чипа D.SMD: отвечает требованиям миниатюризации и автоматизации компонентов конечного продукта, но не соответствует характеристикам SMD.
