Ферритовый сердечник

Picture	Manufacturer No.	Масса	Material	Эффективная длина магнитного пути	Effective Cross-sectional Area	Эффективный объем	Initial magnetic permeability	Curie Temp	Resistivity	Description	Datasheet	Order

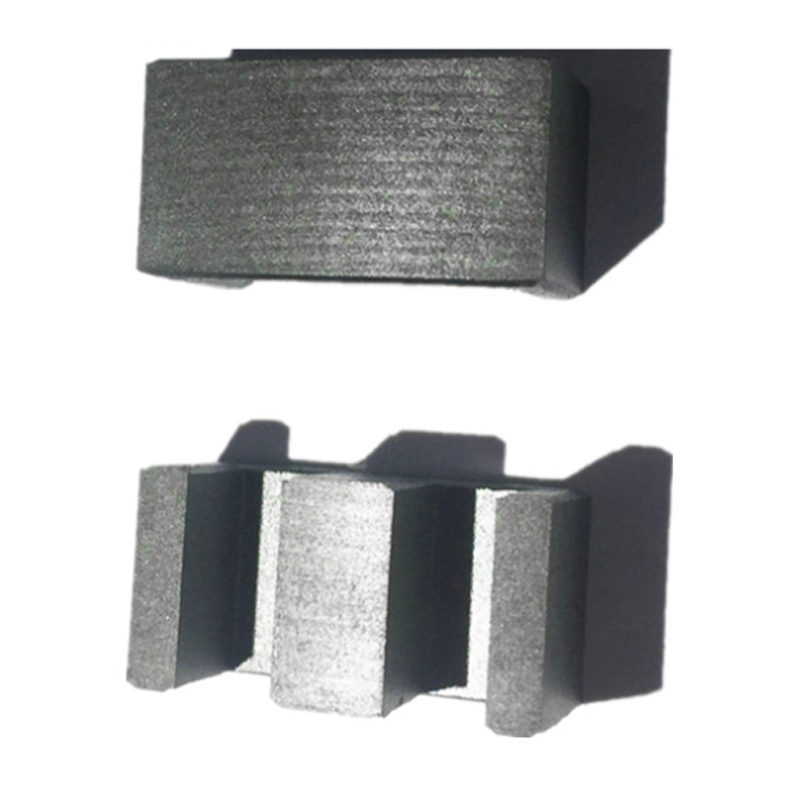

	FBFECO-01	5.2g/set	Персональные компьютеры40	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	Магнитный сердечник EE8.3 Магнитный сердечник PC40		Send Order

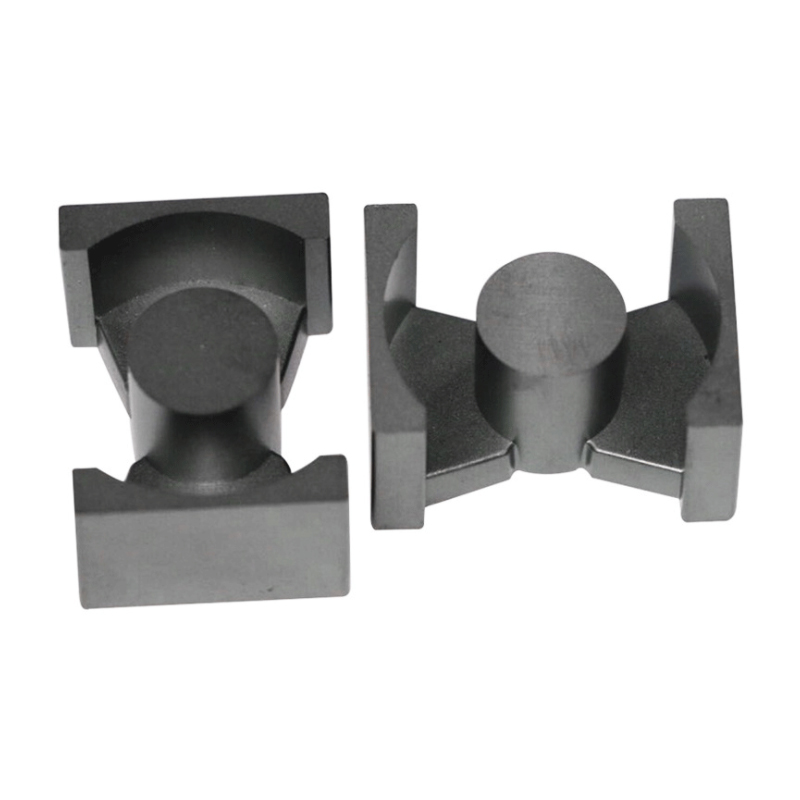

	FBFECO-02	200g/set	Персональные компьютеры40/Персональные компьютеры44	15.4миллиметр	327миллиметр²	37440миллиметр³	2300±25%	>230	6.5Ω	PQ27*20PC40/PC44 сердечник из мягкого феррита		Send Order

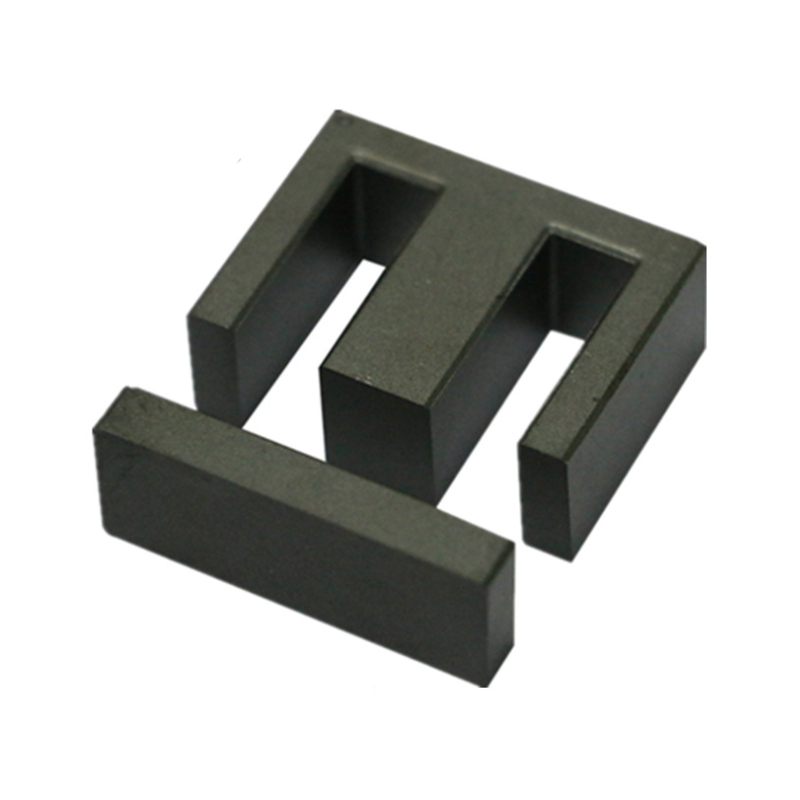

	FBFECO-03		Персональные компьютеры40	57.7миллиметр	106.1миллиметр²	6120миллиметр³	2300±25%	>220	6.5Ω	Ферритовый сердечник EI30		Send Order

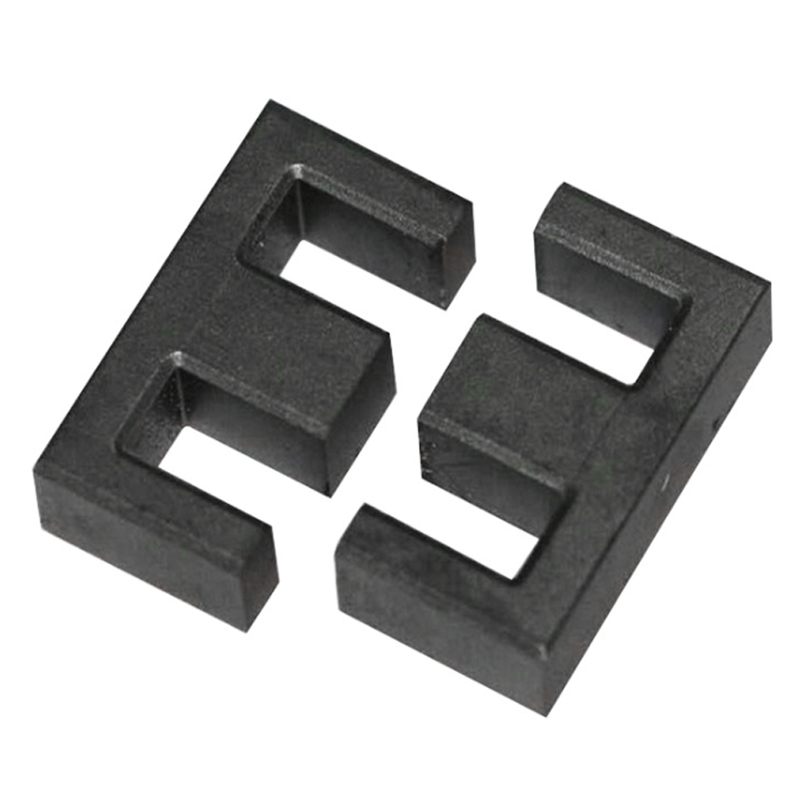

	FBFECO-04	200g/set	Персональные компьютеры40	15.4миллиметр	327миллиметр²	37440миллиметр³	2300±25%	>230	6.5Ω	EE40 Кислородный сердечник Марганцево-цинковый материал для сердечника высокочастотного трансформатора		Send Order
	FBFECO-05		Персональные компьютеры40	270миллиметр	784миллиметр²	222656миллиметр³	2300±25%	>220	6.5Ω	Магнитный сердечник EE42*20 Магнитный сердечник PC44		Send Order

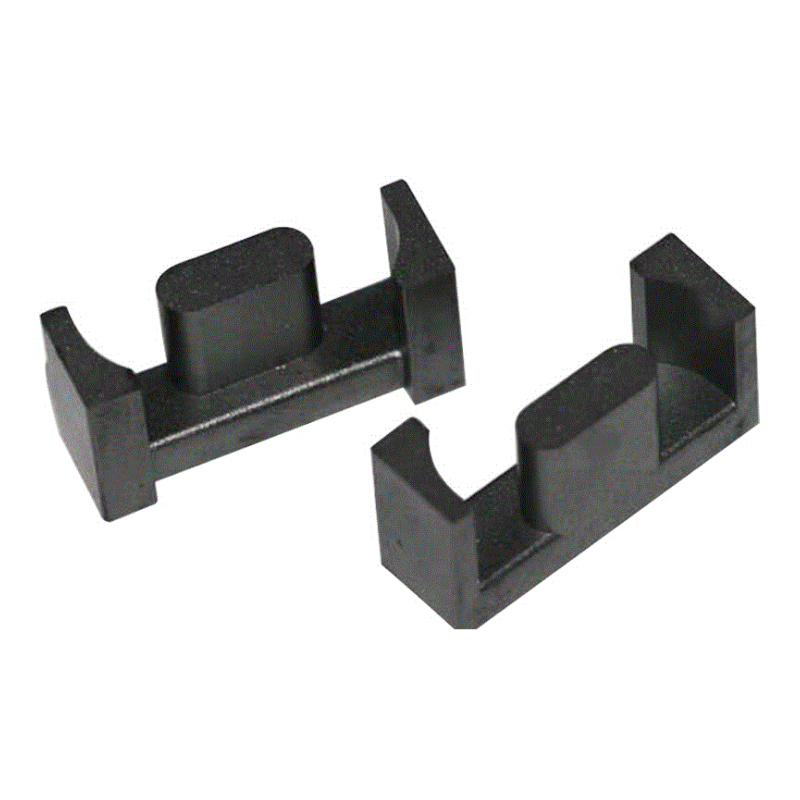

	FBFECO-06	5.3g/set	Персональные компьютеры40	46.1миллиметр	22.7миллиметр²	1046.47миллиметр³	2300±25%	≥215	6Ω	EPC19 PC40 с ферритовым сердечником, высокочастотный трансформатор, мощное сжатие		Send Order
	FBFECO-07	5.2g/set	Персональные компьютеры40	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	ER3940PC40/ETD39 ферритовый магнитный материал, высокочастотный мощный сердечник		Send Order
	FBFECO-08	200g/set	Персональные компьютеры44	15.4миллиметр	327миллиметр²	37440миллиметр³	2300±25%	>230	6.5Ω	Магнитный материал EQ3814 PC44 Ферритовый сердечник Марганец-Цинковый феррит		Send Order
	FBFECO-09	5.2g/set	Персональные компьютеры44	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	EFD30 высокочастотный высоковольтный трансформатор высокой мощности с магнитным сердечником UF-типа магнитный сердечник из мягкого магнитн�		Send Order

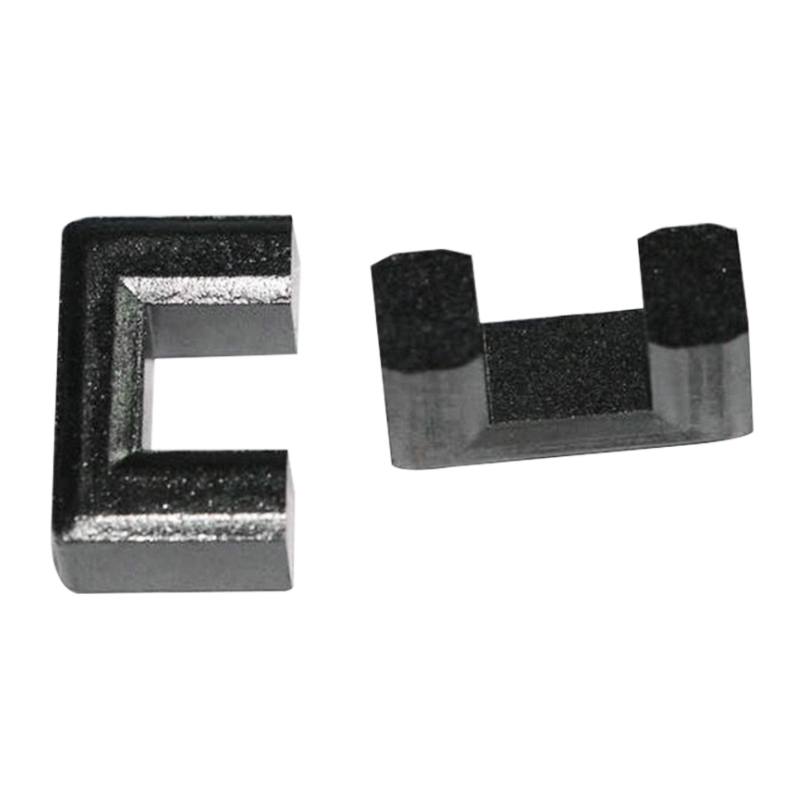

	FBFECO-10	5.2g/set	Персональные компьютеры44	76.45миллиметр	17.4миллиметр²	270.7миллиметр³	12000±25%	≥110	6.5Ω	uu10.5 Высокая проводимость AL4000		Send Order

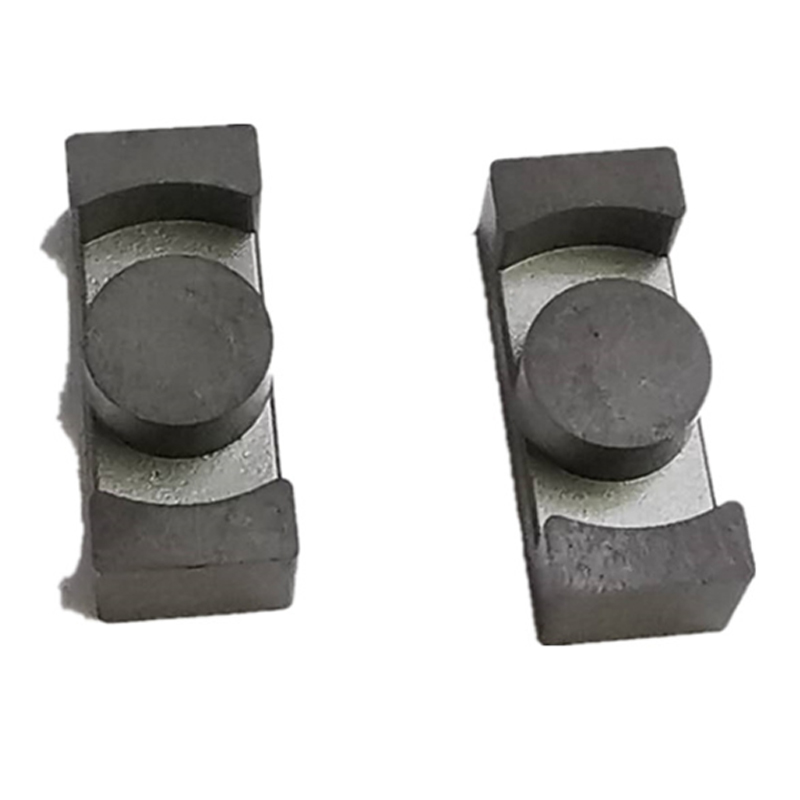

	FBFECO-11	0.7g/set	Персональные компьютеры40	14.2миллиметр	8.47миллиметр²	12миллиметр³	2300±25%	>210	6.5Ω	ER9.5 PC44 тип марганцево-цинковый ферритовый сердечник высокочастотного электронного трансформатора		Send Order

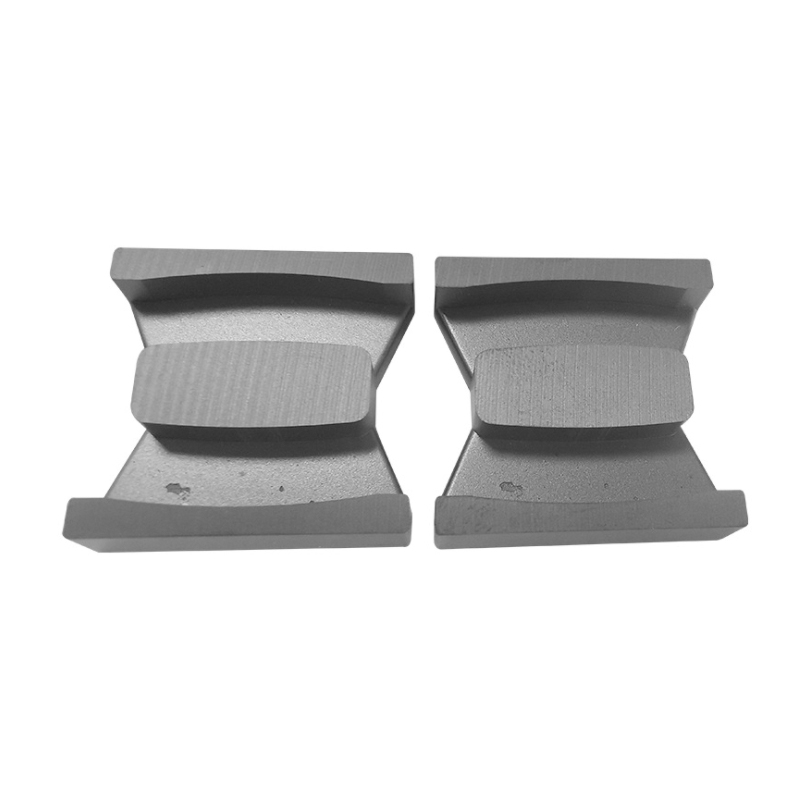

	FBFECO-12	38g/set	/	41.07миллиметр	113.49миллиметр²	4661.8миллиметр³	/	/	/	Магнитный сердечник ED2627 Материал PC95 мягкий ферритовый магнитный сердечник с высокой проницаемостью		Send Order
	FBFECO-13	200g/set	Персональные компьютеры95	15.4миллиметр	327миллиметр²	37440миллиметр³	2300±25%	>230	6.5Ω	Магнитный сердечник ATQ1815 PC95 с высокой проницаемостью, черный ферритовый сердечник		Send Order
	FBFECO-14	5.2g/set	Персональные компьютеры95	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	RM8 [PC95] без ферритового сердечника слота для карт		Send Order
	FBFECO-15	5.2g/set	Персональные компьютеры95	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	EDR2009 Core PC95 Материал мягкого сердечника Ферритовый сердечник		Send Order
	FBFECO-16	5.2g/set	Персональные компьютеры44	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	ED21*37PC44 ферритовый сердечник трансформатора		Send Order
	FBFECO-17	5.2g/set	Персональные компьютеры44	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	DR6*8 I-образный ферритовый сердечник с никелевым сердечником высокой мощности		Send Order

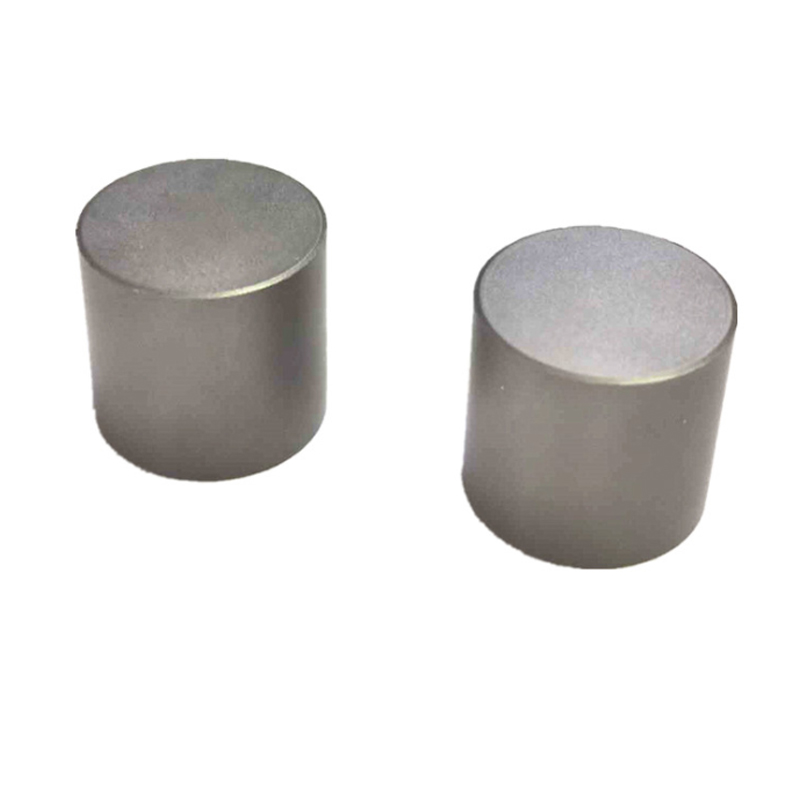

	FBFECO-18	200g/set	Персональные компьютеры40	15.4миллиметр	327миллиметр²	37440миллиметр³	2300±25%	>230	6.5Ω	Цилиндрический ферритовый сердечник 20*20 с горизонтальным каркасом 6+6 ER82		Send Order
	FBFECO-19	5.2g/set	Персональные компьютеры44	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	EP13 PC44 магнитно-мягкий материал, ферритовый сердечник из марганца и цинка		Send Order
	FBFECO-20	64g/set	Персональные компьютеры40	61.3миллиметр	201миллиметр²	12350миллиметр³	2300±25%	>230	6.5Ω	POT4020pc40/pc44/pc95 сердечник Ферритовый силовой сердечник		Send Order
	FBFECO-21	7.5g/set	YR28	46.1миллиметр	32.2миллиметр²	/	2300±25%	>215	6.5Ω	размер 49,5*1,0 мм, материал PC95, непористый магнитный лист для беспроводной зарядки		Send Order
	FBFECO-22	7.5g/set	Персональные компьютеры40	46.1миллиметр	32.2миллиметр²	/	2300±25%	>215	6.5Ω	размер 49,5*1,0 мм, материал PC95, непористый магнитный лист для беспроводной зарядки		Send Order
	FBFECO-23	/	Персональные компьютеры40	270миллиметр	784миллиметр²	222656миллиметр³	2300±25%	>220	6.5Ω	Магнитный сердечник UF80/64,5 для зарядного устройства автомобиля.		Send Order
	FBFECO-24	5.2g/set	Персональные компьютеры44	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	UI93 Автомобильная зарядная свая с магнитным сердечником		Send Order

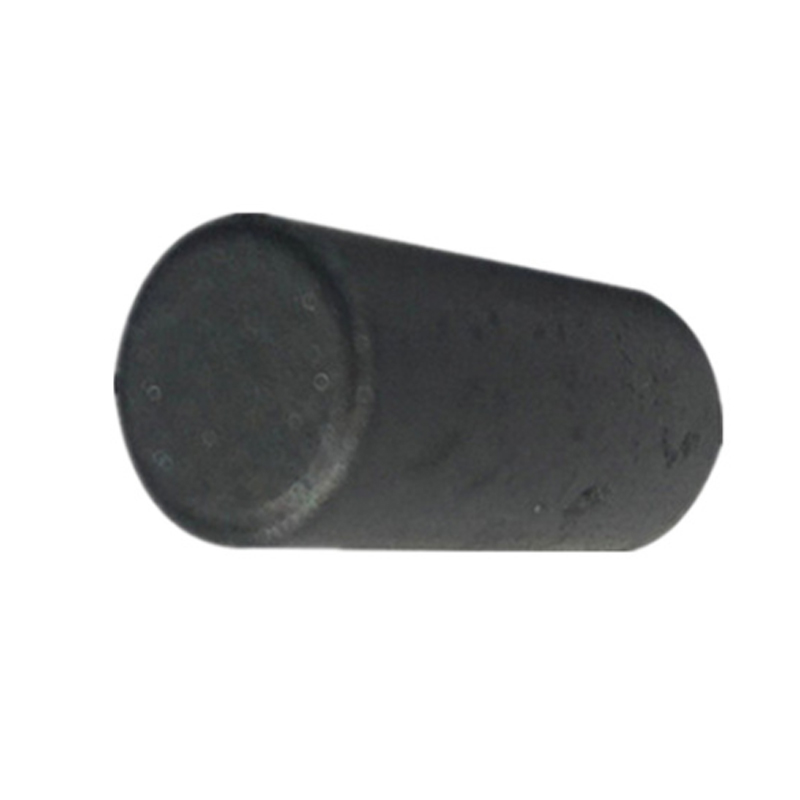

	FBFECO-25	5.2g/set	Персональные компьютеры44	15.4миллиметр	17.4миллиметр²	270.7миллиметр³	2300±25%	>220	6.5Ω	Магнитный стержень FBFECO-25 R6*20.		Send Order

•


  Что такое ферритовый магнитный сердечник (высокочастотный магнитный проводящий материал)?

  Ферритовый сердечник состоит в основном из трех металлических элементов: железа (FE), марганца (MN) и цинка (Zn). Его часто называют марганцево - цинковым ферритом. У кольцевого ферритового сердечника нет воздушного зазора, площадь поперечного сечения одинакова, поэтому магнитный эффект очень высок.




  Ферритовые кольца имеют множество спецификаций и размеров, которые могут быть выбраны в зависимости от материала магнитного кольца, и могут быть использованы различные покрытия для упрощения обмотки и повышения напряжения пробоя.




  Ферритовые сердечники изготовлены из компактных и однородных керамических конструкций, неметаллических магнитных материалов с низкой коэрцитивностью, также известных как мягкие ферритовые сердечники. Он состоит из оксида железа (Fe2O3) и оксидов или карбонатных соединений одного или нескольких других металлов, таких как марганец, цинк, никель, магний. Ферритовое сырье прессуется, спекается при 1300 °C и в конечном итоге перерабатывается в готовый сердечник, отвечающий требованиям применения. По сравнению с другими типами магнитных материалов феррит имеет преимущества высокой магнитной проницаемости, высокого сопротивления и низких потерь вихревого потока в широком диапазоне частот. Эти свойства материала делают феррит идеальным материалом для производства высокочастотных трансформаторов, широкополосных трансформаторов, регулируемых индукторов и других высокочастотных схем от 10 кГц до 50 МГц.




  Использование ферритовых сердечников

  обмотка, обернутая вокруг ферритового сердечника, может быть изготовлена из индуктора или трансформатора и широко используется в приборах, средствах связи и бытовой технике. Ферритовые сердечники имеют много марок материалов и различных геометрических форм, включая цилиндрическую, I - образную, шапкообразную, однодырную, двухдырочную, четырехлунную, U - образную, резервуарную, E - образную, EI - образную, EC - образную, RM - образную, PQ - образную и EP - форму, как показано на прилагаемом рисунке. Каждая форма магнитного сердечника состоит из серии, выбранной пользователем. Ферритовые сердечники имеют широкий выбор. Различные материалы и формы могут быть выбраны в зависимости от различных магнитных параметров. Из - за низких магнитных потерь при высоких частотах они широко используются в коммутационных источниках питания (SMPS), радиочастотных (RF) трансформаторах и индукторах. Ферритовые сердечники различных форм и размеров используются в высокочастотных источниках питания и высококачественных телекоммуникационных рынках для индукторов, импульсных трансформаторов, высокочастотных трансформаторов и шумовых фильтров. Феррит имеет высокую магнитную проницаемость, хорошие температурные характеристики, низкую скорость распада и другие характеристики.





  Конкретные данные по ферритовым сердечникам

  По сравнению с полыми катушками того же объема, индукторы, изготовленные из обмотки катушки вокруг ферритового сердечника, имеют большую индуктивность и высокое значение Q (коэффициент качества). Например, Gu - 22x13 может быть сформирован магнитным сердечником. Когда он используется для создания 4 - миллиметрового индуктора, ему нужно всего лишь запутать 43 катушки. Если вы не используете резервуарный сердечник, вам нужно запутать 600 витков, чтобы получить 4 - миллиметровый индуктор. Можно заметить, что после использования магнитного сердечника объем индуктора или трансформатора может быть значительно уменьшен.
