Что такое сопротивление, сопротивление?
Сопротивление часто называют сопротивлением в повседневной жизни. Это элемент ограничения тока. После того, как резистор подключается к цепи, значение сопротивления резистора фиксировано, обычно с двумя выводами, которые могут ограничить ток, проходящий через ответвление, соединенное с ним. Сопротивление не может быть изменено, называется фиксированным резистором. С переменным сопротивлением называется потенциометр или переменный резистор. Идеальный резистор является линейным, то есть мгновенный ток, проходящий через резистор, пропорционален приложенному мгновенному напряжению. Сопротивление переменного напряжения. Один или два подвижных металлических контакта плотно прижимаются к открытому резистору. Положение контакта определяет сопротивление между любым концом резистора и контактом. резистор намотки
Конечное напряжение имеет определенную функциональную связь с током, что отражает способность преобразовывать электрическую энергию в другие формы. Он выражается буквой R, в единицах Омега. Лампочки, нагревательные линии, резисторы и другое фактическое оборудование могут быть представлены как резисторные элементы.
Значения сопротивления элементов сопротивления обычно связаны с температурой, материалом, длиной и площадью поперечного сечения. Физическая величина сопротивления, на которое влияет температура, - это температурный коэффициент, который определяется как процент сопротивления при повышении температуры на 1°С. Основным физическим свойством сопротивления является преобразование электрической энергии в тепловую. Можно также сказать, что это расходный элемент, через который ток генерирует внутреннюю энергию. Сопротивление обычно играет роль разделения напряжения и шунта в цепи. Для сигналов сигналы AC и DC могут проходить через резистор. Углеродные и металлические мембранные резисторы
Что такое классификация сопротивления?
Классификация по вольт - ампер - характеристикам
Для большинства проводников сопротивление остается практически неизменным при определенных температурах. Такое сопротивление называется линейным сопротивлением. Сопротивление некоторых материалов заметно меняется в зависимости от тока (или напряжения), а его V - A характеризуется кривой. Такое сопротивление называется нелинейным сопротивлением. Под действием заданного напряжения (или тока) отношение напряжения к току является статическим сопротивлением рабочей точки, а наклон на V - a - динамическим сопротивлением. Выражение характеристик нелинейного сопротивления является сложным, но эти нелинейные отношения широко используются в электронных схемах.
Классификация по материалам

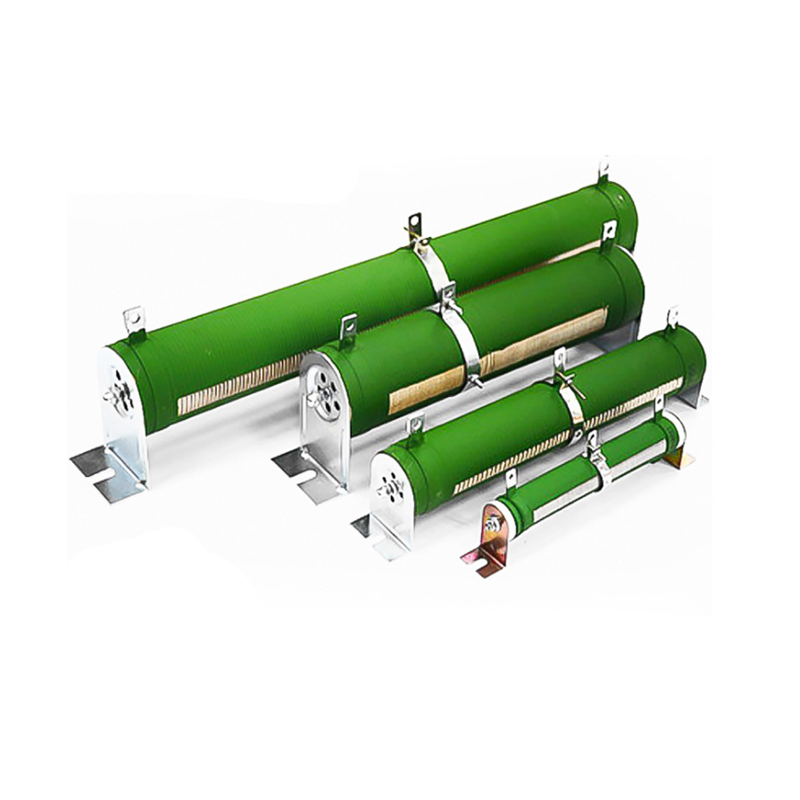

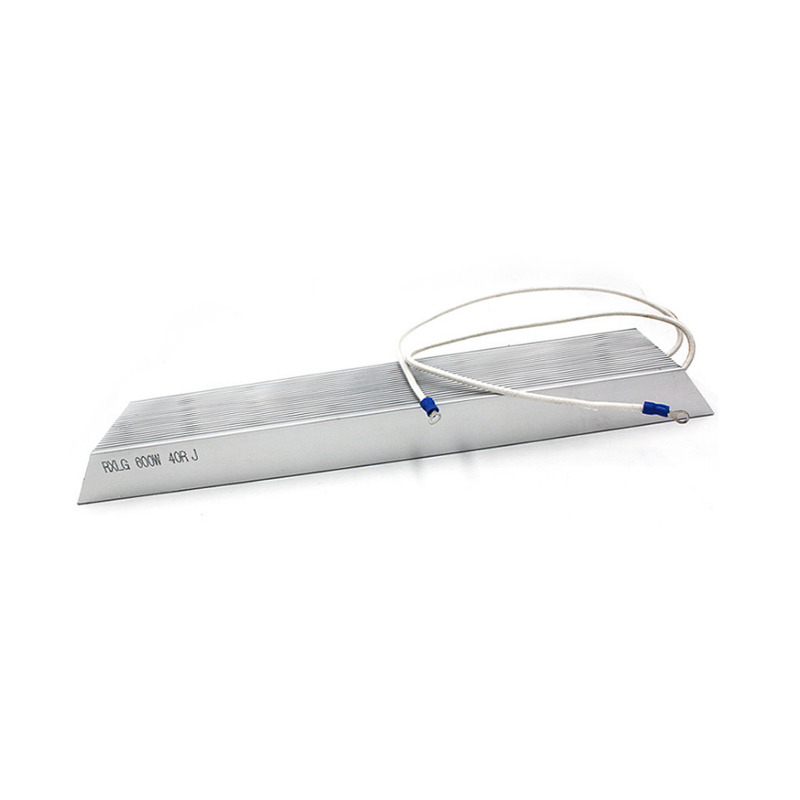

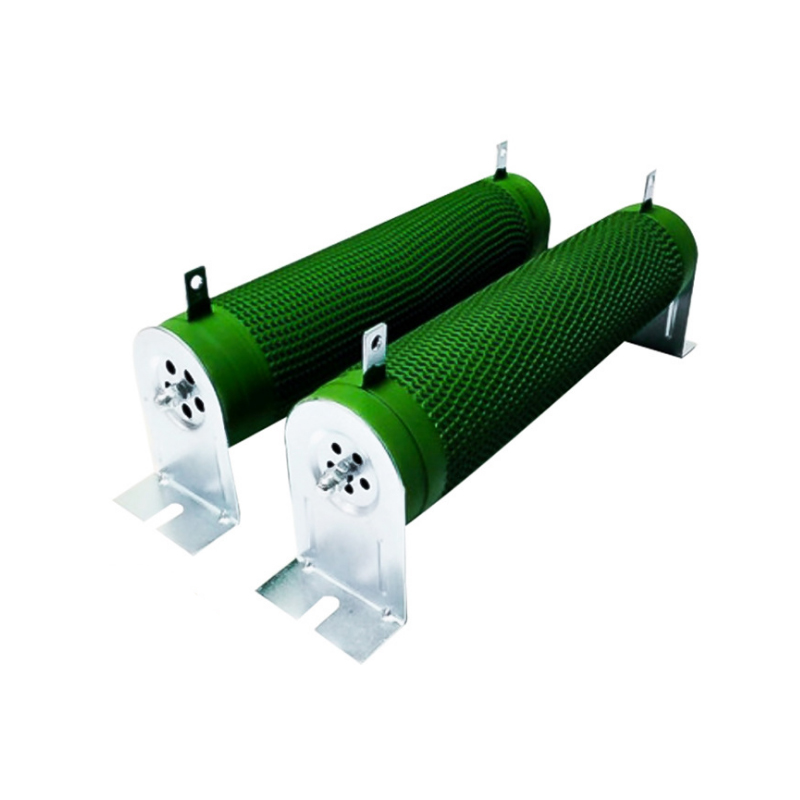

А. Сопротивление проволочной обмотки образуется путем намотки проволоки сопротивления. Сопротивление изготавливается из высокорезистивного сплава, обернутого вокруг изоляционного каркаса, с наружным покрытием термостойкой эмалевой изоляцией или изоляционной краской. Сопротивление обмотки имеет характеристики низкого температурного коэффициента, высокой точности сопротивления, хорошей стабильности, термостойкости и коррозионной стойкости. В основном используется в качестве прецизионного мощного сопротивления. Недостатками являются низкая производительность высоких частот и большая постоянная времени.
b. Резисторы синтеза углерода изготовлены из углерода и синтетических пластмасс.

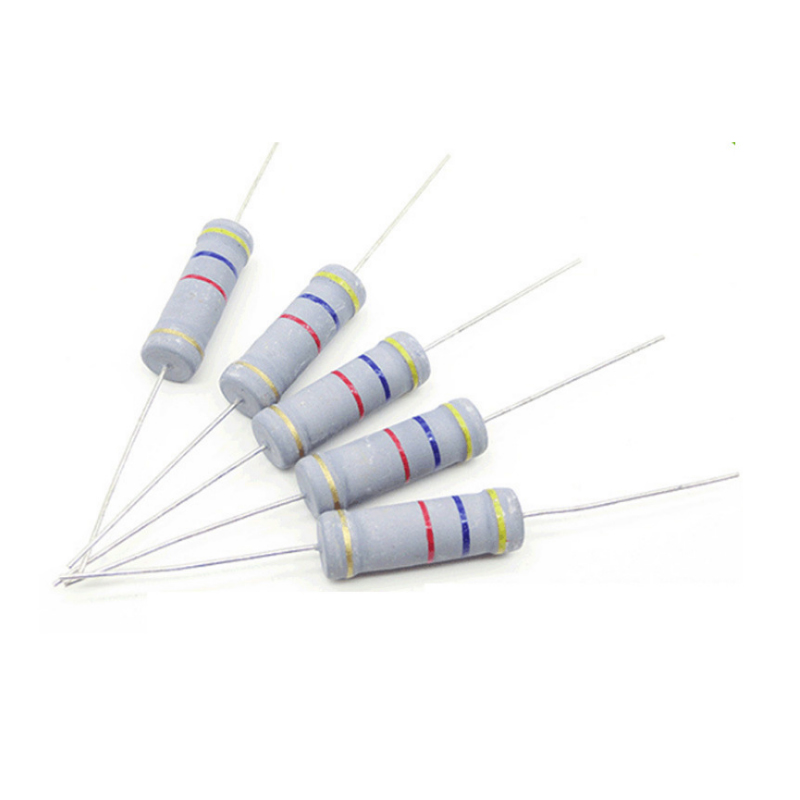

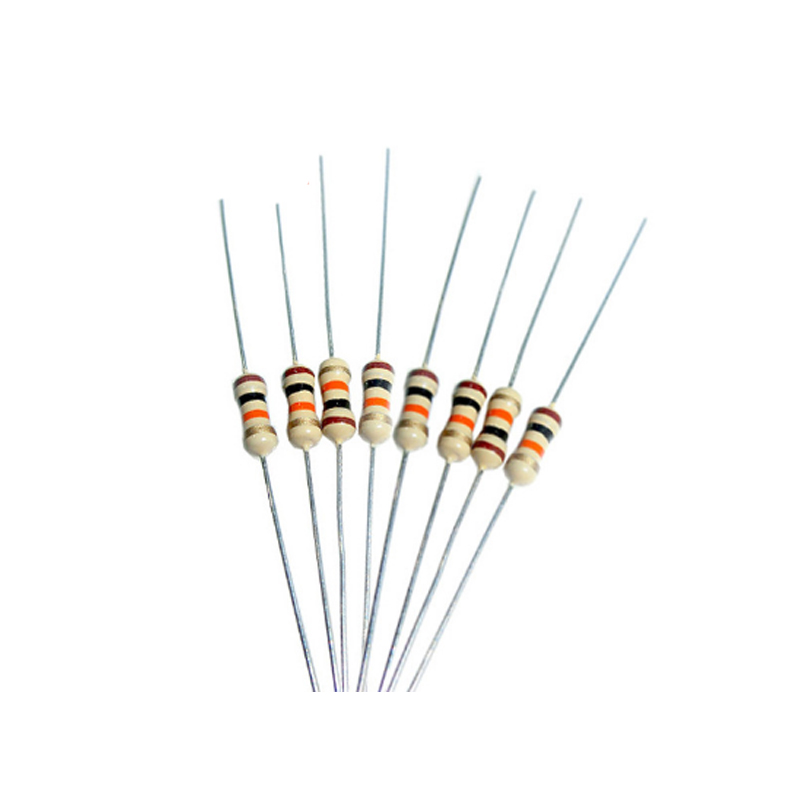

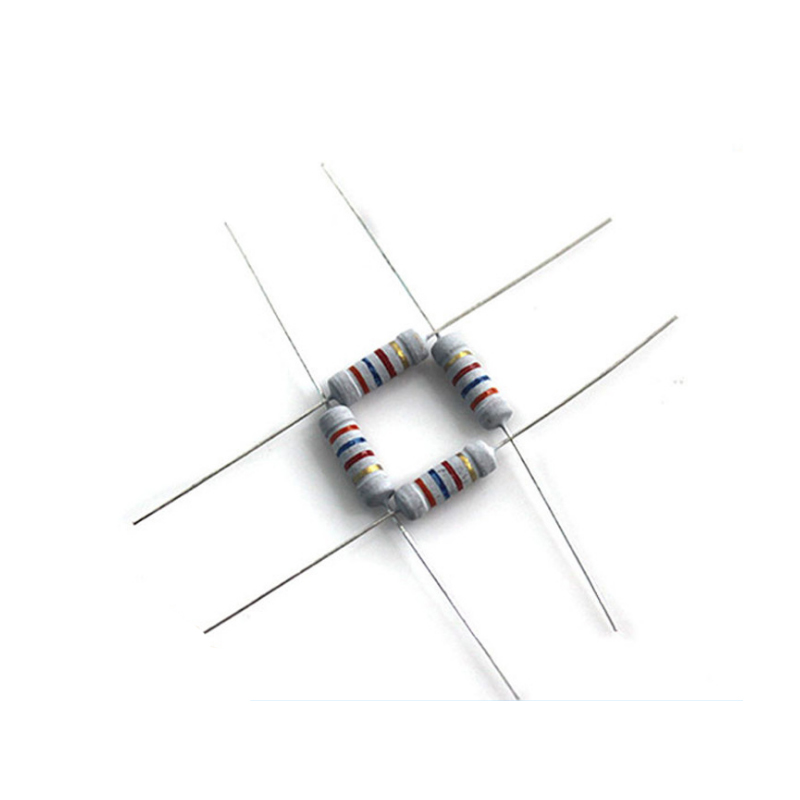

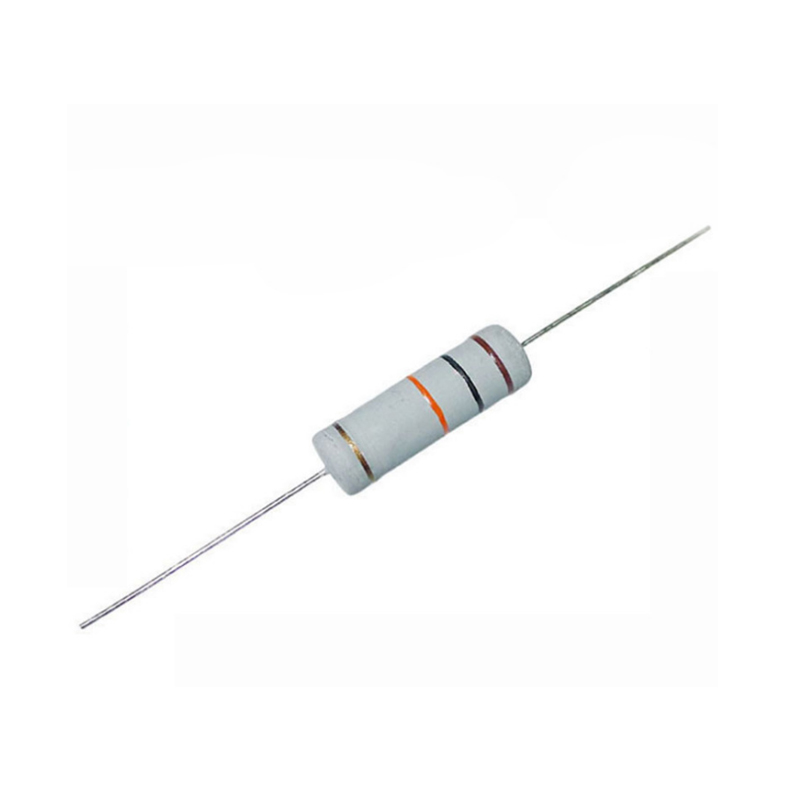

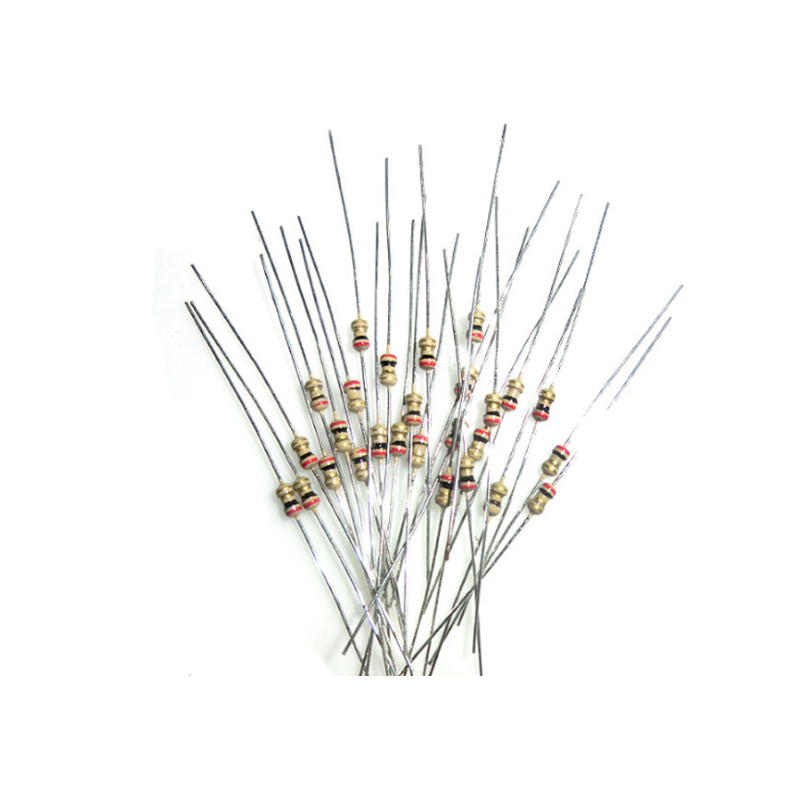

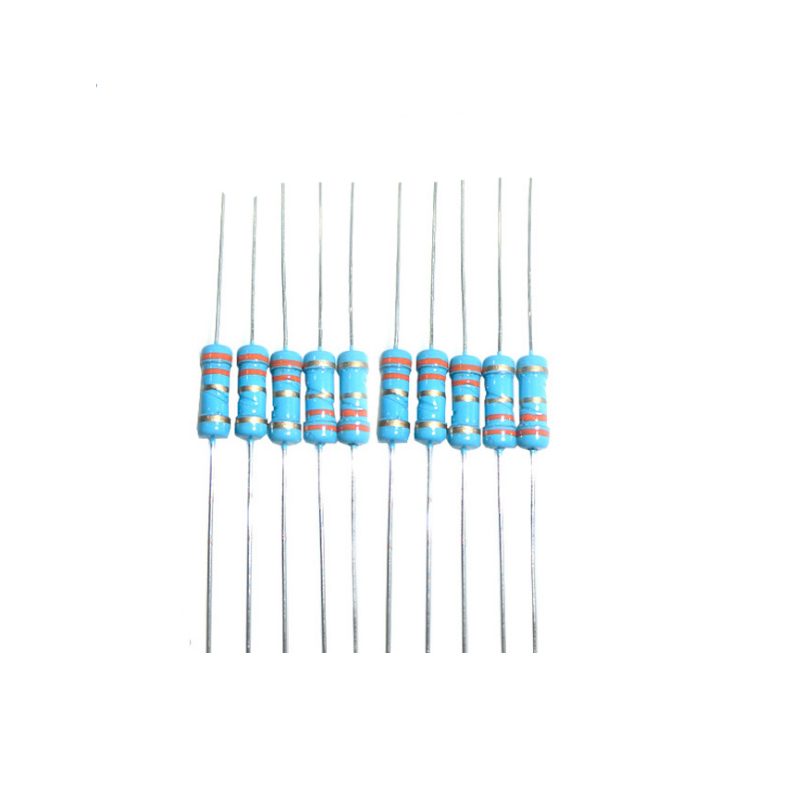

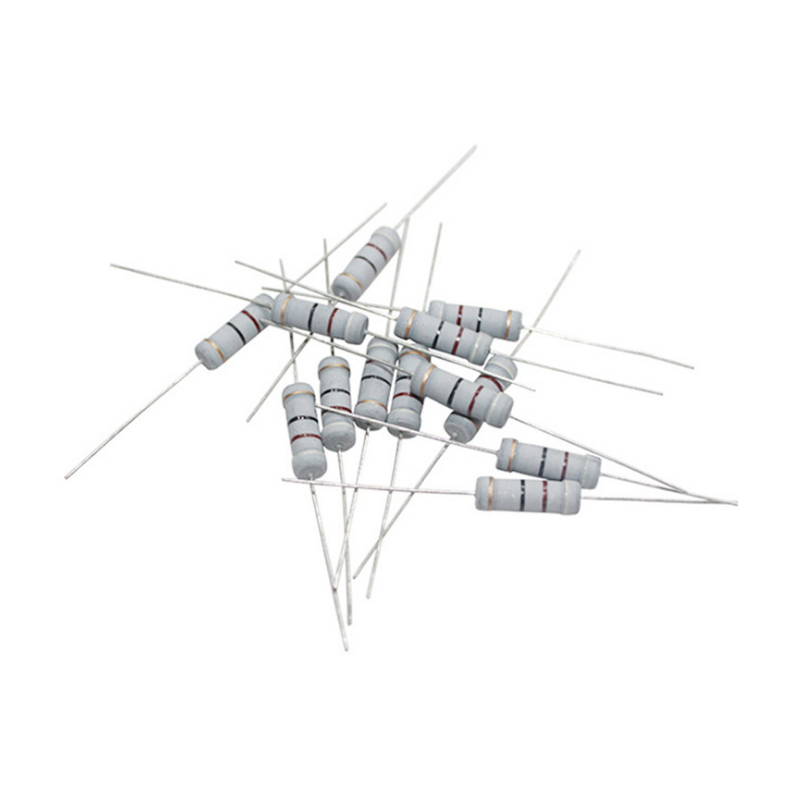

c. Резисторы на углеродной пленке изготовлены путем нанесения слоя углерода на керамические трубы и осаждения кристаллического углерода на каркас керамических стержней. Углеродный мембранный резистор является наиболее широко используемым резистором в настоящее время, потому что он имеет преимущества низкой стоимости, стабильной производительности, широкого диапазона сопротивлений, температурного коэффициента и низкого коэффициента напряжения.

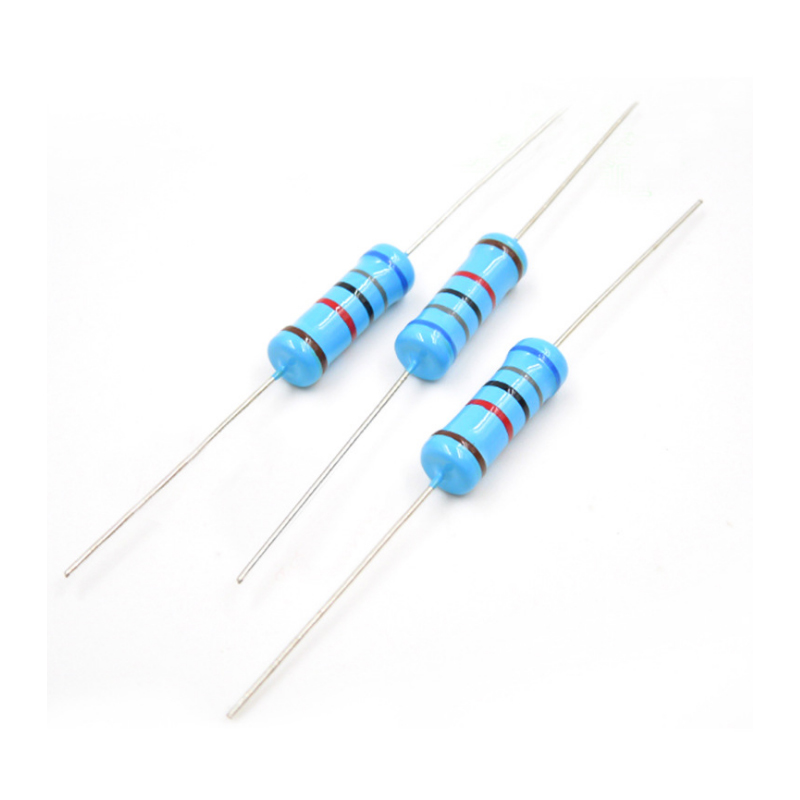

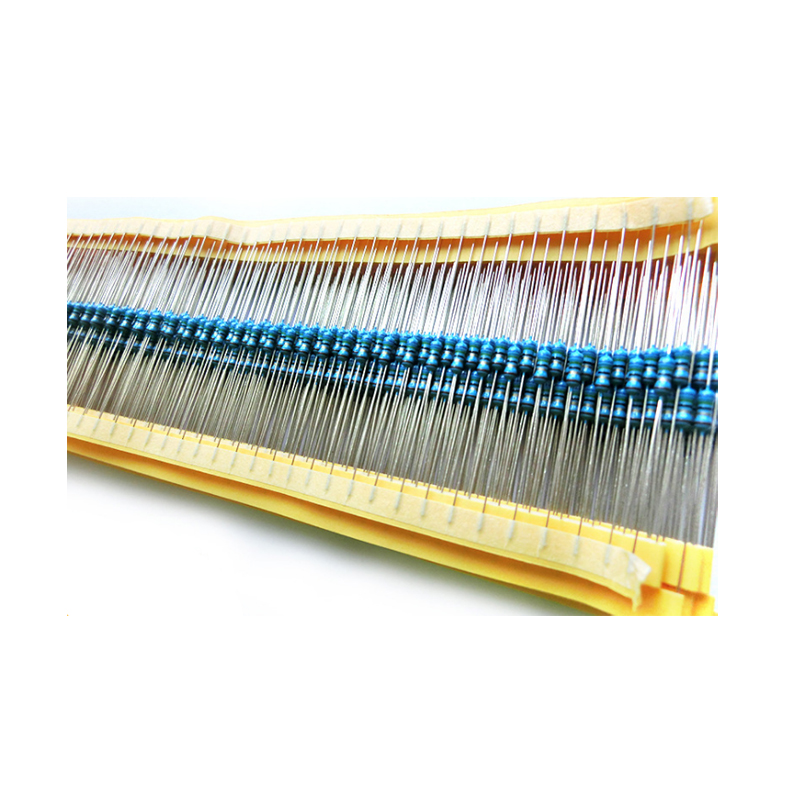

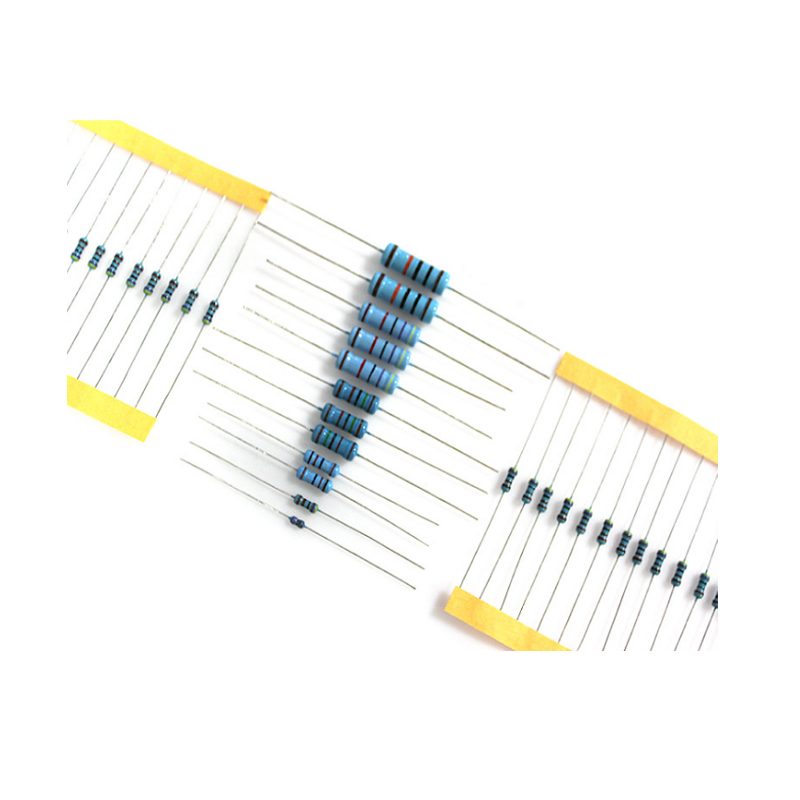

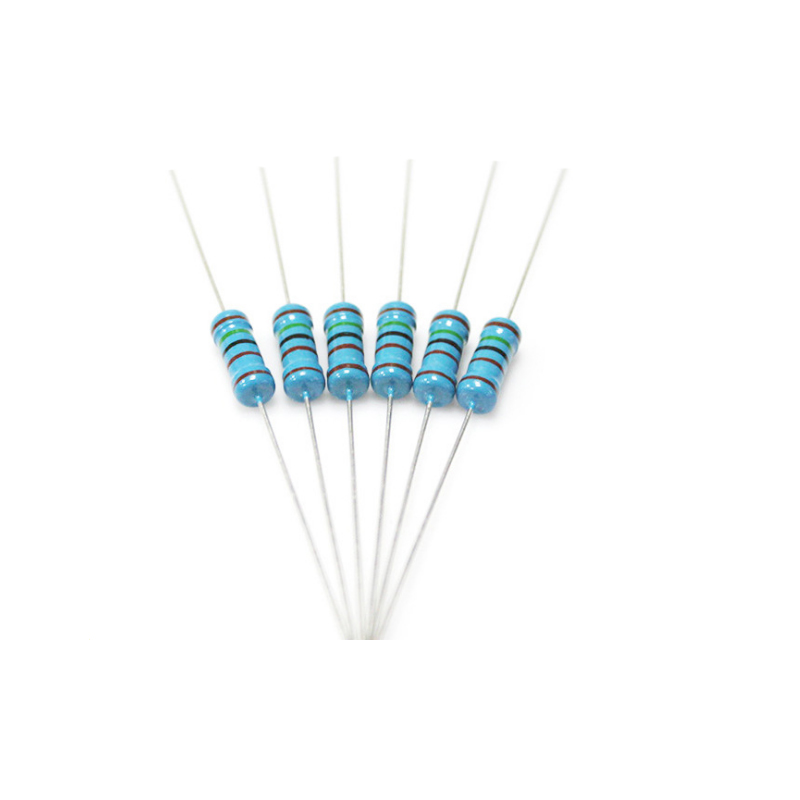

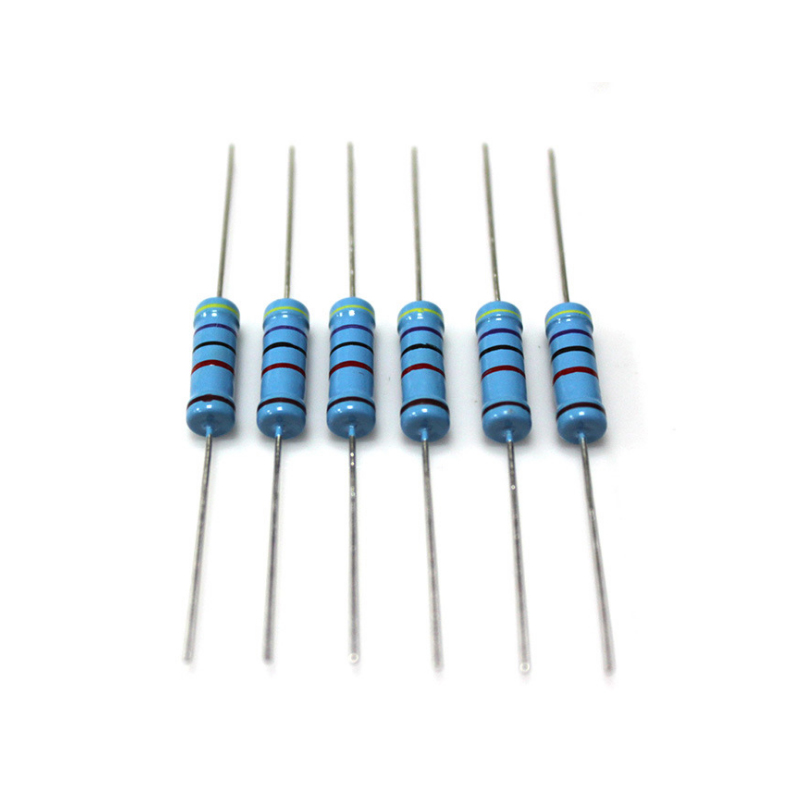

d. Металлические мембранные резисторы образуются путем нанесения слоя металла на керамические трубы и испаряют легированные материалы на поверхность каркаса керамических стержней посредством вакуумного испарения.
По сравнению с сопротивлением углеродной пленки сопротивление металлической пленки имеет преимущества высокой точности, хорошей стабильности, низкого шума и низкого температурного коэффициента. Он широко используется в приборах и средствах связи.
e. МОП - резисторы образуются путем нанесения слоя оксида олова на фарфоровые трубы и осаждения слоя оксида металла на изоляционные стержни. Поскольку это сам по себе оксид, он стабилен при высоких температурах, устойчивый к тепловому удару, с сильной нагрузочной способностью. В зависимости от его использования, он обладает универсальностью, точностью, высокой частотой, высоким напряжением, высоким сопротивлением, высокой мощностью и сетью сопротивления.
Специальный резистор
Резистор плавления: также известный как резистор плавления, который при нормальных условиях выполняет двойную функцию сопротивления и предохранителя. Когда мощность цепи превышает номинальную мощность из - за неисправности, она расплавляется, как предохранитель, и отключает соединительную цепь.
1. Сопротивление предохранителя, как правило, меньше (0,33 Омега ~ 10K Ом) и меньше мощности. Типичные типы плавких резисторов включают: rf10, rf111 - 5 - символьные плавкие резисторы, rrd0910, rrd4911 и так далее.

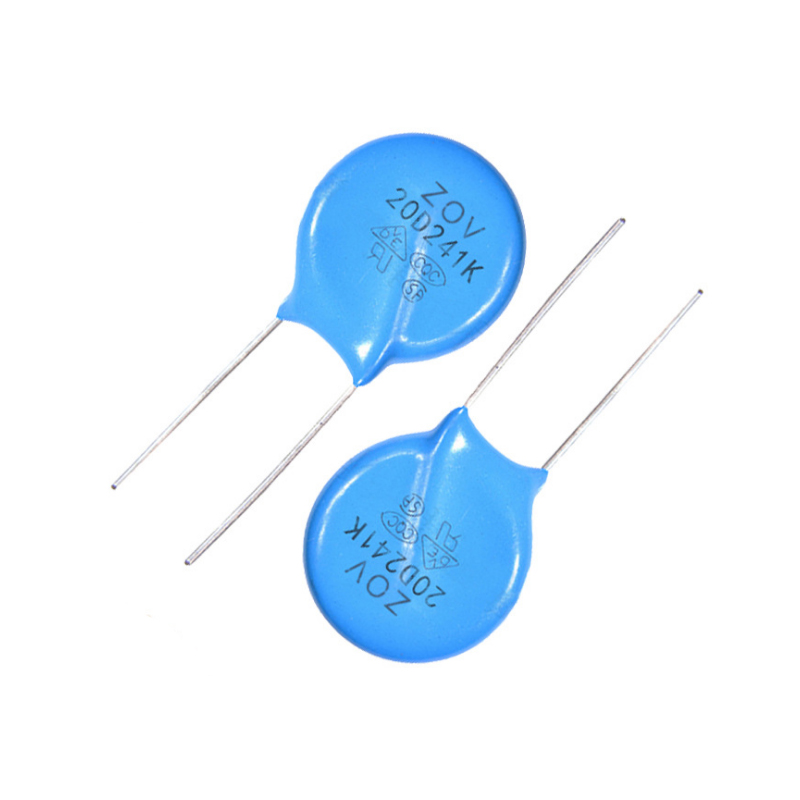

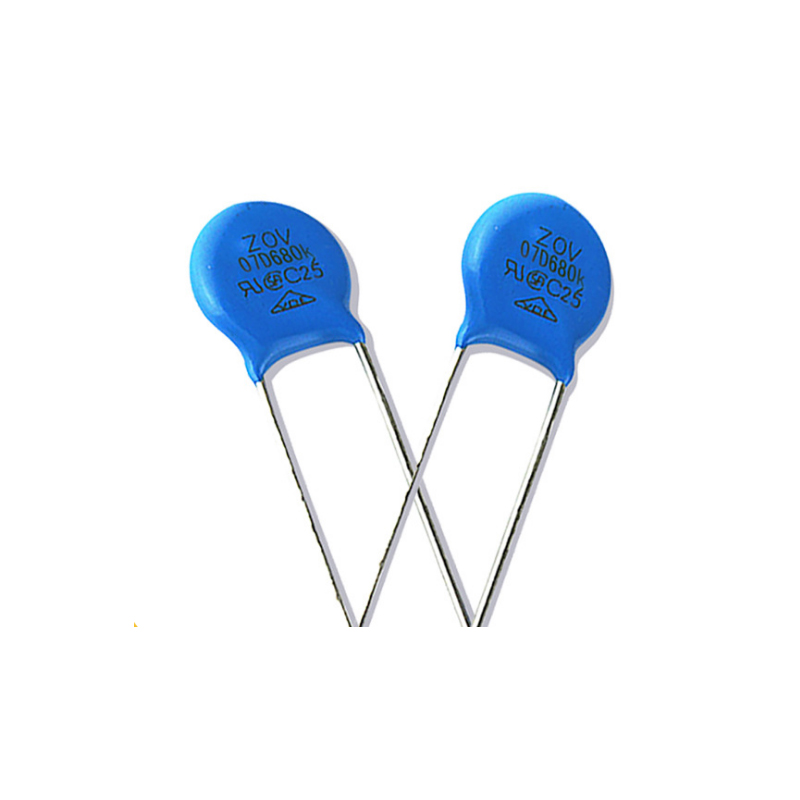

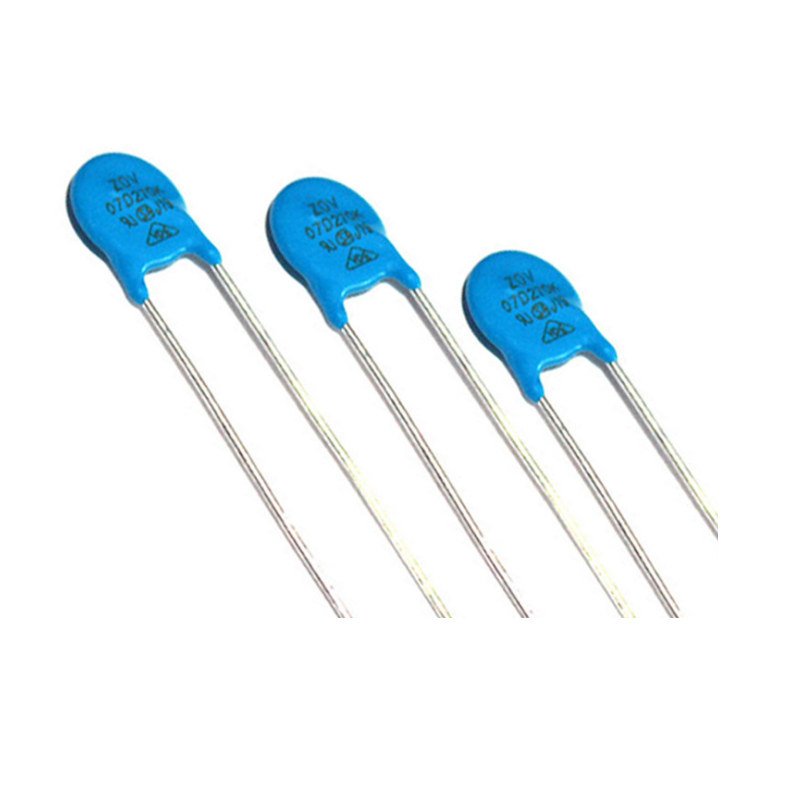

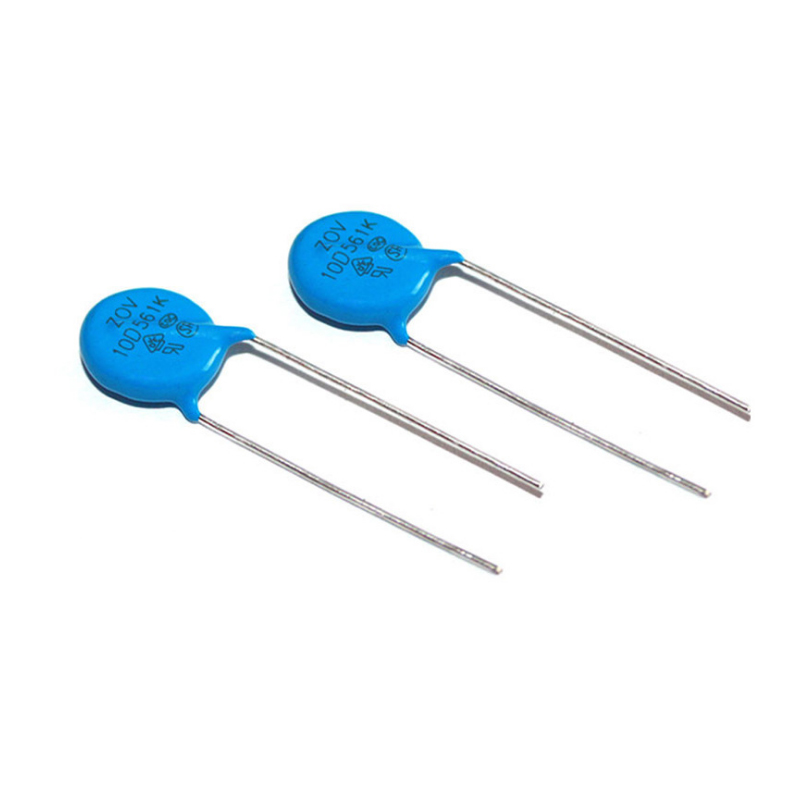

2. Чувствительное сопротивление: означает, что его значение сопротивления чувствительно к определенной физической величине (например, температура, влажность, свет, напряжение, механическая сила, концентрация газа и т. Д.). Когда эти физические величины изменяются, значения сопротивления чувствительных резисторов изменяются в зависимости от физических величин, показывая разные значения сопротивления. В зависимости от чувствительности к различным физическим величинам чувствительные резисторы можно разделить на чувствительные резисторы, такие как термочувствительные, влажные, светочувствительные, чувствительные к давлению, силовые, магнитные, газочувствительные и другие типы. Почти все материалы, используемые в чувствительных резисторах, являются полупроводниковыми материалами, также известными как полупроводниковые резисторы.

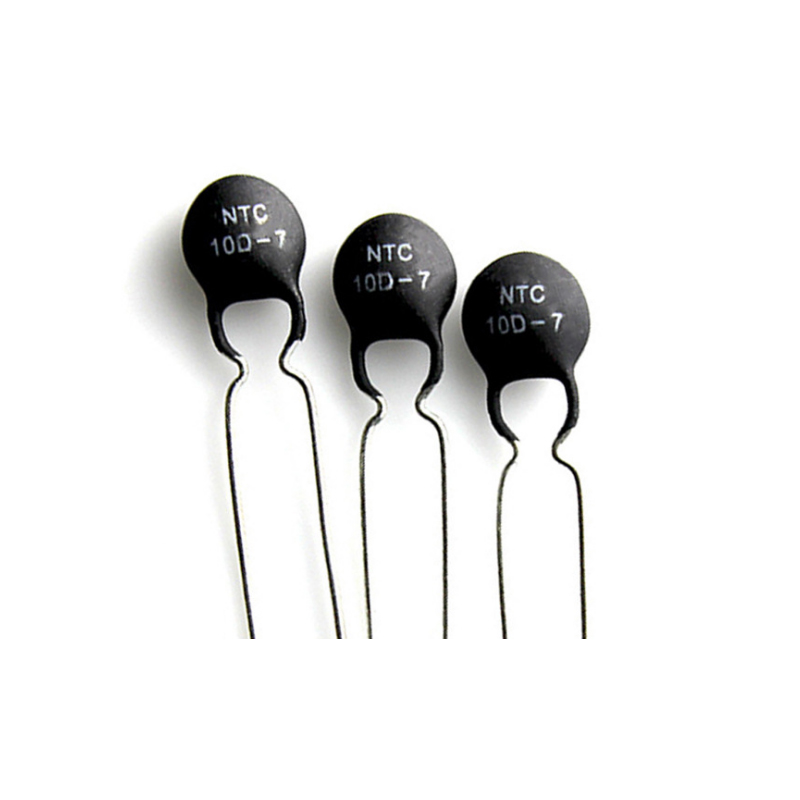

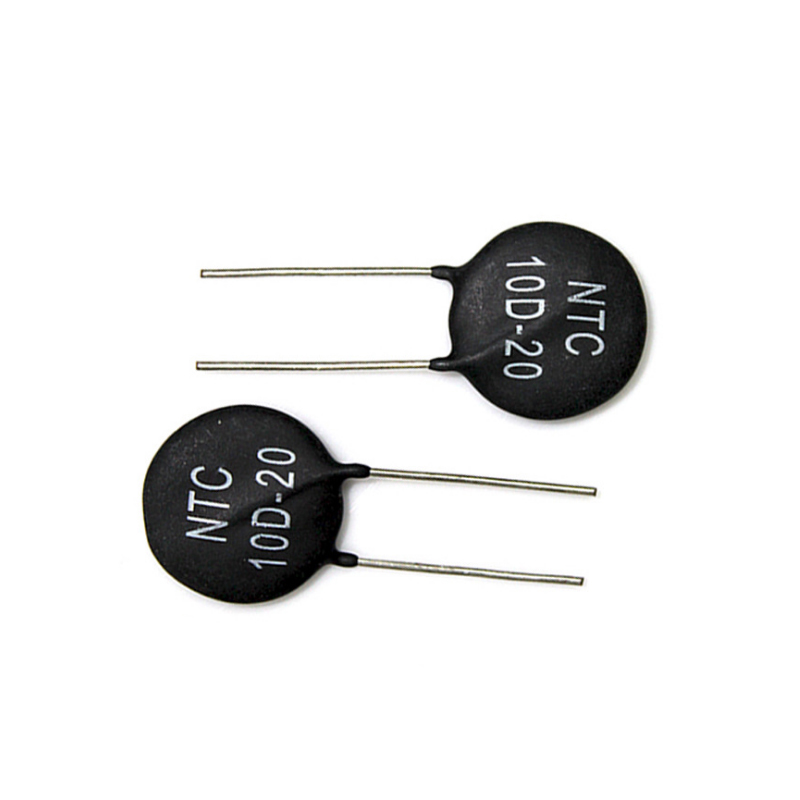

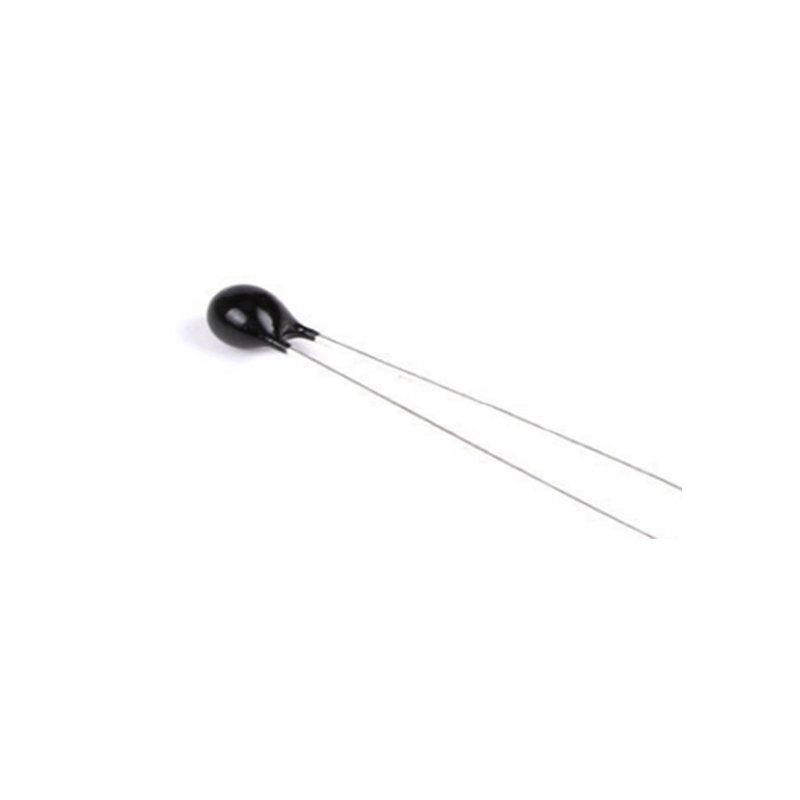

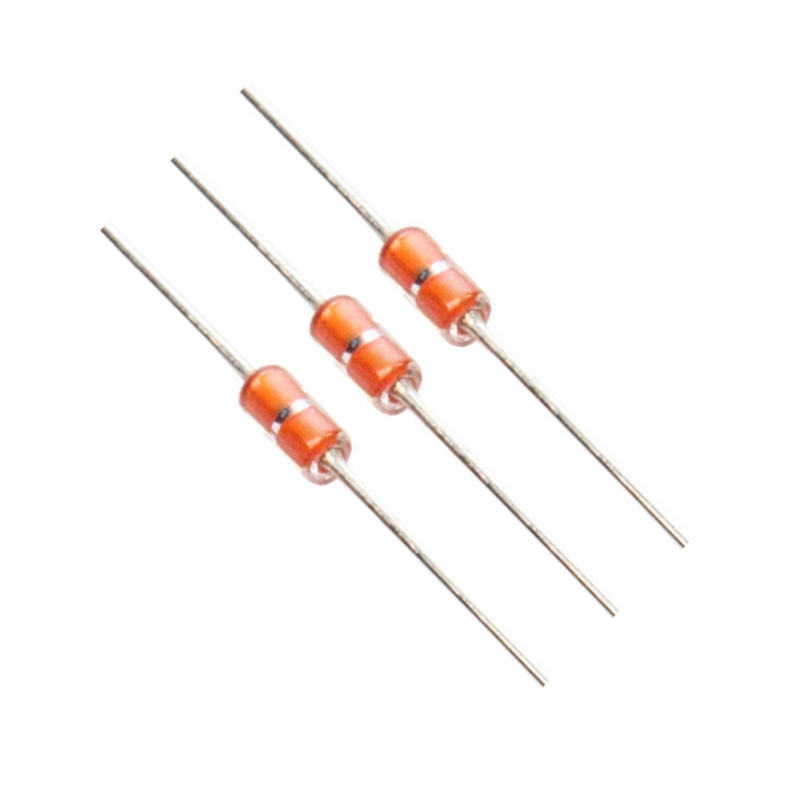

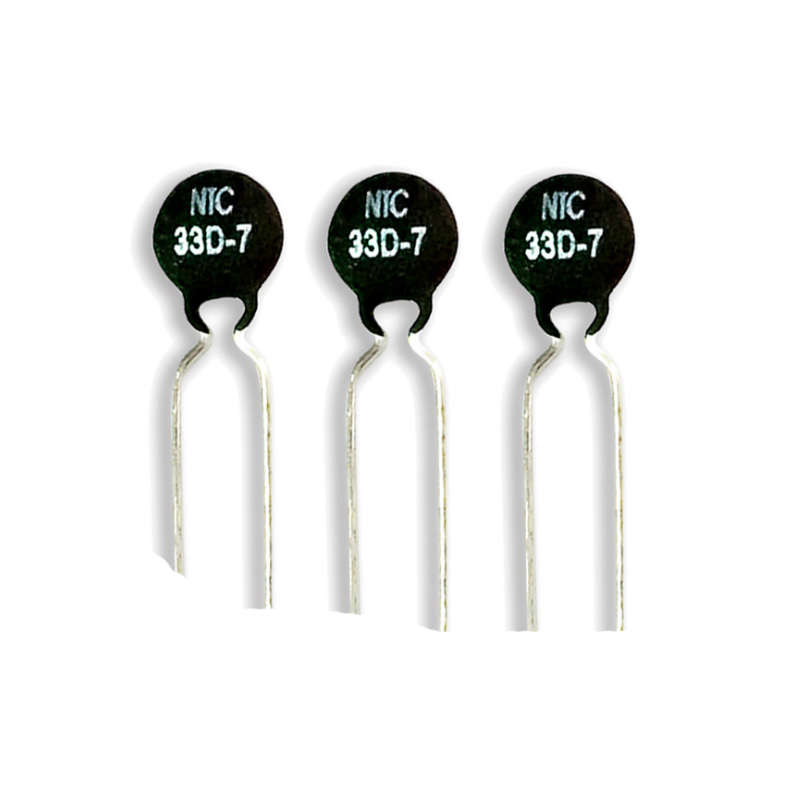

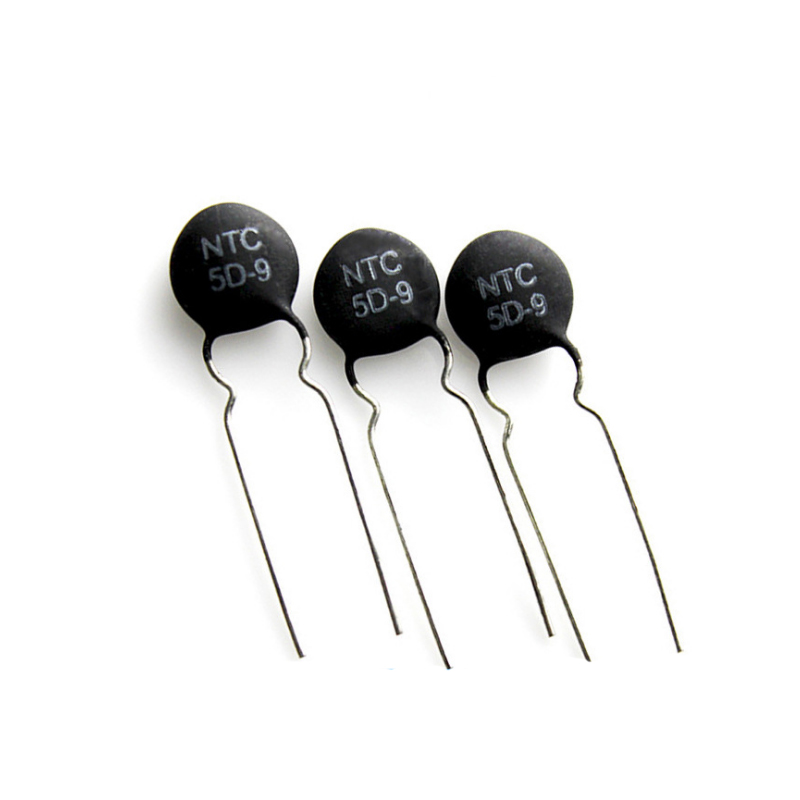

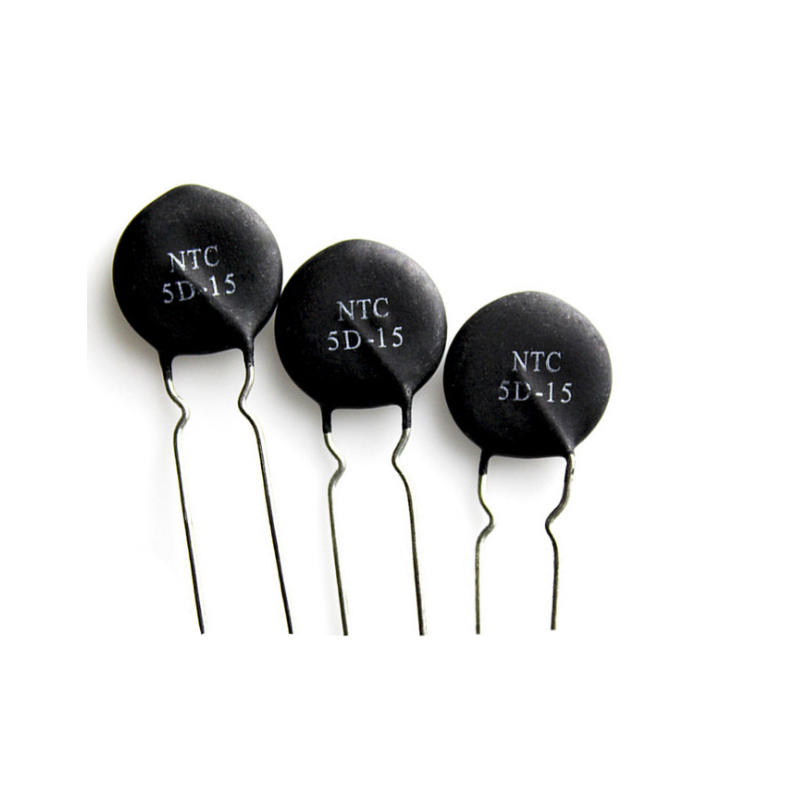

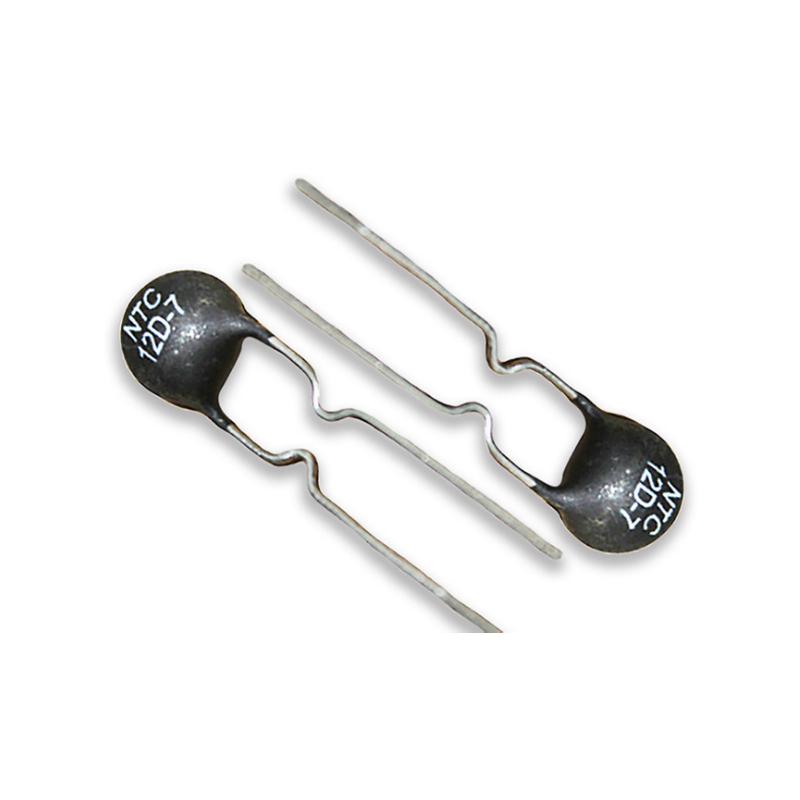

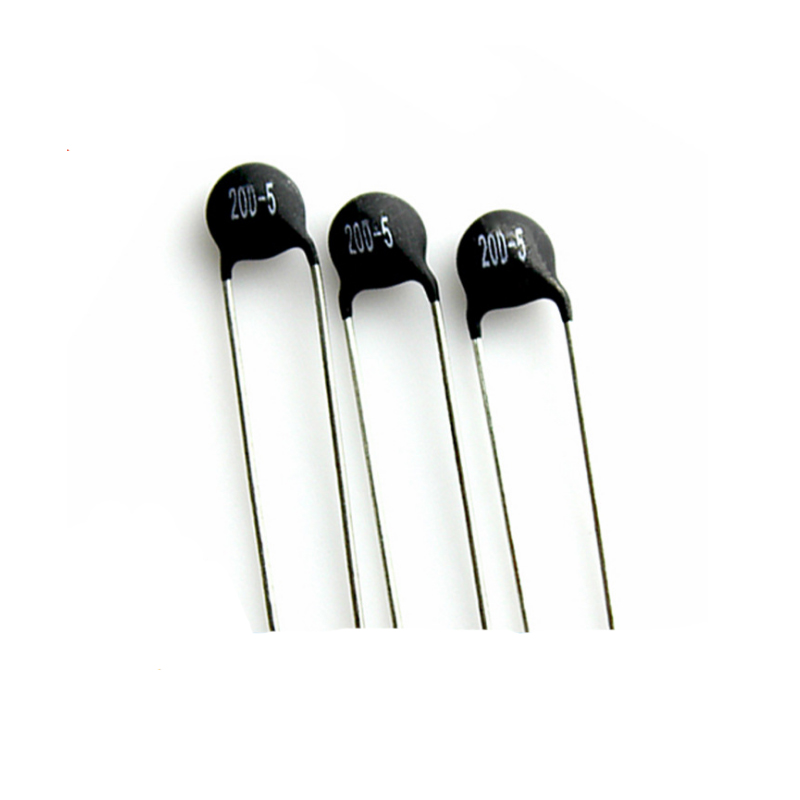

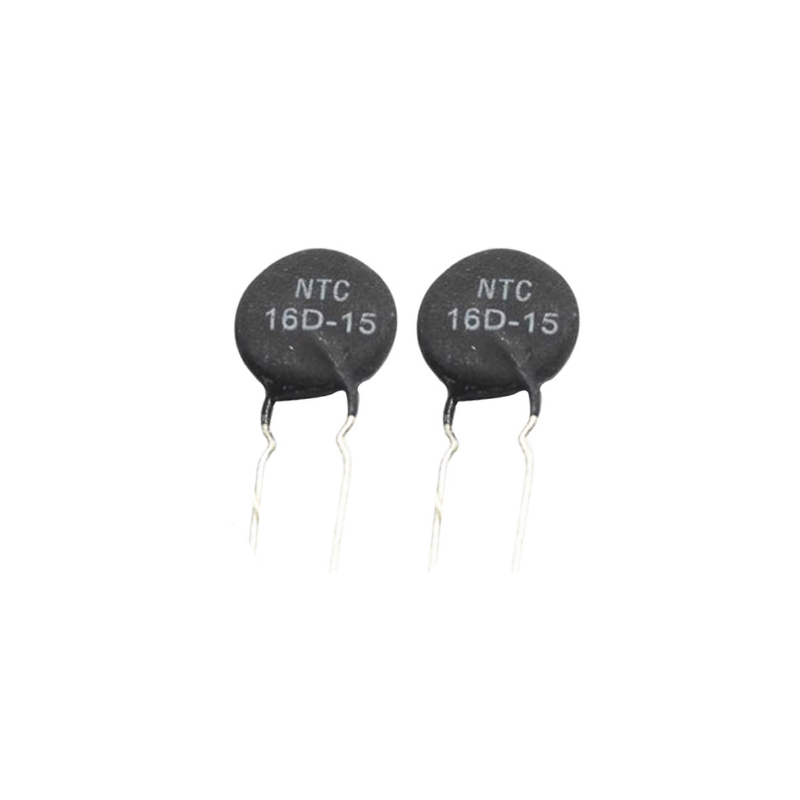

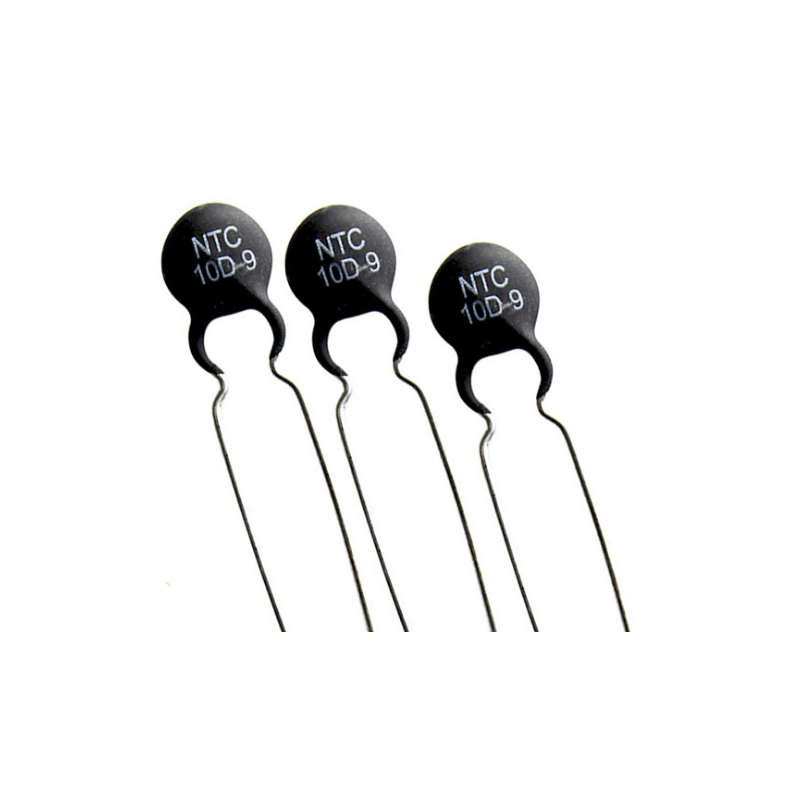

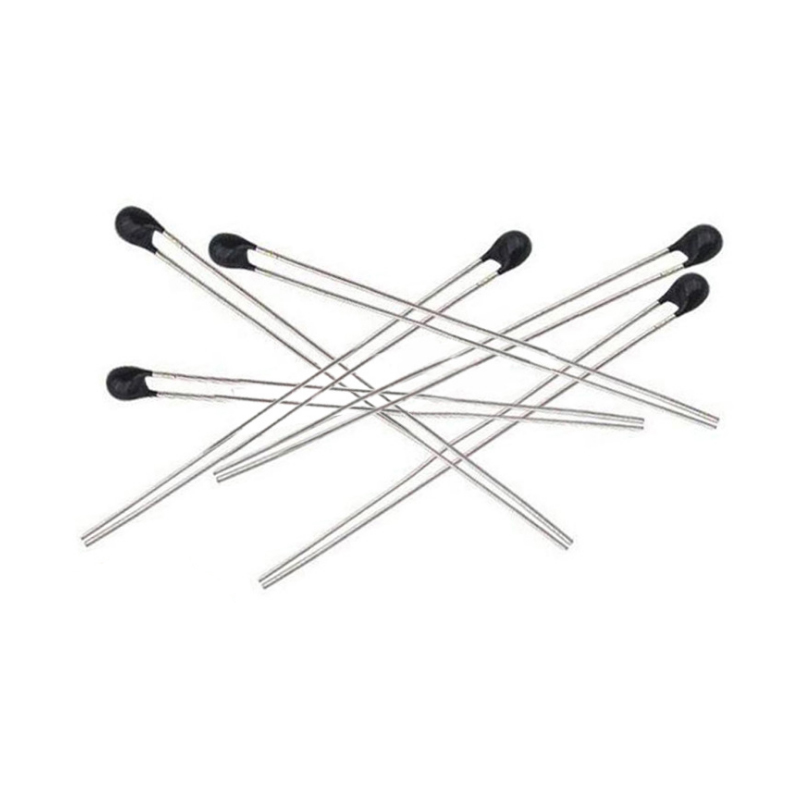

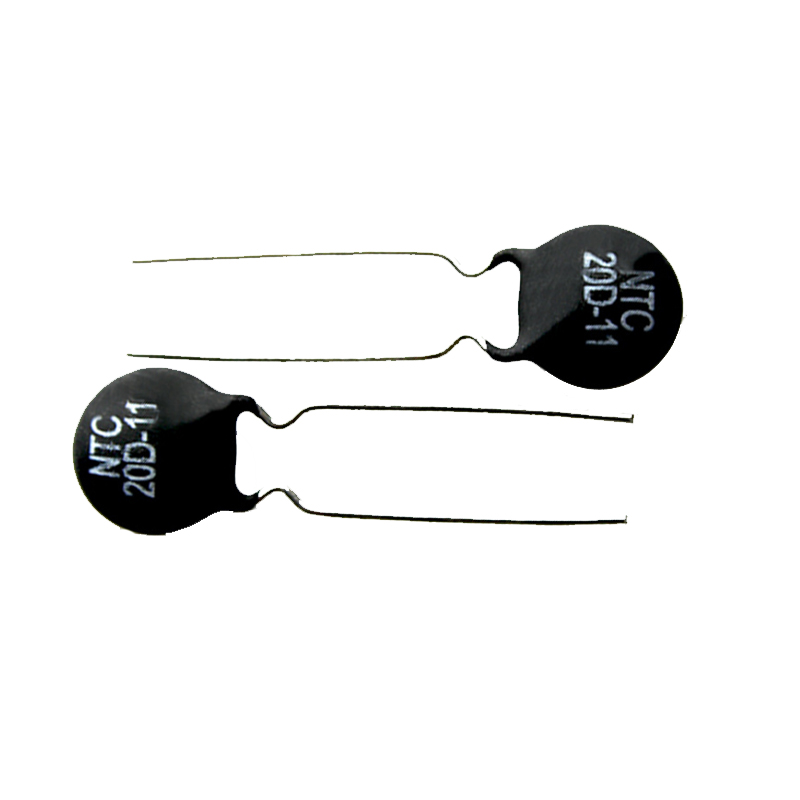

Сопротивление термистора изменяется с температурой, а сопротивление подъема температуры составляет термистор с отрицательным температурным коэффициентом (NTC). Термодисторы с отрицательным температурным коэффициентом широко используются и могут быть разделены на термисторы с обычным отрицательным температурным коэффициентом; термистор с отрицательным температурным коэффициентом стабильного давления; Температурные измерения отрицательного температурного коэффициента термистора и т. д.
Когда падающий свет усиливается, фоторезистор уменьшается, а когда падающий свет уменьшается, сопротивление увеличивается. МОП - резистор, стационарный резистор, резистор на углеродной пленке, резистор на тонкопленочном чипе
