Интегрированные схемы (в совокупности называемые полупроводниковыми компонентами)
Интегрированные схемы, сокращенно IC; Или микросхемы, микрочипы, чипы в электронных технологиях - это способ миниатюризации схем (в основном полупроводниковых устройств, включая пассивные компоненты и т. Д.) и обычно производятся на поверхности полупроводниковых чипов. Микрочип
Презентация
После изобретения транзисторов и их массового производства различные твердотельные полупроводниковые элементы, такие как диоды и транзисторы, широко использовались для замены функций и функций вакуумных ламп в схемах. К середине и концу 20 - го века достижения в области производства полупроводников сделали возможным создание интегральных схем. По сравнению с схемами ручной сборки, использующими один дискретный электронный элемент, ИС может интегрировать большое количество микротранзисторов в небольшой чип, что является огромным прогрессом. Масштабы, производительность, надежность и модульный подход к проектированию схем обеспечивают быстрое внедрение стандартизированных интегральных схем, а не дискретных транзисторов.
По сравнению с дискретными транзисторами интегральные схемы имеют два основных преимущества: стоимость и производительность. Низкая стоимость связана с тем, что чип печатает все компоненты в один блок с помощью фотолитографии, а не делает только один транзистор за раз. Высокая производительность обусловлена быстрым переключением компонентов, которые потребляют меньше энергии из - за меньших компонентов и близости друг к другу. В 2006 году площадь чипа варьировалась от нескольких квадратных миллиметров до 350 квадратных миллиметров, достигая миллиона транзисторов на квадратный миллиметр.
В 1958 году Джек Килби завершил первый прототип интегральной схемы. Он включает в себя биполярный транзистор, три резистора и конденсатор.
В зависимости от количества микроэлектронных устройств, встроенных в чип, интегральные схемы можно разделить на следующие категории:
Малые интегральные схемы (SSI) имеют менее 10 логических дверей или менее 100 транзисторов.
Существует 11 - 100 интегральных логических ворот среднего размера или транзисторов 101 - 1K.
В крупномасштабных интегральных схемах (LSI) насчитывается 101 - 1K логических ворот или 1001 - 10K транзисторов.
Гипермасштабная интегральная схема (VLSI) имеет 1001 - 10K логических ворот или 1000 - 100K транзисторов.
В ULSI есть логические двери 10001 ~ 1 м или транзисторы 100001 ~ 10 м.
Glsi (Giga - scale integration) имеет более 1000001 логических ворот или более 10000001 транзистора.
Классификация IC
Существует множество классификаций интегральных схем. В зависимости от того, являются ли схемы аналоговыми или цифровыми, их можно разделить на аналоговые ИС, цифровые ИС и гибридные ИС сигналов (аналоговые и цифровые на одном чипе).

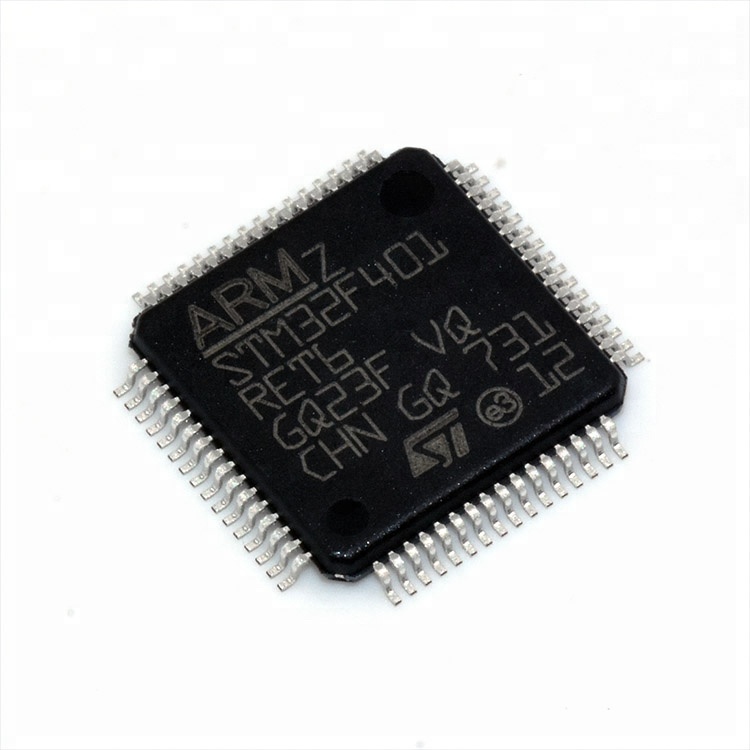

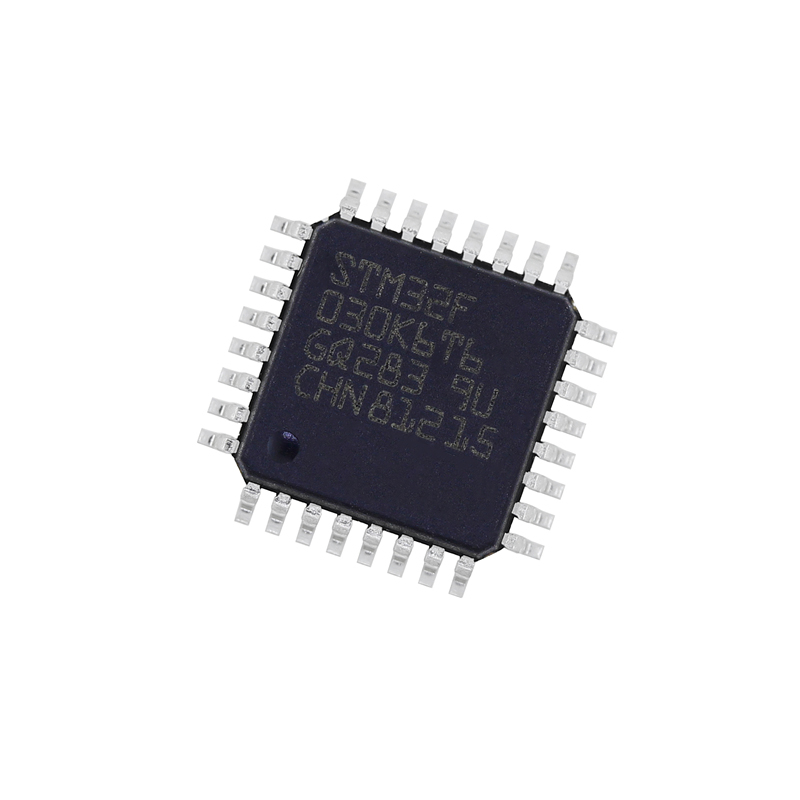

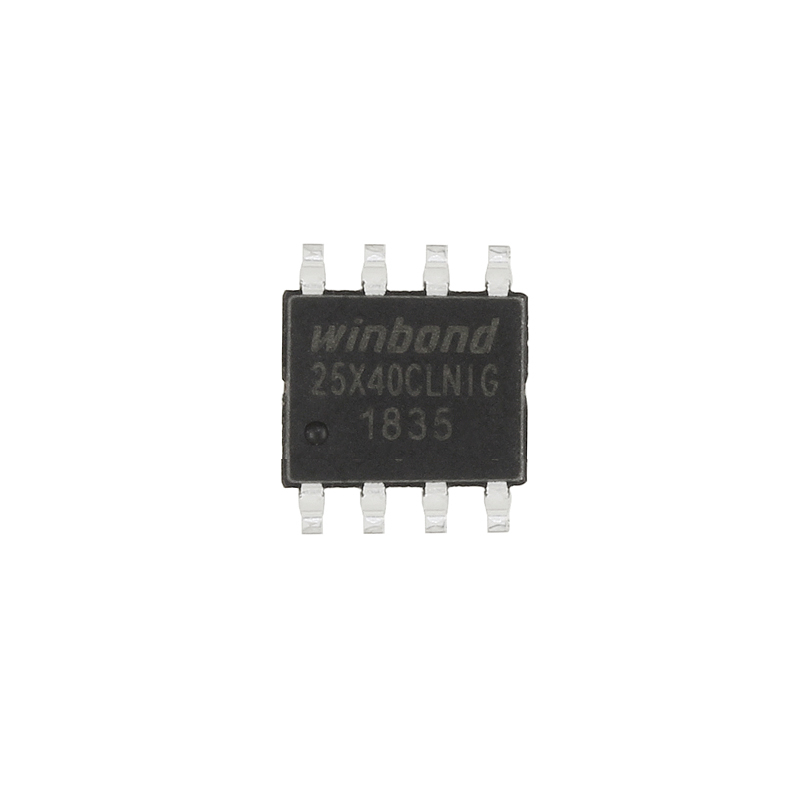

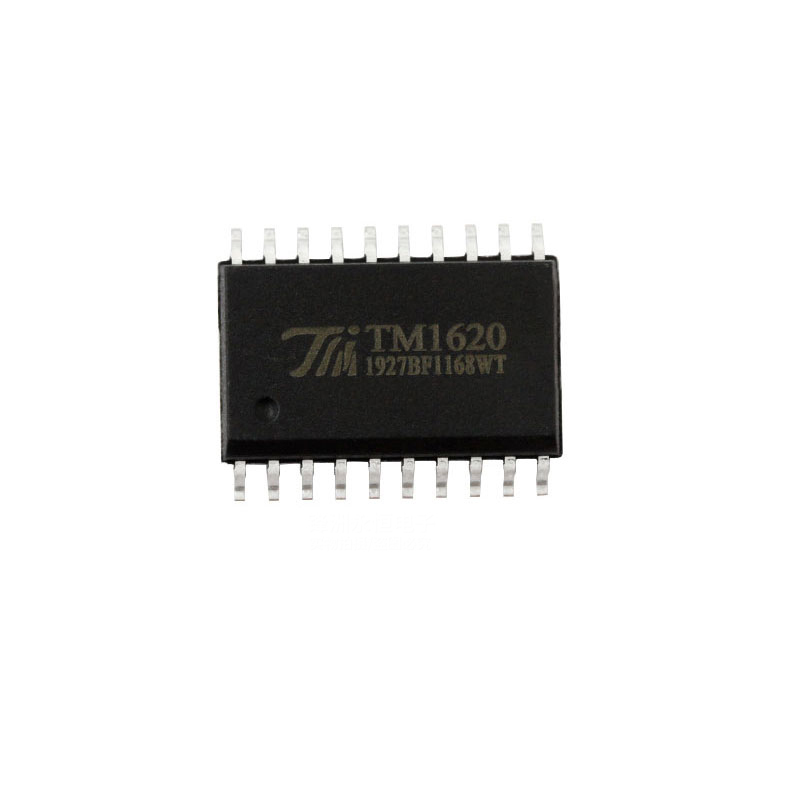

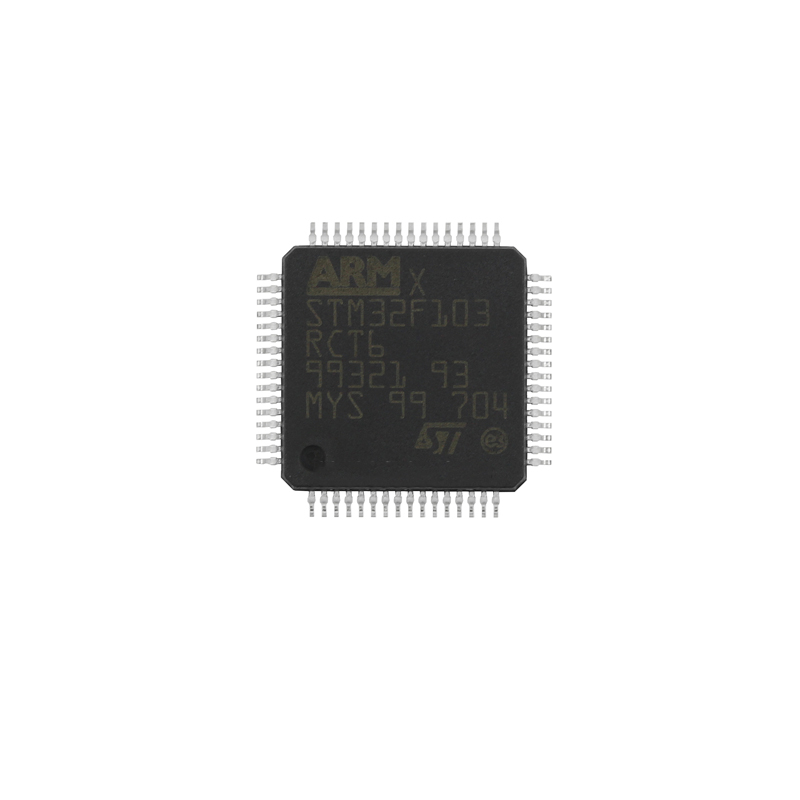

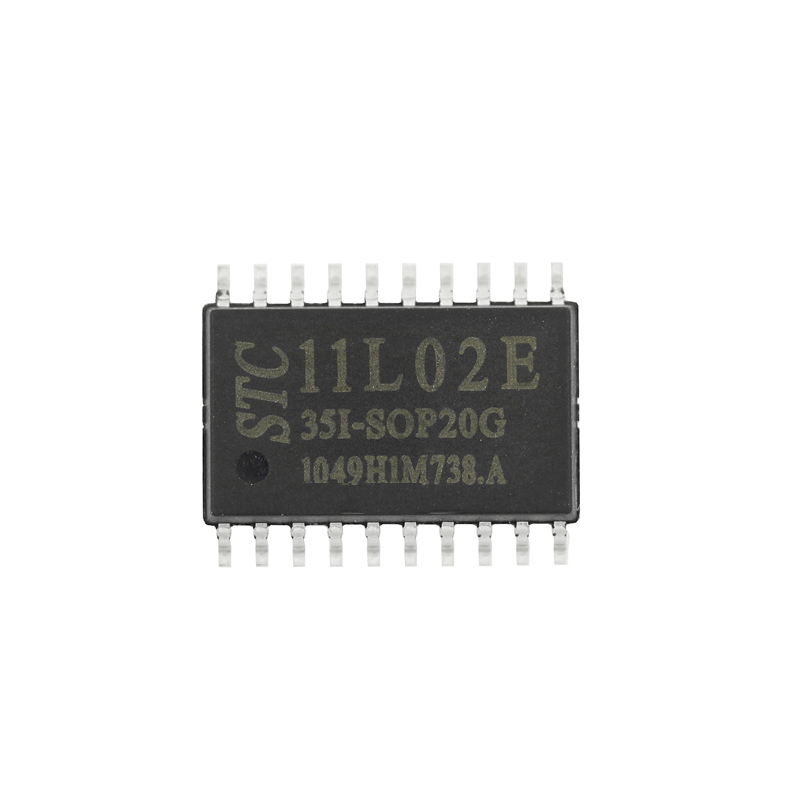

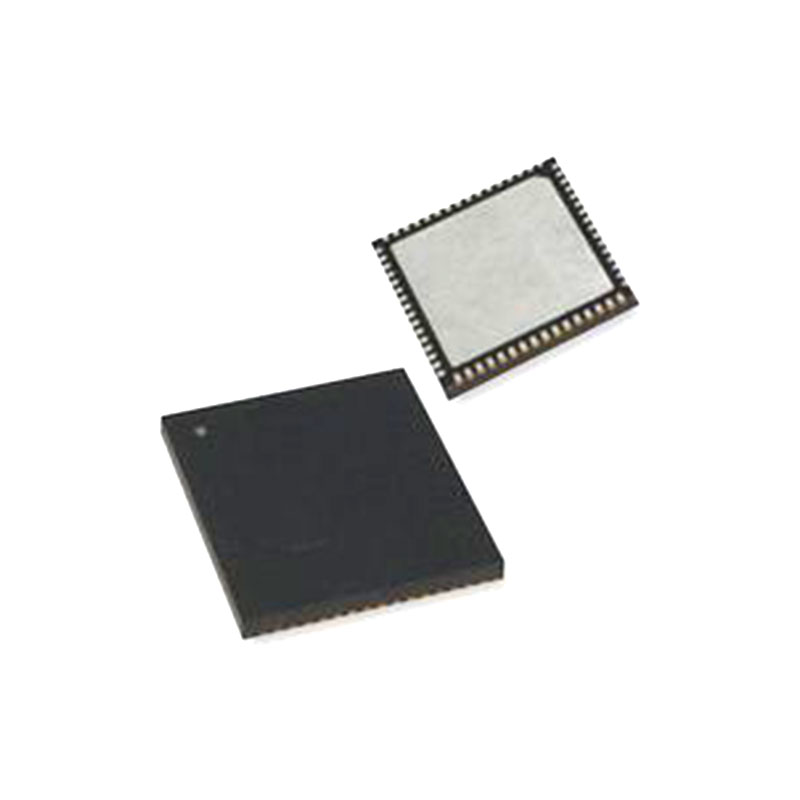

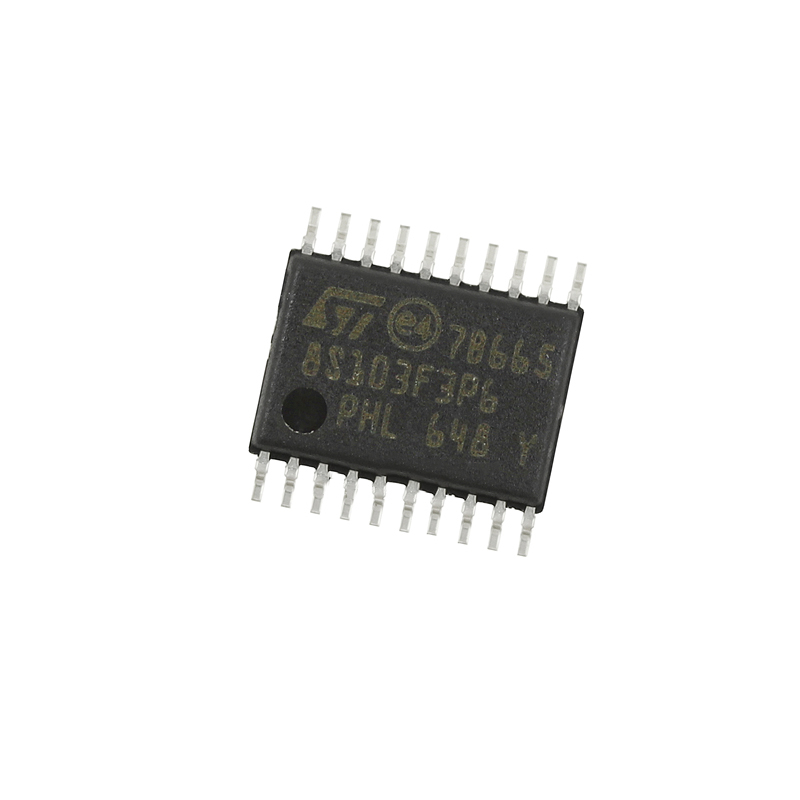

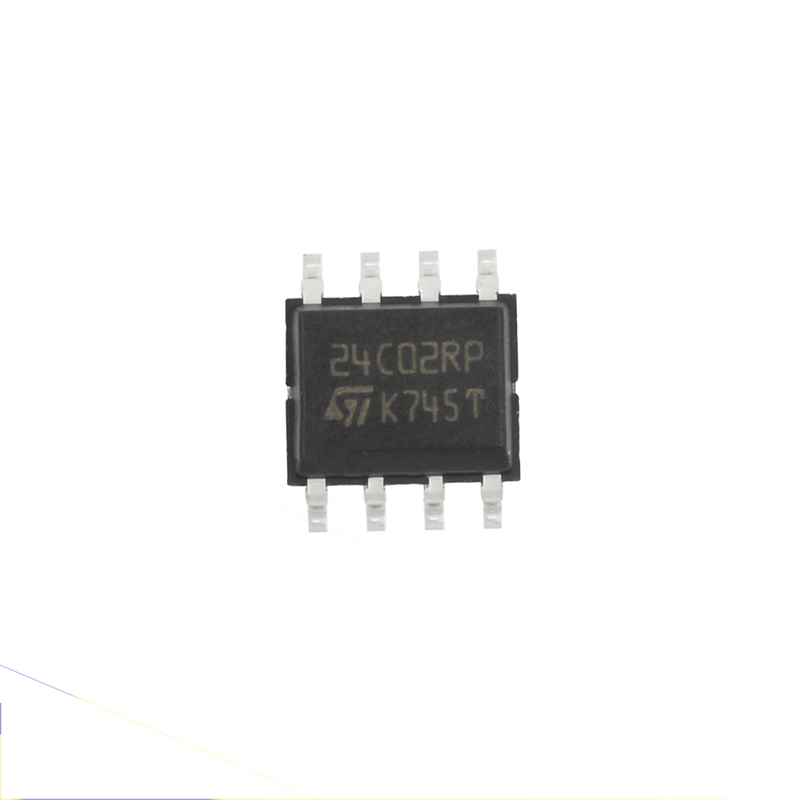

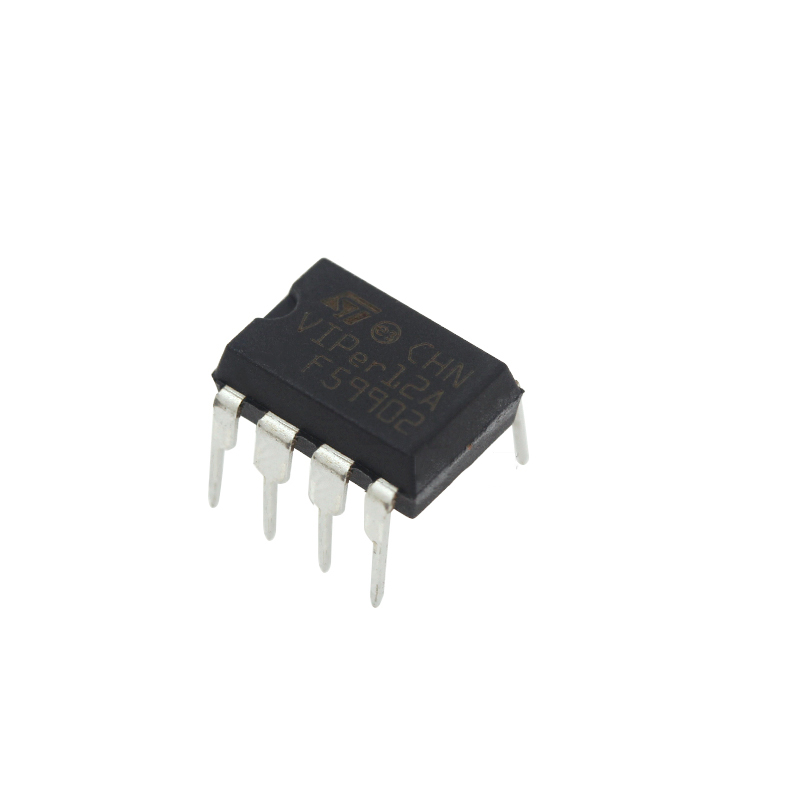

Цифровые интегральные схемы могут содержать все, от тысяч до миллионов логических дверей, триггеров, многозадачных процессоров и других схем на несколько квадратных миллиметров. Небольшие размеры этих схем обеспечивают более высокую скорость, более низкое энергопотребление (см. дизайн с низким энергопотреблением) и более низкие затраты на производство по сравнению с интеграцией на уровне пластины. Эти цифровые IC представлены микропроцессорами, цифровыми сигнальными процессорами и микроконтроллерами, которые используют двоичную систему для обработки сигналов 1 и 0.

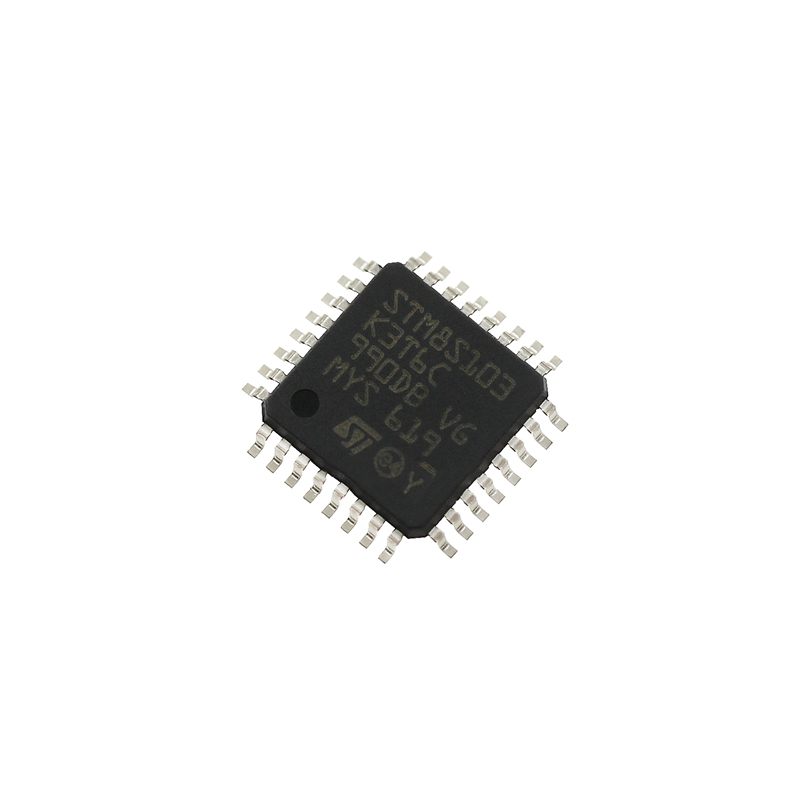

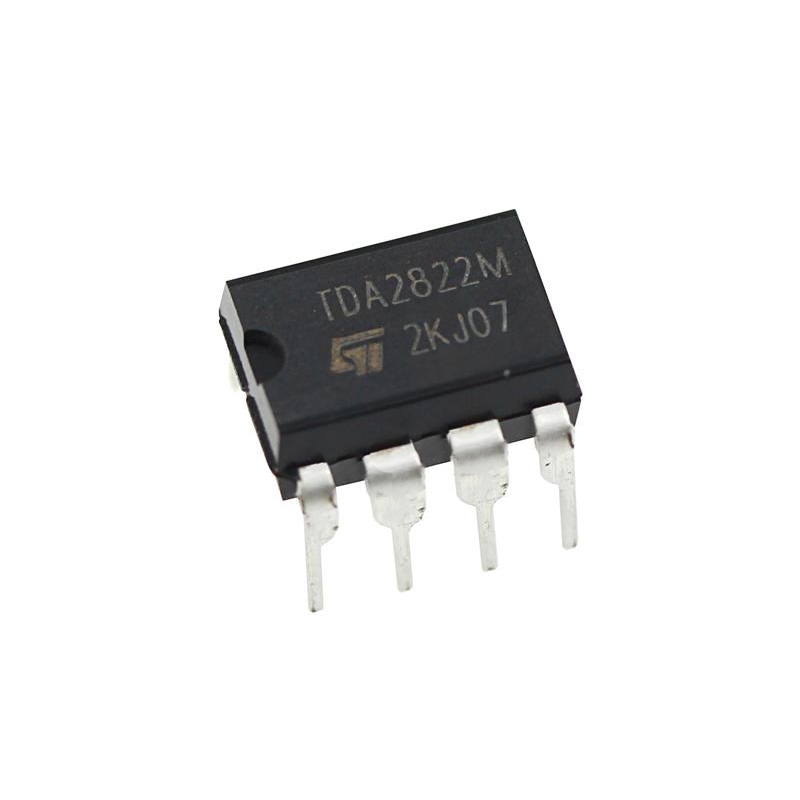

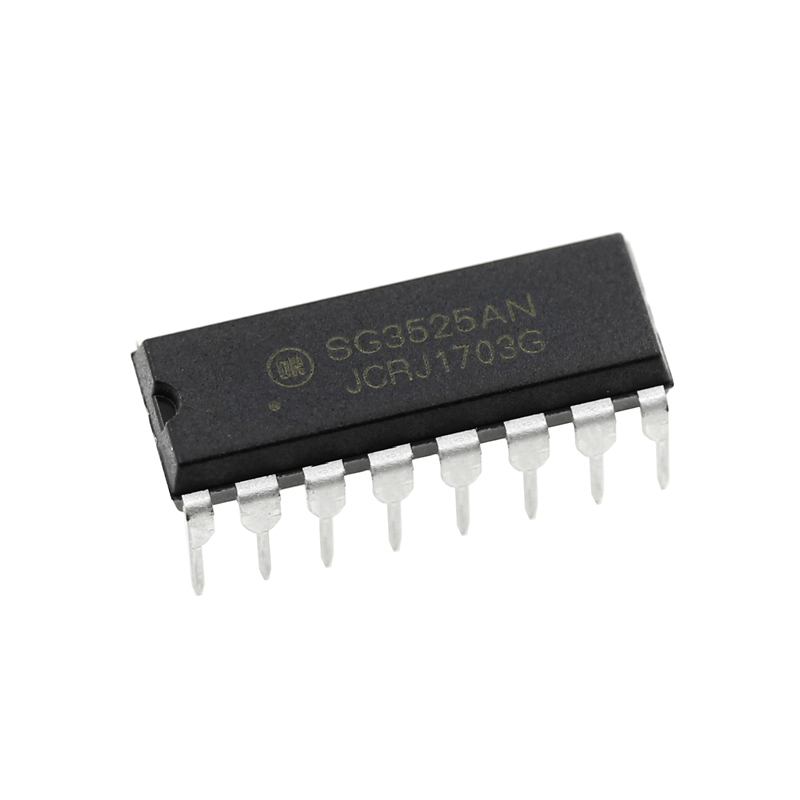

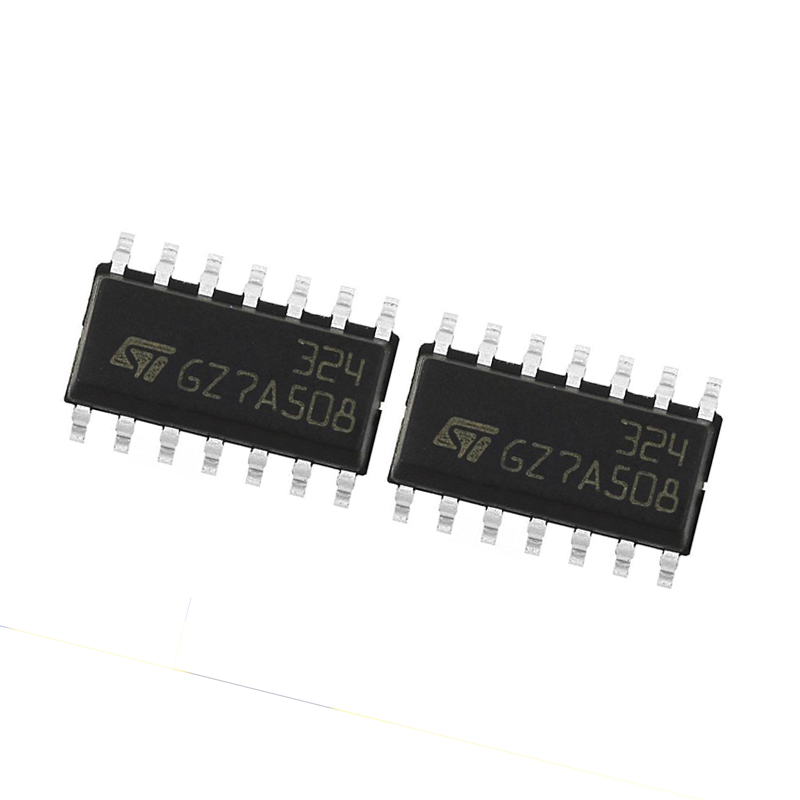

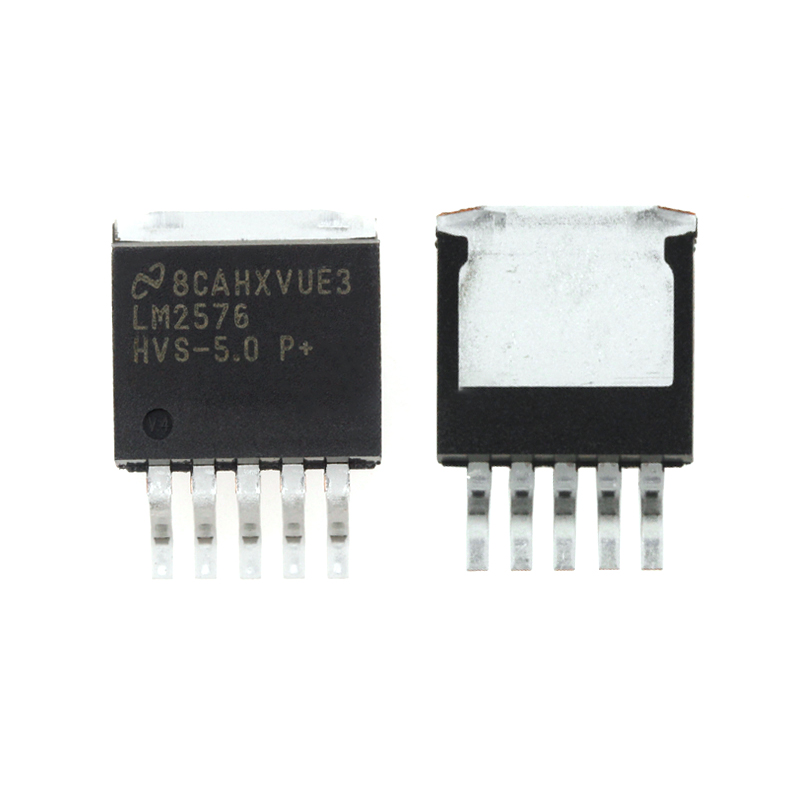

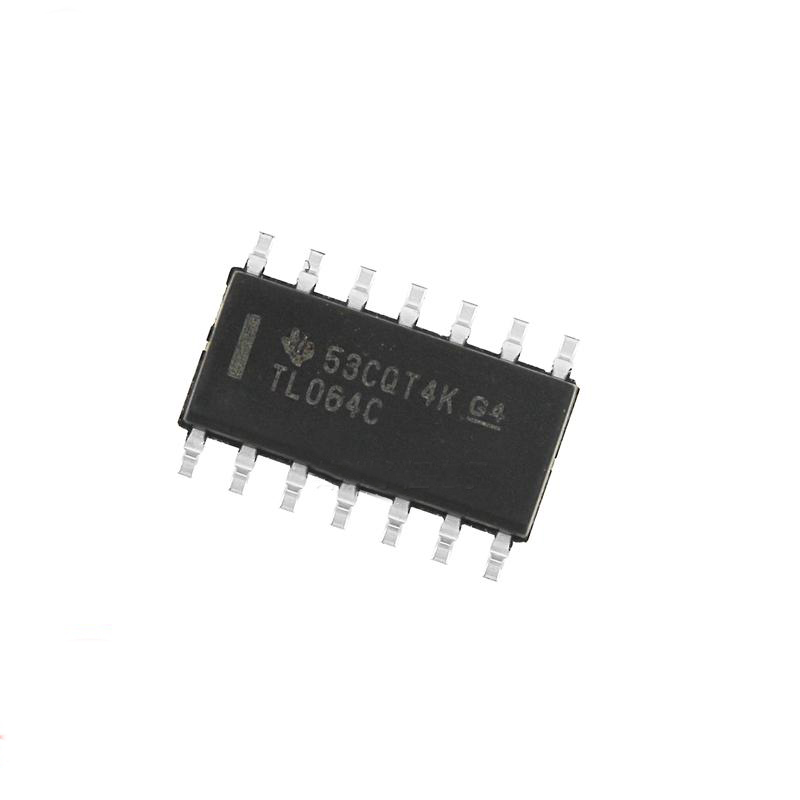

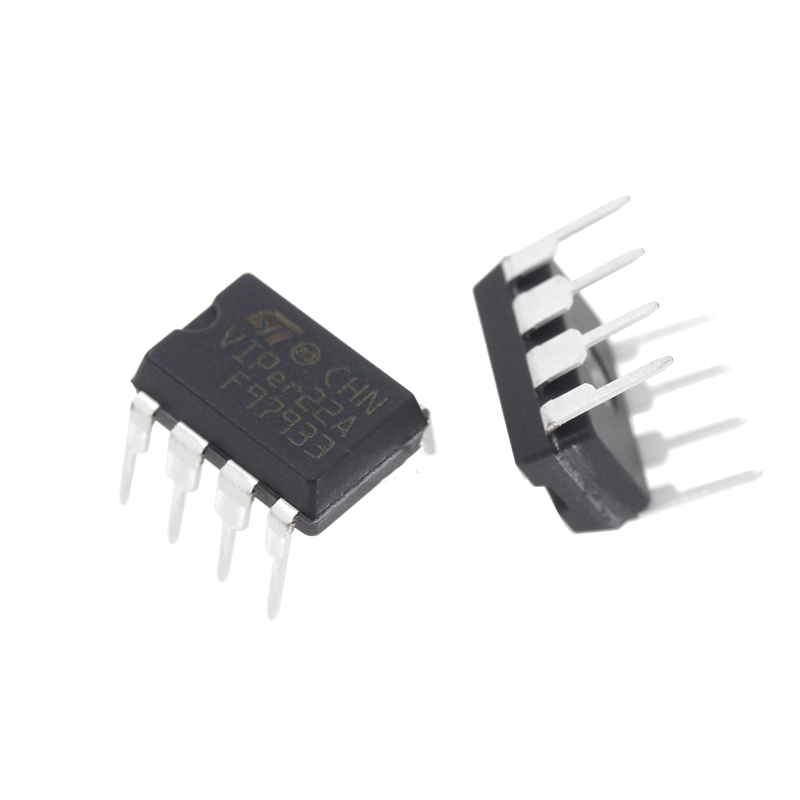

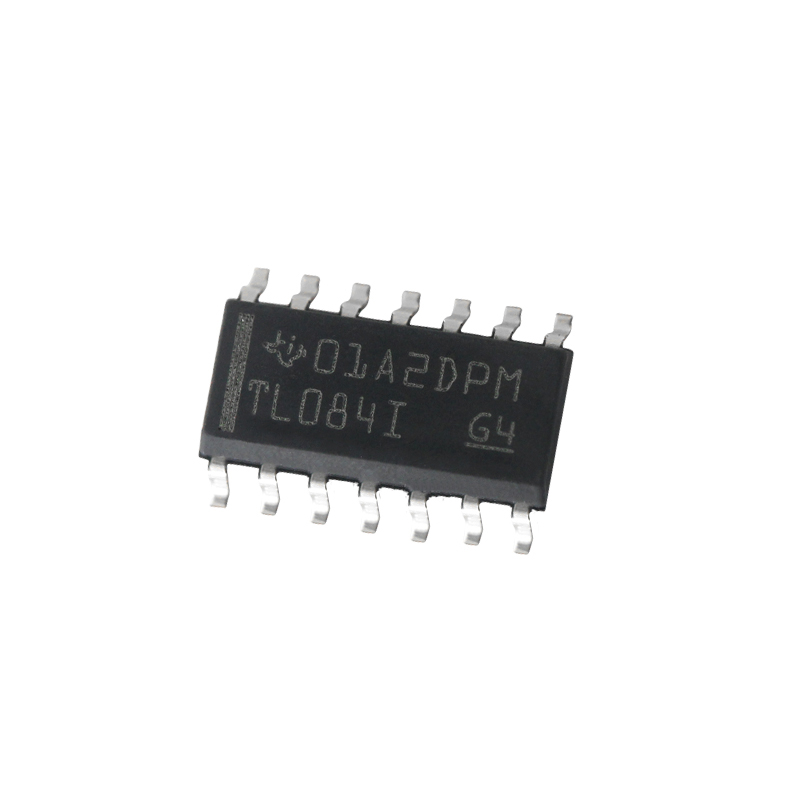

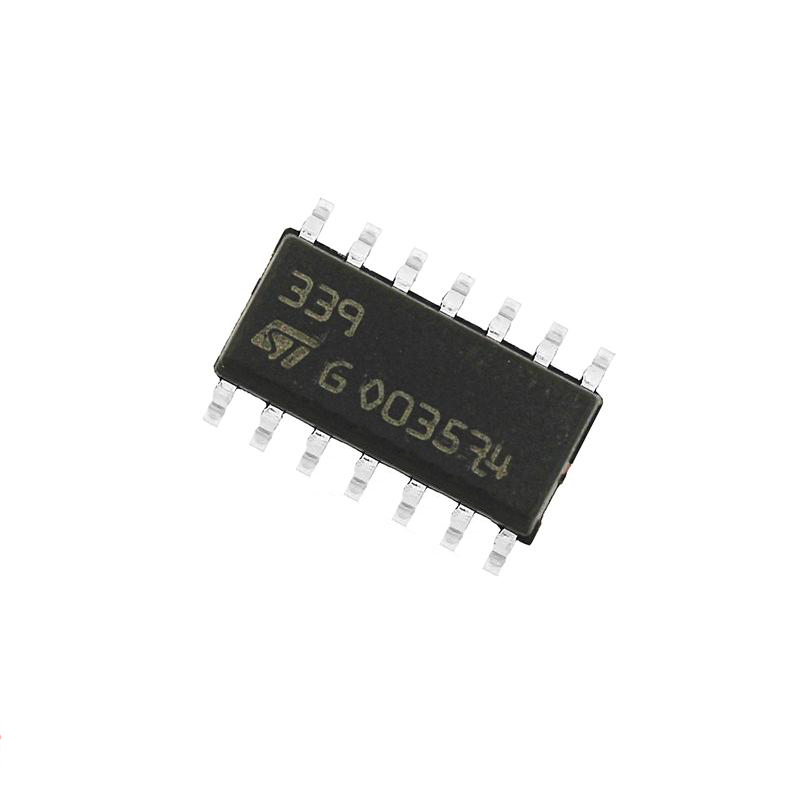

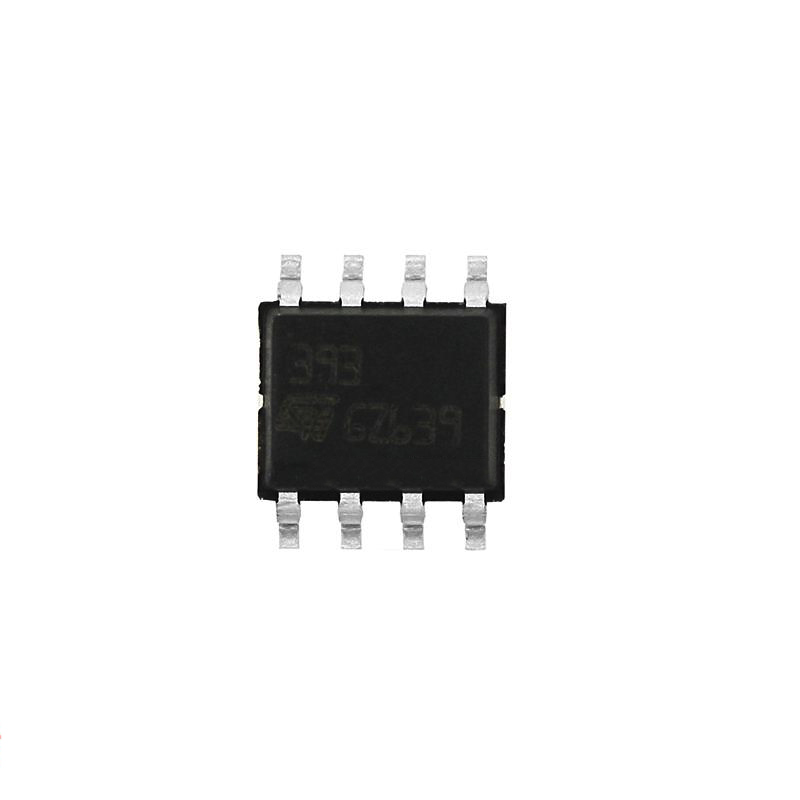

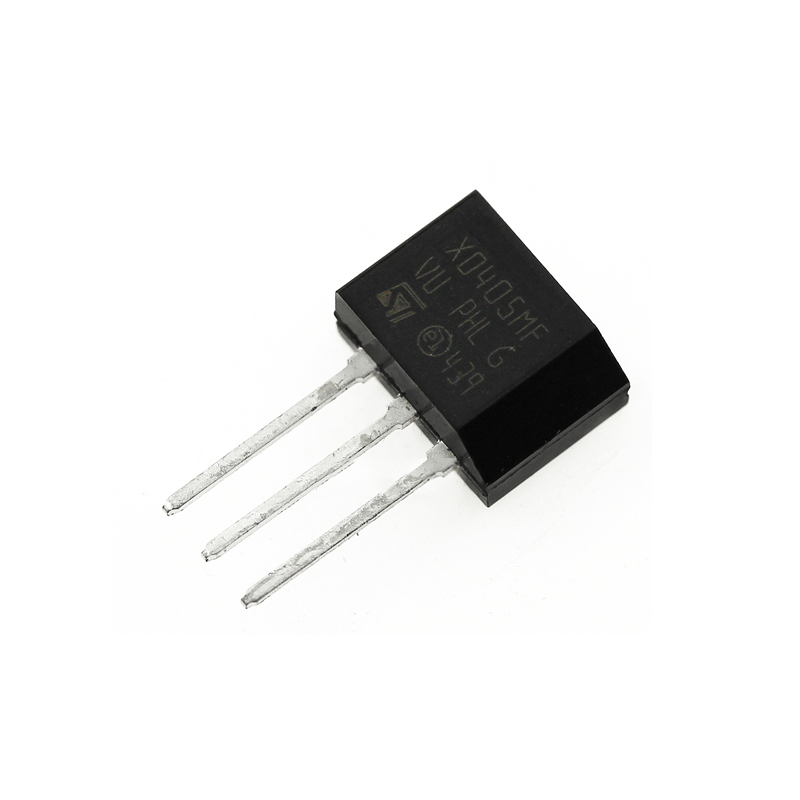

Имитационные интегральные схемы, такие как датчики, схемы управления мощностью и операционные усилители, обрабатывают аналоговые сигналы. Завершите усиление, фильтрацию, демодуляцию, смешивание и другие функции. Использование аналоговых интегральных схем с хорошими характеристиками, разработанных экспертами, уменьшает нагрузку на разработчиков схем и не требует проектирования всего от элементарных транзисторов.

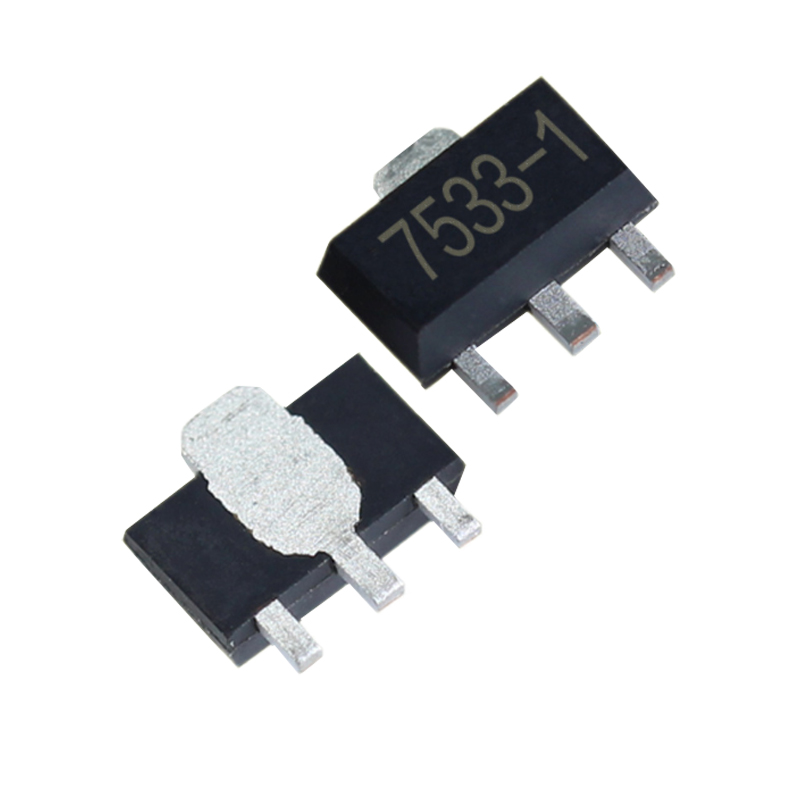

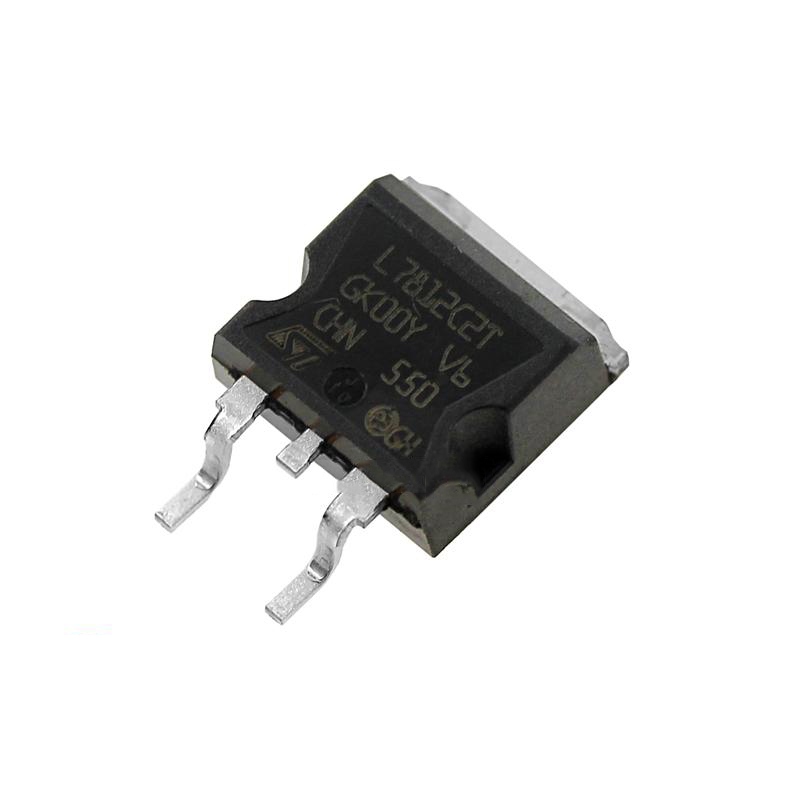

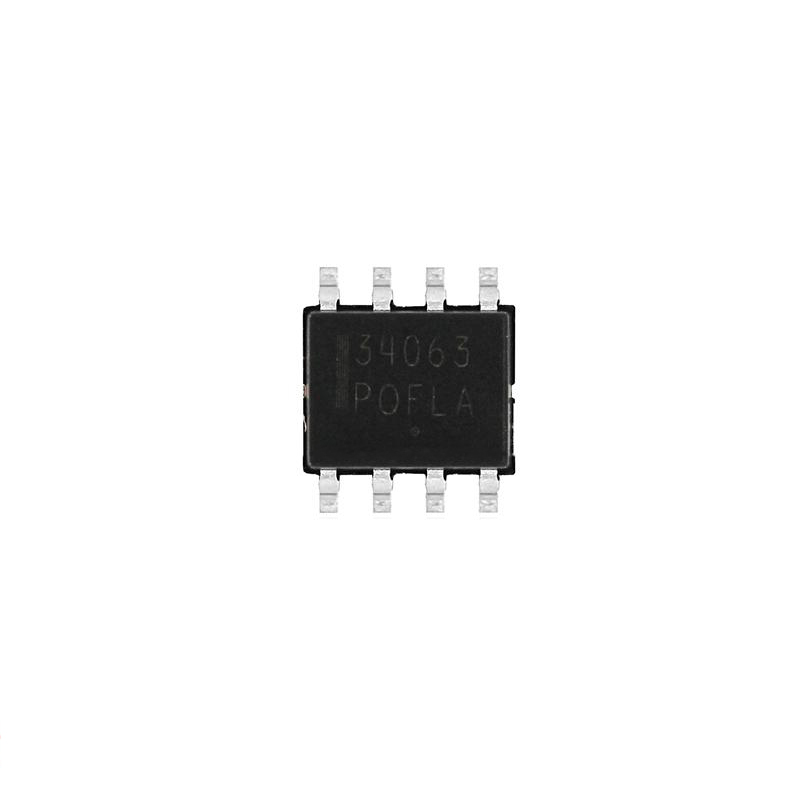

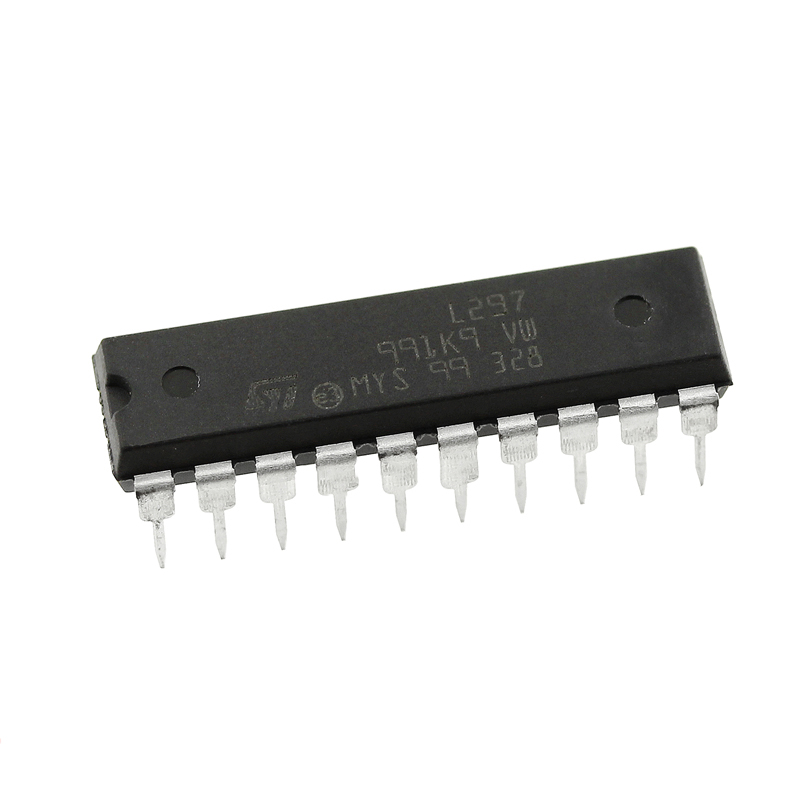

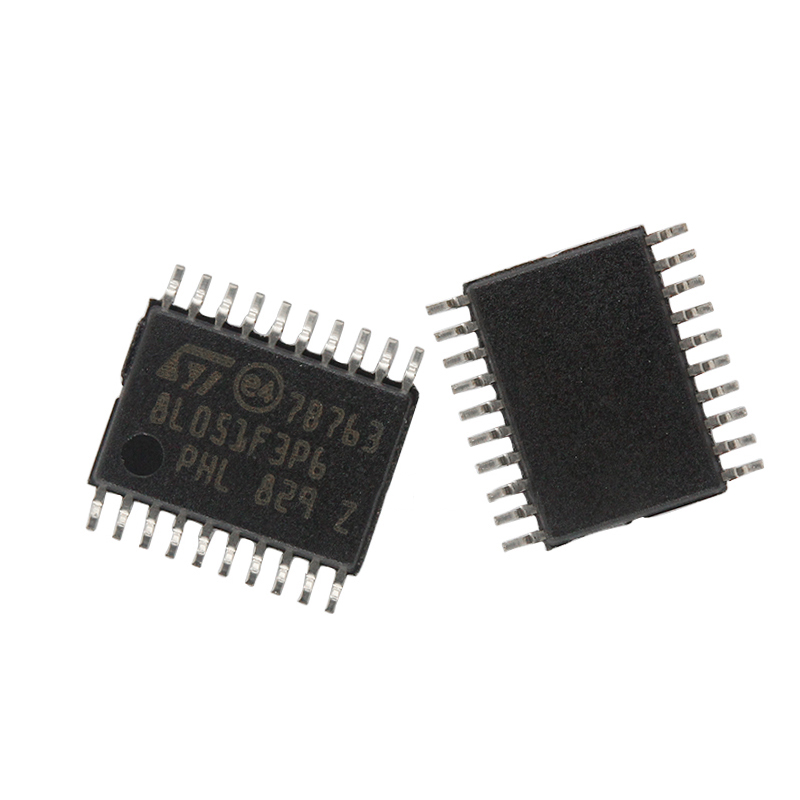

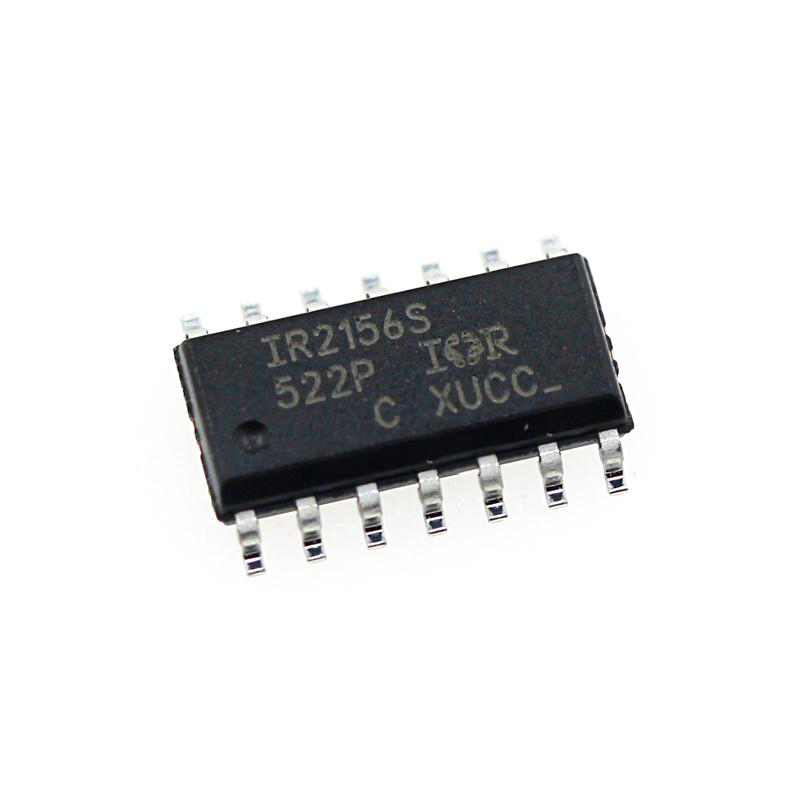

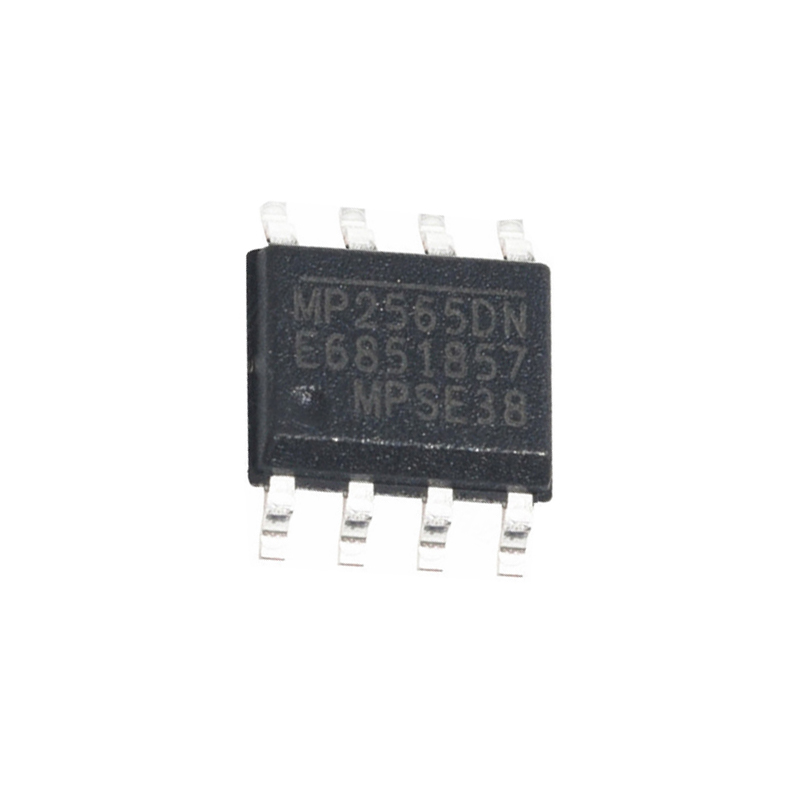

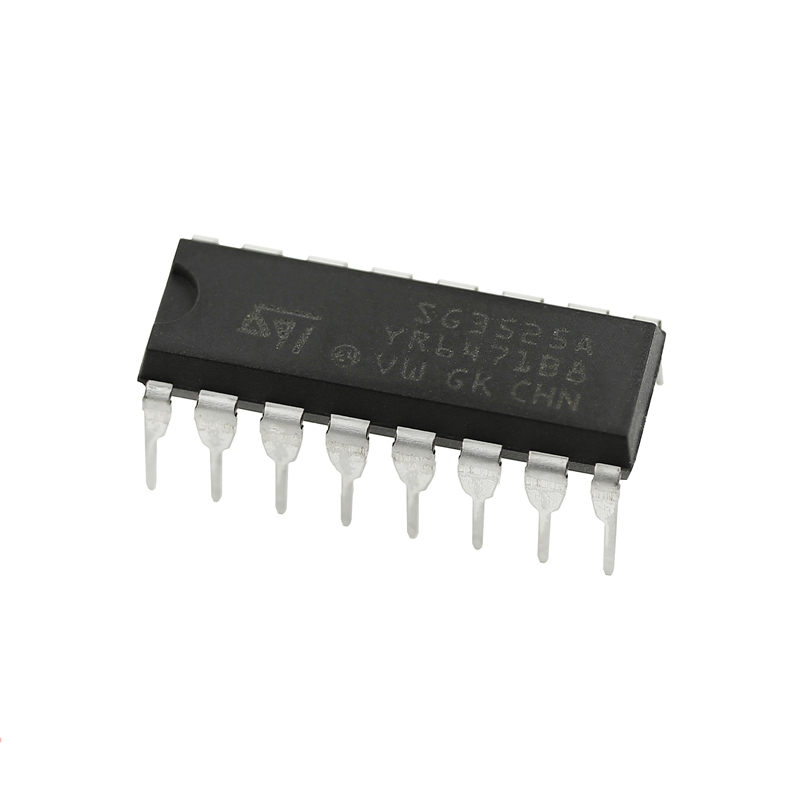

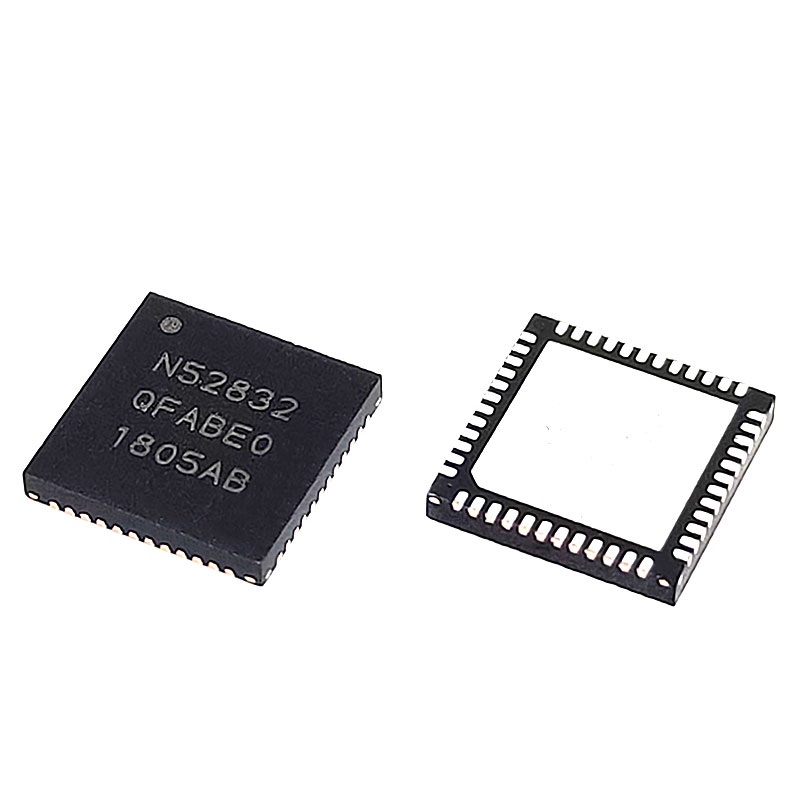

Интегрированные схемы могут интегрировать аналоговые и цифровые схемы на одном чипе для создания таких устройств, как модульные преобразователи и цифровые преобразователи. Схема предлагает меньшие размеры и меньшую стоимость, но необходимо обратить внимание на столкновение сигналов.
Модель IC
Имя чипа обычно называется: буквы + цифры + буквы
Первая буква - это аббревиатура производителя чипа или семейства чипов. Например, большая часть MC начинается с Motorola, в то время как большинство Max начинается с красоты.
Среднее число - это функциональная модель. Как и MC7805 и LM7805, из 7805 видно, что их функция состоит в выходе 5V, но производитель отличается.
Следующие письма являются в основном упаковочной информацией. Достаточно взглянуть на данные, предоставленные производителем, чтобы узнать упаковку, обозначенную конкретными буквами.
Серия 74 - это общее название стандартных логических устройств TTL, таких как 74ls00, 74ls02 и т. Д. Только из 74 мы не можем понять, что такое продукция компании. Различные компании будут иметь префикс 74, например, sn74ls00.
ИС на полупроводниках
Как правило, полная модель IC должна состоять как минимум из следующих четырех частей:
Префикс (инициалы) - Многие могут предположить, какой продукт компании.
Название устройства - обычно можно экстраполировать функциональность продукта (его емкость может быть известна из памяти).
Класс температуры - - разграничивает коммерческий класс, промышленный класс, военный класс и т. д. Обычно C обозначает гражданский класс, I - - промышленный класс, e - - расширенный промышленный класс, a - - авиационный класс, M - - военный класс.
Упаковка - укажите номер упаковки и штыря продукта, некоторые модели IC будут иметь другое содержание:
Скорость - например, память, MCU, DSP, FPGA и другие продукты имеют разницу в скорости, такие как - 5 и - 6.
Структура процесса - например, универсальные цифровые IC имеют COMS и TL, которые обычно выражаются буквами C и t.
Экология - Как правило, в конце модели есть буква, указывающая, является ли она экологически чистой, например, Z, R, + и так далее.
Упаковка - отображает упаковку для перевозки материала, например, трубы, t / R, орбиты, орбиты и т.д.
Номер версии - Показать количество изменений продукта. Как правило, М является первой версией.
Название IC, общее понимание упаковки и правила именования:
Температурный диапазон:
C = от 0°C до 60°C (товарный класс); I = от - 20°С до 85°С (промышленный уровень); Е = от - 40°С до 85°С (расширенный промышленный класс); A = от - 40°C до 82°C (авиационный класс); М = - 55°С - 125°С (военный класс)
Тип пакета:
А - ССОП В - тетрагидроканнабинол C - to - 200, TQFP; d - керамическая медная крыша; Е - QSOP F - Керамический SOP; Угол наклона керамики H - bgaj; К - 3 L - LCC, M - MQFP N - узкий наклон; n - наклон; Q - PLCC R - Узкая керамическая пропитка (300 миль); С до 52, Т до 5, до 99, до 100 ﹔ U - TSSOP, UMAX, SOT W - Широкий малый внешний вид (300mil); x - sc - 60 (3P, 5p, 6p); y - узкий медный потолок; Z - 92, Мукад D - голые пластины / PR - улучшенная пластиковая упаковка; / У - кристаллическая окружность.
Количество выводов:
А - 8 В - 10 ﹔ С - 12192 Д - 14 Е - 16 F - 22256 ОО - 4 Н - 4 Я - - 28 Дж - 2 К - 5,68 Л - 40 М - 6,48 Н - 18 О - 42 С - 20 ﹔ Q - 2100 ﹔ Р - 3843 S - - - - 4,80 Т - 6160 У - 60 V - 8 (Круглый); W - 10 (Круглый); x - 36; Y - 8 (Круглый); Z - 10 (Круглый).
Примечание: Если первой буквой четырехбуквенного суффикса интерфейса продукта является e, это означает, что устройство обладает антистатической функцией.
Развитие технологии упаковки интегральных схем

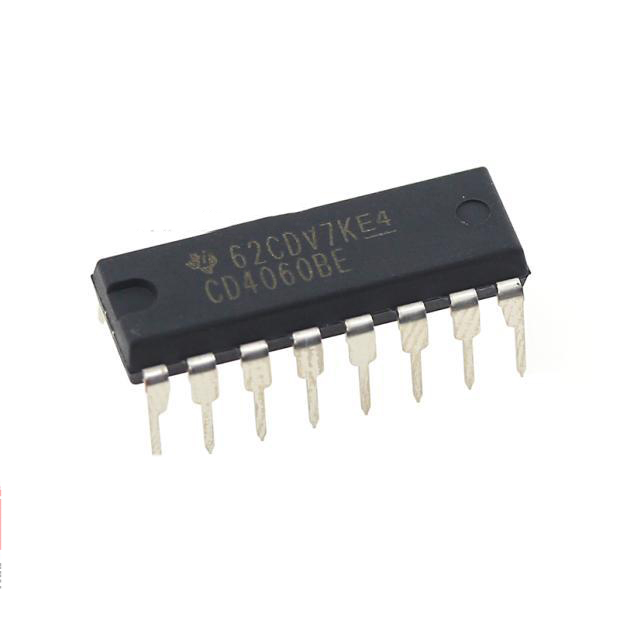

Первые интегральные схемы использовали керамическую упаковку, которая использовалась военными в течение многих лет из - за надежности и небольшого размера. Коммерческая инкапсуляция схемы быстро превратилась в двухрядную прямую упаковку, начиная с керамики, а затем пластика. В 1980 - х годах вывод сверхмассивных интегральных схем превысил ограничения применения для упаковки dip, что в конечном итоге привело к появлению решетки выводов и носителя чипа.

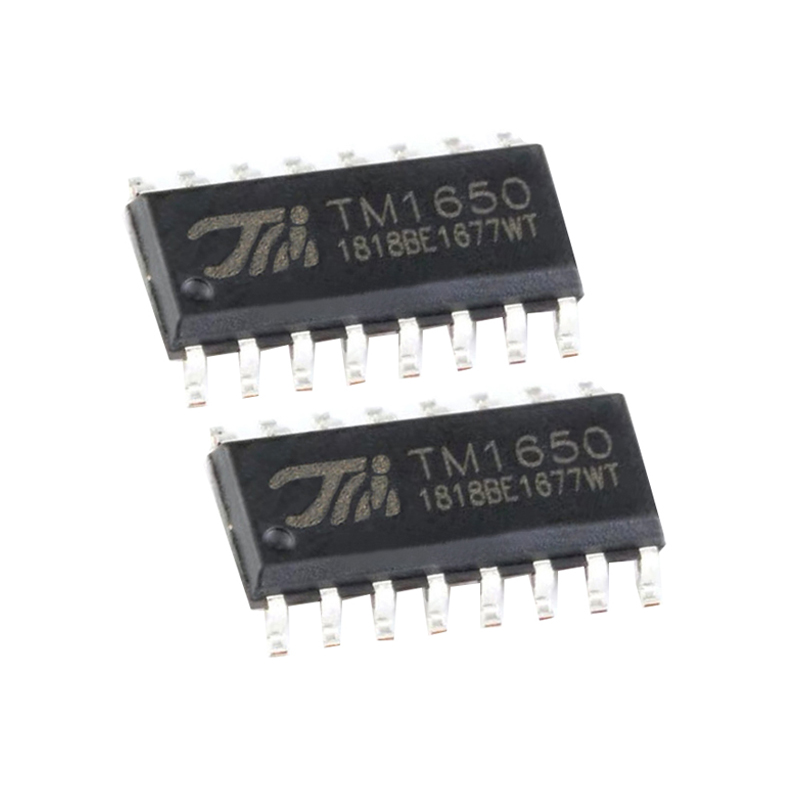

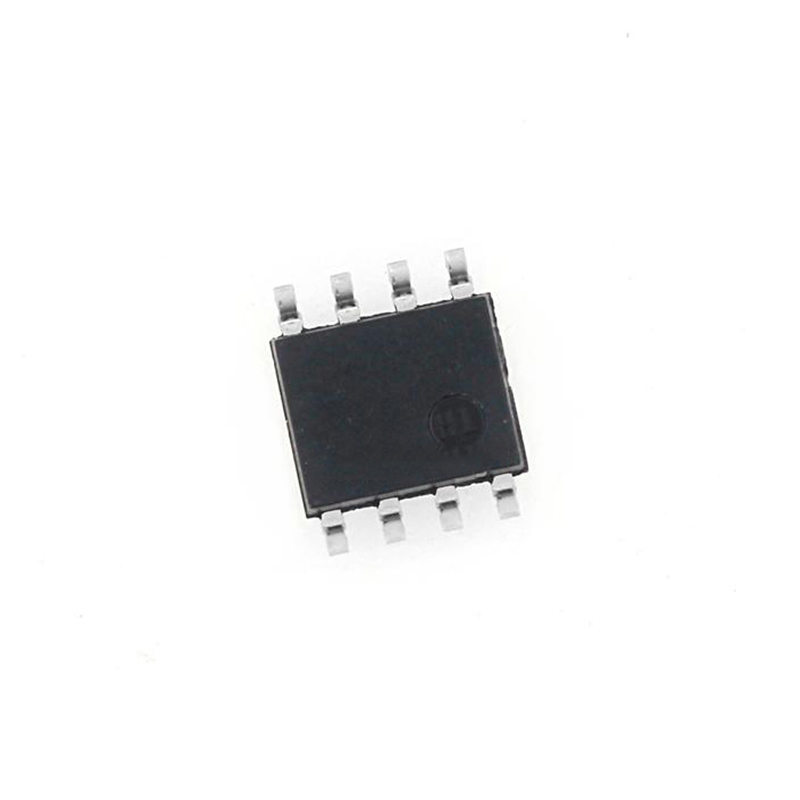

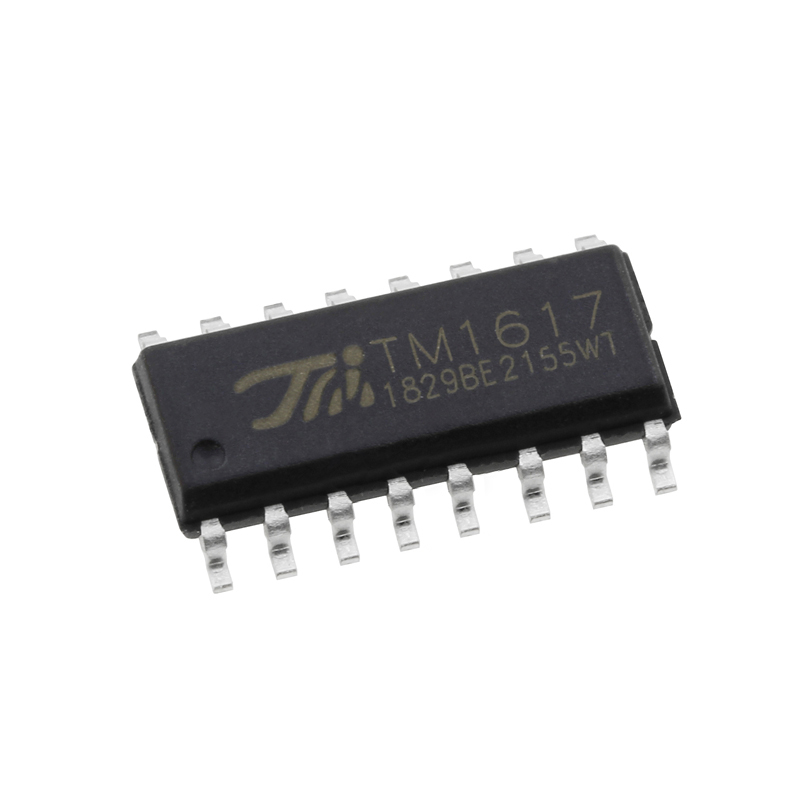

Упаковка поверхностей появилась в начале 1980 - х годов и стала популярной в конце 1980 - х годов. Он использует более тонкое расстояние между выводами, которые имеют форму крыла чайки или типа J. Возьмем, к примеру, малогабаритную интегральную схему (SOIC), площадь которой уменьшилась на 30 - 50%, а толщина - на 70% по сравнению с тем же наклоном. Упаковка выделяет штифт профиля чайки на двух длинных краях с расстоянием между штифтами 0,05 дюйма.

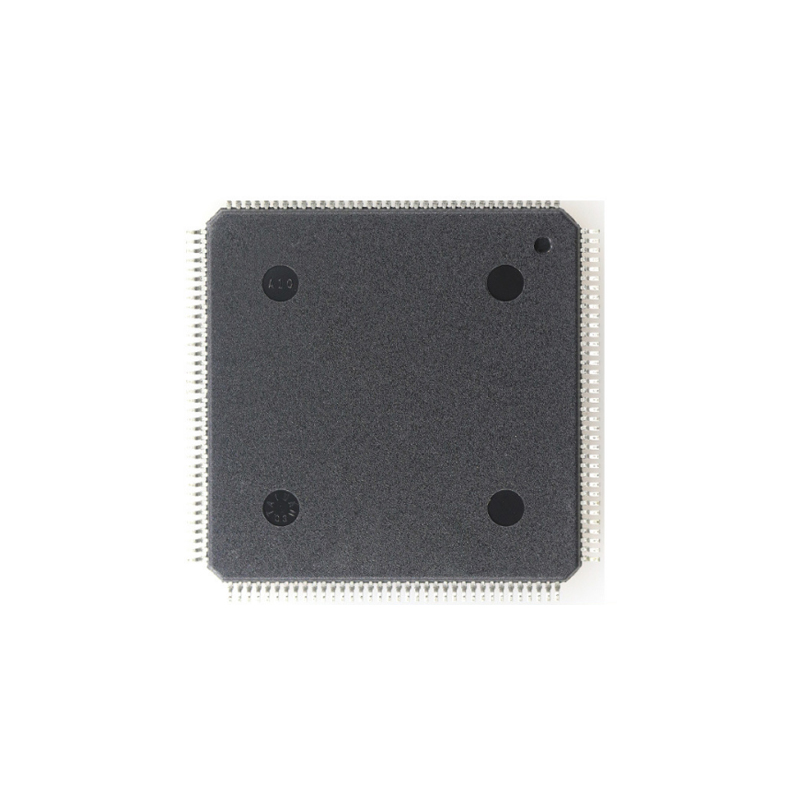

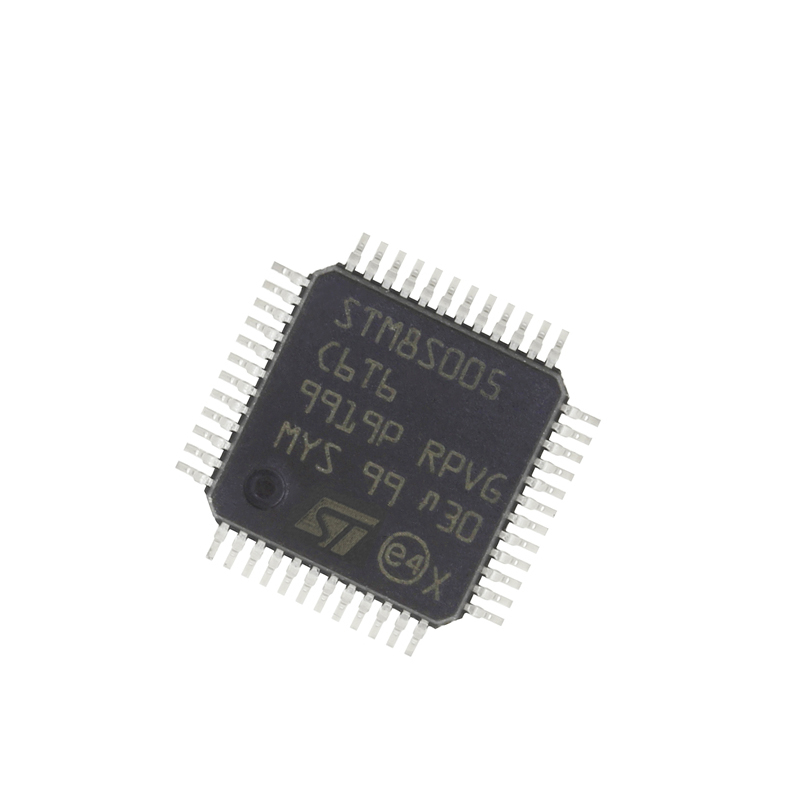

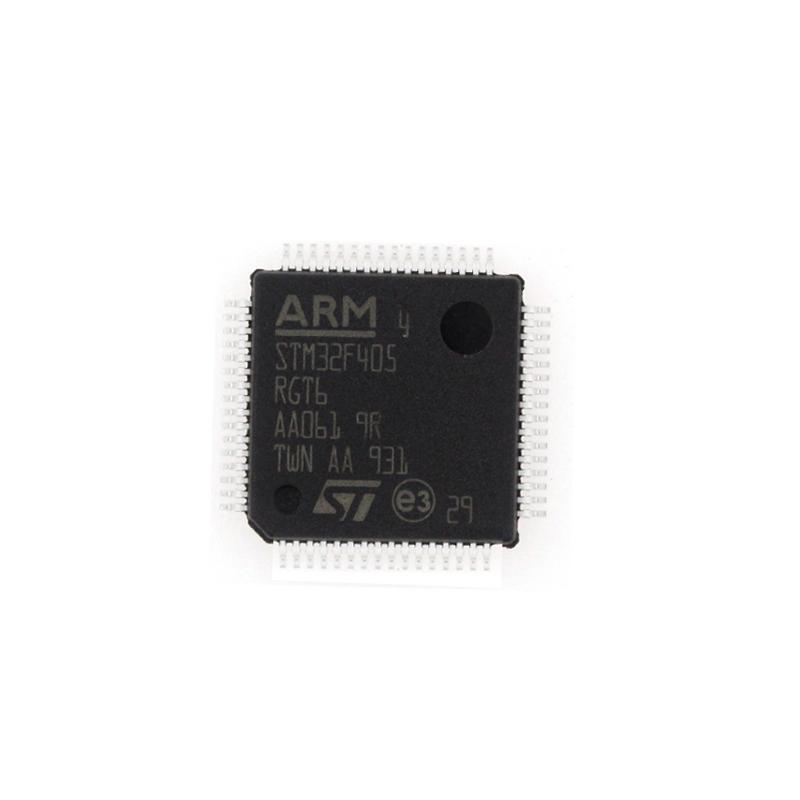

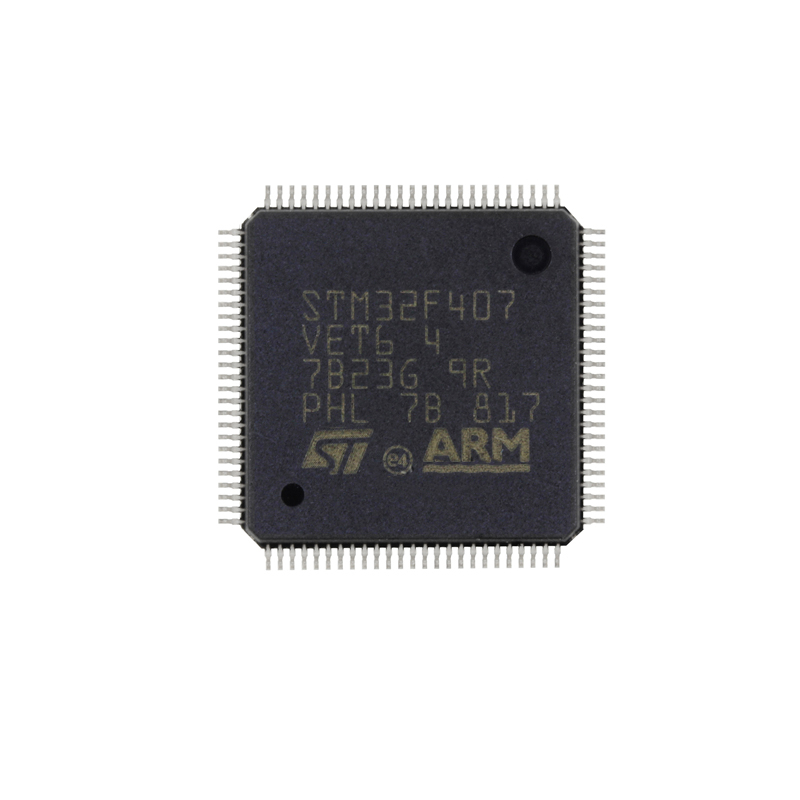

Малые интегральные схемы (SOIC) и упаковка PLCC. В 1990 - х годах, хотя упаковка PGA по - прежнему часто использовалась в высокопроизводительных микропроцессорах. PQFP и тонкая малогабаритная упаковка (TSOP) стали обычными упаковками для устройств с высоким числом выводов. Высококачественные микропроцессоры Intel и AMD были преобразованы из PGA (pine grid array) в Land Grid Array (LGA).
Набор шаровых решеток начался в 1970 - х годах. В 1990 - х годах были разработаны пакеты с покрытой сферической решеткой с большим количеством выводов, чем другие пакеты. В упаковке FCBGA сердечник трубки переворачивается вверх и вниз и соединяется с сварным шаром на упаковке через базовый слой, похожий на PCB, а не провод. Пакет FCBGA позволяет распределить входные и выходные сигнальные массивы (известные как области ввода / вывода) по всей поверхности чипа, а не ограничиваться периферией чипа. На сегодняшнем рынке упаковка стала отдельным сегментом, и технология упаковки также влияет на качество и производство продукции.
