Что такое электрический зонд и мультиметр?
Универсальные часы, также известные как мультиплексоры, многоцелевые таблицы, трехходовые таблицы, многофункциональные таблицы, являются незаменимыми измерительными приборами для электроэлектроники и других секторов. Обычно основной целью является измерение напряжения, тока и сопротивления. Таблицы мультипликатора подразделяются на указательные и цифровые мультипликаторы. Это многофункциональный и многомерный измерительный прибор. Как правило, мультиметр может измерять ток постоянного тока, напряжение постоянного тока, ток переменного тока, напряжение переменного тока, сопротивление и уровень звука. Некоторые также могут измерять токи переменного тока, конденсаторы, индуктивность и некоторые параметры полупроводников (например, бета) и так далее.
Какова функция мультиметра?

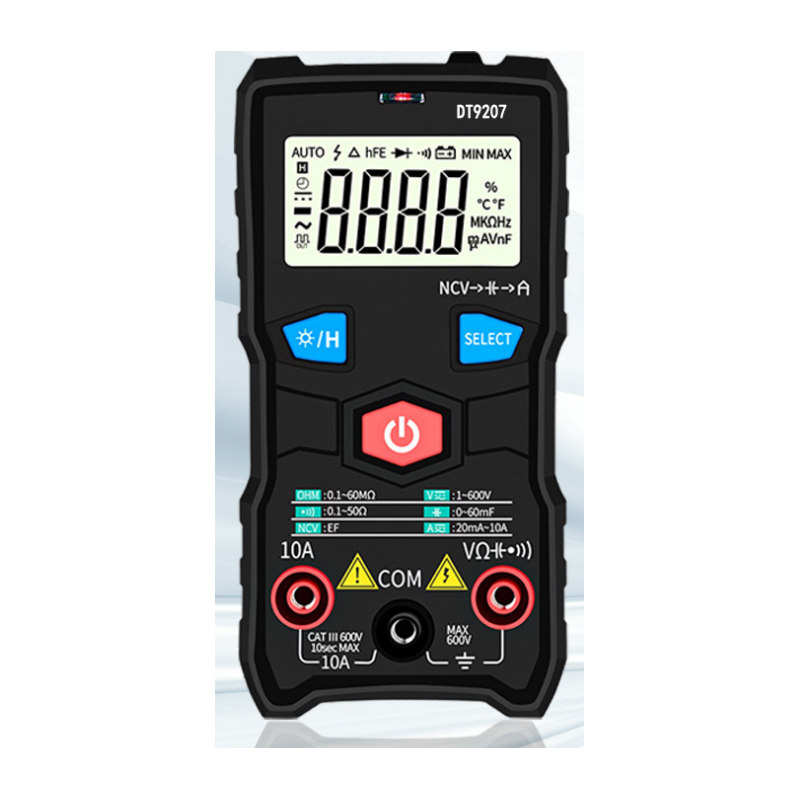

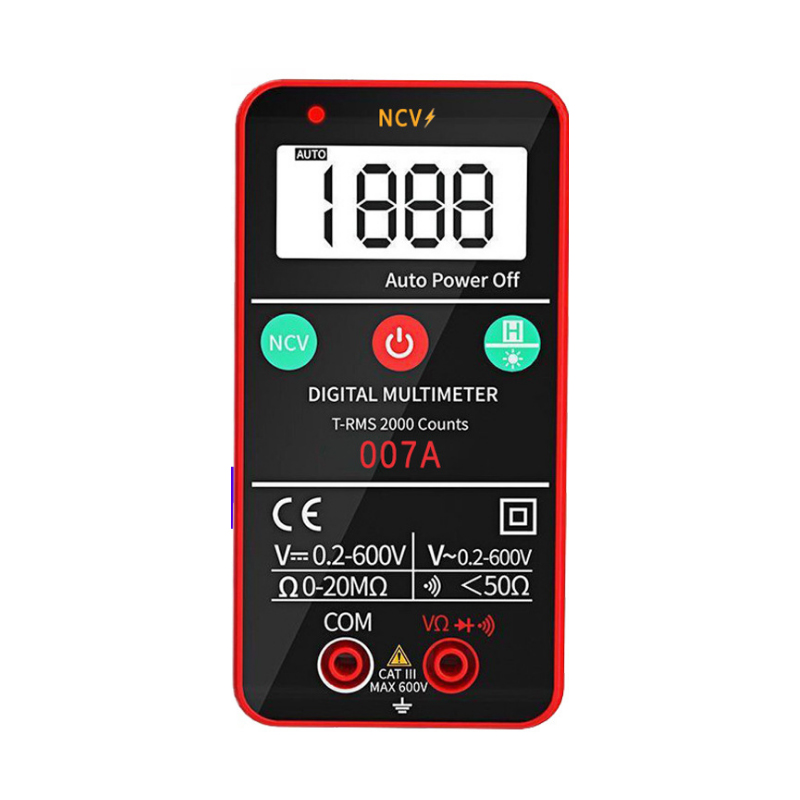

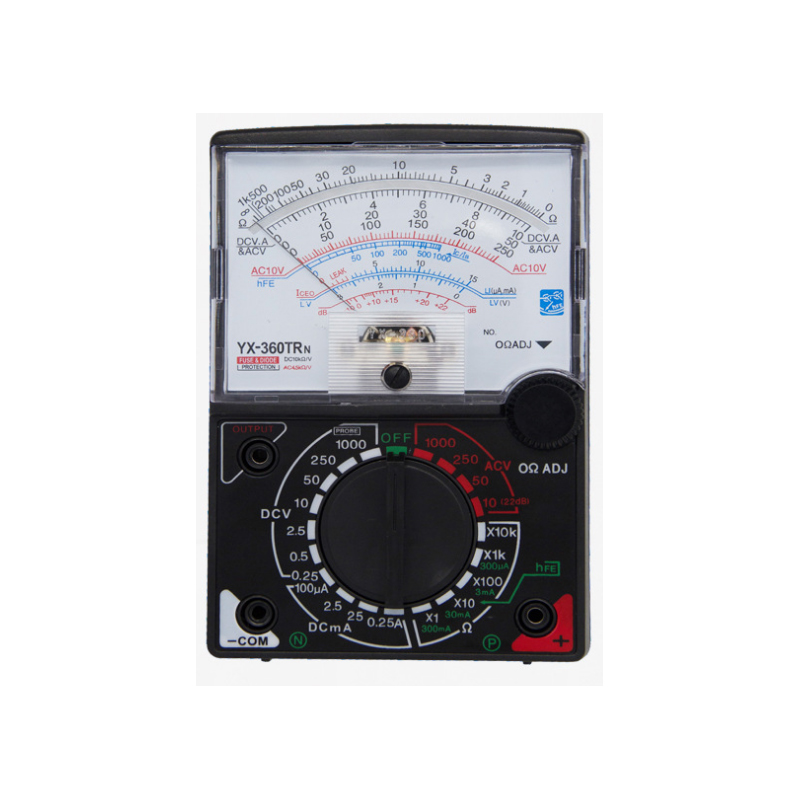

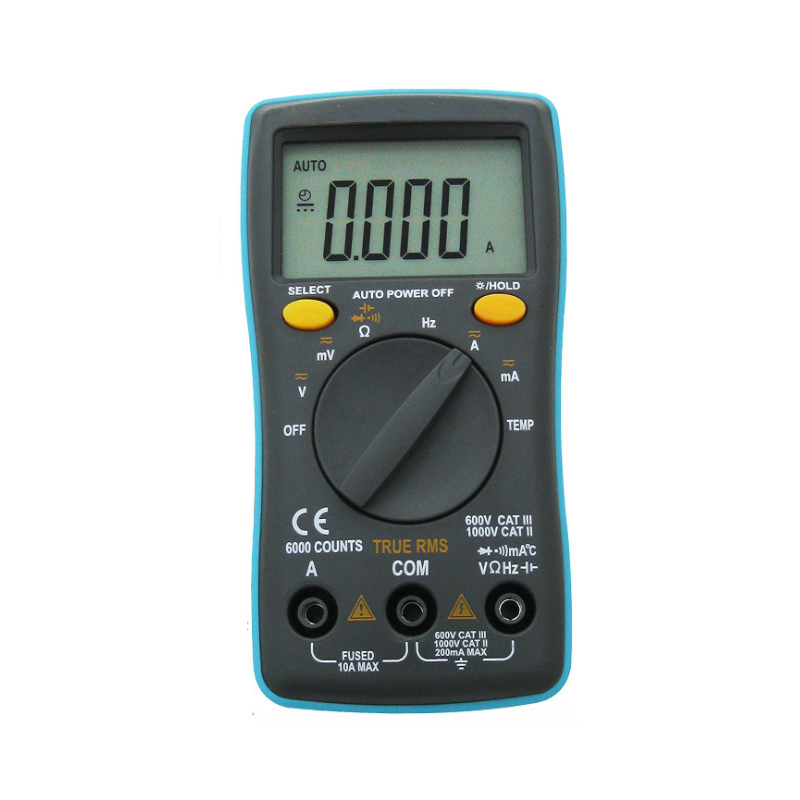

Цифровой мультиметр и аналоговый мультиметр

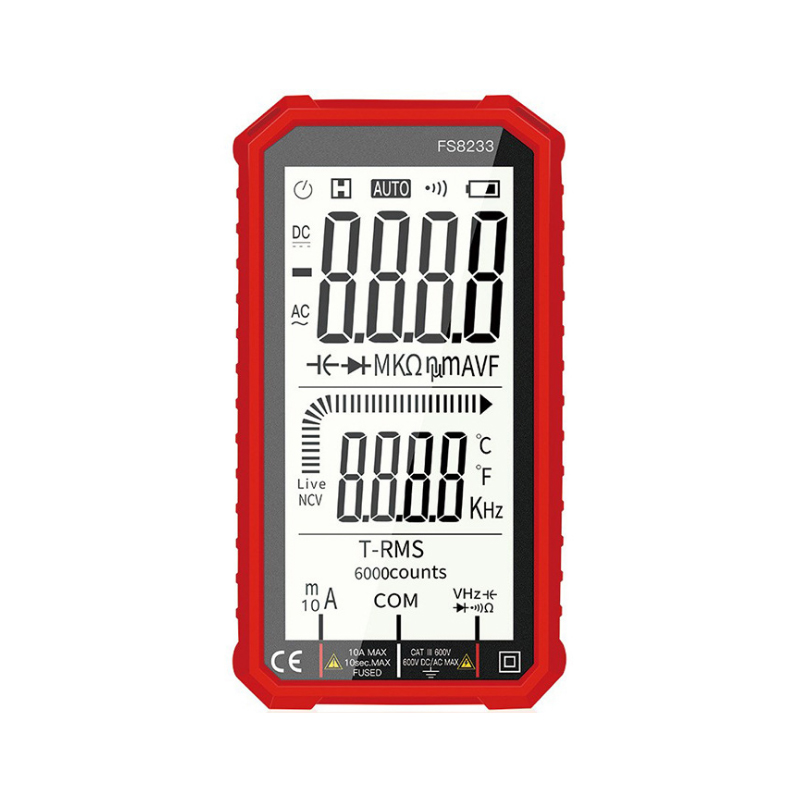

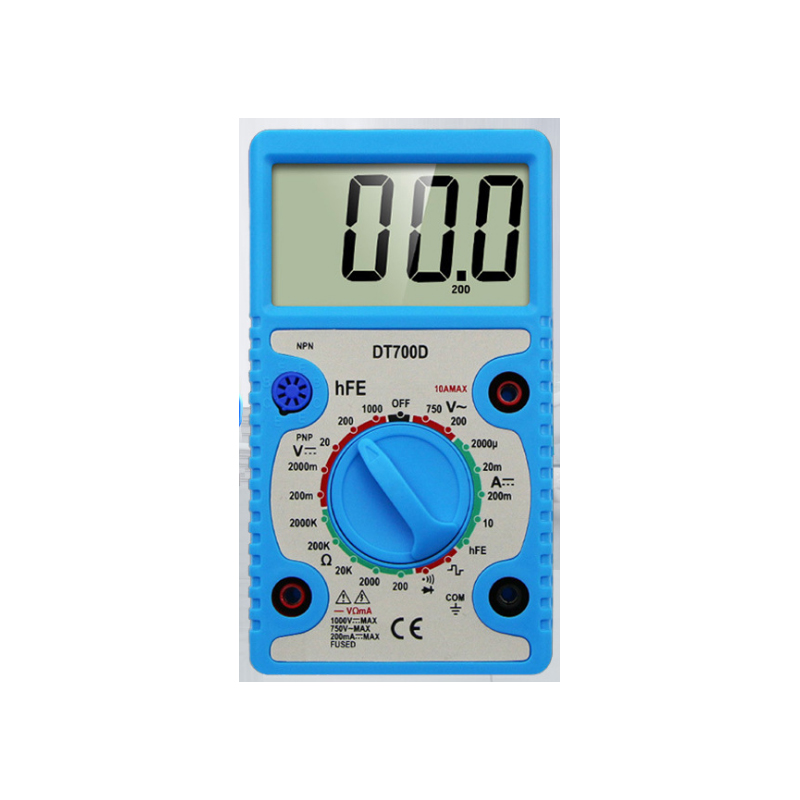

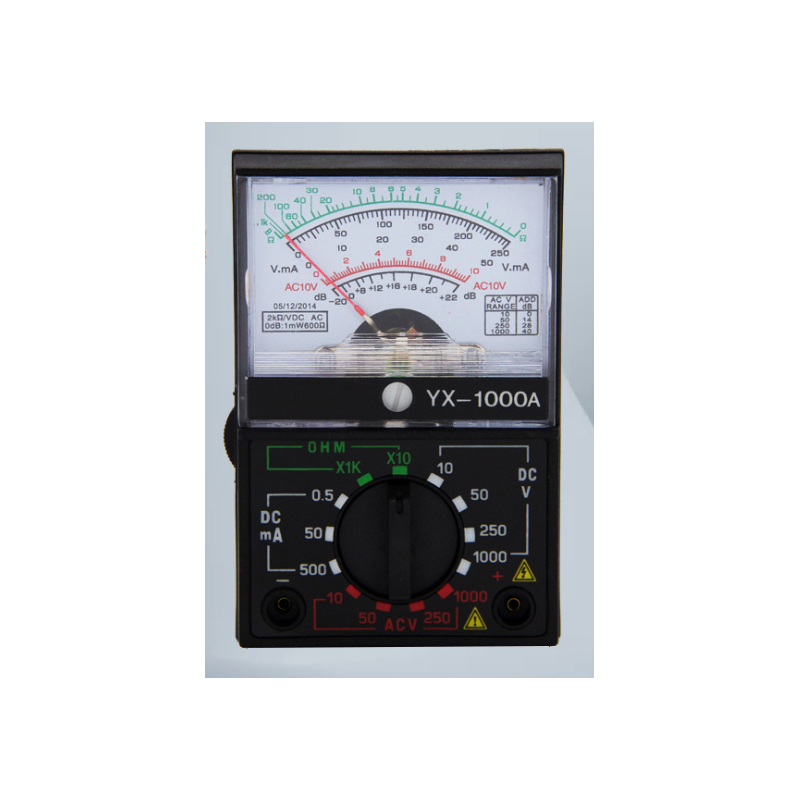

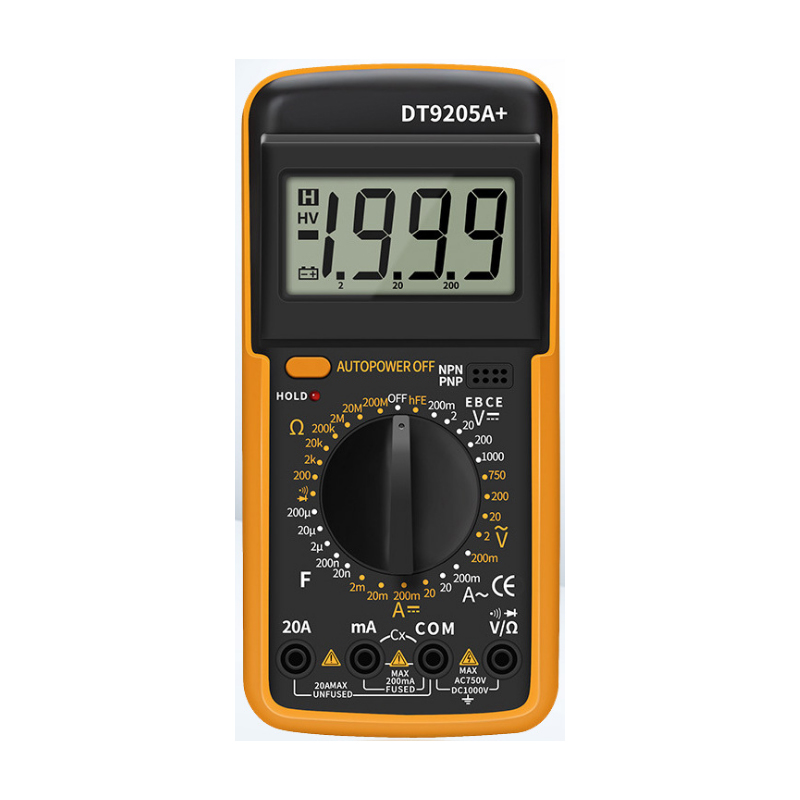

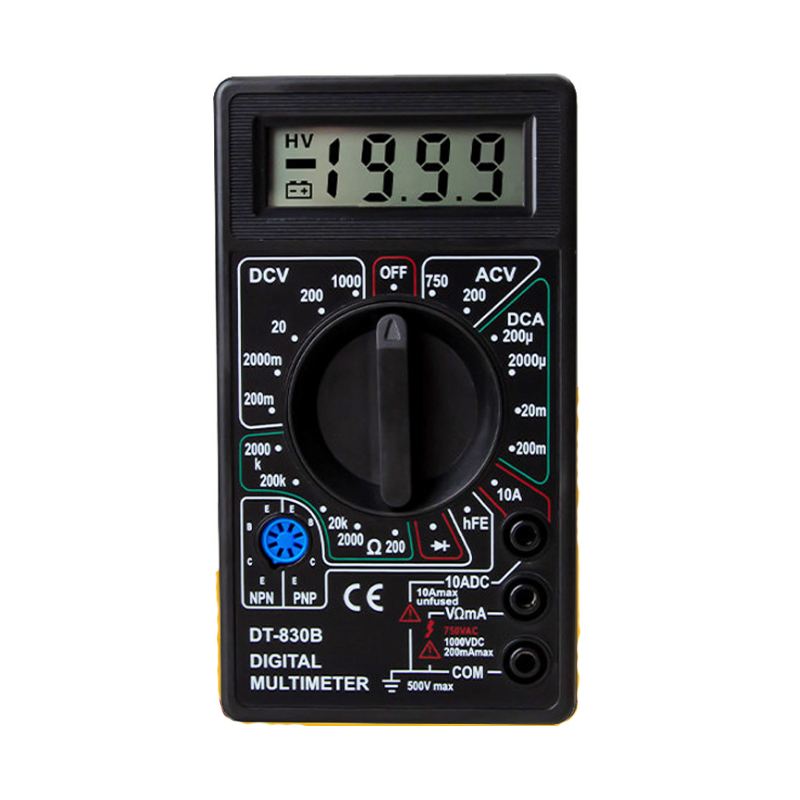

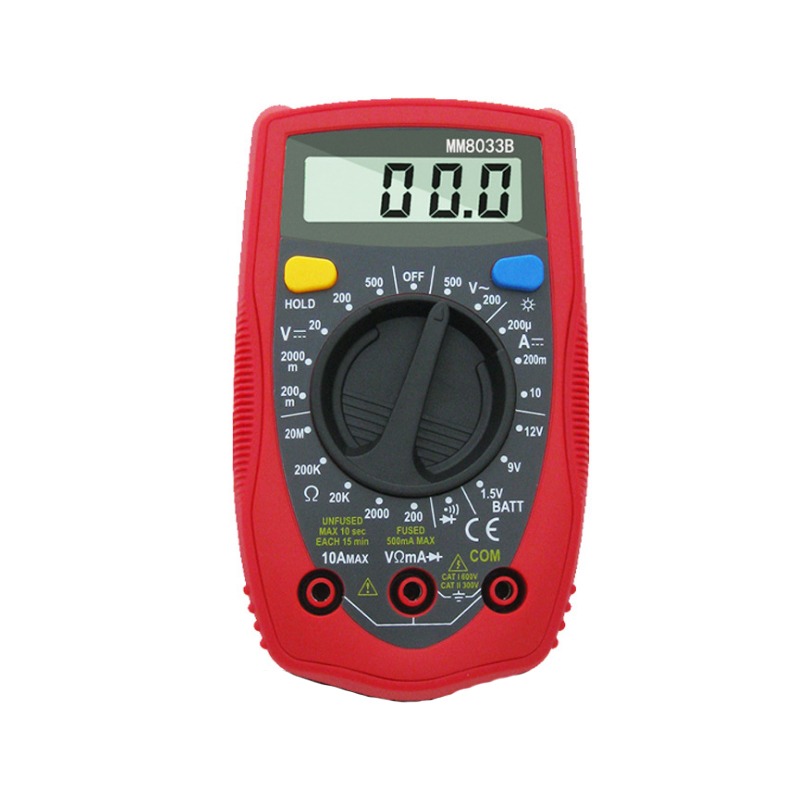

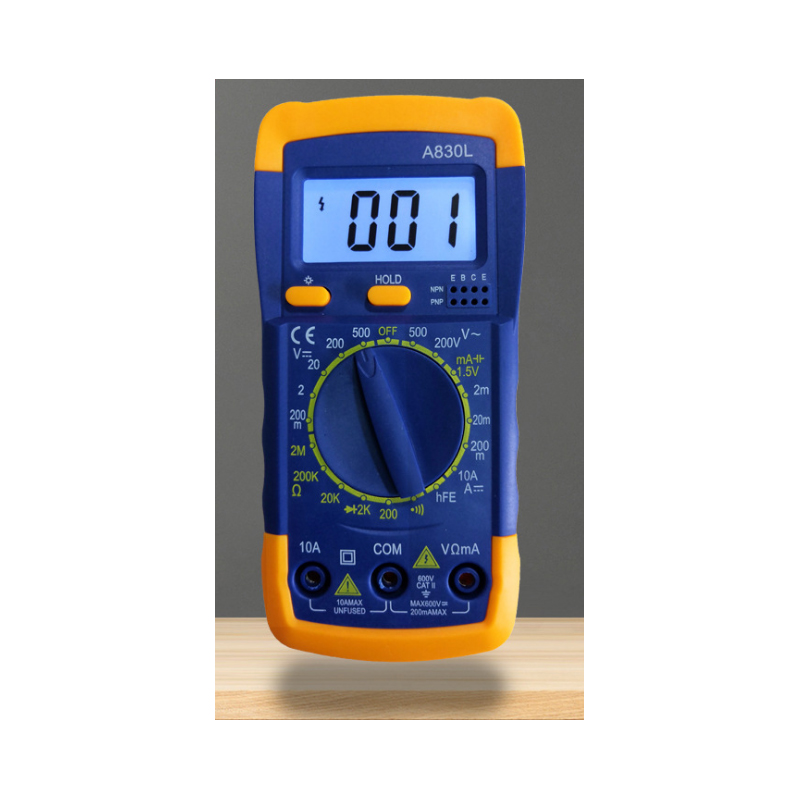

мультиметр может измерять не только сопротивление измеренного объекта, но и напряжение переменного тока и постоянного тока. Даже некоторые мультиметр могут измерять основные параметры транзистора и емкость конденсатора. Полное знание использования мультиметра является одним из самых базовых навыков электронных технологий. Обычно используются универсальные часы с указателями и цифровые универсальные часы. Универсальный указатель представляет собой многофункциональный измерительный прибор с головкой в качестве основного компонента. Измерения указываются и читаются указателем заголовка. Измерения цифрового мультиметра отображаются непосредственно в цифровой форме через жидкокристаллический дисплей, удобство чтения, а некоторые также имеют функцию голосовых подсказок. Мультиметр - это прибор, который имеет общий счетчик и включает в себя вольтметр, амперметр и омметр.
Диапазон токов постоянного тока мультиметра - многомерный вольтметр постоянного тока. Прибор соединяется параллельно с замкнутым резистором разделения напряжения, чтобы расширить диапазон напряжения. Диапазон напряжения постоянного тока мультиметра - многомерный вольтметр постоянного тока. Благодаря последовательному включению резисторов разделения напряжения диапазон напряжения прибора может быть расширен. Соответствующий диапазон измерений также варьируется в зависимости от сопротивления разделения напряжения. Головка мультиметра - магнитоэлектрический измерительный механизм. Он может преобразовывать переменный ток только через постоянный ток и использовать диоды для преобразования переменного тока в постоянный, тем самым достигая измерения переменного тока.
Выбор мультиметра:
Таблица указателей имеет низкую точность чтения, но процесс качания указателя более интуитивный, и амплитуда скорости качания иногда объективно отражает измеренные размеры (например, небольшое дрожание шины телевизионных данных (SDL) при передаче данных); Показания цифровых приборов интуитивно понятны, но процесс цифровых изменений выглядит хаотичным и нелегко наблюдать.
Как правило, указатель имеет две батареи, одна из которых имеет низкое напряжение 1.5V, а другая - высокое напряжение 9V или 15V. Черный зонд является положительным по отношению к красному зонду. Цифровые приборы обычно используют батареи 6V или 9V. В резистивной передаче выходной ток стрелочного прибора намного больше, чем у цифрового прибора. Использование файла R×1 Ом позволяет громкоговорителю издавать громкий « щелчок» звук, а использование файла R×10K Ом может даже освещать светодиоды (LED).
В диапазоне напряжения внутреннее сопротивление стрелочного прибора относительно невелико по сравнению с цифровым прибором и имеет плохую точность измерения. В некоторых случаях высокое напряжение и микроток невозможно даже точно измерить, так как его внутреннее сопротивление влияет на измеренную цепь (например, при измерении напряжения ускорения телевизионной трубки измеренное значение будет намного ниже фактического). Внутреннее сопротивление в диапазоне напряжений цифровых приборов очень велико, по крайней мере, на уровне мегаом, и влияние на измеренную цепь невелико. Однако очень высокое выходное сопротивление делает его уязвимым для индукционного напряжения. В некоторых случаях, когда электромагнитные помехи сильны, измерения могут быть неправильными.
Короче говоря, указательные приборы, такие как усилители мощности телевидения и звука, подходят для измерения аналоговых схем с относительно высоким током и высоким напряжением. В измерении цифровых цепей низкого напряжения, малого тока, подходит для цифровых приборов, таких как машины BP, мобильные телефоны и т. Д. Не является абсолютным, можно выбрать указательные и цифровые приборы в зависимости от ситуации.
Выбор бренда: Fbelec является предпочтительным поставщиком! Специализация на производстве универсальных часов 20 лет.

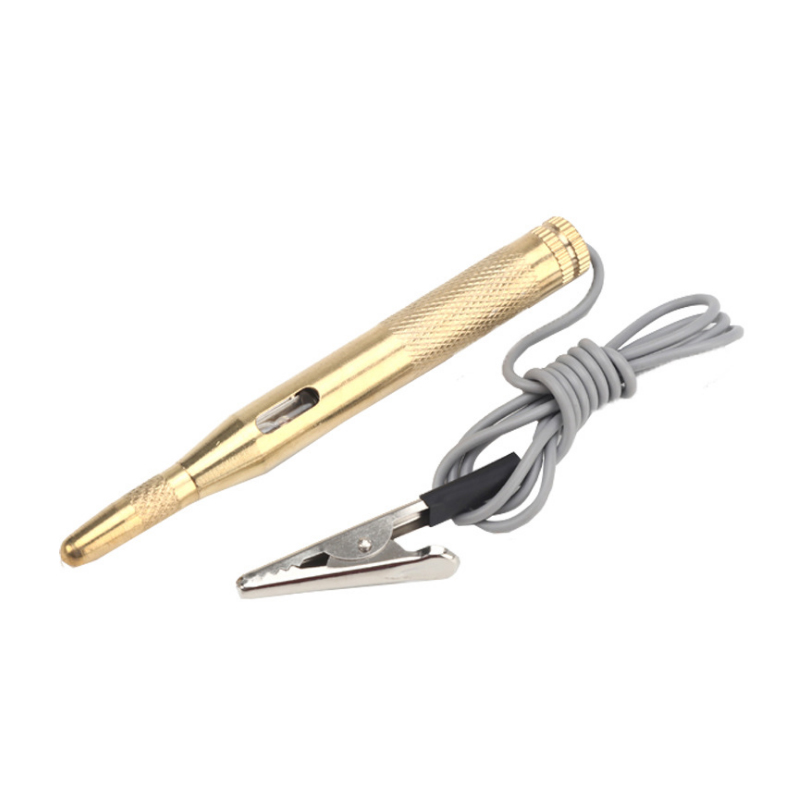

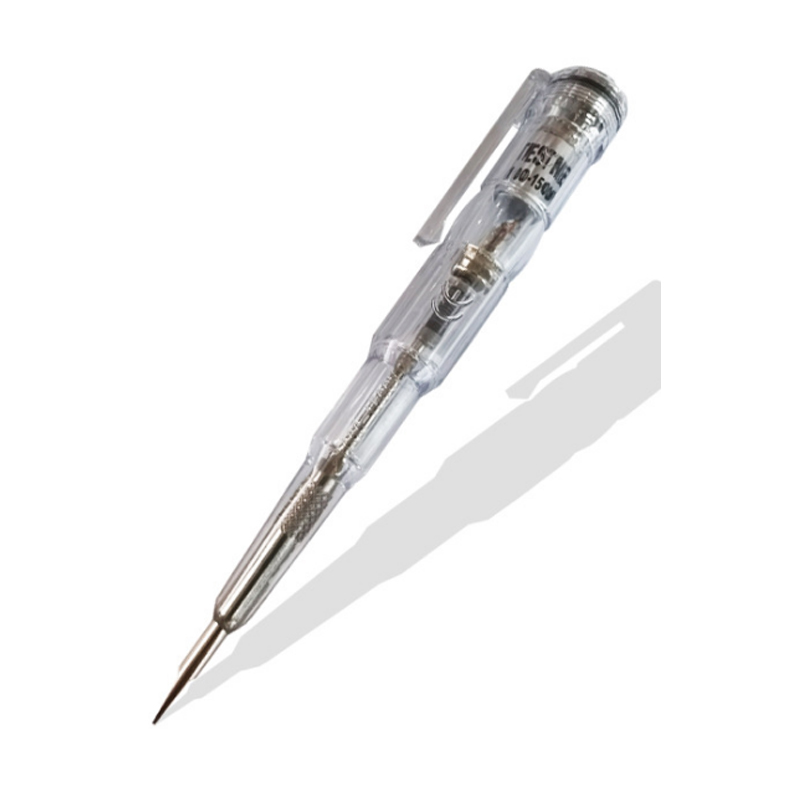

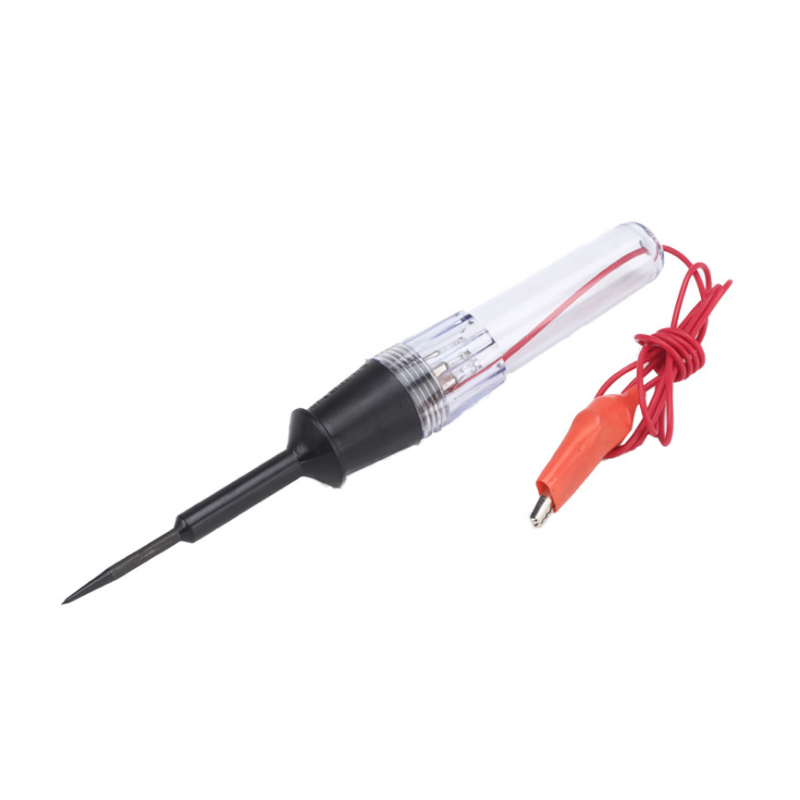

Измерительная ручка, электрическая тестовая ручка:

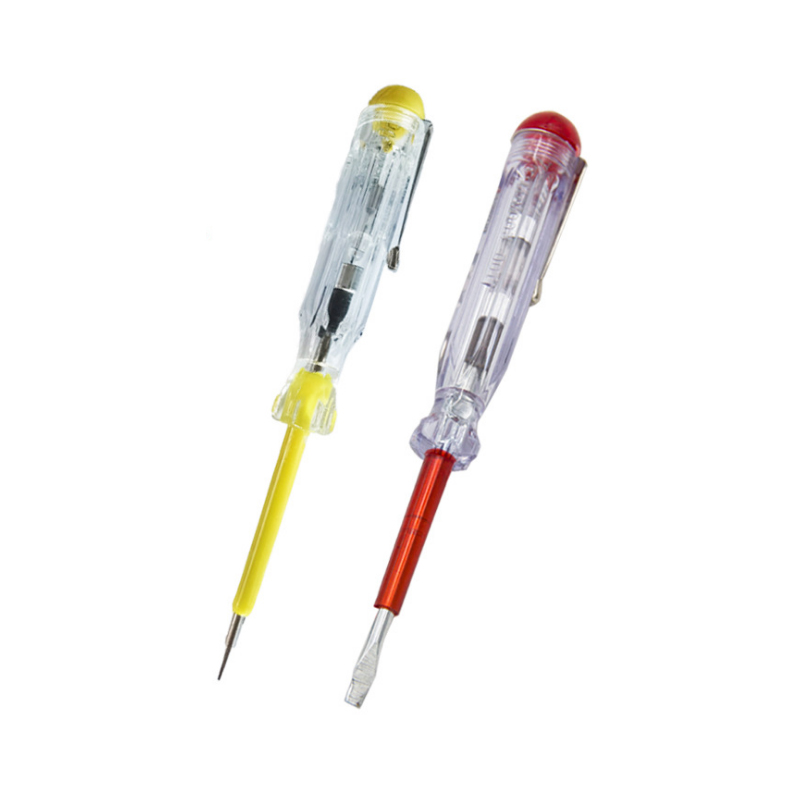

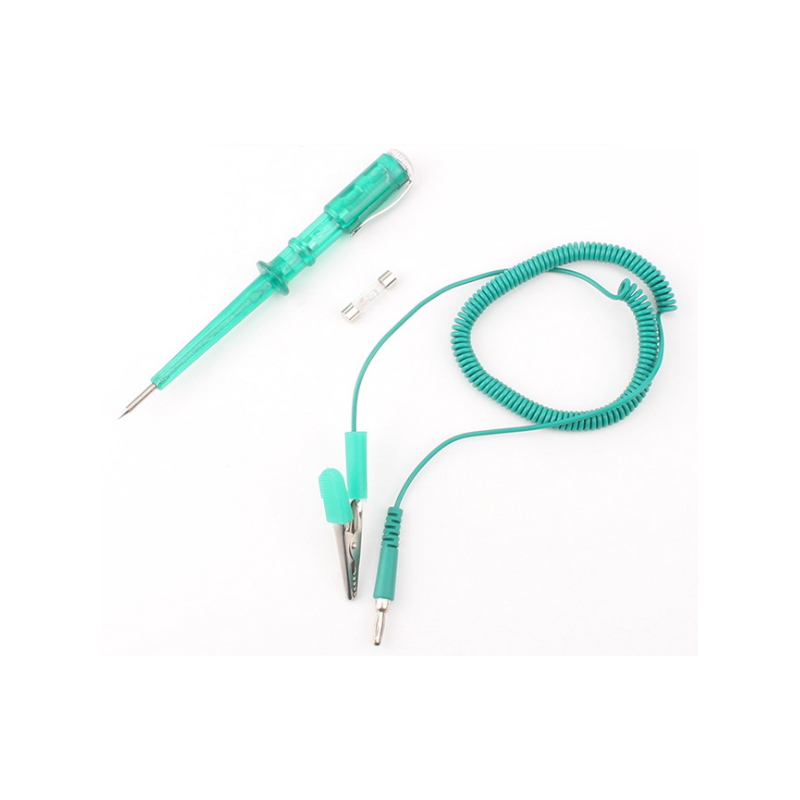

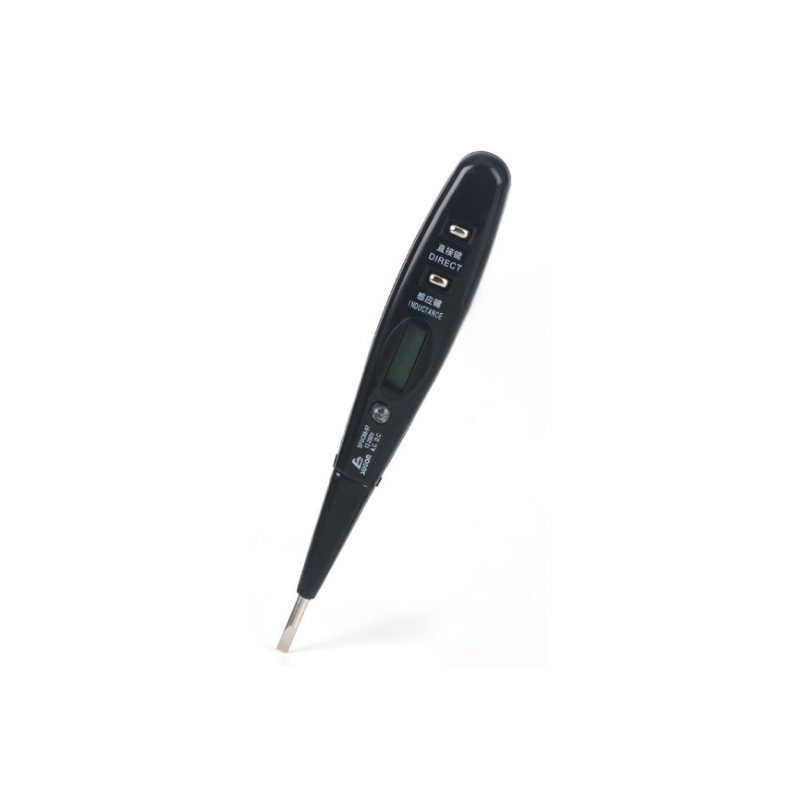

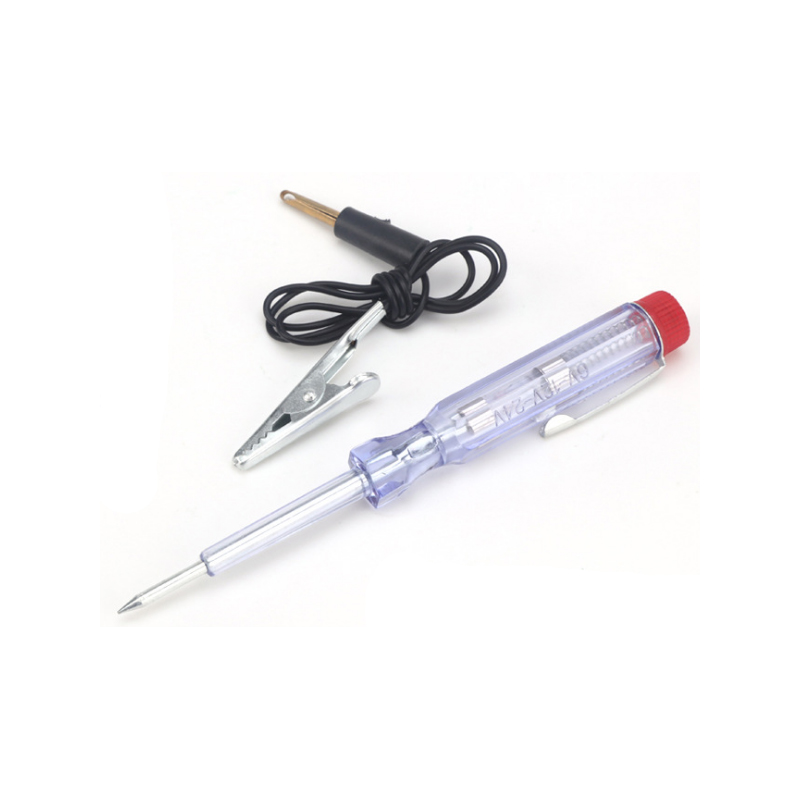

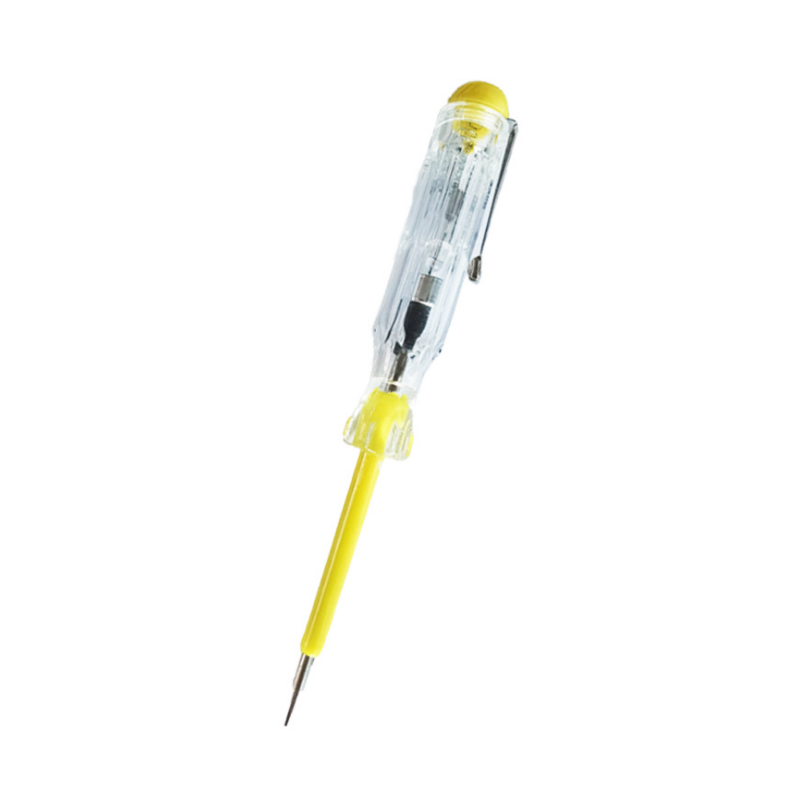

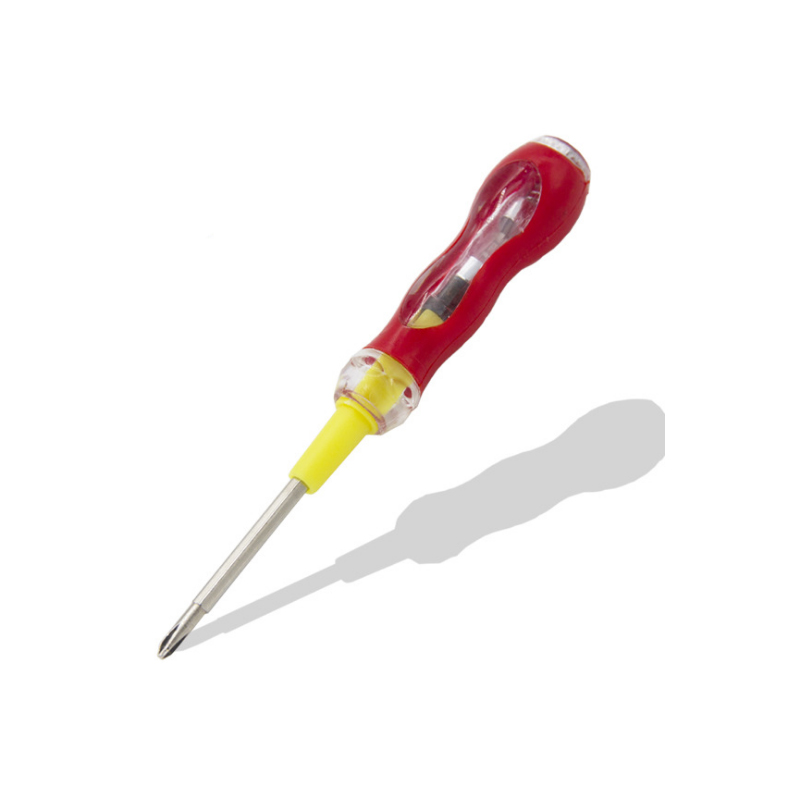

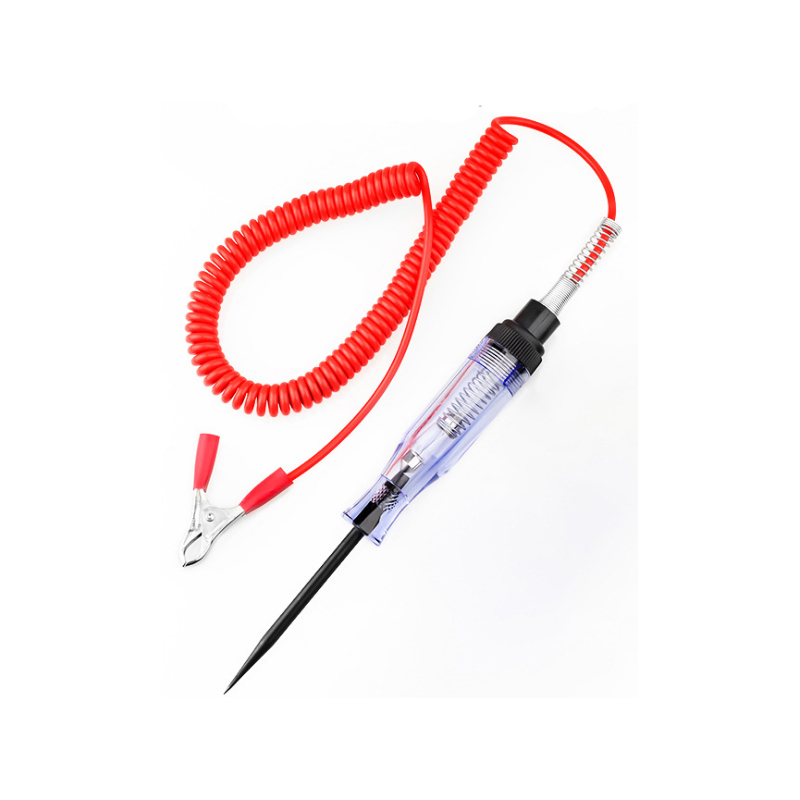

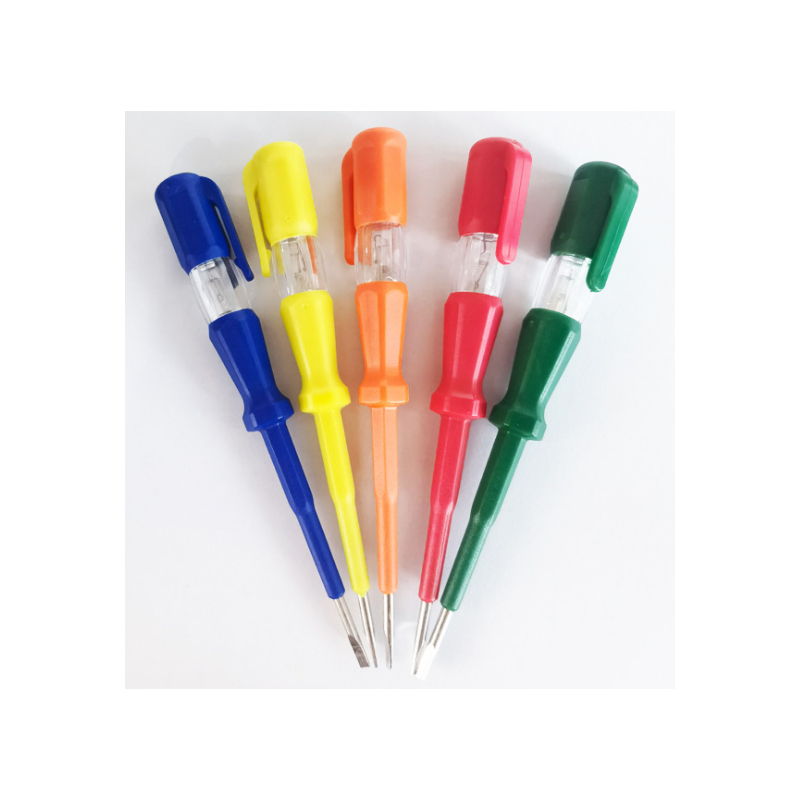

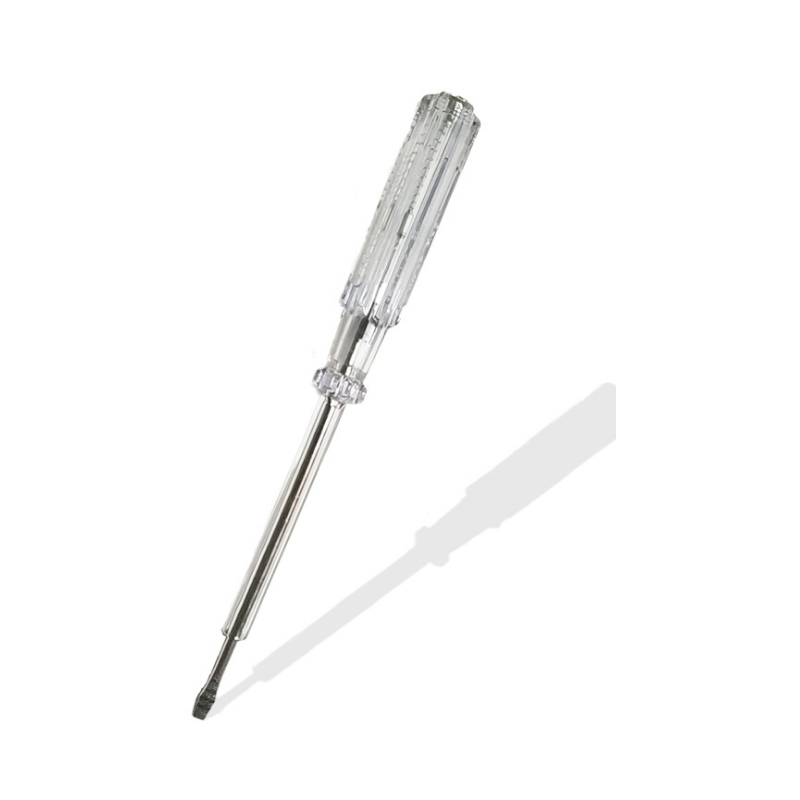

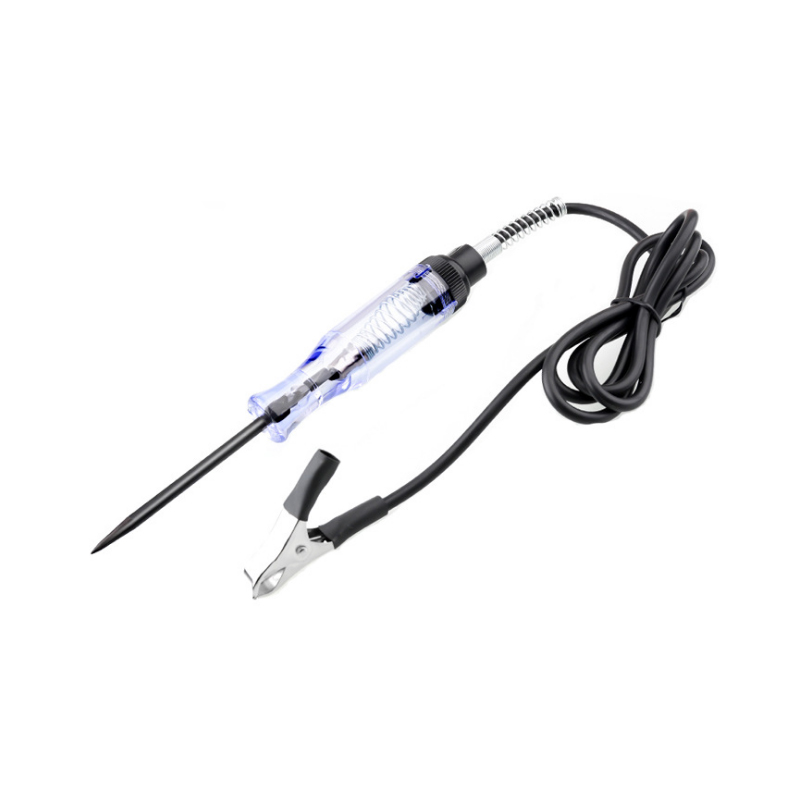

Ручка отвертки электрический зонд также известен как тестовая ручка, сокращенно « ручка». Это электрический инструмент, используемый для проверки наличия электричества в проводах. В ручке был неоновый пузырь. Если неоновые пузырьки светятся во время испытания, это показывает, что провод заряжен или путь заряжен. В тестовой ручке перо и хвост сделаны из металлического материала, а ручка изготовлена из изоляционного материала. При использовании тестовой ручки обязательно прикасайтесь к металлической части конца тестовой ручки рукой, иначе, поскольку заряженное тело, тестовая ручка, человеческое тело и Земля не образуют цепь, неоновые пузырьки в тестовой ручке не светятся, что приводит к недоразумениям, считается, что заряженное тело не заряжено.
Метод использования электрозонда отвертки:
(1) Формула суждения переменного тока и постоянного тока: Обмен суждениями ручки и постоянный ток. Обмен яркий, постоянный ток темный. Неоновые трубки переменного тока полностью яркие, а один конец неоновых труб постоянного тока яркий.
Примечание: сначала сообщите читателю, что перед использованием ручки низкого напряжения испытания должны быть проведены на подтвержденных заряженных телах; Не используйте ручку, пока не подтвердите нормальность. При суждении об обмене и постоянном токе лучше всего сравнивать « два тока», что совершенно очевидно. При измерении переменного тока оба конца неоновой трубки светятся одновременно. При измерении постоянного тока светится только один конец неоновой трубки.
(2) Бедная формула для определения положительных и отрицательных полюсов постоянного тока: используйте ручку для определения положительных и отрицательных полюсов, внимательно посмотрите на неоновые трубки. Яркий передний край является отрицательным, а яркий задний - положительным.
Примечание: Передний конец неоновой трубки относится к одному концу кончика ручки, а задний конец неоновой трубки относится к одному концу, удерживаемому рукой. Яркий передний край отрицательный, и наоборот. Примечание: напряжение питания 110В и выше; Если человек изолирован от земли, одна рука касается любого полюса источника питания, другая рука держит измерительную ручку, металлическая головка ручки касается другого полюса измеренного источника питания, передняя часть неоновой трубки чрезвычайно яркая, сенсорный источник питания отрицательный; Если задний полюс неоновой трубки горит, источник питания измеренного контакта является положительным, что основано на принципе одностороннего потока постоянного тока и перехода электрона от отрицательного к положительному полюсу.
(3) Формула, определяющая, заземлен ли источник постоянного тока, и разница между положительным и отрицательным заземлением: коэффициент постоянного тока подстанции и ручки не светится при прикосновении; Если лампа приближается к кончику ручки, то на положительном полюсе есть неисправность заземления; Если индикатор приближается к концу пальца, то заземление не работает на отрицательном полюсе.
Примечание: Коэффициенты постоянного тока для электростанций и подстанций изолированы от поверхности. Когда люди стоят на земле и прикасаются к положительному или отрицательному полюсу ручкой, неоновые огни не должны гореть. Если зажигается, это означает заземление системы постоянного тока; Если лампа находится на одном конце, близком к кончику пера, то положительное заземление; Если лампа находится на одном конце пальца, она заземлена с отрицательным полюсом.
(4) Бедная формула для определения гомогенности и гетерофазы: для определения того, являются ли две линии одинаковыми или разными, каждая рука держит ручку, ноги изолированы от земли, каждая ручка касается важной линии и смотрит на ручку глазами. Если он не горит одинаково, то это не то же самое.
Примечание: Во время этого испытания помните, что ноги должны быть изолированы от земли. Поскольку большинство источников питания в нашей стране 380 / 220 В, трансформаторы обычно используют нейтральную точку прямого заземления, поэтому в процессе испытаний человеческое тело и земля должны быть изолированы, чтобы избежать формирования контуров и недоразумений; Во время теста два штриха, которые открываются и закрываются, одинаковы, поэтому можно увидеть только один штрих.
(5) формула определения неисправности заземления трехфазной трехпроводной линии электропитания 380 / 220 В: трехфазное соединение звездообразной линии, две ручки зажигаются, другая слабая, фазовая линия заземлена; Если свет практически не виден, это указывает на неисправность металлического заземления.
Примечание: Вторичная сторона силовых трансформаторов обычно соединена Y - образным соединением. В трехфазной трехпроводной системе с нейтральной точкой без заземления, при использовании ручки для проверки мощности и трех фазовых линий, две из которых немного ярче, чем обычно, в то время как другая менее яркая, что означает, что фазовая линия с меньшей яркостью заземлена, но не слишком серьезная; Если два из них очень яркие, а другой почти невидимый, то в этой фазовой линии есть металлическое заземление.
