Что такое потенциометр?
Потенциал - это резистивный элемент с тремя выводами, значение сопротивления может быть скорректировано в соответствии с определенным законом изменения. Потенциометр обычно состоит из резистора и подвижной щетки. Когда щетка движется вдоль резистивного тела, на выходе получают значения сопротивления или напряжения, связанные с смещением. Потенциал SoftPot тонкопленочный, гитарный
Потенциометр может быть использован как в качестве трехступенчатого элемента, так и в качестве двухзажимного элемента. Последнее можно считать переменным резистором. Поскольку его функция в цепи заключается в получении выходного напряжения, связанного с входным напряжением (приложенным напряжением), он называется потенциометром.
Потенциометрический шум скольжения
Шум скольжения является особым шумом потенциометра. При изменении значения сопротивления, из - за неправильного распределения сопротивления потенциометра, вращающаяся система не соответствует контактному сопротивлению потенциометра, когда движущийся контакт перемещается по поверхности резистора, выходной конец в дополнение к полезным сигналам сопровождается шумом, который колеблется с сигналом.
Для проволочных потенциометров в дополнение к контактному шуму между вышеупомянутыми динамическими контактами и обмоткой существуют разрешающие шумы и шумы короткого замыкания. Шум разрешения вызван ступеньками изменения сопротивления, а шум короткого замыкания возникает, когда движущийся контакт перемещается по обмотке и сокращает соседние витки. Он пропорционален току, протекающему через обмотку, сопротивлению витков провода и контактному сопротивлению между динамическим контактом и обмоткой.
Механический срок службы потенциометра
Механический срок службы потенциометра, также известный как срок службы износа, обычно выражается в механической долговечности. Механическая долговечность относится к общему количеству надежных движений динамических контактов потенциометра в определенных условиях испытаний, как правило, выражается « неделей». Механический срок службы связан с типом, конструкцией, материалом и производственным процессом потенциометра, который сильно различается.
В дополнение к вышеуказанным параметрам характеристик, потенциометр также имеет такие параметры, как номинальная мощность, допустимое отклонение значения сопротивления, максимальное рабочее напряжение, номинальное рабочее напряжение, напряжение изоляции, температурные параметры, электрическая сила шума и высокочастотные характеристики. Значение этих параметров равно значению соответствующих характеристик резистора.
Классификация потенциометров
Ключевыми компонентами потенциометра являются сопротивление и щетка. Потенциометры можно разделить на несколько типов в зависимости от их структуры формы и наличия переключателя. Потенциалы также могут быть классифицированы по материалам резистора, таким как обмотка, синтетическая углеродная пленка, металлическая стеклянная глазурь, органические твердые сердечники и проводящие пластмассы. Электрические свойства в основном зависят от используемого материала. Кроме того, используются потенциометры с резисторами, изготовленные из металлической фольги, металлической пленки и металлической оксидной пленки, которые имеют специальное назначение. Потенциалы различаются в соответствии с их эксплуатационными характеристиками, включая универсальные, высокоточные, высокоразрешающие, высокорезистивные, высокотемпературные, высокочастотные, мощные и другие потенциометры; В соответствии с режимом регулирования сопротивления, есть регулируемый, полурегулируемый и подстраиваемый тип. Последние два также известны как полустационарные потенциометры. Чтобы преодолеть негативное влияние щеток на подвижные контакты резистора на характеристики потенциометра и срок службы, существуют бесконтактные бесконтактные потенциометры, такие как светочувствительные и магнитные потенциометры, для нескольких специальных применений.

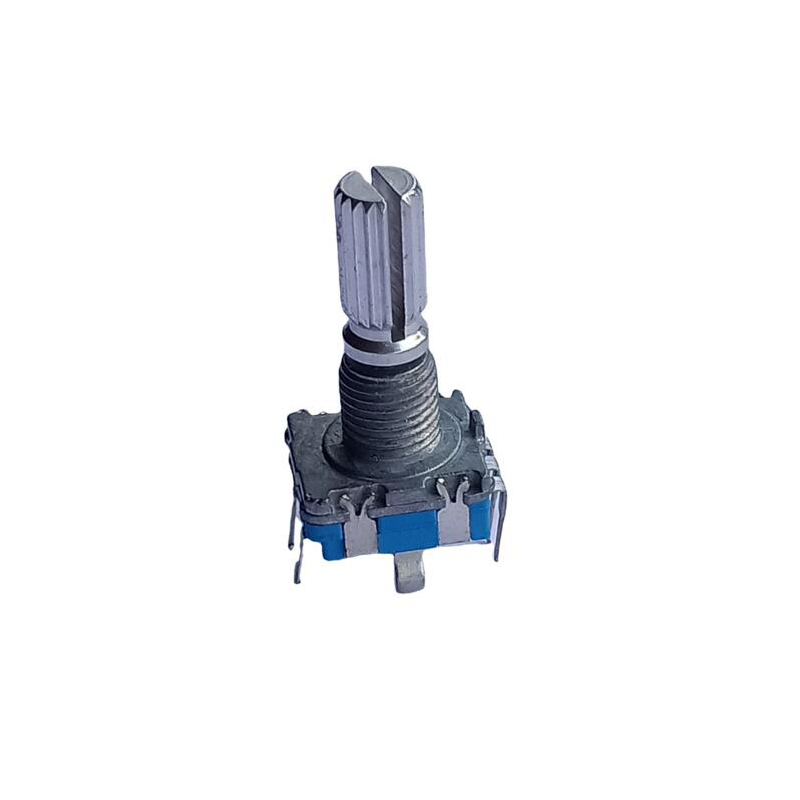

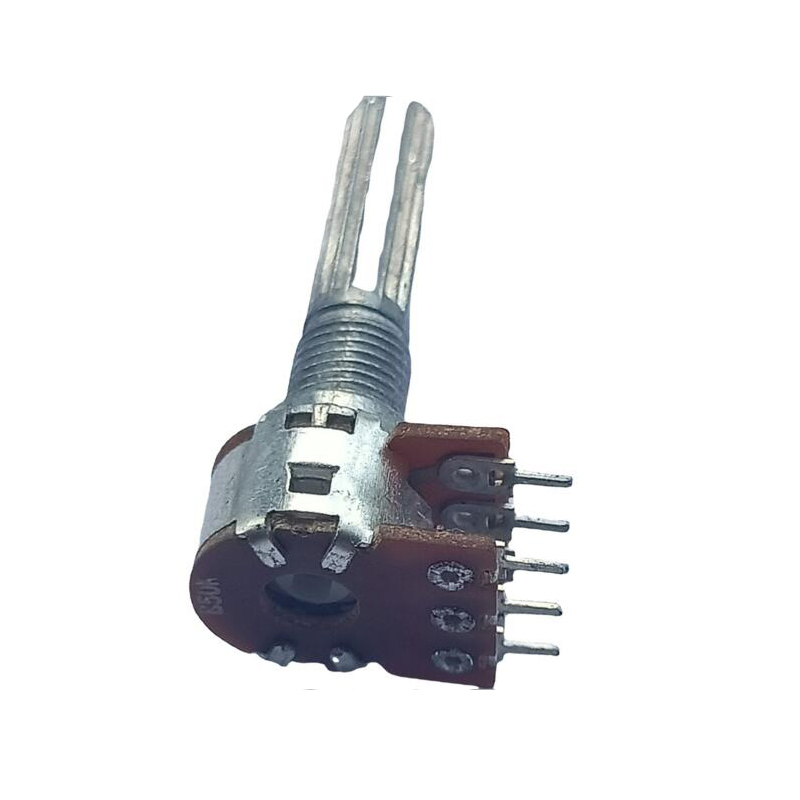

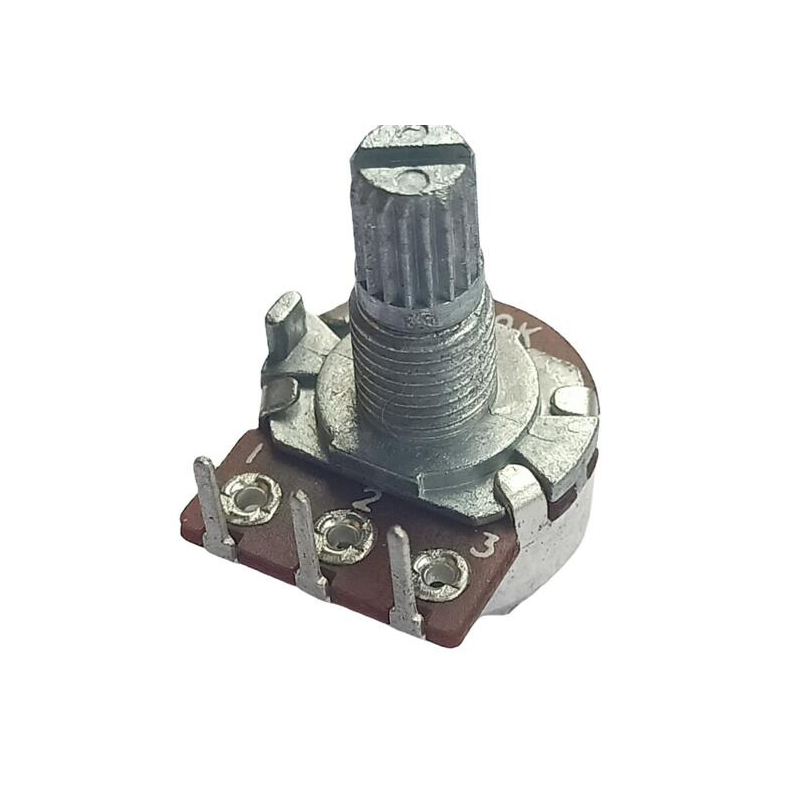

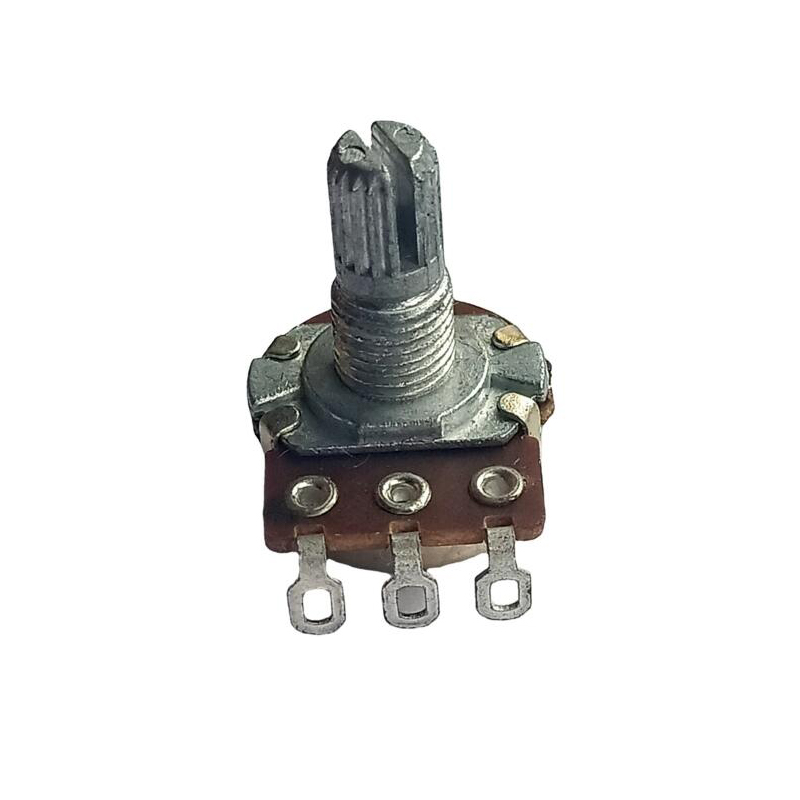

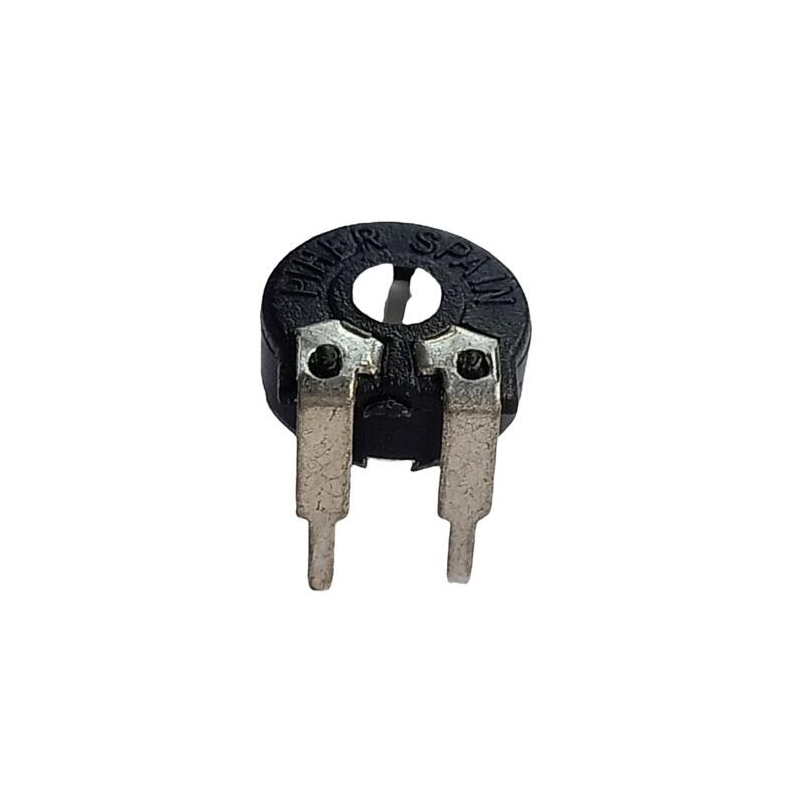

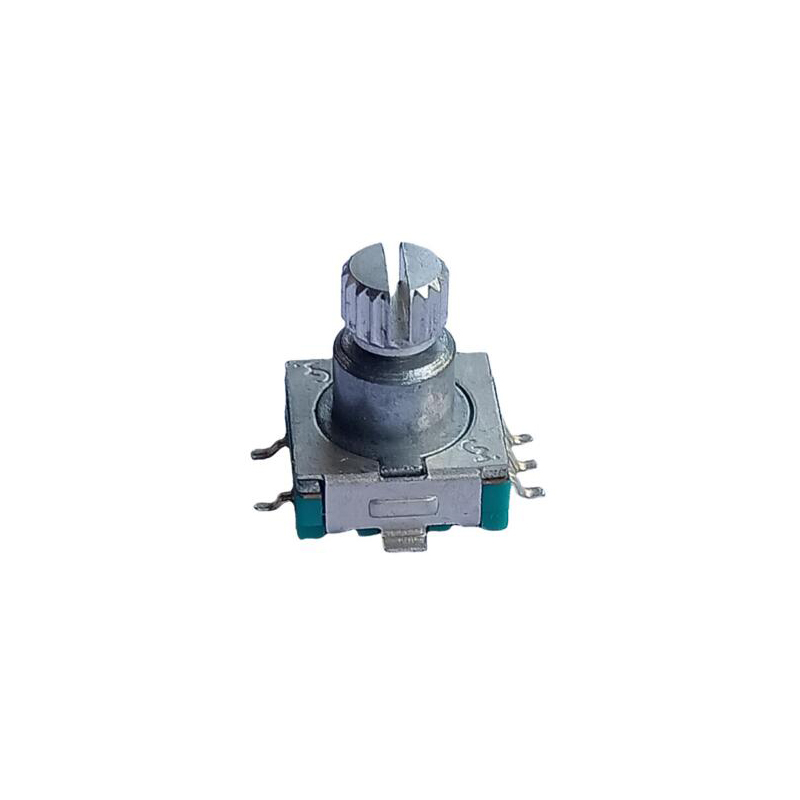

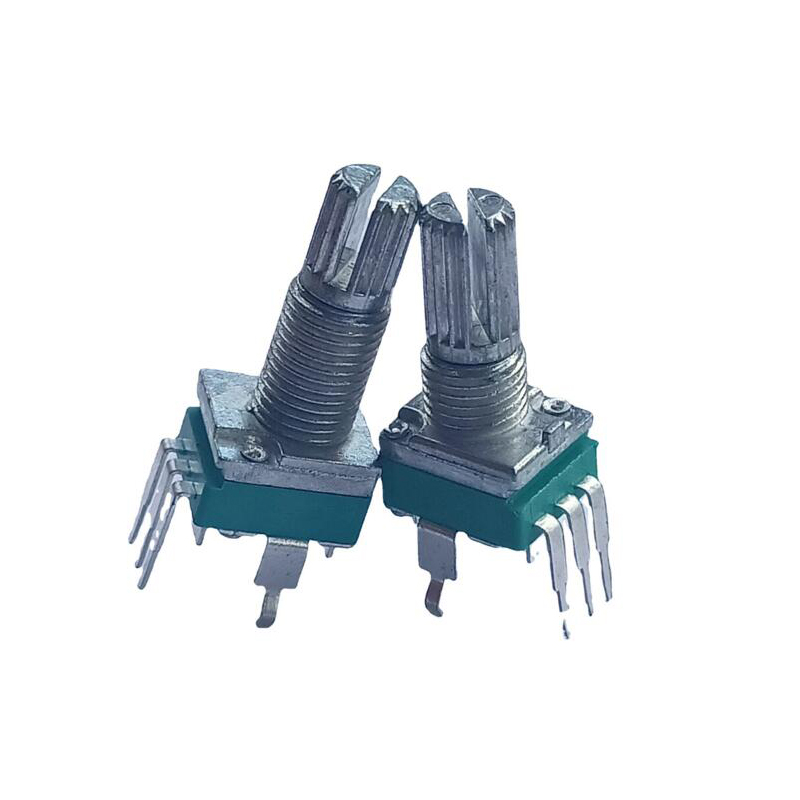

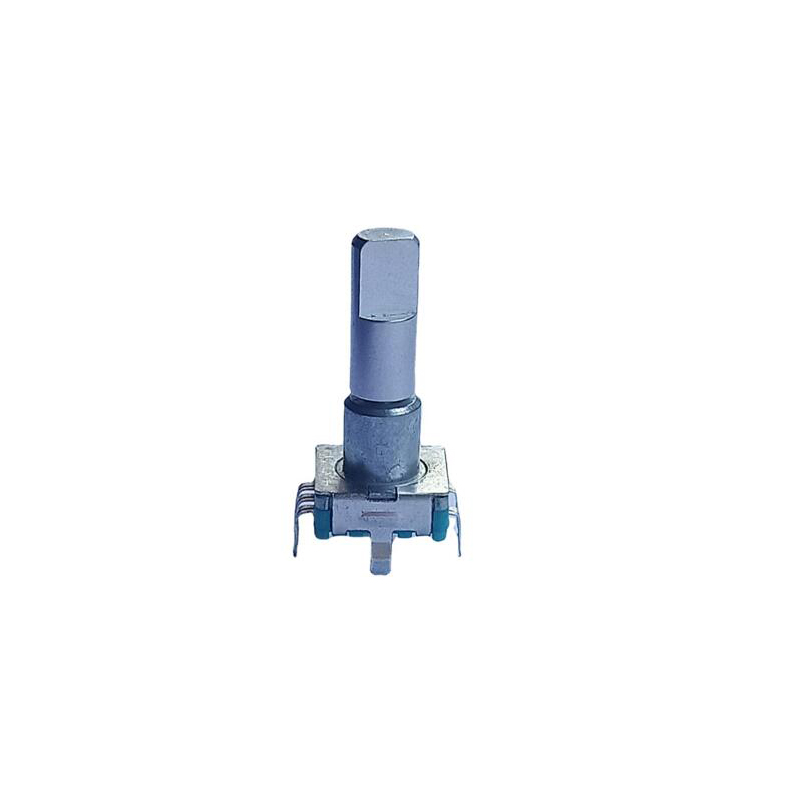

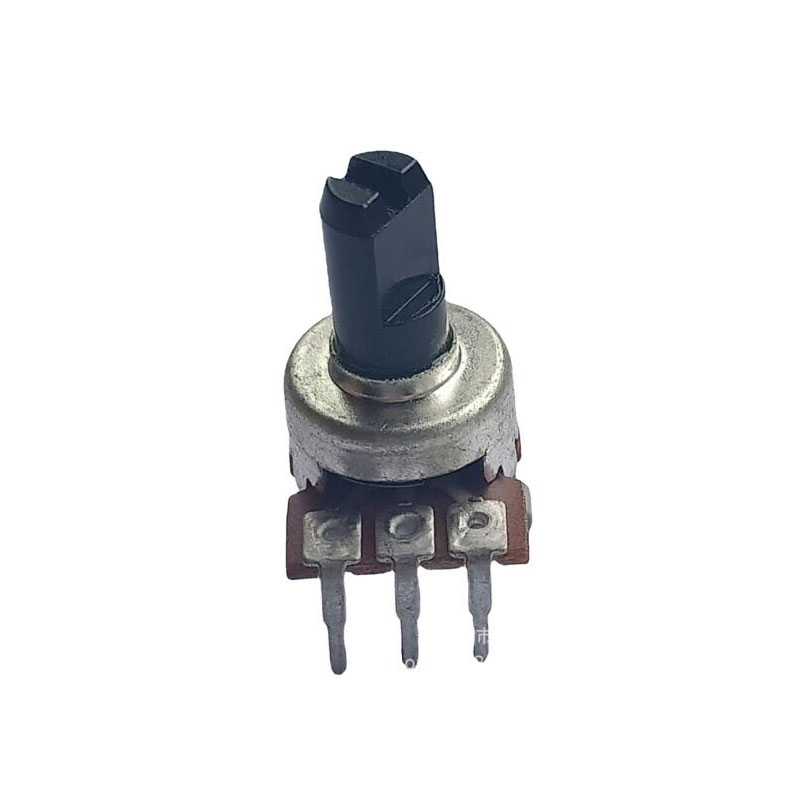

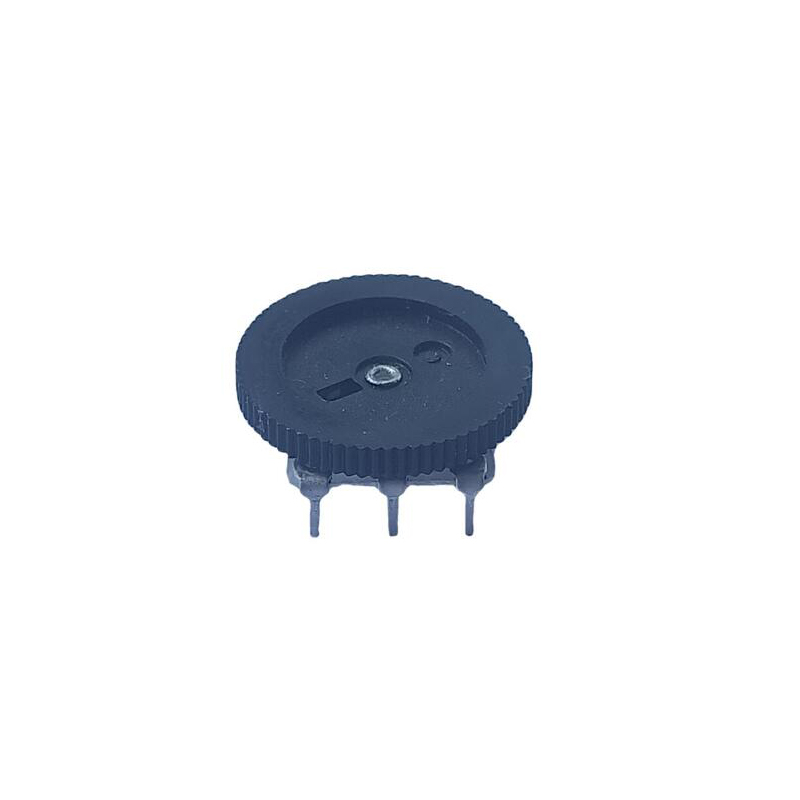

потенциометр с регулируемой обмоткой
Потенциал обмотки: имеет преимущества высокой точности, хорошей стабильности, небольшого температурного коэффициента, надежного контакта, высокой температуры, сильной мощности нагрузки и так далее. Недостатки заключаются в том, что диапазон сопротивлений недостаточно широк, производительность высокой частоты плоха, разрешение невелико, а потенциал обмотки с высоким сопротивлением легко ломается, большой объем и высокая цена. Этот потенциал широко используется в электронных приборах. Сопротивление проволочного потенциометра состоит из проволоки сопротивления, обернутой вокруг изолятора. Электрические провода бывают разных типов. Материал линии сопротивления выбирается в соответствии со структурой потенциометра, пространством, содержащим линию сопротивления, значением сопротивления и температурным коэффициентом. Чем тоньше линия сопротивления, тем больше значение сопротивления и разрешение в данном пространстве. Но проволока сопротивления слишком тонкая, чтобы легко отключаться во время использования, что влияет на срок службы датчика.

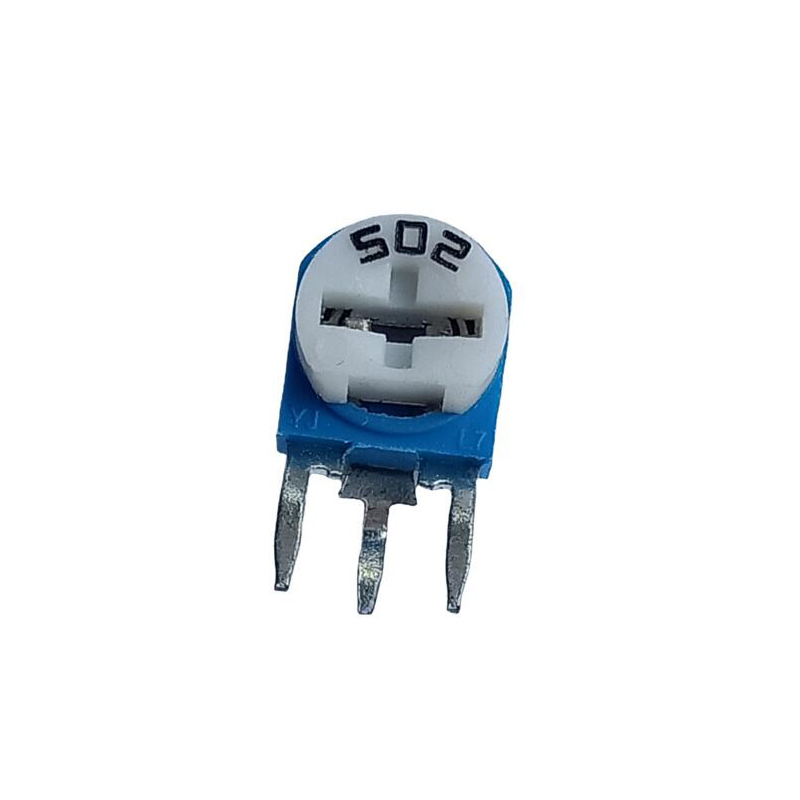

Углеродный мембранный потенциометр
Синтетические углеродные мембранные потенциометры: с широким диапазоном сопротивления, хорошим разрешением, простой технологией, низкой ценой характеристик, но большой динамический шум, плохая влагонепроницаемость. Этот потенциометр должен использоваться в качестве функционального потенциометра и широко использоваться в потребительских электронных продуктах. Производство углеродных диафрагм можно автоматизировать с помощью процесса печати.
Органический сплошной потенциометр: широкий диапазон сопротивлений, высокое разрешение, хорошая теплостойкость, сильная перегрузочная способность, хорошая износостойкость, высокая надежность, но влагонепроницаемость и динамическая разность шумов. Такие потенциометры обычно делают небольшие полустационарные формы для тонкой настройки в цепи.
Металлические стеклоглазированные потенциометры не только обладают преимуществами органических потенциометров с реальным сердечником, но и имеют небольшой температурный коэффициент сопротивления (аналогичный потенциометру намотки), но имеют большее динамическое контактное сопротивление и большее эквивалентное шумовое сопротивление. Поэтому он в основном используется для регулирования полустационарного сопротивления. Этот потенциометр быстро развивается, и его способность выдерживать удары температуры, влажности и нагрузки улучшается. Он может надежно работать в суровых условиях окружающей среды.
Проводящие пластмассовые потенциометры: широкий диапазон сопротивлений, высокая линейная точность, сильное разрешение, длительный срок службы. Несмотря на свой температурный коэффициент и контактное сопротивление, он все еще может использоваться для моделирования и сервопривода в приборах автоматического управления.
Цифровые потенциометры: потенциометры, изготовленные с использованием технологии интегральных схем; Серия резисторов интегрируется в чип, и МОС - трубки используются для управления последовательными резисторами
Подключение к общедоступной сети; Точность управления определяется контрольным числом, обычно 8, 10, 12 бит и так далее; Может использоваться для согласования сопротивлений в аналоговой схеме, управления усилением схемы усиления и так далее; Избегайте проблем с настройкой дрожания; Он обеспечивает удобный способ автоматического усиления оборудования, изменения напряжения и согласования сопротивлений.

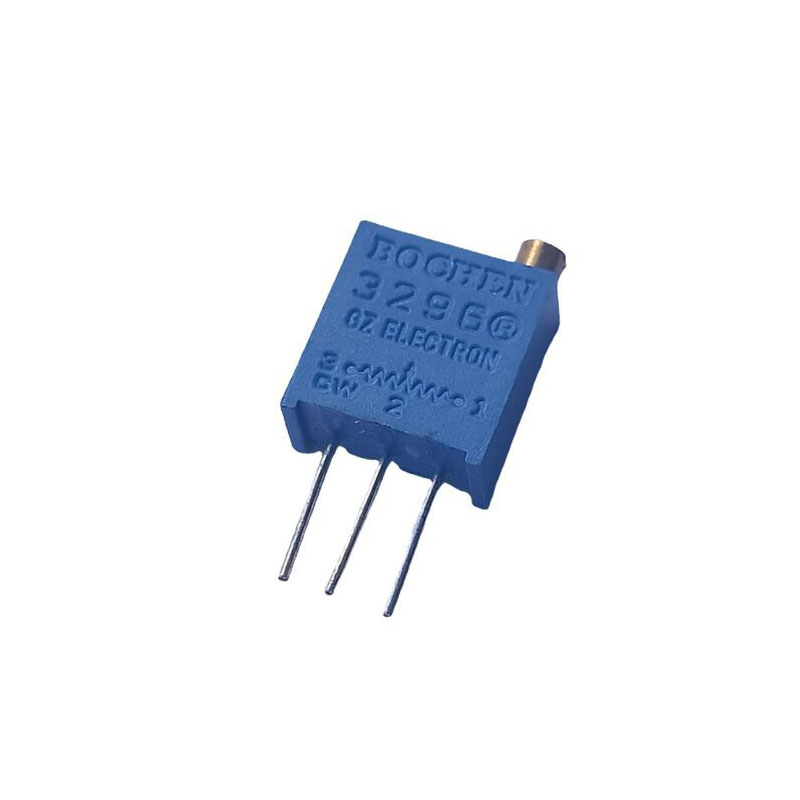

Многовитковые прецизионные регулируемые потенциометры: в некоторых промышленных схемах управления и приборов обычно требуется высокая регулируемая точность. Для удовлетворения производственных потребностей. Эта схема использует многовитковый регулируемый потенциометр. Этот потенциометр имеет большой диапазон шагов! Высокая точность.
Классификация материалов сопротивления
Углеродная пленка: использование углеродной пленки в качестве резистивной пленки.
Металлическая пленка: резистивная пленка изготовлена из специальной керамической пленки из керамических и металлических материалов.
Обмотка: в качестве сопротивления используется металлическая обмотка. Он может выдерживать более высокую мощность, чем углеродная или фарфоровая металлическая пленка.
Структурная классификация

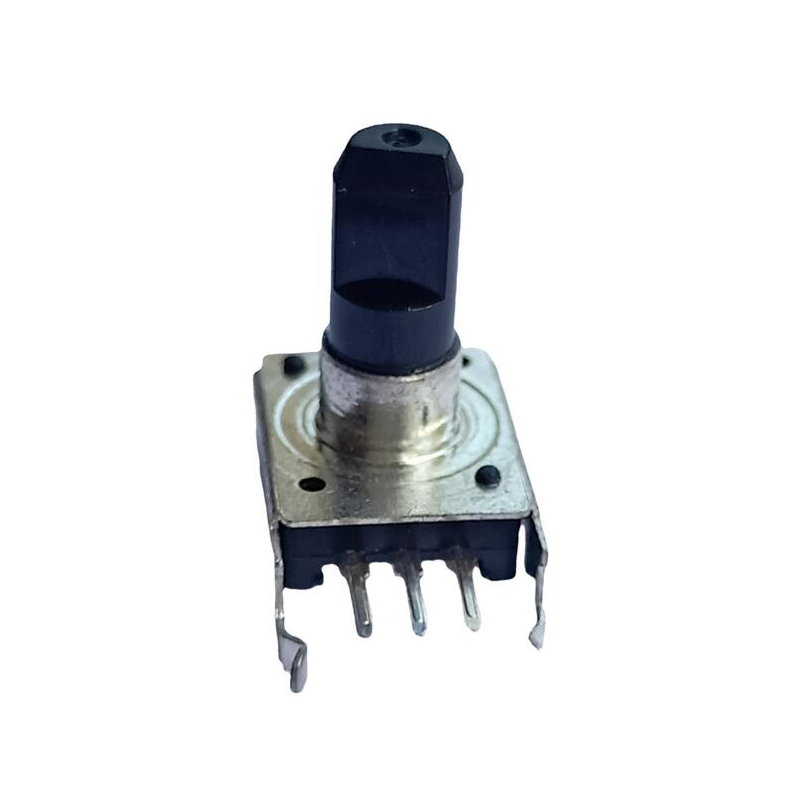

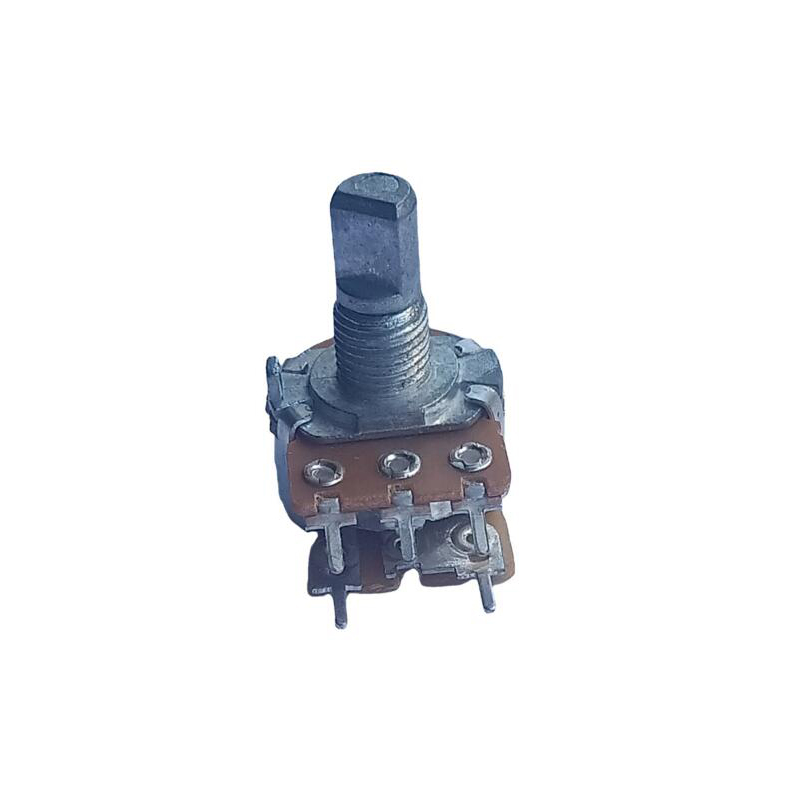

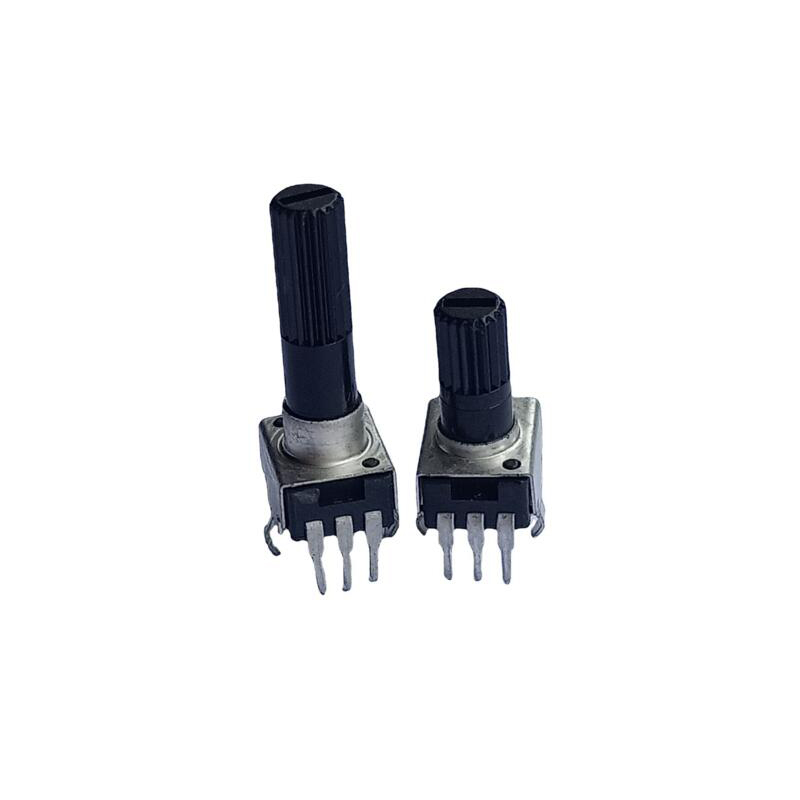

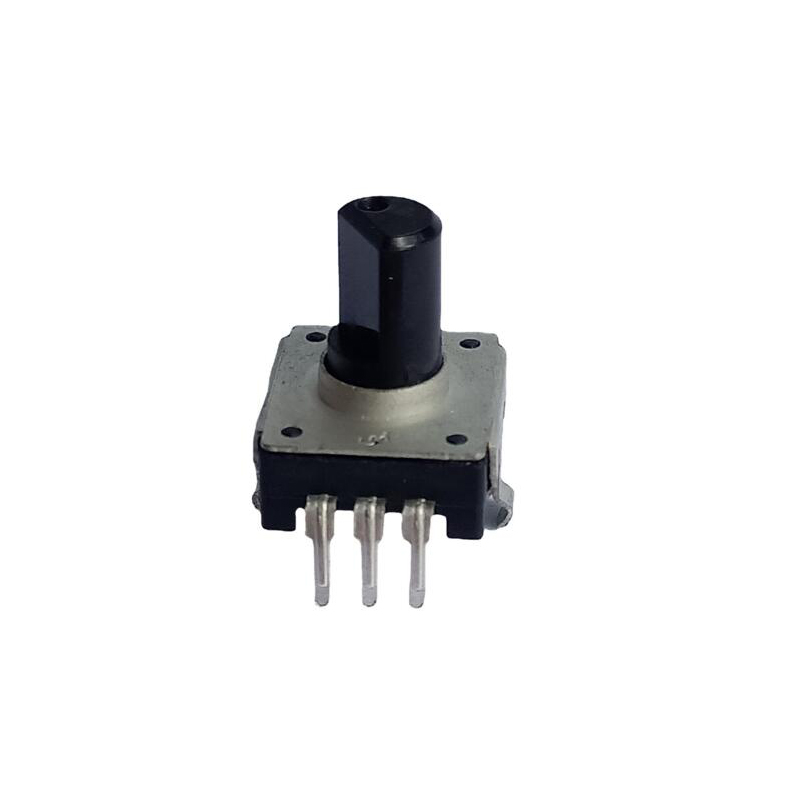

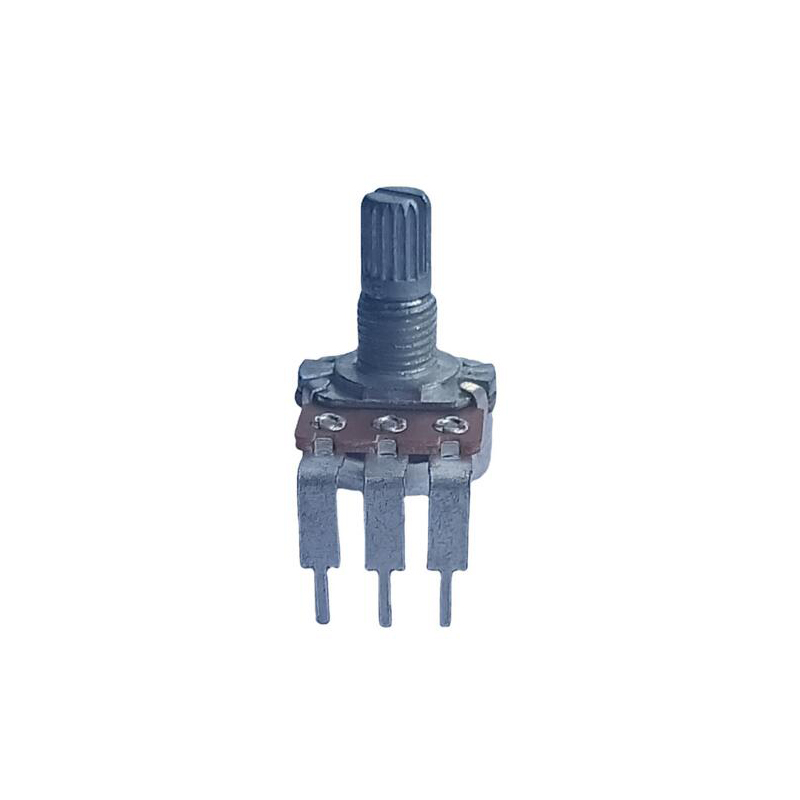

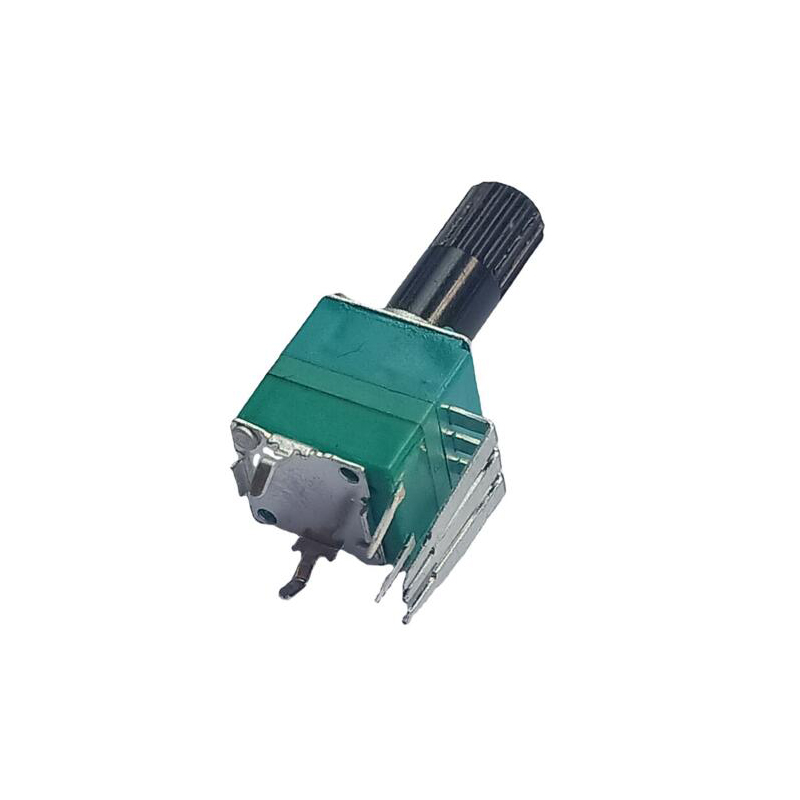

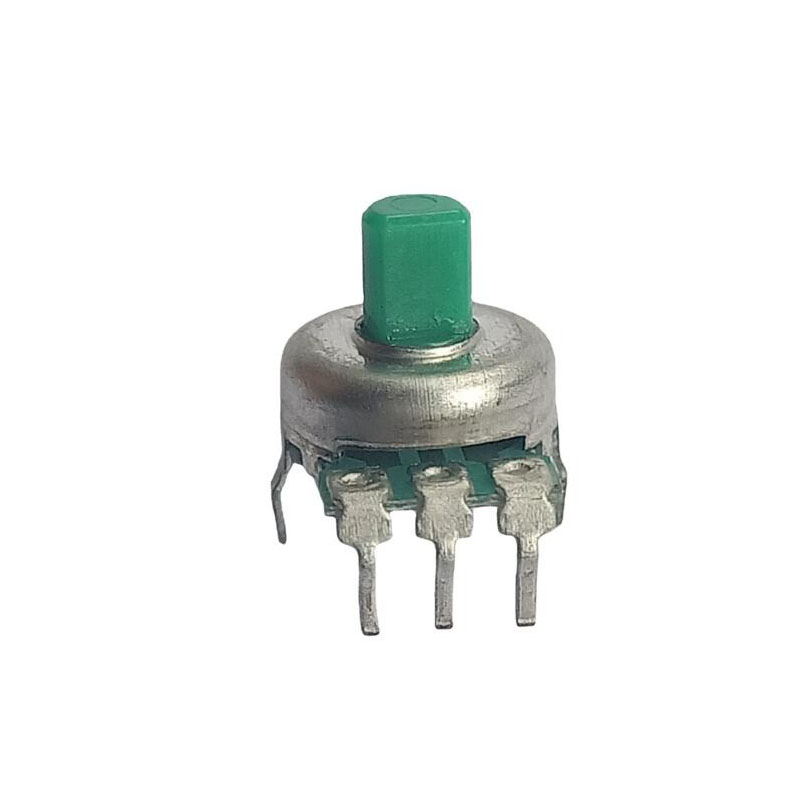

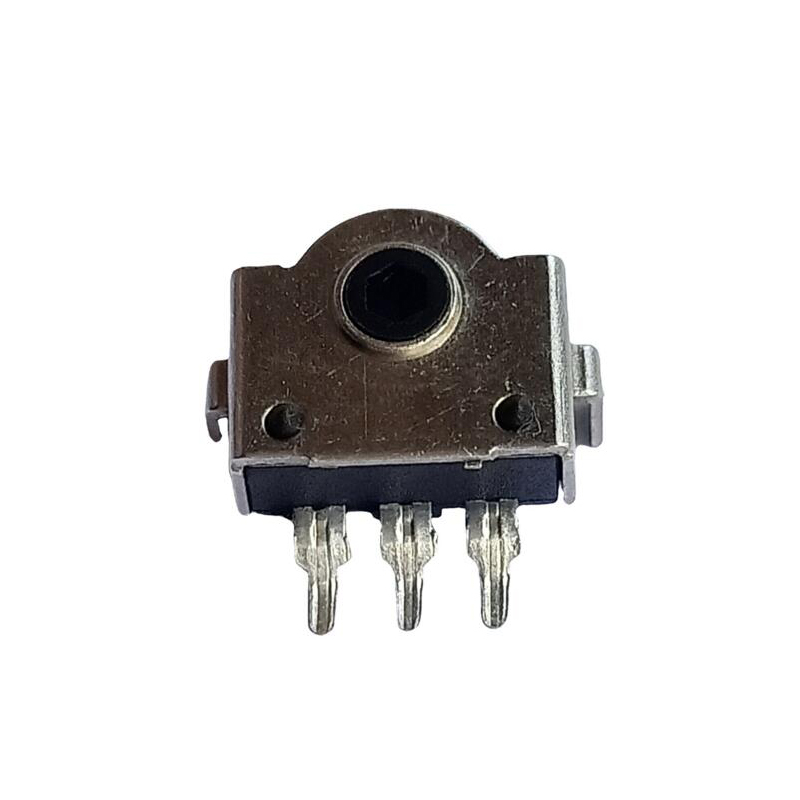

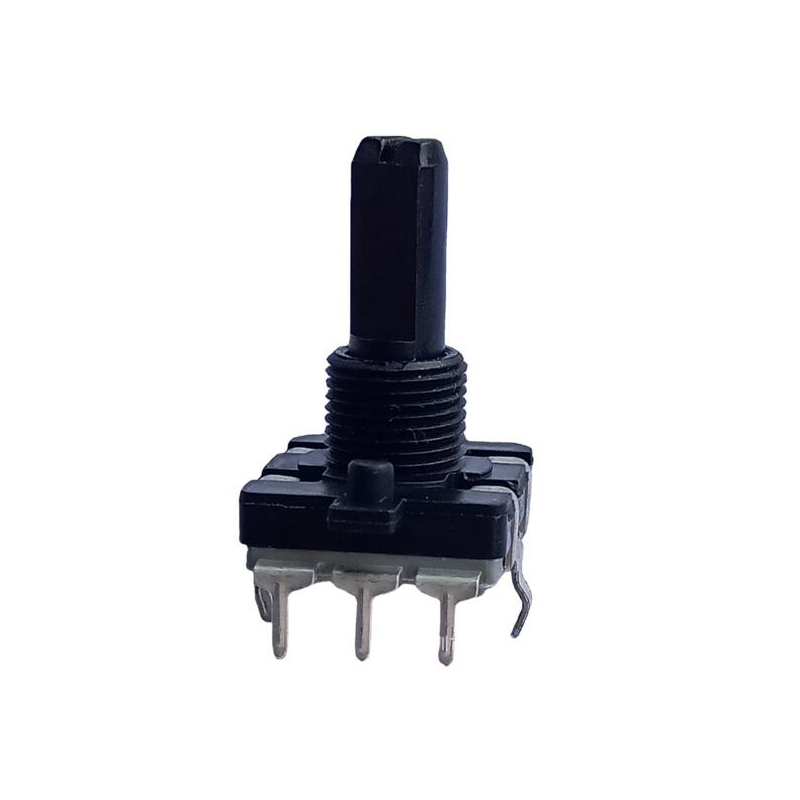

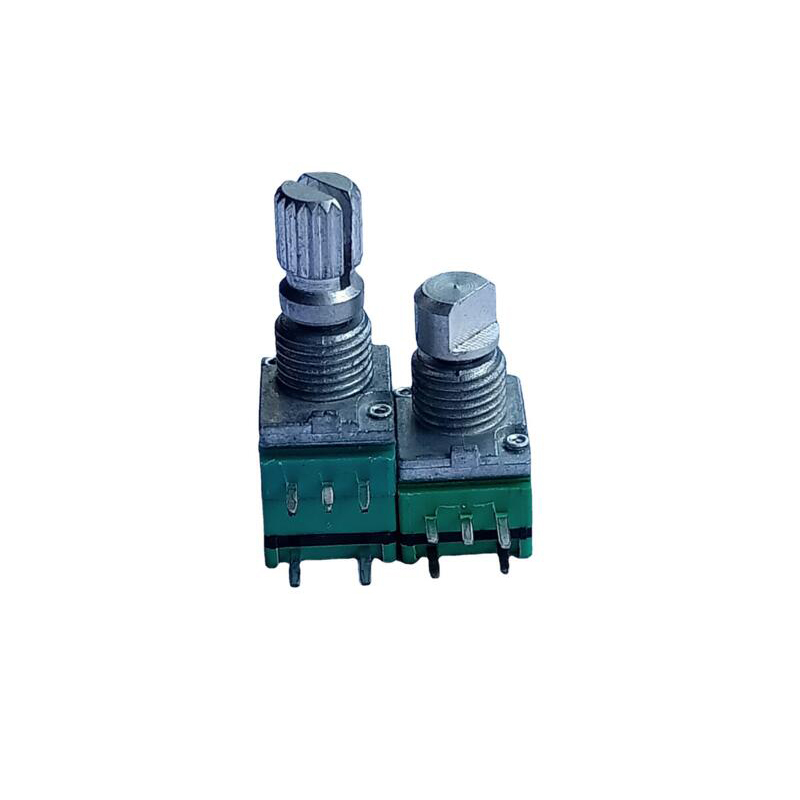

Вращение: обычная форма. Обычный угол вращения около 270 ~ 300 градусов.
Одноциклический: обычная форма.
Многовитковая формула: для случаев, требующих точной настройки.

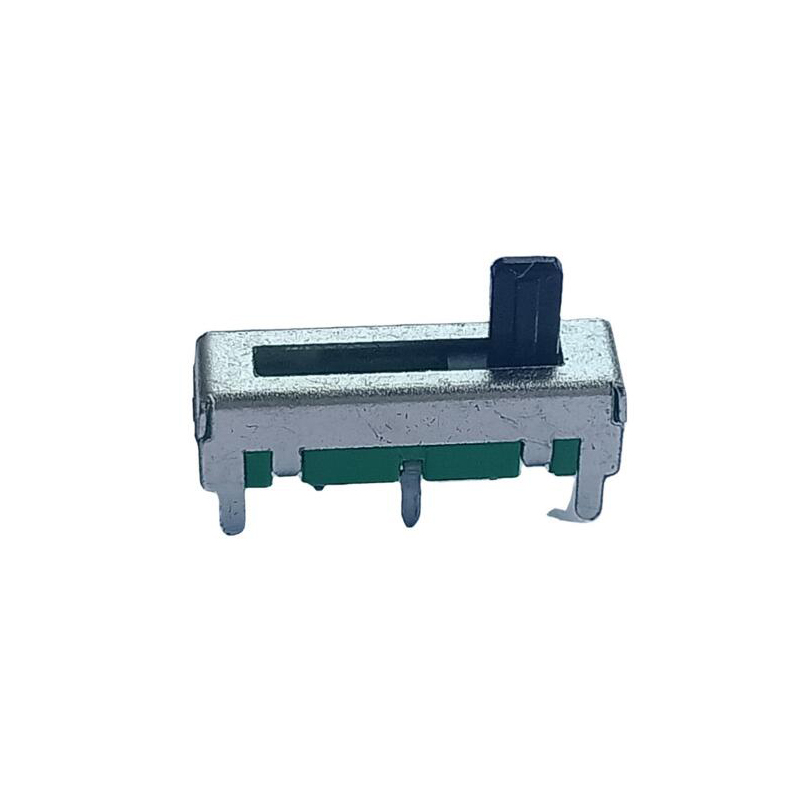

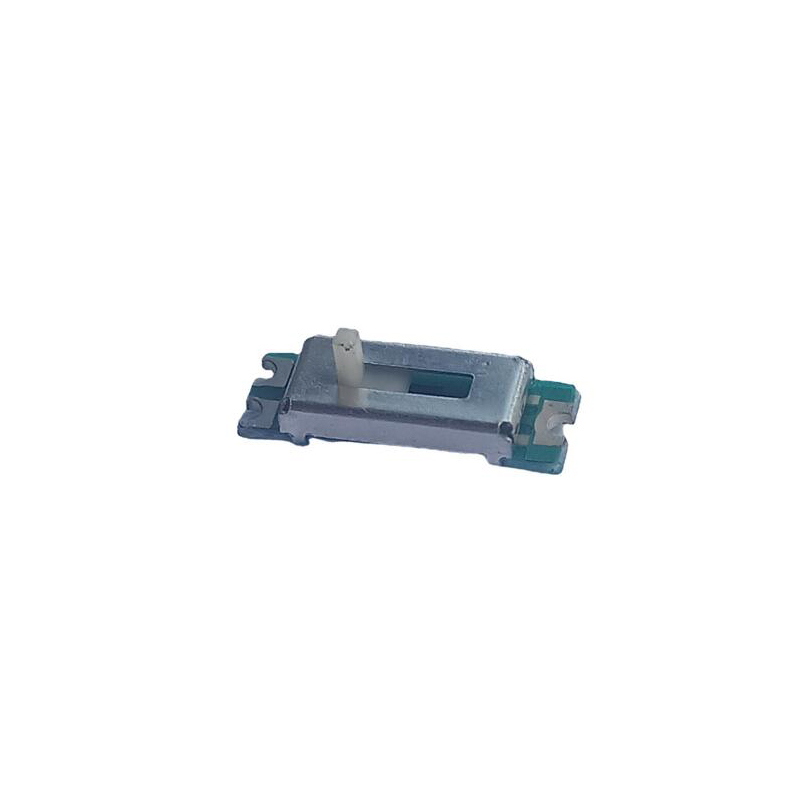

Линейное скольжение: обычно используется в микшерах для мгновенного просмотра положения громкости и управления затуханием.
Количественная классификация

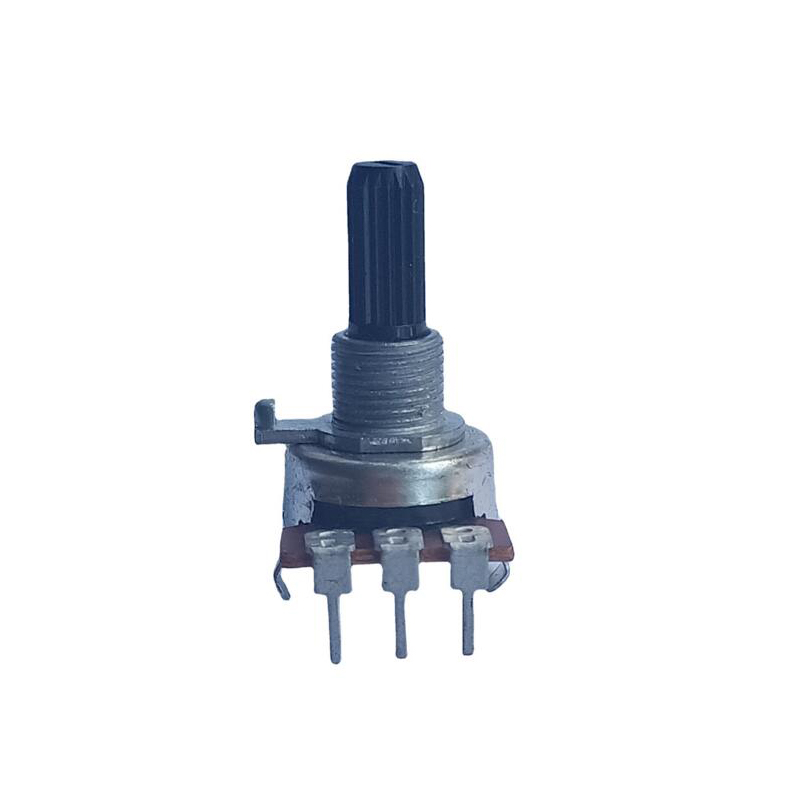

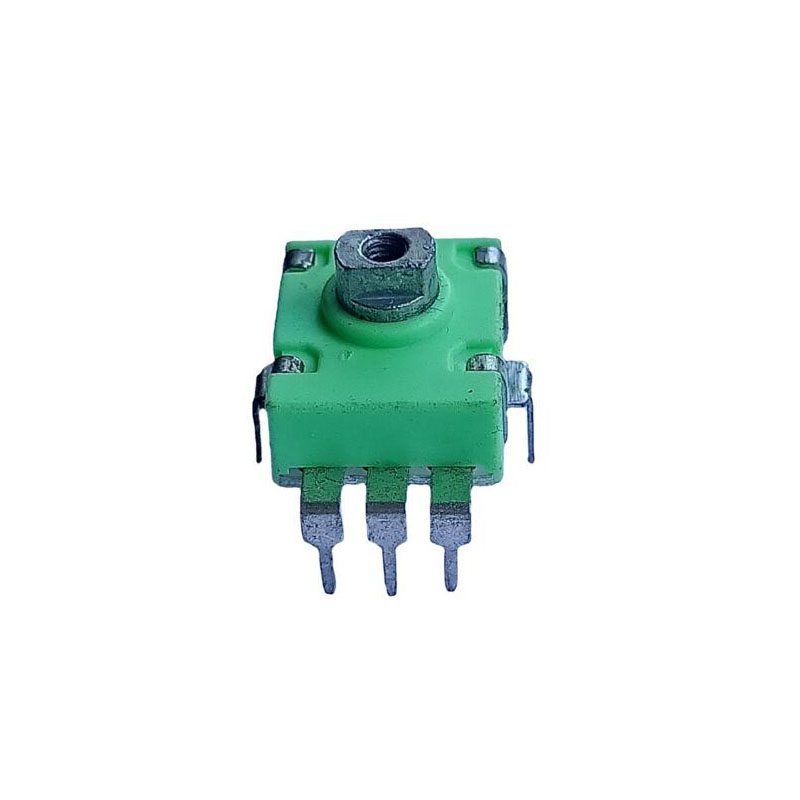

Тип одиночного соединения: ось вращения управляет только одним потенциометром.

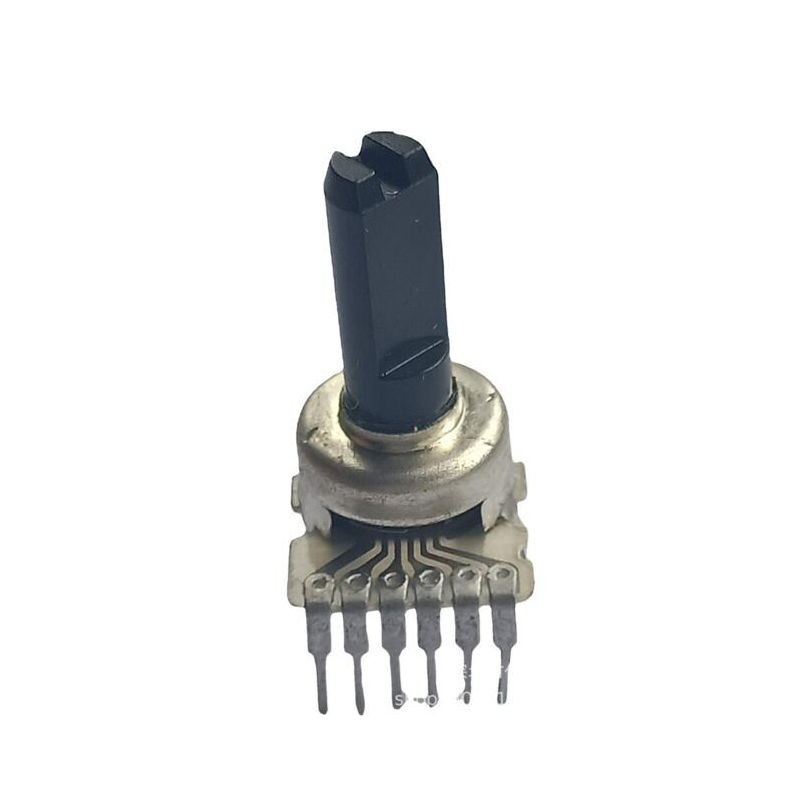

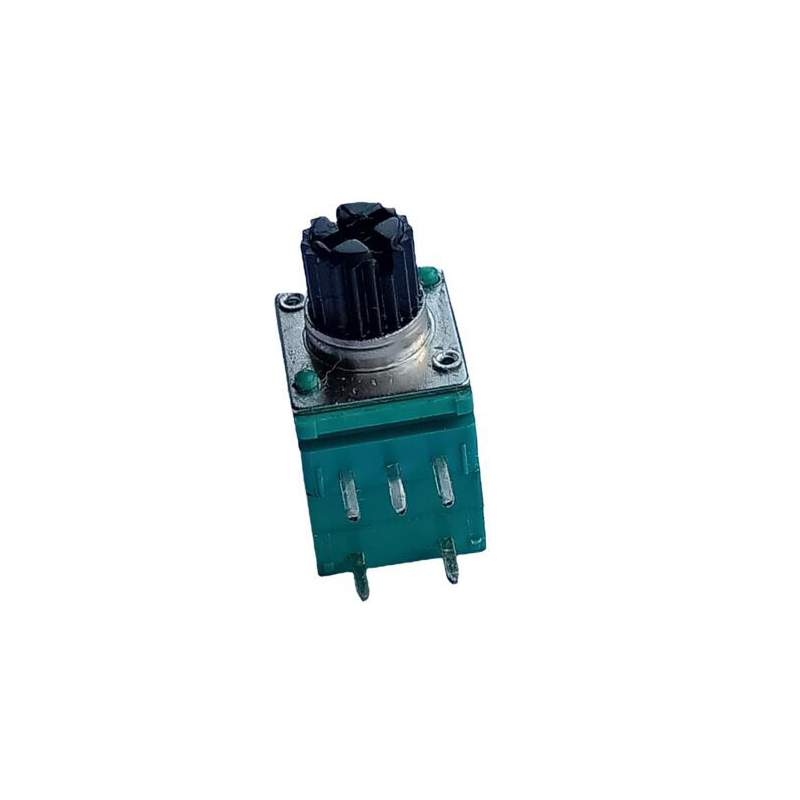

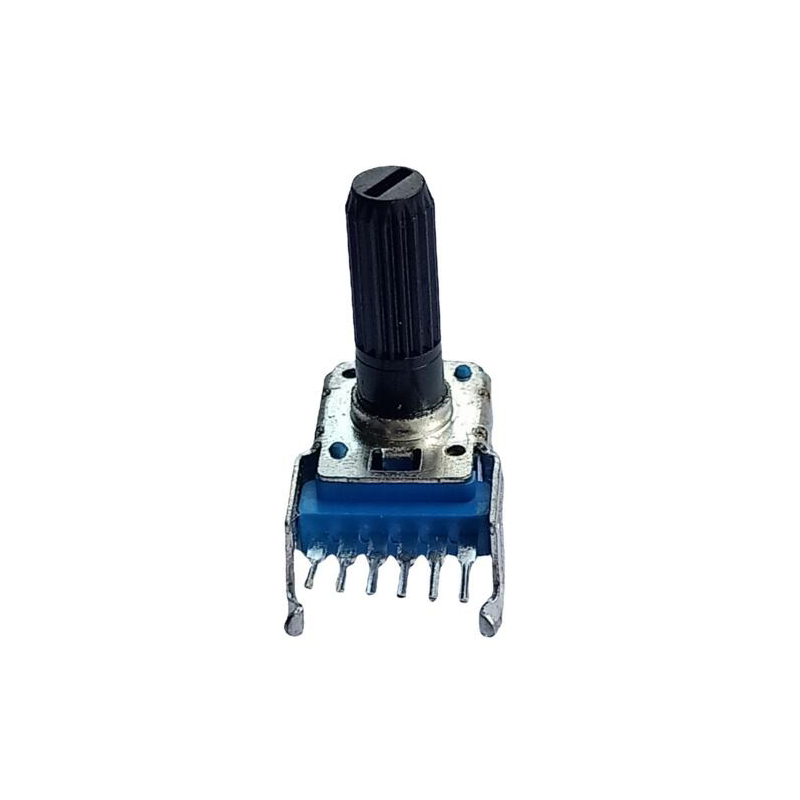

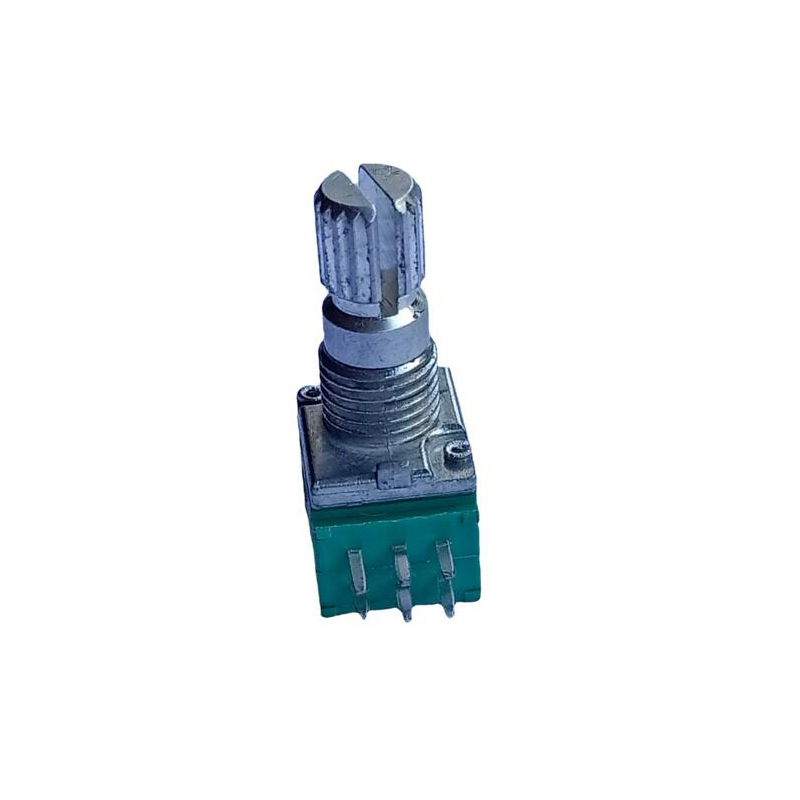

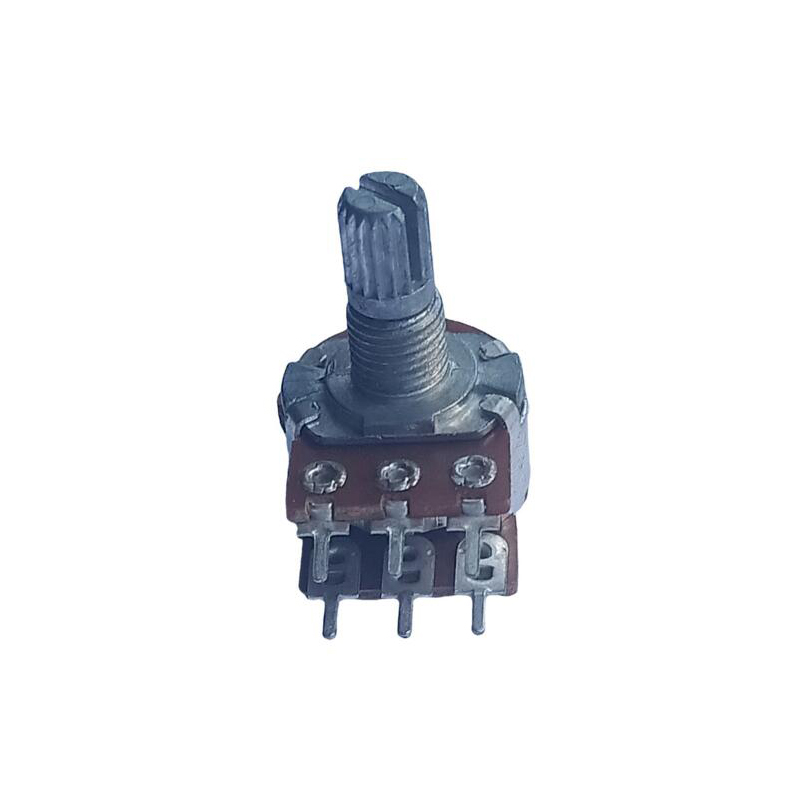

Двойной: два потенциометра управляются одним и тем же валом. Они в основном используются для двух каналов и могут одновременно управлять двумя каналами.
Классификация шкалы сопротивления
Тип линейной шкалы: изменение значения сопротивления линейно связано с углом вращения или расстоянием перемещения. Этот потенциометр называется B - образным потенциометром.
Логарифмическая шкала: изменение значения сопротивления логарифмически связано с углом вращения или расстоянием перемещения. Этот потенциометр в основном используется для контроля громкости. Часто используемые потенциометры типа А подходят для случаев, когда громкость по часовой стрелке велика, а громкость против часовой стрелки мала; Кроме того, существует C - образный потенциометр с логарифмической шкалой, изменяющей направление в противоположном направлении.
Классификация по материалам резисторов
В зависимости от материала резистора, потенциометр можно разделить на обмотанный и не намотанный потенциометр. Потенциалы намотки можно разделить на универсальные потенциометры намотки, прецизионные потенциометры намотки, мощные потенциометры намотки и предварительно установленные потенциометры намотки. Нетронные потенциометры можно разделить на твердые и мембранные потенциометры. Твердые потенциалы делятся на органические синтетические твердотельные потенциометры, неорганические синтетические твердотельные потенциометры и проводящие пластмассовые потенциометры. Мембранные потенциометры делятся на углеродные и металлические мембранные потенциометры.
Классификация по методу корректировки
Потенциал можно разделить на вращающийся, толкающий, прямой скользящий и т.д.
Классификация по закону изменения сопротивления
По закону изменения сопротивления потенциометры можно разделить на линейные, экспоненциальные и логарифмические потенциометры
Классификация по структурным характеристикам
В соответствии со своими структурными характеристиками потенциометры можно разделить на одновитковые, многовитковые, однозвенные, двухзвенные, многозвенные, с отводом, с переключателем, блокирующие, незамкнутые и пластырные потенциометры.
Классификация по режиму вождения
Потенциал можно разделить на ручной регулятор и электрический регулятор по способу привода.

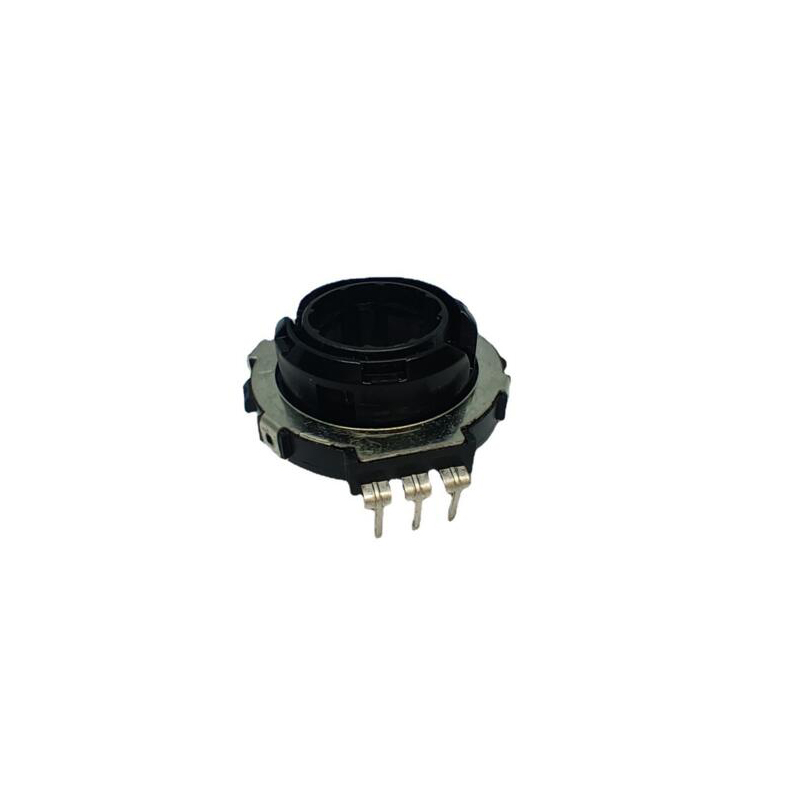

Другие специальные виды

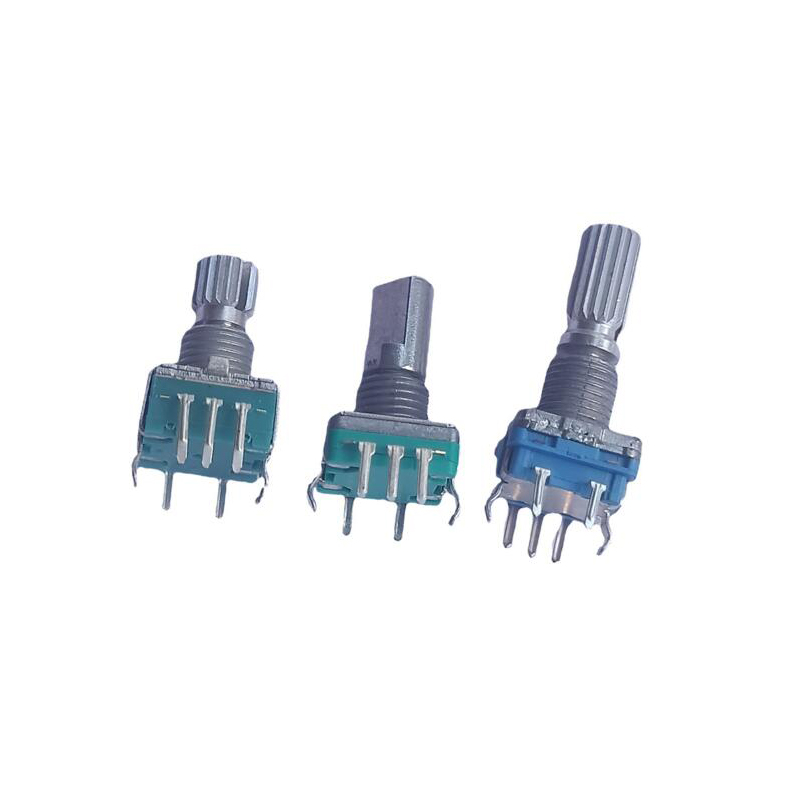

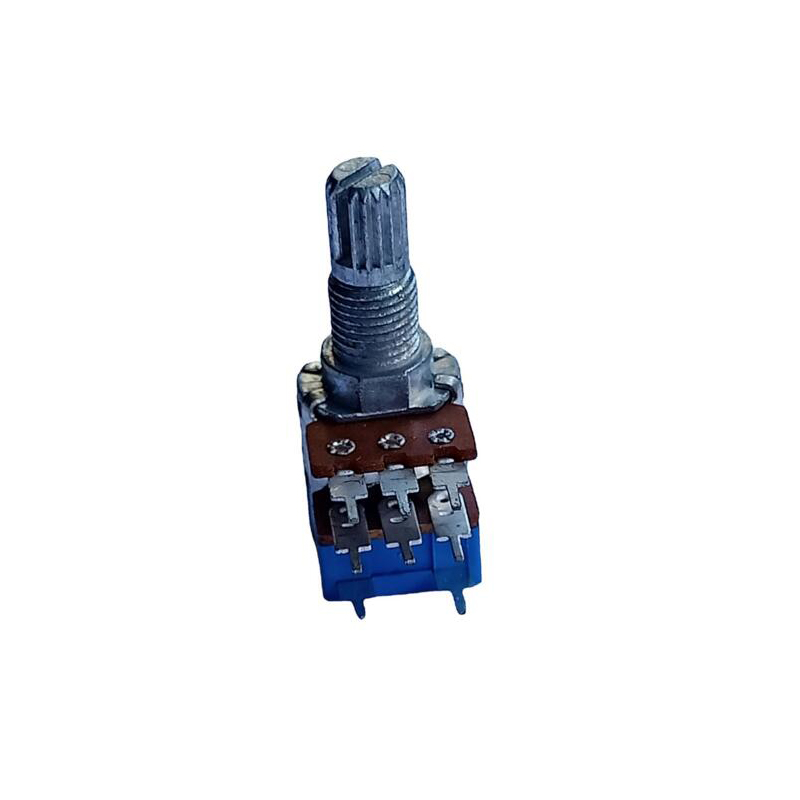

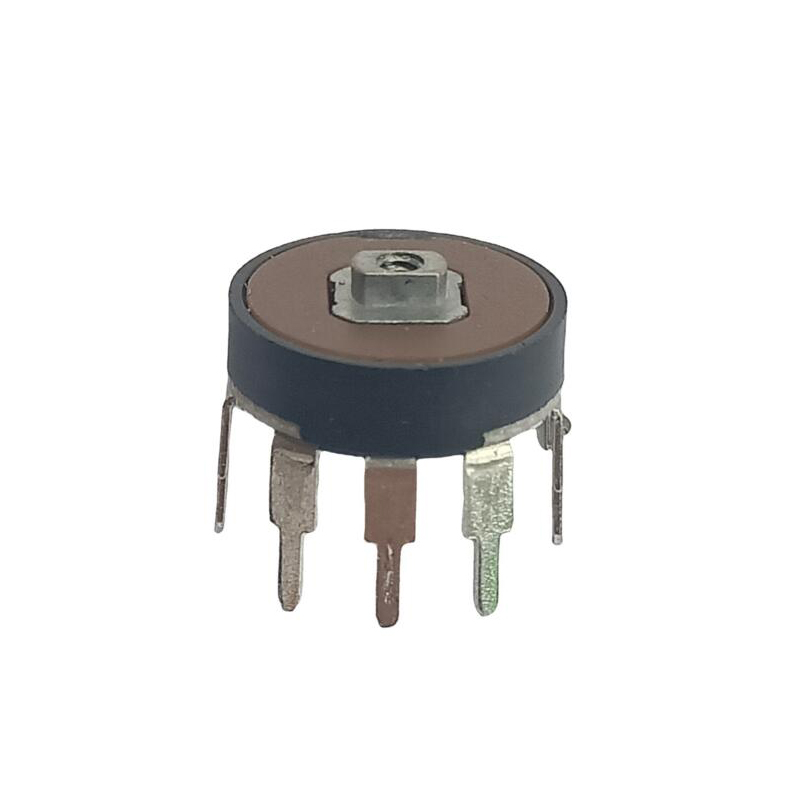

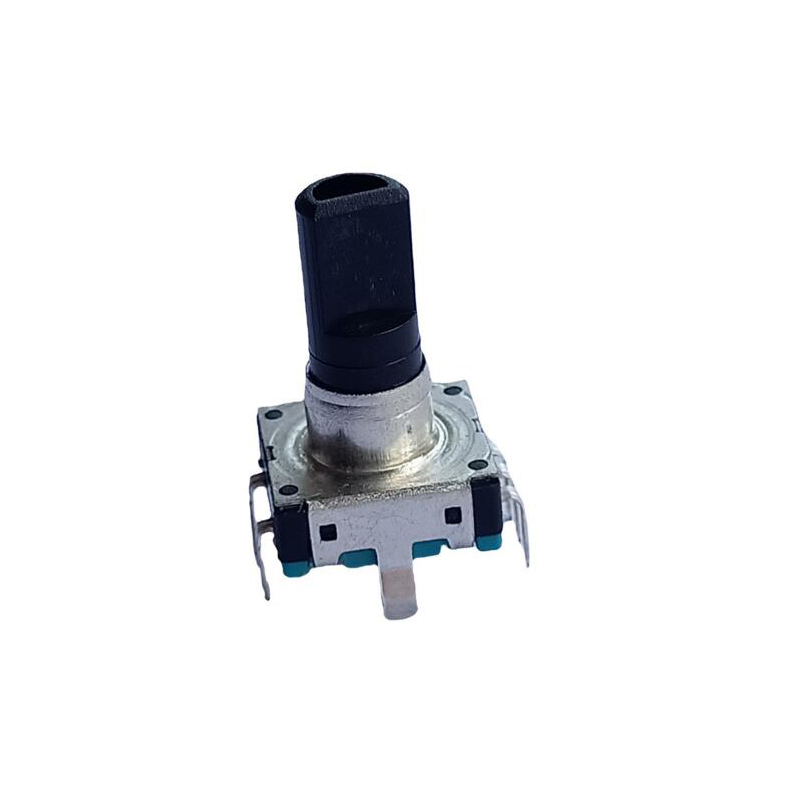

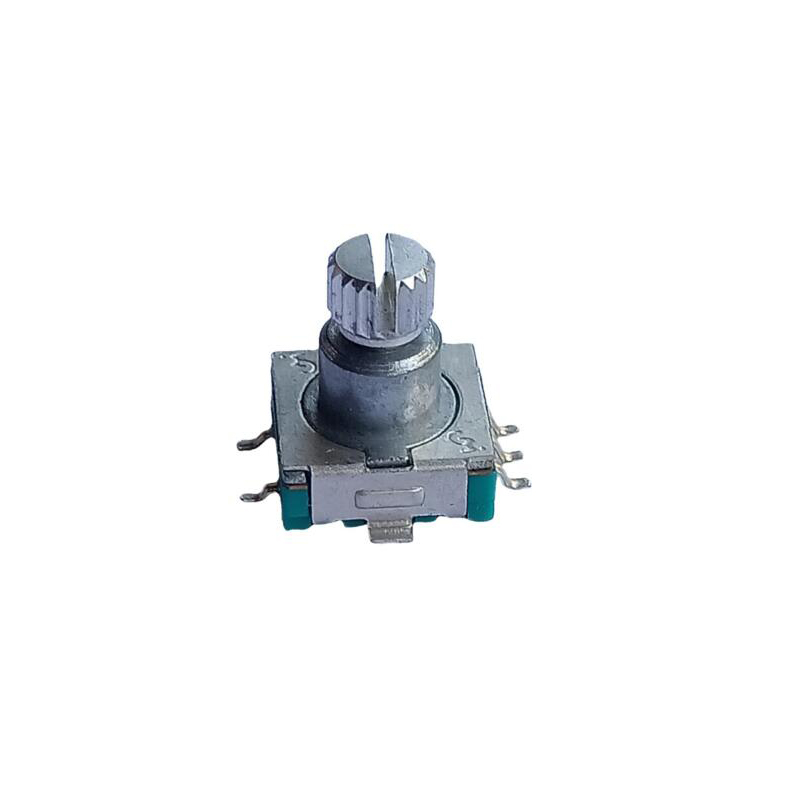

Потенциал с переключателем: обычно используется для интеграции громкого переключателя с переключателем питания, то есть вращается против часовой стрелки до конца, отключает переключатель и выключает питание.
Функция потенциометра
Основные функции потенциометра в цепи следующие.
1. Использование в качестве распределителя давления
Потенциометр представляет собой непрерывно регулируемый резистор. При регулировке вращающейся или скользящей рукоятки потенциометра движущийся контакт скользит по резистору. На этом этапе выходное напряжение, связанное с приложенным напряжением потенциометра и углом или ходом подвижного рычага, может быть получено на выходе потенциометра.
2. Использование в качестве реостата
Когда потенциометр используется в качестве реостата, его концы должны быть соединены с устройством, чтобы получить плавное и непрерывно изменяющееся значение сопротивления в диапазоне хода потенциометра.
3. Использование в качестве контроллера тока
Когда потенциометр используется в качестве регулятора тока, одним из выбранных оконечных зажимов тока должен быть выходной зажим скользящего контакта.
