Что такое датчик уровня жидкости?
Датчик уровня жидкости (гидростатический уровнемер / датчик уровня / датчик уровня жидкости / датчик уровня воды) - это датчик давления, используемый для измерения уровня жидкости. СТС преобразует статическое давление в электрический сигнал, основанный на принципе, согласно которому измеряемое статическое давление жидкости пропорционально высоте жидкости, используя усовершенствованные зарубежные изоляционные диффузионные кремниевые датчики или керамические конденсаторные датчики давления, После компенсации температуры и линейной коррекции преобразуется в стандартный электрический сигнал (обычно 4 ~ 20 мА / 1 ~ 5 ВДК).
Датчики уровня жидкости можно разделить на несколько типов.
Разделены на две категории: контактный, включая однофланцевый статический / двухфланцевый дифференциальный преобразователь уровня, поплавковый преобразователь уровня, магнитный преобразователь уровня, входной преобразователь уровня, электрический датчик уровня с плавающим шаром, электрический поплавковый преобразователь уровня, конденсаторный преобразователь уровня, Магнитострикционные преобразователи уровня, сервоприводы и т.д. Вторая категория - бесконтактные, подразделяющиеся на ультразвуковые преобразователи уровня, радиолокационные преобразователи уровня и т.д.
Датчик уровня жидкости
Конверторы уровня (уровни) со статическим входом применяются для измерения уровня жидкости в различных средах в нефтехимических, металлургических, электроэнергетических, фармацевтических, водо - и дренажных системах, экологических и других отраслях промышленности. Его тонкая структура, простая настройка и гибкий способ установки облегчают его использование пользователями. Пользователи могут выбирать стандартные режимы выхода сигналов, такие как 4 ~ 20 мА, 0 ~ 5 В и 0 ~ 10 мА, по мере необходимости. Важным применением датчиков давления является измерение уровня жидкости с использованием гидростатических принципов. Использование специального кабеля промежуточной вентиляционной трубы и специальной технологии уплотнения не только обеспечивает водонепроницаемость датчика, но и соединяет базовую камеру давления с давлением окружающей среды, обеспечивая высокую точность и стабильность измерений.
Принцип работы
Принцип измерения статического давления: когда преобразователь уровня жидкости опускается на определенную глубину измеренной жидкости, давление на уровне жидкости датчика выглядит следующим образом: ¦ =. g.H + Po, где:
P: Давление уровня жидкости в преобразователе
ρ: Измеренная плотность жидкости
g: местное ускорение гравитации
По: атмосферное давление выше уровня жидкости
H: Глубина жидкости, входящей в преобразователь
В то же время давление жидкости вводится в камеру положительного давления датчика через газопроводную нержавеющую сталь, а затем атмосферное давление на уровне жидкости соединяется с отрицательной камерой датчика, чтобы компенсировать Po на обратной стороне датчика,
Позволяет датчику измерить давление:. g.H, очевидно, глубина уровня может быть получена путем измерения давления P.
Функциональные характеристики:
◆ Хорошая стабильность, долгосрочная стабильность полноты и нуля может достигать 0,1% FS / год. В компенсированном температурном диапазоне от 0 до 70°C температурный дрейф составляет менее 0,1% FS и менее 0,3% FS во всем допустимом диапазоне рабочих температур.
◆ Он имеет обратную защиту и ограничительную защитную цепь. Во время установки положительные и отрицательные полюсы переворачиваются и не повреждают трансформатор. В случае аномалии преобразователь автоматически ограничивает ток до 35 мА.
◆ Конструкция прочная, неактивные компоненты, высокая надежность, длительный срок службы.
◆ Удобный монтаж, простая конструкция, экономически долговечный.
Основные технические параметры:
Технология: Диффузионный кремниевый керамический конденсатор сапфировый конденсатор необязательно. Ассортимент, интегральный, необязательный, диапазон измерений: 0 - 0,5 - 200m, выход: 4 - - - 20mA (2 - проводная система), источник питания: 7.5 - - 36VDC, рекомендуется использовать 24vdccbm - 2100 / cbm - 2700 входной статический уровнемер, этот уровнемер надежен, коррозионно устойчив и оснащен керамическим измерительным блоком для измерения уровня жидкости для очистки воды, сточных вод и соленой воды. Портативный преобразователь уровня жидкости Gy500 с диффузионным кремниевым сердечником, 316 полностью из нержавеющей стали, корпус с изоляционной взрывозащищенной конструкцией. Входные уровнемеры в основном используются для измерения и контроля уровня воды в реках, подземных водах, водохранилищах, водонапорных башнях и контейнерах. Схема использует усиление изоляции сигнала, конструкцию помех с частотной отсечкой (сильная помехоустойчивость, молниезащита), защиту от перенапряжения, защиту от тока, ударопрочность, антикоррозия и другие] основные технические параметры: b] измерительная среда: вода, масло и другие типы давления жидкости: манометрическое давление, Абсолютное давление (не требует манометрического давления по умолчанию)]
b] Измерение: 0 ~ 300m опционная комплексная точность промежуточной частоты: 0,1% выходной сигнал FS: 4 ~ 20mA (двухпроводная система), 0 ~ 5V, 1 ~ 5V 0 ~ 10V (трехпроводная система) Электрическое напряжение: 12 ~ 36VDC температура среды: - 30 ~ 60°C температура окружающей среды: 40 ~ 85°C дрейф нулевой температуры: ± 0,05% FS C температурный дрейф: ± 0,05% FS C температура компенсации: 0 ~ 70°C безопасная перегрузка: 150% FS предельная перегрузка: 200% FS частота отбора проб: 2 мс пропускная способность: (тип тока) 250 ~ 1425 Ом (тип напряжения) Степень уплотнения ≥ 2K Ом: IP68 Долгосрочная устойчивость: 0,1% FS / годовой вибрационный удар: в диапазоне частот механической вибрации от 20 Гц до 1000 Гц, выходное изменение менее 0,1% FS механическое соединение (резьбовой интерфейс): входной тип (погруженный)] Размер продукта (мм): b]
Ввод в эксплуатацию разъёмного преобразователя уровня
Выберите США для импорта высокоточных изоляционных чувствительных элементов, надежная производительность
Измерение манометрического или абсолютного давления
Ширина диапазона: 1mh2o - 200mh2o
Выход: 4 ~ 20 мА или 0 ~ 5 В
напряжение питания: 24VDC (12 ~ 36VDC), тип выхода MV с постоянным током 1.5madc или постоянным напряжением 12VDC
Высокая точность, лучше 0,2% F.S
100% Водонепроницаемость и влагонепроницаемость, класс защиты IP68
Схема полностью функциональна, легко регулируется

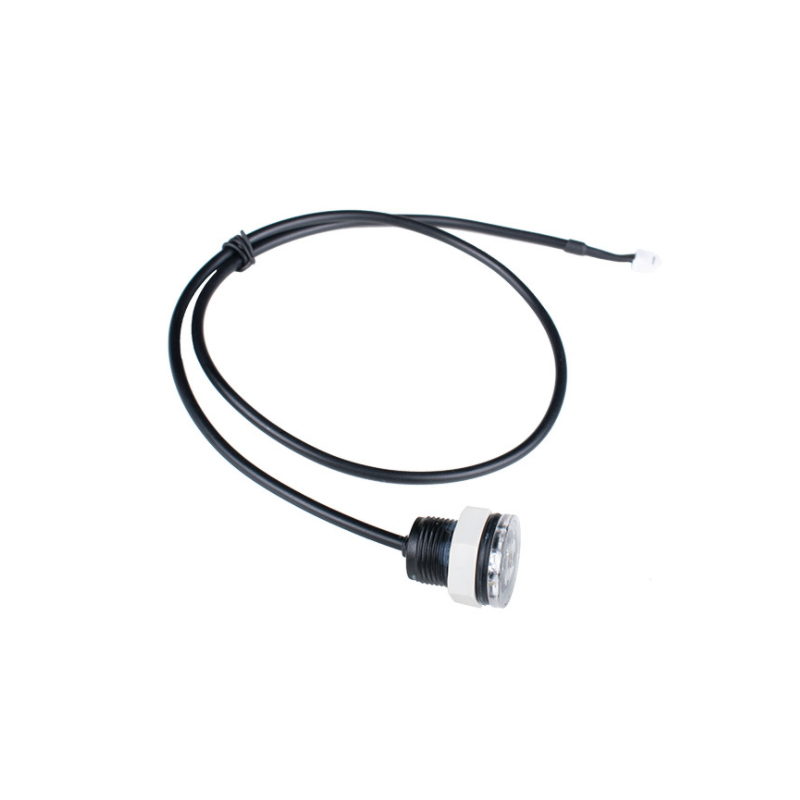

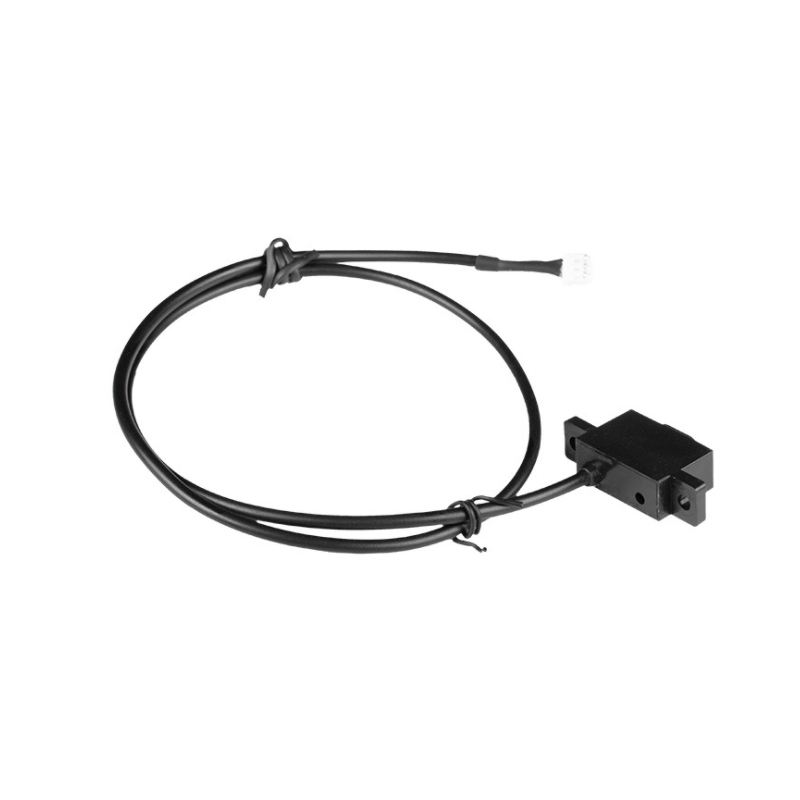

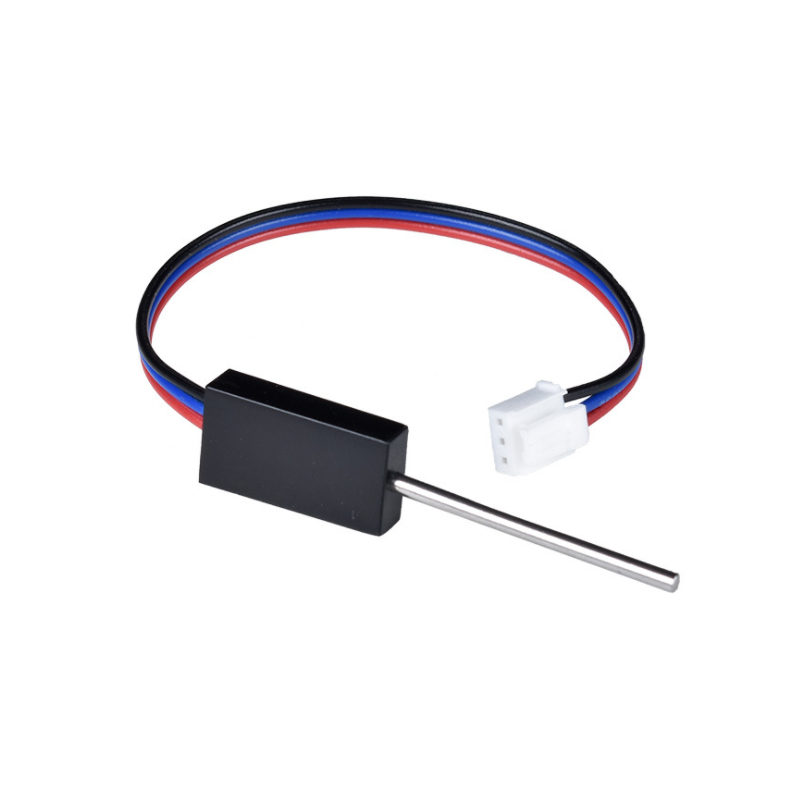

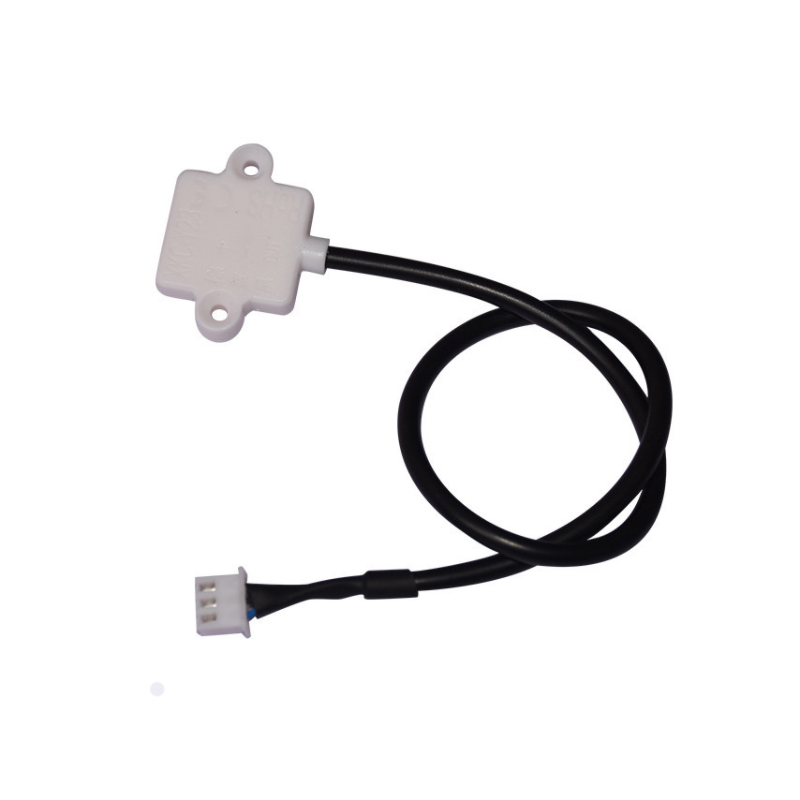

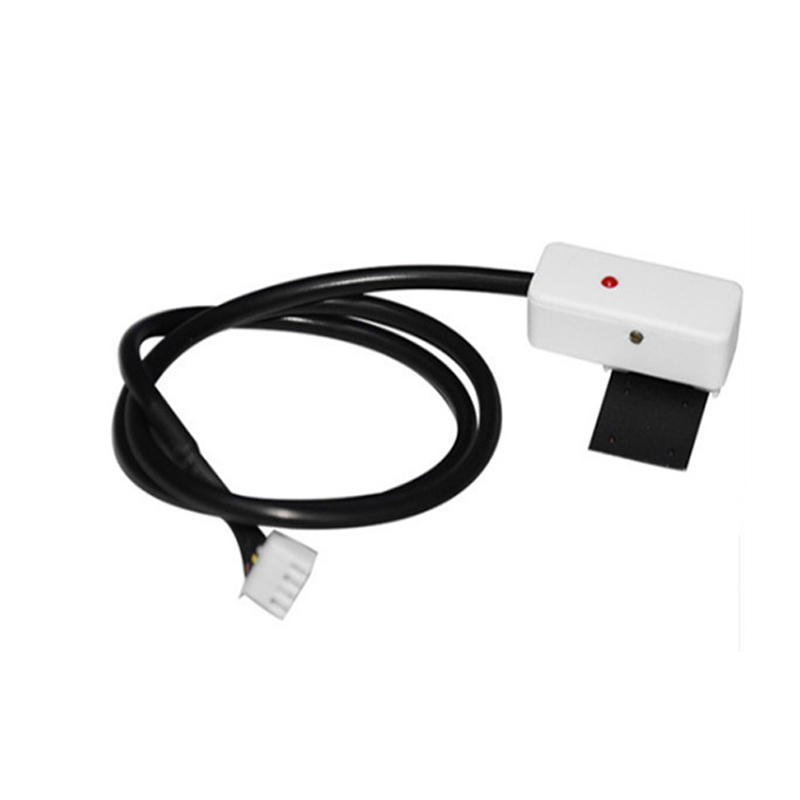

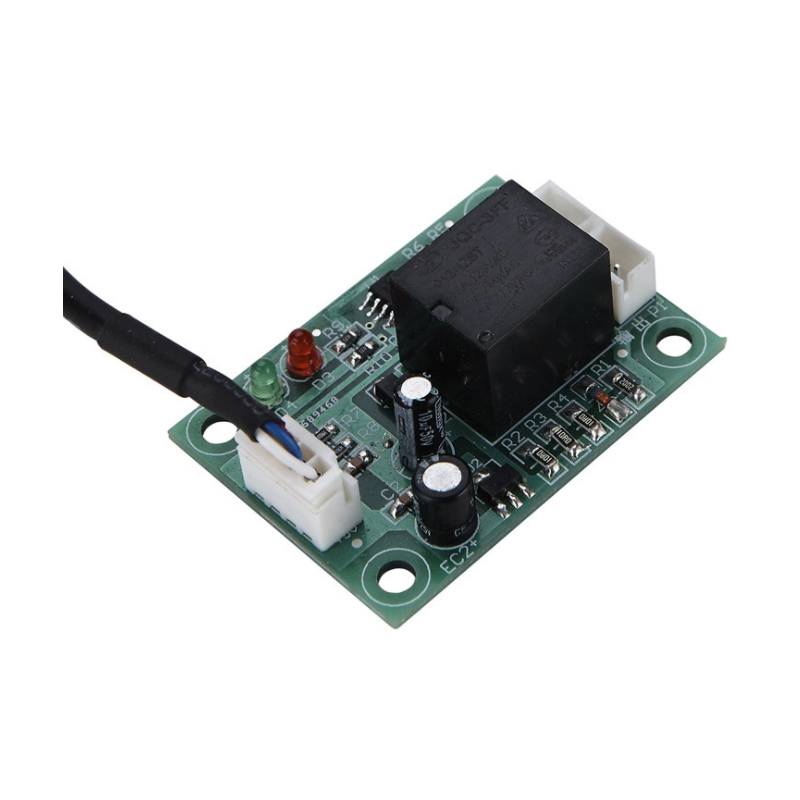

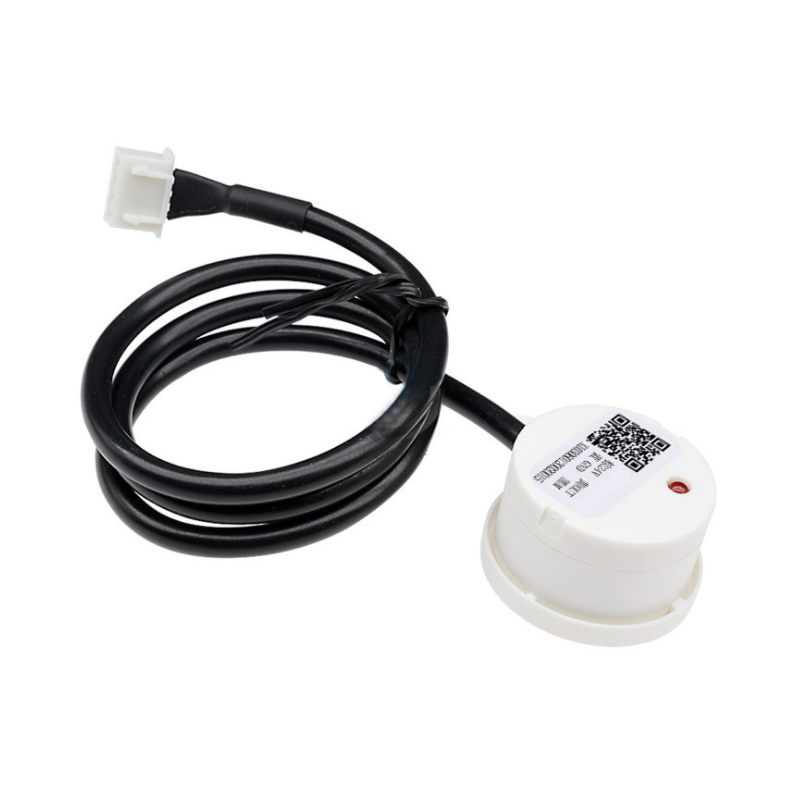

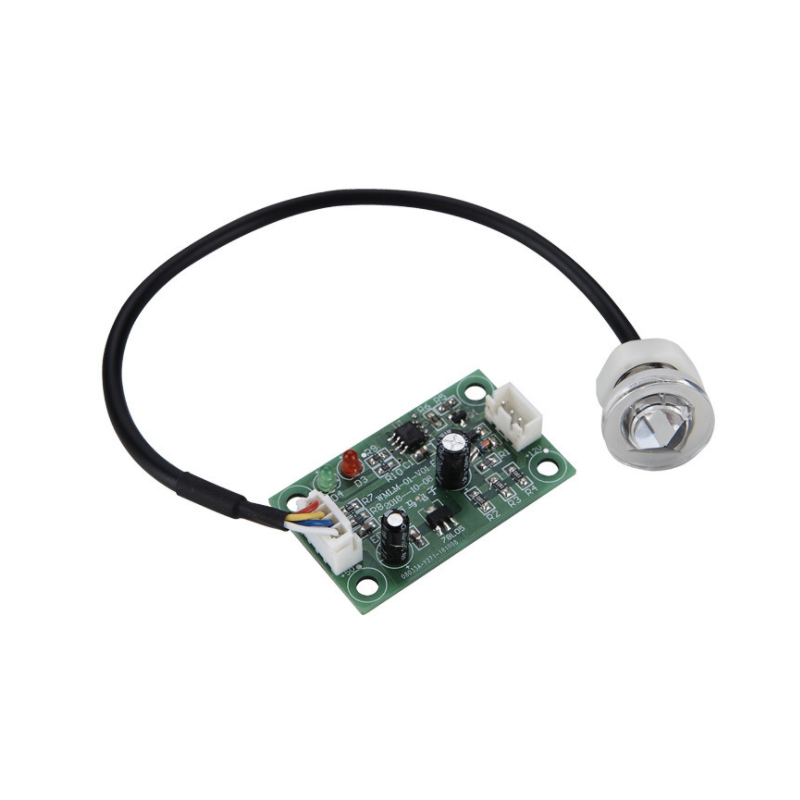

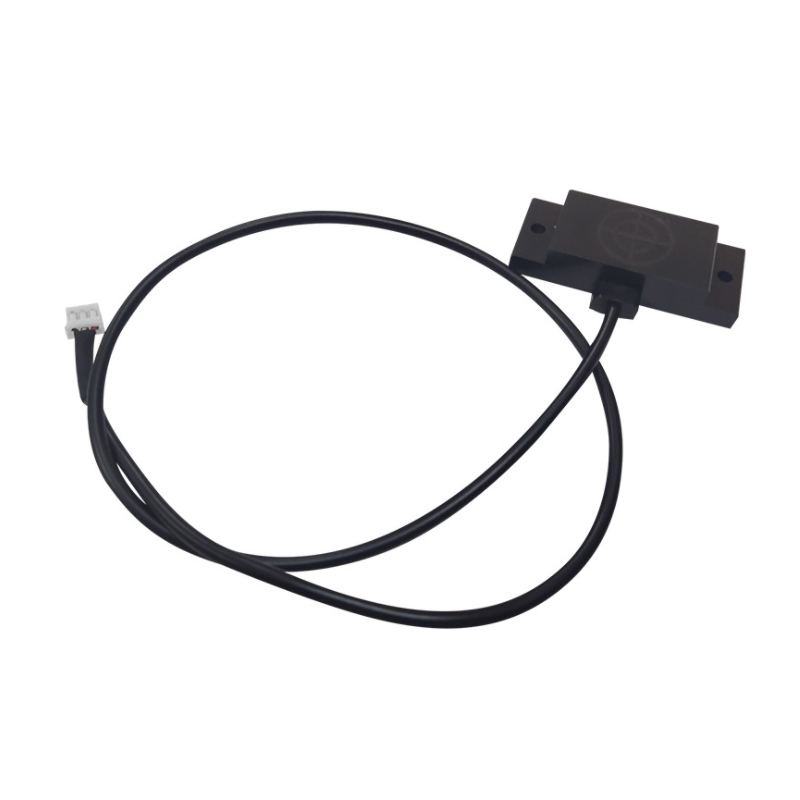

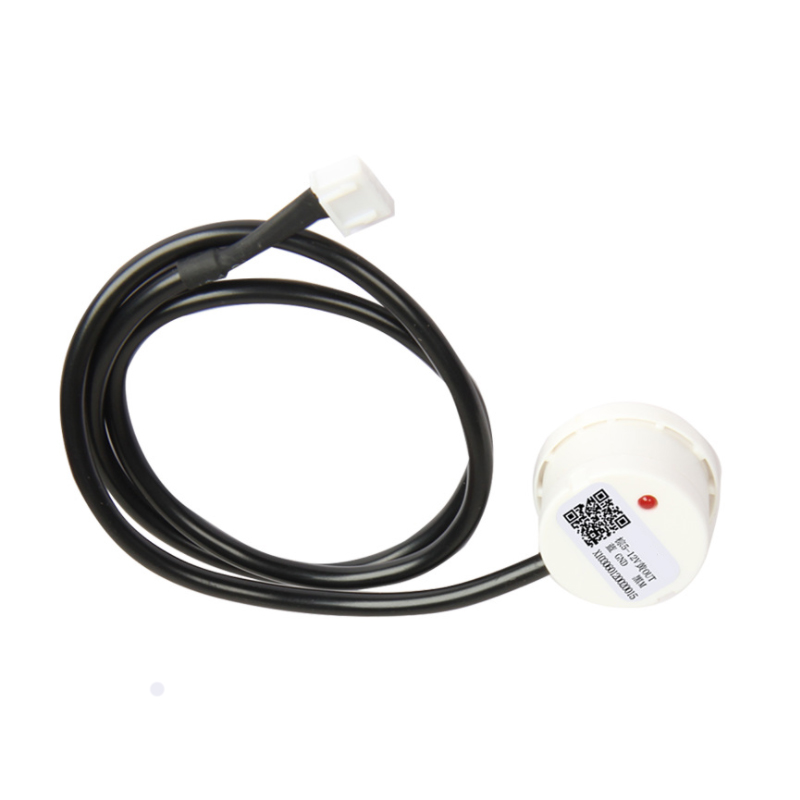

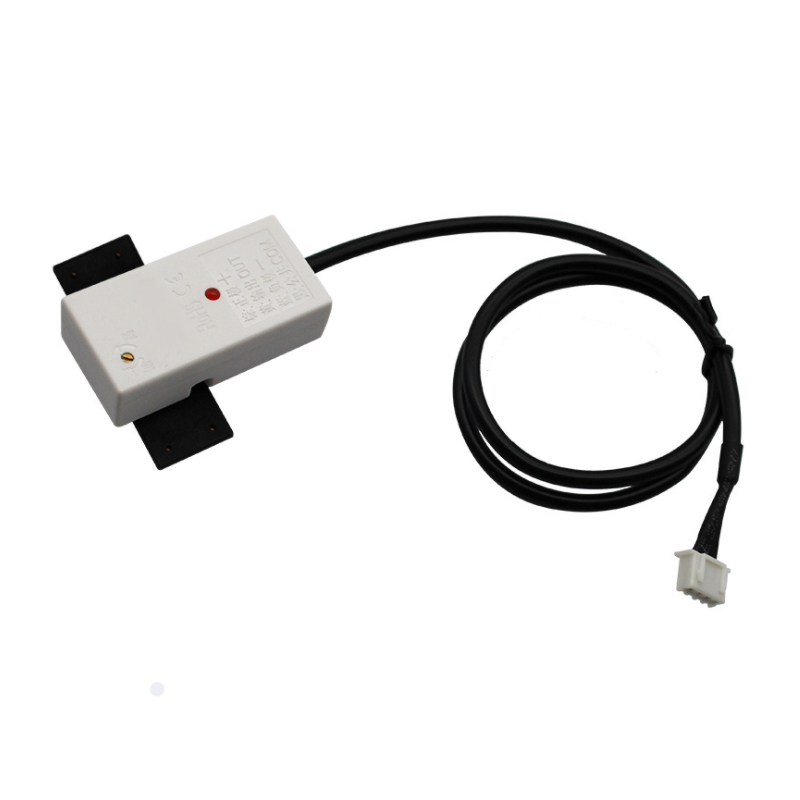

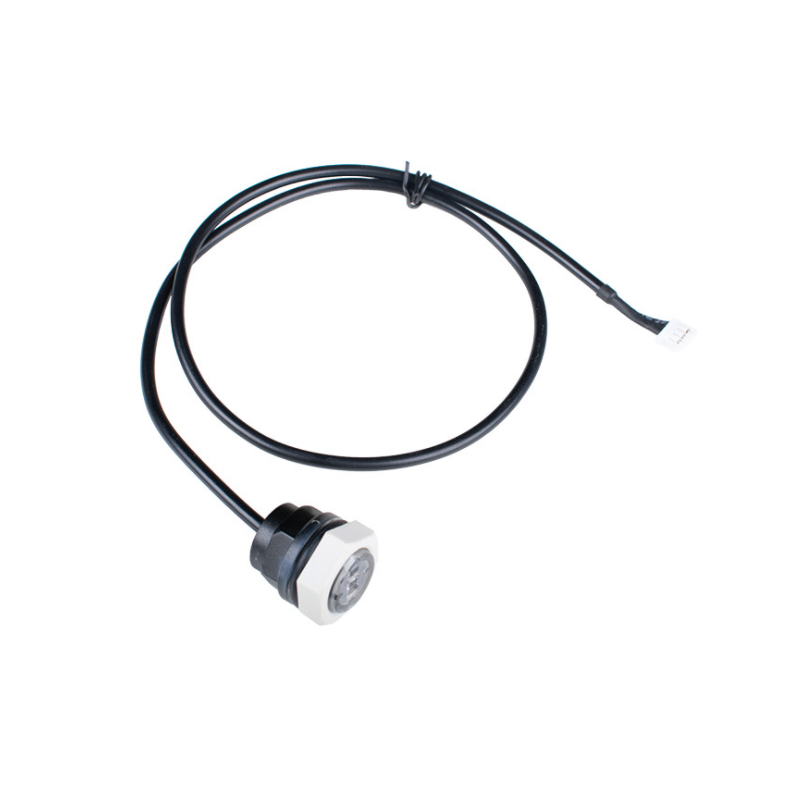

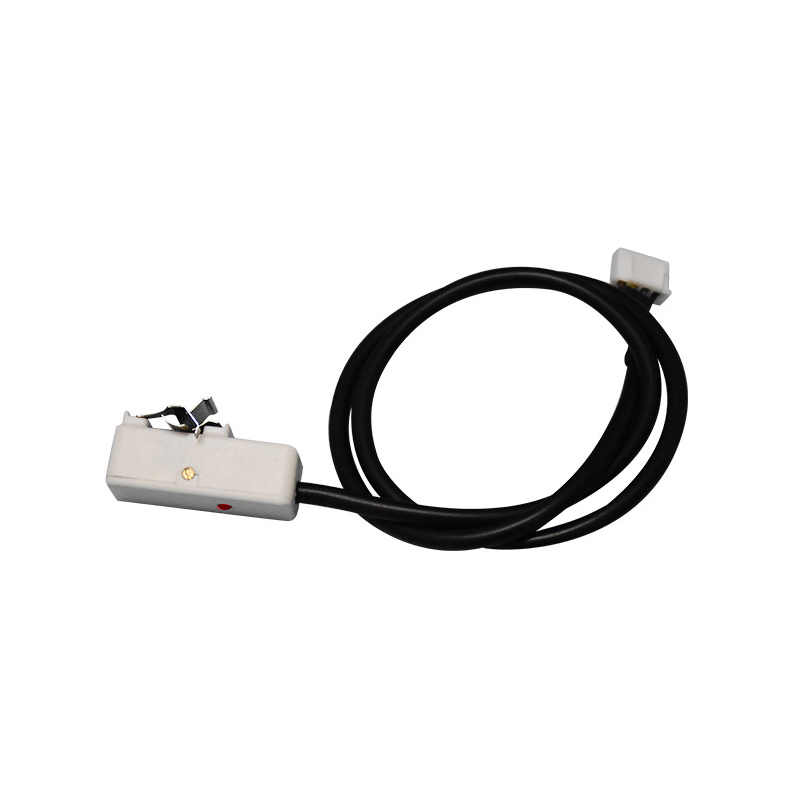

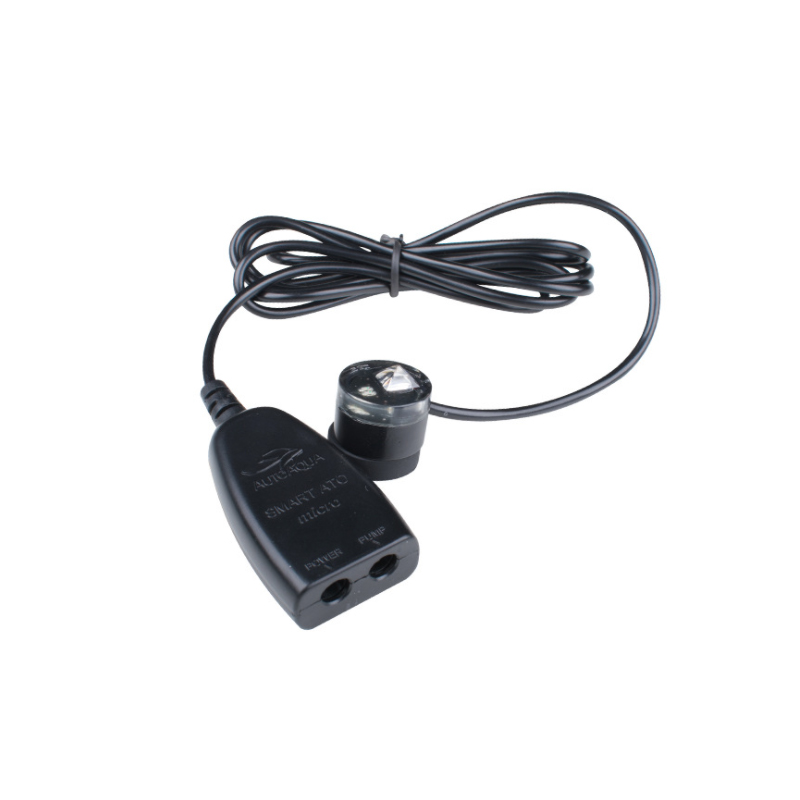

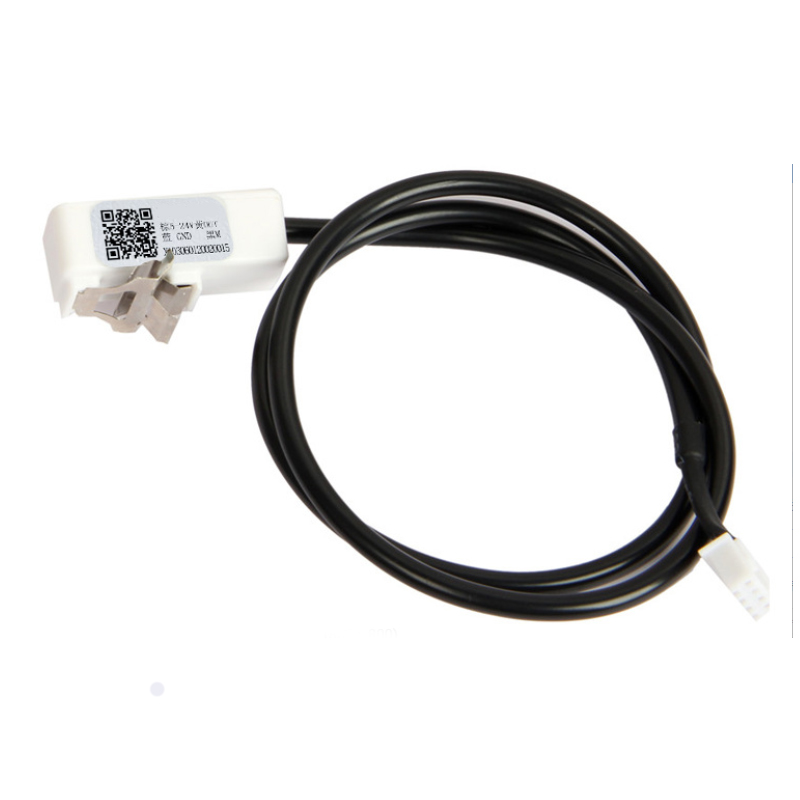

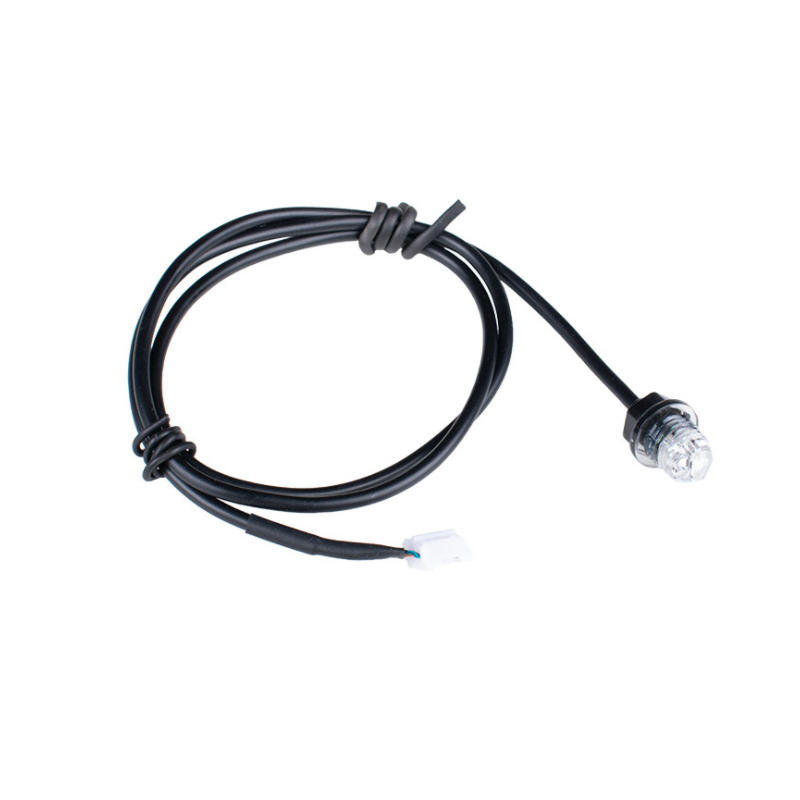

Как работает бесконтактный датчик уровня жидкости fbelec?
Расстояние между датчиком и измеренным объектом рассчитывается по времени передачи и приема сигнала. Поскольку скорость распространения в воздухе определена, а расстояние между датчиком уровня жидкости и нижней частью контейнера определено.
Датчик уровня жидкости - это датчик давления, используемый для измерения уровня жидкости. СТС преобразователь уровня (уровнемер) основан на принципе, согласно которому измеряемое статическое давление жидкости пропорционально высоте жидкости.
Используя зарубежные передовые изоляционные диффузионные кремниевые датчики или керамические конденсаторные датчики давления, статическое давление преобразуется в электрический сигнал, а затем после компенсации температуры и линейной коррекции преобразуется в стандартный электрический сигнал (обычно 4 ~ 20 мА / 1 ~ 5 VDC).
