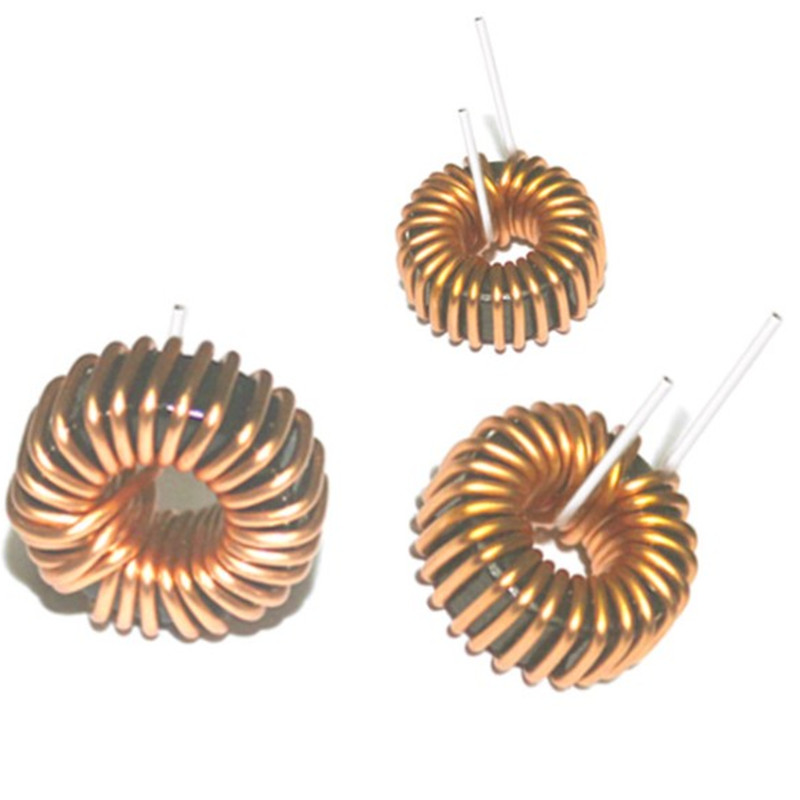

Что такое кольцевой дроссель?
Мягкая магнитная индуктивность - это электронный компонент, состоящий в основном из круглых магнитных сердечников. Сигнальные индукторы используются для порошка железа, ферритов, проводов вокруг них или других материалов. Катушки продольного поля используются в широком спектре применений, таких как высокочастотные катушки и трансформаторы. По сравнению с той же электромагнитной катушкой, мягкий магнитный индуктор может иметь более высокий Q - фактор и более высокую индуктивную структуру. Это в значительной степени связано с тем, что требуется меньшее количество витков для обеспечения замкнутой магнитной цепи сердечника. Этот поток ограничен магнитным сердечником с высокой магнитной проницаемостью, ограничение потребляемой энергии уменьшается и может быть поглощено близлежащими объектами, поэтому кольцевая катушка обеспечивает некоторые сердечники. Резьбовое кольцо находится в центре геометрического направления магнитного потока, а ядро, параллельное направлению мягкого магнитного потока, является кольцом.
Высокочастотные дроссели и низкочастотные дроссели являются индукционными катушками. Индукционная катушка обладает свойствами подавления изменений тока. Чем больше индуктивность, тем более очевиден этот эффект. Этот эффект препятствует току. Размер индуктивного сопротивления зависит от рабочей частоты индуктивности и размера собственной индуктивности.
Совмодовая индуктивность - это интерферометрический ингибитор помех с ферритом в качестве сердечника. Он симметрично обернут вокруг одного и того же ферритового кольцевого сердечника двумя катушками одинакового размера с одинаковым количеством витков, образуя четырехполюсное устройство. Он используется для подавления большой индуктивности конформных сигналов, но мало влияет на индуктивность небольшой утечки дифференциальных сигналов. Принцип заключается в том, что при потоке тока в одном модуле магнитные потоки в кольце перекрываются друг с другом, поэтому они имеют значительную индуктивность и подавляют ток в одном модуле. Когда две катушки протекают через ток дифференциального модуля, магнитный поток в кольце компенсирует друг друга и практически не имеет индуктивности, поэтому ток дифференциального модуля может проходить без затухания. Таким образом, комодовая индуктивность может эффективно подавлять комодовые сигналы помех в уравновешенной линии и не влияет на дифференциальные сигналы, которые обычно передаются линией. Горизонтальный кольцевой дроссель
Коммодальные индукторы в процессе изготовления должны соответствовать следующим требованиям:
1) Провода, намотанные на магнитном сердечнике катушки, должны быть изолированы друг от друга, чтобы гарантировать отсутствие пробоев и короткого замыкания между витками под действием мгновенного перенапряжения.
2) Когда катушка протекает через мгновенный большой ток, сердечник не должен быть насыщенным.
3) Магнитный сердечник в катушке должен быть изолирован от катушки, чтобы предотвратить разрыв между ними под действием мгновенного перенапряжения.
4) Катушка должна быть как можно более однослойной обмоткой, что уменьшает паразитную емкость катушки и повышает ее способность выдерживать мгновенное перенапряжение. Кольцевой дроссель
5) Как правило, одновременно следует обратить внимание на полосу частот, которую нужно фильтровать. Чем больше сопротивление, тем лучше. Поэтому при выборе конформной индуктивности нам нужно просматривать данные устройства, в основном по кривой сопротивления - частоты. Кроме того, при выборе обратите внимание на влияние сопротивления дифференциального модуля на сигнал, уделяя основное внимание сопротивлению дифференциального модуля, уделяя особое внимание высокоскоростным портам.
Функция низкочастотного дросселя в старом усилителе мощности звука класса А заключается в « подключении постоянного тока и блокировании обмена». Тем не менее, эта идеальная ситуация не может быть удовлетворена, может быть только аналог "постоянного тока, обмен". При удовлетворении потребностей усилителя также допускается небольшая потеря части компонента AC. Резистентность дросселя здесь больше. При определенной частоте (диапазон звука 20 кГц - 20 Гц) требуется большая индуктивность. Обычно на порядковом уровне миллигенов.
Высокочастотный дроссель, как правило, работает в высокочастотном токе, его функция в основном является частотной селекцией, что требует, чтобы его индуктивность не была большой, как правило, в уровне микрогенов.
На самом деле, термины "подключение постоянного тока, переменное сопротивление" и "подключение низкой частоты, сопротивление высокой частоты" подходят для применения. Но цель состоит в том, чтобы настроить индуктивность датчика для удовлетворения наших потребностей. Порошковый кольцевой дроссель.
1: Обратите внимание на величину тока, протекающего через дроссель, поскольку мощность тока, протекающего через дроссель, связана с площадью поперечного сечения, на которой производится провод дросселя. Когда линия катушки проходит через час, ток слишком велик, чтобы вызвать повреждение. Обязательно рассчитайте минимальное значение тока и подтвердите параметры с номинальным значением тока дросселя.
2: При использовании дросселя в источнике постоянного тока следует обратить внимание не только на диаметр линии дроссельной катушки, но и на величину сопротивления постоянного тока дроссельной катушки. Если ток большой, сопротивление постоянного тока слишком велико, падение напряжения дросселя будет слишком большим, а выходные потери будут слишком большими.
3: При выборе дросселя обратите внимание на частотные характеристики подавления дросселя. Способность подавлять частоту пропорциональна индуктивности дросселя. Чем больше индуктивность, тем выше центральная точка подавленной частоты будет двигаться в направлении низкой частоты. Когда индуктивность меньше, частота подавления будет двигаться в направлении высокой частоты; Обратите внимание на частотные характеристики помех в источнике питания. Известный китайский бренд Fbelec может стать вашим лучшим партнером по разработке решений для запчастей!
