Классификация небольших предохранителей Fbelec

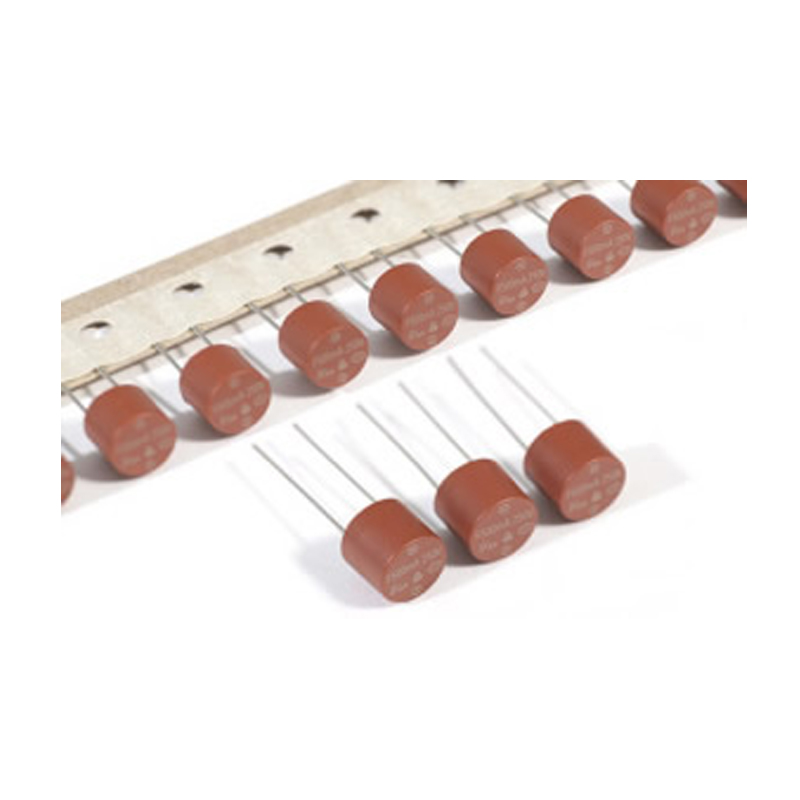

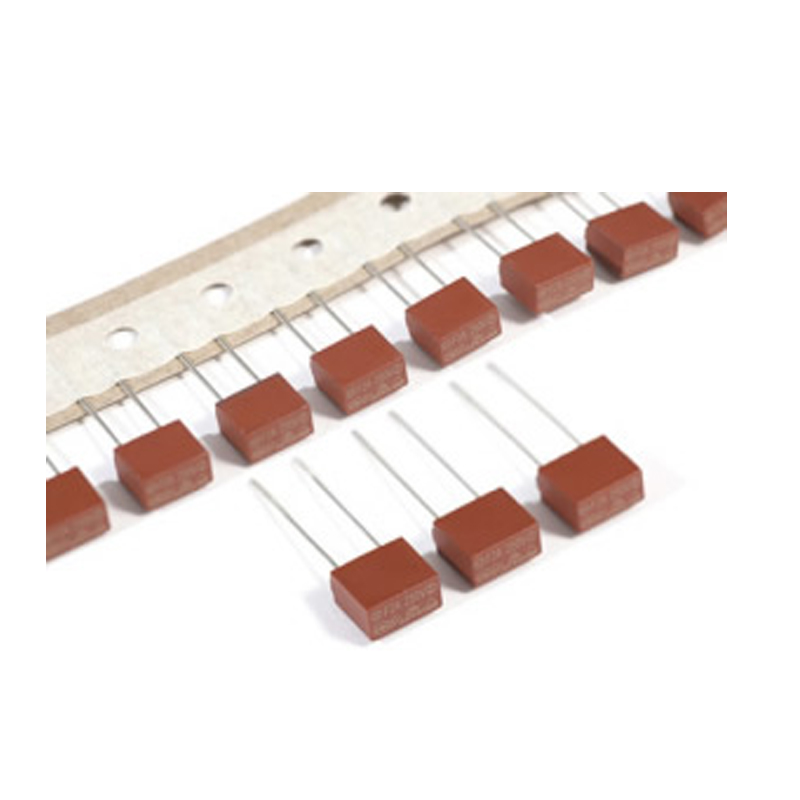

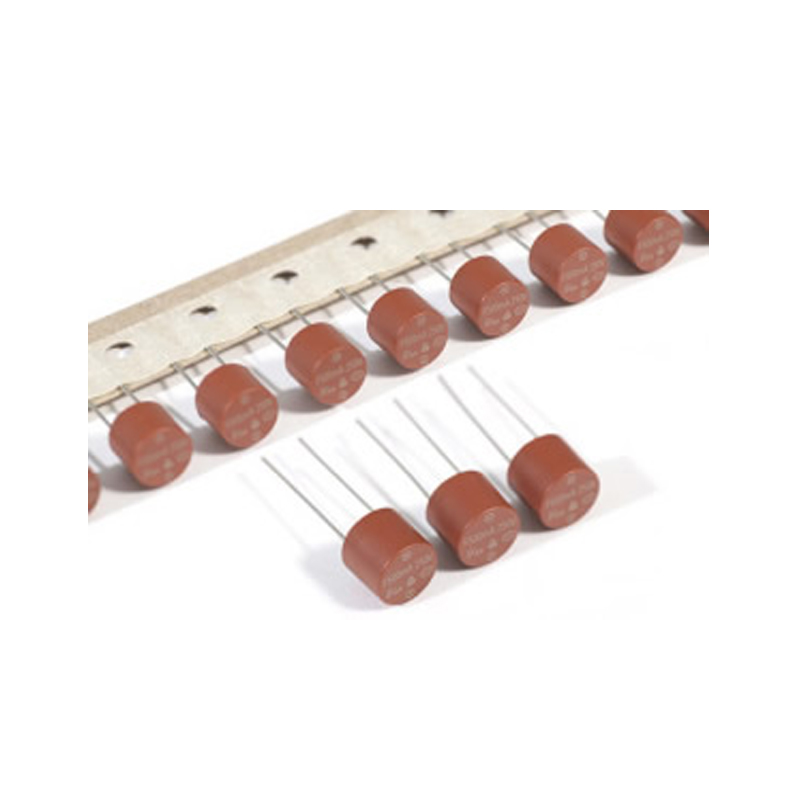

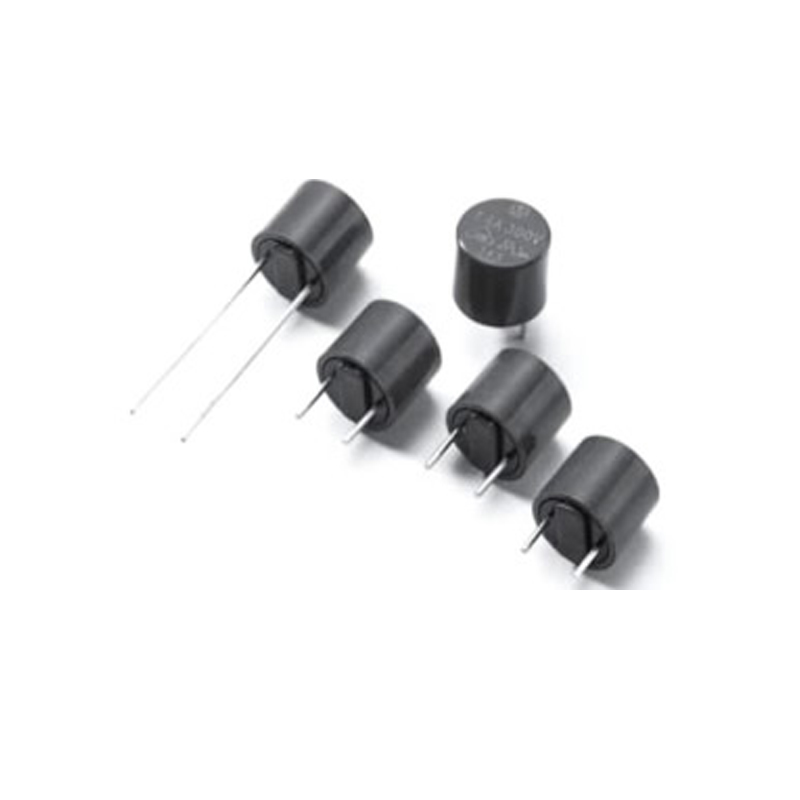

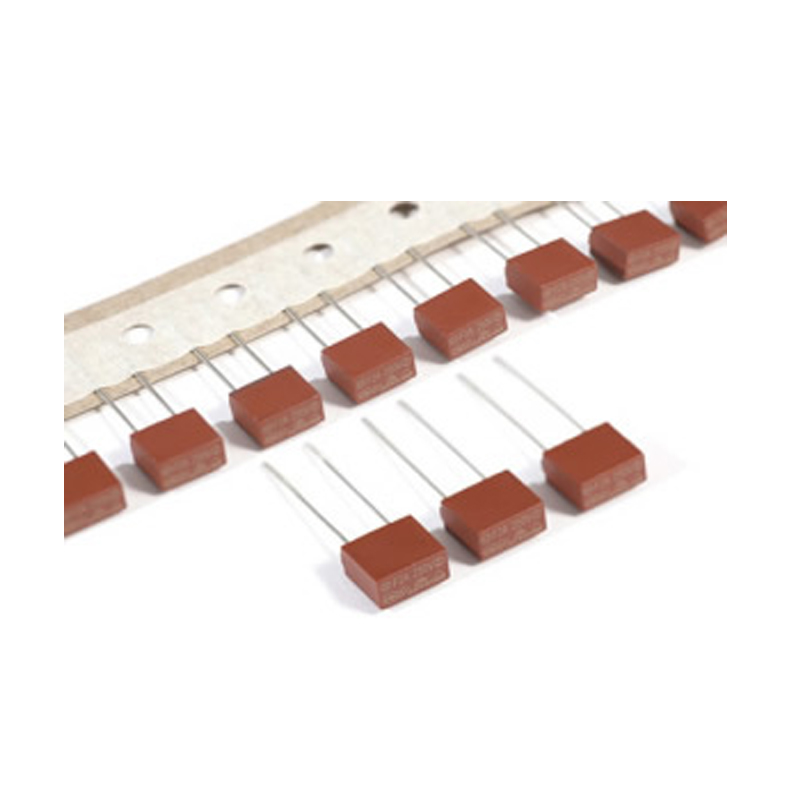

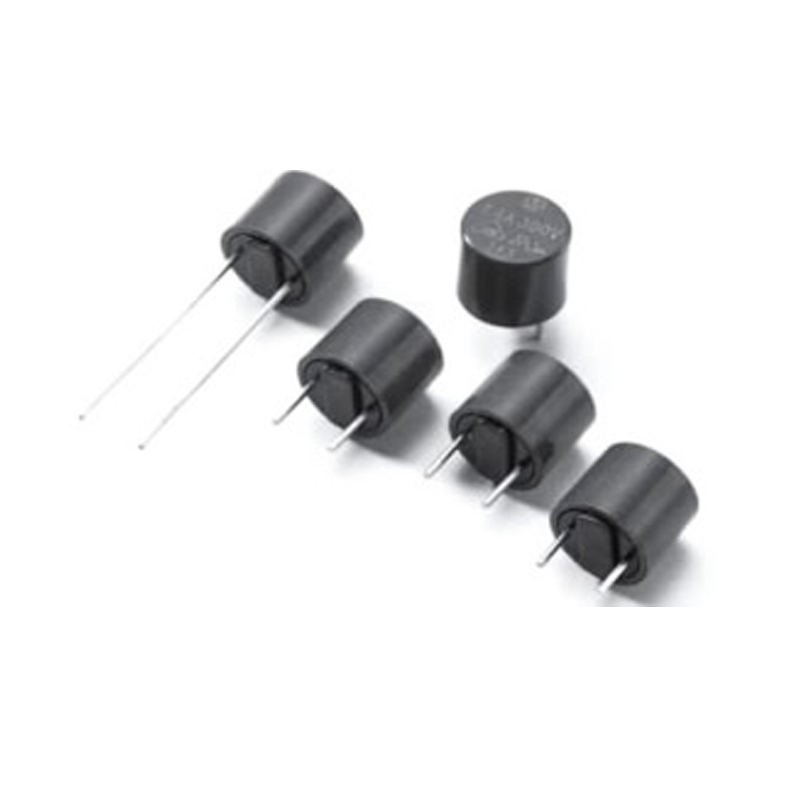

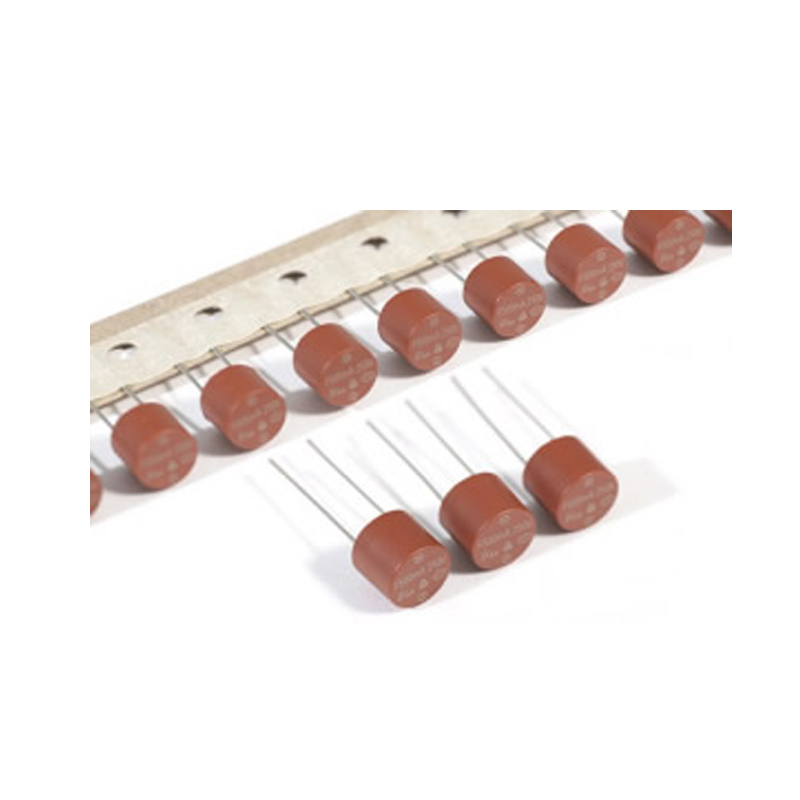

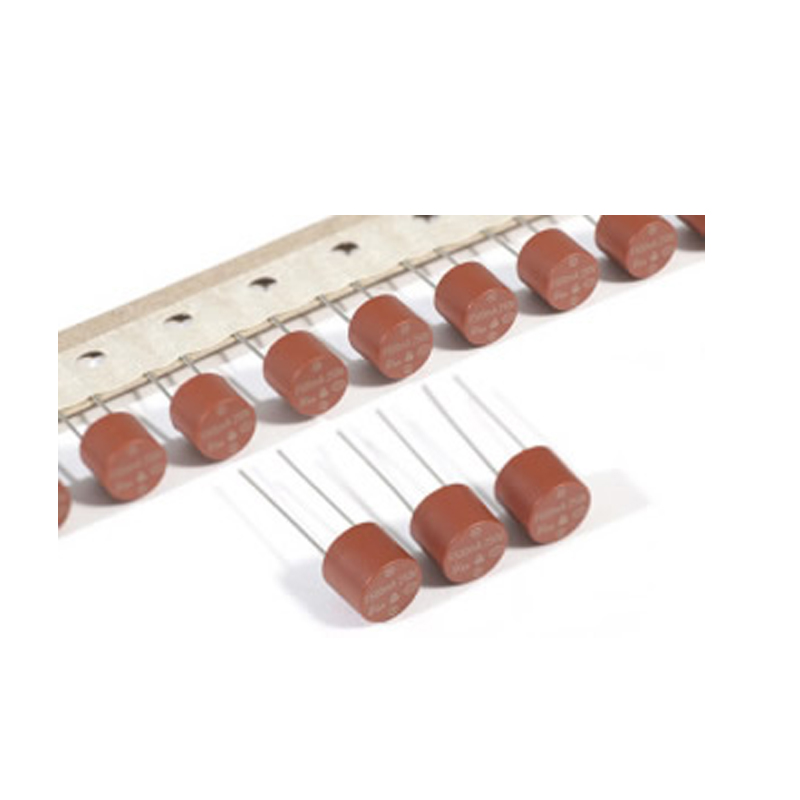

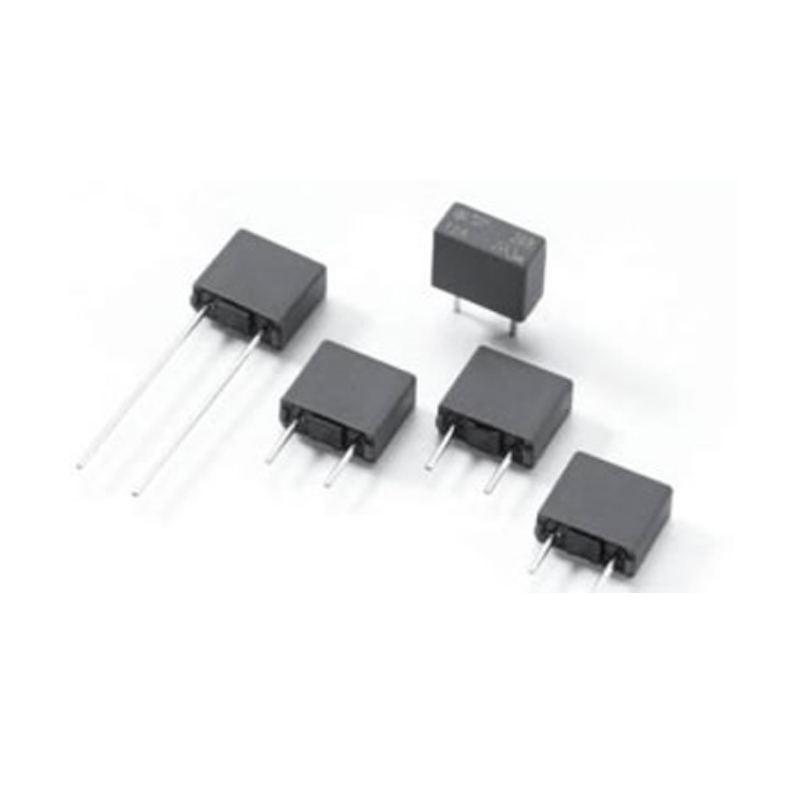

По форме продукт можно разделить на массивные микропредохранители и цилиндрические микропредохранители. Размеры 8 * 8 * 4 мм, 8,5 * 8 мм и 8,5 * 8 * 4 м соответственно; Диапазон токов от 50ma - 6.3a до 125V / 250V; Модели: AR5 AP5 AMF AF 372 382 370 392 2000 2010 MEF Соответствие MSF MST
В зависимости от свойств плавления микропредохранитель можно разделить на быстрое и медленное плавление.
В соответствии со стандартами, которые можно разделить на американские и европейские, сертификация включает: UL VDE Semko cul CCC EK PSE и другие
Нормативное редактирование и вещание
Большинство микропредохранителей сертифицированы стандартом национальной безопасности США UL248 - 14, который предусматривает следующее:
(1) Пропускная способность: 1 час по номинальному току, без расплавления.
(2) Повышение температуры: повышение температуры менее 75°C при включении тока по номинальному току.
(3) Испытание предохранителя: расплавление в течение 1 минуты при двухкратном номинальном токе.
(4) Способность к разделению: при увеличении номинальной способности разделения не будет непрерывной дуги или зажигания.
Форма и структура редактирования и вещания
Миниатюрные предохранители можно разделить на проводные и пластинчатые. Если разделить по структуре плавких элементов, их можно разделить на линейные и тонкопленочные.
Выберите способ редактирования вещания
В практическом применении выбора предохранителя только в соответствии со спецификацией UL недостаточно.
Некоторые вопросы, которые необходимо учитывать при выборе
Основываясь на понимании параметров используемой схемы, предохранители выбираются в соответствии со следующими аспектами: нормальный ток, ток плавления (ток плавления и время), напряжение открытого замыкания, ток короткого замыкания, ток удара (незамкнутый ток, время и время) и температура окружающей среды.
(1) Нормальный ток: Во - первых, мы должны знать нормальный ток, протекающий через предохранитель в используемой цепи. Обычно нам нужно заранее установить убыль, а затем сделать выбор в соответствии со следующим принципом: нормальный ток должен быть меньше, чем произведение номинального тока и коэффициента уменьшения.
(2) В соответствии: со спецификацией UL предохранитель должен быстро расплавиться при двойном номинальном токе. Однако в большинстве случаев, чтобы обеспечить надежное плавление, мы рекомендуем, чтобы ток плавления был в 2,5 раза больше номинального тока. Кроме того, если время плавления имеет значение, его также следует судить со ссылкой на карту свойств плавления, предоставленную производителем.
(3) Открытое напряжение: Открытое напряжение обычно выбирается меньше номинального напряжения. Например, когда предохранитель номинального напряжения DC24V используется в цепи AC100V, он может зажечь предохранитель или отключить предохранитель.
(4) Электрический ток короткого замыкания: максимальный ток, протекающий при коротком замыкании цепи, мы называем током короткого замыкания. Для различных предохранителей предусмотрена номинальная разделительная способность. При выборе предохранителя следует позаботиться о том, чтобы ток короткого замыкания не превышал номинальную способность к разрыву. Если вы решите отключить предохранитель меньшей емкости, это может привести к отключению предохранителя или вызвать пожар.
(5) Импульсный ток: наблюдает форму волны импульсного тока (форма волны импульсного тока) и вычисляет его энергию с помощью значения i2t (интеграла Джоуля). Размер и частота ударных токов также влияют на предохранители по - разному. Отношение значения i2t ударного тока к значению i2t одноимпульсного плавления определяет, сколько раз предохранитель может выдерживать ударный ток.
2. Другие вопросы, требующие внимания
В практическом использовании особые требования и проблемы микропредохранителей с точки зрения условий установки, химической стойкости, устойчивости к ультразвуковой очистке и т. Д. должны быть предварительно подтверждены изготовителем.
Микроплавление отличается от обычных электронных компонентов, таких как пластинчатые резисторы и пластинчатые конденсаторы. Из - за различий между производителями их спецификации также сильно различаются. Кроме того, фактическая установка окажет определенное влияние на теплоотвод печатной платы и проводки. Поэтому правильность выбора микропредохранителя должна определяться состоянием продукта.
