Что такое инвертор напряжения, инвертор мощности?
Инвертор - это преобразователь энергии постоянного тока (батареи и аккумуляторы) в переменный ток с постоянной частотой, постоянным напряжением или частотной модуляцией и регулировкой напряжения (обычно синусоидальные волны 220 В и 50 Гц). Он состоит из инверторного моста, логики управления и фильтрующей схемы. Широко используется в кондиционерах воздуха, домашних кинотеатрах, электрических шлифовальных кругах, электрических инструментах, швейных машинах, DVD, VCD, компьютерах, телевизорах, стиральных машинах, дымовых машинах, холодильниках, видеомагнитофонах, вентиляторах, освещении и т. д. Инверторы могут использоваться для подключения батарей для привода электроприборов и различных инструментов во время работы или путешествия. Автомобильный инвертор имеет характеристики мощности 20 Вт, 40 Вт, 80 Вт, 120 Вт - 150 Вт. Инвертор более высокой мощности должен быть подключен к батарее через соединительную линию. Подключение бытовой техники к выходному концу преобразователя мощности может осуществляться с использованием различных электроприборов в автомобиле. Доступные электроприборы включают в себя: мобильные телефоны, ноутбуки, цифровые камеры, камеры, светильники, электрические бритвы, CD - плееры, игровые консоли, карманные компьютеры, электрические инструменты, автомобильные холодильники, различные туры, кемпинг, медицинские приборы первой помощи и так далее.
Синусоидальный инвертор, инвертор DC - AC.
По характеру волн
Существуют две основные категории: инверторы синусоидальных волн и инверторы квадратных волн.

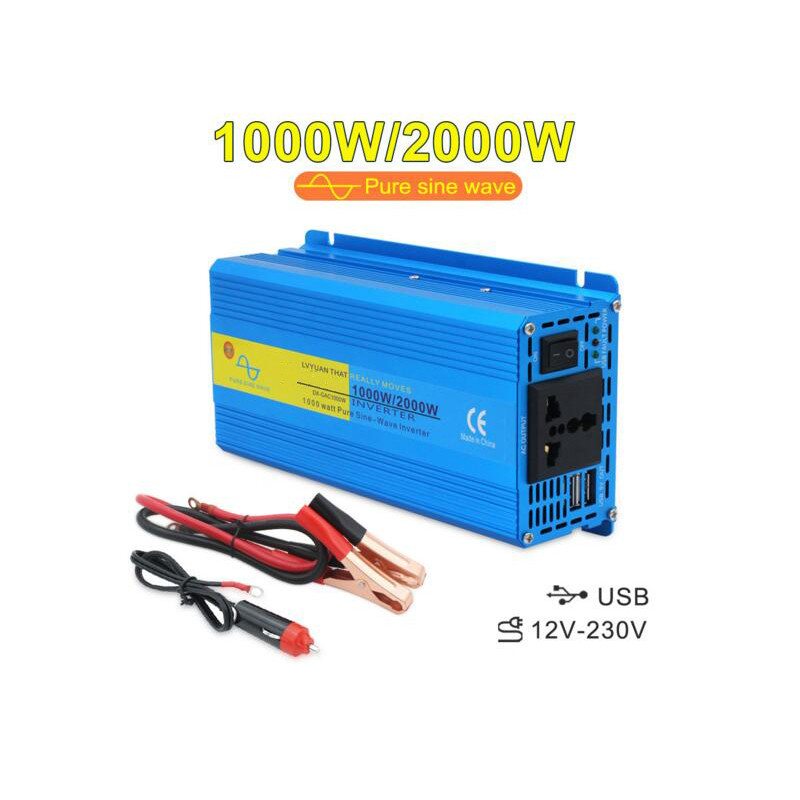

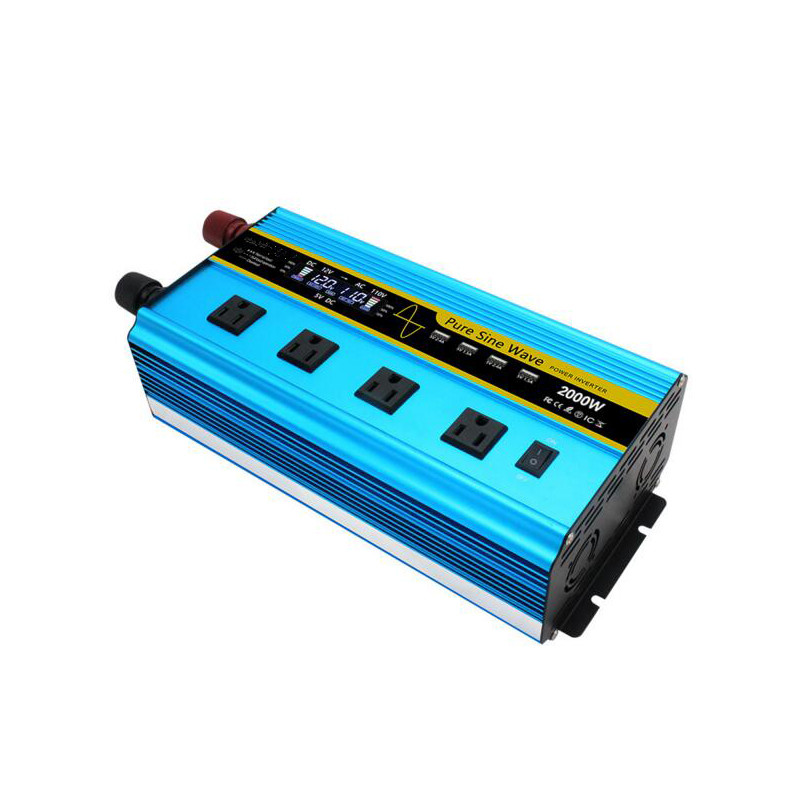

Синусоидальный инвертор выводит тот же или даже лучший синусоидальный переменный ток, что и сеть, которую мы используем каждый день, потому что он не имеет электромагнитного загрязнения в сети.
Выход инвертора квадратной волны представляет собой низкокачественный квадратный обмен, который генерируется почти одновременно с положительным и отрицательным максимумами, что оказывает серьезное дестабилизирующее воздействие как на нагрузку, так и на сам инвертор. В то же время, его грузоподъемность хуже, только 40 - 60% от номинальной нагрузки, не допускается использование индукционных нагрузок. Если нагрузка слишком велика, трехмерная гармоническая составляющая, содержащаяся в квадратном токе, увеличивает конденсаторный ток, входящий в нагрузку, и в тяжелых случаях может повредить нагруженный электрический фильтр - конденсатор.

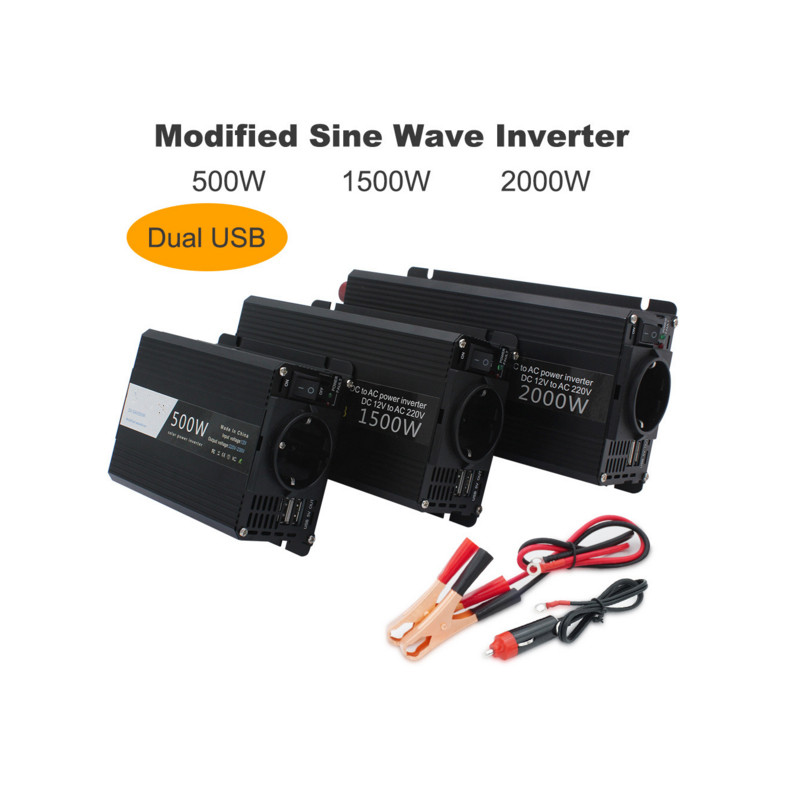

В ответ на вышеуказанные недостатки появились инверторы квазисинусоидальных волн (или улучшенные синусоидальные волны, исправленные синусоидальные волны, аналоговые синусоидальные волны и т.д.). Его выходная форма волны имеет интервал времени от положительного максимума до отрицательного максимума, что повышает эффективность использования. Однако форма волны квазисинусоидальной волны по - прежнему состоит из пунктирных линий и относится к категории квадратных волн с плохой непрерывностью.
В целом, синусоидальные инверторы обеспечивают высококачественный обмен и могут приводить в движение любой тип нагрузки, но технические требования и затраты высоки. Квазисинусоидальные инверторы удовлетворяют большую часть наших потребностей в электроэнергии с высокой эффективностью, низким уровнем шума и умеренными ценами и стали основным продуктом на рынке. Инвертор квадратной волны состоит из простого мультивибратора. Его технологии находятся на уровне 1950 - х годов и постепенно уйдут с рынка. инвертор напряжения питания
В зависимости от источника питания инверторы делятся на угольные, солнечные, ветровые и ядерные инверторы. В зависимости от использования, он делится на независимый управляемый инвертор и подключенный инвертор.
Во всем мире солнечные инверторы в Европе и США более эффективны. Европейский стандарт 97,2%, но цена дороже. Другие отечественные инверторы менее 90% эффективны, но стоят намного дешевле, чем импортные инверторы.
Помимо мощности и формы волны, важно также выбрать эффективность инвертора. Чем эффективнее, тем меньше энергии тратится на инверторы, тем больше энергии используется в электрических приборах, особенно когда вы используете системы с низкой мощностью.
Область применения инверторов
Инверторы в автомобиле получают мощность 220 В 50 Гц, высококачественные синусоидальные волны, дешевые, как правило, квадратные волны.
Синусоидальные волны идентичны току, подключенному к розетке, но могут также использоваться квадратные волны. Однако, если вы используете вентиляторы и другие устройства с двигателями, будет некоторый шум. Квадратные волны используются из - за относительно низкой стоимости этого метода модуляции. Как правило, максимальная мощность бортового инвертора составляет всего 500 Вт, а кондиционер обычно составляет более 700 Вт. Кондиционеры в автомобилях, включая эти автобусы, управляют компрессорами непосредственно с помощью двигателя, а не электричества. Если бы в середине был процесс преобразования электричества, потери были бы еще больше. И установить его непросто. Лучше использовать автомобильный кондиционер.
Подключить ноутбук, телевизор, CD - плеер и другие вещи можно, если они используются при номинальной мощности. Однако, нужно отметить, что они подключены к автомобильным батареям. Хотя они, как правило, автоматически защищают выключение питания при 11 вольтах, чтобы предотвратить запуск автомобиля из - за низкого напряжения, они по - прежнему не подходят для использования, когда двигатель не работает, поэтому рекомендуется запускать двигатель, если нагрузка относительно велика. Если он заряжает телефон, проблем нет.
На электромобиле есть модуль под названием DC - DC, который также известен как DC - преобразователь. Модуль вводит 48V и выводит 12V. Затем вы можете использовать его, если вы купите 12 - вольтовый входной автомобильный инвертор. Конечно, было бы лучше, если бы вы могли купить инвертор ввода 48V, но, по оценкам, его трудно купить. Более того, этот модуль может обеспечить только ток 5А, до 10А, а также использовать лампы, поэтому легко перегрузиться.
Рекомендация: Если можно, купите дополнительный преобразователь постоянного тока, специально питающий инвертор. Тогда, если преобразователь DC может обеспечить только 5a, инвертор должен иметь вход меньше 5a, иначе модуль может быть поврежден. Конечно, некоторые преобразователи постоянного тока имеют большой ток. Если вам негде починить автомобиль, вы можете пойти в некоторые магазины электроприборов или попросить их починить их, чтобы обеспечить вас большим током, или вы можете подключить несколько преобразователей постоянного тока параллельно. Короче говоря, не перегружайте их.
На городских рельсовых транспортных средствах установлен тяговый инвертор VVVF для преобразования частоты и напряжения. Во время тяги поезда высокое напряжение (обычно DC750V или DC1500V) преобразуется в трехфазное электричество с регулируемой частотой и напряжением, поставляемое тяговому двигателю. Во время торможения трехфазная энергия, генерируемая вращением тягового двигателя с инерционным приводом поезда, может быть преобразована в постоянный ток, обратная связь с сетью или потребляется через модуль потребления энергии.
Основными видами применения инверторов в области связи являются:
Обеспечивает вспомогательное питание переменного тока для источников постоянного тока.
Некоторые инструменты технического обслуживания требуют питания переменного тока, которое не может обеспечить питание переменного тока и может быть предоставлено инвертором.
Обеспечить преобразование постоянного тока и переменного тока для фотоэлектрических систем питания, подключенных к сети.
Электроэнергия постоянного тока, вырабатываемая солнечными системами, преобразуется в переменный ток и поступает в сеть.
Проектирование и реализация автомобильных инверторов
Эта конструкция использует высокочастотный метод повышения давления постоянного тока и инвертора синусоидальной волны, спроектирован автомобильный инвертор от повышения давления постоянного тока 12В до переменного тока 220В / 50Гц, состоящий в основном из двухтактной схемы постоянного тока, инверторной схемы всего моста, схемы управления с монолитной машиной AT89C52 в качестве чипа управления и т. Д. Основная схема схемы постоянного тока представляет собой двухтактную инверторную цепь, которая завершает преобразование постоянного тока 12В в постоянный ток 310В; Аппарат AT89C52 запрограммирован в соответствии с технологией управления SPWM для управления синусоидальным выходом и защиты всей цепи инверсии моста. Программное обеспечение MATLAB используется для моделирования и моделирования проектных схем. Результаты показали, что автомобильный инвертор обладает хорошими рабочими характеристиками.
Автомобильные инверторы обычно питаются автомобильными батареями или прикуривателями. Во - первых, низковольтный постоянный ток преобразуется примерно в 265В постоянного тока, а затем высоковольтный постоянный ток преобразуется в переменный ток 220В и 50Гц. Автомобильный источник питания предназначен не только для бортовых систем, но и для постоянного тока DC12V. Автомобильный инвертор полностью учитывает внешнюю сервисную среду и автоматически защищается и выключается при перегрузке или коротком замыкании.
Применение автомобильных инверторов

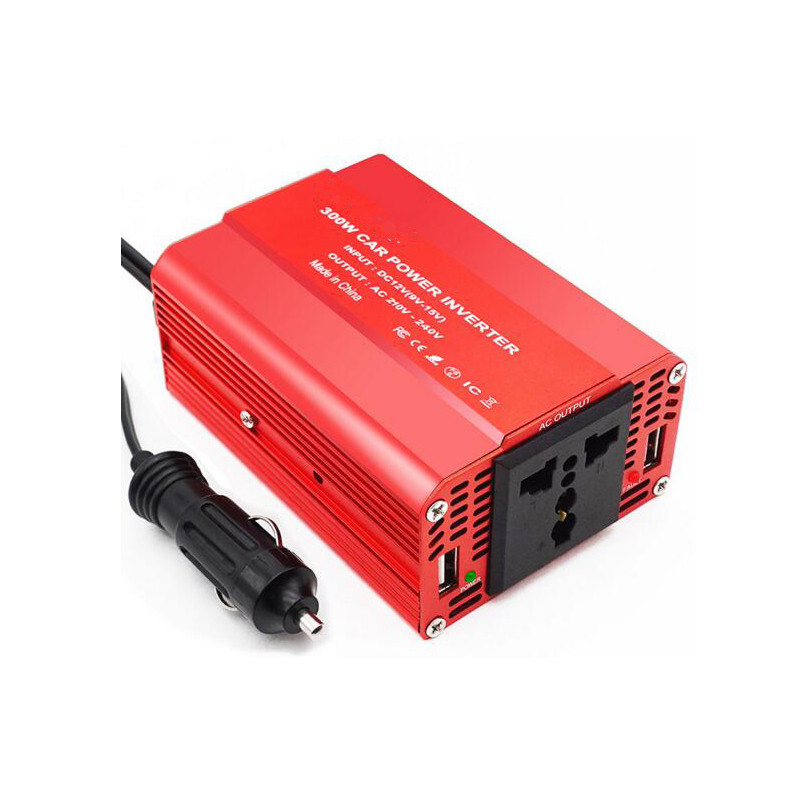

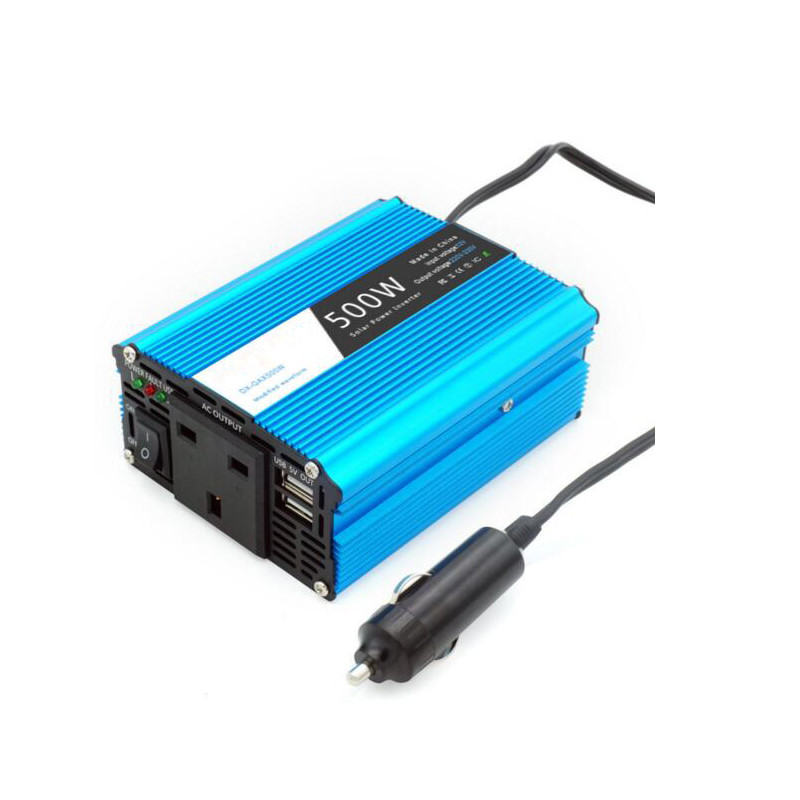

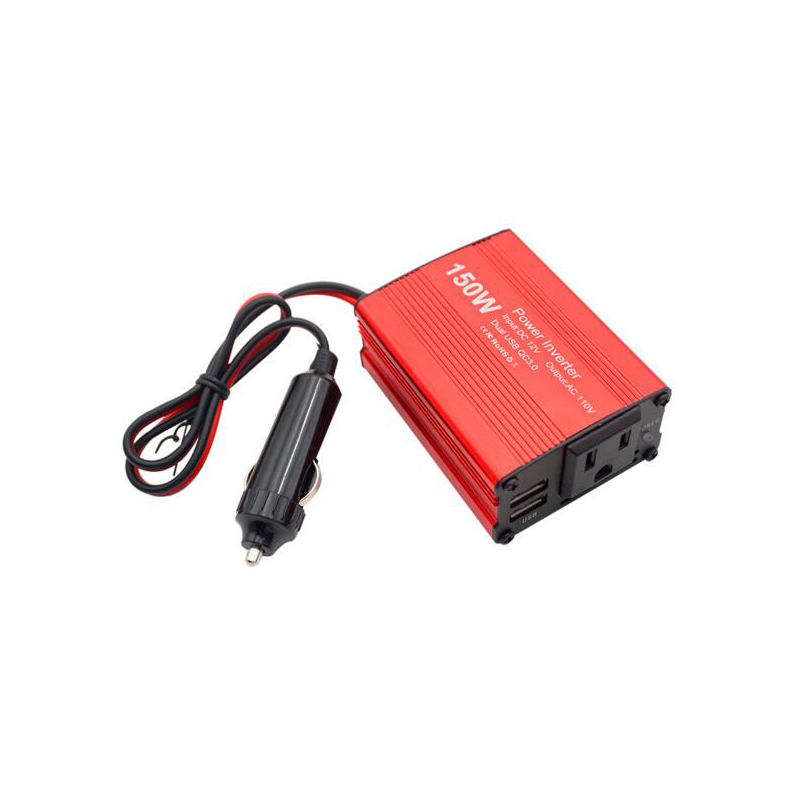

Вставьте автомобильный инвертор в розетку автомобильного прикуривателя. При вставке проверьте плотность между вилкой и розеткой. Когда он слишком рыхлый, откройте осколки, вставленные в обе стороны головы, и вставьте их в дымовые отверстия.
Проверьте, включен ли индикатор питания бортового инвертора.
Вставьте розетку электропитания используемого электроприбора в розетку бортового преобразователя питания.
Внимание
При отключении непрерывно используемого электроприбора убедитесь, что переключатель используемого электроприбора настроен на "выключатель", а затем отключите разъем питания.
При замене предохранителя бортового инвертора обязательно используйте предохранитель того же типа и той же спецификации. Использование предохранителей или проводов, отличных от указанных спецификаций, может привести к аномальному перегреву и пожару.
Своевременная очистка от грязи на вилке бортового инвертора во избежание плохого контакта или аномального перегрева преобразователя.
При использовании или неиспользовании автомобильного инвертора, автомобильный инвертор удаляется из розетки прикуривателя и надежно хранится.
Выбор автомобильных инверторов
Автомобильный инвертор - это продукт питания, который работает в условиях большого тока и высокой частоты, и его потенциальная частота отказов довольно высока. Поэтому потребители должны быть осторожны при покупке:
Во - первых, выберите из выходной формы волны инвертора, предпочтительно не ниже квазисинусоидальной волны;
Во - вторых, инвертор должен иметь полную защиту схемы;
В - третьих, производственные предприятия должны иметь хорошие обязательства по послепродажному обслуживанию;
В - четвертых, схемы и продукты проходят испытания в течение некоторого времени.
1. В дополнение к ценовому фактору при выборе бортового источника питания необходимо учитывать требования бортового источника питания к входному напряжению и выходной мощности. Кроме того, из - за большой разницы в мощности различных электроприборов, бортовое питание автомобиля должно быть выбрано в соответствии с требованиями использования, исходя из принципа достаточности.
2. В зависимости от типа используемого электроприбора необходимо выбрать подходящий бортовой источник питания. Для бытовых резисторов квадратные волны, коррекционные волны и синусоидальные волны могут использоваться вместе, а для индукционных приборов необходимо выбрать инвертор синусоидальных волн.
3. Квадратный / коррекционный инверторный источник питания не может нести индуктивные и конденсаторные нагрузки, не может управлять кондиционером и холодильником, трудно обеспечить высококачественное аудио и телевидение. Строго говоря, питание инвертора квадратной / коррекционной волны влияет на срок службы электроприбора, и эти проблемы не возникают при использовании инвертора синусоидальной волны.
4. Страхование зажигалок для обычных автомобилей составляет 10A или 15A (страхование 10A в основном для старых или оригинальных импортных моделей), что указывает на то, что средний автомобиль может использовать 120 или 180 Вт автомобильного инвертора. Если требуется мощный инвертор (более 180 Вт или 200 Вт), обязательно проверьте, есть ли в упаковке батарейный зажим. Использование мощных инверторов без аккумуляторных зажимов в автомобилях будет ограничено.
5. Как правило, питание автомобиля застраховано на конце прикуривателя. Fbelec напоминает вам, что вы должны открыть его при покупке. Эта страховка не соответствует страховке от прикуривателя транспортного средства (теоретически она должна быть меньше или равна страхованию от прикуривателя), так что страховка от прикуривателя сработает. Вместо этого она может сжечь предохранитель от прикуривателя транспортного средства и вызвать ненужные проблемы.
Обратите внимание на автомобильный инвертор
Во - первых, использование инверторов должно строго соответствовать инструкциям пользователя;
Во - вторых, выходное напряжение инвертора составляет 220 В AC и находится в небольшом пространстве и активном пространстве
