Что такое температурный предохранитель
Температурные предохранители имеют несколько форм, и более распространенными являются следующие три:

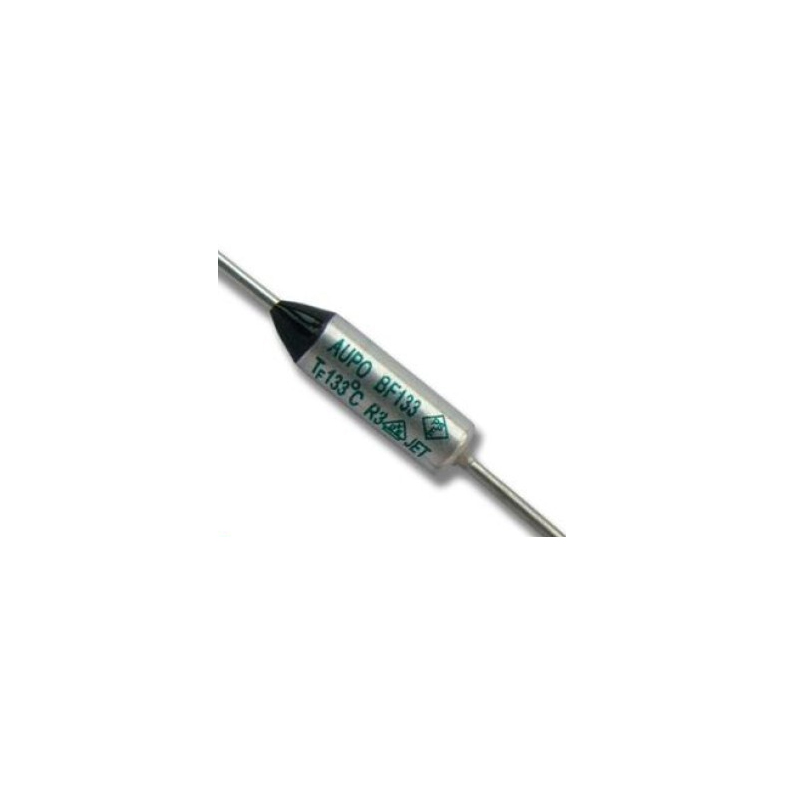

Первый: органический температурный предохранитель
Он состоит из скользящих контактов, пружин и непроводящих тепловых сердечников. До активации температурного предохранителя ток течет от левого провода к скользящему контакту, а затем через металлическую оболочку к правому проводу. Когда внешняя температура достигает заданной температуры, органическое вещество растает, а сжатая пружина ослабевает. То есть пружина расширяется, и скользящий контакт отделяется от левого провода. Схема отключена, ток между скользящим контактом и левым проводом отрезан.

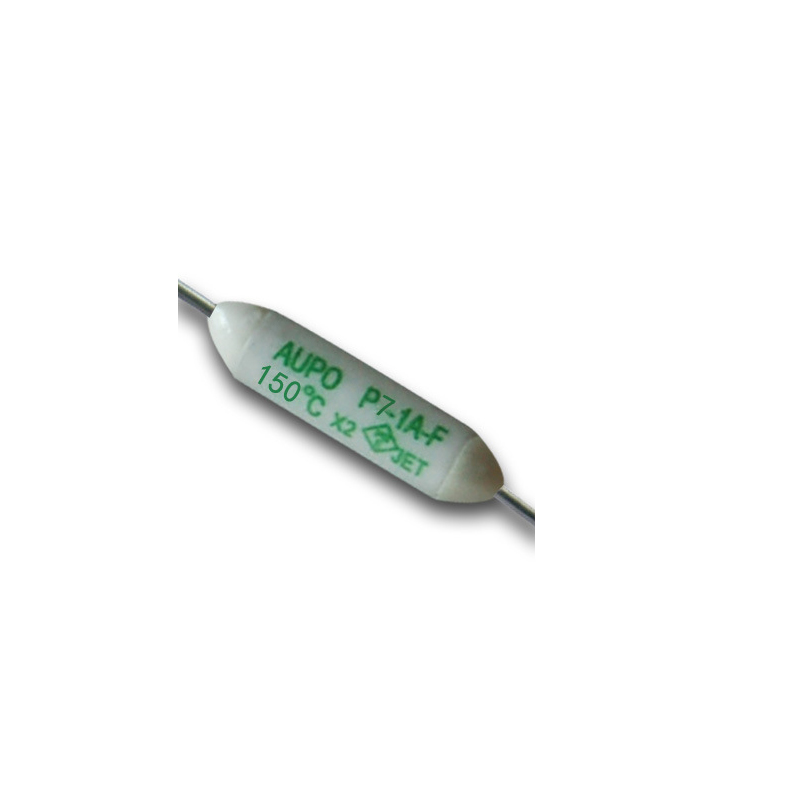

Второй тип: фарфоровые трубчатые термостаты
Он состоит из осесимметричных выводов, плавких сплавов, которые могут плавиться при определенных температурах, специальных соединений, предотвращающих их плавление и окисление, и изоляционных фарфоровых изоляторов. Когда температура окружающей среды повышается, конкретная смесь смолы начинает сжигаться. При достижении точки плавления, с помощью смоляной смеси (увеличение поверхностного натяжения расплавленного сплава), расплавленный сплав быстро сжимается под действием поверхностного натяжения до шара, сосредоточенного на обоих концах провода, тем самым навсегда отключая цепь.

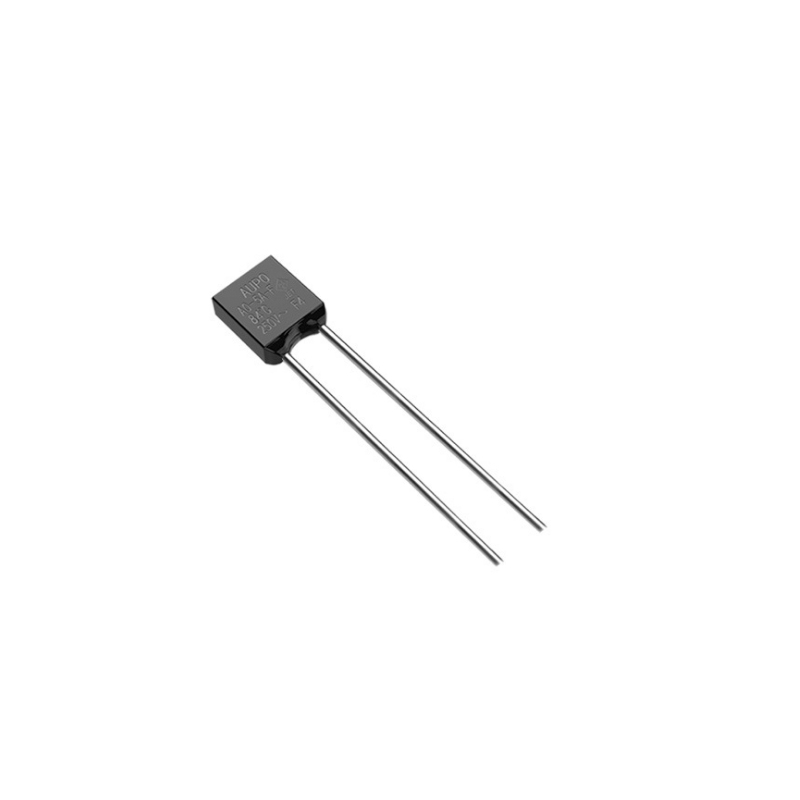

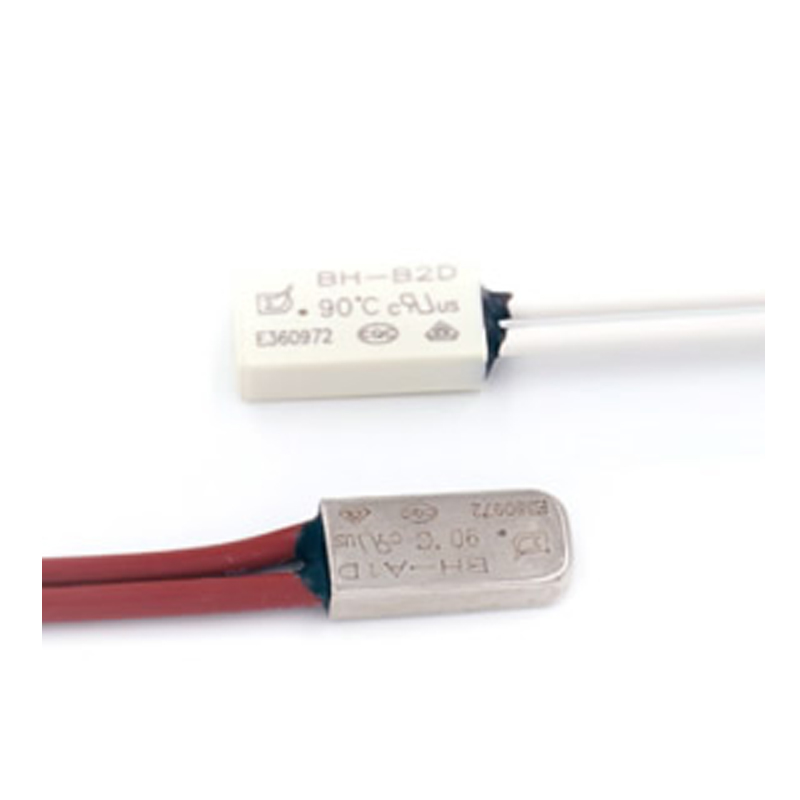

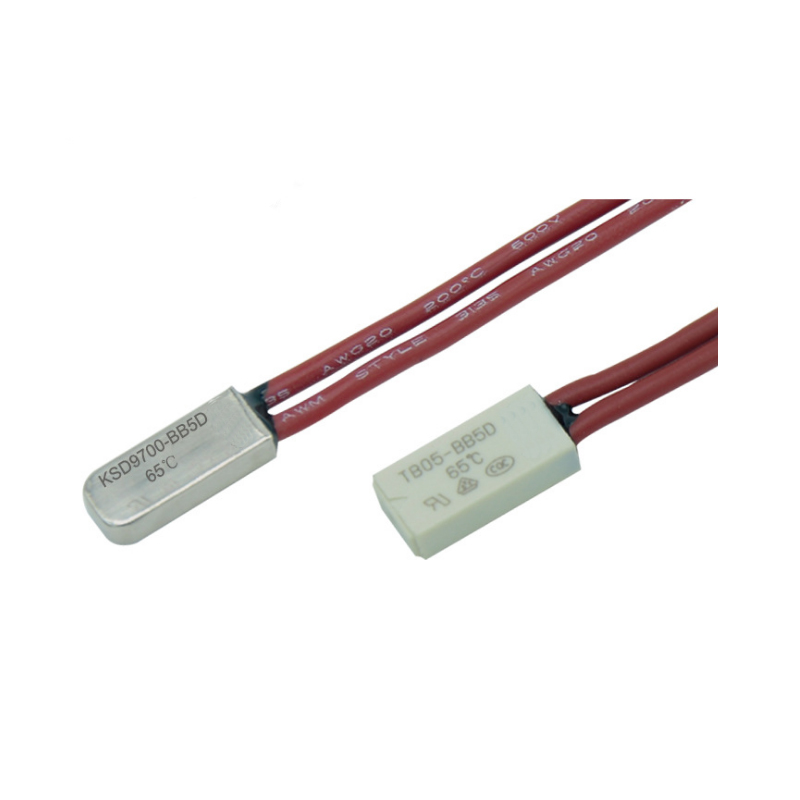

Третий тип: горячий запорный клапан с квадратным корпусом
Между двумя выводами температурного предохранителя соединяется участок расплавленной золотой проволоки, которая покрыта специальной смолой. Электрический ток может течь от одного штыря к другому. Когда температура вокруг температурного предохранителя поднимается до его рабочей температуры, плавкий сплав расплавляется и сжимается в шар в конце двух выводов под действием поверхностного натяжения при помощи специальной смолы. Таким образом, цепь отключается навсегда.
Для обеспечения нормальной работы тепловых переключателей необходимо соблюдать следующие требования:
i) Номинальный ток и напряжение каждого температурного предохранителя, температура плавления (TF), эксплуатационная температура (th) и максимальная температура (TM) должны использоваться в указанных параметрах.
II) При выборе места установки предохранителя следует остерегаться переноса напряжения на предохранитель из - за вибрации в готовом изделии и смещения других приспособлений.
iii) Он должен устанавливаться в местах, где температура после плавления миниатюрного устройства теплового отсечения не поднимается выше максимальной эксплуатационной температуры.
iv) не может использоваться в машинах, где жидкость или влажность остаются выше 95%.
v) Температурный предохранитель должен быть установлен там, где источник тепла может быть только индукционным температурным предохранителем. Когда конструкция неизбежна, должны быть установлены тепловые прокладки. Например, при установке на обогреватель обратите внимание, чтобы не подключаться напрямую, чтобы тепловая проволока не нагревалась до температурного предохранителя
VI) Если температурный предохранитель соединяется параллельно или непрерывно проходит через ток и перенапряжение, чтобы увеличить ток температурного предохранителя, внутренний контакт температурного предохранителя будет поврежден и повлияет на его нормальную работу. Поэтому его нельзя использовать в вышеуказанных условиях.
Несмотря на высокую надежность конструкции температурного предохранителя, аномалии, с которыми может справиться один температурный предохранитель, в конце концов, ограничены. Кроме того, из - за антропогенных или непредвиденных форс - мажорных обстоятельств, если температурный предохранитель поврежден и не работает должным образом, своевременно отключить цепь при возникновении аномалии в машине невозможно. Поэтому, когда машина перегревается, когда неправильное действие оказывает непосредственное влияние на организм человека, когда нет оборудования для резки цепи, кроме предохранителя, и когда требуется высокая безопасность, следует использовать более двух температурных предохранителей с разной температурой плавления.
Тонкий температурный предохранитель был разработан специально для защиты от перегрева литий - ионных батарей. Принцип его работы такой же, как и у вышеупомянутого предохранителя второй температуры. Схема соединена сплавом с низкой точкой плавления. Сплавы с низкой температурой плавления завернуты в расплавленную смолу. Сплавы с низкой точкой плавления соединяются с металлическими проводами и герметизируются пластиковыми материалами. Когда внутреннее или внешнее короткое замыкание батареи или другие причины приводят к повышению температуры внутри батареи до определенного уровня, температурный предохранитель, близкий к сердцевине батареи, быстро расплавляется, тем самым отключая внешнюю цепь батареи, чтобы предотвратить взрыв батареи и телесные повреждения. Поскольку портативная электроника становится все более портативной, температурный предохранитель должен быть как можно меньше и тоньше. В настоящее время самый тонкий температурный предохранитель может иметь толщину 0,65 мм и ширину 2,7 мм. Внутреннее сопротивление температурного предохранителя также невелико, всего около 8 м омега. Потребление энергии в режиме ожидания очень мало, что может значительно увеличить время ожидания литий - ионных батарей.
У него также есть некоторые недостатки. Во - первых, он невосстановим. Это хуже, чем PTC. Даже случайная неисправность приводит к действию ПТК, батарея может продолжать работать, как только неисправность устранена. После срабатывания температурного предохранителя вся батарея больше не может работать. Конечно, по мере того, как качество литий - ионной батареи становится все лучше и лучше, вероятность такой случайной неисправности становится все меньше и меньше. В случае аномалии батарея не позволит продолжать работу, но она стала преимуществом температурного предохранителя. В конце концов, стоимость батареи самая низкая по сравнению с инцидентом с физическим увечьем. Как говорится, мы скорее убьем по ошибке, чем отпустим. Как только батарея телефона выйдет из строя при высокой температуре, кто посмеет разместить эту потенциальную бомбу вокруг? Во - вторых, он не может быть сварен и обработан обычным способом, таким как PPTC, он может выдерживать высокие температуры в течение короткого периода времени. Таким образом, он может быть сварен в печи обратного тока и введен непосредственно в батарею. Однако температурный предохранитель может быть сварен только локально, например, точечная и лазерная сварка, чтобы предотвратить плавление температурного предохранителя.
В настоящее время широко используются плавильные предохранители с тонкой температурой 98°C и 92°C. При скорости нагрева 1 ° C / min температура плавления тонкого предохранителя 98° C составляет 94 ± 3, тонкого предохранителя 92 ° C 89 + 3 / 4, то есть 85 ° C ~ 92 ° C. Отечественные производители разрабатывают тонкие предохранители с более высокой температурой плавления. Температурный предохранитель можно разделить на:

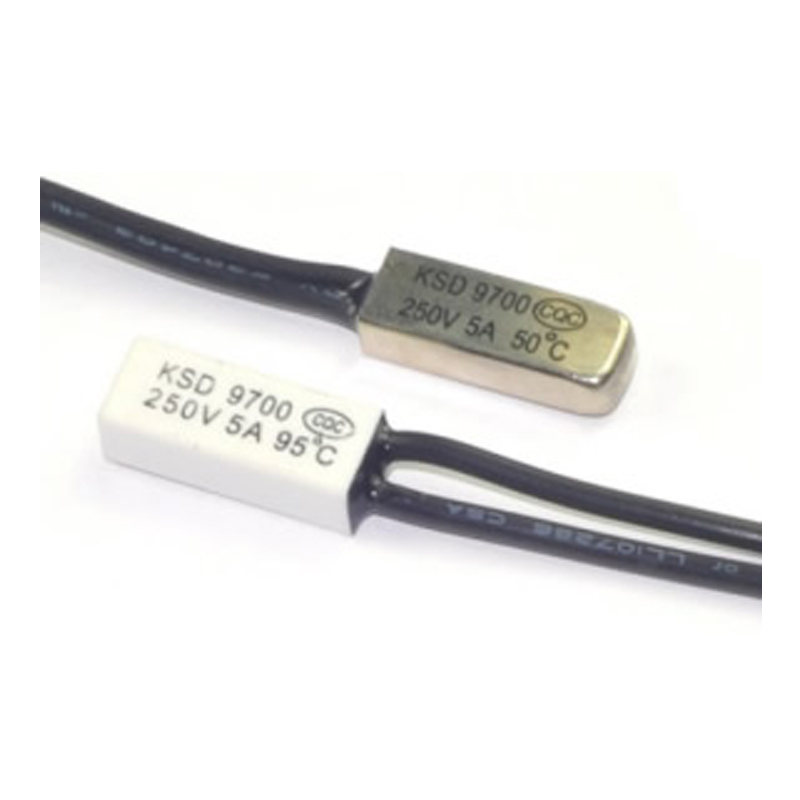

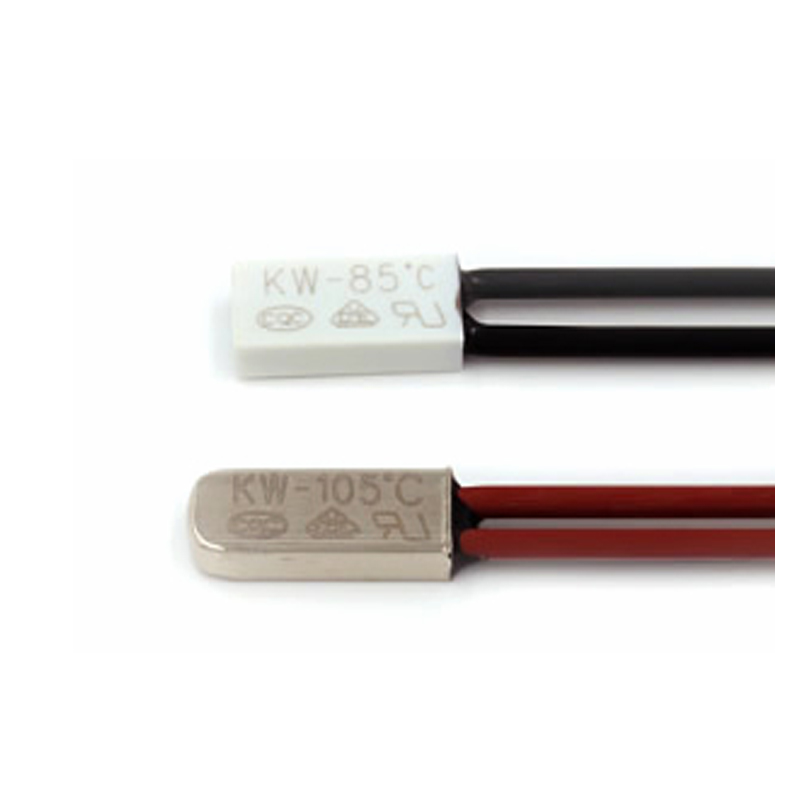

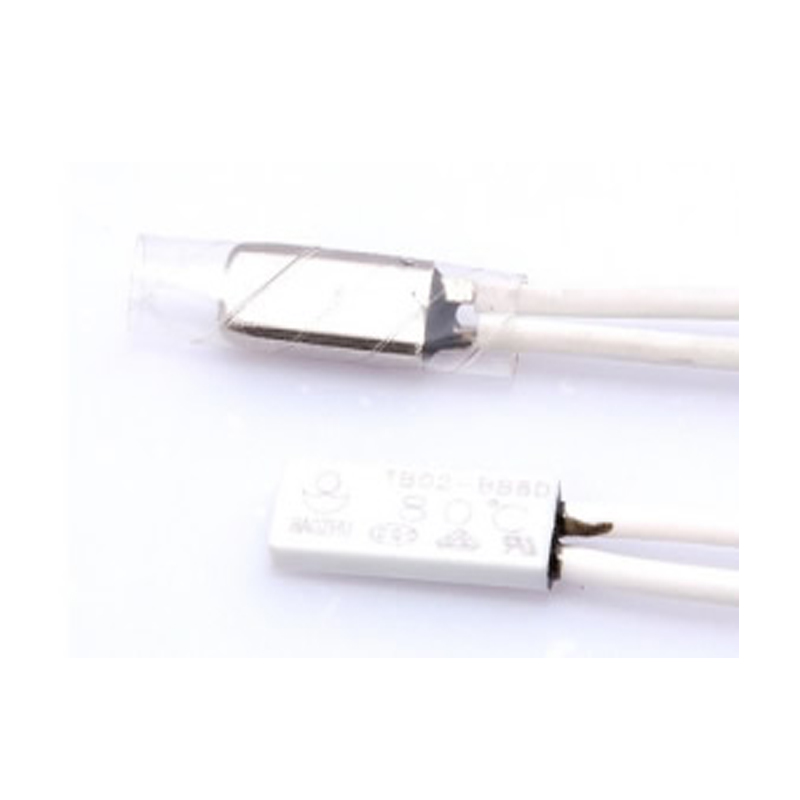

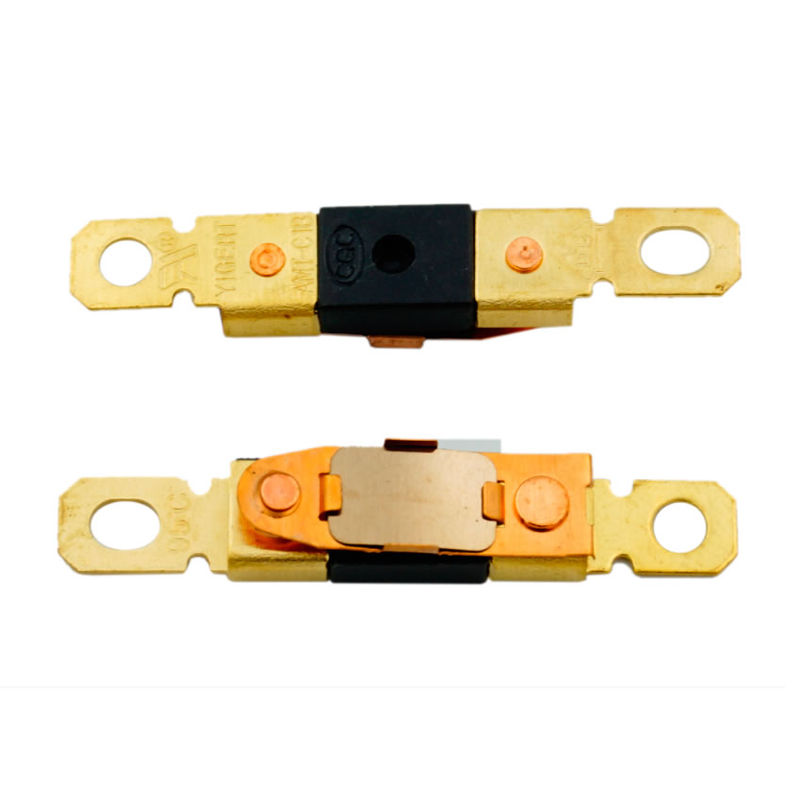

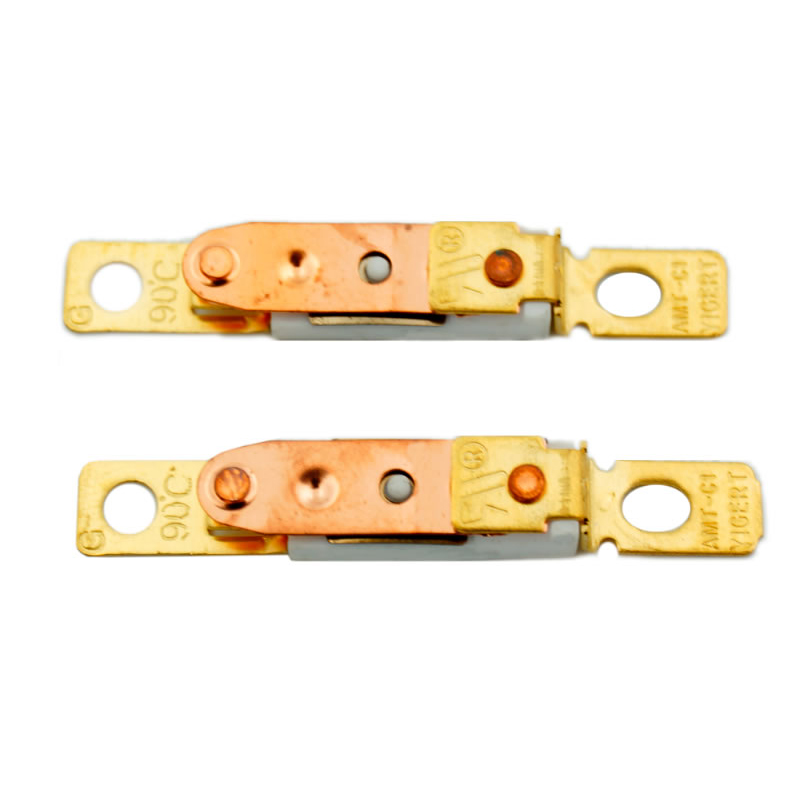

Разбивка по материалам: можно разделить на металлические оболочки, пластиковые оболочки и оксидные оболочки
Его можно разделить на 73 градуса 99 градусов 77 градусов 94 градусов 113 градусов 121 градуса 133 градуса 142 градуса 157 градусов 192 градусов 216 градусов 227 градусов 240 градусов 70 градусов 77 градусов 84 градуса 92 градуса 95 градусов 105 градусов 115 градусов 121 градуса 128 градусов 130 градусов 139 градусов 141 градуса 144 градуса 152 градуса 157 градусов 169 градусов 184 градусов 185 градусов 192 градусов 227 градусов 240 градусов 250 градусов 320 градусов
