Определение предохранителя и выключателя
При сбое или аномалии цепи ток продолжает увеличиваться, и увеличение тока может повредить некоторые важные устройства в цепи, сжечь цепь или даже вызвать пожар. Если предохранитель правильно размещен в цепи, когда ток аномально поднимается на определенную высоту и нагревается, предохранитель расплавляется и отключает ток, чтобы защитить безопасную работу цепи.
Презентация предохранителя
Форма предохранителя:
1. нитевидный. Ранние оригинальные предохранители были заблокированы непосредственно винтами для старых переключателей и розеток различных размеров.
2. Лист (голый лист). Это удобнее, чем старый шелк.

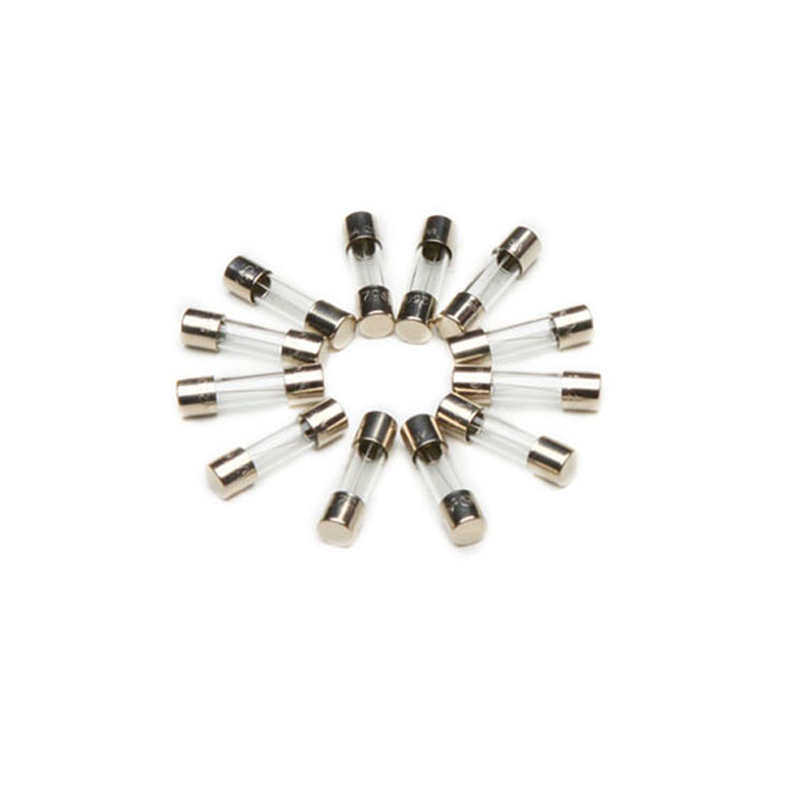

3. Стеклянные трубы. Существует несколько различных размеров, которые часто встречаются в электронике. 6.3 x 32 мм (диаметр x длина) 5 x 20 мм

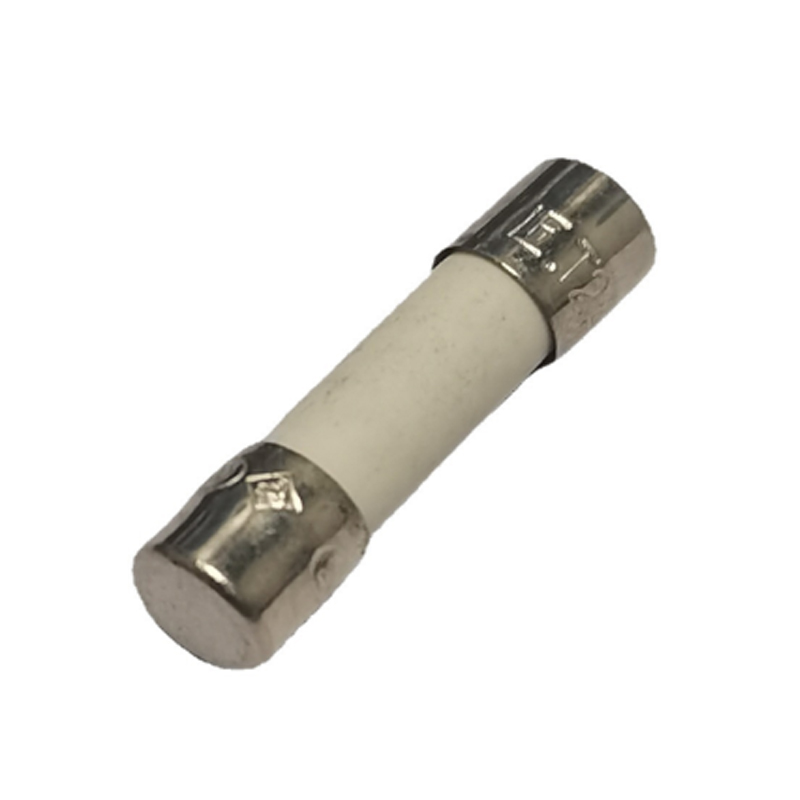

4. Керамические трубы. Существует несколько различных форм и размеров, которые могут предотвратить взрыв стекла.
5. Пластиковые пластины с металлическими выводами: автомобильные предохранители.

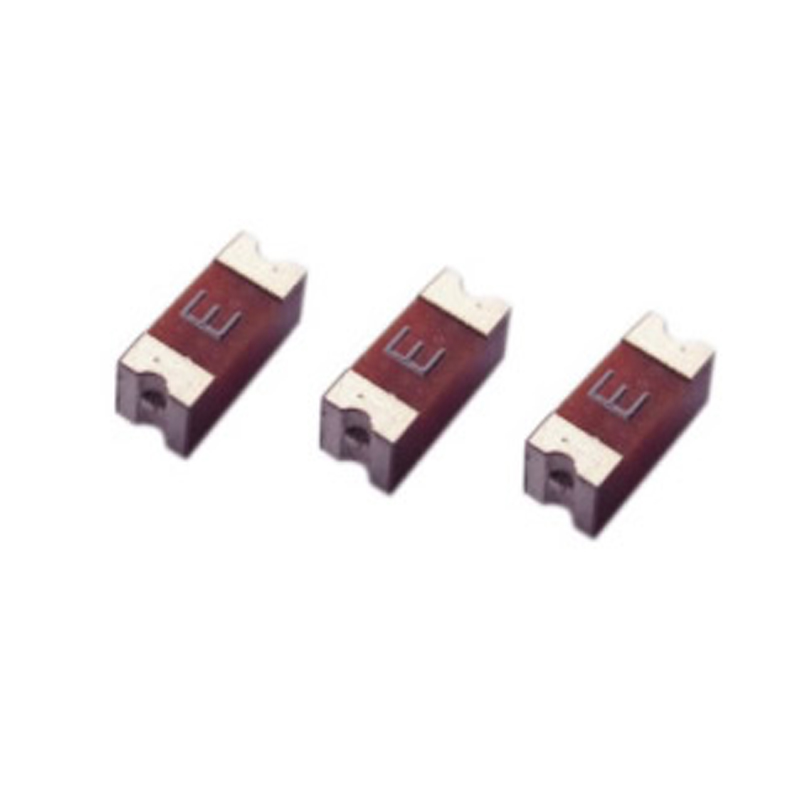

6. Тип элементов поверхностного соединения (SMD).
7. Цилиндрик, вставка: сваривается непосредственно на монтажной плате для использования внутри изделия.
Маркировка предохранителя
Большинство предохранителей маркируются на корпусе или концевой крышке и имеют маркировку, указывающую их номинальное значение. Однако предохранители « чип - типа» практически не маркируются, что делает идентификацию очень сложной.
Защитники могут иметь похожие и значительно отличающиеся характеристики, и их маркировка определена. Маркировка предохранителя обычно передает следующую информацию: ампер предохранитель номинальное напряжение номинальное напряжение предохранитель временные токовые характеристики, то есть скорость предохранителя / номер продукта / серия прерывания, одобренная изготовителем национального и международного органа по стандартизации
Функция предохранителя.
предохранители, изобретенные Эдисоном более 100 лет назад, были использованы для защиты дорогих ламп накаливания того времени. С развитием эпохи предохранители защищают электронные / электрические устройства от электрического тока / перегрева и избегают серьезных повреждений, вызванных внутренними неисправностями электронных устройств.
Принцип работы предохранителя.
Когда ток течет через проводник, проводник нагревается, потому что в проводнике есть определенное сопротивление. Тепловое значение показано по следующей формуле: q = i2rt. Среди них q - тепловое значение, 0,24 - константа, I - ток, протекающий через проводник, R - сопротивление проводника, t - время, когда ток течет через проводник; Согласно этой формуле, нетрудно увидеть простой принцип работы предохранителя. При определении материала и формы предохранителя его сопротивление R относительно определенно (если не учитывать его температурный коэффициент сопротивления). Когда ток течет через него, он производит тепло, и его тепловая ценность увеличивается со временем. Электрический ток и сопротивление определяют скорость нагрева, а конструкция и установка предохранителя определяют скорость охлаждения. Если скорость нагрева меньше, чем скорость охлаждения, предохранитель не расплавится. Если скорость выработки тепла равна скорости рассеяния тепла, она не расплавится в течение длительного времени. Если тепло вырабатывается быстрее, чем рассеивается, то вырабатывается все больше и больше тепла. Поскольку он имеет определенную удельную теплоемкость и массу, увеличение тепла отражается на повышении температуры. Когда температура поднимается выше температуры плавления предохранителя, предохранитель расплавляется. Так работает предохранитель. Согласно этому принципу, мы должны знать, что при проектировании и изготовлении предохранителей вы должны тщательно изучить физические свойства выбранных материалов и убедиться, что они имеют последовательные геометрические размеры. Потому что эти факторы играют решающую роль в нормальной работе предохранителя. Точно так же, когда вы используете его, вы должны установить его правильно.
Классификация предохранителей
В зависимости от формы защиты можно разделить защиту от избыточного тока и защиту от перегрева. Защитные предохранители, используемые для защиты от избыточного тока, часто называют предохранителями (также известными как предохранители с ограничением тока). Защитные предохранители от перегрева часто называют « температурными предохранителями». Температурный предохранитель делится на форму сплава с низкой температурой плавления, форму термочувствительного триггера, форму сплава памяти и т. Д. (Температурный предохранитель используется для предотвращения высокой температуры нагревательных приборов или нагревательных приборов, таких как фен, утюг, рисовая плита, электрическая печь, трансформатор, двигатель и т. Д.); Он реагирует на повышение температуры электроприбора, не заботясь о рабочем токе цепи. Принцип его работы отличается от « предохранителя тока»).
В зависимости от диапазона использования можно разделить: предохранители питания, станковые предохранители, электрические предохранители (электронные предохранители) и автомобильные предохранители. Температурный предохранитель
Интеграция по объему может быть разделена на: большие, средние, маленькие, микро.
Номинальное напряжение можно разделить на высоковольтные предохранители, низковольтные предохранители и предохранительные предохранители напряжения.
В зависимости от мощности разрыва можно разделить на высокопроизводительные предохранители и низкопроизводительные предохранители.
По форме можно разделить на: плоские трубчатые предохранители (также можно разделить на внутренние и внешние сварочные предохранители), остроконечные трубчатые предохранители, штыревые предохранители, спиральные предохранители, вставные предохранители, плоские предохранители, запутанные предохранители и пластинчатые предохранители.
В зависимости от скорости плавления, можно разделить на: сверхмедленный предохранитель (обычно обозначается TT), медленный предохранитель, средний предохранитель (обычно обозначается M), быстрый предохранитель (обычно обозначается F) и сверхбыстрый предохранитель (широко обозначается FF).
По стандарту можно разделить на: европейский предохранитель, американский предохранитель и японский предохранитель.
По типу можно разделить на токовые предохранители (пластинчатые, микро -, вставные и трубчатые), температурные предохранители (RH [блочный], RP [резистор], ry [металлическая оболочка]) и самовосстанавливающиеся предохранители (вставные, пластинчатые и пластинчатые).
Можно разделить на: тип пластыря 0603080512061210181220162920; Неплагинные типы: 2,4 × 7, 3,3 × 7, Фи3,6 × 10, 4,5 × 15, 5×20, 5,1 × 20, Фи6 × 25, 6×30, 6? 2, 8,5 × 8, 8,5 × 8 × 4, 10 × 38, четырнадцать × 51

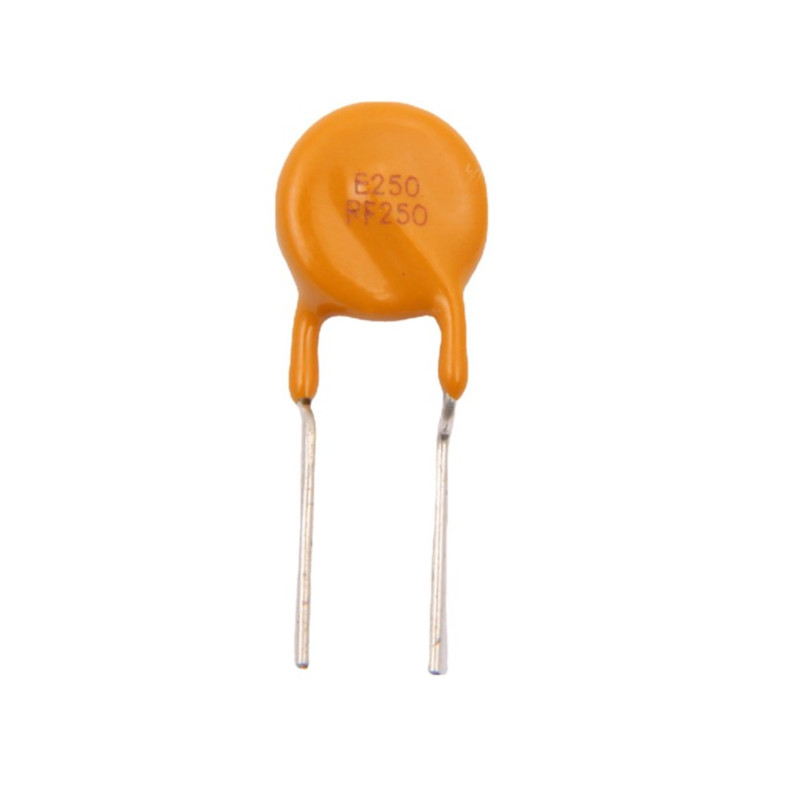

Сбросимый предохранитель
Сопротивление низкой мощности: самопроизвольный предохранитель имеет низкое сопротивление, небольшие потери мощности и низкую температуру поверхности при нормальной работе.
Скорость защиты от перенапряжения: из - за своих собственных свойств материала самовосстанавливающийся предохранитель реагирует на перенапряжение гораздо быстрее, чем другие устройства защиты от перенапряжения.
Операция самоблокировки: самовосстанавливающийся предохранитель находится в состоянии защиты от перенапряжения и заперт в состоянии высокого сопротивления с очень небольшим током. Состояние низкого сопротивления может быть восстановлено только после отключения питания или исчезновения избыточного тока.
Автоматическое сброс: Автоматическое сброс после того, как предохранитель сброса действует как защита от тока (устранение неполадок), без разборки и замены. Высокое электрическое сопротивление: самосбросный предохранитель обладает отличным сопротивлением высокого тока, некоторые характеристики могут выдерживать электрический удар 100А.
Применение: PPTC широко используется и может использоваться в различных электронных продуктах, продуктах связи, источниках питания и т. Д.
