Тип источника питания
стабилизатор напряжения переменного тока
Источники питания, способные обеспечить стабильное напряжение и частоту, называются стабильными источниками питания переменного тока. Большинство китайских производителей работают над стабилизацией напряжения переменного тока. Ниже представлены некоторые характеристики классификации стабилизаторов напряжения переменного тока на рынке.
Параметрическое регулирование (резонансное) типа
Основной принцип этого источника стабилизации напряжения - последовательный резонанс LC. Ранние регуляторы магнитного насыщения были именно такого типа. Он имеет преимущества простой конструкции, небольшого количества компонентов, высокой надежности, широкого диапазона стабилизации давления, антиинтерференционной и противоперегрузочной способности. Недостатками являются высокое потребление энергии, большой шум, большой объем, высокая стоимость.
Параметрические регуляторы, разработанные на основе принципа магнитного насыщения, и популярные в Китае в 1950 - х годах « регуляторы электронного переменного тока» с магнитным усилителем (тип 614) относятся к регуляторам переменного тока с этим принципом.
автотрансляционный (переменный) тип регулирования
1. Механическая регулировка давления, т.е. щетка с сервомоторным приводом перемещается по поверхности скольжения обмотки автотрансформатора, изменяя отношение VO к VI для достижения регулировки и стабилизации выходного напряжения. Этот регулятор напряжения имеет диапазон мощности от сотен ватт до нескольких киловатт. Он имеет простую структуру, низкую стоимость, небольшое искажение выходной формы волны; Тем не менее, скользящий контакт щетки может легко генерировать электрическую искру, что приводит к повреждению или даже сжиганию щетки и отказу; Кроме того, напряжение регулируется медленнее.
2. Изменить тип отвода, сделать из автотрансформатора несколько фиксированных отводов и использовать реле или тиристор (твердотельное реле) в качестве 10 переключателей для автоматического изменения положения отвода для достижения стабилизации выходного напряжения.
Этот регулятор напряжения имеет преимущества простой схемы, широкого диапазона стабилизации напряжения (130v - 280v), высокой эффективности (≥95%) и низкой цены. Недостатком является низкая точность стабилизации давления (±8 - 10%) и короткий срок службы. Подходит для питания бытовых кондиционеров.
регулятор напряжения высокой мощности с компенсацией очистки (включая прецизионный регулятор напряжения)
Использование компенсационного звена для достижения стабильности выходного напряжения, легко реализовать микромашинное управление.
Он обладает хорошими антиинтерференционными свойствами, высокой точностью стабилизации давления (±1%), быстрой реакцией (40 - 60 мс), простой схемой, надежной работой и другими преимуществами. Недостатком является то, что нелинейные нагрузки, такие как компьютеры и программируемые коммутаторы, имеют низкочастотные колебания; Высокое искажение входного тока и низкий коэффициент мощности питания; Выходное напряжение имеет фазовый сдвиг относительно входного напряжения. Города должны использовать энергоблоки с более высокими требованиями к противоинтерференционным функциям. Когда компьютер включен, необходимо использовать регулятор напряжения, который примерно в 2 - 3 раза превышает общую мощность компьютера. Поскольку он имеет преимущества стабилизации напряжения, защиты от помех, быстрой реакции и умеренной цены, он широко используется.
Блочный стабилизатор напряжения переменного тока
Применяется в высокочастотной широкополосной модуляции. Его отличие от общего источника питания переключателя заключается в том, что его выход должен быть таким же напряжением переменного тока, как и входная боковая частота и фаза. Типы волн выходного напряжения включают квазиквадратные волны, трапециевидные волны, синусоидальные волны и т. Д. Рынок бесперебойного питания (UPS) удаляет источник хранения и зарядное устройство, является хорошо стабильным напряжением, сильной функцией управления, легко реализовать интеллектуальный переключатель переменного тока стабилизатор напряжения. Это перспективный стабилизатор напряжения переменного тока. Однако из - за его сложных схем и высокой цены его продвижение идет медленно.
источник постоянного тока
Источники постоянного тока можно разделить на химические стабилизаторы напряжения, линейные стабилизаторы напряжения и переключатели стабилизаторов напряжения, которые имеют разные типы:
Химическое питание
К этой категории относятся обычно используемые сухие батареи, свинцово - кислотные батареи, никель - кадмиевые, никель - водородные и литий - ионные батареи, каждый из которых имеет свои преимущества и недостатки. С развитием науки и техники появились умные батареи; Что касается материалов для перезаряжаемых батарей, американские исследователи обнаружили, что йодид марганца может быть использован для производства недорогих, компактных, долго разряжающихся и хорошо работающих экологически чистых зарядных батарей после многократной зарядки.
Устойчивый источник питания
Общей особенностью линейного стабильного источника питания является то, что его регулятор мощности работает в линейной области и стабилизирует выход, регулируя падение напряжения между регуляторами. Поскольку статические потери регулирующей трубы велики, необходимо установить большой радиатор для охлаждения. Кроме того, поскольку трансформатор работает на рабочих частотах (50 Гц), вес больше.
Этот источник питания имеет преимущества высокой стабильности, малых волн текстуры, высокой надежности и простоты реализации многоканального непрерывного регулируемого выхода. Недостатками являются большие размеры, большие размеры и относительно низкая эффективность. Существует множество видов стабильных источников питания. С точки зрения выходных свойств, можно разделить на источники стабильного напряжения, источники стабилизации тока и источники стабилизации напряжения и стабилизации тока (с двойной стабильностью), которые объединяют стабилизацию напряжения и ток. С точки зрения выходного значения, его можно разделить на источник питания с фиксированной точкой, тип регулировки с переключателем и тип непрерывной регулировки потенциала. С точки зрения выходных индикаторов, их можно разделить на указатели и цифровые дисплеи.
Блок постоянного тока
Электрический стабилизатор постоянного тока является стабильным источником питания, отличным от линейного стабилизатора напряжения. Его типы цепей в основном имеют однополюсный обратный возбуждение, однополюсный прямой, полумост, двухтактный и полный мост. Его фундаментальное отличие от линейного источника питания заключается в том, что его трансформаторы работают не на частотах питания, а на частотах от десятков кГц до нескольких МГц. Функциональные трубки работают либо в зоне насыщения, либо в зоне отсечения, то есть в состоянии переключения; Поэтому переключатель питания получил свое название.
Преимущество переключателя питания заключается в небольшом размере, легком весе, стабильном и надежном; Недостатки: По сравнению с линейным источником питания, волны текстуры больше (обычно 1% VO (P - P)), и хороший источник питания может достигать дюжины MV (P - P). Его мощность может варьироваться от нескольких ватт до нескольких тысяч ватт. Цены варьируются от 3 до более 100 000 юаней / ватт. Вот несколько переключателей питания, предоставляемых в соответствии с общими привычками:
1. Источники питания переменного и постоянного тока
Этот источник также известен как первичный источник питания - AC - это AC, DC - DC. Он получает энергию из сети и получает высокое давление постоянного тока через выпрямление и фильтрацию высокого давления. Используется в преобразователе DC / DC для получения одного или нескольких стабильных напряжений постоянного тока на выходе. Мощность варьируется от нескольких ватт до нескольких тысяч ватт для различных случаев. Такие продукты имеют множество спецификаций и моделей. В зависимости от потребностей пользователя, первичный источник питания в источнике питания связи (вход AC220, выход DC48V или 24V) также относится к этой категории
2.DC / DC Источник питания
В системах связи, также известных как вторичный источник питания, входное напряжение постоянного тока, обеспечиваемое первичным источником питания или батареей постоянного тока, получает одно или несколько напряжений постоянного тока на выходе после преобразования DC / DC.
3. Электричество связи
Источником питания связи является, по сути, преобразователь DC / DC, но обычно используется источник питания DC - 48v или - 24V, а резервный аккумулятор используется в качестве резервной копии источника постоянного тока для преобразования напряжения источника постоянного тока в рабочее напряжение схемы. Как правило, делится на центральный источник питания, слоистый источник питания и однопанельный источник питания, который является самым надежным.
4. Радиоактивное питание
Источник питания радиостанции вводит AC220V / 110V, выходной dc13 8V, мощность определяется мощностью радиостанции. Есть несколько ампер и несколько сотен ампер продуктов. Чтобы предотвратить отключение сети переменного тока, влияющее на работу радиостанции, требуется батарея в качестве резерва, поэтому этот источник питания не только выводит напряжение постоянного тока 13,8 В, но и имеет функцию автоматического преобразования зарядки батареи.
5. Модульное питание
С быстрым развитием науки и техники требования к надежности электропитания и объемному соотношению мощности становятся все выше, а модульное питание все чаще демонстрирует свои преимущества. Он имеет высокую рабочую частоту, небольшой размер, высокую надежность, удобную установку, комбинированное расширение и другие характеристики, поэтому применение становится все более распространенным. Хотя Китай имеет соответствующее производство модулей, поскольку производственный процесс не соответствует международному уровню, частота отказов высока.
Несмотря на высокую стоимость питания модуля DC / DC, выбор этого модуля питания является экономически оправданным с точки зрения общей стоимости длительного цикла применения продукта, особенно высоких затрат на техническое обслуживание и потери гудвилла из - за сбоя системы. Здесь также стоит отметить, что схема преобразователя Роша имеет выдающиеся преимущества простой структуры схемы, высокой эффективности и высокого выходного напряжения, значение волн текстуры тока близко к нулю.
6. Специальные источники питания
Источники низкого тока высокого напряжения, источники большого тока, источники питания переменного тока и постоянного тока 400 Гц могут быть отнесены к этой категории и могут быть выбраны в соответствии с особыми потребностями. Стоимость выключателя обычно составляет 2 - 8 юаней / Вт, а цена специального источника малой и большой мощности немного выше, до 11 - 13 юаней / Вт.
Источники питания Fbelec включают:

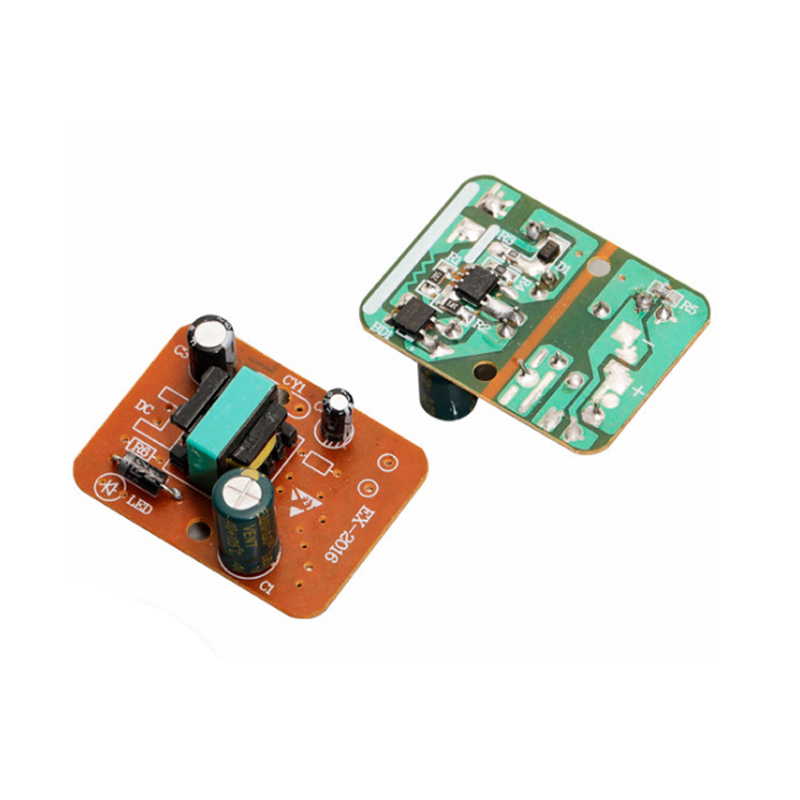

Адаптер переменного и постоянного тока

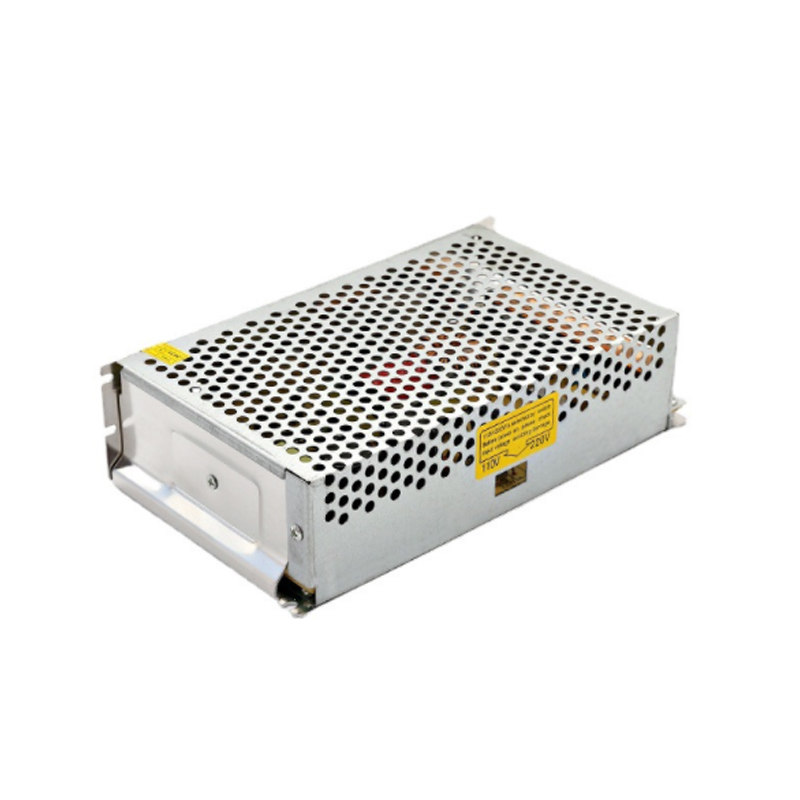

Переключить питание

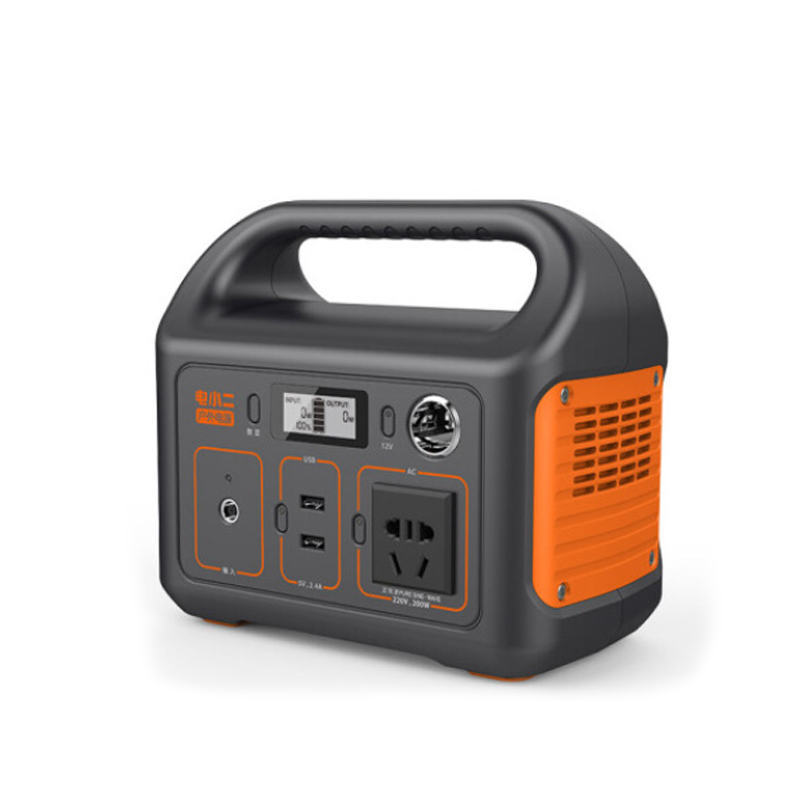

Внешнее питание

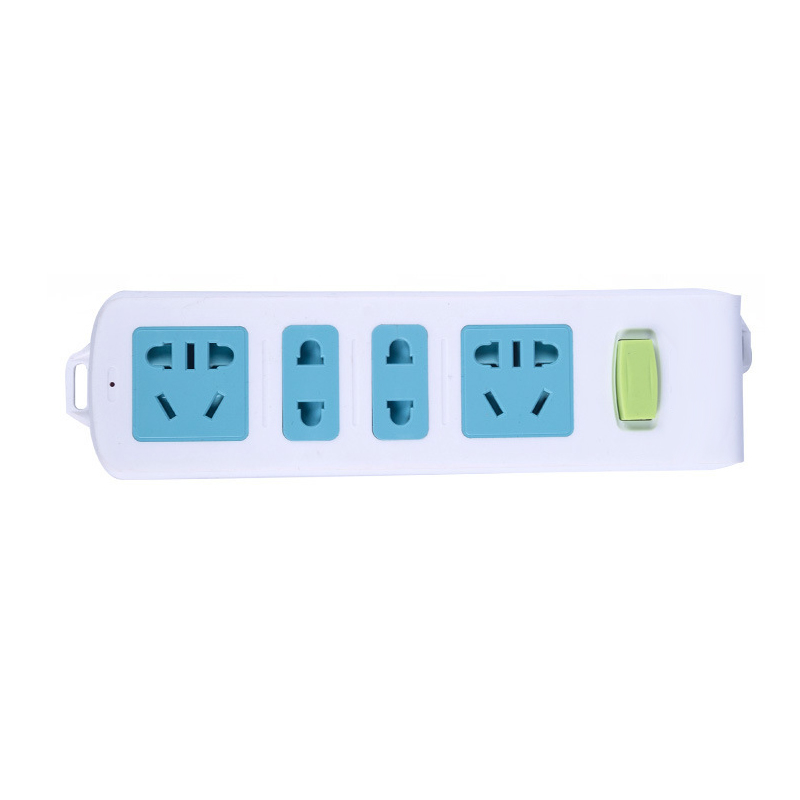

Розетка расширения питания

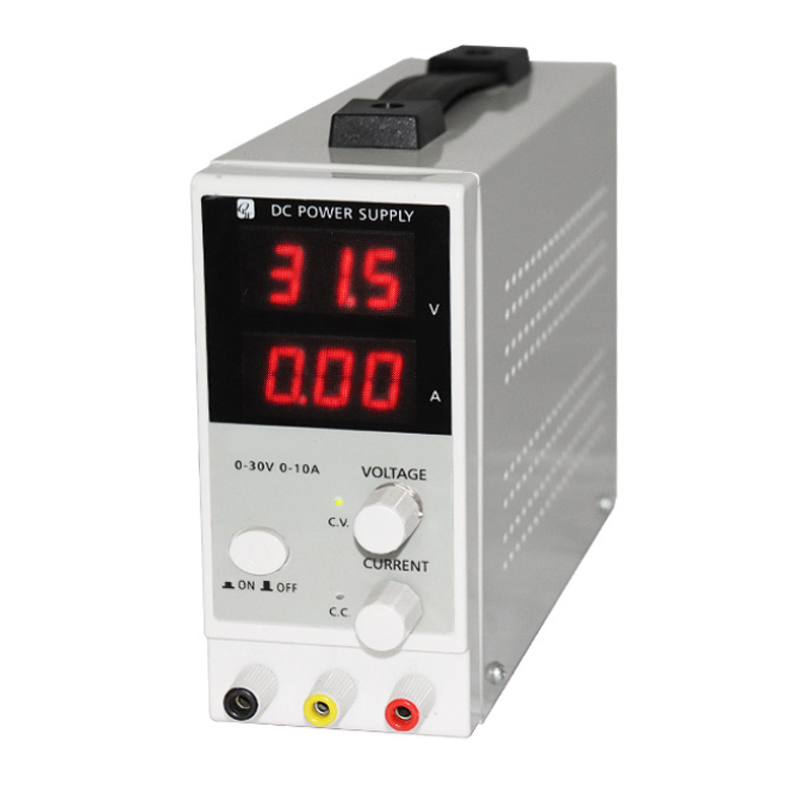

Источник постоянного тока

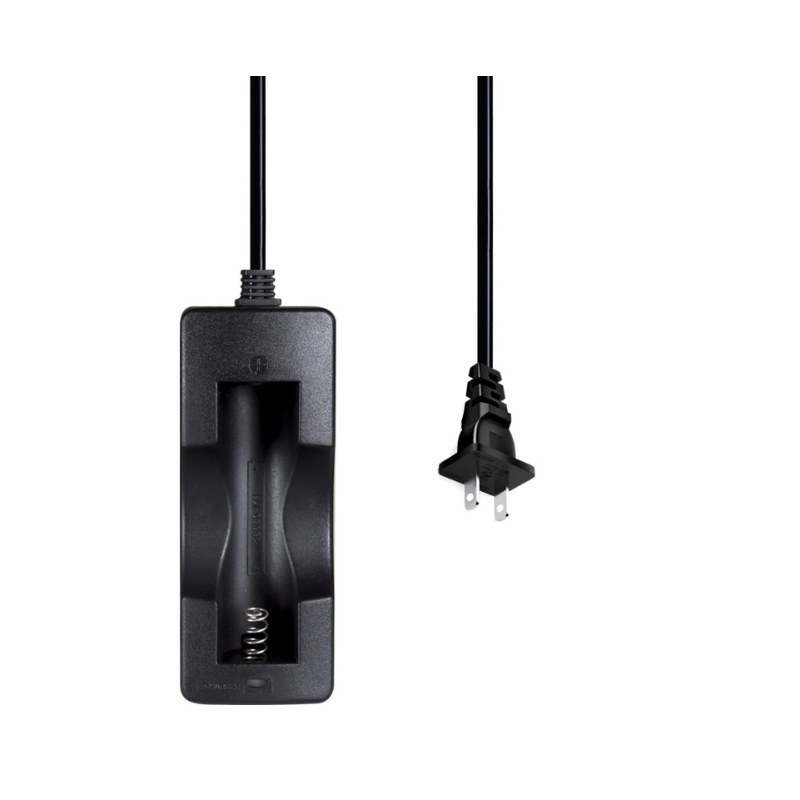

Зарядное устройство для аккумуляторов

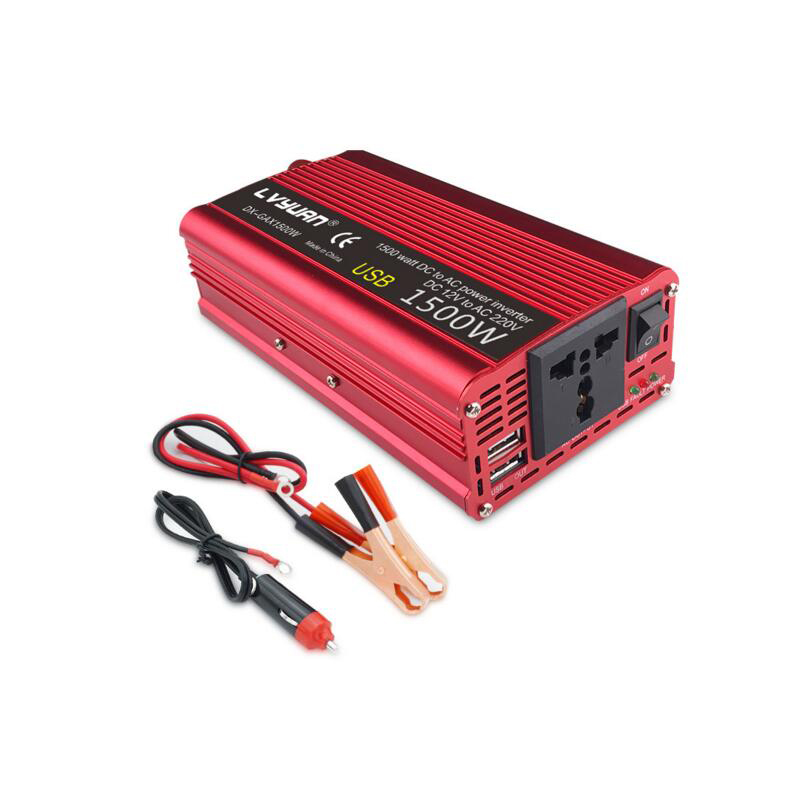

Инвертор напряжения

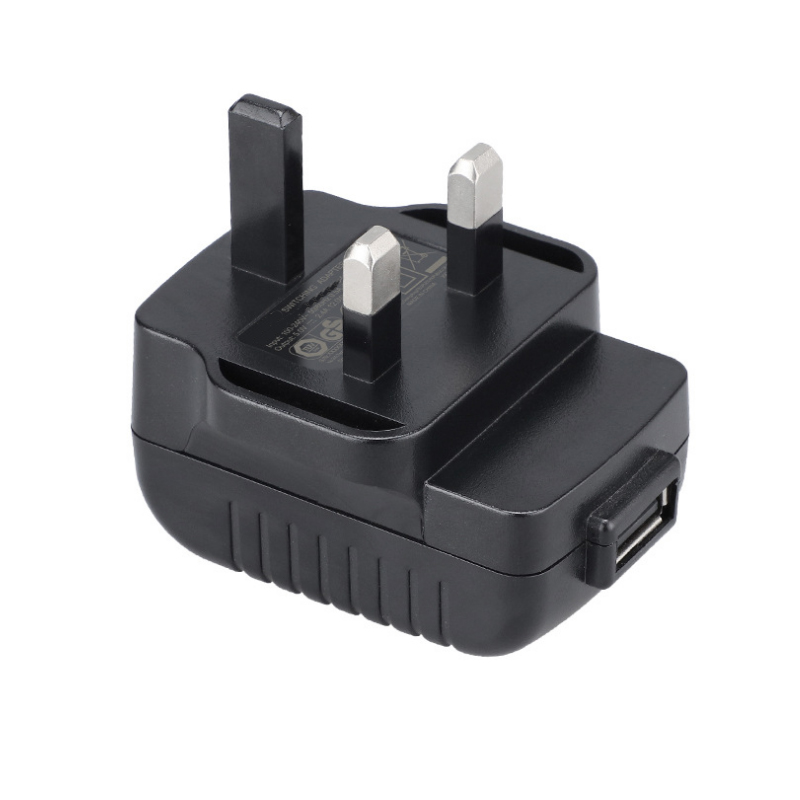

Адаптер USB и зарядное устройство USB

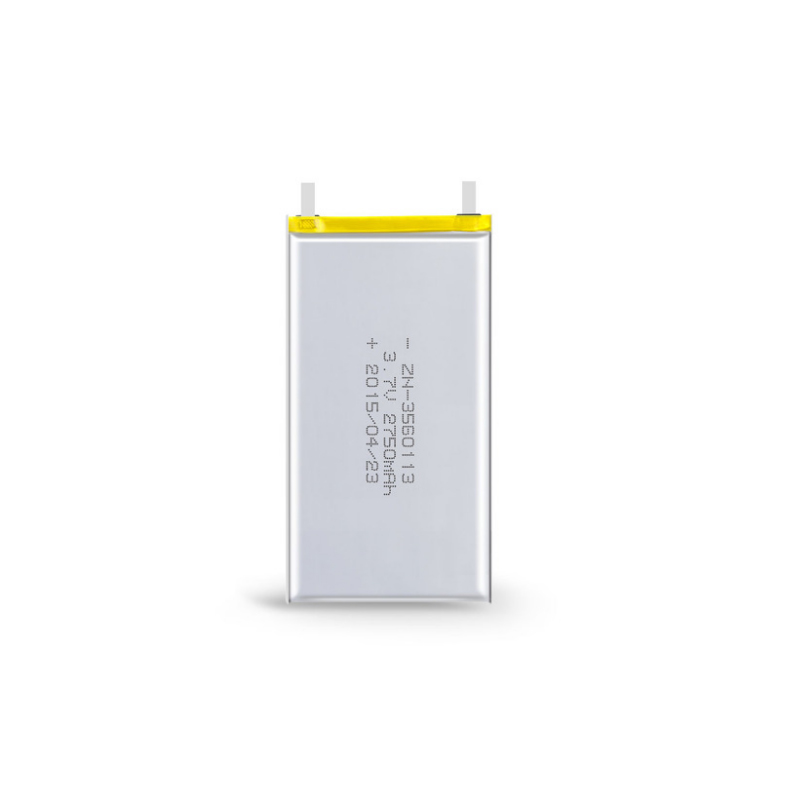

Литиевая батарея

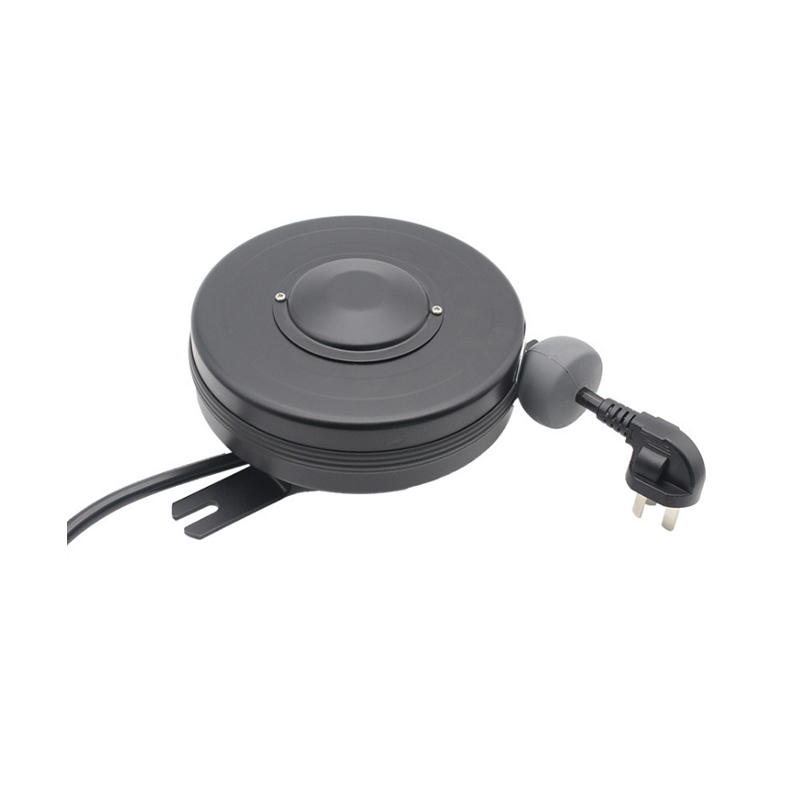

Барабан удлинителя питания
