Что такое dip переключатель

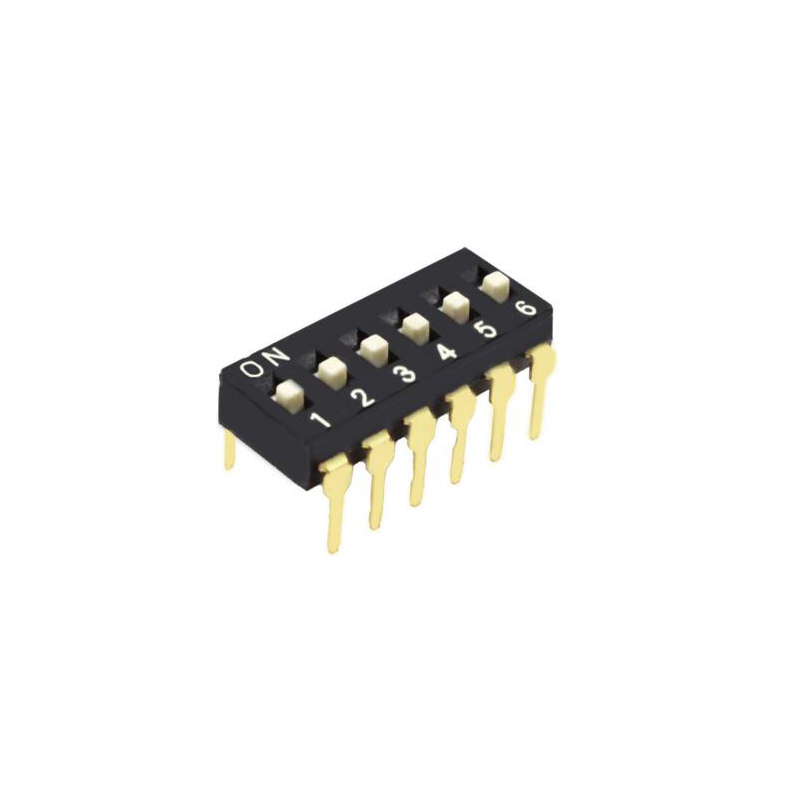

Переключатель Dip, также известный как переключатель набора кода, является переключателем, который можно регулировать вручную. Это в основном группа из нескольких переключателей в виде стандартной двухрядной прямой упаковки (DIP). "Переключатели Dip" могут относиться к одному переключателю или всей группе переключателей. Переключатели Dip обычно предназначены для печатных плат и используются вместе с другими электронными компонентами. Основной целью является корректировка характеристик электронных устройств.
Двухрядные прямые переключатели могут использоваться в качестве альтернативы переходным группам. Основным преимуществом является то, что переключатель легче переключается, чем переходник, и нет короткого разъема, который может быть потерян или отсоединен. Dip с скользящим стержнем был запатентован в США в 1976 году. Наклон был использован в 1974 году, в 1977 году в игре Atari Replay.
Где используется dip переключатель?
Переключатели Dip широко используются в расширенных картах компьютеров с архитектурой промышленного стандарта (ISA) для выбора запроса прерывания (IRQ) и адреса памяти. До появления более дешевых RAM с батарейным приводом аркадные машины 1980 - х годов также использовали dip - переключатели для настройки параметров игры, таких как сложность или сумма каждого вложения. Переключатели Dip также часто используются для установки кода безопасности в приемнике дистанционного управления гаражной дверью или в некоторых ранних радиотелефонах. Максимальная длина кода безопасности может быть установлена с 12 переключателями, которые могут использоваться для предотвращения электромагнитных помех с другими открывающими дверями гаража или другими устройствами. Текущий приемник дистанционного управления гаражной дверью был изменен на код прокрутки с высокой степенью безопасности.
Мультфильмы дисплея, используемые на ранних компьютерах, часто имели переключатели dip, потому что они были совместимы с другими спецификациями дисплея. Например, графическая карта цветного графического адаптера (CGA) позволяет совместить со спецификациями одноцветного адаптера дисплея (MDA), что может быть достигнуто с помощью настроек переключателя DIP.
С 1990 года механические DIP - переключатели редко используются в потребительской электронике. Причины включают в себя тенденцию к сокращению объема продукта, относительно простую настройку конфигурации продукта через меню программного обеспечения и снижение цены на нестойкую память. Тем не менее, переключатели dip по - прежнему часто используются в промышленных продуктах, главным образом потому, что они дешевы, легко интегрируются с схемами и могут быть настроены при отключении электроэнергии.
На некоторых устройствах дистанционного управления все еще можно настроить переключатель Dip, чтобы избежать помех между различными устройствами. Например, пульты дистанционного управления для управления вентиляторами и лампами. На пульте дистанционного управления будет dip - переключатель, который может устанавливать разные RF для разных передатчиков / приемников. Таким образом, пульт дистанционного управления может использоваться в разных комнатах одного и того же дома без случайных взаимных помех.
В устройствах умного дома X10 вращающийся переключатель также часто используется для установки номера дома, комнаты или устройства. Некоторые передатчики (особенно VHF и FM - передатчики) также используют вращающиеся переключатели для установки смещения постоянного тока VCO (для определения центральной частоты несущей)
Какие бывают типы Fbelec?

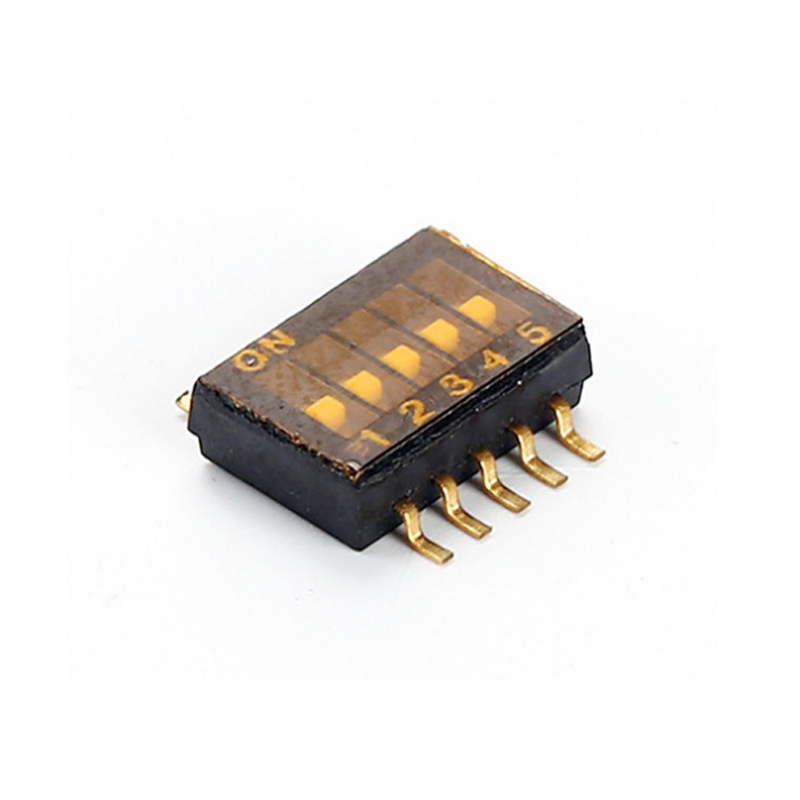

1. Один переключатель с плоским наклоном
2. Клавишные dip переключатели

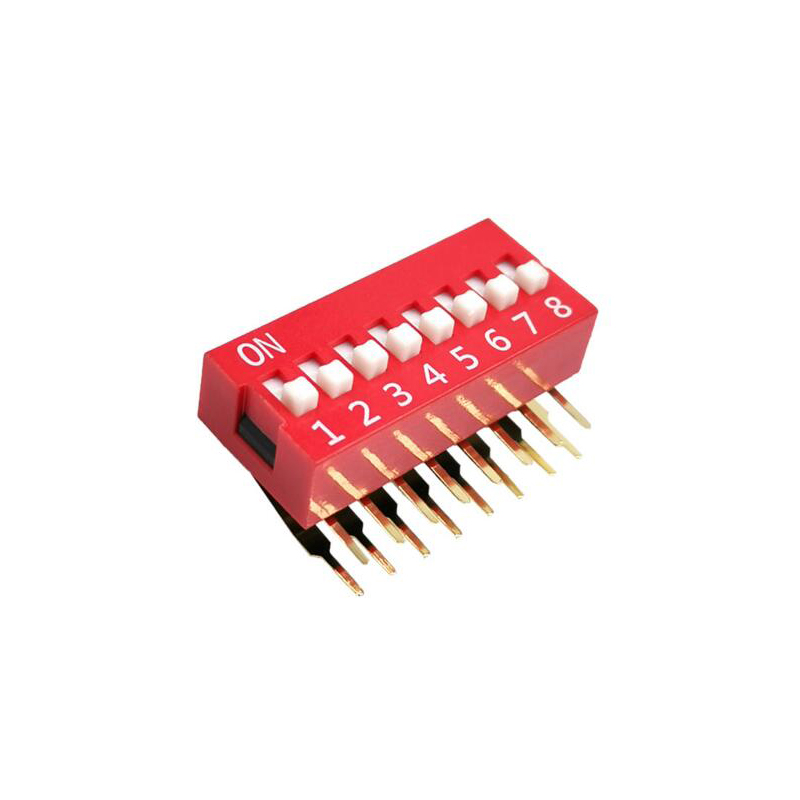

3. Переключатели с прямым углом наклона
4.IC dip Переключатель
5. Переключатель набора микросхем

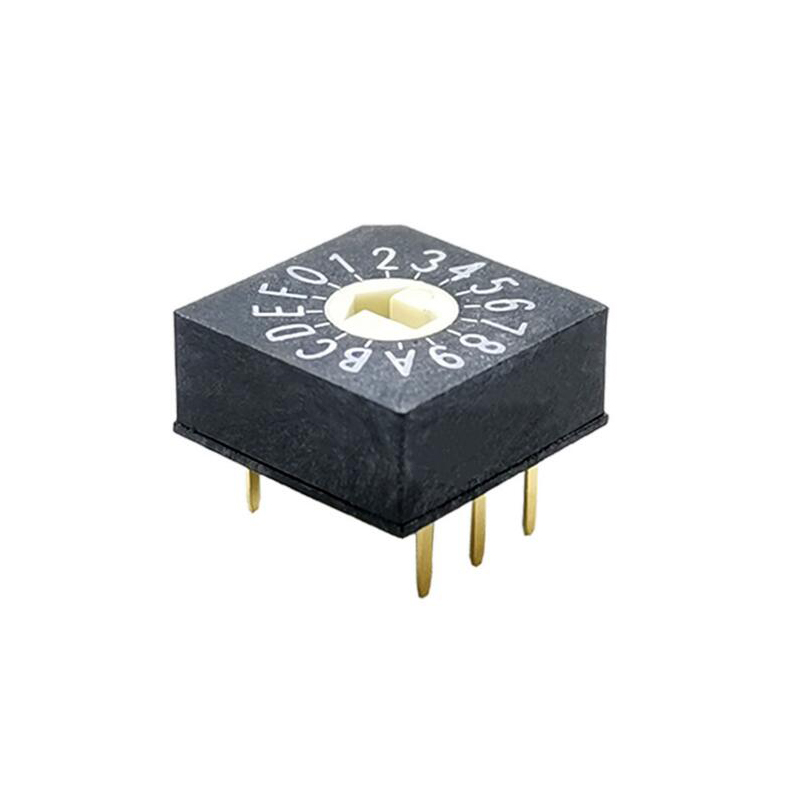

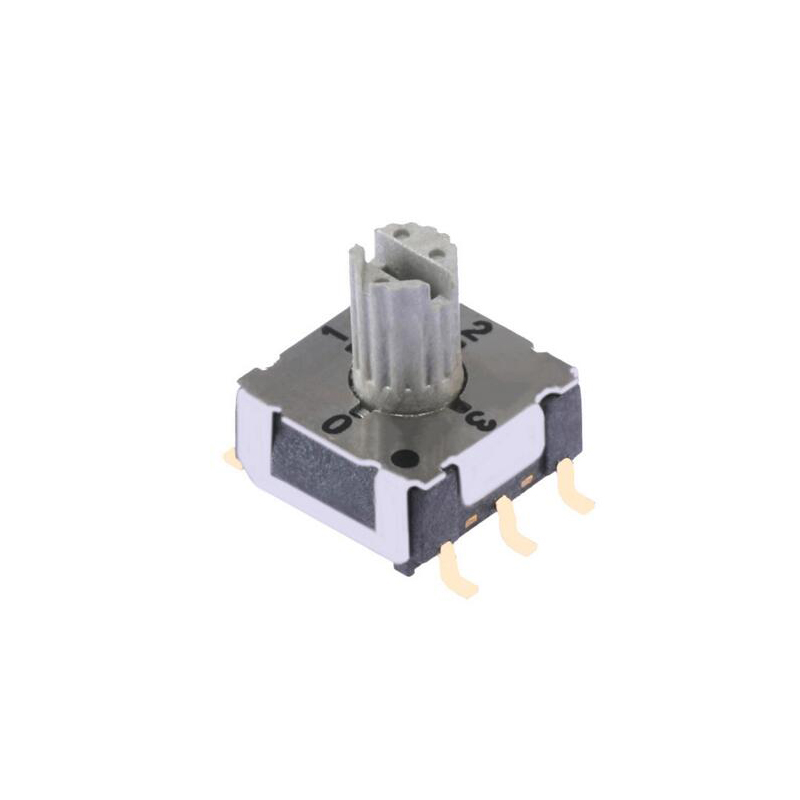

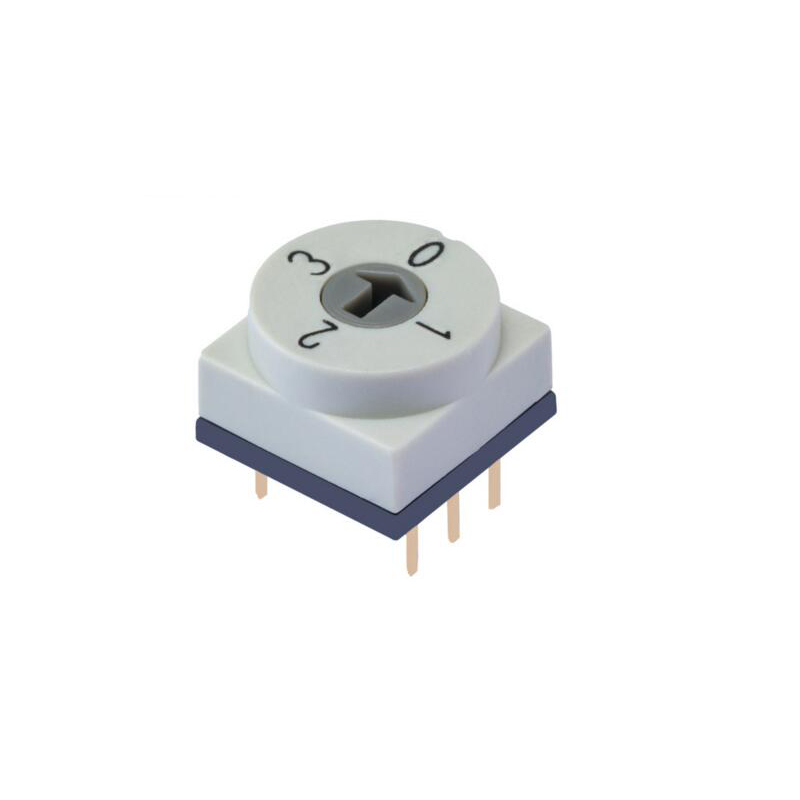

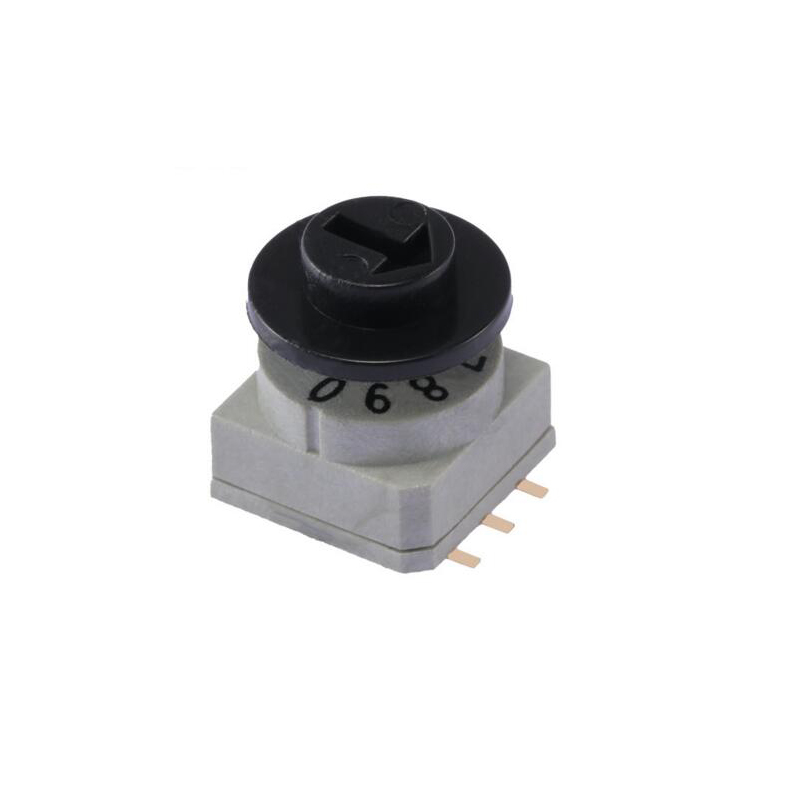

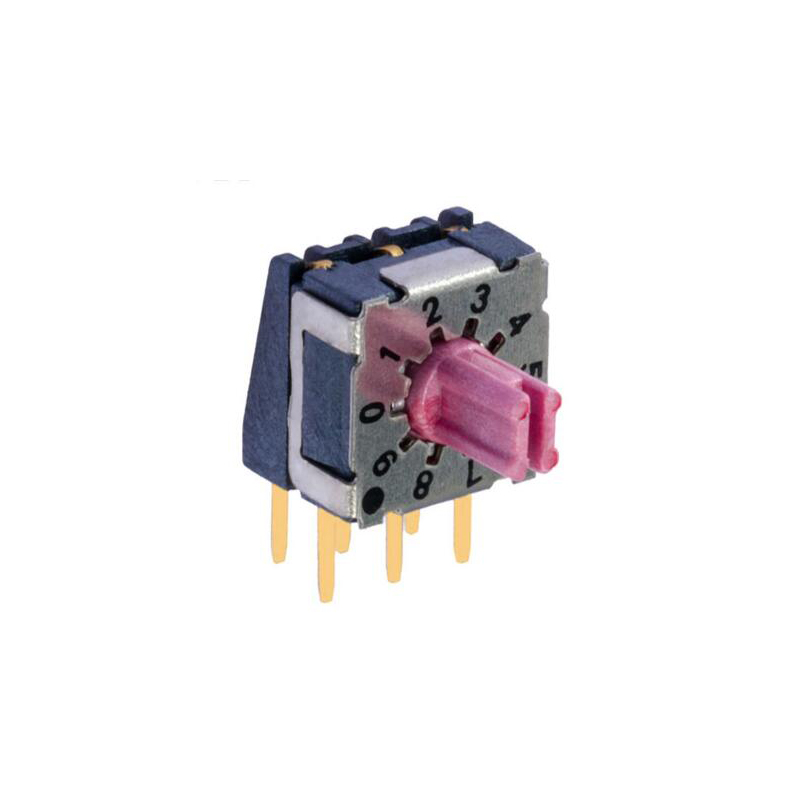

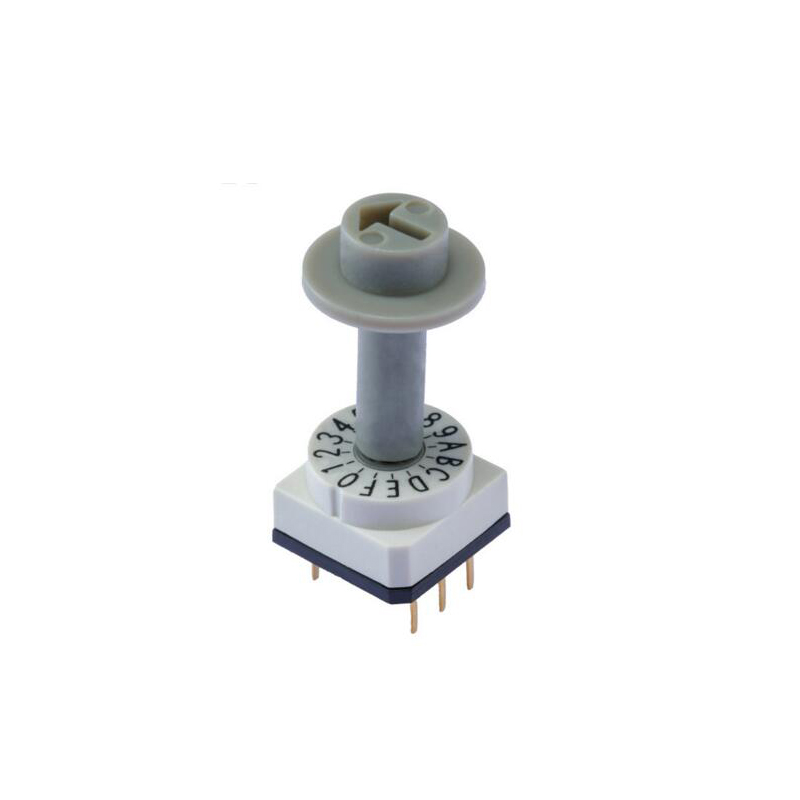

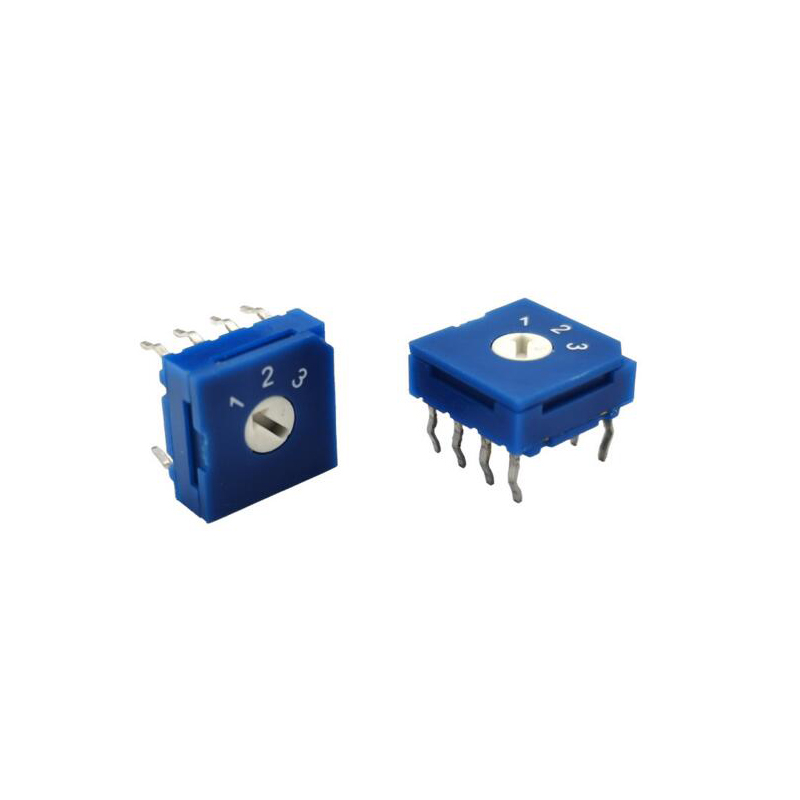

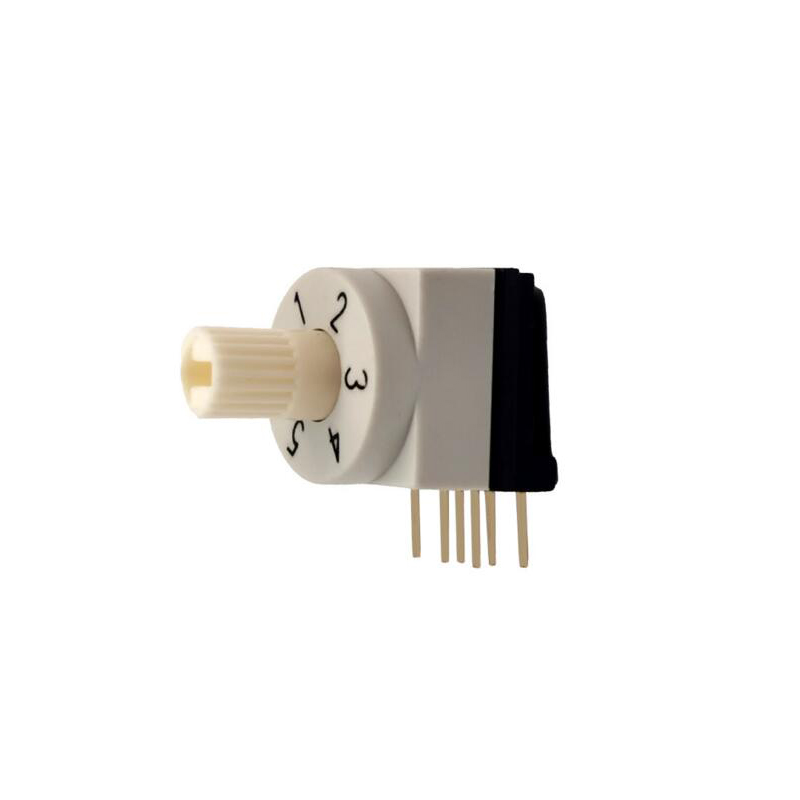

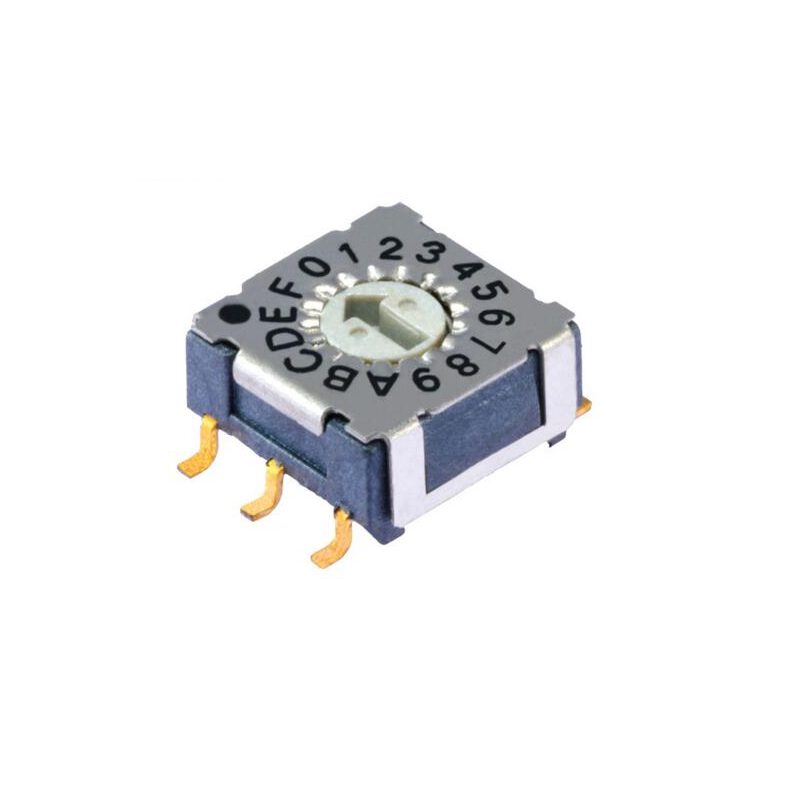

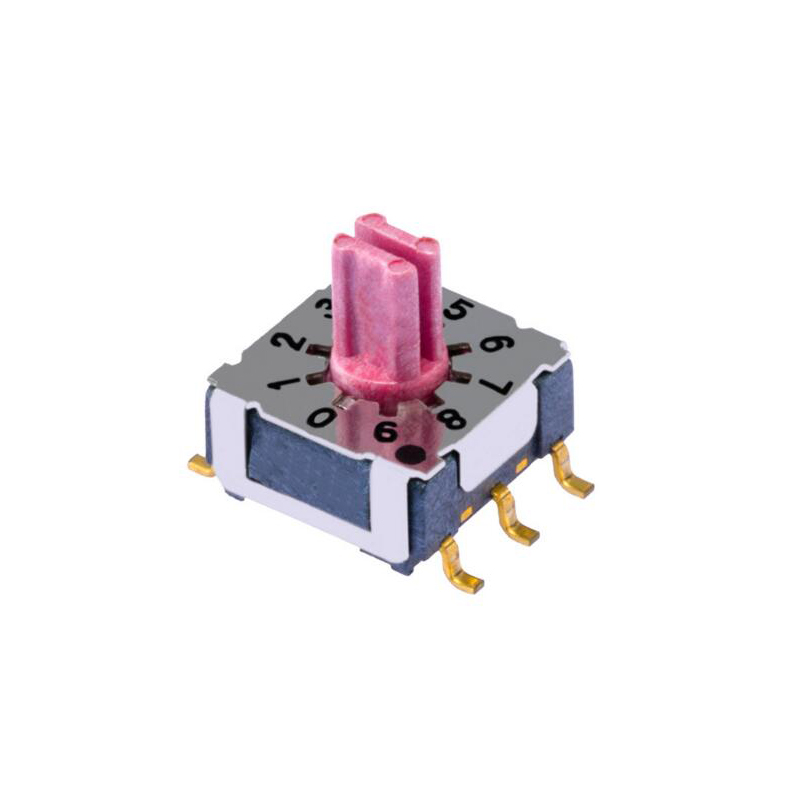

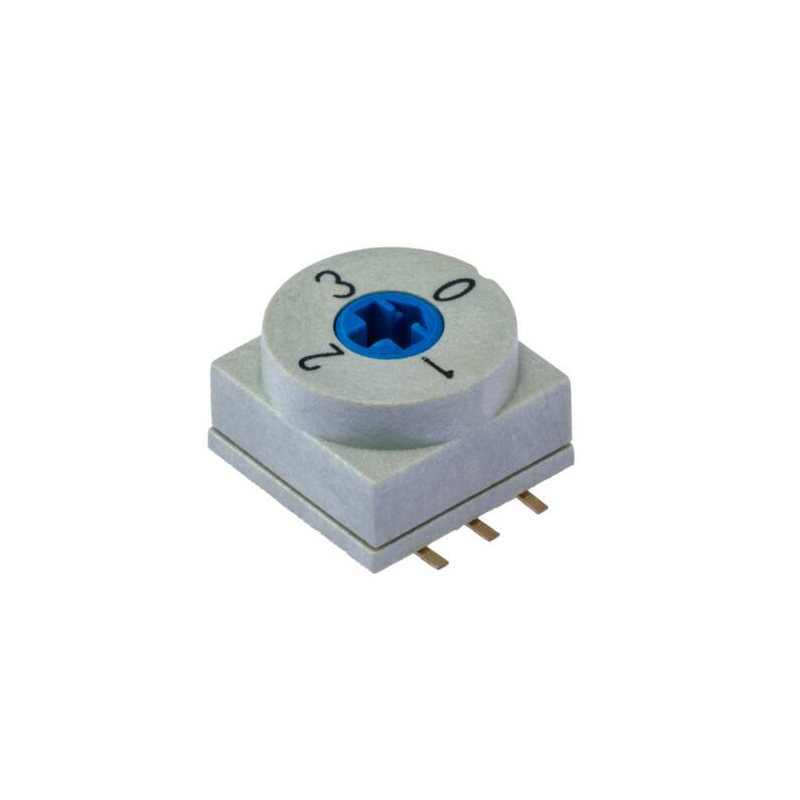

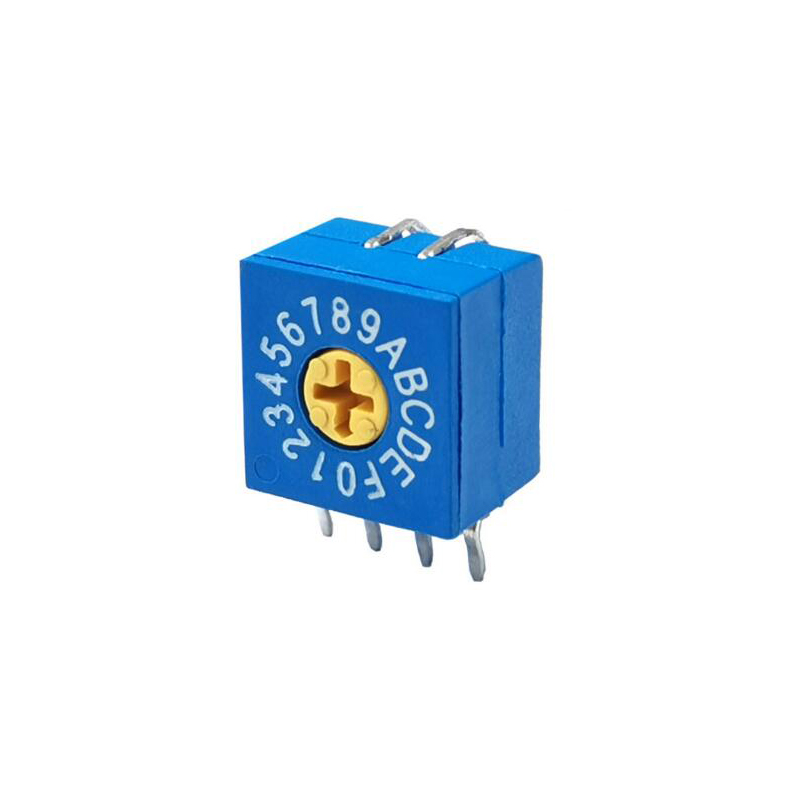

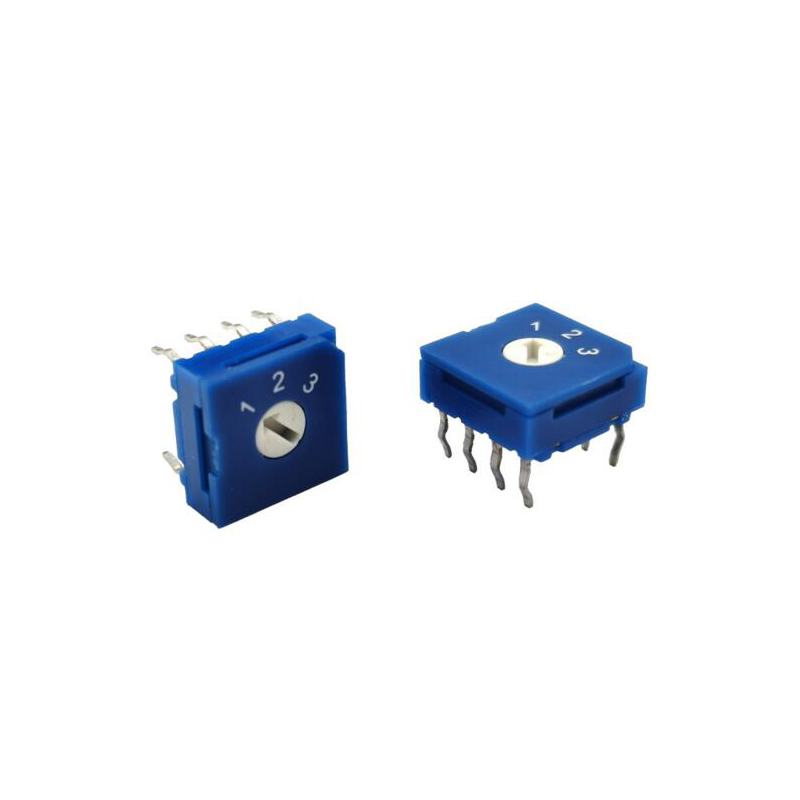

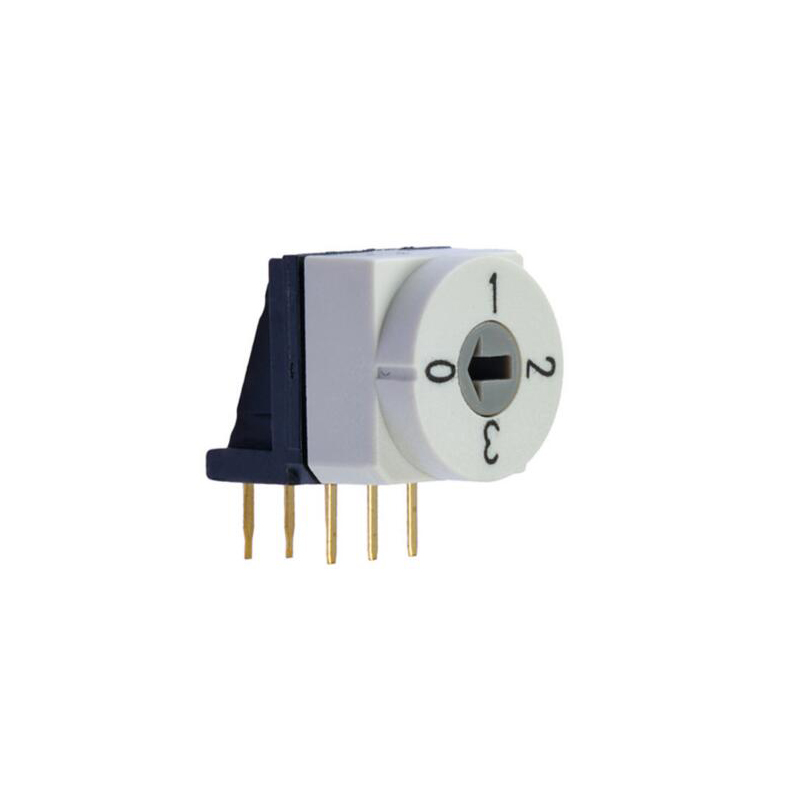

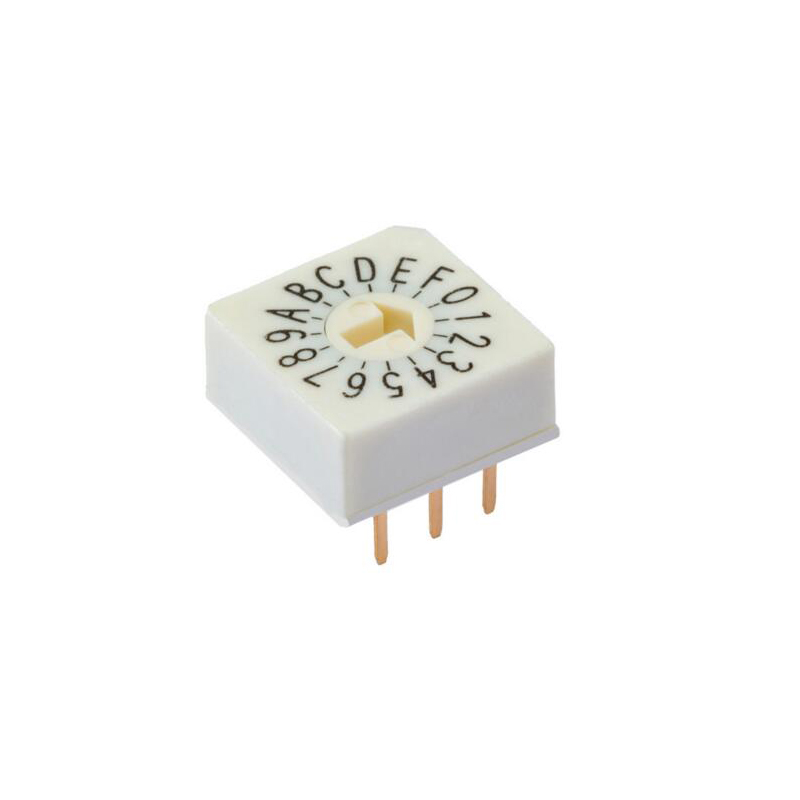

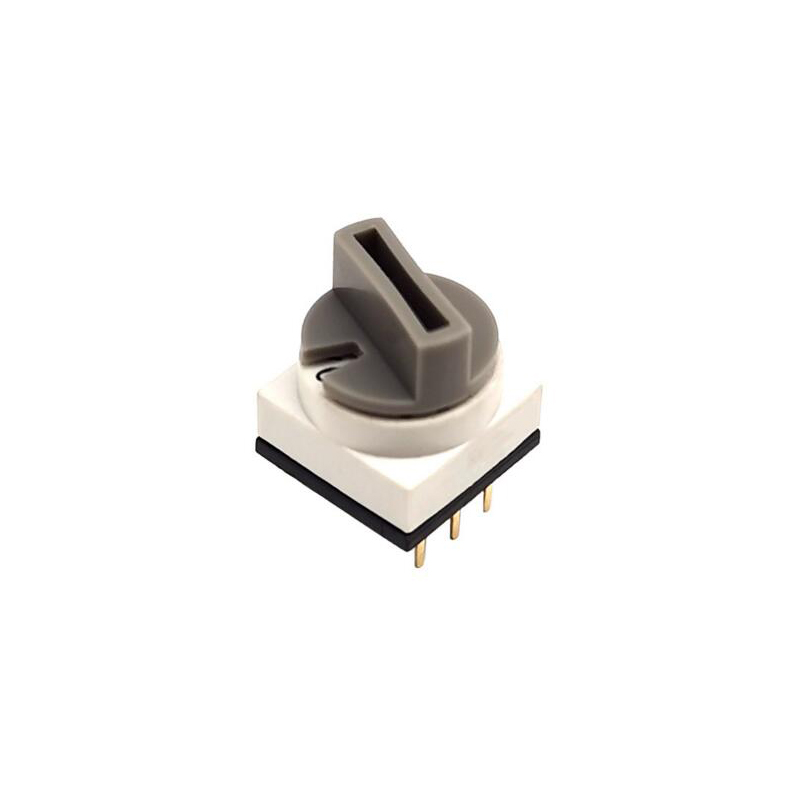

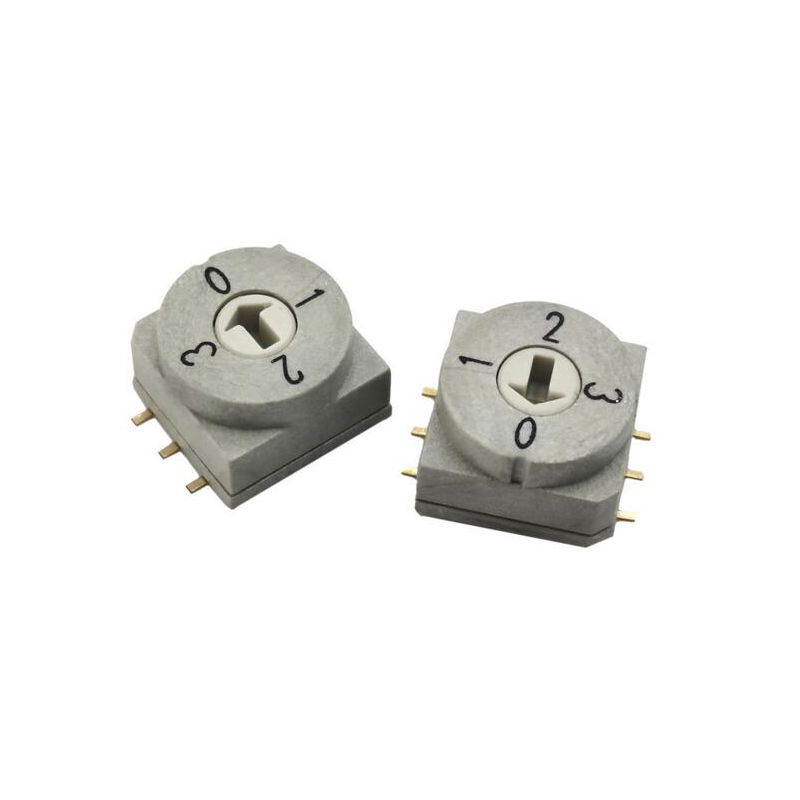

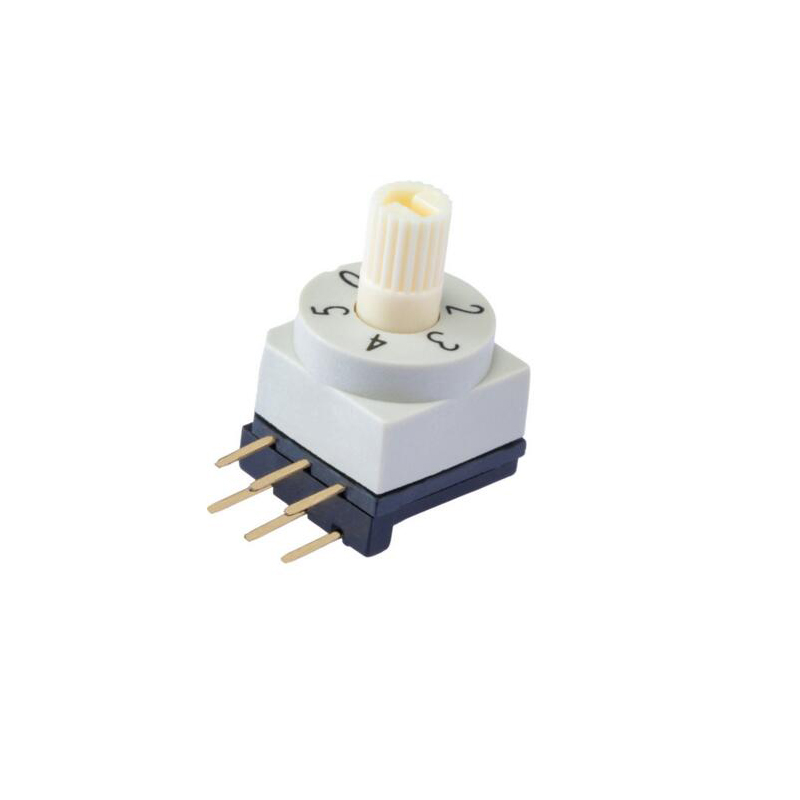

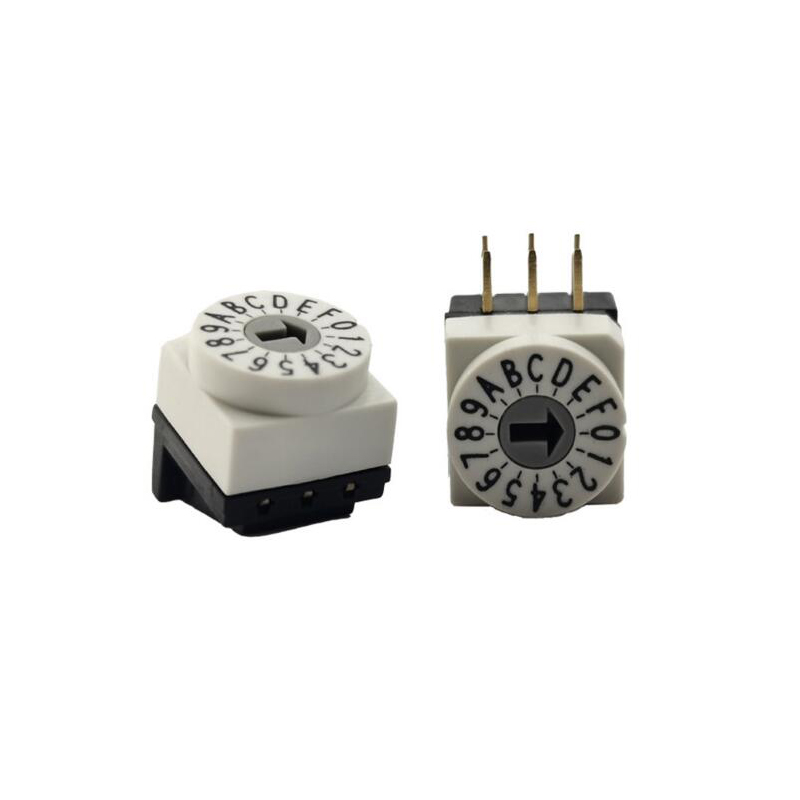

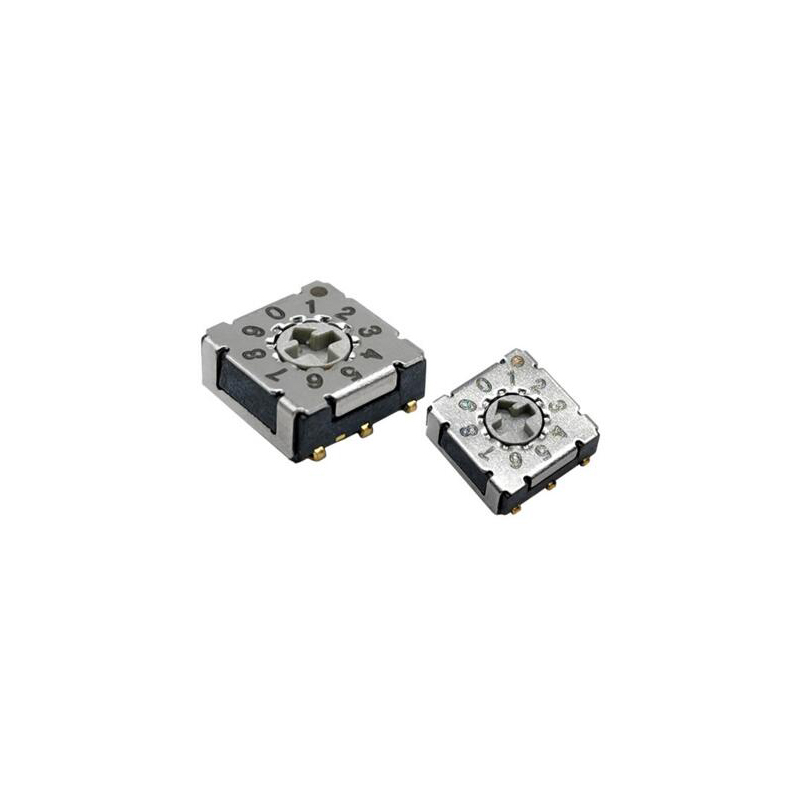

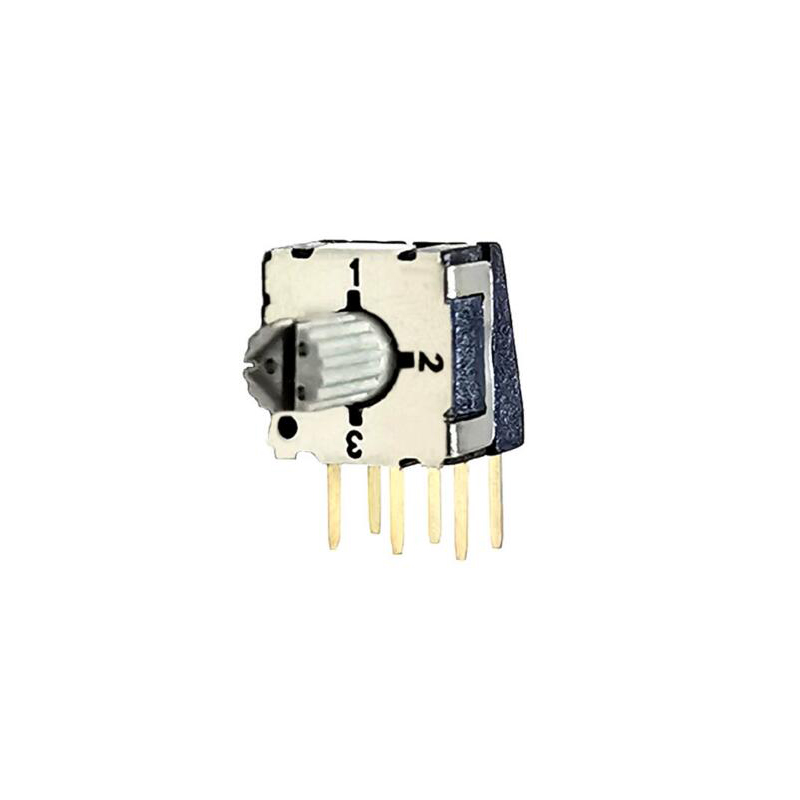

6. Переключатель вращающегося кода
Каковы электрические характеристики переключателя DIP?
1. Электрический срок службы: DIP - переключатель для фортепиано тестируется при напряжении 24VDC, токе 25mA и может набирать 2000 раз взад и вперед;
2. Нередко переключать номинальный ток: 100mA, 50VDC;
3. Номинальный ток при частом переключении переключателя: 25 мА, давление 24VDC;
4. Сопротивление контакта: (а) максимальное начальное значение 50m омега; (b) Максимальное значение после испытания составляет 100m омега;
5. Сопротивление изоляции: минимум 100m омега, 500VDC;
6. прочность на сжатие: 500 VAC / min;
7. Межполюсная конденсаторность: максимум 5pf;
8. Схема: одноконтактный моноселекция: DS (s), DP (L).
Переключатели Dip имеют различные формы и стили, а переключатели разных производителей различаются в зависимости от спецификаций.
Переключатели Fbelec dip широко используются для сверхчастотной связи на материнских платах компьютеров, беспроводной связи, согласования FM - кодов для радио и телевидения и программирования компьютерного программного обеспечения для автоматизированных устройств.
В чем особенность DIP - переключателя?
Механические свойства
1. Операционная мощность: максимум 800 г
2. Кнопочный ход: 2.00mm
3. Применяемая температура: 20°C - + 70°C
4. Температура хранения: - 40°C - + 85°C
