Проверьте назначение и принцип работы переключателя
Контрольные переключатели - это переключатели, подключенные к другим элементам цепи, используемые для определения параметров элемента или схемы (например, тока, напряжения и т.д.). Контрольный переключатель имеет сенсорную функцию. Обычно это различные индукционные переключатели или переключатели приближения, которые требуют внешнего источника питания для работы.
Контрольные переключатели имеют несколько способов выхода в зависимости от их использования:
1. Контрольные переключатели контактного типа
Он использует контакты микропереключателя, ограничительного переключателя и реле в качестве выходного переключателя для подключения к электромагнитному переключателю, малому двигателю и электромагнитному устройству в качестве основной цели для достижения управления переключателем нескольких ампер - токов. При подключении к электронному устройству управления следует обратить внимание на время вибрации и ток минимальной нагрузки.
2. Тип выхода с фотоэлектрической связью
Электрическая изоляция контрольной цепи такая же, как и электрическая изоляция контактного выходного типа. Переключатель может управлять током от 10 до 50 мА.
3. Трехпроводная система постоянного тока
a. Тип выходного напряжения
При обнаружении выходной сигнал напряжения к нагрузке. Выходной тип напряжения в основном используется для подключения электронных устройств управления, состоящих из транзисторов или IC, таких как электронные счетчики, бесконтактные реле и т. Д.
b. Тип выходного тока
Его также можно назвать типом выхода открытых электродов. Когда выходной транзистор работает, есть ток всасывания типа NPN (поглощение тока) и ток разряда типа PNP (источник тока). Если в выходном транзисторе используется транзистор малой мощности, он может переключать ток от 50 до 200 мА и напрямую управлять нагрузкой электромагнитного реле, электромагнитного клапана, соленоида постоянного тока и индикатора.
4. 2 - проводная система постоянного тока
В этом режиме переключатель приближения имеет два провода. Поэтому, если во время использования обратить внимание на полярность, не только метод использования может быть таким же, как и механический ограничительный переключатель, но и простой провод, но следует обратить внимание на следующие условия.
(1) Даже если переключатель закрыт, требуется подача тока в цепь обнаружения, которая приближается к переключателю. Таким образом, небольшое количество тока течет в нагрузке. Этот ток называется током утечки. В случае утечки тока, на обоих концах нагрузки возникает « ток утечки» x нагрузка также является причиной первоначального отказа. Время первоначального отказа варьируется в зависимости от метода изготовления и не может быть обобщено. Обычно это происходит в течение 7 - 10 дней после использования.
(2) Производитель переключателей для обнаружения неисправностей SMD
Он включает в себя неисправности, вызванные плохими полупроводниковыми элементами, разрывом проводов, коротким замыканием, недостаточной емкостью резисторов и конденсаторов, разрывом схем монтажных плат, припоем и т. Д. Однако частота возникновения очень низкая. Когда переключатель приближения часто выходит из строя, это может рассматриваться как проблема сервисной среды. Пожалуйста, проконсультируйтесь с производителем.
(3) Короткое замыкание нагрузки и ошибки в проводке
Когда нагрузка коротко замыкается из - за неправильной проводки или заряженной работы, большой ток течет к контрольному переключателю, а выходная схема сжигается. В качестве защитной меры для обнаружения внешнего контура переключателя метод отключения тока быстрого короткого замыкания может быть защищен предохранителем, который защищает не только короткое замыкание нагрузки, но и заземление. Однако из - за меньшей остаточной емкости выходного транзистора в переключателе 100% эффекта не может быть достигнуто.
(4) Ущерб, причиненный волной помех
Повреждения, вызванные волнами помех, формируются медленно, поэтому очень часто возникают через месяц или два - три после начала использования. Таким образом, в случае повреждения в течение этого периода времени причина может быть оценена как мешающая волна. Действие мгновенной ошибки переключателя обнаружения при включении и закрытии индукционной нагрузки вызвано волной помех.

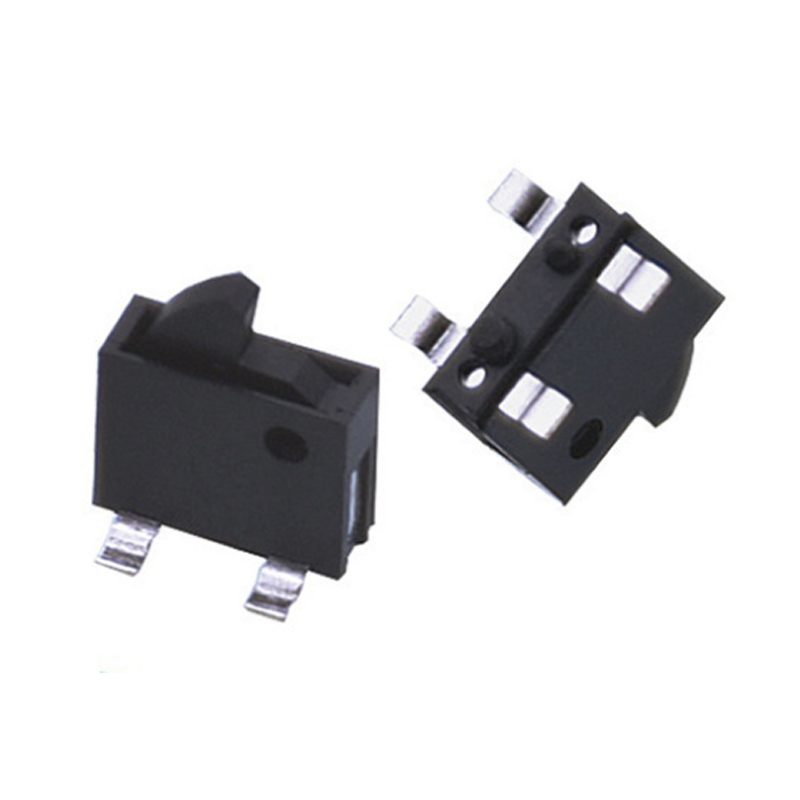

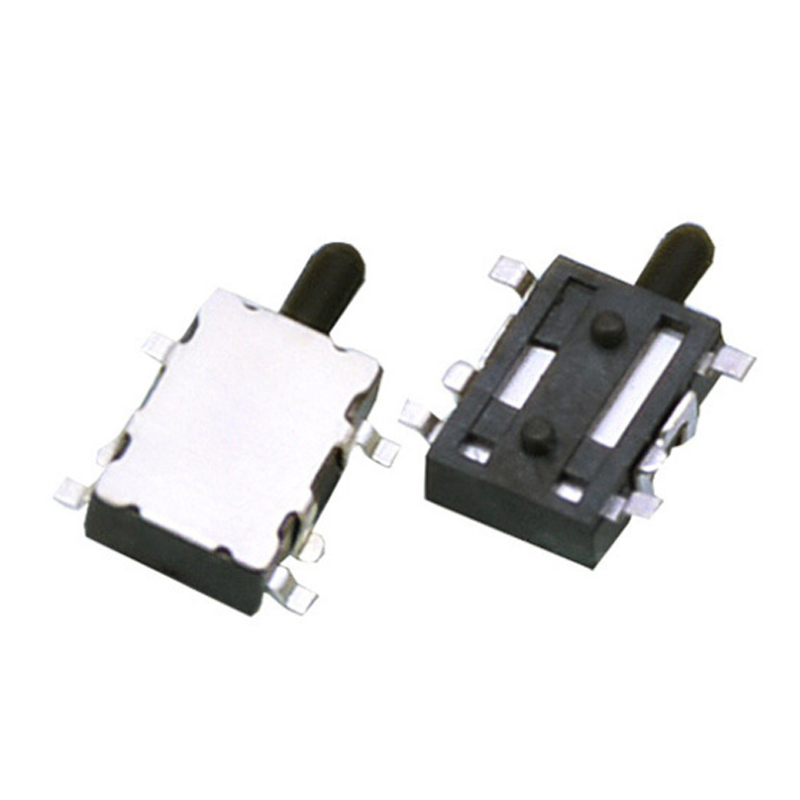

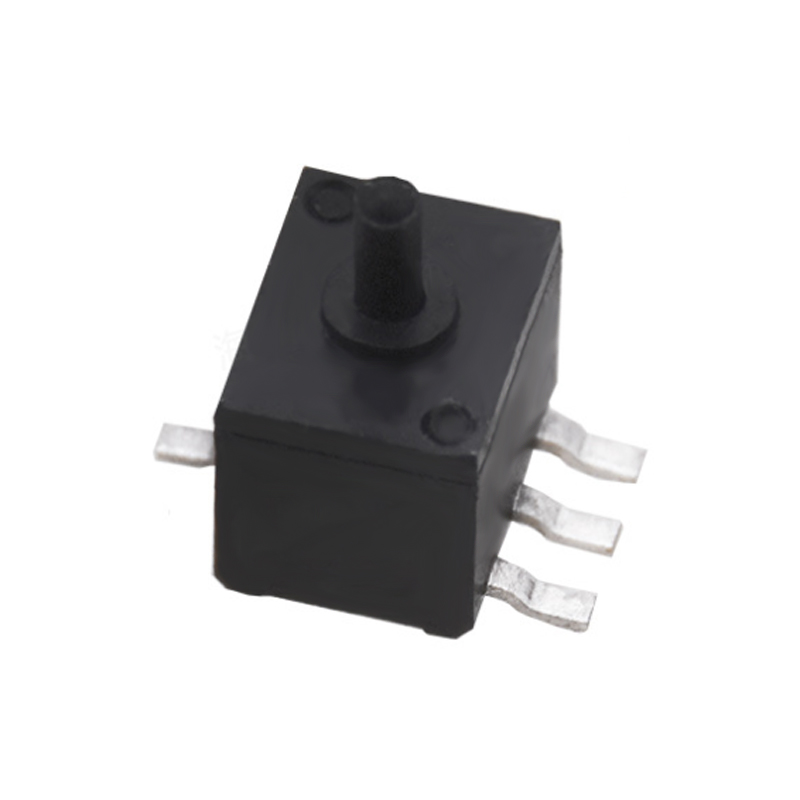

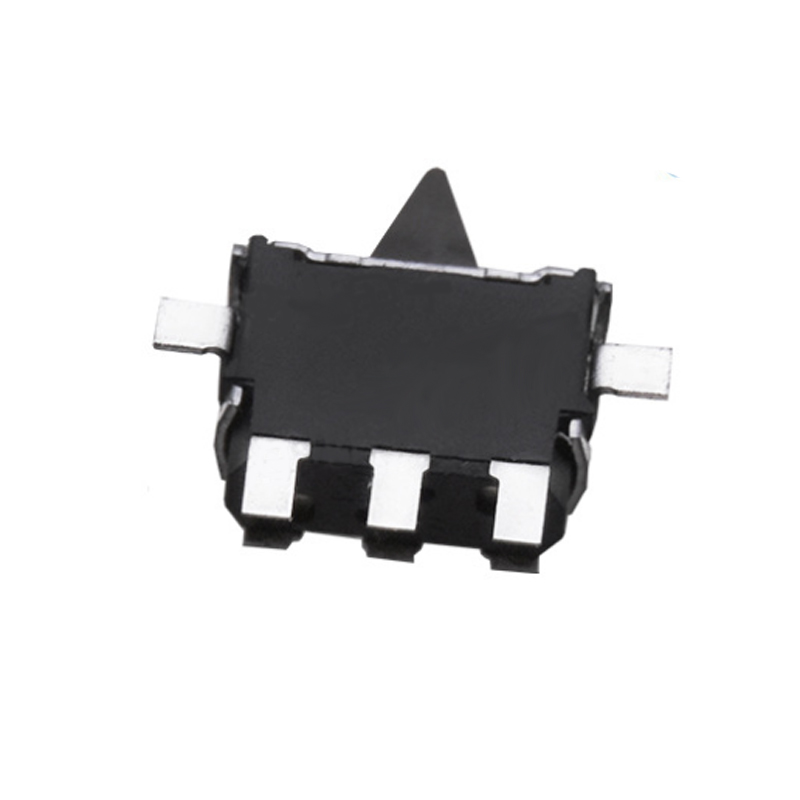

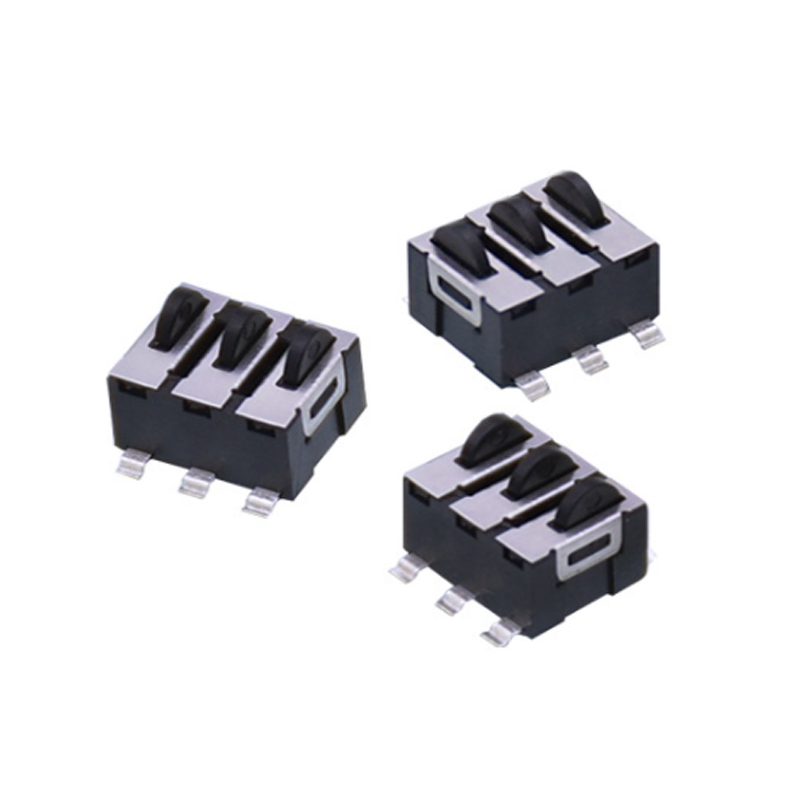

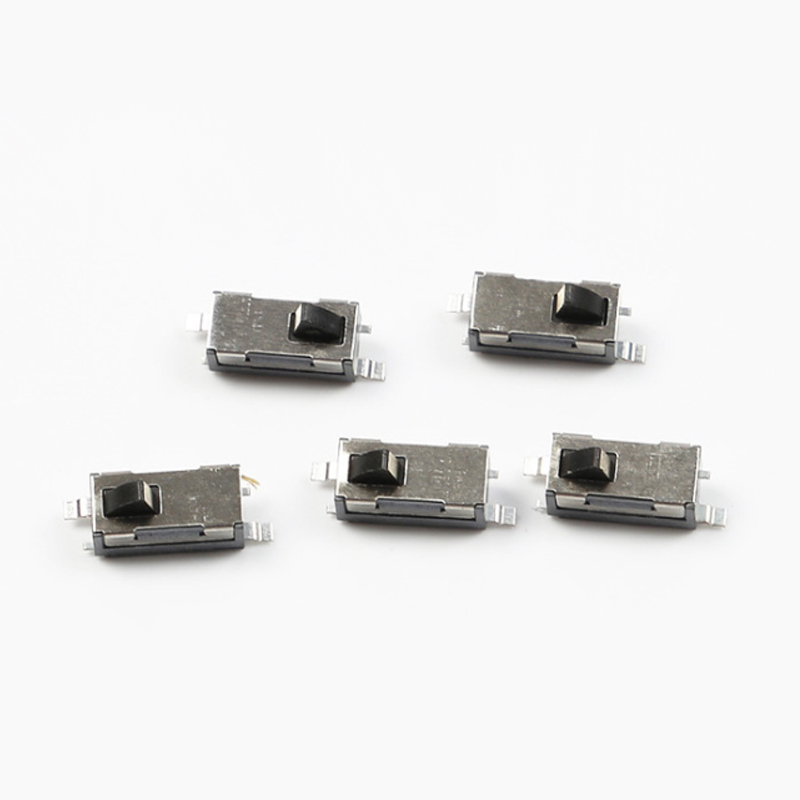

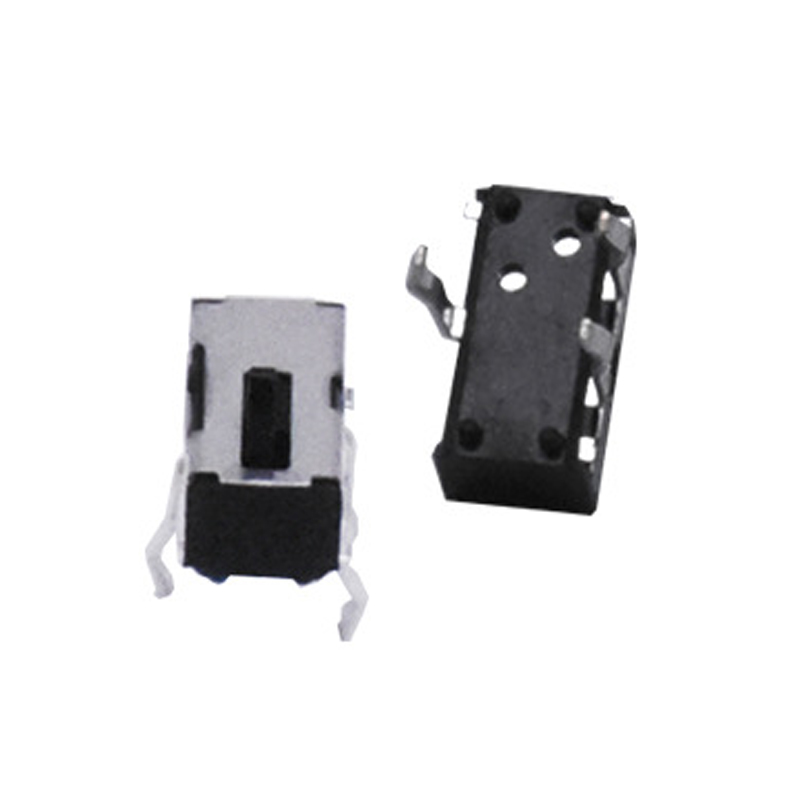

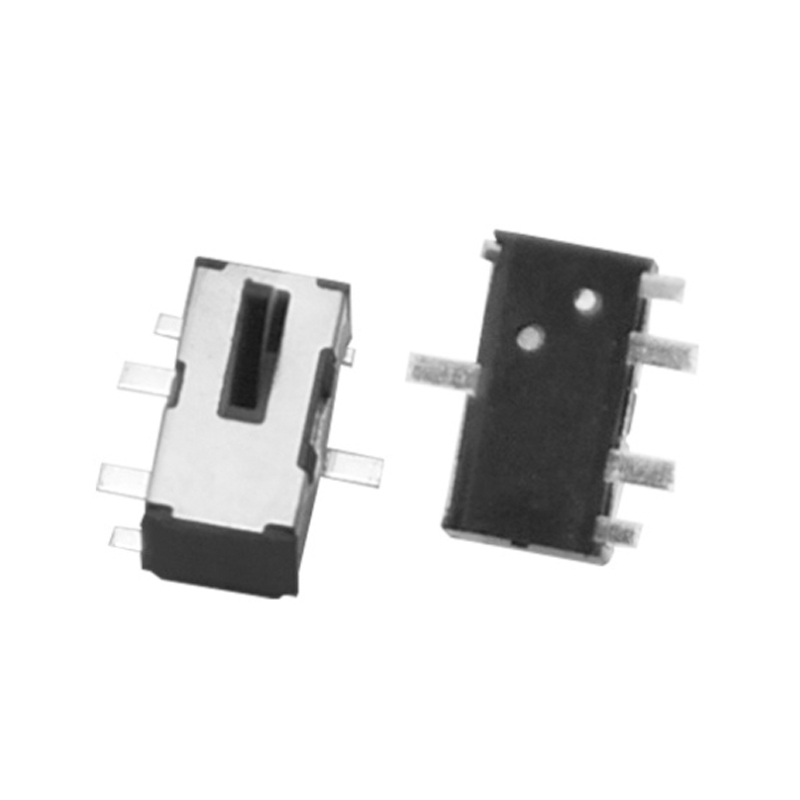

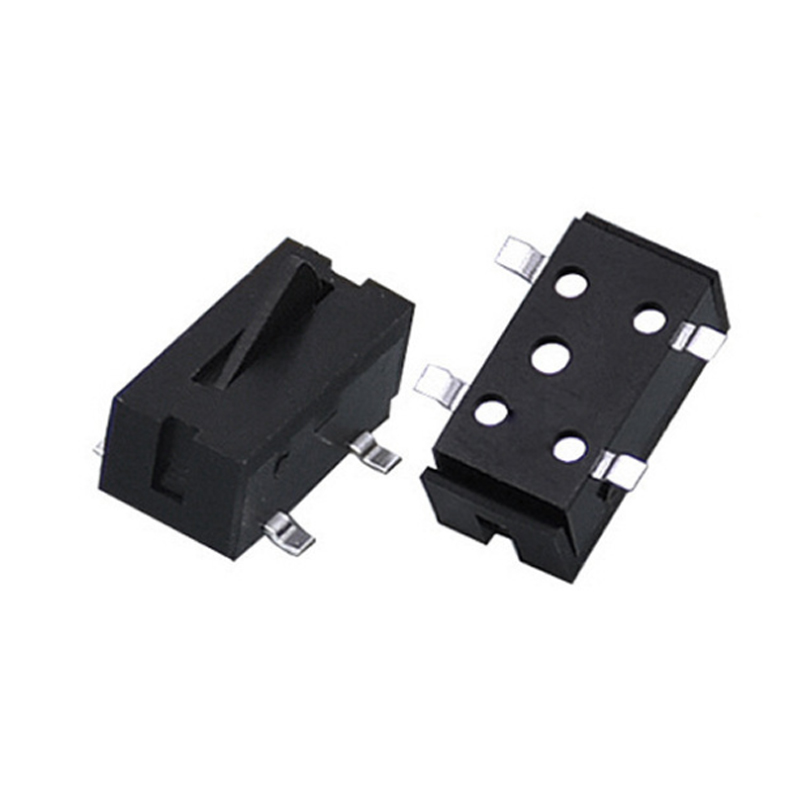

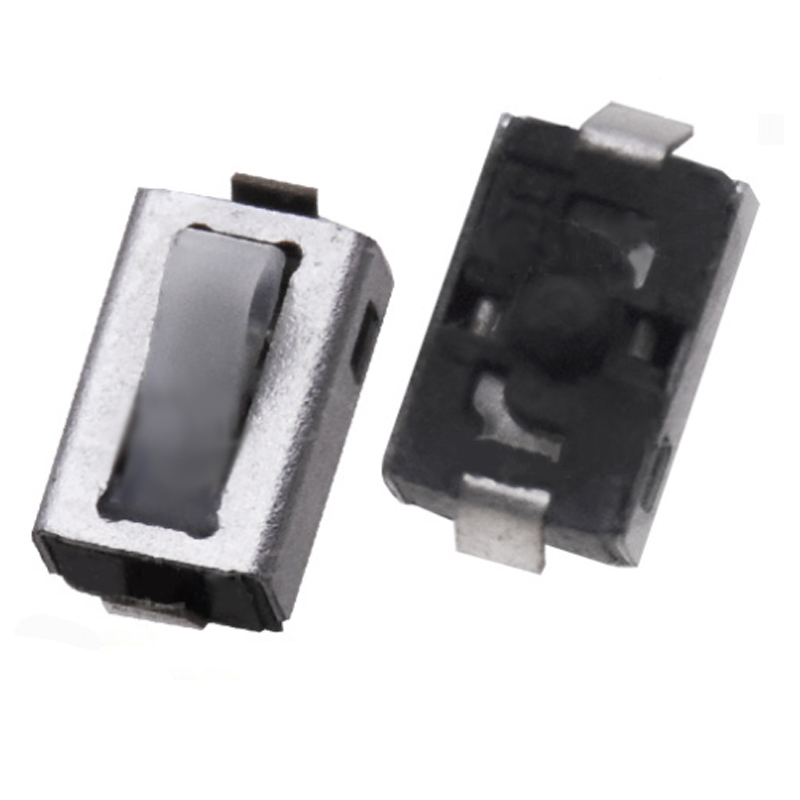

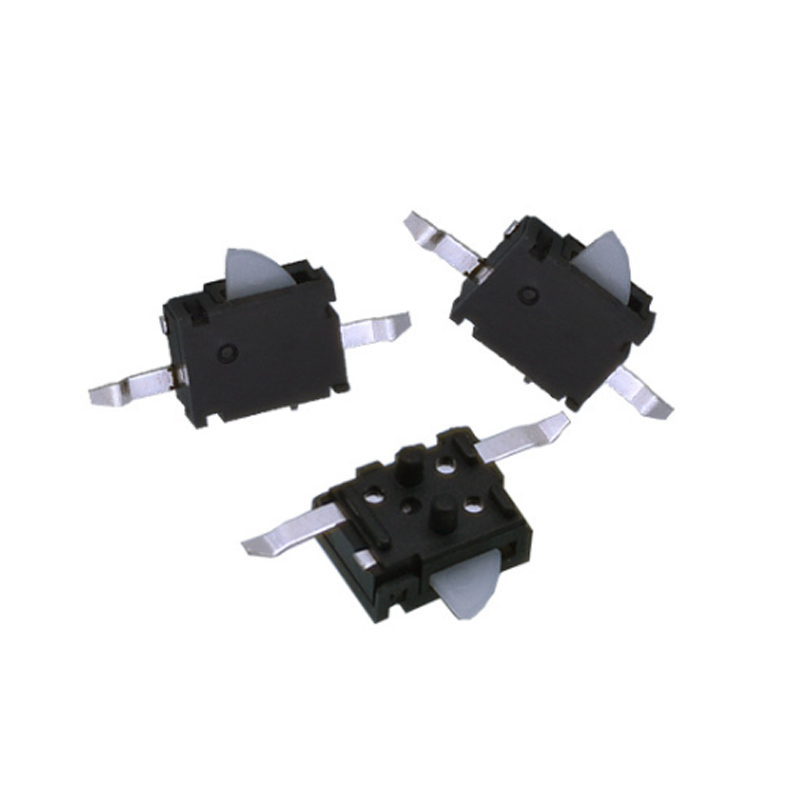

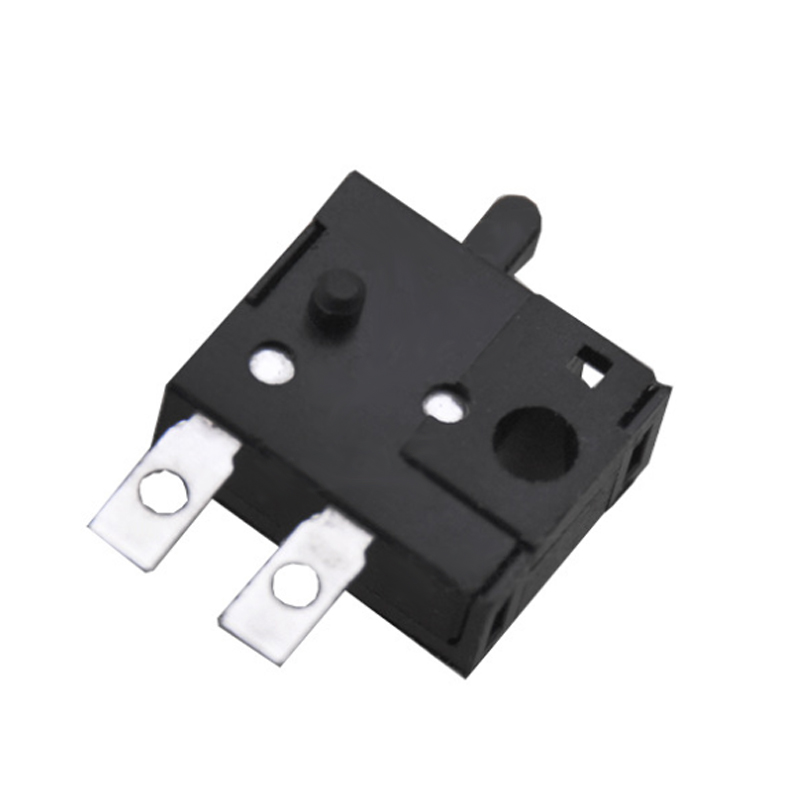

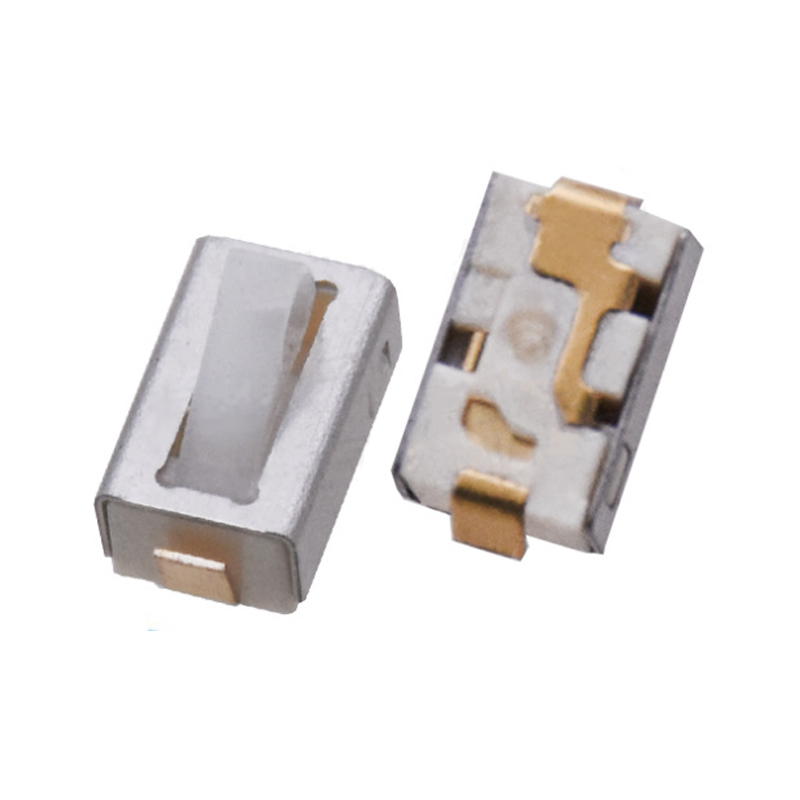

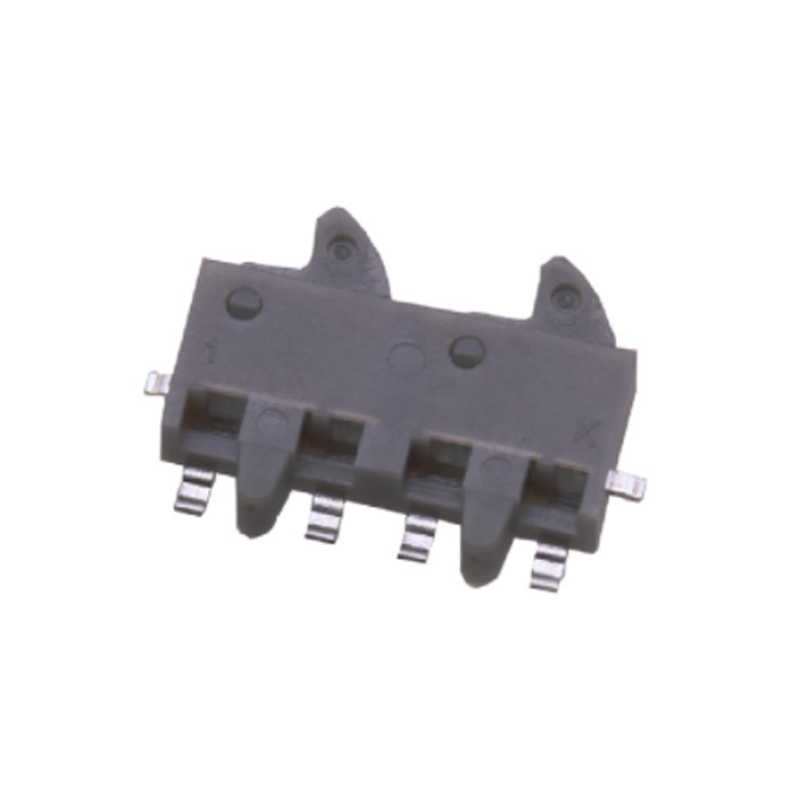

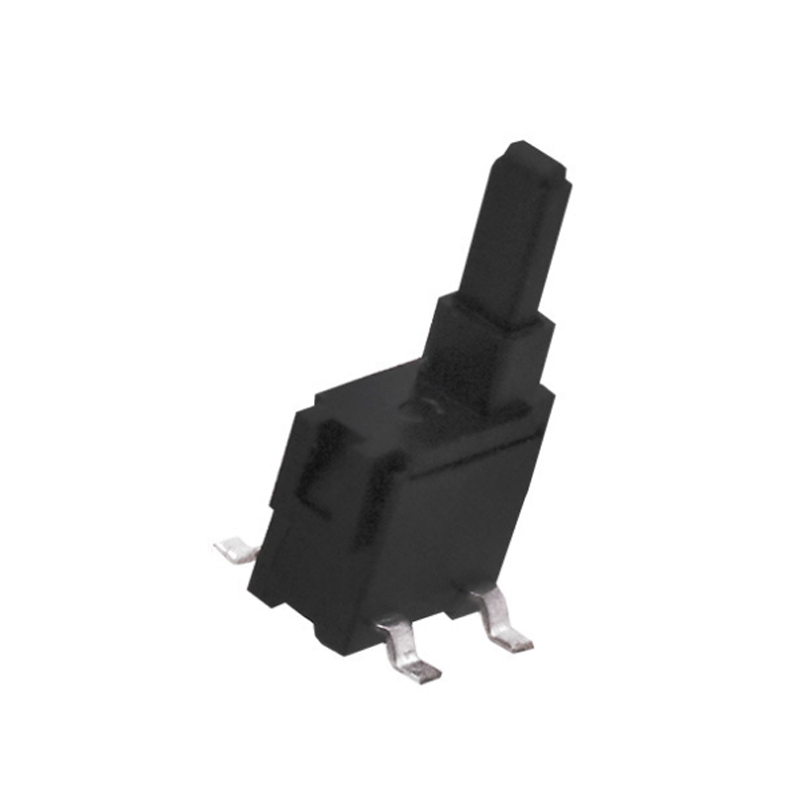

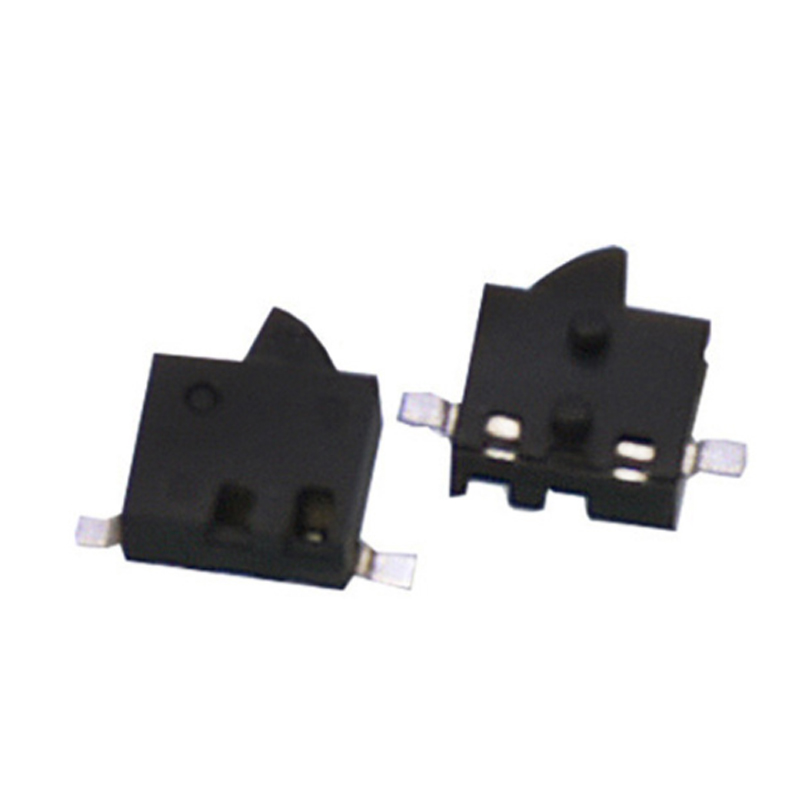

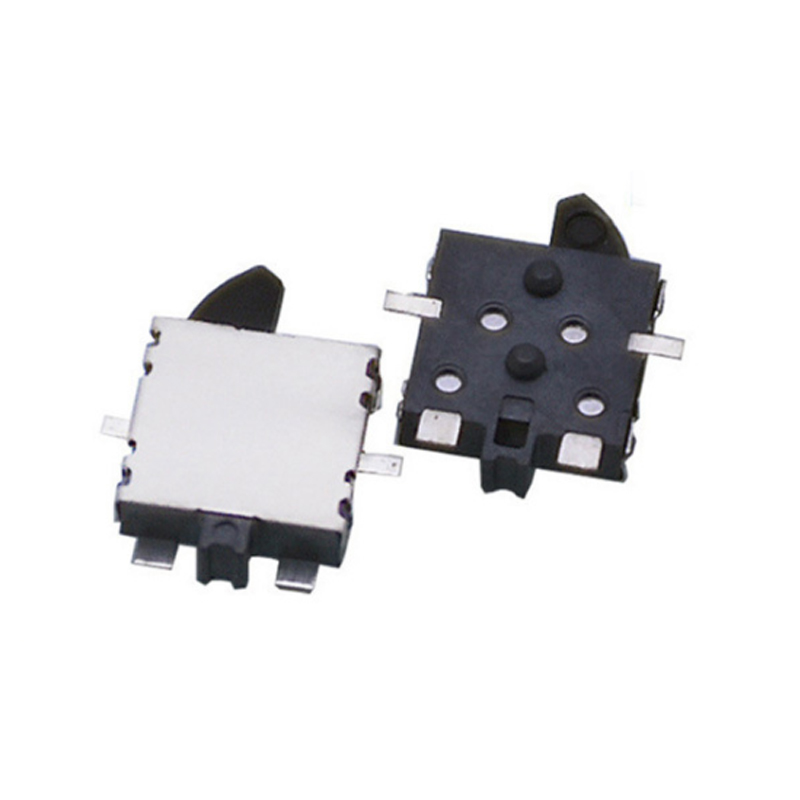

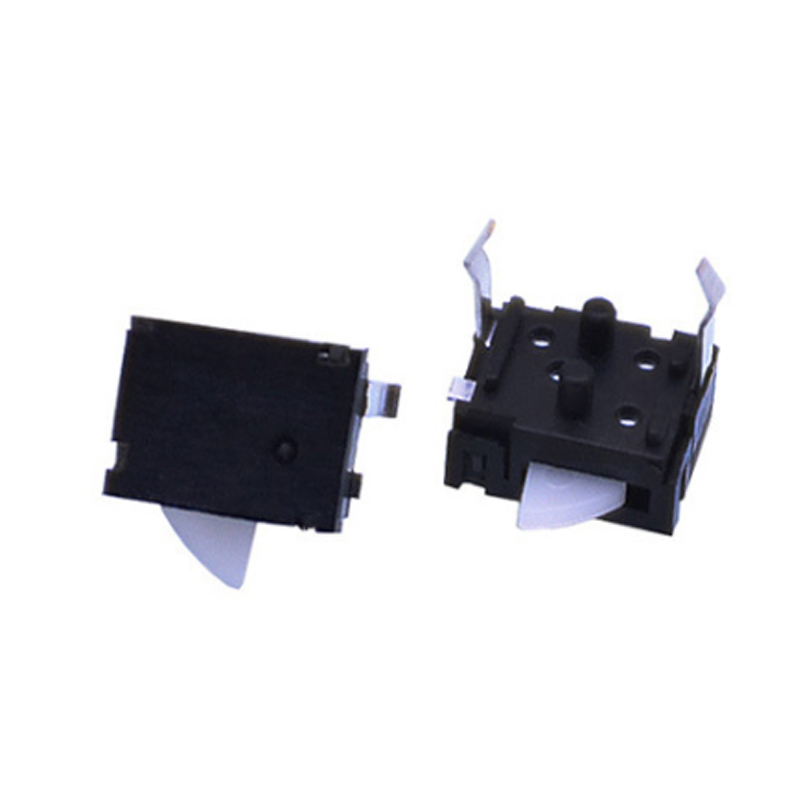

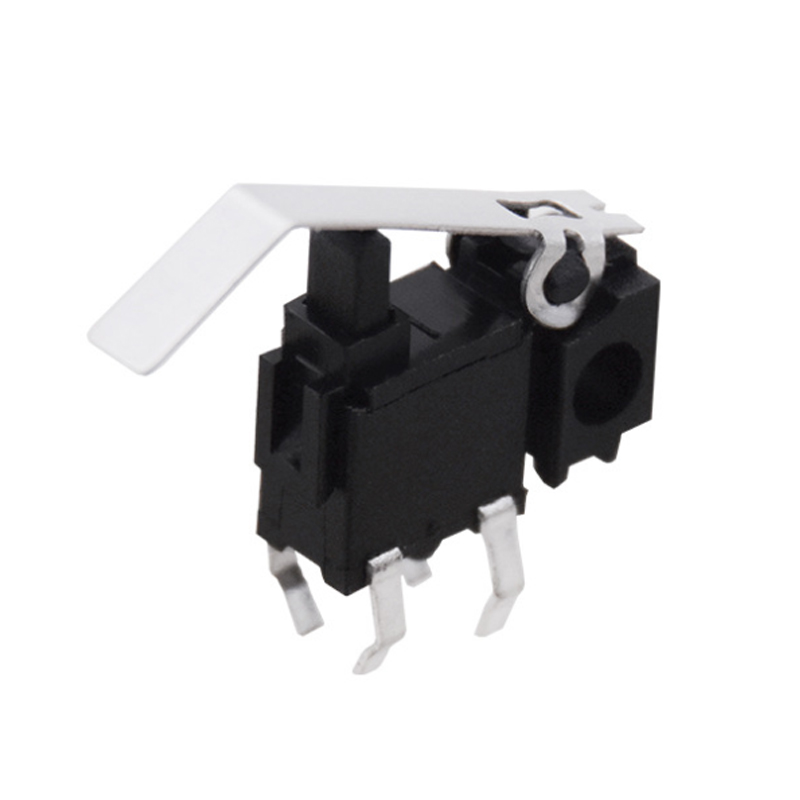

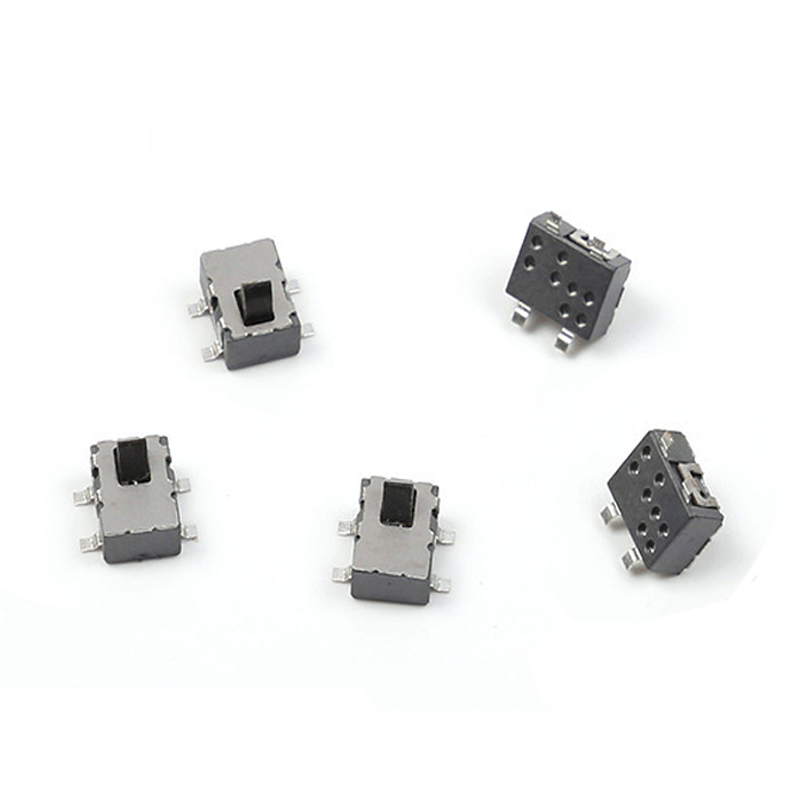

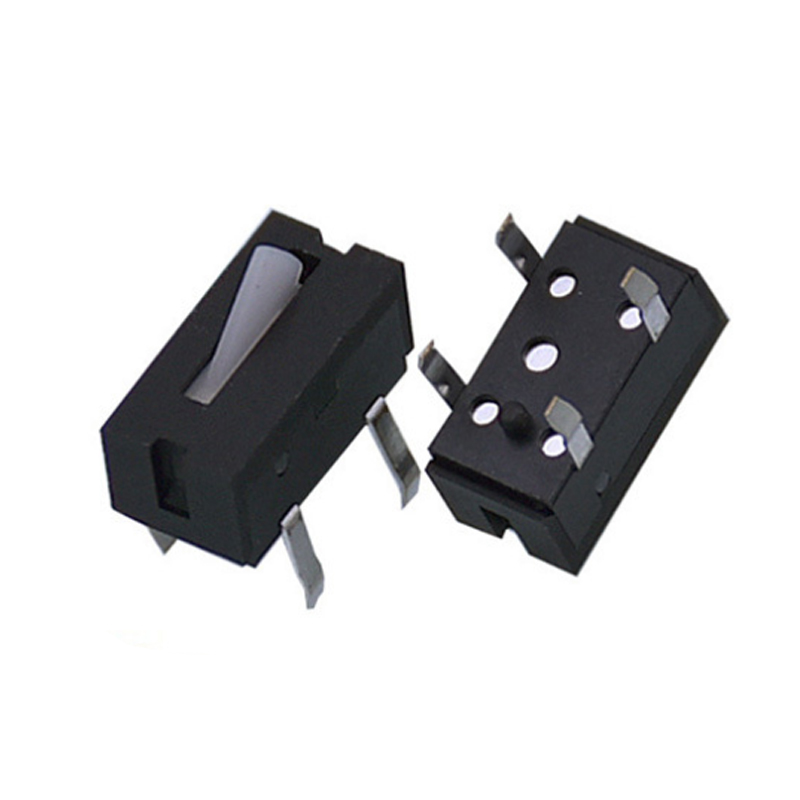

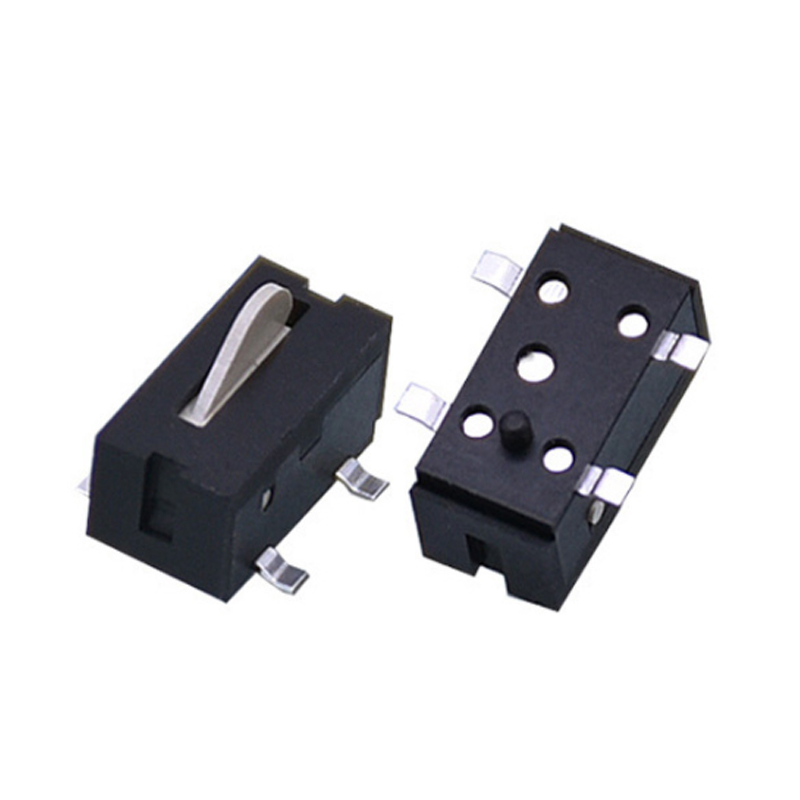

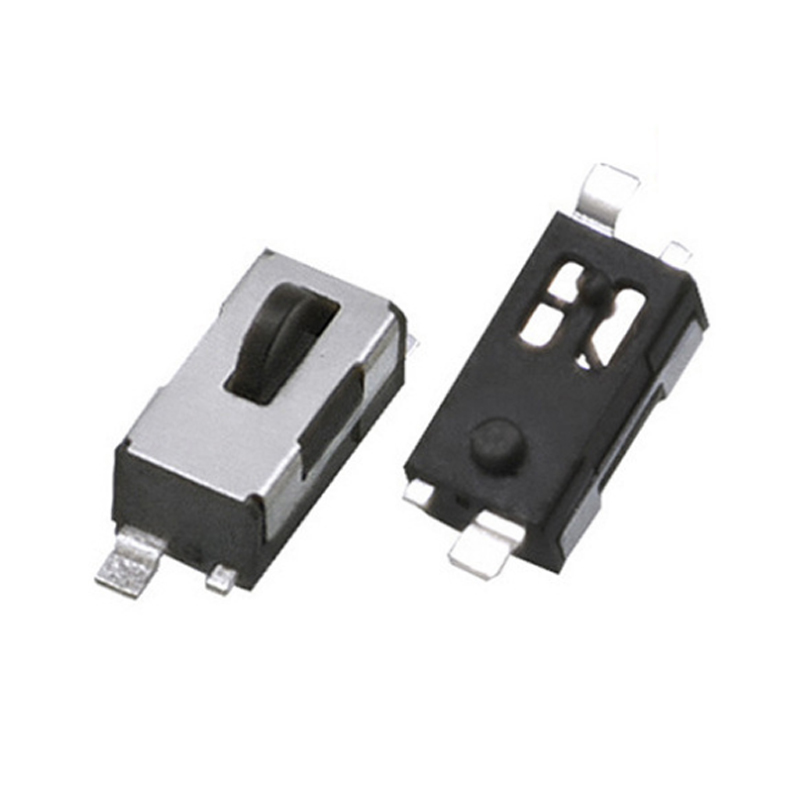

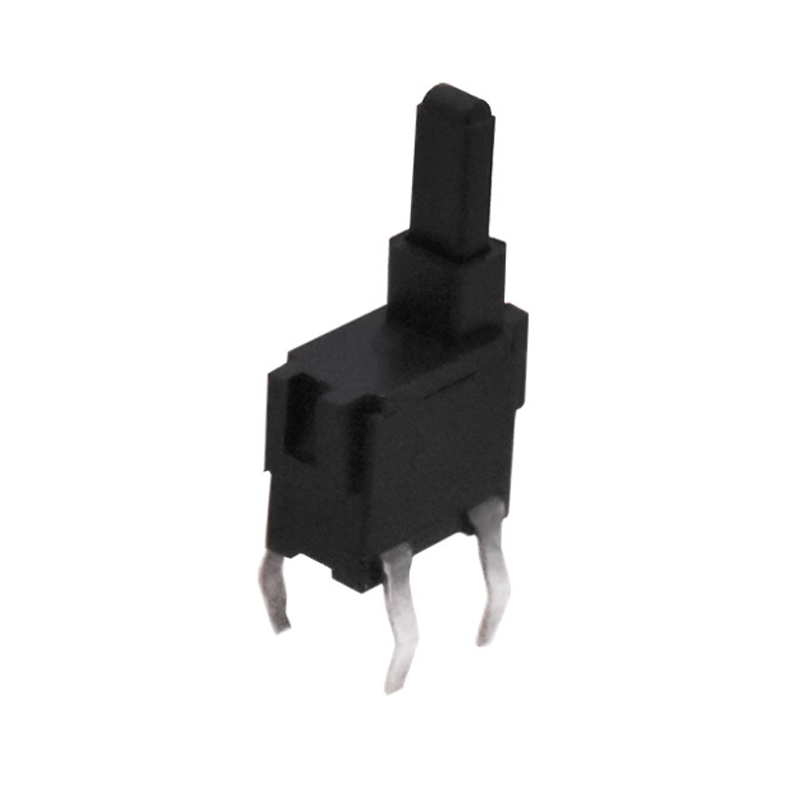

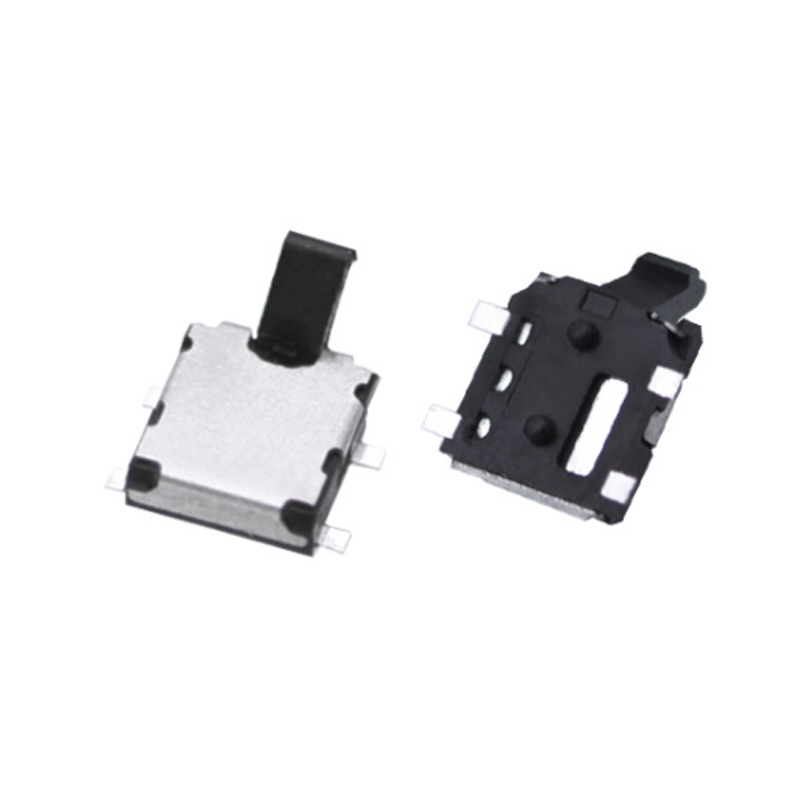

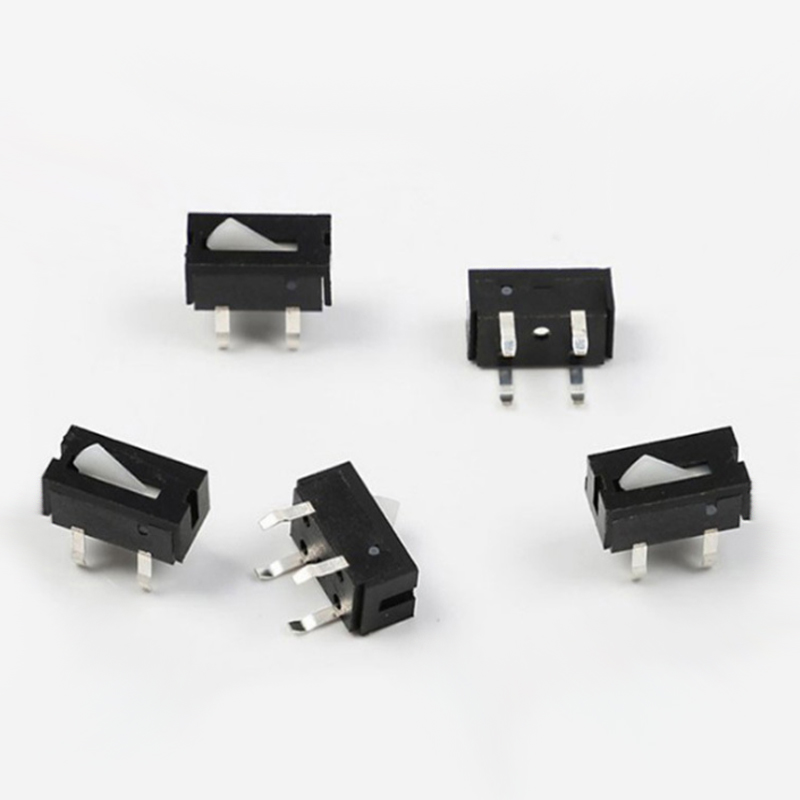

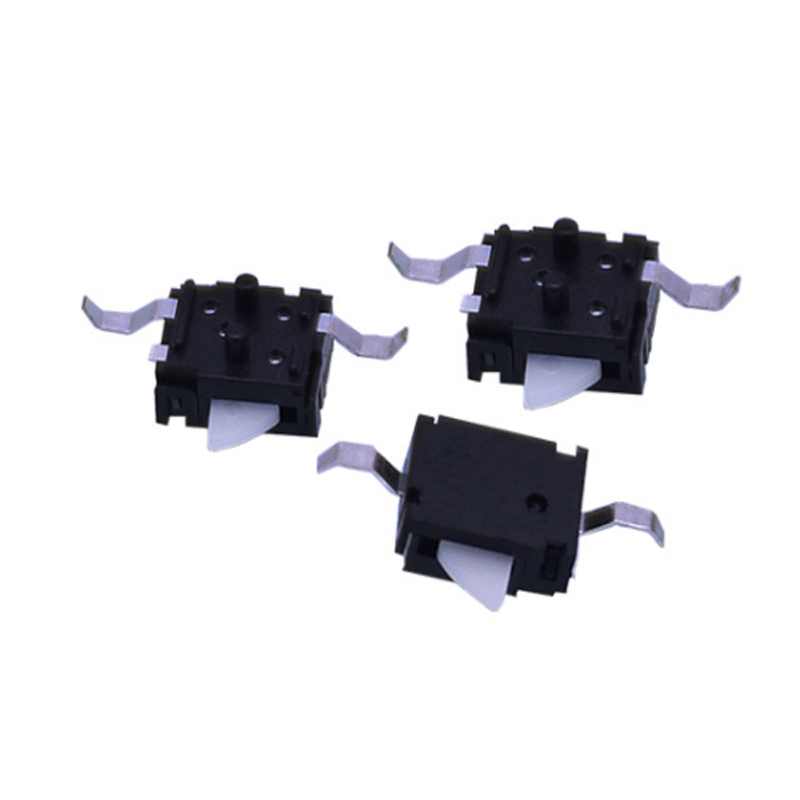

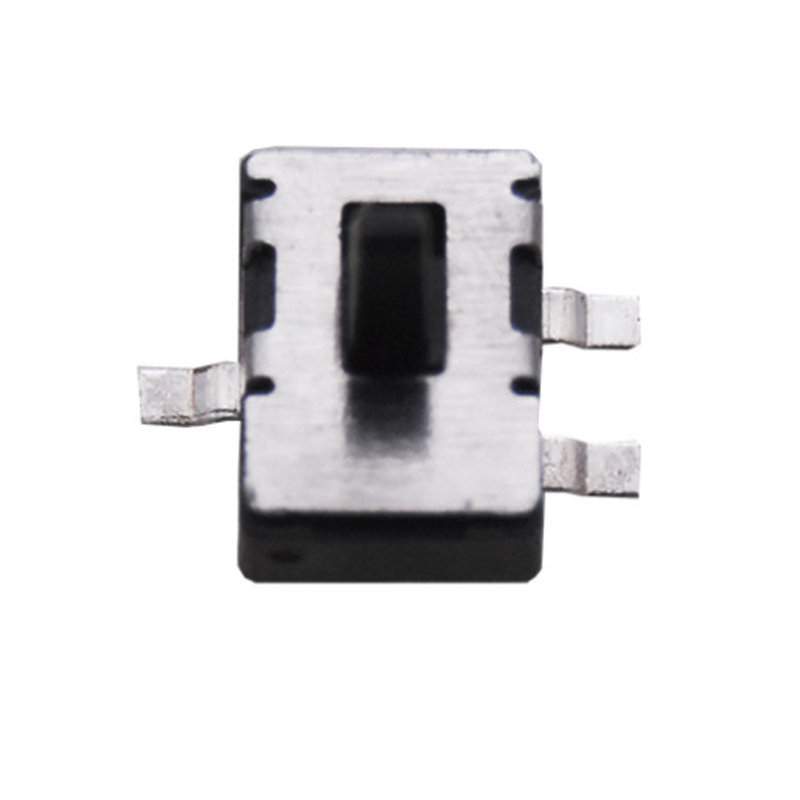

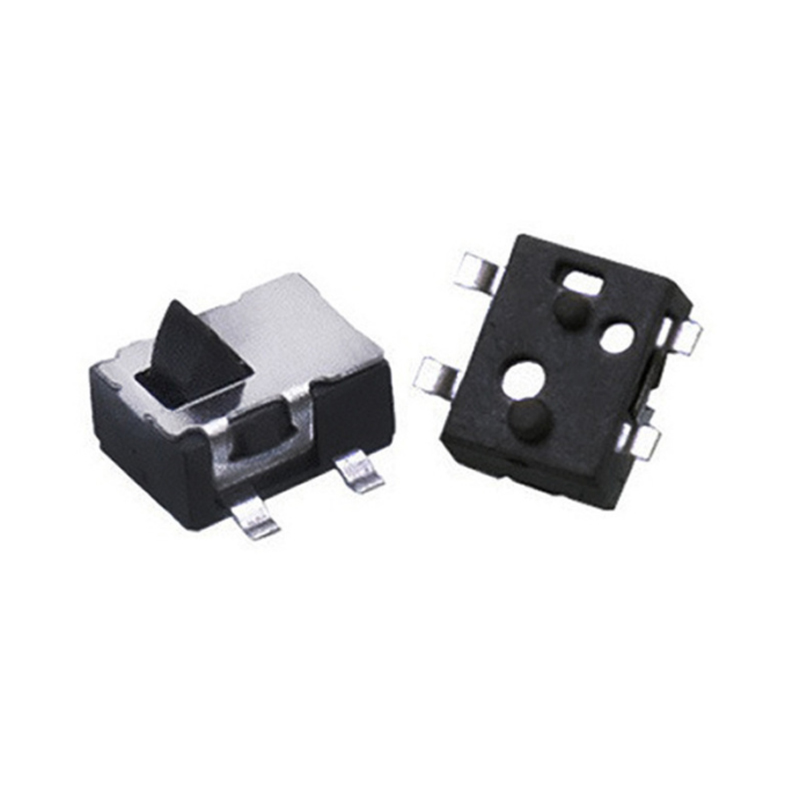

Дизайн контрольных переключателей Fbelec уникален. Они используются для « детектирования» механического движения и преобразования его в электронный сигнал.
