O que é uma antena (equipamento de rádio)?
Antena é uma espécie de conversor que transforma a onda guiada que se propaga na linha de transmissão em onda eletromagnética que se propaga em meio ilimitado (geralmente espaço livre), ou vice-versa. Em equipamento de rádio, componente utilizado para transmitir ou receber ondas eletromagnéticas. Sistemas de engenharia como radiocomunicação, radiodifusão, televisão, radar, navegação, contramedidas eletrônicas, sensoriamento remoto e radioastronomia dependem de antenas para transmitir informações por ondas eletromagnéticas. Além disso, em termos de transmissão de energia com ondas eletromagnéticas, a radiação de energia sem sinal também requer antenas. As antenas gerais são reversíveis , ou seja, o mesmo par de antenas pode ser utilizado tanto como antenas de transmissão quanto de recepção. Os parâmetros característicos básicos da mesma antena de transmissão ou recepção são os mesmos. Este é o teorema da reciprocidade das antenas.
Qual é a função da antena?
A antena irradia ondas de rádio e recebe ondas de rádio. Porém, o que o transmissor envia para a antena através do alimentador não são ondas de rádio, e a antena receptora não pode enviar ondas de rádio diretamente para o receptor através do alimentador, que deve passar pelo processo de conversão de energia. A seguir, tomamos o equipamento de radiocomunicação como exemplo para analisar o processo de transmissão do sinal e, a seguir, explicamos a função de conversão de energia da antena.
Na extremidade de transmissão, a corrente modulada de oscilação de alta frequência (energia) gerada pelo transmissor é inserida na antena transmissora através do equipamento de alimentação (o equipamento de alimentação pode transmitir diretamente onda de corrente ou onda eletromagnética de acordo com diferentes frequências e formas), e a antena transmissora converte a corrente de alta frequência ou onda guiada (energia) em onda de rádio - onda eletromagnética livre (energia) para irradiar para o espaço circundante (ver Fig. 1); Na extremidade receptora, a onda de rádio (energia) é convertida em corrente de alta frequência ou onda guiada (energia) através da antena receptora e transmitida ao receptor através do equipamento de alimentação. Pode-se perceber pelo processo acima que a antena não é apenas um dispositivo para irradiar e receber ondas de rádio , mas também um conversor de energia e um dispositivo de interface entre o circuito e o espaço.
Como são classificadas as antenas FBelec?

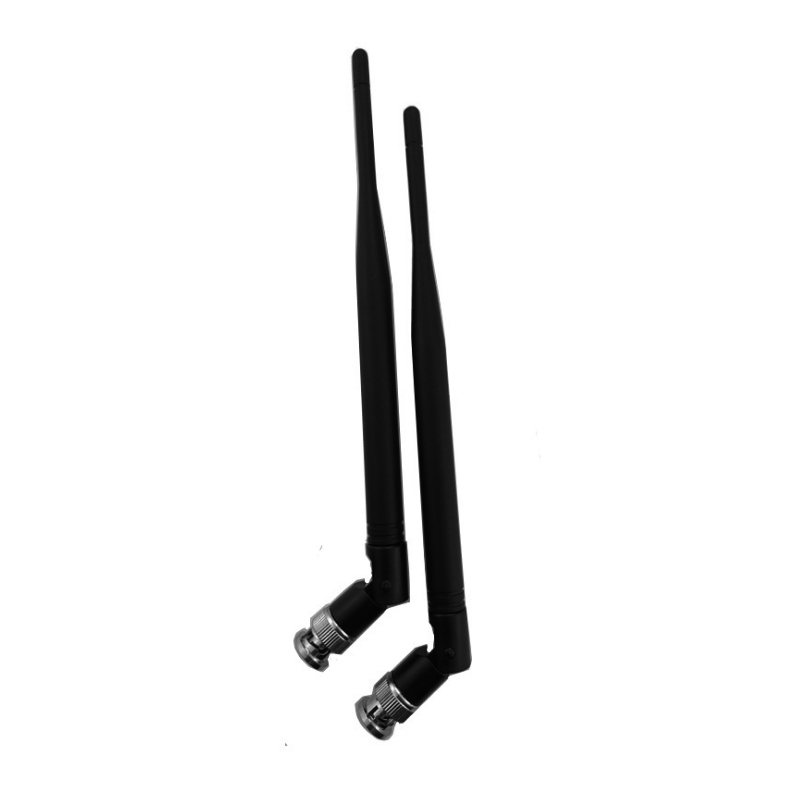

1. De acordo com a natureza do trabalho, pode ser dividido em antena transmissora e antena receptora . antenas externas

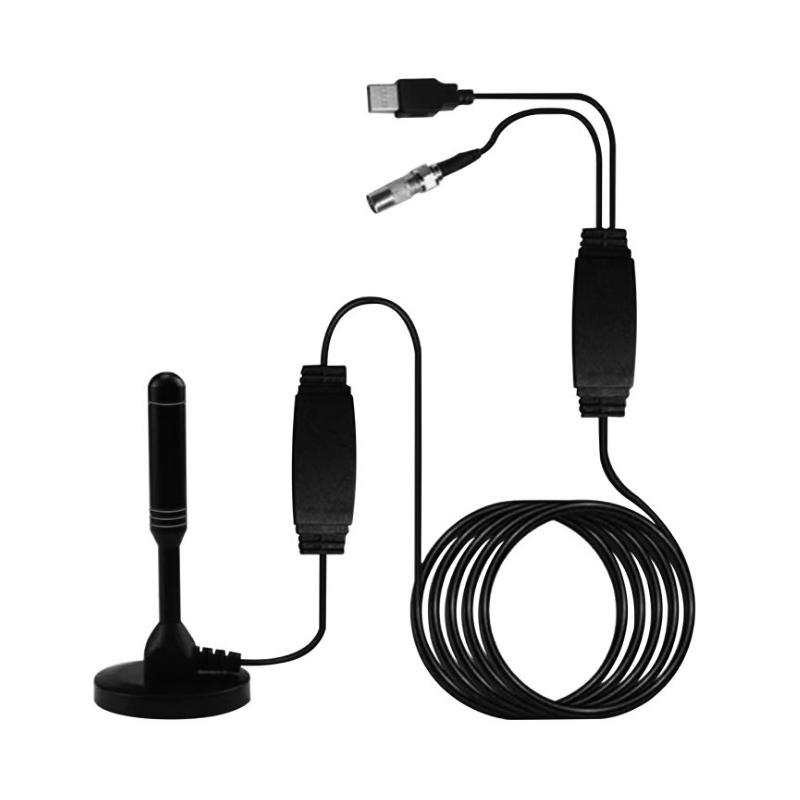

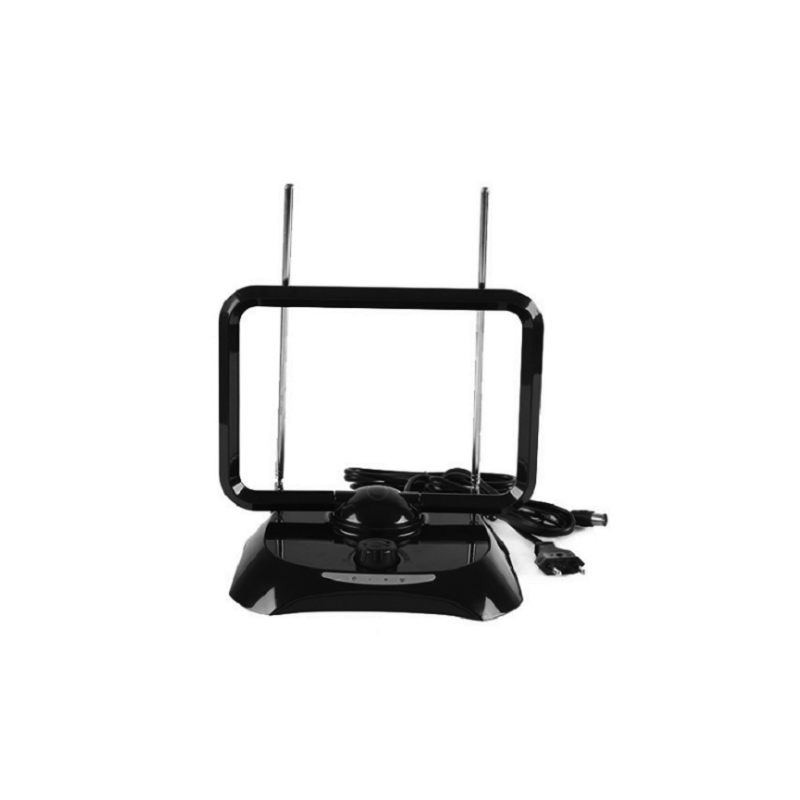

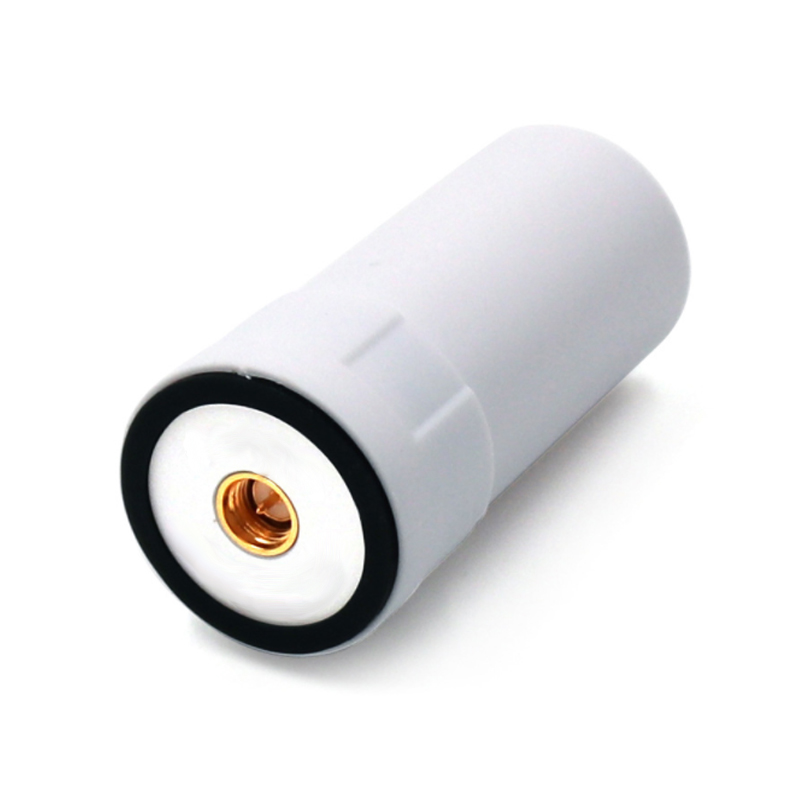

2. Pode ser dividido em antena de comunicação, antena de transmissão, antena de TV , antena de radar , antena RF etc.
3. De acordo com a diretividade, pode ser dividida em antena omnidirecional e antena direcional.
4. De acordo com o comprimento de onda de trabalho, pode ser dividido em antena de onda ultra longa, antena de onda longa, antena de onda média, antena de onda curta, antena de onda ultra curta, antena de microondas, etc.
5. De acordo com a estrutura e princípio de funcionamento, pode ser dividido em antena de linha e antena de área . Os parâmetros característicos que descrevem a antena incluem padrão, coeficiente de diretividade, ganho, impedância de entrada, eficiência de radiação, polarização e largura de banda.
6. De acordo com a dimensão, pode ser dividida em dois tipos: antena unidimensional e antena bidimensional
Antena unidimensional: é composta por vários fios. Esses fios são como linhas retas usadas em telefones celulares ou alguns formatos inteligentes, como as velhas orelhas de coelho usadas na TV antes do surgimento dos cabos. Antenas monopolo e bipolar são duas antenas unidimensionais básicas.

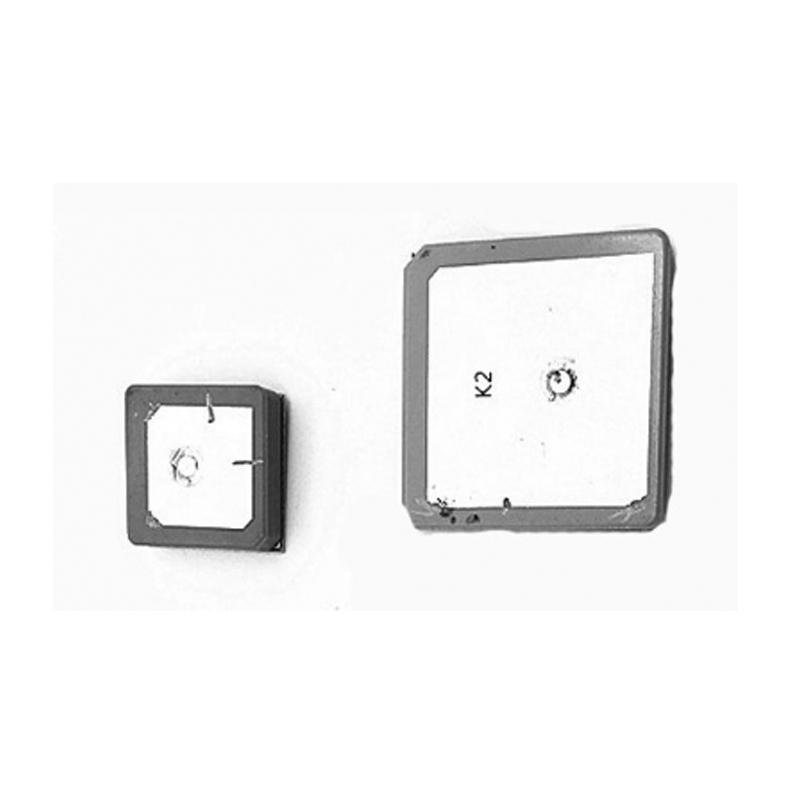

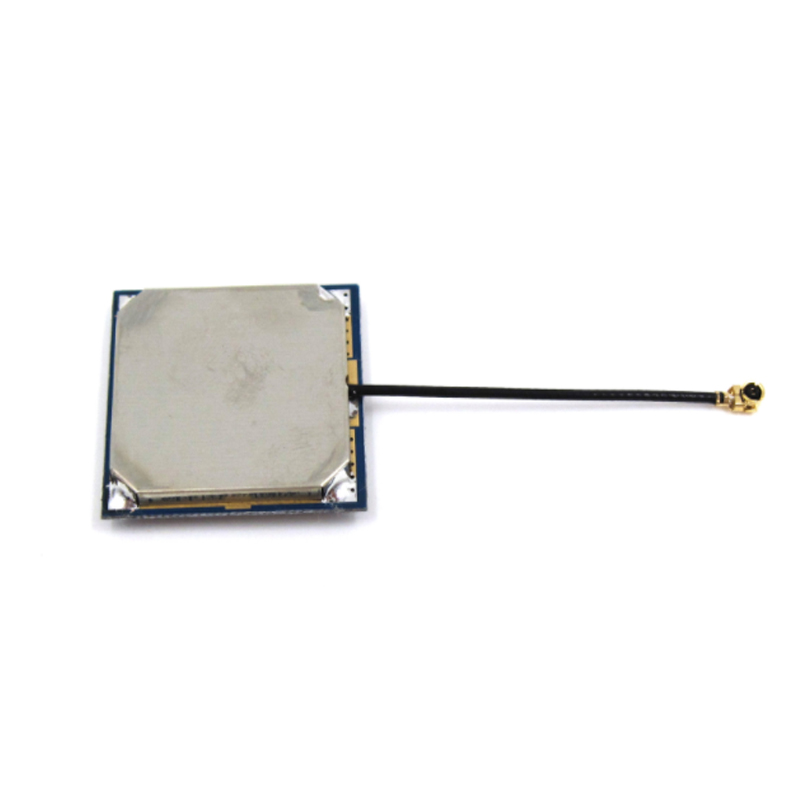

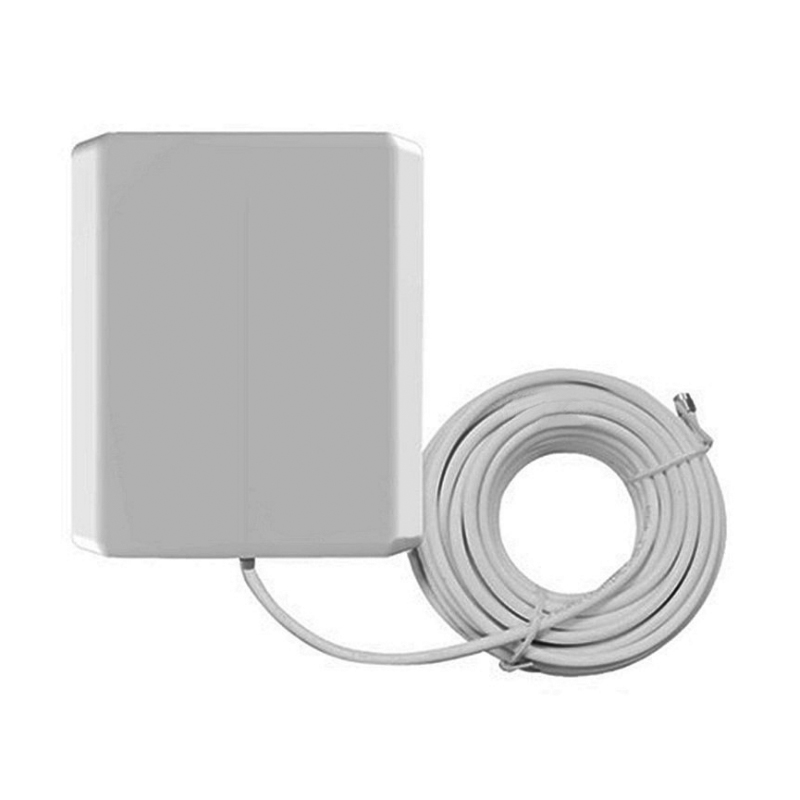

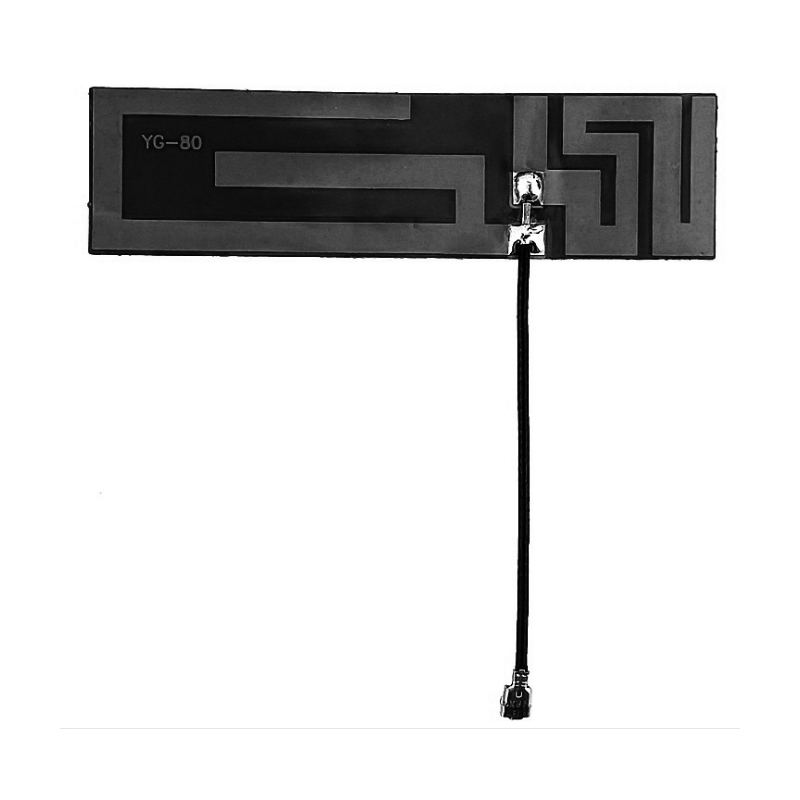

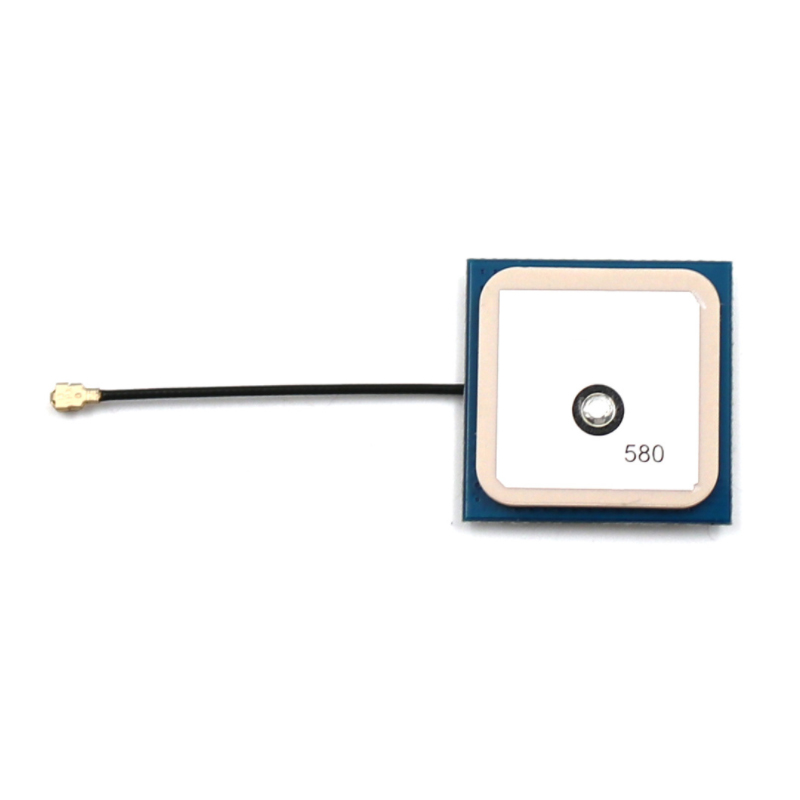

Antena bidimensional: variada, incluindo folha (um metal quadrado), matriz (um feixe de padrões bidimensionais organizados), buzina e antena parabólica.

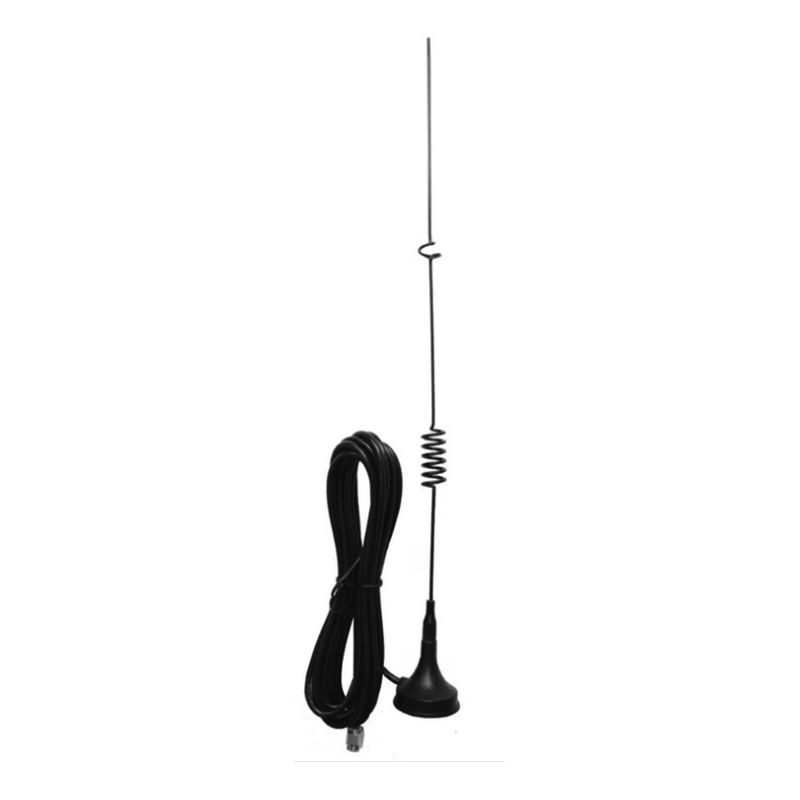

7. As antenas podem ser divididas em três categorias de acordo com as diferentes aplicações: antena portátil, antena veicular e antena base.

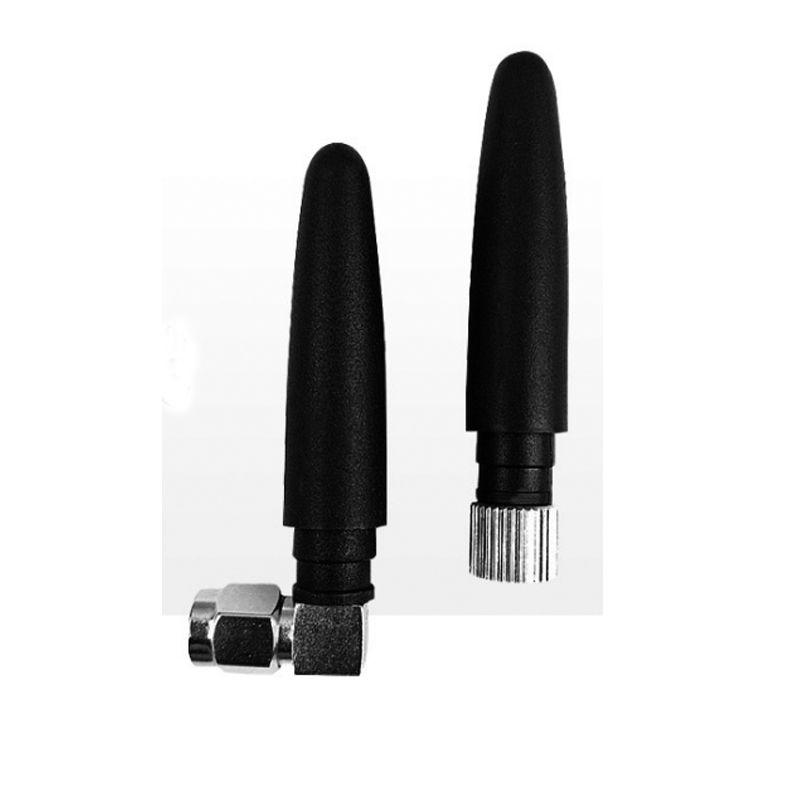

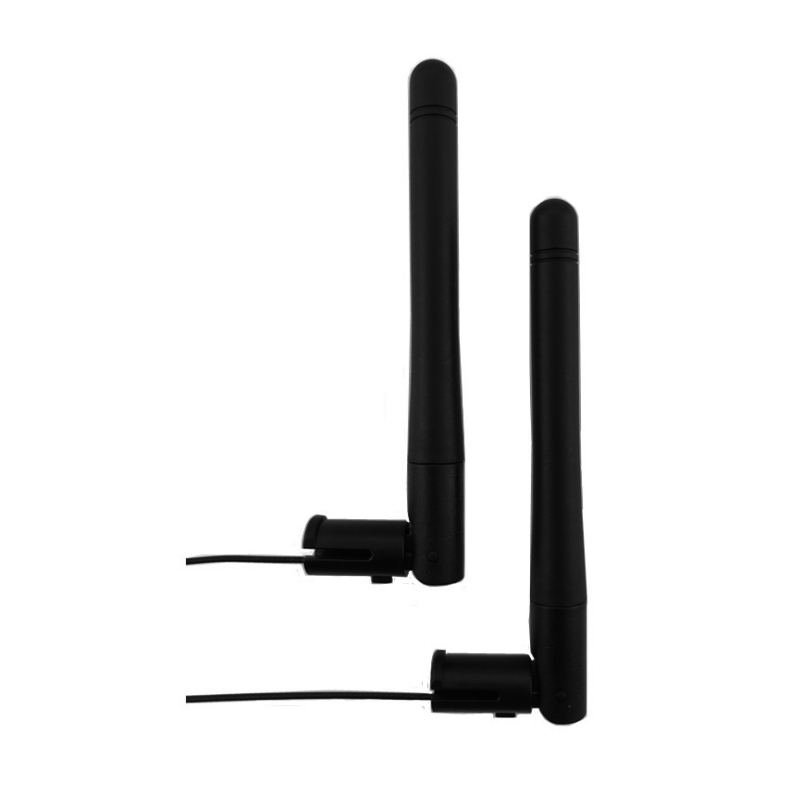

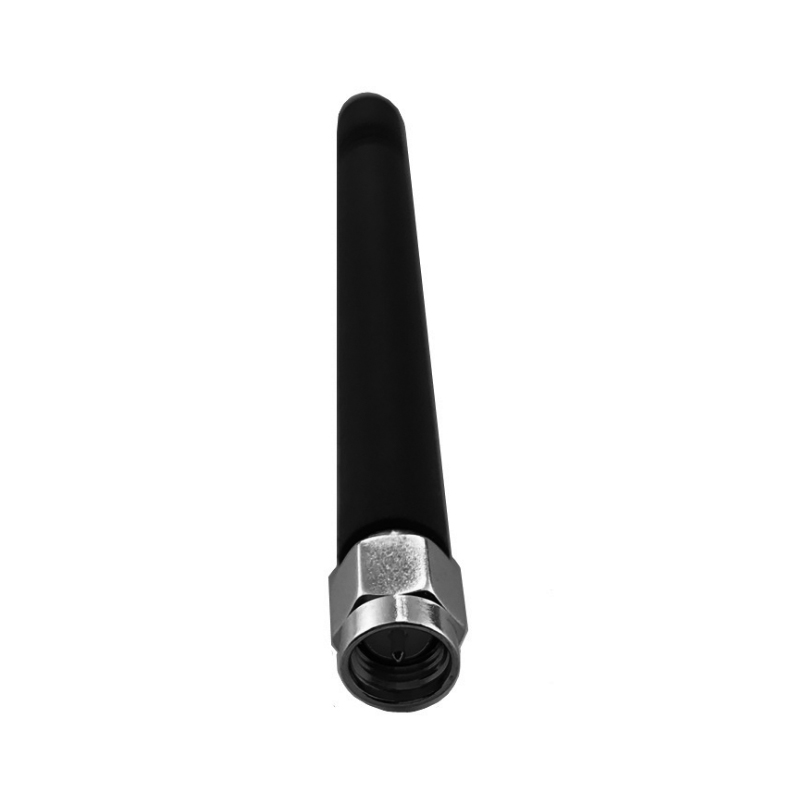

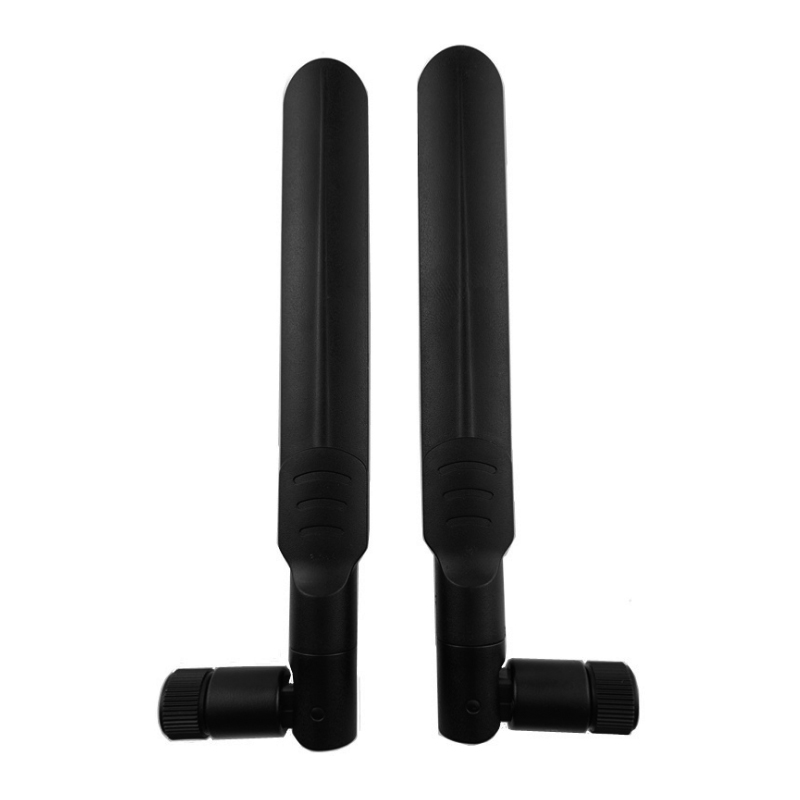

Antena portátil: refere-se à antena para uso pessoal do walkie talkie portátil. Existem dois tipos comuns: antena de borracha e antena de haste de tração.
