Tipos comuns de fonte de alimentação
Fonte de alimentação regulada CA
A fonte de alimentação que pode fornecer tensão e frequência estáveis é chamada de fonte de alimentação CA estável. O trabalho da maioria dos fabricantes chineses é estabilizar a tensão CA. A seguir são descritas as características de classificação de algumas fontes de alimentação reguladas CA no mercado.
Tipo de ajuste de parâmetro (ressonante)
O princípio básico deste tipo de fonte de alimentação regulada é a ressonância da série LC. O primeiro regulador de saturação magnética pertence a esse tipo. Tem as vantagens de estrutura simples, sem muitos componentes, alta confiabilidade, ampla faixa de estabilização de tensão e forte capacidade anti-interferência e anti-sobrecarga. As desvantagens são alto consumo de energia, ruído, volume e alto custo.
O regulador de parâmetro desenvolvido com base no princípio da saturação magnética e o "regulador CA eletrônico regulado por amplificador magnético" (ou seja, tipo 614) popular na China na década de 1950 pertencem aos reguladores CA com este princípio.
Tipo de ajuste de autoacoplamento (taxa de transformação)
1. Tipo de regulação de tensão mecânica, ou seja, o servo motor aciona a escova de carbono para se mover na superfície deslizante do enrolamento do autotransformador e altera a proporção de VO para VI para realizar o ajuste e estabilidade da tensão de saída. Este tipo de regulador de tensão pode variar de centenas de watts a milhares de watts. É caracterizado por estrutura simples, baixo custo e pequena distorção da forma de onda de saída; Porém, o contato deslizante da escova de carvão é fácil de produzir faíscas elétricas, resultando em danos e até queimadura da escova e falha; E a velocidade de ajuste de tensão é lenta.
2. Altere o tipo de torneira, transforme o autotransformador em várias torneiras fixas e use o relé ou tiristor (relé de estado sólido) como 10 interruptores para alterar automaticamente a posição da torneira, de modo a obter a estabilidade da tensão de saída.
Este tipo de regulador de tensão tem as vantagens de circuito simples, ampla faixa de estabilização de tensão (130v-280v), alta eficiência (≥ 95%) e baixo preço. A desvantagem é que a precisão da estabilização de tensão é baixa (± 8 ~ 10%) e a vida útil é curta. É adequado para fornecer energia a aparelhos de ar condicionado em famílias.
Regulador de tensão purificado compensado de alta potência (incluindo regulador de tensão de precisão)
Ele usa link de compensação para obter a estabilidade da tensão de saída e é fácil de realizar o controle do microcomputador.
Tem as vantagens de bom desempenho anti-interferência, precisão de estabilização de alta tensão (≤± 1%), resposta rápida (40 ~ 60ms), circuito simples e operação confiável. As desvantagens são: há oscilação de baixa frequência com cargas não lineares, como troca controlada por computador e programa; Alta distorção de corrente de entrada e baixo fator de potência da fonte; A tensão de saída tem uma mudança de fase em relação à tensão de entrada. Unidades com altos requisitos para função anti-interferência devem ser aplicadas nas cidades. Quando o computador estiver ligado, um regulador de tensão cerca de 2 a 3 vezes a potência total do computador deve ser usado. Por ter as vantagens de estabilização de tensão, anti-interferência, velocidade de resposta rápida e preço moderado, é amplamente utilizado.
Fonte de alimentação regulada CA tipo comutação
É aplicado à tecnologia de modulação por largura de pulso de alta frequência. A diferença entre ela e a fonte de alimentação chaveada geral é que sua saída deve ser a tensão CA com a mesma frequência e fase do lado de entrada. Seus tipos de onda de tensão de saída incluem onda quase quadrada, onda de escada, onda senoidal, etc. a fonte de alimentação ininterrupta (UPS) no mercado remove a fonte de alimentação de armazenamento e o carregador, que é uma fonte de alimentação regulada por CA com boa estabilidade de tensão, forte função de controle e intelectualização fácil de realizar. É uma fonte de alimentação regulada por CA muito promissora. Porém, devido ao seu circuito complexo e ao alto preço, sua divulgação é lenta.
Fonte de alimentação estabilizada DC
A fonte de alimentação estabilizada DC pode ser dividida em fonte de alimentação química, fonte de alimentação estabilizada linear e fonte de alimentação estabilizada por comutação de acordo com o costume, e eles têm diferentes tipos:
Fonte de alimentação química
As baterias secas, baterias de chumbo-ácido, níquel-cádmio, níquel-hidrogênio e baterias de íon-lítio comumente utilizadas pertencem a esta categoria, cada uma com suas vantagens e desvantagens. Com o desenvolvimento da ciência e da tecnologia, surgiram baterias inteligentes; Em termos de materiais de baterias recarregáveis, pesquisadores americanos descobriram que um iodeto de manganês pode ser usado para fazer baterias recarregáveis ecologicamente corretas que são baratas, compactas, com longo tempo de descarga e mantêm bom desempenho após carregamentos múltiplos.
Fonte de alimentação linear estável
Uma característica comum da fonte de alimentação linear estável é que seu regulador de dispositivo de potência funciona na região linear e estabiliza a saída ajustando a queda de tensão entre os reguladores. Devido à grande perda estática do tubo de ajuste, um grande radiador precisa ser instalado para dissipar o calor. Além disso, como o transformador funciona na frequência de potência (50Hz), ele possui um grande peso.
Este tipo de fonte de alimentação tem as vantagens de alta estabilidade, pequena ondulação, alta confiabilidade, saída multicanal fácil de fazer e continuamente ajustável. As desvantagens são o grande volume, a eficiência volumosa e relativamente baixa. Existem muitos tipos de fontes de alimentação estáveis. Pela natureza da saída, ela pode ser dividida em fonte de alimentação regulada, fonte de alimentação estabilizada por corrente e fonte de alimentação estabilizada por tensão e estabilizada por corrente (bisestável), integrando tensão estabilizada e estabilizada por corrente. Do ponto de vista do valor de saída, ele pode ser dividido em fonte de alimentação de saída de ponto fixo, tipo de ajuste de chave de banda e tipo de ajuste contínuo de potenciômetro. A partir da indicação de saída, ela pode ser dividida em tipo de indicação de ponteiro e tipo de display digital, etc.
Comutação da fonte de alimentação regulada por CC
Um tipo de fonte de alimentação estável diferente da fonte de alimentação regulada linear é a comutação da fonte de alimentação regulada por CC. Seus tipos de circuito incluem principalmente flyback de extremidade única, extremidade única para frente, meia ponte, push-pull e ponte completa. A diferença fundamental entre ela e a fonte de alimentação linear é que seu transformador não funciona na frequência elétrica, mas sim em dezenas de kHz a vários megahertz. O tubo de função está trabalhando na área de saturação ou de corte, ou seja, no estado de comutação; Portanto, a comutação da fonte de alimentação tem esse nome.
As vantagens da fonte de alimentação chaveada são pequeno volume, peso leve, estabilidade e confiabilidade; Desvantagens: em comparação com a fonte de alimentação linear, a ondulação é grande (geralmente ≤ 1% VO (PP), e uma boa fonte pode atingir mais de dez MV (PP) ou menos). Sua potência pode variar de alguns watts a milhares de watts. O preço varia de 3 yuans a mais de 100.000 yuans/watt. Aqui estão alguns tipos de comutação de fontes de alimentação de acordo com o hábito geral:
1. Fonte de alimentação CA/CC
Este tipo de fonte de alimentação também é chamada de fonte de alimentação primária - AC é AC e DC é DC . Ele obtém energia da rede elétrica e obtém alta tensão CC por meio de retificação e filtragem de alta tensão. É usado para conversor DC / DC para obter uma ou mais tensões DC estáveis na extremidade de saída. A potência varia de alguns watts a vários milhares de watts e é usada em diferentes ocasiões. Existem muitas especificações e modelos deste tipo de produtos. De acordo com as necessidades dos usuários, a fonte de alimentação primária (entrada AC220, saída DC48V ou 24V) na fonte de alimentação de comunicação também pertence a este tipo
2. Fonte de alimentação CC / CC
No sistema de comunicação, também conhecido como fonte de alimentação secundária, é uma tensão de entrada CC fornecida pela fonte de alimentação primária ou bateria CC, e uma ou mais tensões CC são obtidas na extremidade de saída após a conversão CC/CC.
3. Fonte de alimentação de comunicação
Em essência, a fonte de alimentação de comunicação é uma fonte de alimentação do conversor DC / DC, mas geralmente usa fonte de alimentação DC-48V ou -24V e usa a bateria reserva como backup da fonte de alimentação DC para converter a tensão da fonte de alimentação DC no tensão de trabalho do circuito. Geralmente, é dividido em fonte de alimentação central, fonte de alimentação em camadas e fonte de alimentação de placa única, sendo que esta última possui a maior confiabilidade.
4. Fonte de alimentação de rádio
Entrada de energia de rádio AC220V / 110V, saída dc13 8V, a potência é determinada pela potência da estação de rádio. Existem produtos em vários amperes e centenas de amperes. Para evitar que a falha de energia da rede elétrica CA afete o funcionamento da estação de rádio, é necessária uma bateria como reserva, portanto, este tipo de fonte de alimentação não produz apenas 13,8V Tensão DC, mas também tem a função de conversão automática do carregamento da bateria.
5. Fonte de alimentação do módulo
Com o rápido desenvolvimento da ciência e da tecnologia, os requisitos de confiabilidade de energia e relação capacidade/volume são cada vez maiores, e a fonte de alimentação do módulo mostra cada vez mais suas vantagens. Possui alta frequência de trabalho, pequeno volume, alta confiabilidade, fácil instalação e expansão de capacidade combinada, por isso é cada vez mais utilizado. Embora haja produção de módulos correspondentes na China, a taxa de insucesso é alta porque o processo de produção não consegue acompanhar o nível internacional.
Embora o custo da fonte de alimentação do módulo DC / DC seja alto, do ponto de vista do custo geral do longo ciclo de aplicação do produto, especialmente o alto custo de manutenção e a perda de boa vontade causada por falha do sistema, é econômico escolher este módulo de alimentação. Aqui, também vale a pena mencionar que o circuito conversor Roche tem as vantagens notáveis de estrutura de circuito simples, alta eficiência e tensão de saída. O valor de ondulação da corrente é próximo de zero.
6. Fonte de alimentação especial
Fonte de alimentação de alta tensão e baixa corrente, fonte de alimentação de alta corrente, fonte de alimentação CA / CC de entrada de 400 Hz, etc. podem ser classificadas nesta categoria e podem ser selecionadas de acordo com necessidades especiais. O preço da fonte de alimentação chaveada é geralmente de 2 a 8 yuans / watt, e o preço da fonte de alimentação especial de baixa e alta potência é um pouco mais alto, até 11 a 13 yuans / watt.
Fonte de alimentação FBelec incluindo

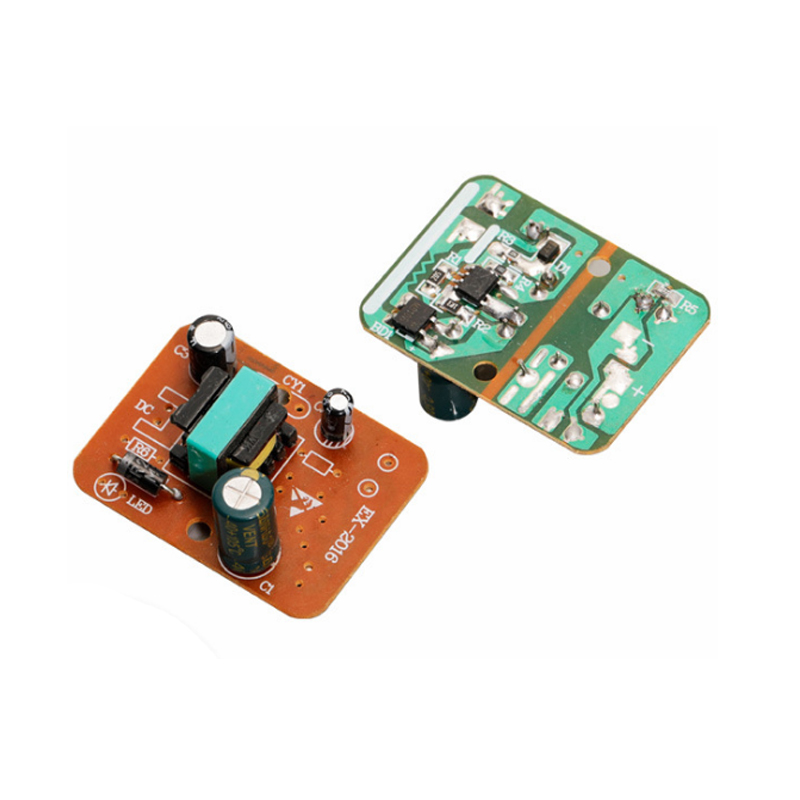

Adaptador CA e CC

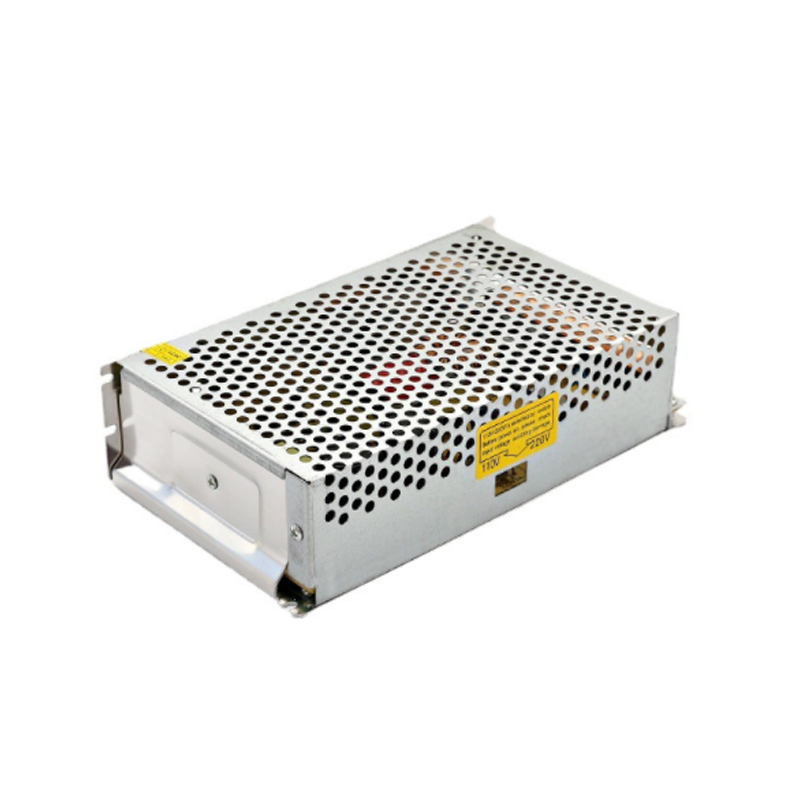

Trocando a fonte energética
Fonte de alimentação externa

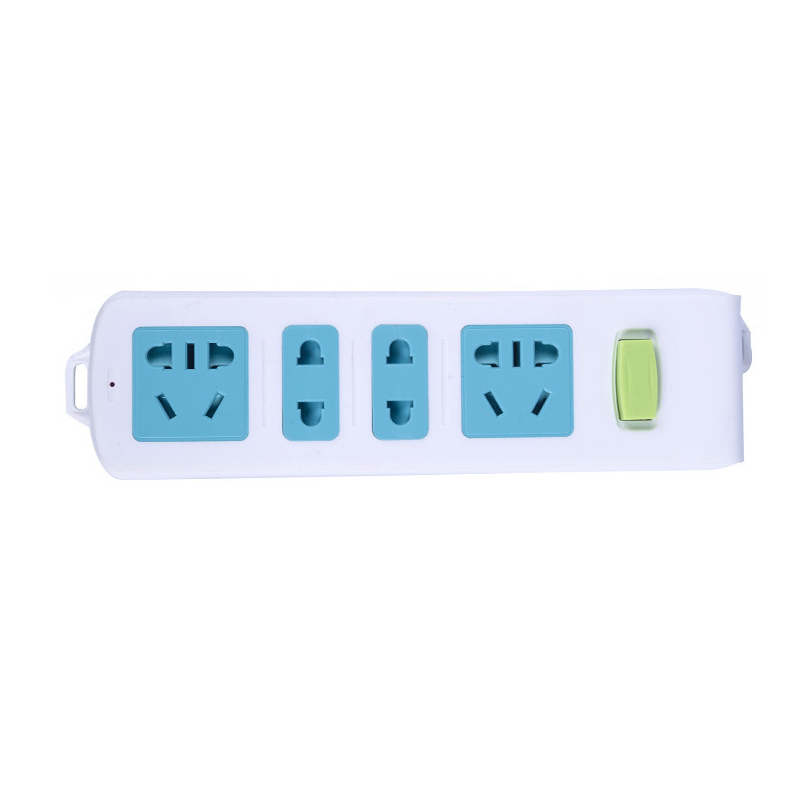

Soquetes de extensão de energia

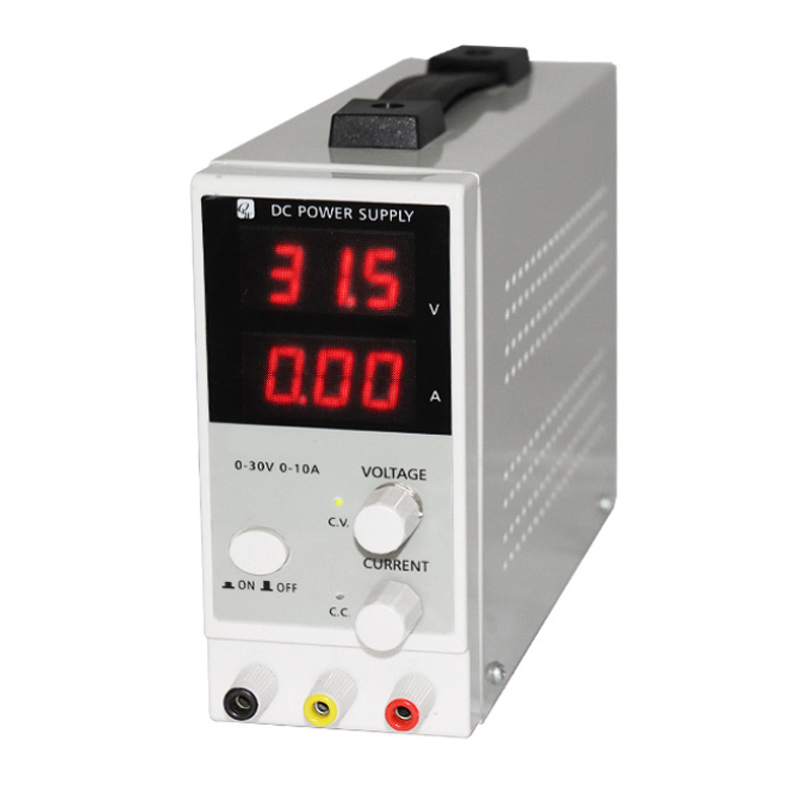

Fonte de alimentação CC

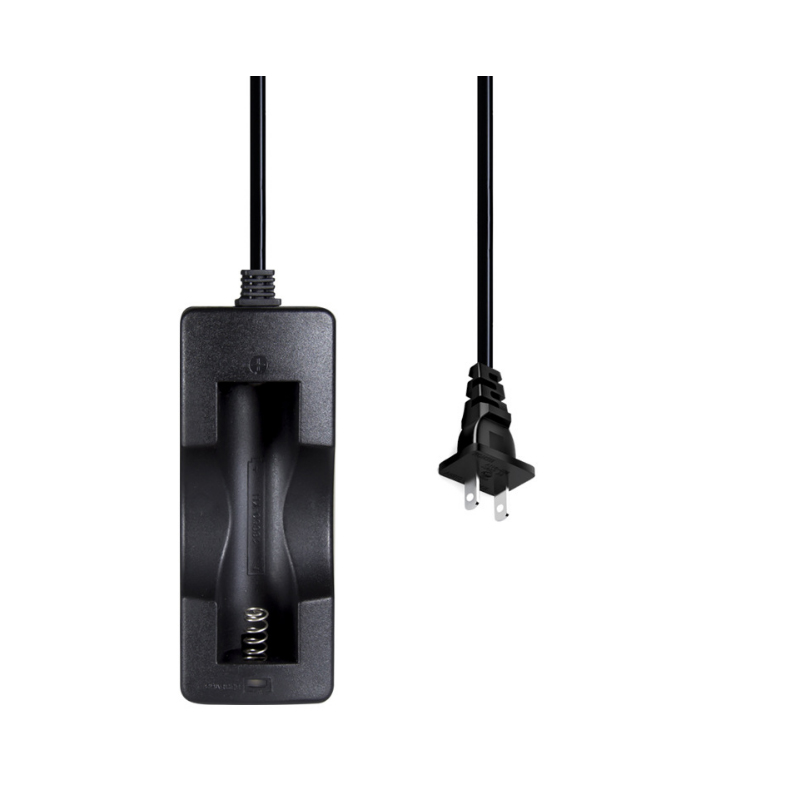

Carregador de bateria

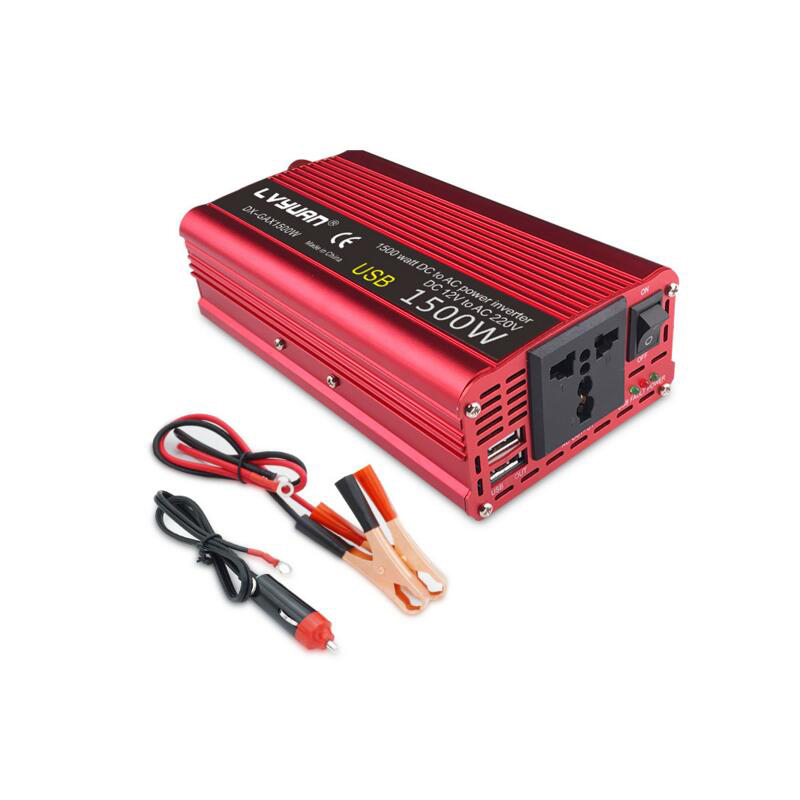

Inversores de Tensão

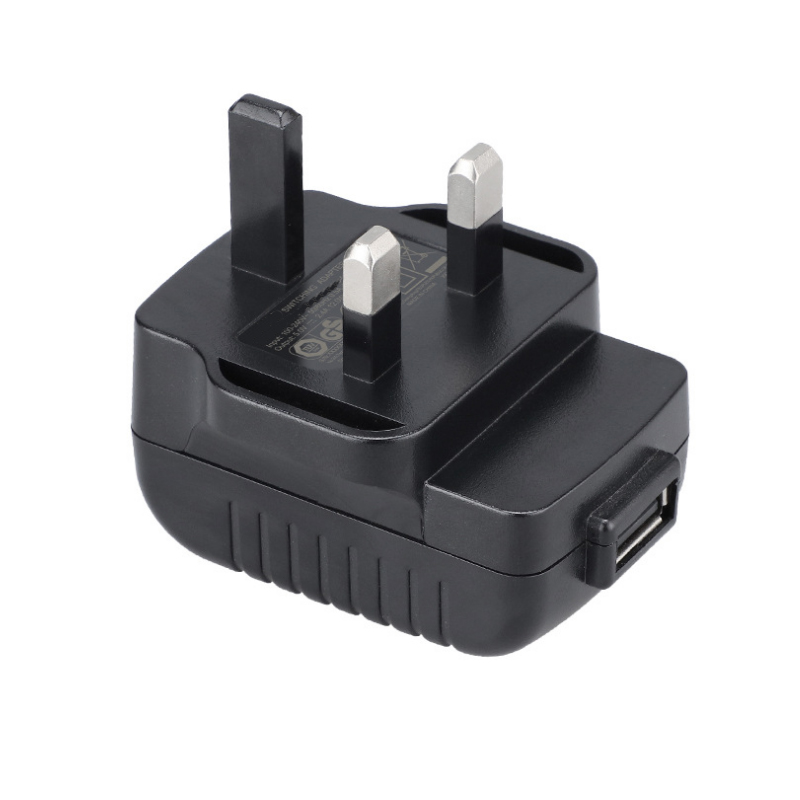

Adaptador USB e carregador USB

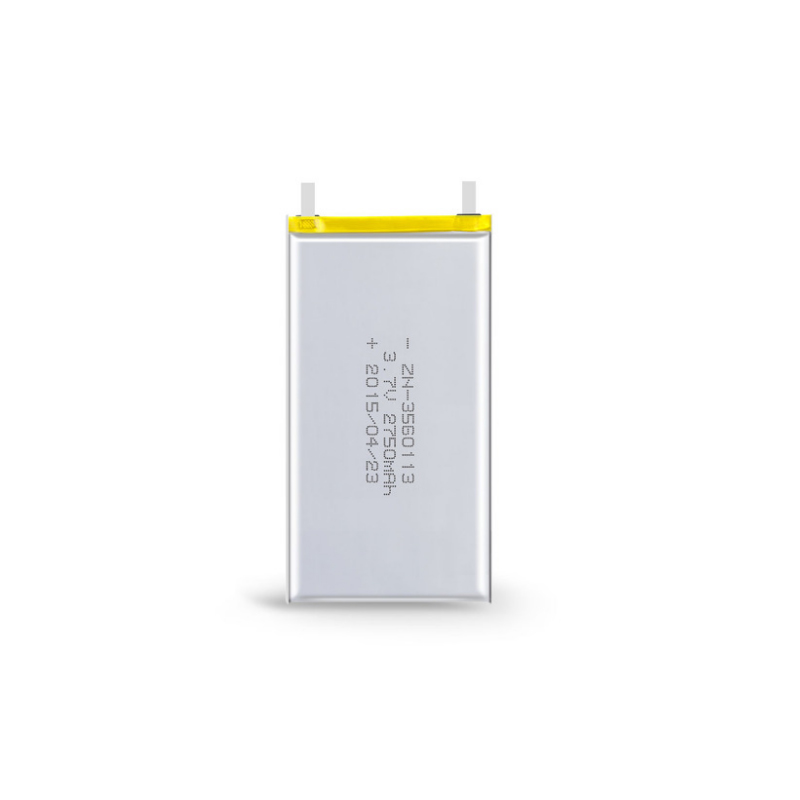

Bateria de lítio

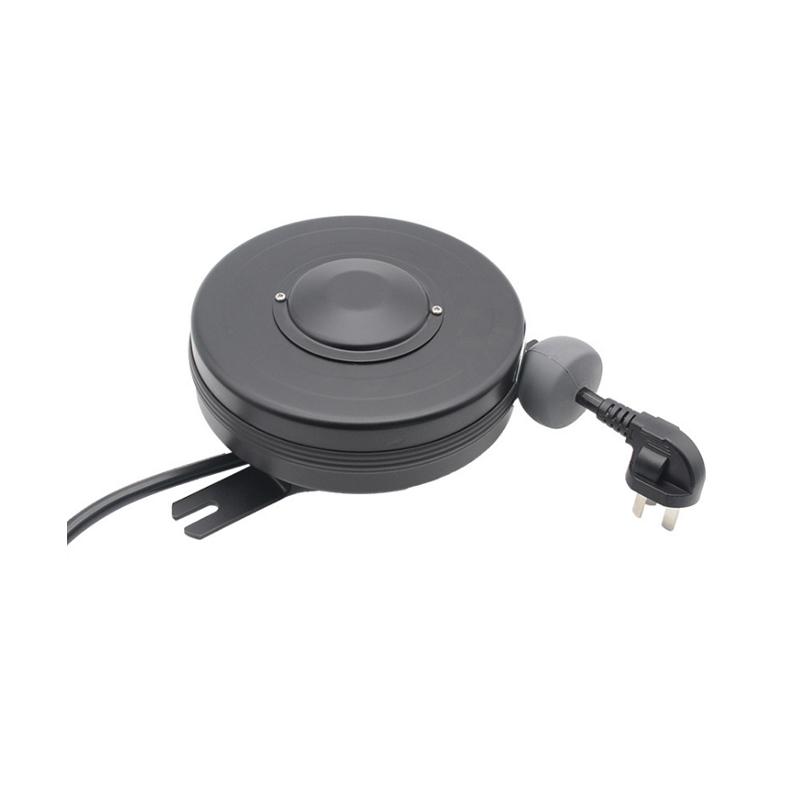

Carretel de extensão de energia
