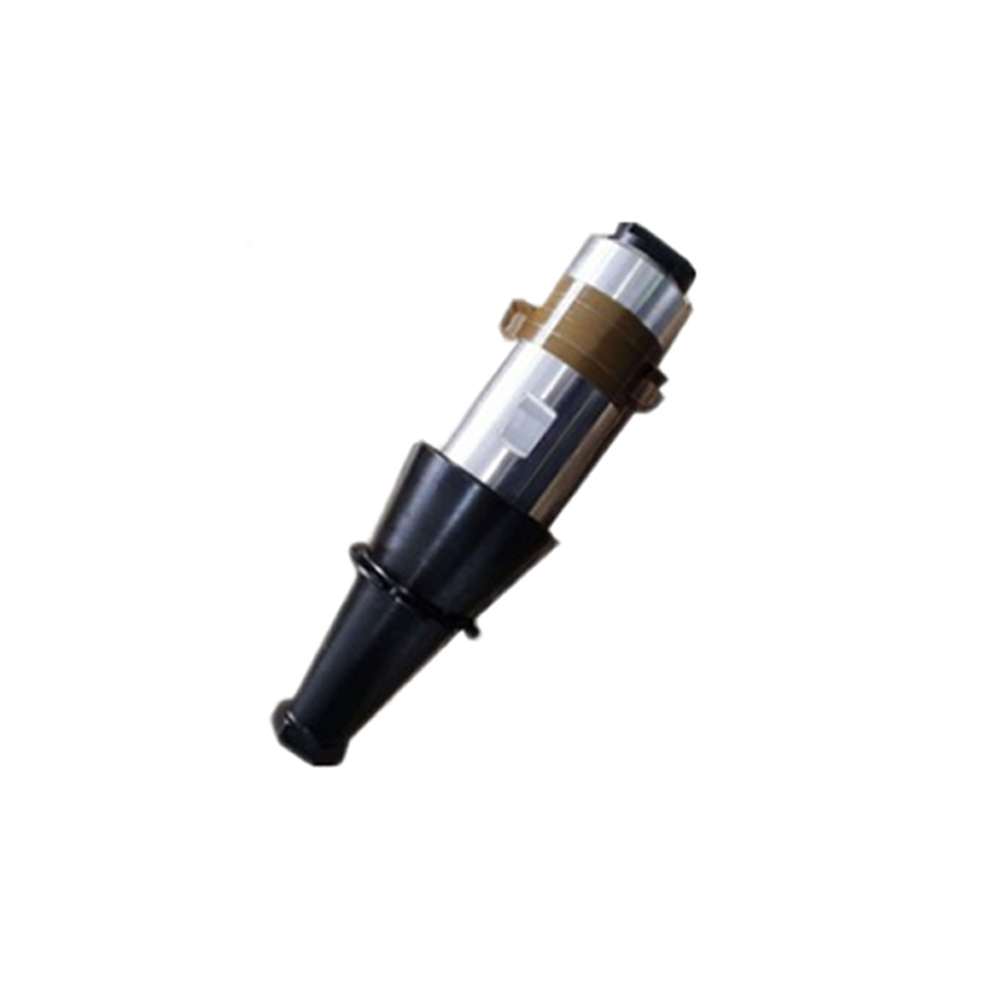

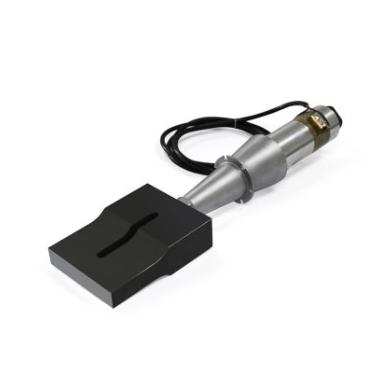

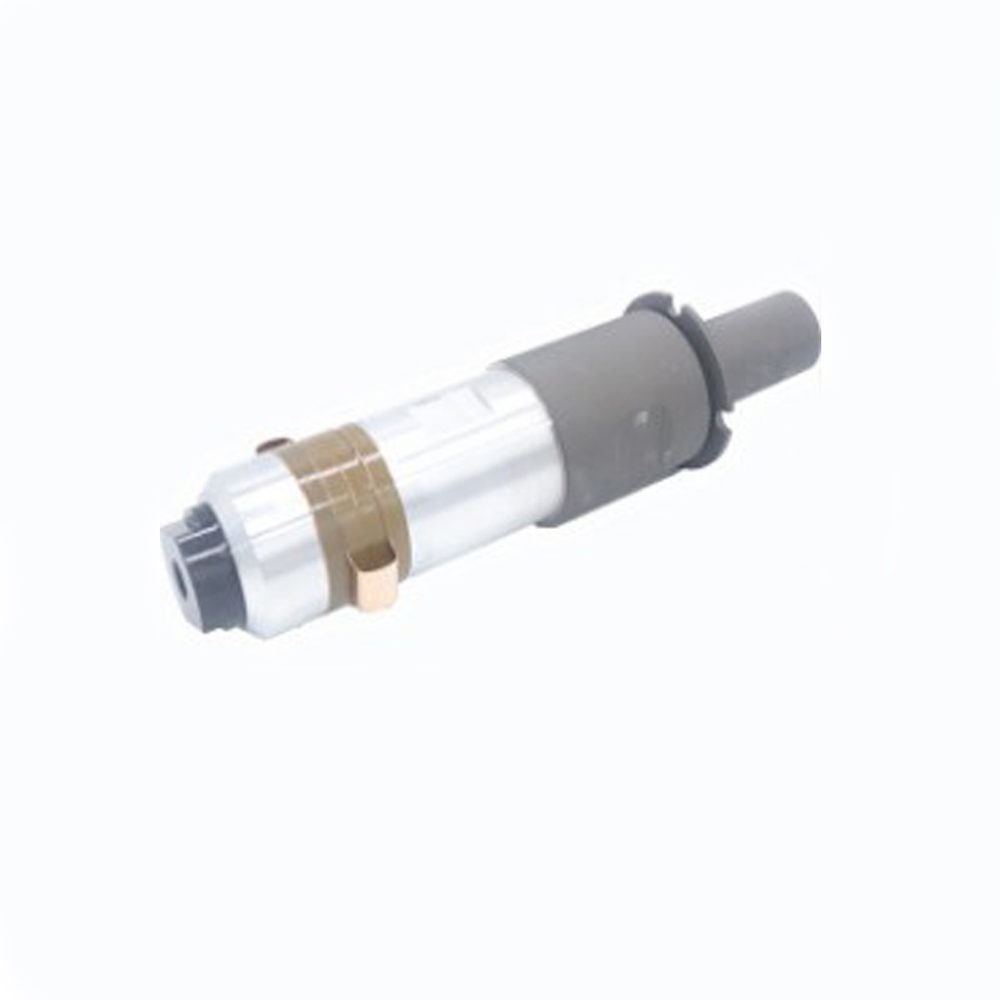

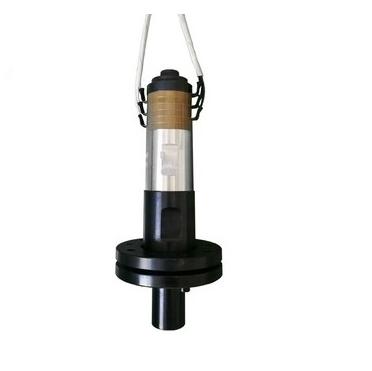

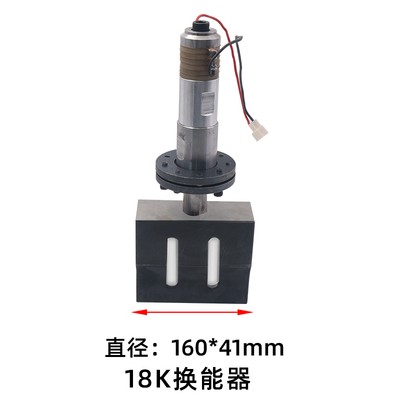

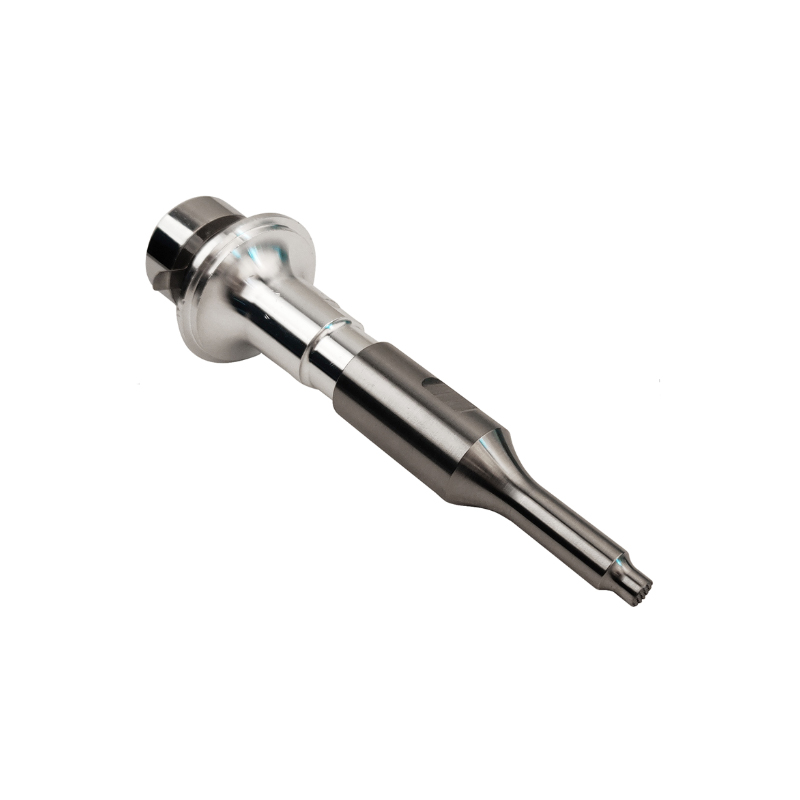

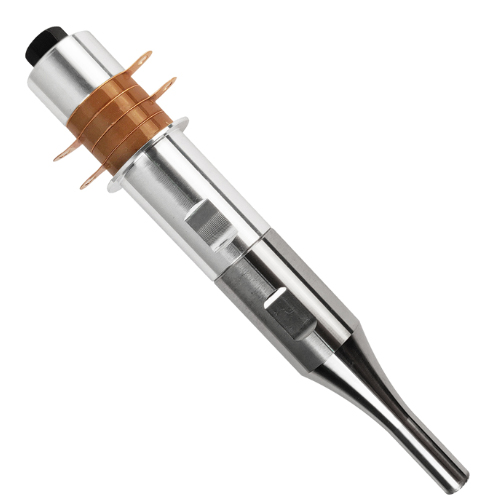

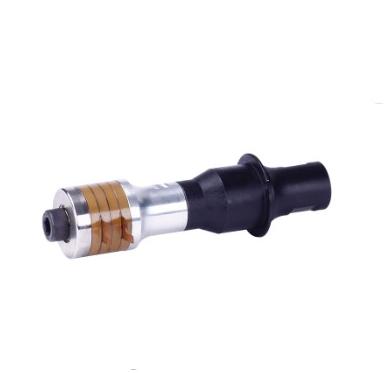

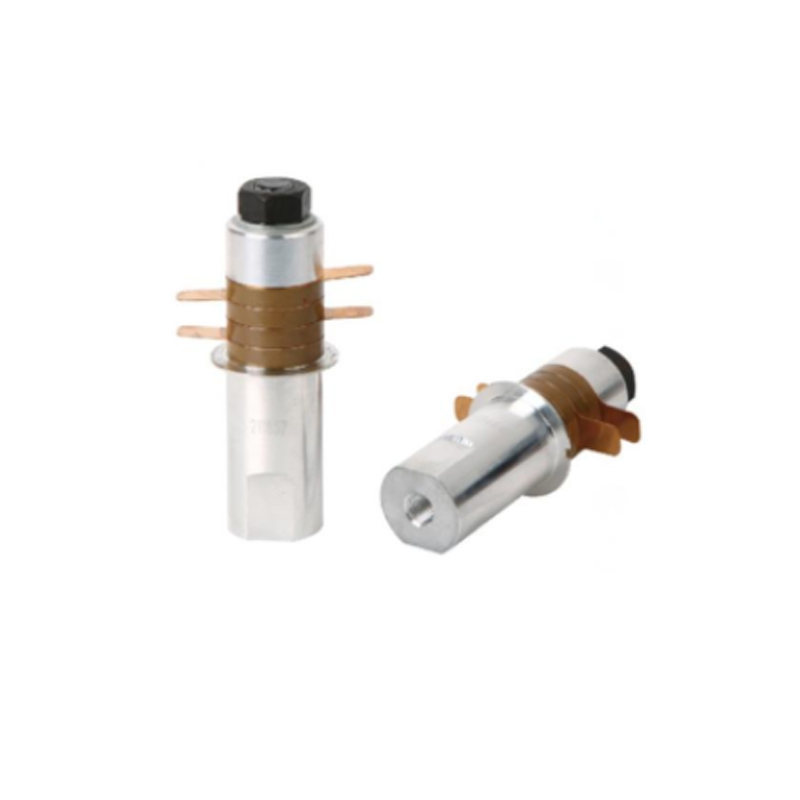

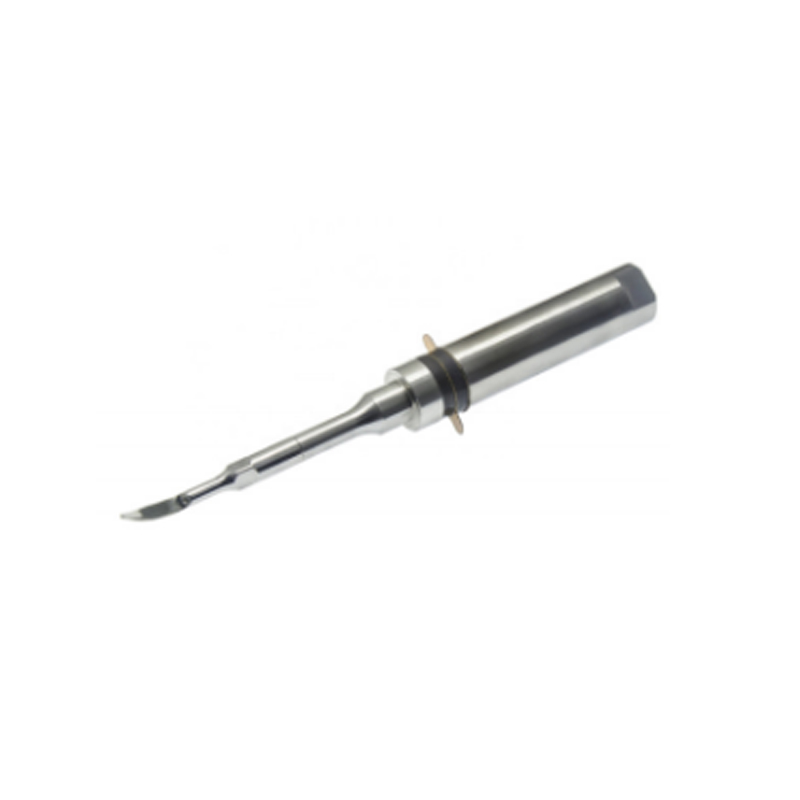

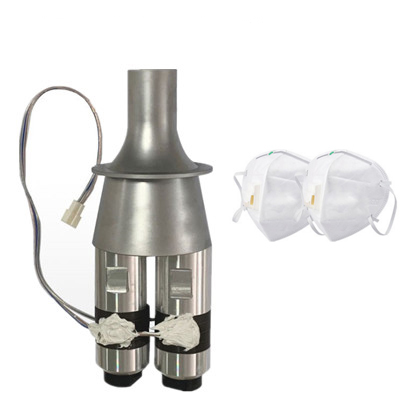

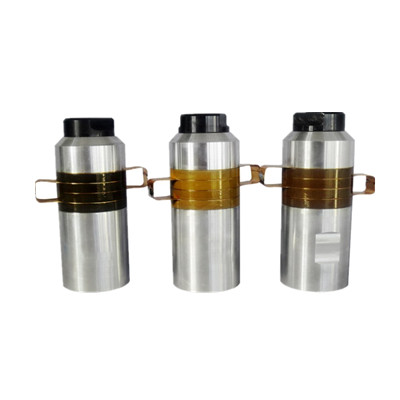

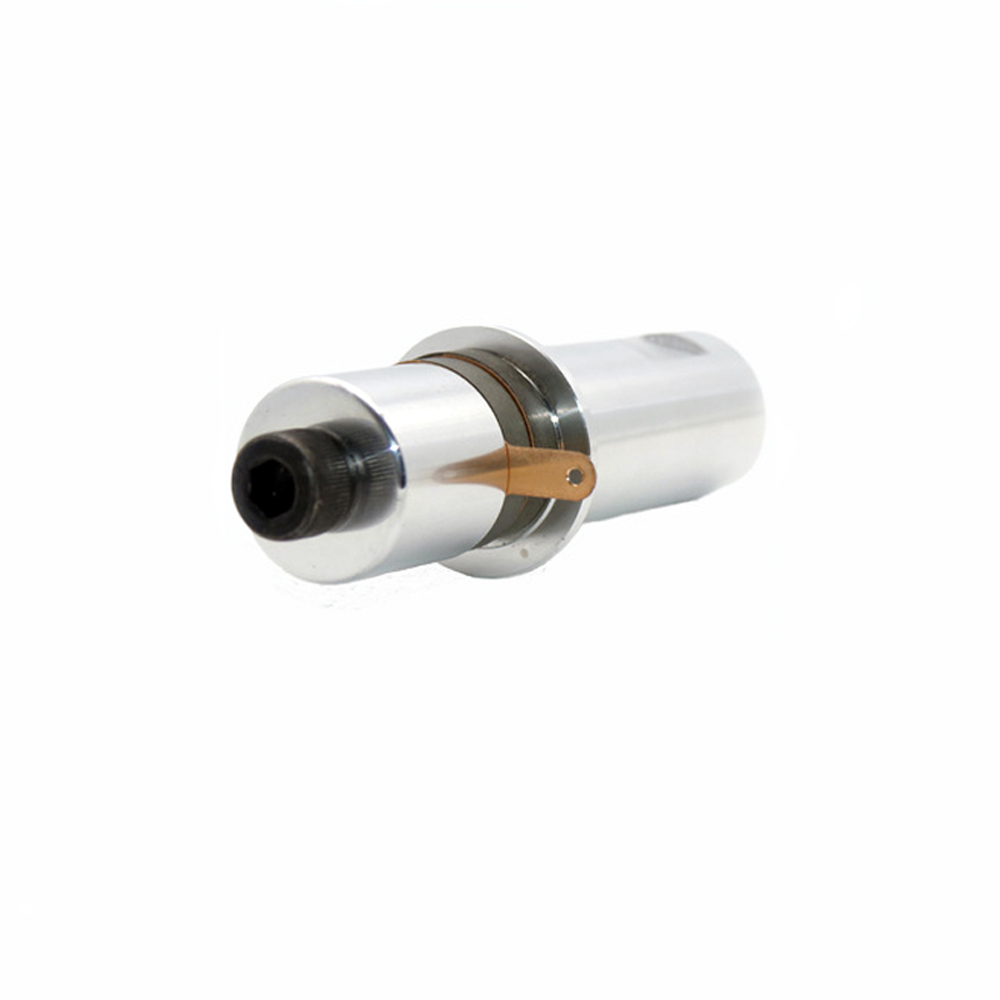

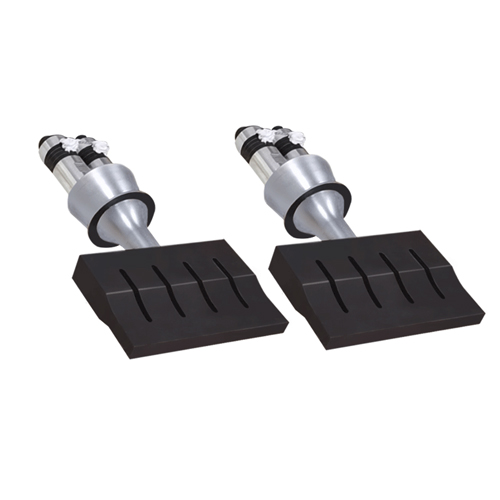

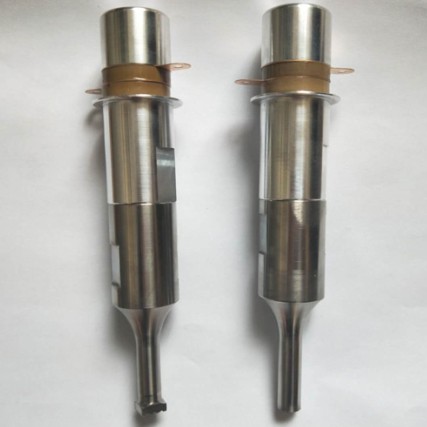

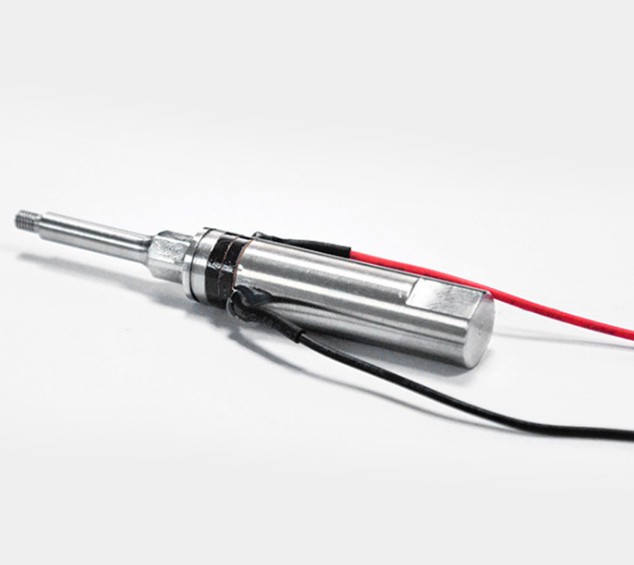

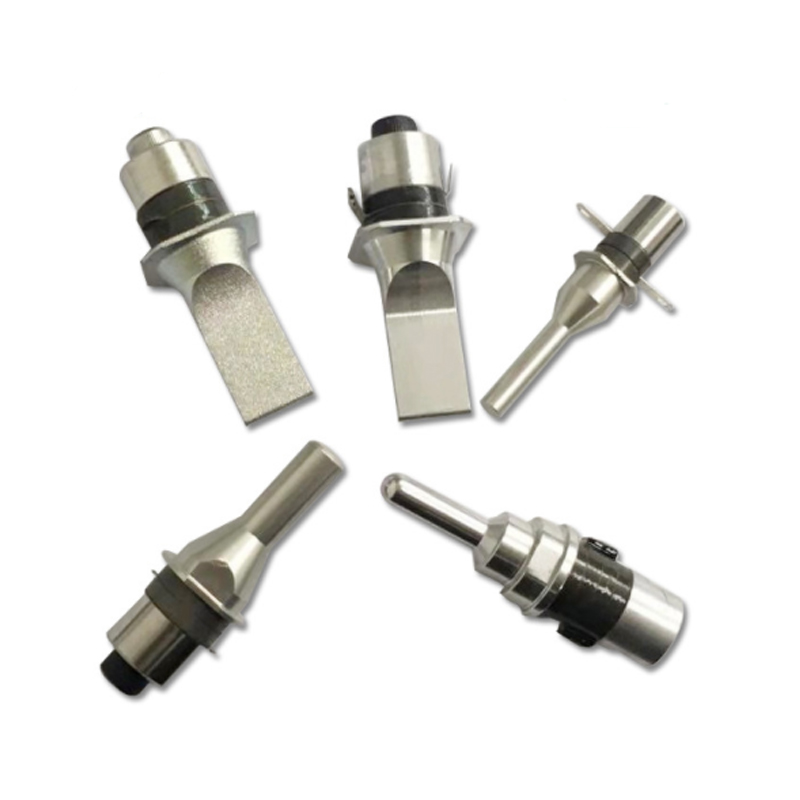

Transdutor ultrassônico FBelec
A função do transdutor do soldador ultrassônico é converter a energia elétrica de entrada em energia mecânica (ou seja, ultrassônica) e depois transmiti-la, enquanto consome uma pequena parte da energia.
O problema técnico dos Transdutores para Soldagem Ultrassônica é projetar um transdutor ultrassônico com grande distância de ação e ampla banda de frequência.
O transdutor é composto de invólucro, camada correspondente, transdutor de disco cerâmico piezoelétrico, suporte, cabo de saída e receptor de conjunto de pratos. O transdutor de disco cerâmico piezoelétrico é feito de material piezoelétrico PZT-5 polarizado na direção da espessura. O receptor de conjunto de pratos é composto por 8 ~ 16 transdutores de pratos, dois anéis de metal e arruelas de borracha. A distância de ação da invenção é superior a 35m, a largura de banda de frequência atinge 10kHz e pode detectar alvos de longa distância movendo-se em alta velocidade.
*A maioria dos transdutores de soldagem por ultrassom da FBelec estão em estoque. Bem-vindo ao comprar
*A FBelec também oferece produtos customizados.
Quais são os problemas comuns do transdutor de potência ultrassônico?
1. Quando o vibrador ultrassônico está úmido, o plugue conectado ao transdutor pode ser verificado com um megôhmetro . A situação básica pode ser avaliada verificando a resistência do isolamento. Geralmente, a resistência de isolamento deve ser superior a 5 megaohm. Se o valor da resistência de isolamento não puder ser alcançado, o transdutor geralmente está úmido. Coloque todo o transdutor (excluindo o invólucro de plástico pulverizado) no forno e ajuste-o a cerca de 100 ℃ para secar por 3 horas, ou use um secador de cabelo elétrico para remover a umidade até que o valor de resistência esteja normal.
2. Quando o vibrador do transdutor é aceso e o material cerâmico está quebrado, isso pode ser verificado a olho nu e um megômetro . Geralmente, é usado como medida de tratamento de emergência para desconectar vibradores danificados individuais, o que não afetará o uso normal de outros vibradores.
Para degomagem vibratória, nossos Boosters Ultrassônicos ou Soldadores Ultrassônicos adotam processo de dupla garantia de cimentação e fixação de parafusos, o que não ocorrerá em circunstâncias normais.
Perfuração de superfície vibratória em aço inoxidável. Geralmente, a perfuração da superfície vibratória pode ocorrer quando o transdutor é usado em plena carga por 10 anos.
Quais são as aplicações dos conversores ultrassônicos?
O transdutor ultrassônico é amplamente utilizado. Pode ser dividido em indústria, agricultura, transporte, vida, tratamento médico e militar . De acordo com as funções realizadas , é dividido em processamento ultrassônico, limpeza ultrassônica, detecção ultrassônica, detecção, monitoramento, telemetria, controle remoto, etc. É dividido em líquido, gás, organismo , etc. Pode ser dividido em ultrassom de potência, ultrassom de detecção, imagem ultrassônica , etc.
Transformador cerâmico piezoelétrico
O transformador cerâmico piezoelétrico usa o efeito piezoelétrico do corpo piezoelétrico após a polarização para realizar a saída de tensão. A parte de entrada é acionada por sinal de tensão senoidal e vibra através do efeito piezoelétrico inverso. A onda de vibração é acoplada mecanicamente à parte de saída através das partes de entrada e saída, e a parte de saída gera carga através do efeito piezoelétrico positivo para realizar as duas transformações de energia elétrica, energia mecânica e energia elétrica do corpo piezoelétrico, de modo a obter a maior tensão de saída na frequência ressonante do transformador piezoelétrico. Comparado com o transformador eletromagnético, tem as vantagens de pequeno volume, peso leve, alta densidade de potência, alta eficiência, resistência à ruptura, resistência a altas temperaturas, sem medo de combustão, sem interferência eletromagnética e ruído eletromagnético, estrutura simples, fácil fabricação e fácil produção em massa. Tornou-se um componente alternativo ideal do transformador eletromagnético em alguns campos. Esses transformadores são usados para conversores de comutação, notebooks, drivers de lâmpadas neon, etc.
Motor ultrassônico
O motor ultrassônico usa o estator como transdutor, usa o efeito piezoelétrico inverso do cristal piezoelétrico para fazer o estator do motor vibrar na frequência ultrassônica e, em seguida, transfere energia pelo atrito entre o estator e o rotor para fazer o rotor girar. O motor ultrassônico tem as vantagens de pequeno volume, grande torque, alta resolução, estrutura simples, acionamento direto, sem mecanismo de freio e sem mecanismo de rolamento. Essas vantagens conduzem à miniaturização do dispositivo. Os motores ultrassônicos são amplamente utilizados em instrumentos ópticos, lasers, microeletrônica de semicondutores, máquinas e instrumentos de precisão, robôs, medicina e bioengenharia.

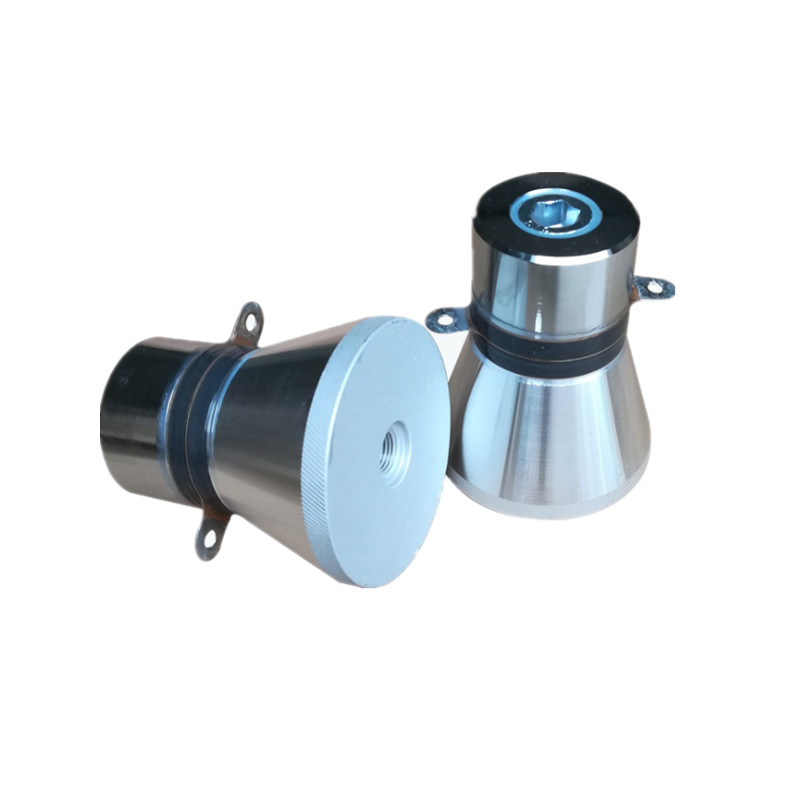

limpeza ultrassônica
O mecanismo de limpeza ultrassônica consiste em usar efeitos físicos como cavitação, pressão de radiação e fluxo sonoro quando a onda ultrassônica se propaga no fluido de limpeza para remover mecanicamente a sujeira das peças de limpeza e promover a reação química entre o fluido de limpeza e a sujeira para atingir o objetivo de limpar objetos. A frequência usada pela máquina de limpeza ultrassônica pode ser de 10 ~ 500 kHz de acordo com o tamanho e finalidade do objeto de limpeza, geralmente 20 ~ 50 kHz. Com o aumento da frequência do transdutor ultrassônico, vibrador langzhiwan, vibrador longitudinal, vibrador de espessura, etc. No aspecto da miniaturização, existem também a vibração radial e a vibração de flexão do vibrador de disco. A limpeza ultrassônica tem sido cada vez mais utilizada em diversos setores, como indústria, agricultura, equipamentos domésticos, eletrônicos, automóveis, borracha, impressão, aeronaves, alimentos, hospitais e pesquisas médicas.

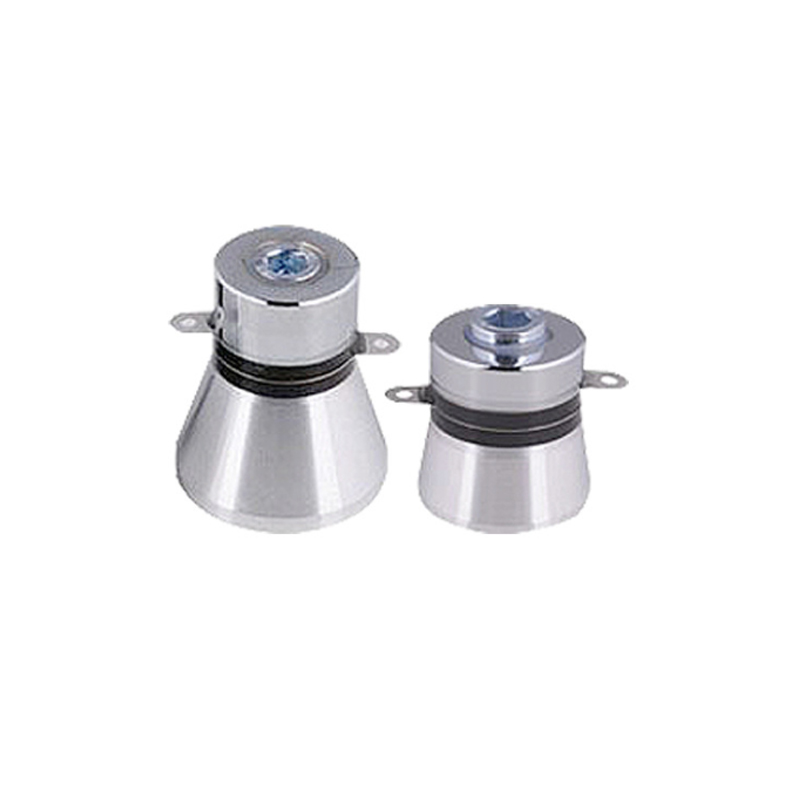

Transitor de soldagem ultrassônica
A soldagem ultrassônica inclui soldagem ultrassônica de metal e soldagem ultrassônica de plástico. A tecnologia de soldagem plástica ultrassônica tem sido amplamente utilizada. Ele usa a vibração ultrassônica gerada pelo transdutor para transmitir a energia da vibração ultrassônica para a área de soldagem através da soldagem superior. Devido à grande resistência acústica na junção das duas soldagens, será gerada alta temperatura local para derreter o plástico e completar o trabalho de soldagem sob a ação da pressão de contato. A soldagem plástica ultrassônica é conveniente para soldar peças que não podem ser soldadas por outros métodos de soldagem. Além disso, também economiza custos dispendiosos de moldes de produtos plásticos, reduz o tempo de processamento, melhora a eficiência da produção e tem características de economia, velocidade e confiabilidade.
Usinagem ultrassônica
Quando o microabrasivo é adicionado à peça de trabalho com uma certa pressão estática junto com a ferramenta de usinagem ultrassônica, o mesmo formato da ferramenta pode ser usinado. Durante o processamento, o transdutor precisa produzir uma amplitude de 15 ~ 40 mícrons a uma frequência de 15 ~ 40 kHz. As ferramentas ultrassônicas fazem o abrasivo na superfície da peça impactar continuamente com força de impacto considerável, destroem a parte da radiação ultrassônica, quebram o material e atingem o objetivo de remover o material. O processamento ultrassônico é usado principalmente no processamento de materiais frágeis e duros, como gemas, jade, mármore, ágata e metal duro, bem como no processamento de furos de formatos especiais e furos finos e profundos. Além disso, ao adicionar vibração do transdutor ultrassônico às ferramentas de corte comuns, também pode melhorar a precisão e a eficiência.
Perda de peso ultrassônica
Utilizando o efeito de cavitação do transdutor ultrassônico e da vibração micromecânica, o excesso de células de gordura sob a epiderme humana é quebrado, emulsionado e descarregado do corpo, de modo a atingir o objetivo de perda de peso e modelagem. Esta é uma nova tecnologia desenvolvida internacionalmente na década de 1990. Zocch I, da Itália, usou pela primeira vez desengordurante ultrassônico na cama e obteve sucesso, criando um precedente para cirurgia plástica e beleza. A tecnologia de desengorduramento ultrassônico desenvolveu-se rapidamente no país e no exterior.
Criação ultrassônica
A irradiação ultrassônica de sementes de plantas com frequência e intensidade adequadas pode melhorar a taxa de germinação das sementes, reduzir a taxa de míldio, promover o crescimento das sementes e melhorar a taxa de crescimento das plantas. De acordo com os dados, o ultrassom pode aumentar a taxa de crescimento de algumas sementes de plantas em 2 a 3 vezes.
Esfigmomanômetro eletrônico
O transdutor ultrassônico é usado para receber a pressão dos vasos sanguíneos. Quando o air bag pressuriza e comprime os vasos sanguíneos, o transdutor ultrassônico não consegue sentir a pressão dos vasos sanguíneos porque a pressão aplicada é maior que a pressão de vasodilatação; Quando o airbag é gradualmente esvaziado e a pressão do transdutor ultrassônico no vaso sanguíneo diminui até um determinado valor, as duas pressões atingem um equilíbrio. Neste momento, o transdutor ultrassônico pode sentir a pressão do vaso sanguíneo, que é a pressão sistólica do coração, e enviar um sinal de indicação através do amplificador para fornecer o valor da pressão arterial. Como o estetoscópio foi cancelado, o esfigmomanômetro eletrônico pode reduzir a intensidade de trabalho da equipe médica.
Telemetria e controle remoto
Em ambientes tóxicos, radioativos e outros ambientes agressivos, as pessoas não conseguem chegar perto do trabalho e precisam ser controladas remotamente; Interruptores elétricos como aparelhos de TV, ventiladores elétricos e luzes precisam de controle remoto. Transdutores ultrassônicos podem ser instalados. Por meio da transmissão remota, as ondas ultrassônicas são recebidas pelos transdutores receptores instalados no sistema de controle para converter sinais acústicos em sinais elétricos para acionar a chave.
Monitoramento de tráfego
No trânsito moderno, é muito necessário monitorar automaticamente a passagem e a contagem de veículos para dominar o funcionamento dos veículos. Se a estação de fiscalização de trânsito estiver equipada com transdutor ultrassônico e seus equipamentos auxiliares de envio e recepção, um pulso acústico retornará quando o veículo passar, e o número de veículos diários poderá ser obtido por contagem e acumulação. Um transdutor com transmissor e receptor é instalado na parte traseira do carro para evitar acidentes de colisão reversa. A instalação de transdutor ultrassônico piezoelétrico receptor em rodovia também pode monitorar o índice de ruído.
variando
O dispositivo ultrassônico de medição de distância também é chamado de régua. Ele mede o intervalo de tempo do pulso através de um transdutor de dupla finalidade. A régua de som pode medir a distância em até 10 m e a precisão pode chegar a alguns milésimos.
Detecção de vazamento e detecção de gás
Para o sistema de pressão, no ponto de vazamento, o ruído do jato é causado pela diferença de pressão interna e externa do vaso de pressão. Este ruído tem um espectro muito amplo. Para sistemas sem pressão, uma fonte de ondas ultrassônicas pode ser colocada no sistema fechado e então recebida do lado de fora do sistema fechado. Geralmente, quando não há vazamento, a amplitude do sinal medida é muito pequena ou não, e a amplitude do sinal tende a aumentar repentinamente no vazamento. A detecção de fluxo de gás também é um dos meios importantes na indústria química. Atualmente, existem muitos tipos de amplificação para detecção de fluxo, como medidor de vazão flutuante, etc. Porém, a principal vantagem do uso do transdutor ultrassônico é que ele não atrapalha o fluxo do fluido.
aquisição de informação
A fim de realizar as funções de caminhada livre no espaço e identificação de objetos, o robô inteligente não deve usar apenas transdutor ultrassônico para orientação cega e de alcance, mas também identificação de imagem. Portanto, um pequeno conjunto de transdutores ultrassônicos é necessário para realizar múltiplas funções, o que se tornará um importante tópico de pesquisa e atrairá muitos cientistas para trabalhar nele.
