o que é motor de direção?

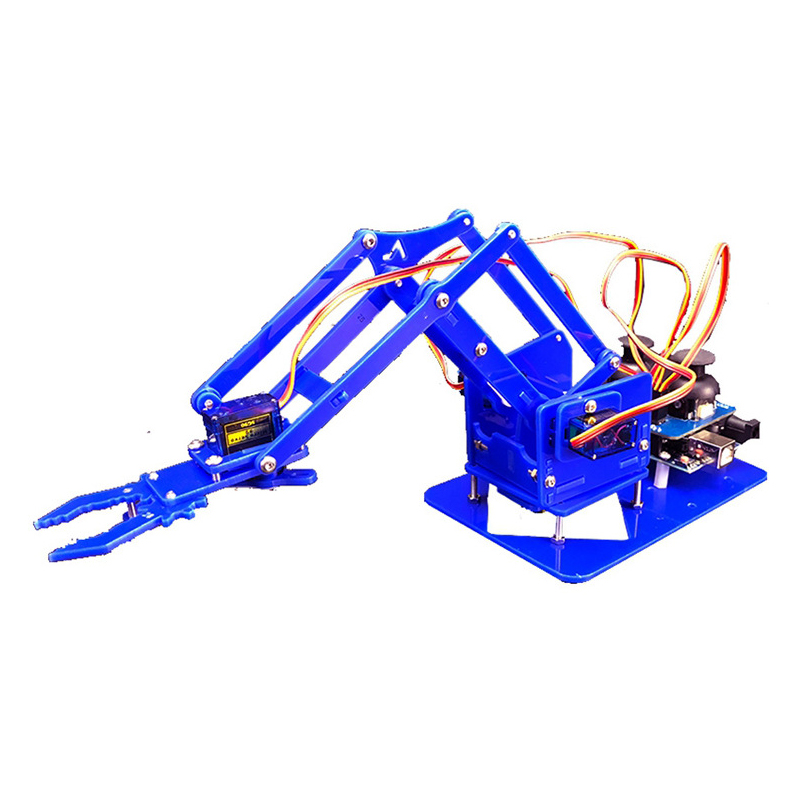

Arduino Steering é um servo driver de posição "ângulo", adequado para sistemas de controle que precisam alterar e manter o ângulo. Atualmente, tem sido amplamente utilizado em brinquedos de controle remoto de alta qualidade, modelos de aeronaves e robôs. O mecanismo de direção é comumente conhecido como servo motor. Este artigo realiza o controle da caixa de direção por meio da biblioteca oficial de acionamentos.
1. Introdução ao robô Arduino de direção

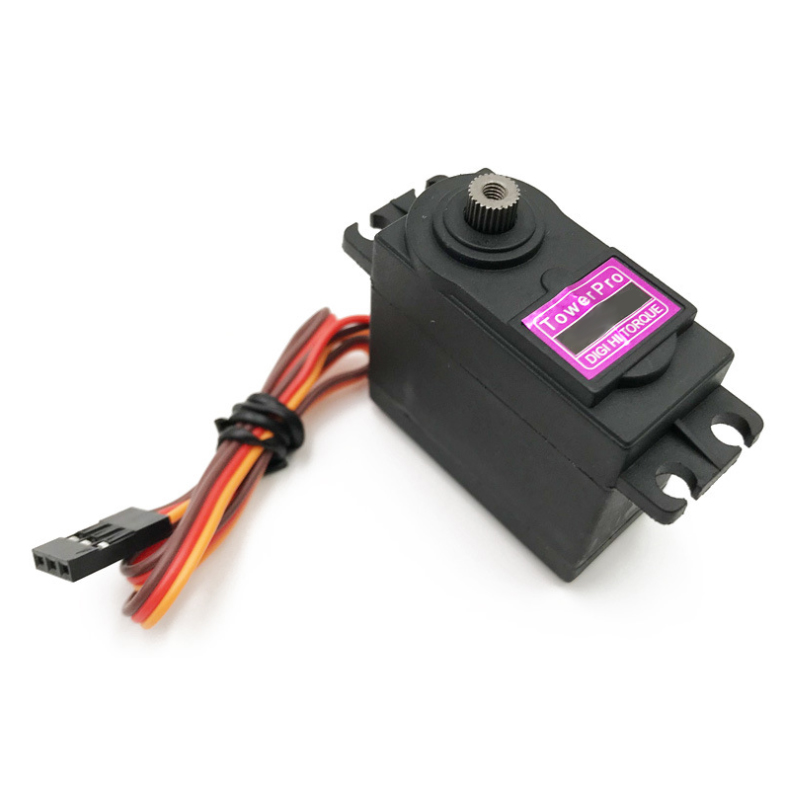

Composição estrutural

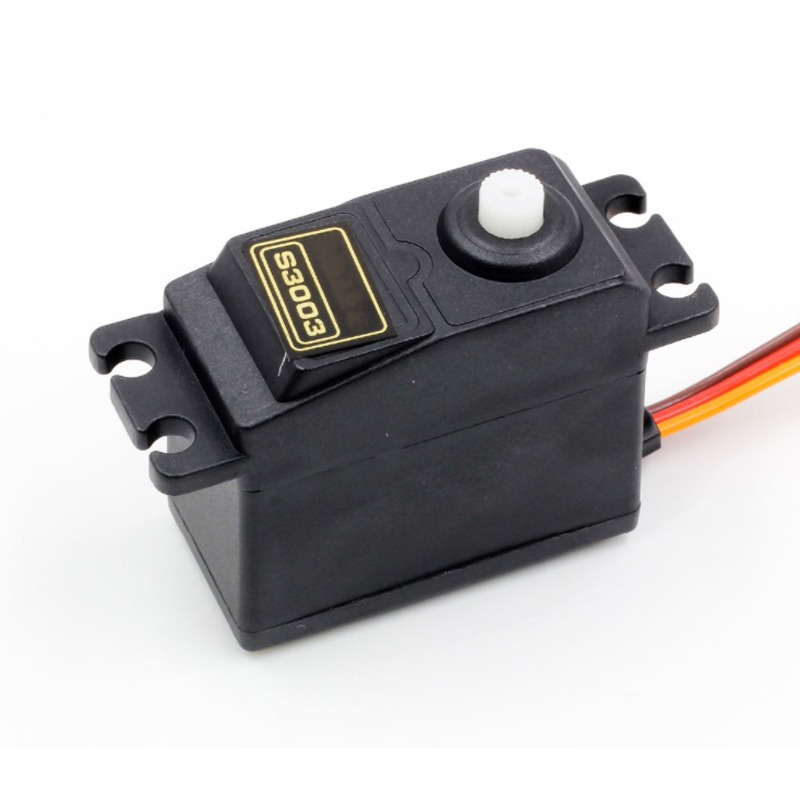

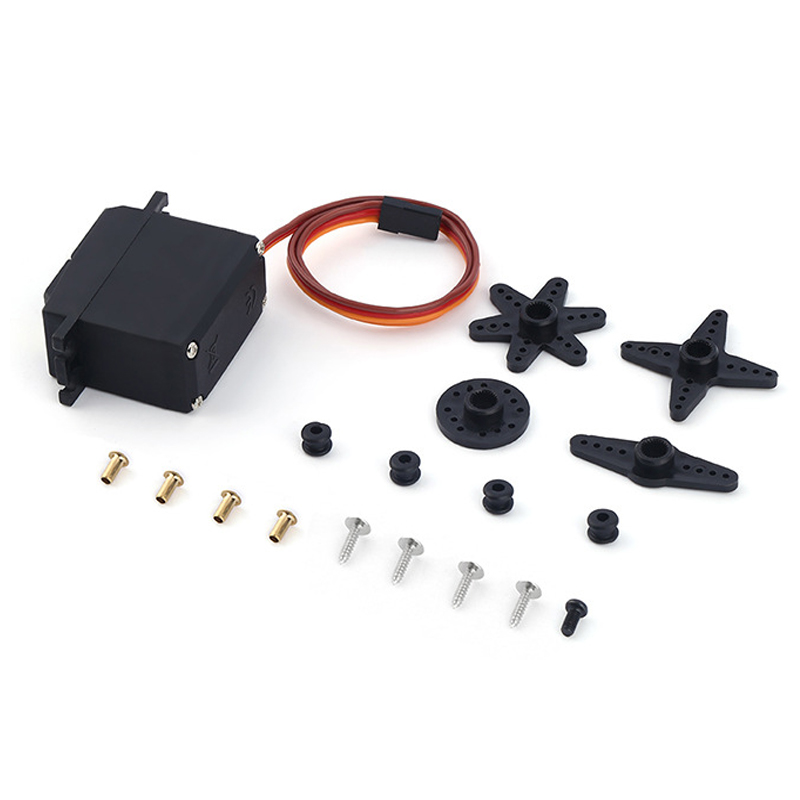

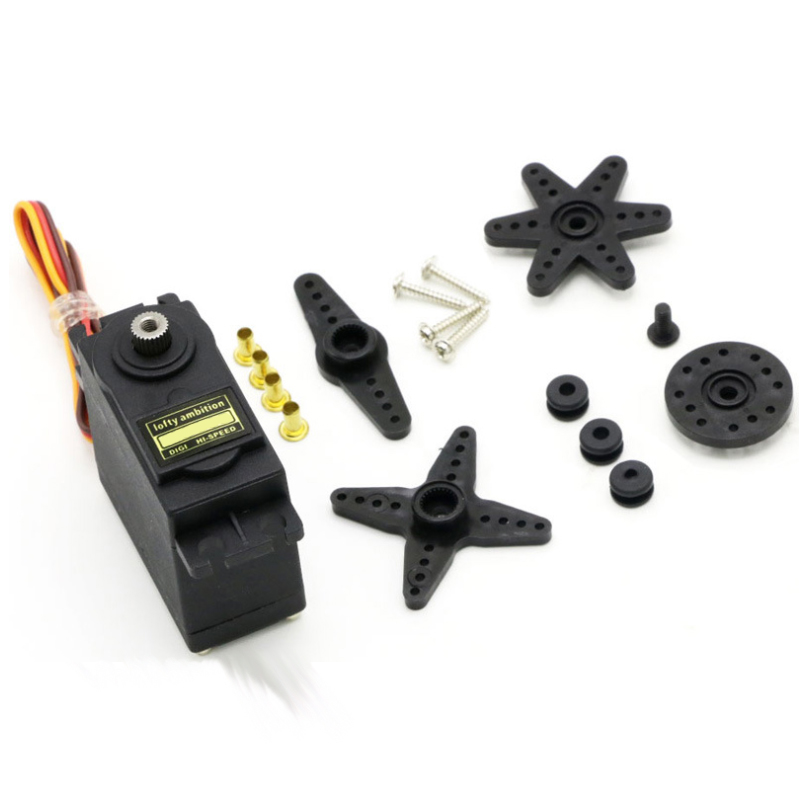

o servo motor para a direção é na verdade um servo driver de posição, que é composto principalmente de carcaça, placa de circuito, motor sem núcleo, engrenagem e detector de posição.
princípio de trabalho
Existe um circuito de referência dentro da caixa de direção, que gera um sinal de referência com período de 20ms e largura de 1,5ms. A tensão de polarização DC obtida é comparada com a tensão do potenciômetro para obter a saída da diferença de tensão. Depois de avaliar a direção do IC da placa de circuito, acione o motor sem núcleo para começar a girar, transmita a potência ao braço oscilante através da engrenagem de redução e envie de volta o sinal pelo detector de posição para avaliar se ele está no lugar. Carro robô de direção servo
O ângulo de rotação da caixa de direção é realizado ajustando o ciclo de trabalho do sinal PWM de "modulação por largura de pulso". O período do sinal PWM padrão é fixado em 20ms. Teoricamente, a distribuição da largura de pulso deveria estar entre 1ms e 2ms; na verdade, pode estar entre 0,5ms e 2,5ms. A largura do pulso corresponde ao ângulo de rotação de 0° - 180°. Diferentes fabricantes e diferentes modelos de direção também serão diferentes.
Controle PWM do motor de direção
Fiação externa

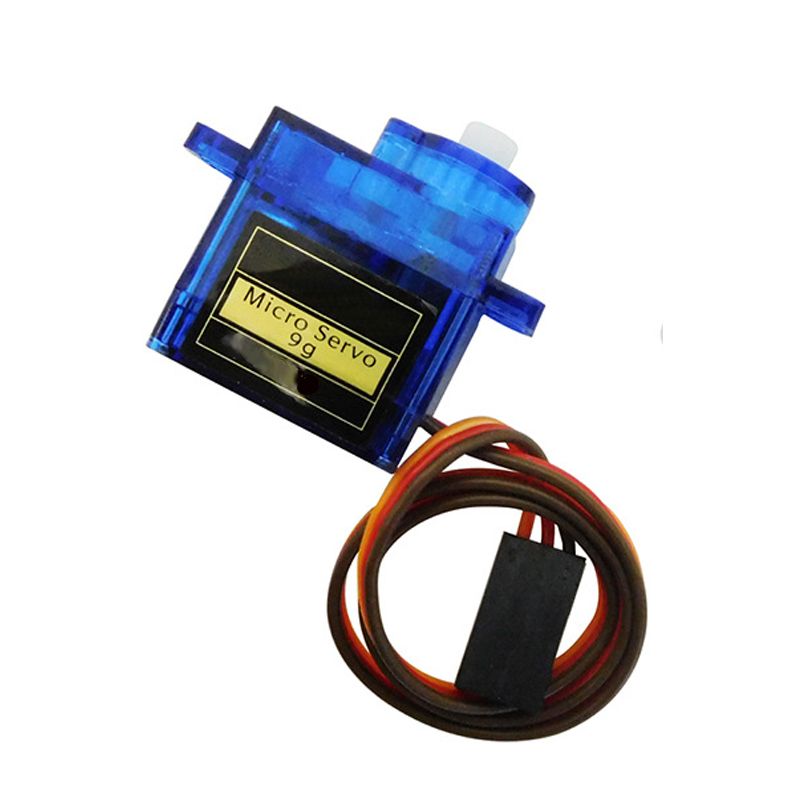

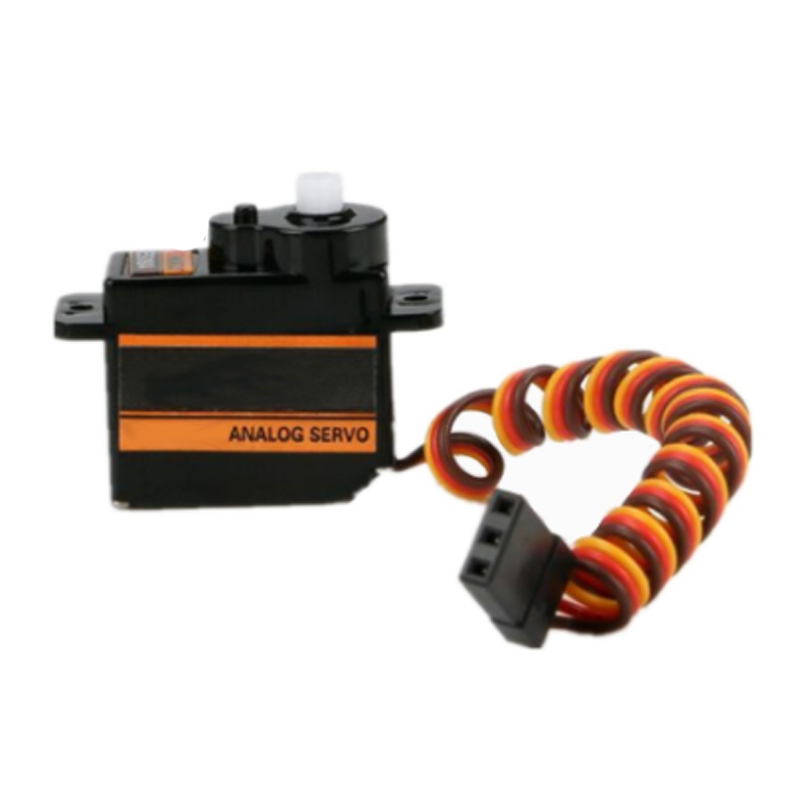

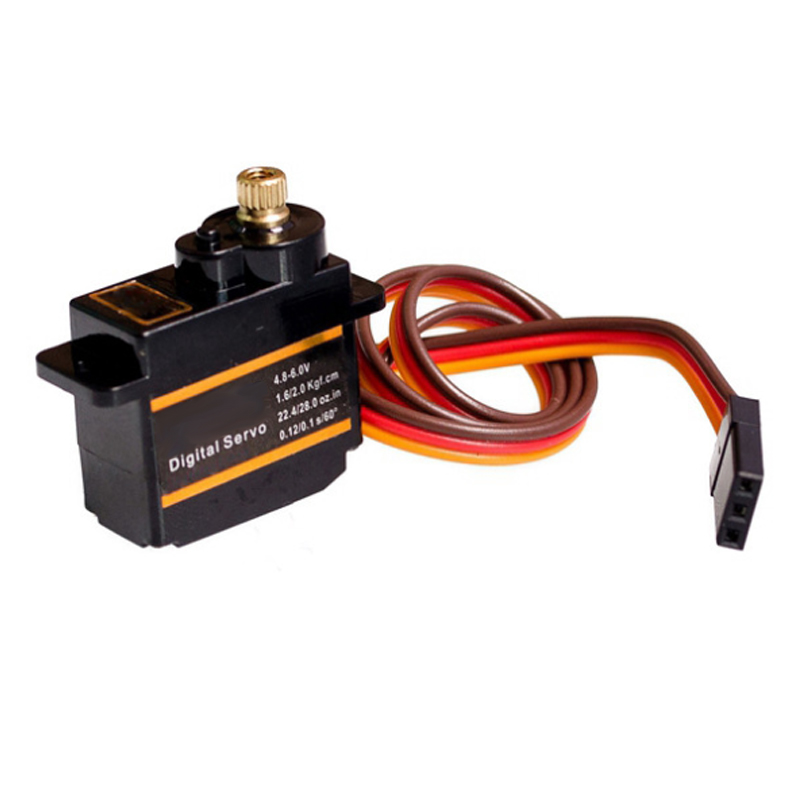

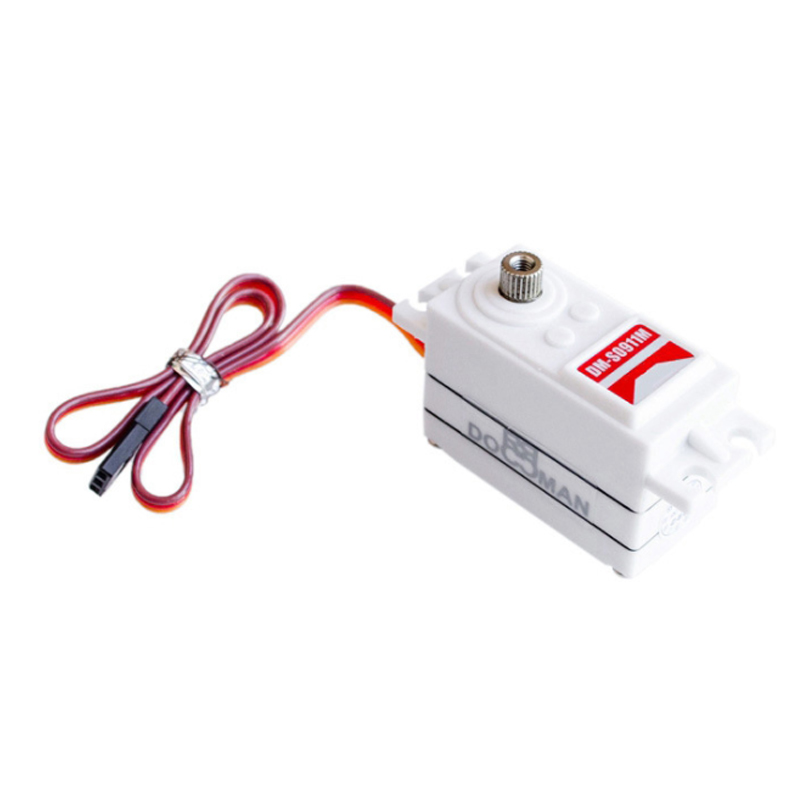

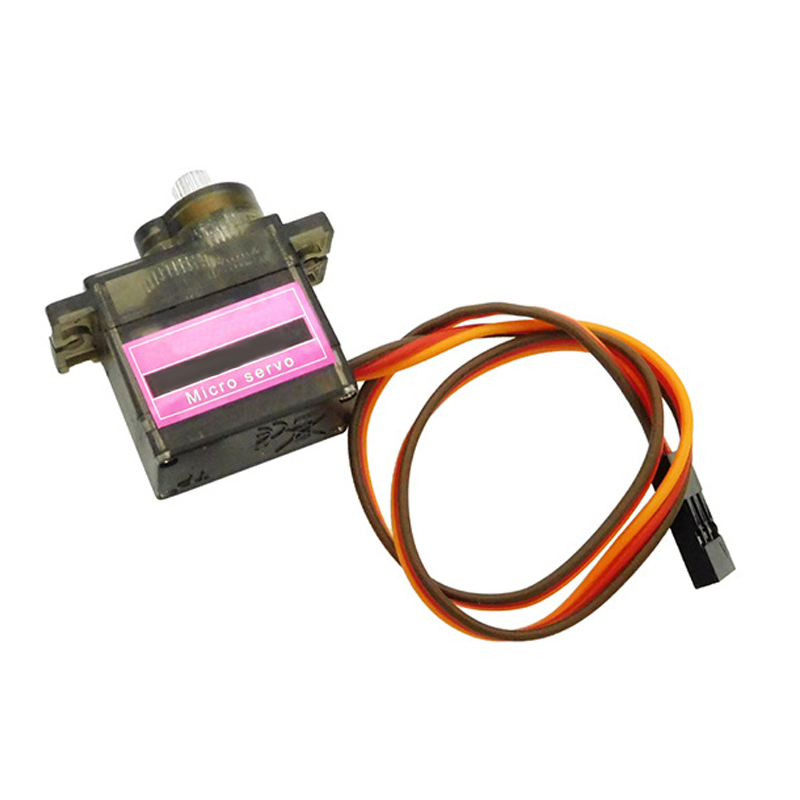

Geralmente, a caixa de direção é conectada externamente por três fios, que se distinguem por três cores: marrom, vermelho e laranja. Devido às diferentes marcas, as cores também variam. Marrom é o fio terra, vermelho é o fio positivo da fonte de alimentação e laranja é o fio de sinal.

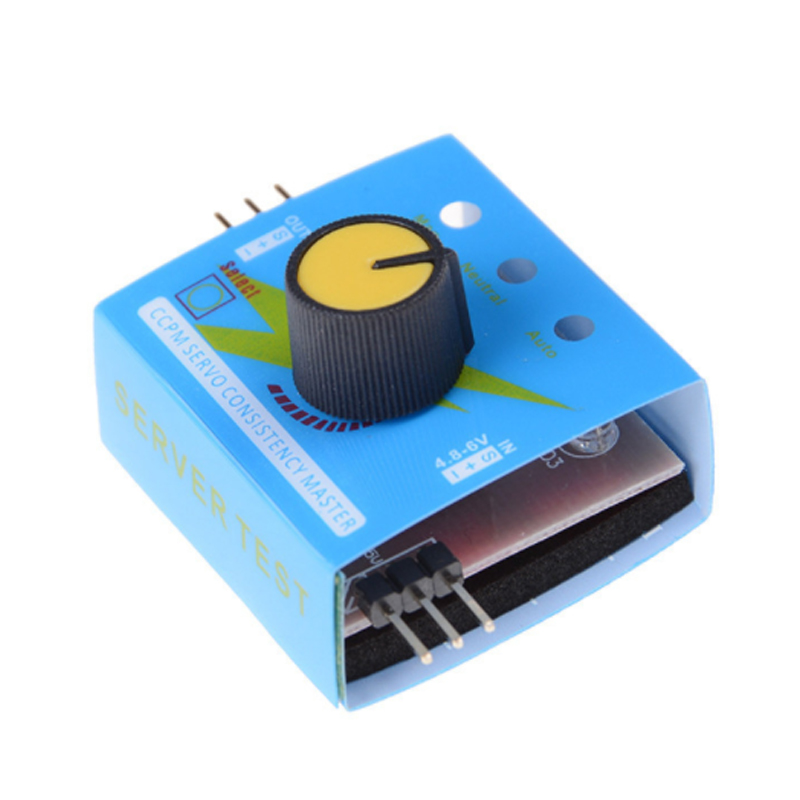

Devido à capacidade limitada de acionamento do Arduino , quando vários mecanismos de direção precisam ser controlados, é necessária uma fonte de alimentação externa e uma placa de controle especial do mecanismo de direção.
