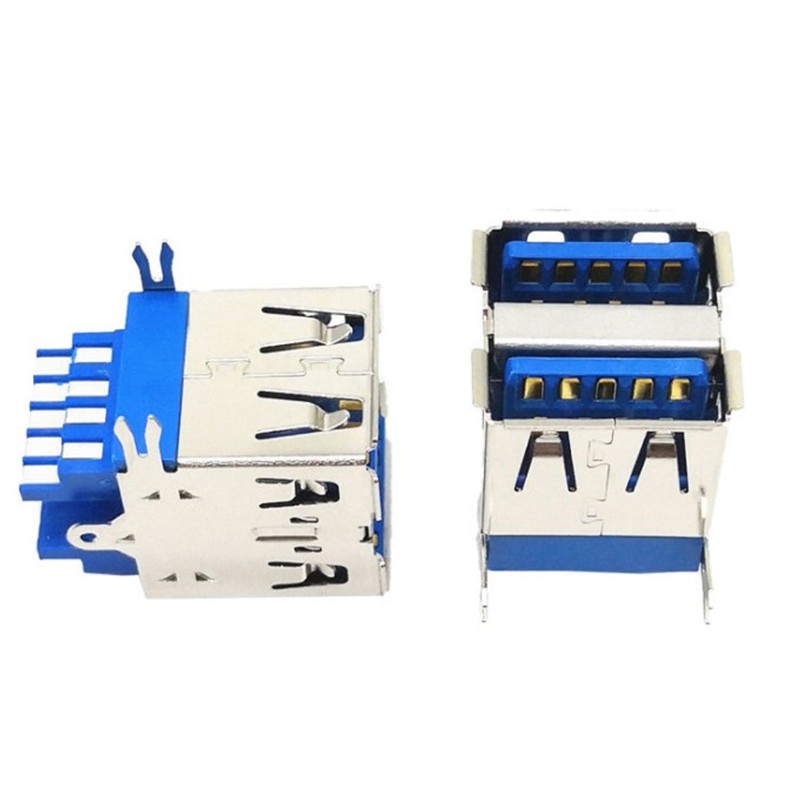

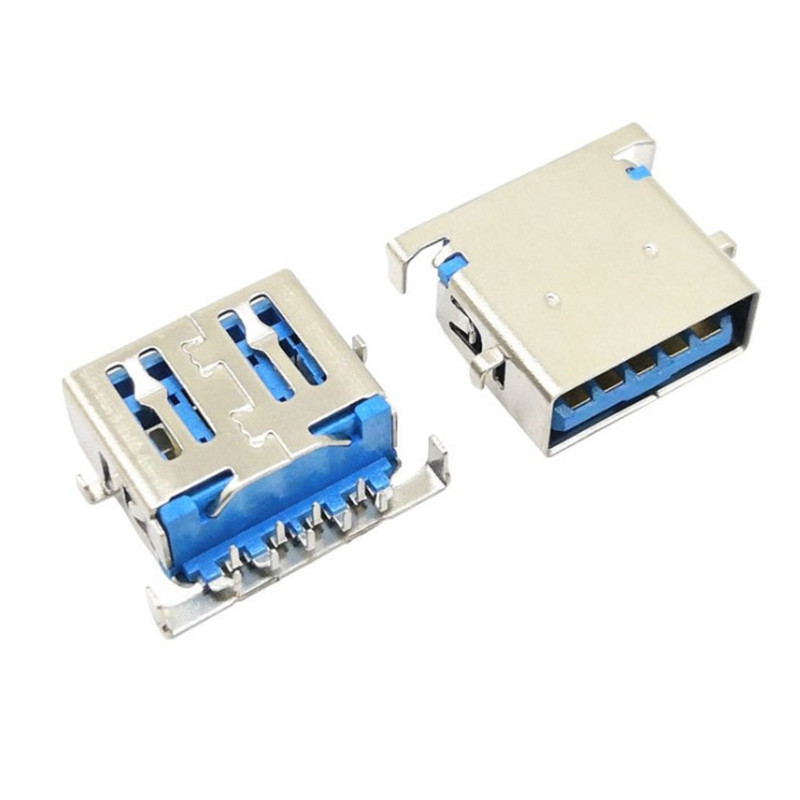

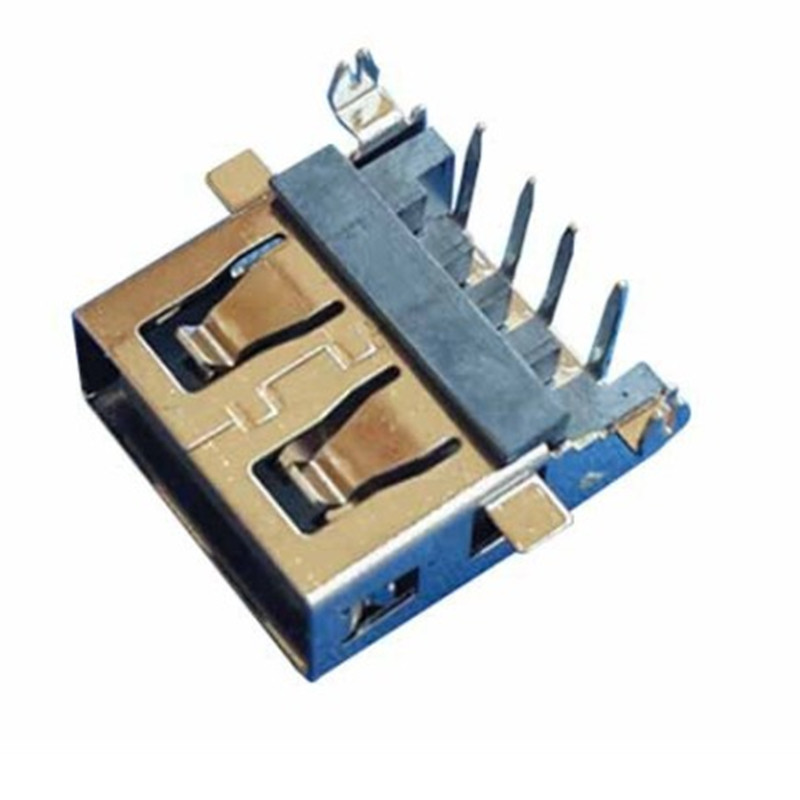

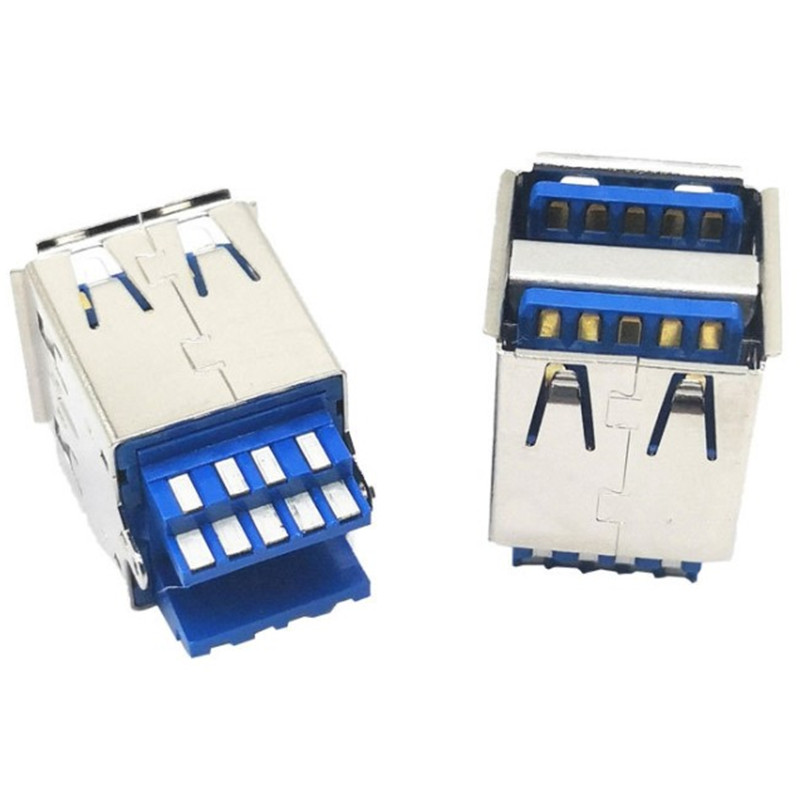

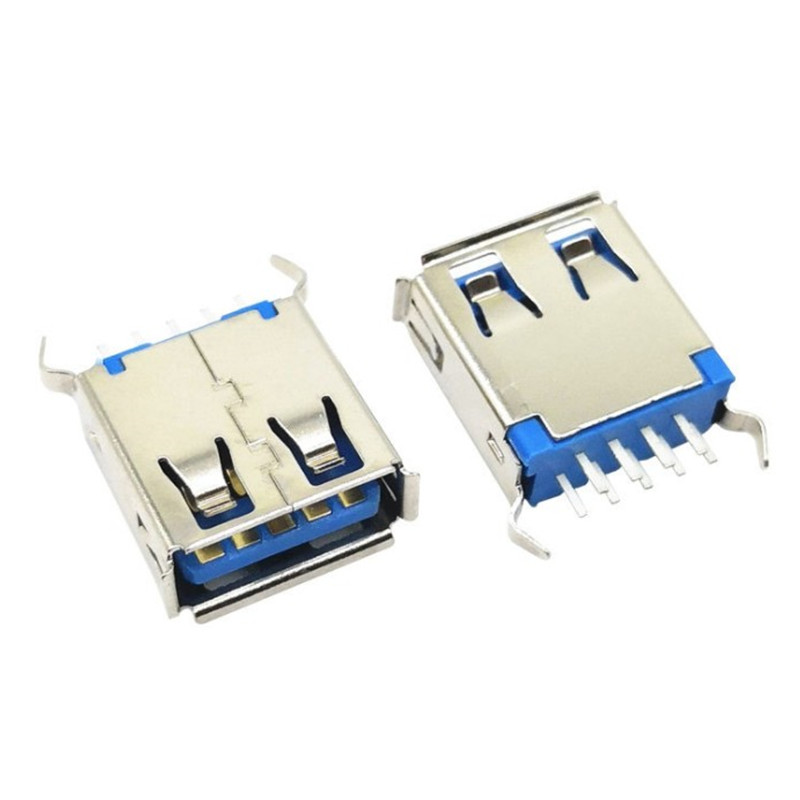

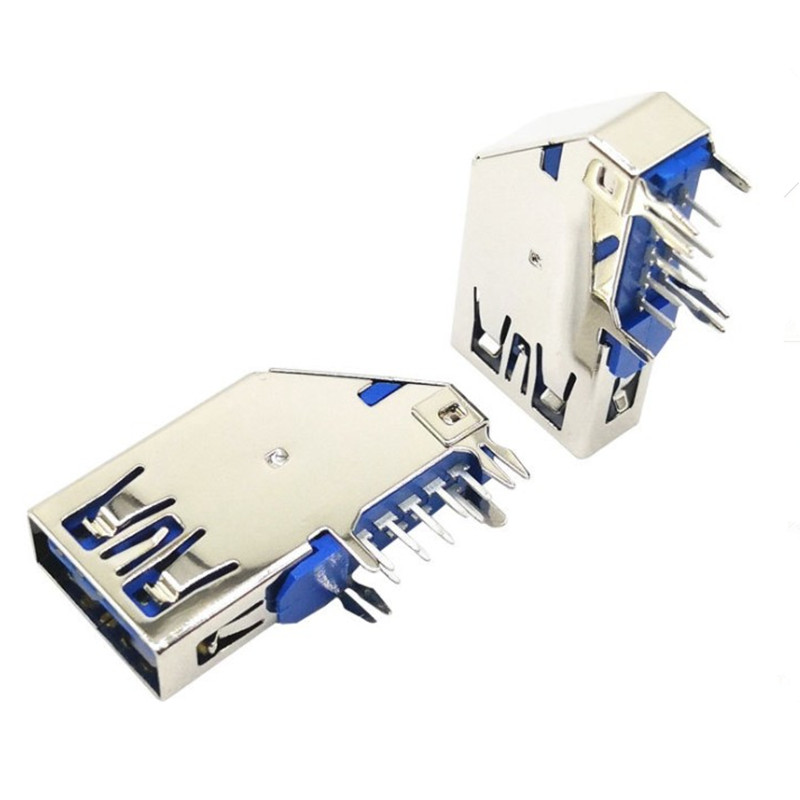

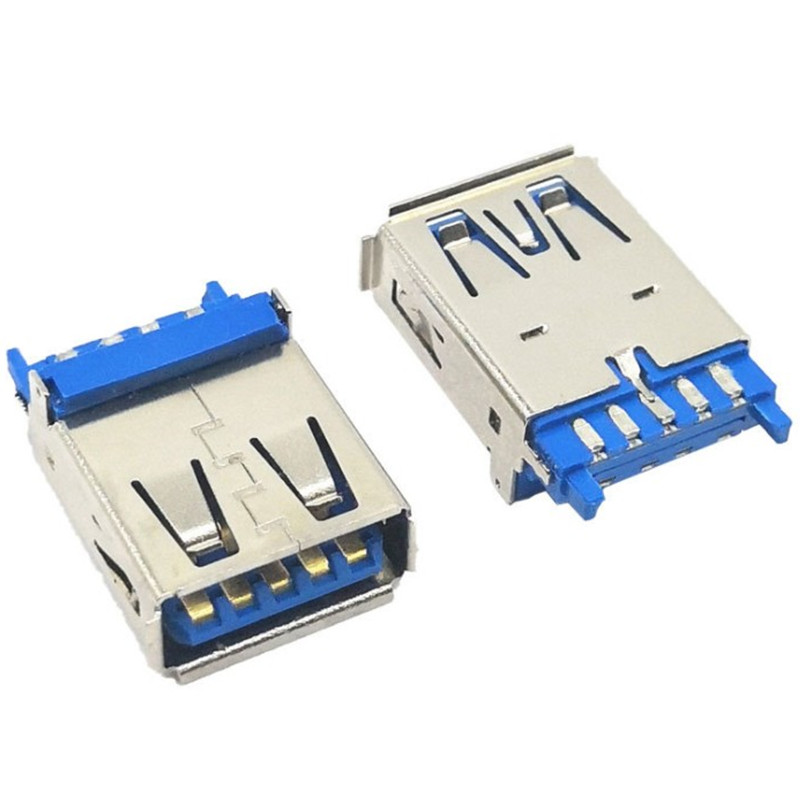

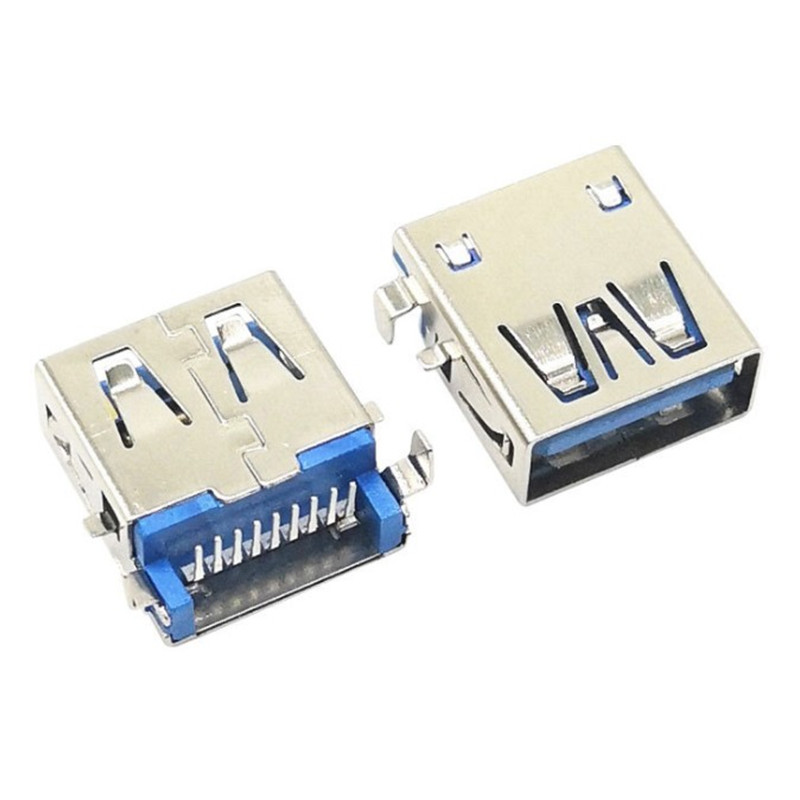

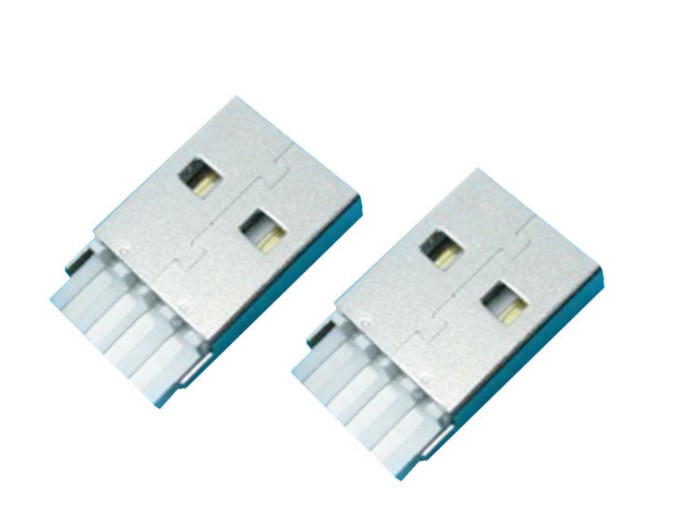

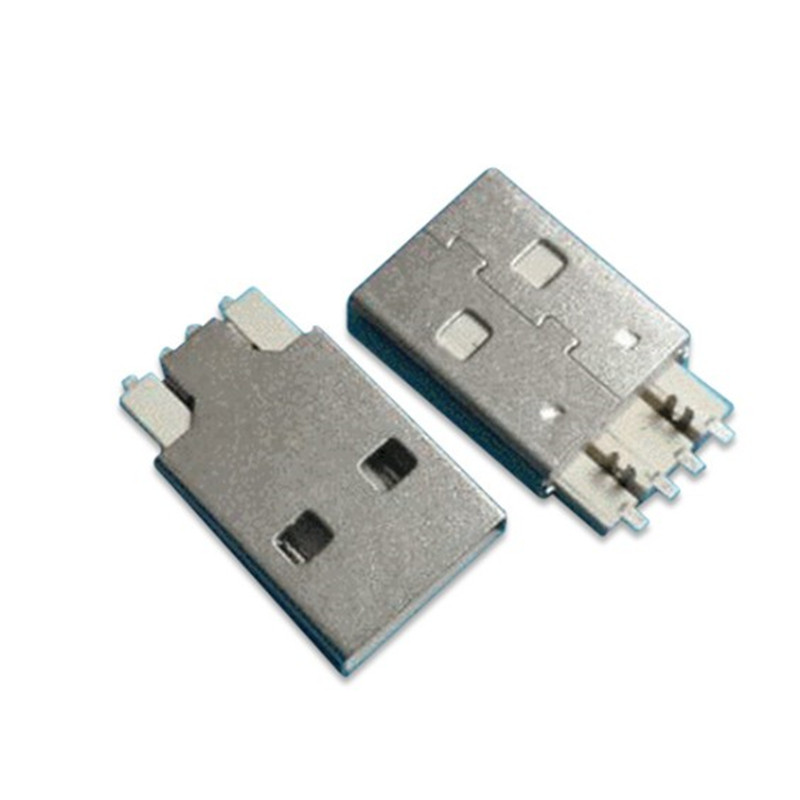

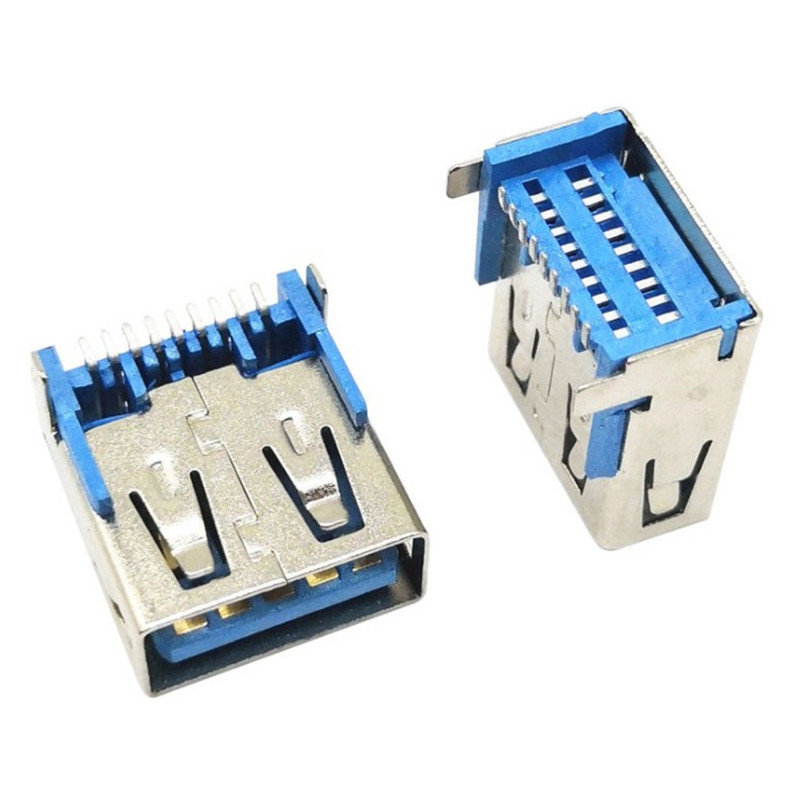

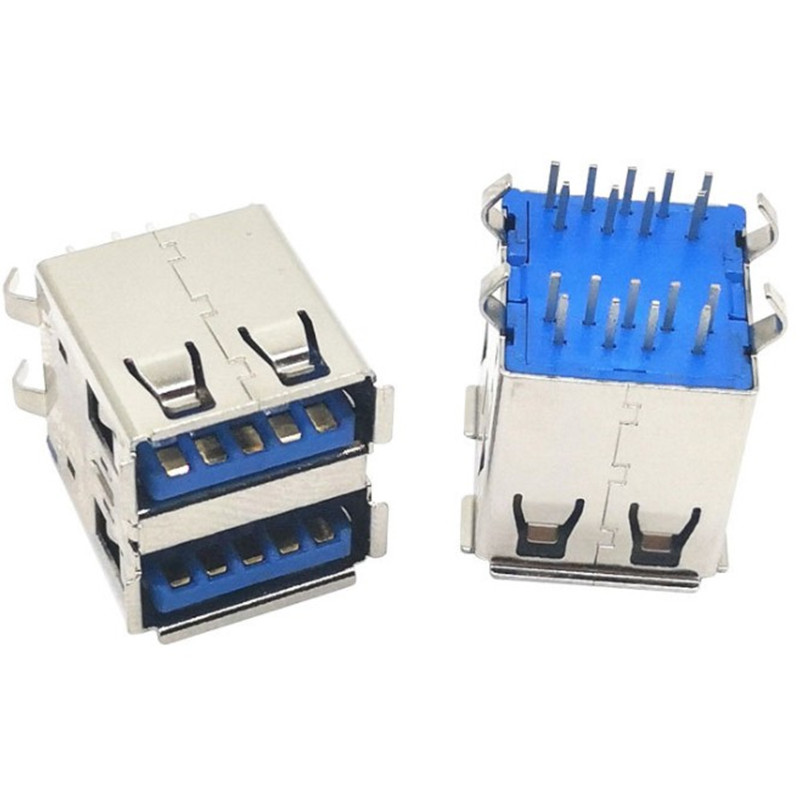

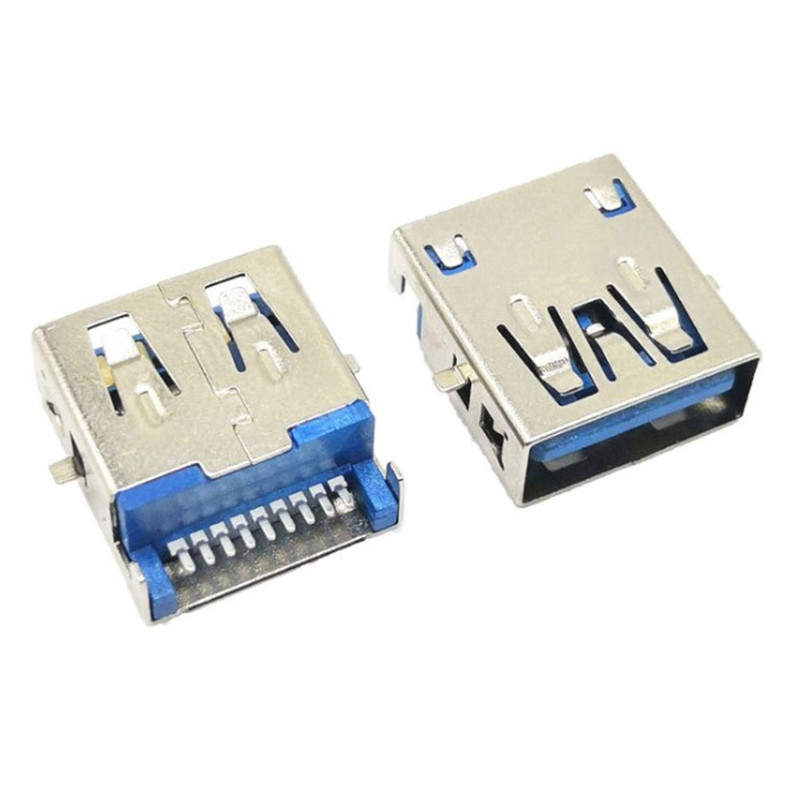

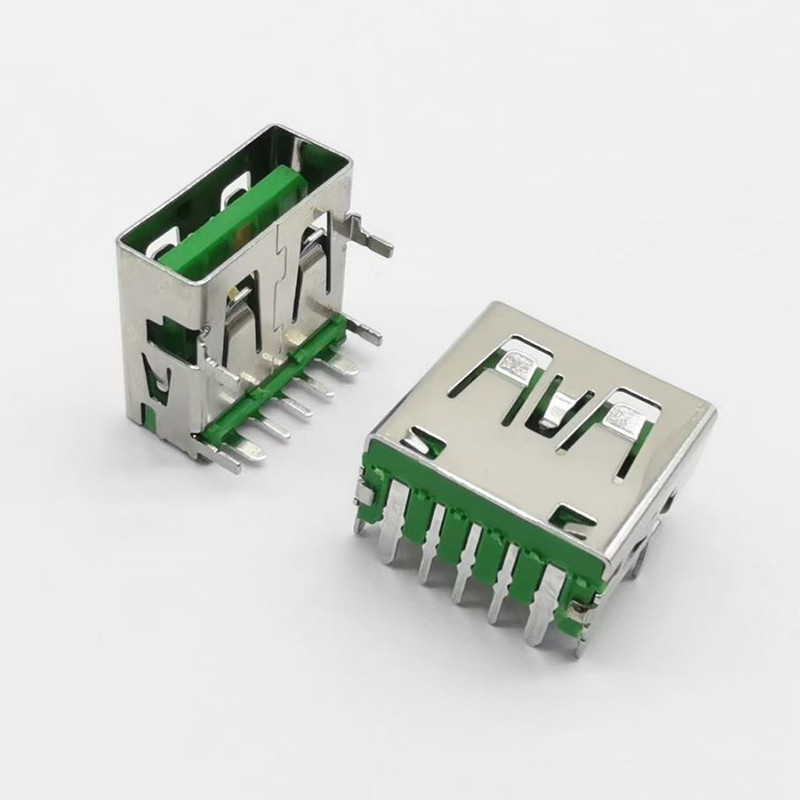

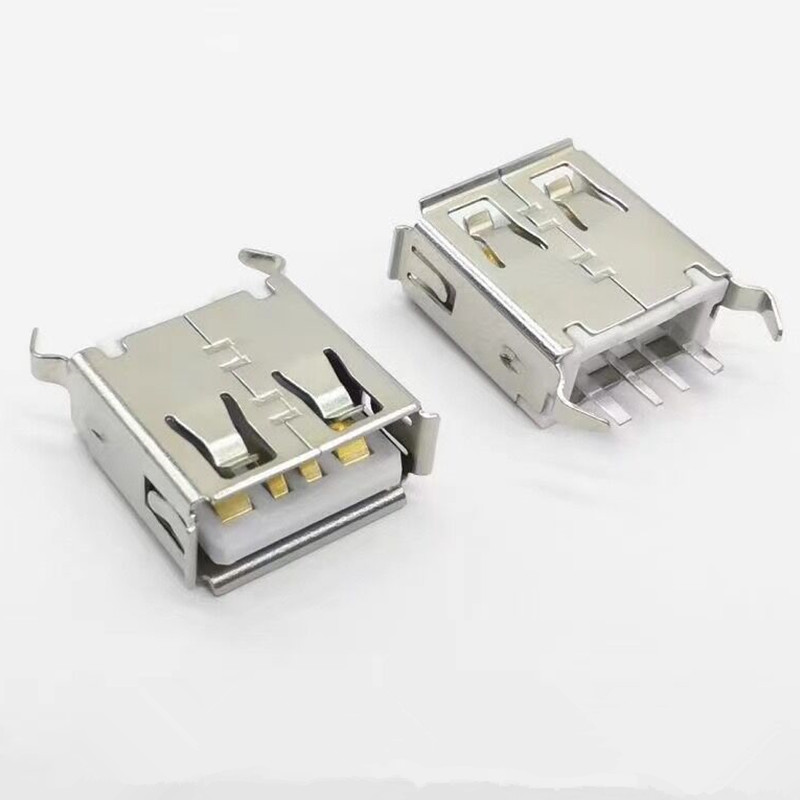

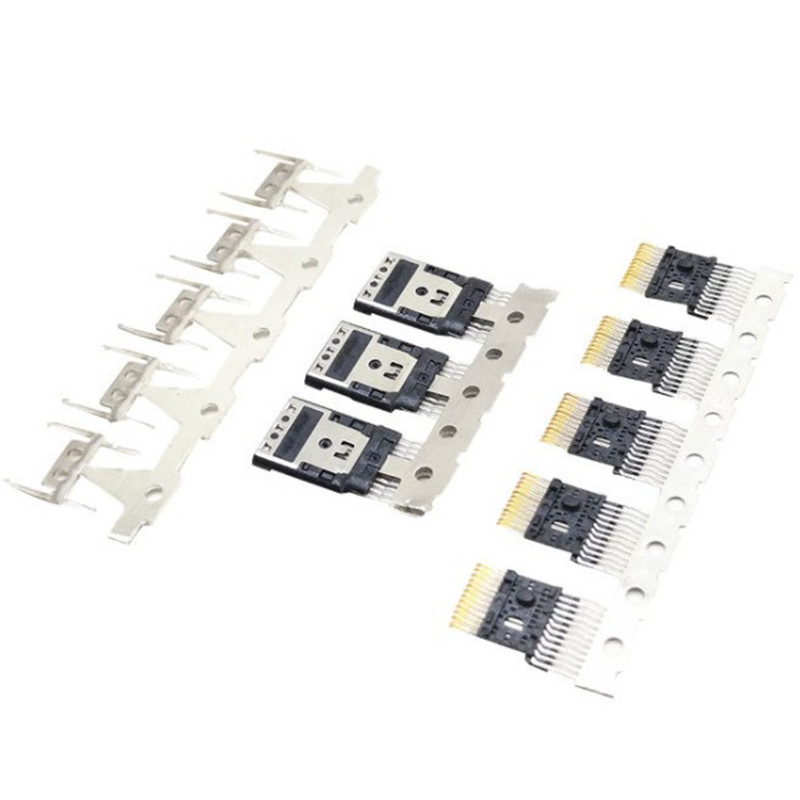

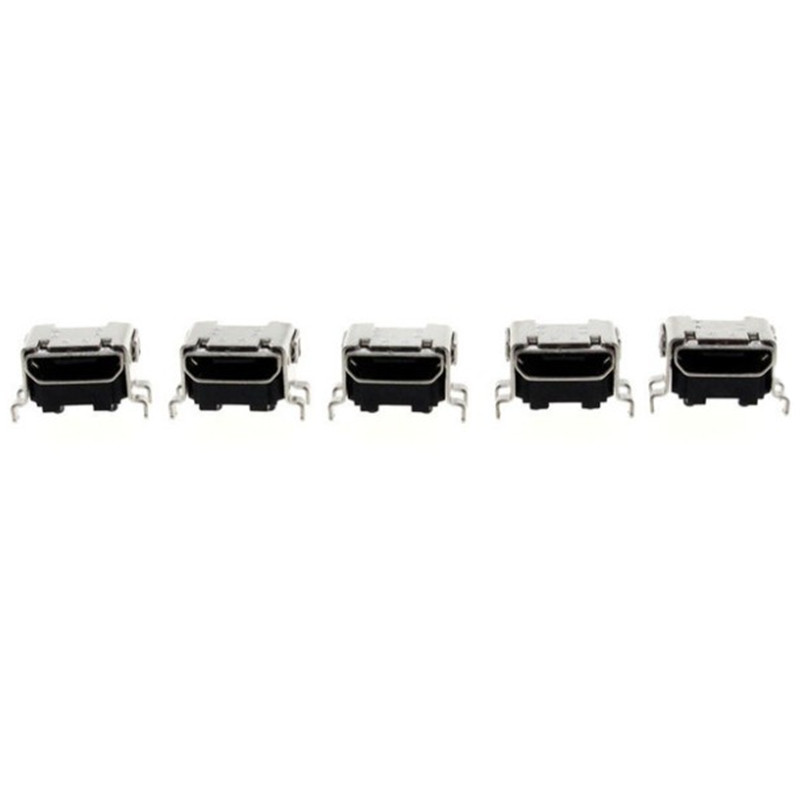

Conectores USB, conector USB A, USB tipo B, plugues USB tipo C
O barramento serial universal (USB) é um novo modo de comunicação de dados que substitui gradualmente outros padrões de interface. Foi formulado em conjunto por empresas de informática e empresas de comunicação como Intel, Compaq, digital, IBM, Microsoft, NEC e Northern Telecom em 1995, e gradualmente formou um padrão da indústria. Como um barramento serial de alta velocidade , o barramento USB pode atender aos requisitos do ambiente de aplicação de transmissão de dados em alta velocidade com sua velocidade de transmissão extremamente alta. Além disso, o barramento também tem as vantagens de fonte de alimentação simples (fonte de alimentação do barramento), instalação e configuração convenientes (plug and play e suporte hot plug), porta de expansão simples (127 periféricos podem ser expandidos no máximo através do hub) Transmissão diversificada modos (4 modos de transmissão) e boa compatibilidade (compatibilidade descendente após atualização do produto) .
Desde o seu lançamento, o barramento serial universal (USB) substituiu com sucesso a porta serial e a porta paralela e se tornou uma das interfaces de expansão padrão e interfaces necessárias para um grande número de computadores e dispositivos inteligentes no século XXI. Foi desenvolvido para USB versão 4.0 . USB tem as vantagens de velocidade de transmissão rápida, uso conveniente, suporte para hot plug, conexão flexível e fonte de alimentação independente. Ele pode conectar uma variedade de periféricos, como teclado, mouse e dispositivos de armazenamento em massa. Essa interface também é amplamente utilizada em smartphones. A interação entre computadores e outros dispositivos inteligentes e dados externos é baseada principalmente em rede e interface USB .

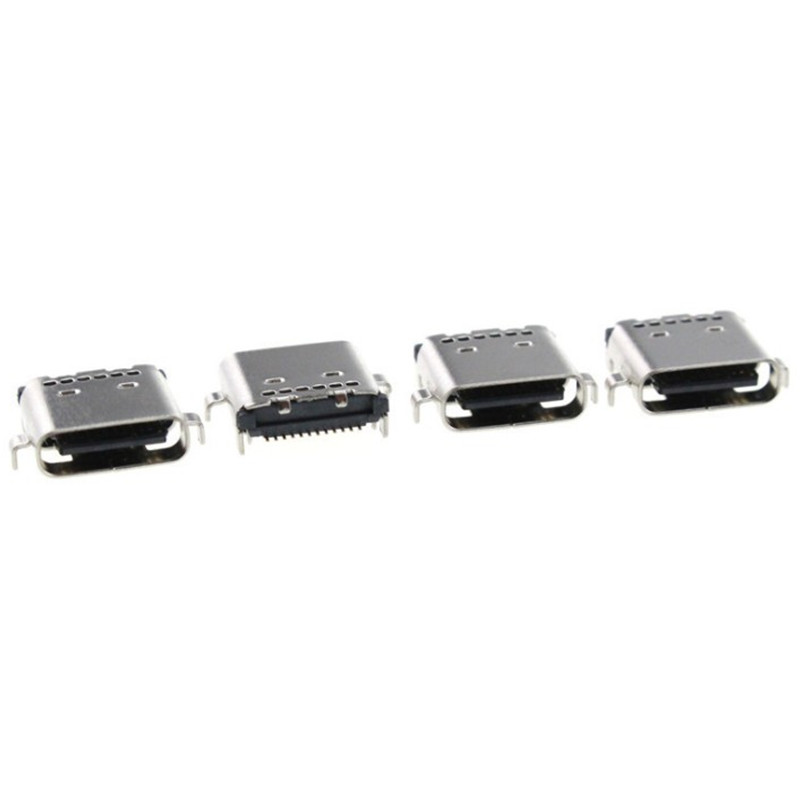

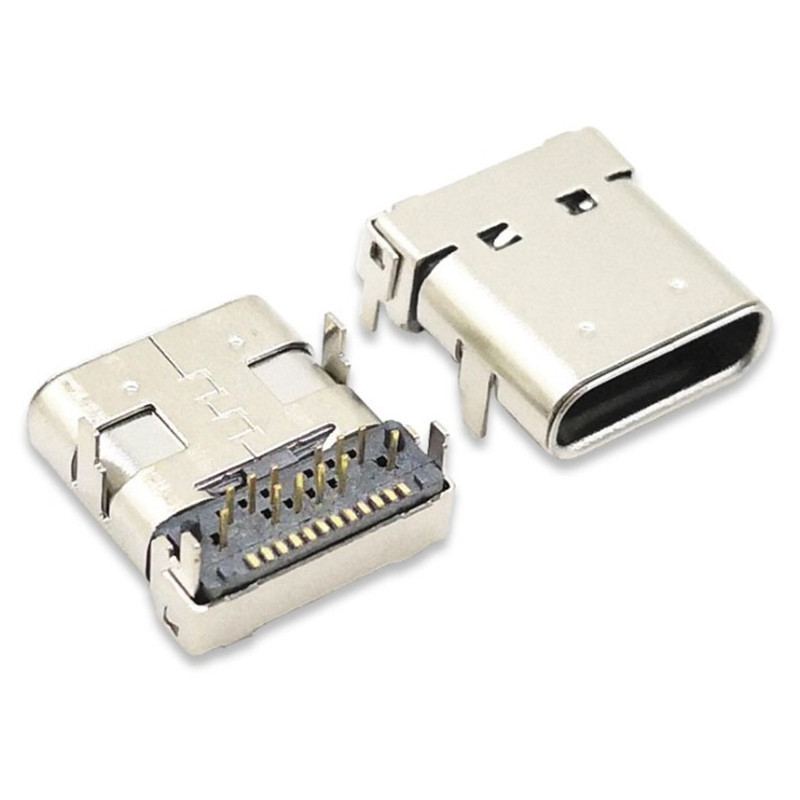

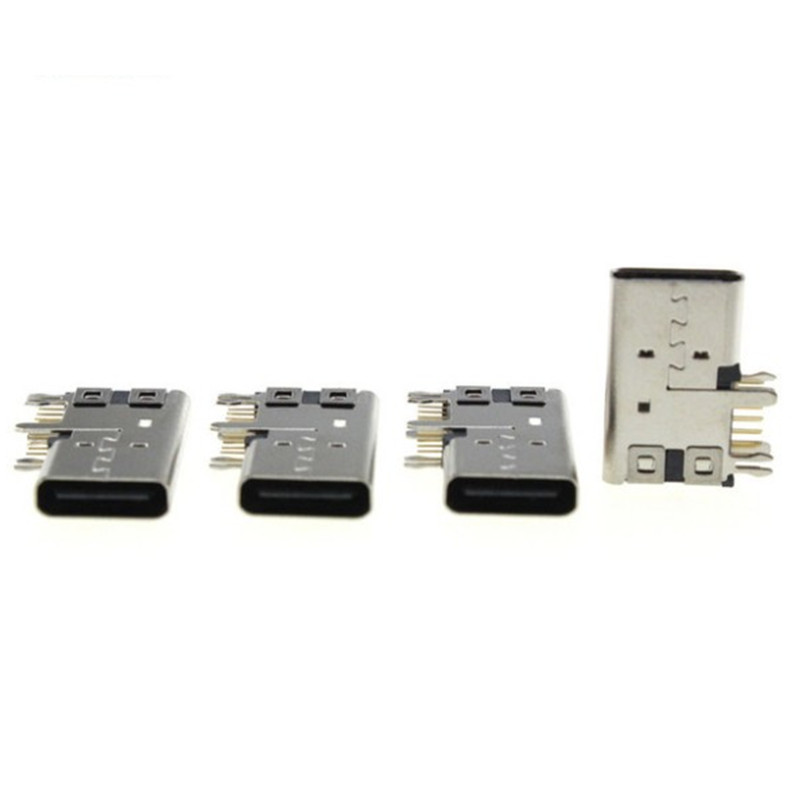

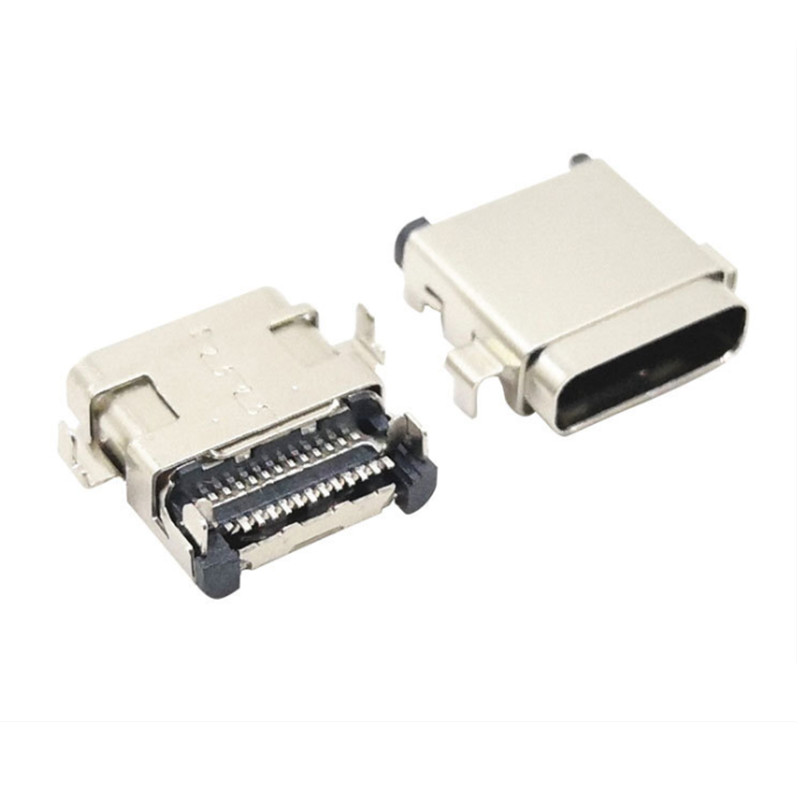

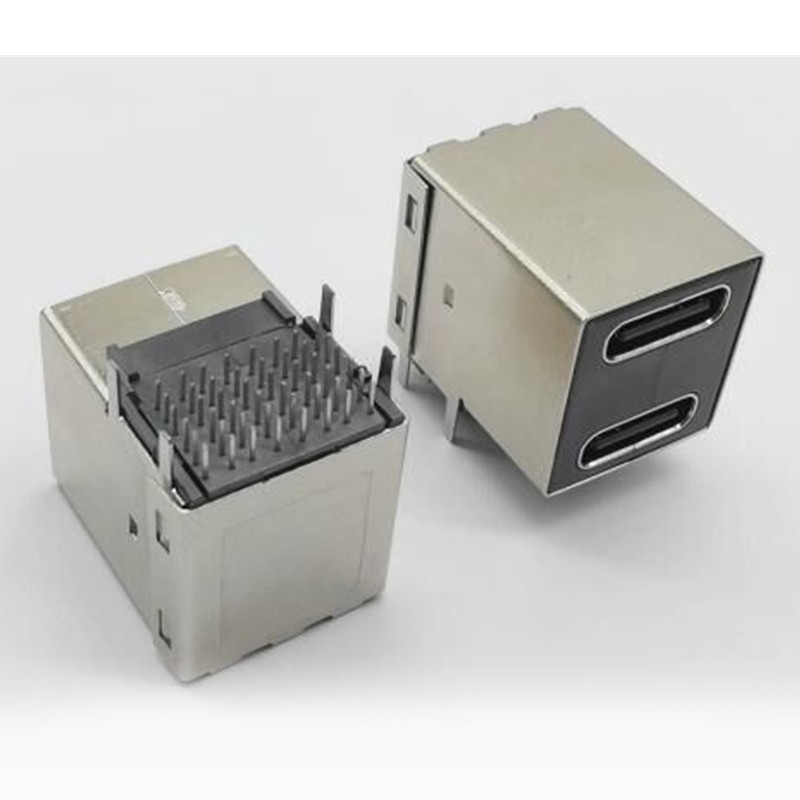

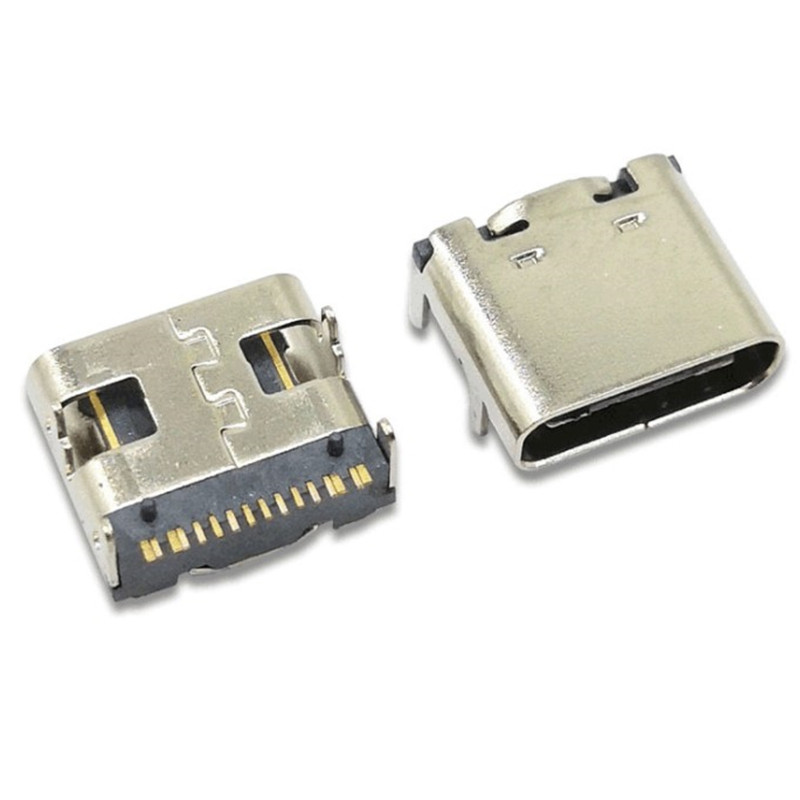

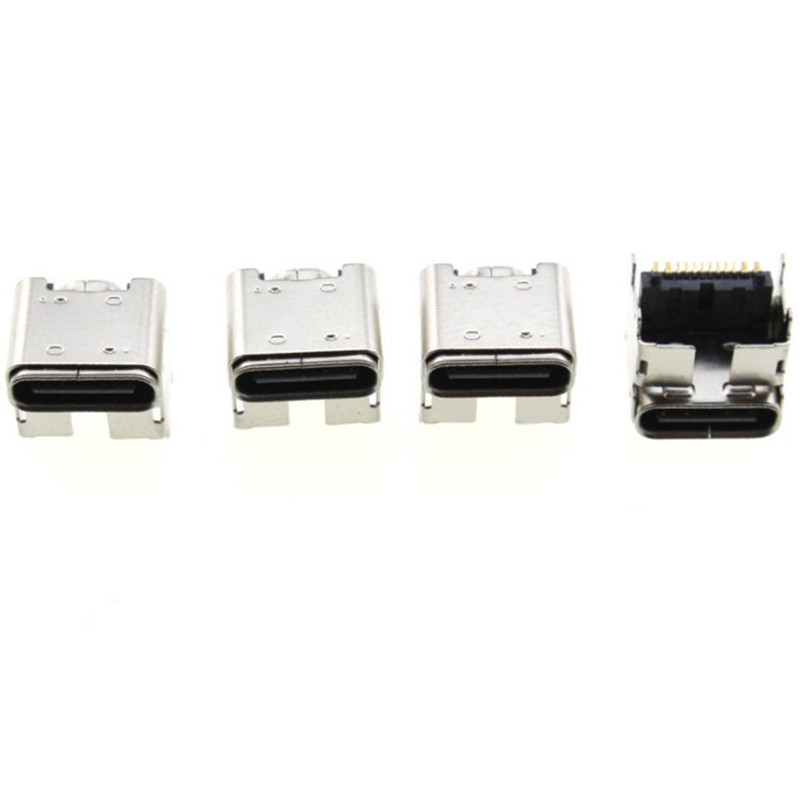

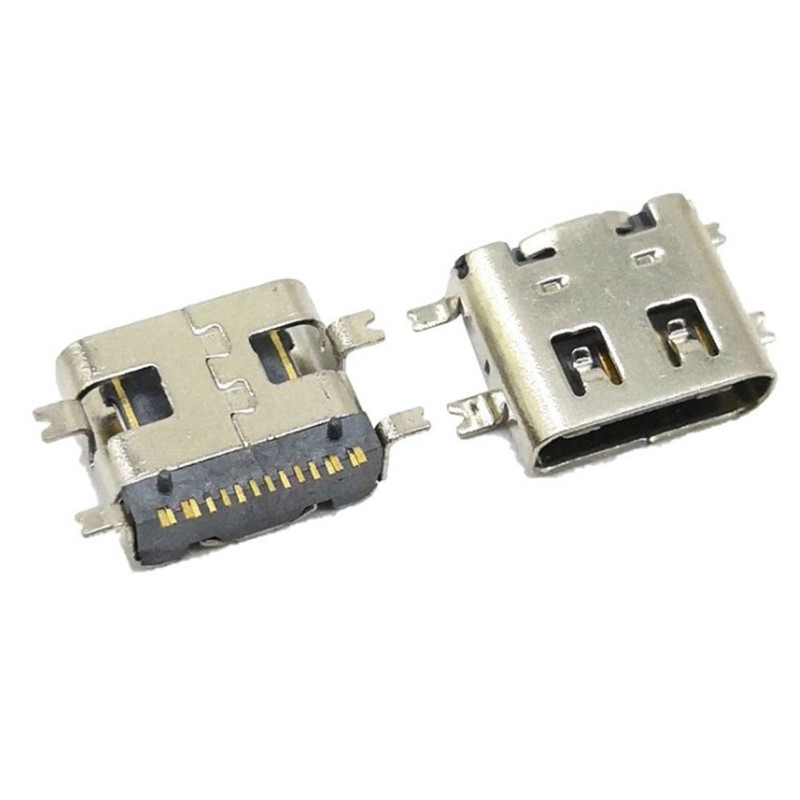

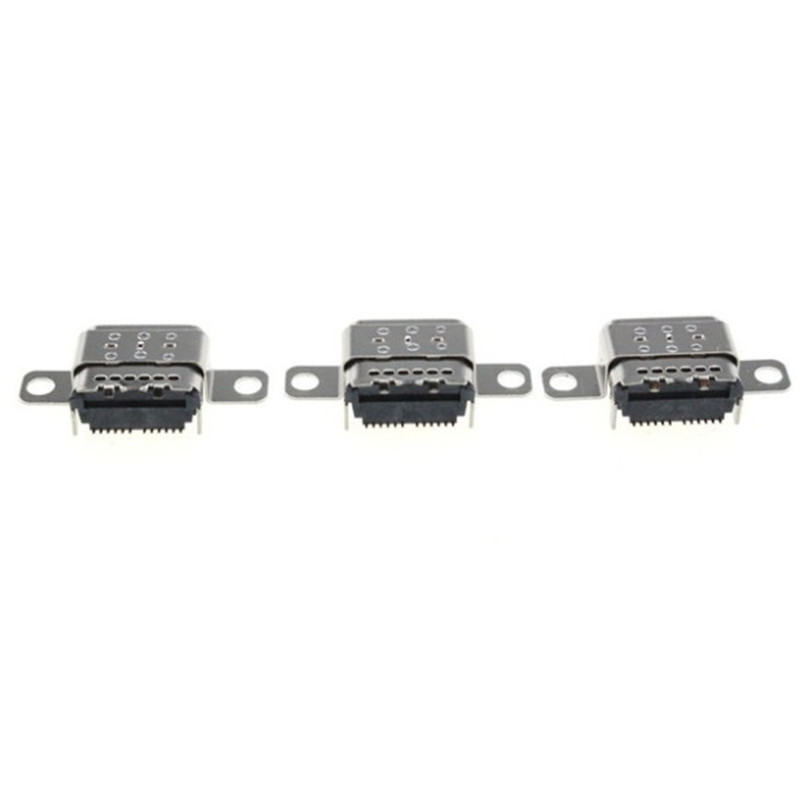

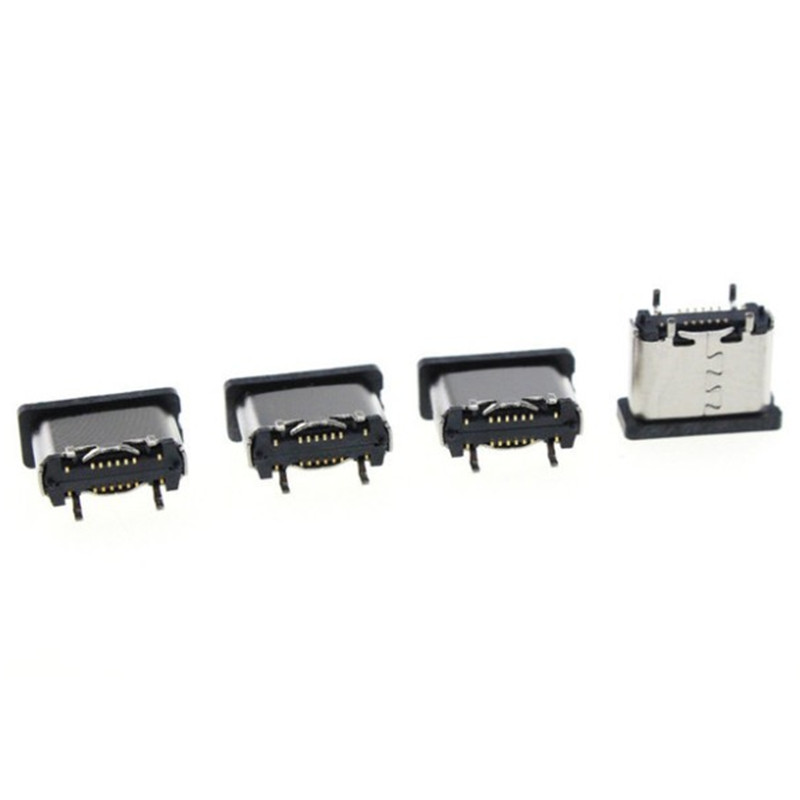

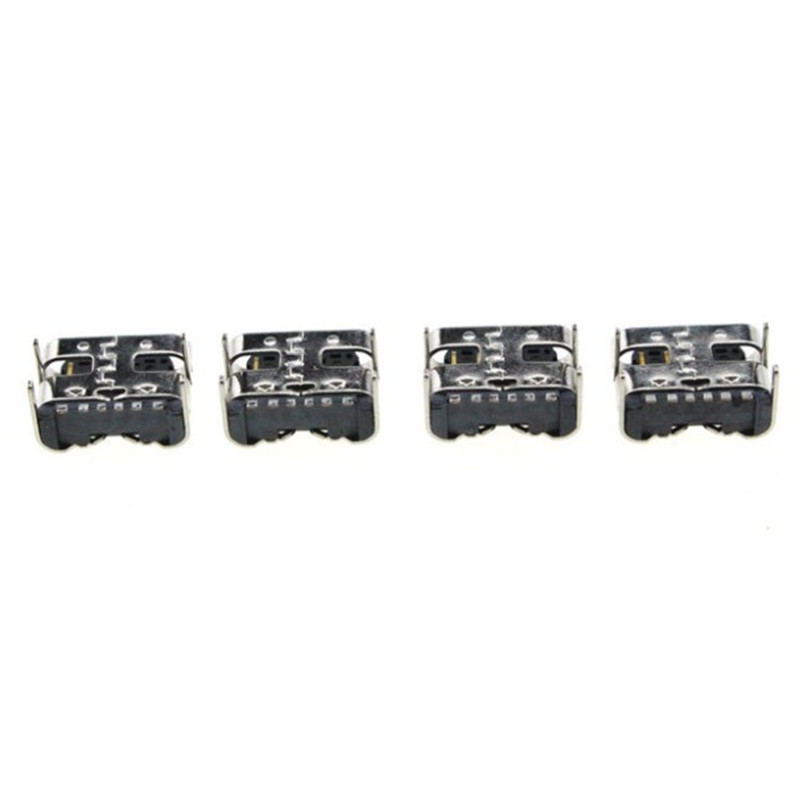

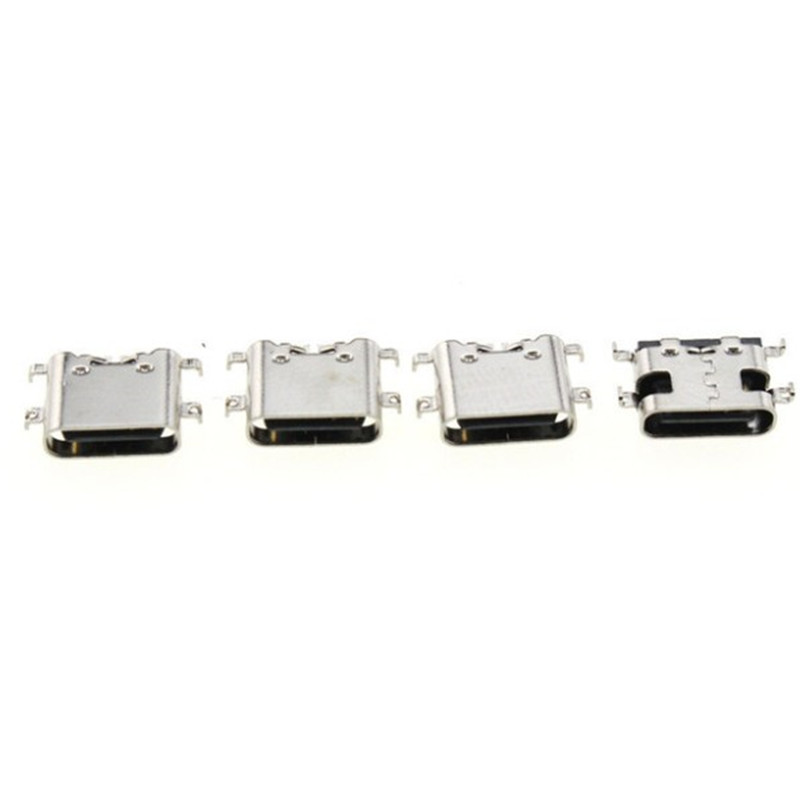

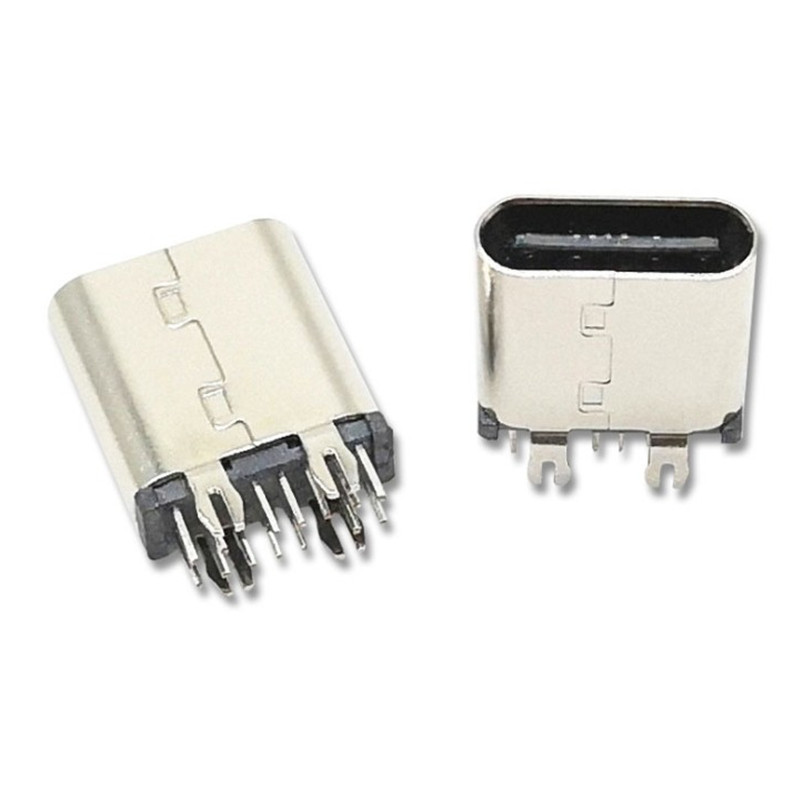

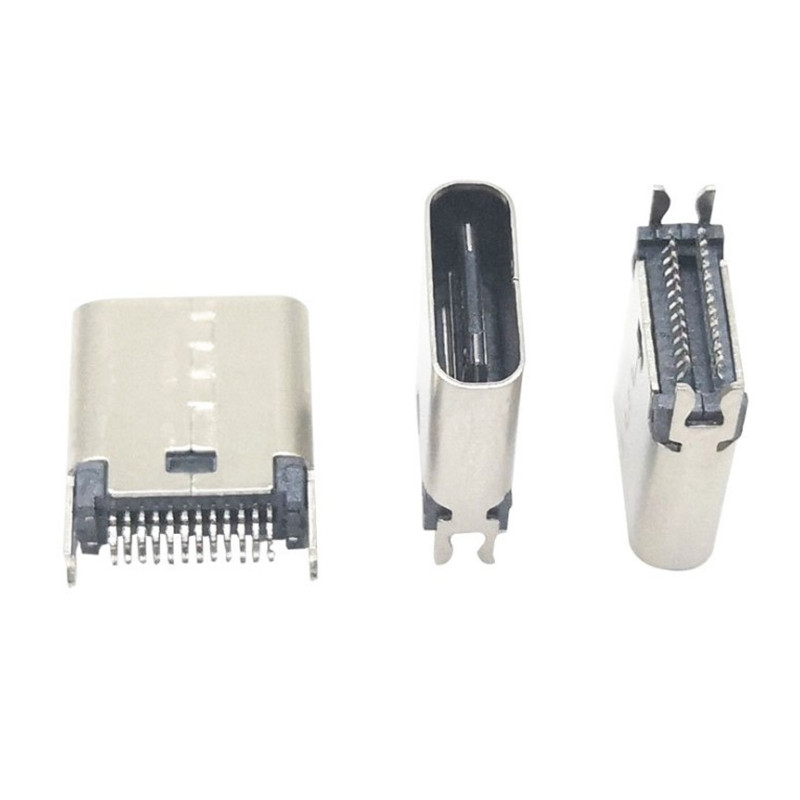

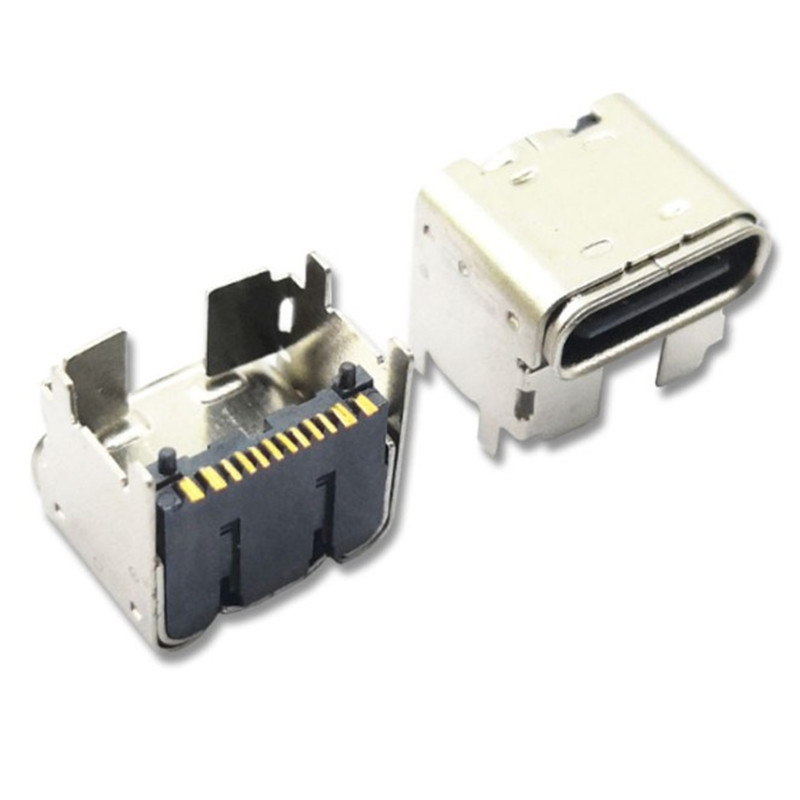

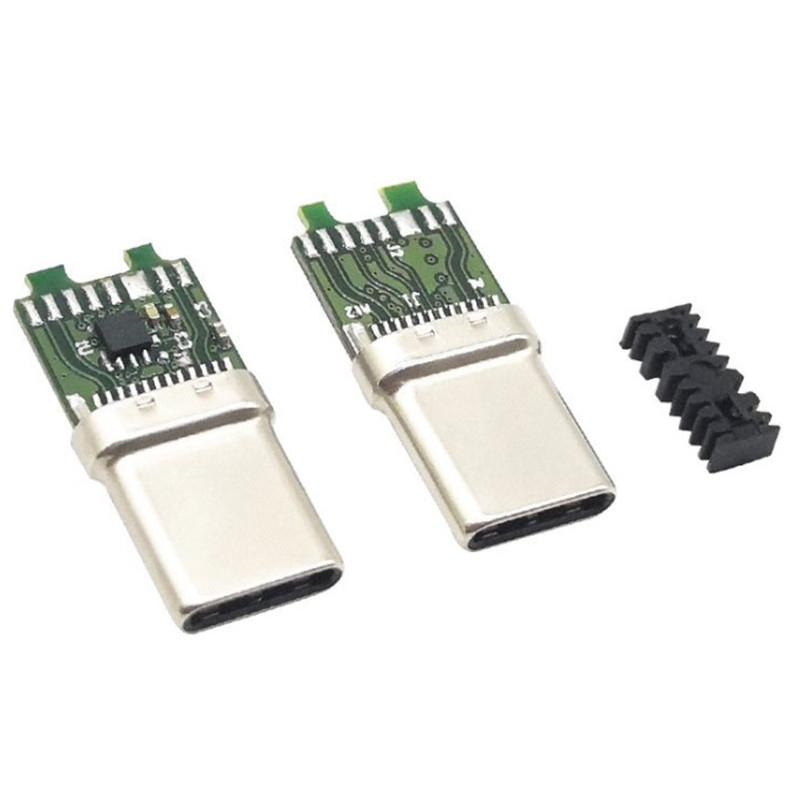

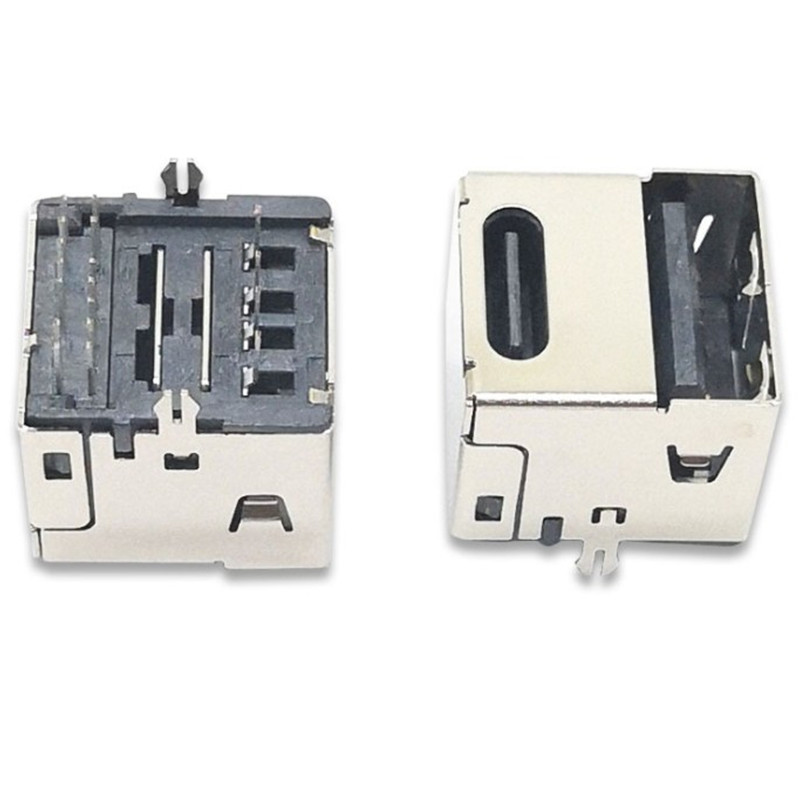

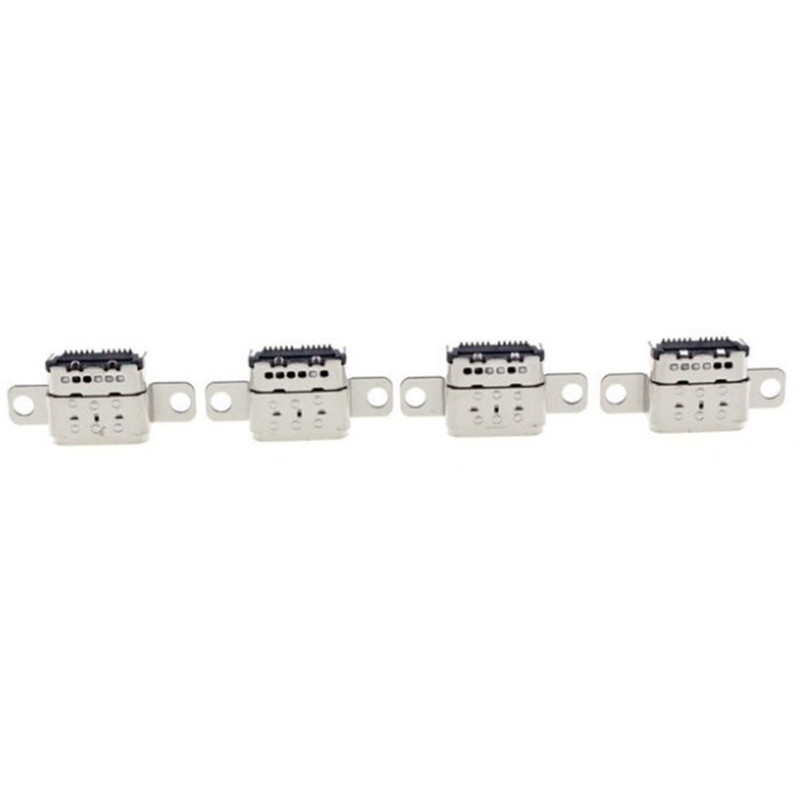

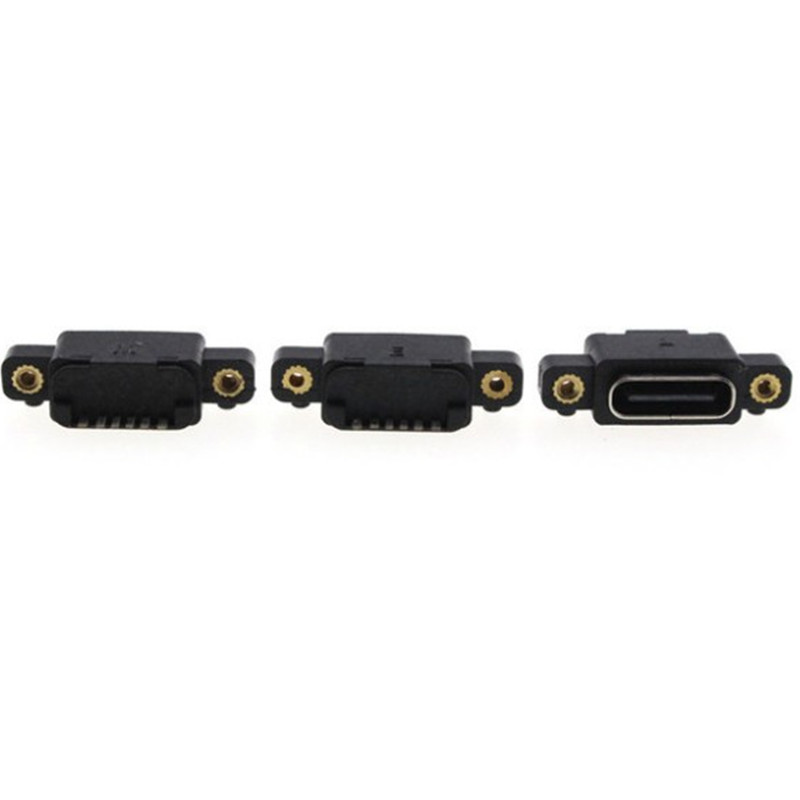

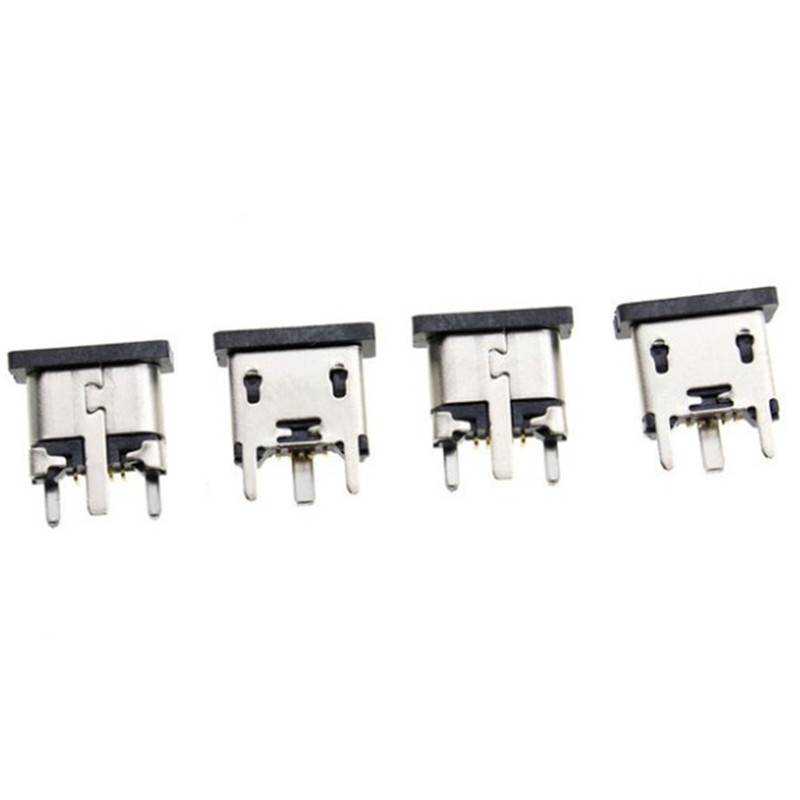

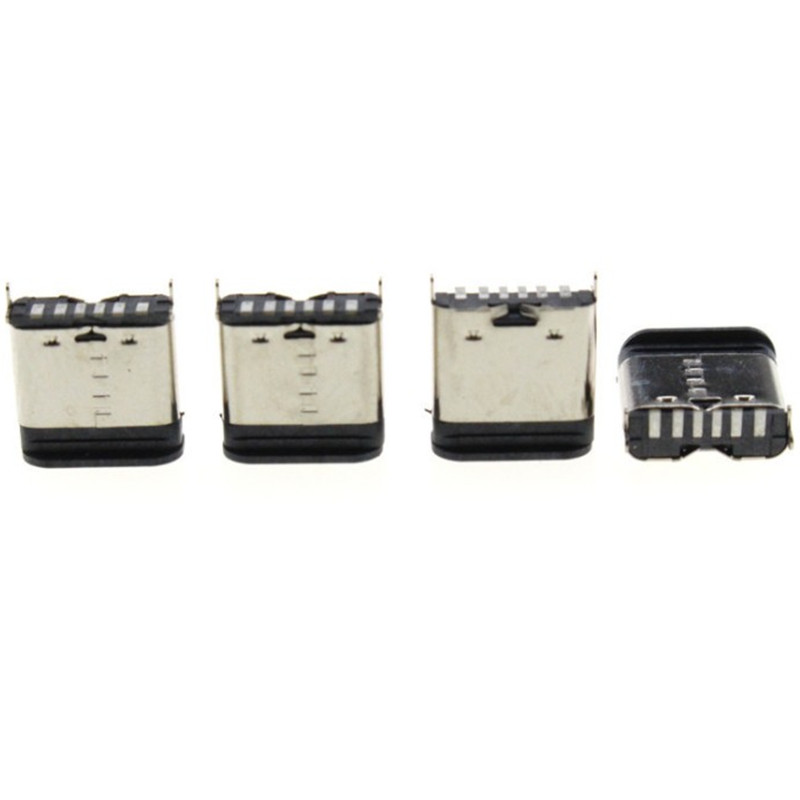

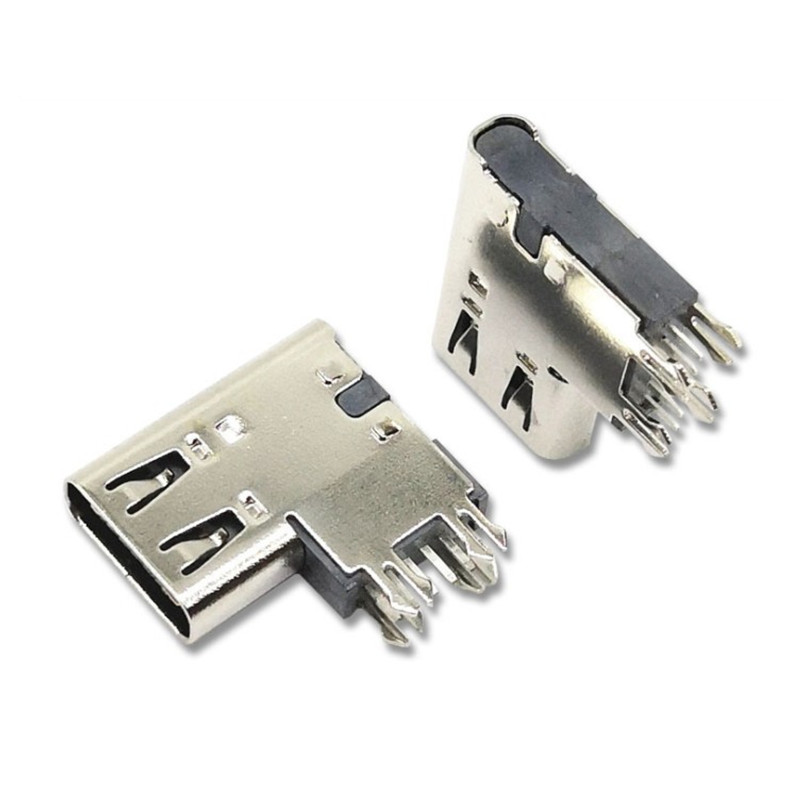

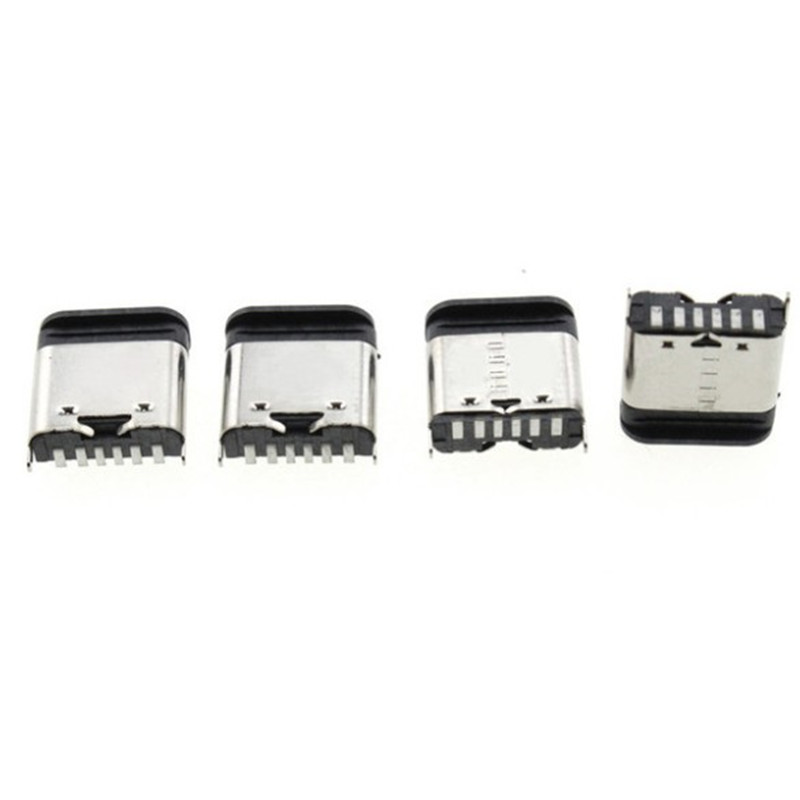

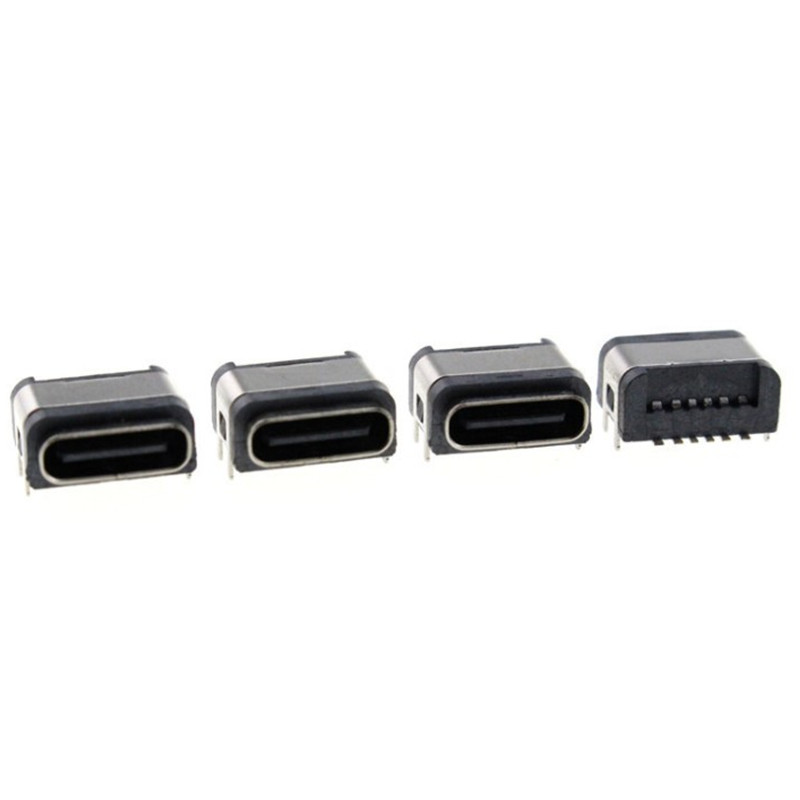

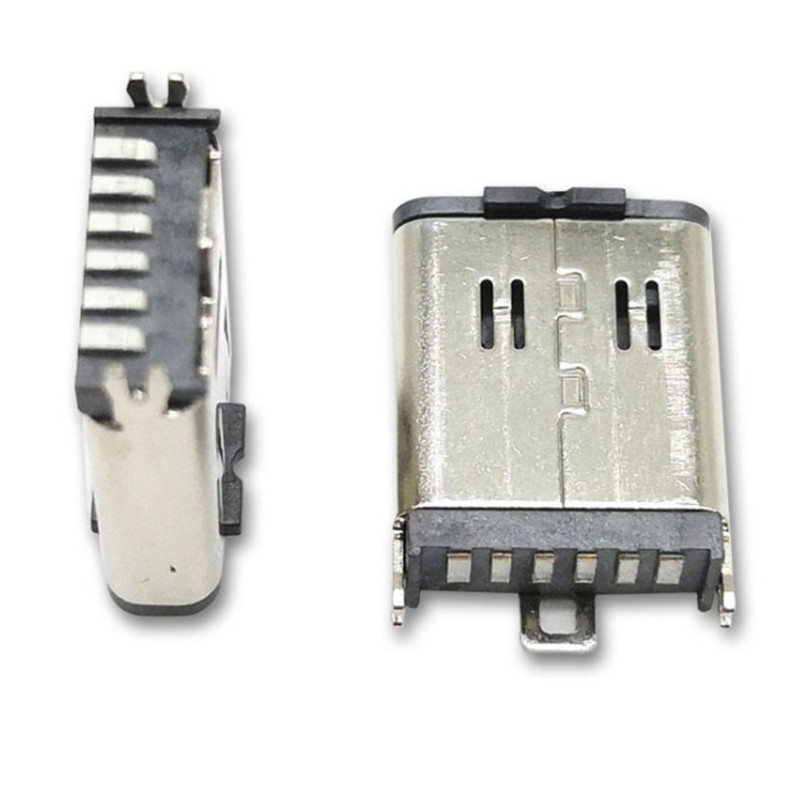

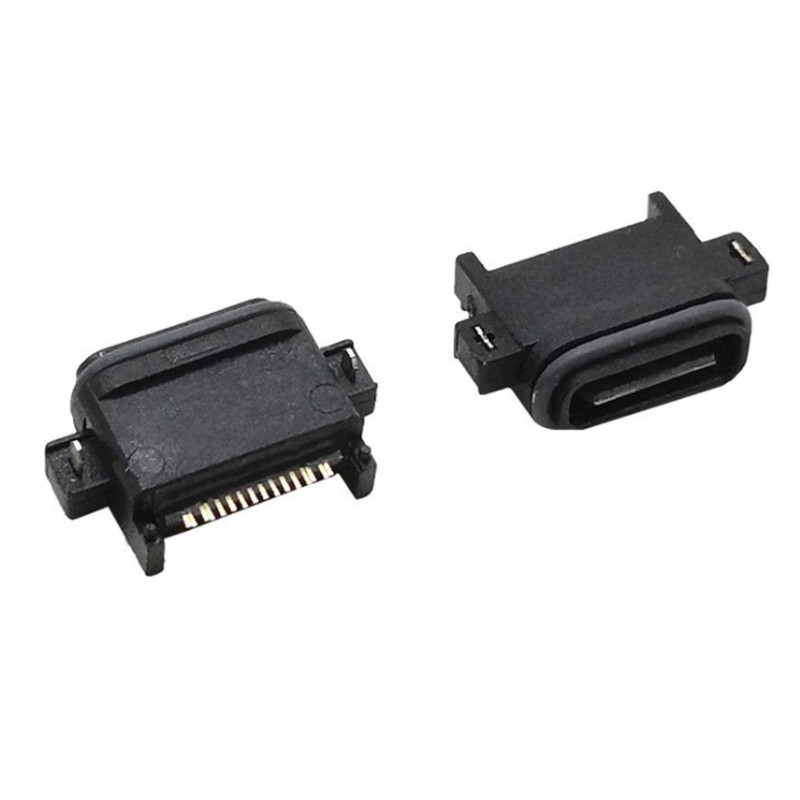

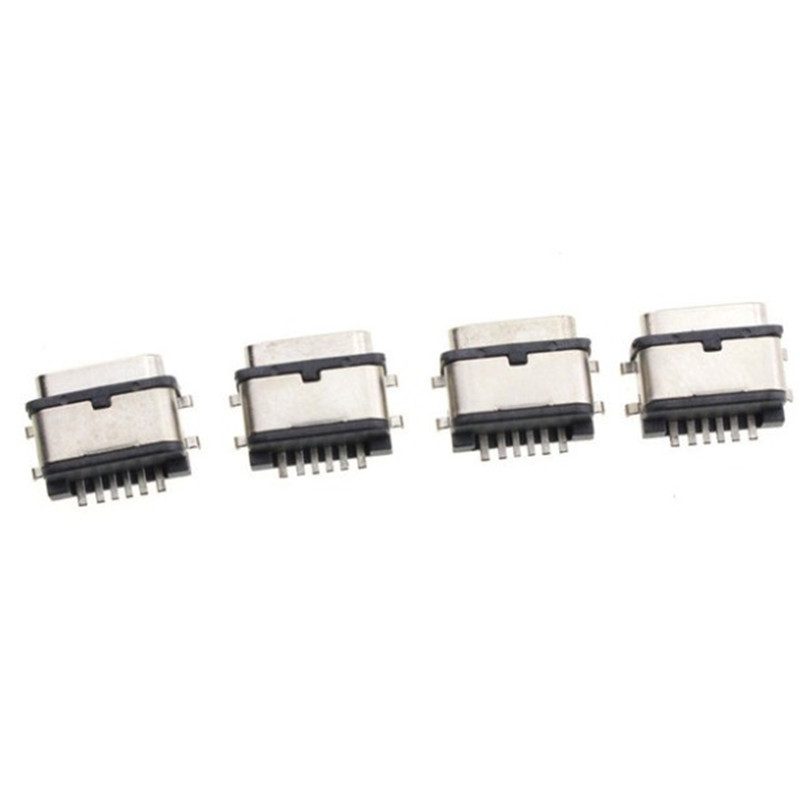

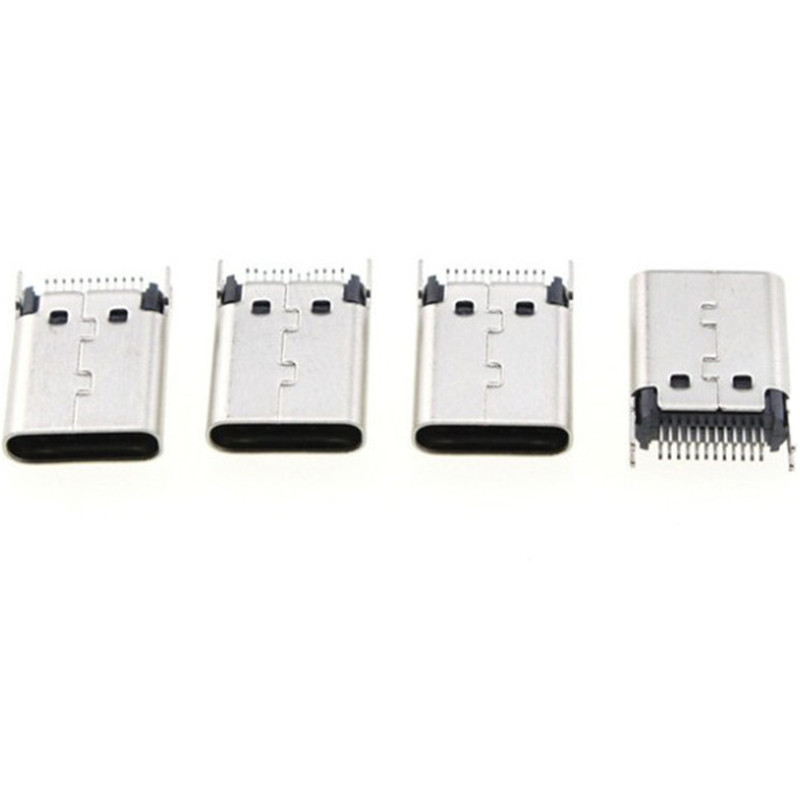

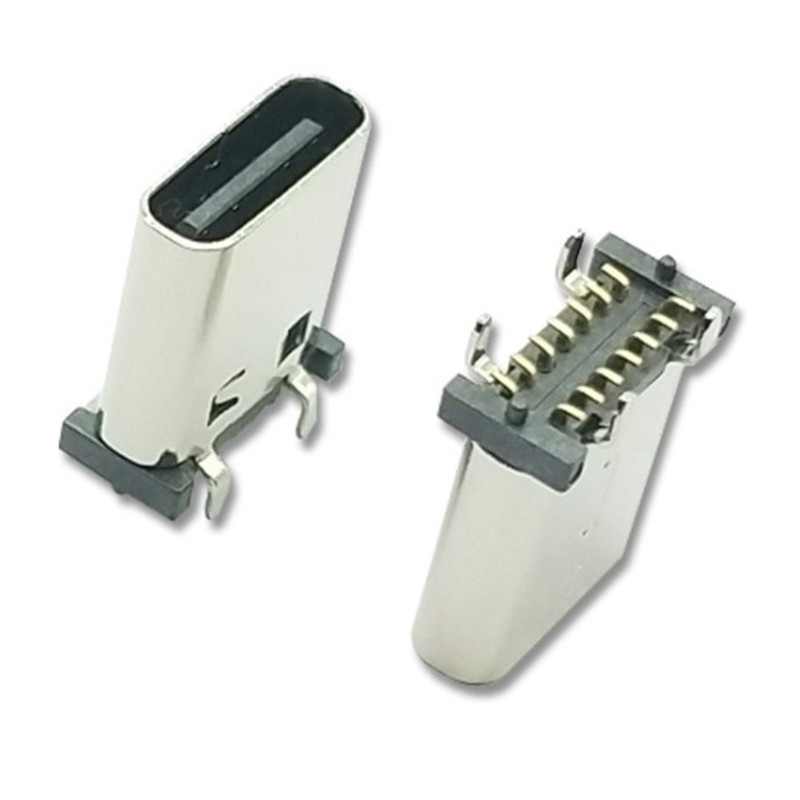

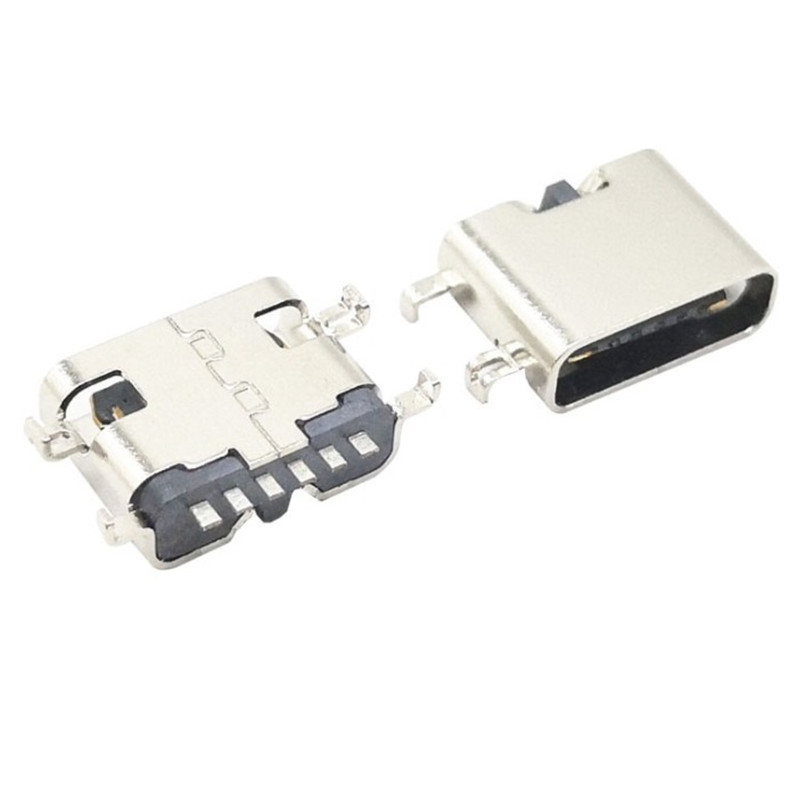

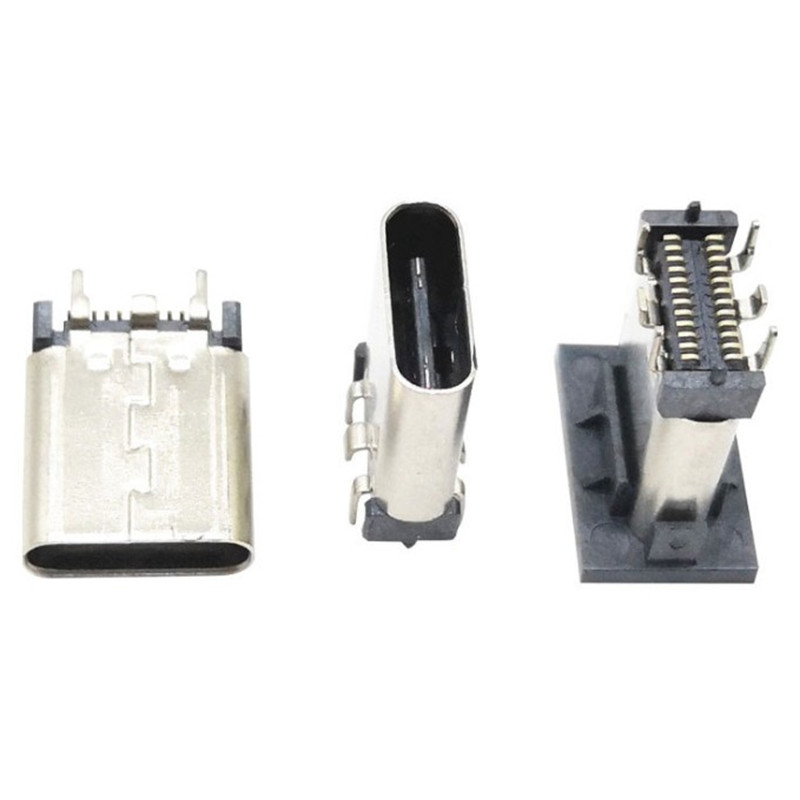

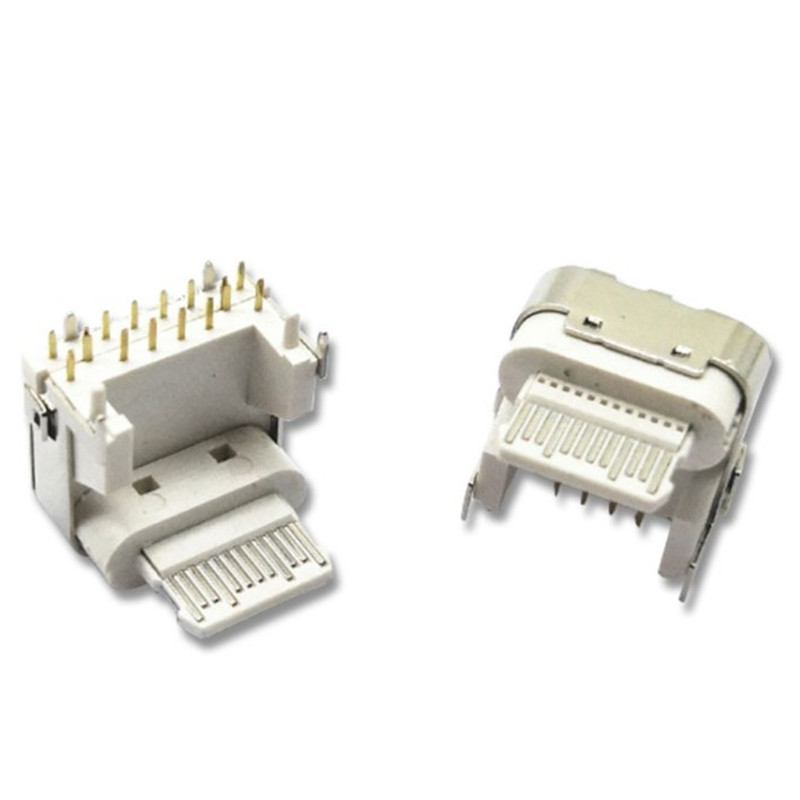

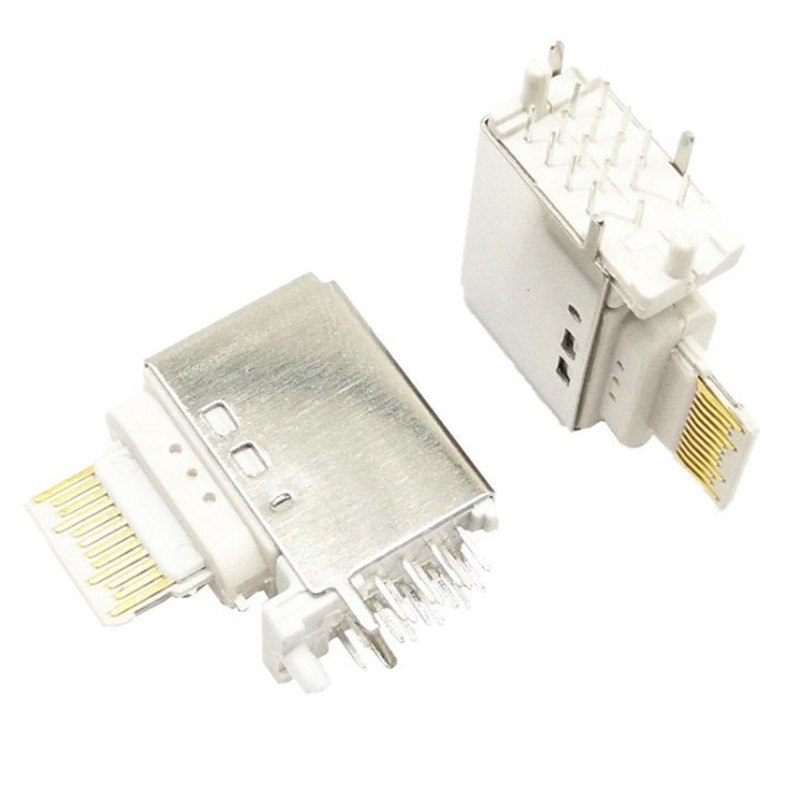

Tipo C
Para compreender o princípio do tipo C, devemos primeiro compreender a sua definição de PN. A porta tipo C possui 4 pares de ramais TX / RX, 2 pares de usbd + / D -, um par de SBU, 2 cc, 4 VBUS e 4 fios terra.
Claro, se o receptor precisar apenas de sinal DP e não precisar de sinal USB 3.1, DP pode usar todos os 4 pares de linhas diferenciais TX / RX para saída, de modo a realizar saída DP de até 4 pistas, fornecer largura de banda de saída total de até 32,4 gbps (8,igbps podem ser produzidos para cada pista) e realizar facilmente vídeo de quadro 5kx3k60, ou até mesmo vídeo de até 8K × 4K 60 quadros (dados 4:2:0). Este modo é o modo donly. Além disso, para ser compatível com USB2 0, o tipo C também retém o sinal usbd + / D para dispositivos USB 2.0, então você só precisa usar a interface tipo C, USB2 0 e até mesmo dispositivos USB 1.0 podem suportar inserção frontal e traseira. Vale ressaltar que DP + USB2 pode ser realizado usando usbd + / D - em combinação com o modo DP apenas modo 0 acima. DP ocupa 4 pares de linhas diferenciais TX/RX, e USB usa apenas D+/D-. Normalmente, o sinal diferencial USB2 0 será conectado apenas a um lado, porque o plugue USB tipo C não possui B6 e B7. USB3. 1. Apenas dois pares de linhas diferenciais TX/RX são usados como linhas de dados. Conecte TX1 / rx1 ao inserir para frente e TX2 / rx2 ao inserir para trás. Pode-se observar que em qualquer caso, haverá dois pares de linhas diferenciais que não serão utilizadas. O modo alternado DP consiste em carregar o sinal DP nesses dois pares de linhas diferenciais "redundantes", de modo a realizar a operação simultânea de USB 3.1 + DP.
O Type-C também fornece linhas de 2 cc e 2 linhas SBU. A linha CC é usada principalmente para a comunicação do módulo de fornecimento de energia (doravante denominado PD). A linha CC é usada pela primeira vez para julgar a direção de inserção do equipamento: inserção direta ou inserção reversa. Se for inserção direta, o host usa CC1 para se comunicar com o equipamento, e a inserção reversa usa CC2. Pode-se observar que CC usa protocolo de linha única. Quando a função DP é ativada, a linha SBU é encarnada como aux no protocolo DP_P/AUX_N linha diferencial (sua polaridade pode ser modificada de acordo com a direção de inserção direta e reversa) é responsável por transmitir DPCD, EDID e outras informações importantes do equipamento.
Conector HDMI
Interface multimídia de alta definição ( HDMI ) é uma interface de transmissão de vídeo e som totalmente digital , que pode transmitir sinais de áudio e vídeo não compactados. HDMI pode ser usado em decodificadores, DVD players, computadores pessoais, televisores, consoles de jogos, amplificadores integrados, áudio digital e aparelhos de televisão. HDMI pode enviar sinais de áudio e vídeo ao mesmo tempo. Como os sinais de áudio e vídeo utilizam o mesmo fio, a dificuldade de instalação da linha do sistema é bastante simplificada.
