O que é um transistor?
Transistor é um dispositivo semicondutor de estado sólido ( incluindo diodo, triodo, FET, tiristor, etc., às vezes especialmente dispositivo bipolar ), que possui muitas funções, como detecção, retificação, amplificação, comutação, estabilização de tensão, modulação de sinal e assim por diante. . Como uma chave de corrente variável, o transistor pode controlar a corrente de saída com base na tensão de entrada. Diferente dos interruptores mecânicos comuns (como relés e interruptores), os transistores usam sinais elétricos para controlar sua abertura e fechamento, de modo que a velocidade de comutação pode ser muito rápida e a velocidade de comutação no laboratório pode atingir mais de 100 GHz. Transistor Bipolar.
A importância dos transistores, transistores RF.
O transistor, originalmente chamado de triodo semicondutor, é um dispositivo semicondutor com duas junções PN internas e três eletrodos de saída externos. Ele pode amplificar e comutar sinais elétricos e é amplamente utilizado. O estágio de entrada e o estágio de saída adotam um circuito lógico de transistor, que é chamado de circuito lógico de transistor. É referido como circuito TTL em livros, periódicos e aplicações práticas. Pertence a uma espécie de circuito integrado semicondutor, entre os quais a porta TTL NAND é a mais utilizada. A porta TTL NAND é um sistema de circuito composto por vários transistores e elementos resistivos, que é fabricado centralmente em um pequeno chip de silício e embalado em um elemento independente. O transistor é um dos dispositivos mais amplamente utilizados em triodo semicondutor. É representado por “V” ou “VT” (os caracteres antigos são “Q”, “GB”, etc.).
O transistor é um dos componentes mais críticos dos aparelhos elétricos modernos. Os transistores podem ser usados em larga escala porque podem ser produzidos em larga escala a um custo unitário extremamente baixo.
Atualmente, milhões de transistores únicos ainda estão em uso. A grande maioria dos transistores é montada em microchips (chips) juntamente com diodos, resistores e capacitores para fabricar circuitos completos. Analógico ou digital ou ambos estão integrados no mesmo chip. O custo de projetar e desenvolver um chip complexo é bastante alto, mas quando é produzido, o custo de projetar e desenvolver chips é dividido entre milhões de chips, de modo que o custo de cada chip no mercado geralmente não é muito caro. Uma porta lógica contém 20 transistores, enquanto um microprocessador avançado usava 289 milhões de transistores em 2005.
Especialmente após a crescente importância dos transístores no planeamento militar e na navegação espacial, países de todo o mundo lançaram uma competição feroz pela posição dominante no campo eletrónico. Para realizar a miniaturização dos equipamentos eletrônicos, as pessoas têm dado enorme apoio financeiro à indústria eletrônica a todo custo.
Desde que Fleming inventou o diodo de vácuo em 1904 e de Forrest inventou o triodo de vácuo em 1906, a eletrônica desenvolveu-se rapidamente como uma nova disciplina. No entanto, o verdadeiro progresso rápido na eletrônica deveria começar após a invenção do transistor. Em particular, o surgimento do transistor de junção PN abriu uma nova era de dispositivos eletrônicos e causou uma revolução na tecnologia eletrônica. Num curto período de mais de dez anos, a emergente indústria de transistores, com a sua ambição invencível e o ímpeto imprudente dos jovens, rapidamente substituiu a posição obtida pela indústria de tubos electrónicos ao longo de anos de luta e tornou-se líder no campo da electrónica. tecnologia.
Classificação de transistores
Ciência dos Materiais:
De acordo com os materiais semicondutores usados nos transistores, eles podem ser divididos em transistores de material de silício e transistores de material de germânio. De acordo com a polaridade dos transistores, eles podem ser divididos em transistores NPN de germânio, transistores PNP de germânio, transistores NPN de silício e transistores PNP de SILICONE.
mão de obra:
De acordo com sua estrutura e processo de fabricação, os transistores podem ser divididos em transistores de difusão, transistores de liga e transistores planares.
Capacidade atual:

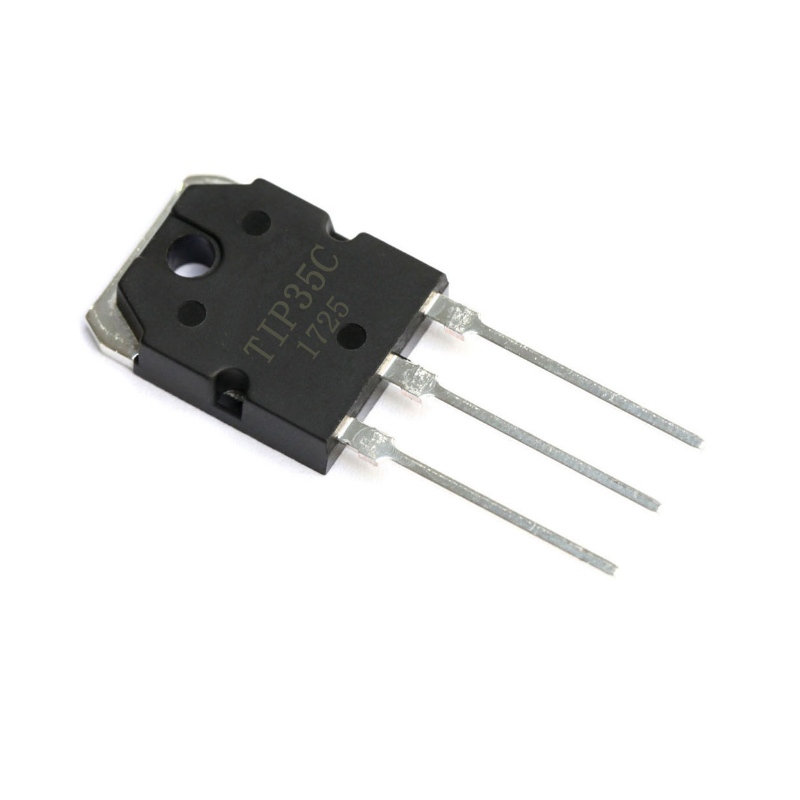

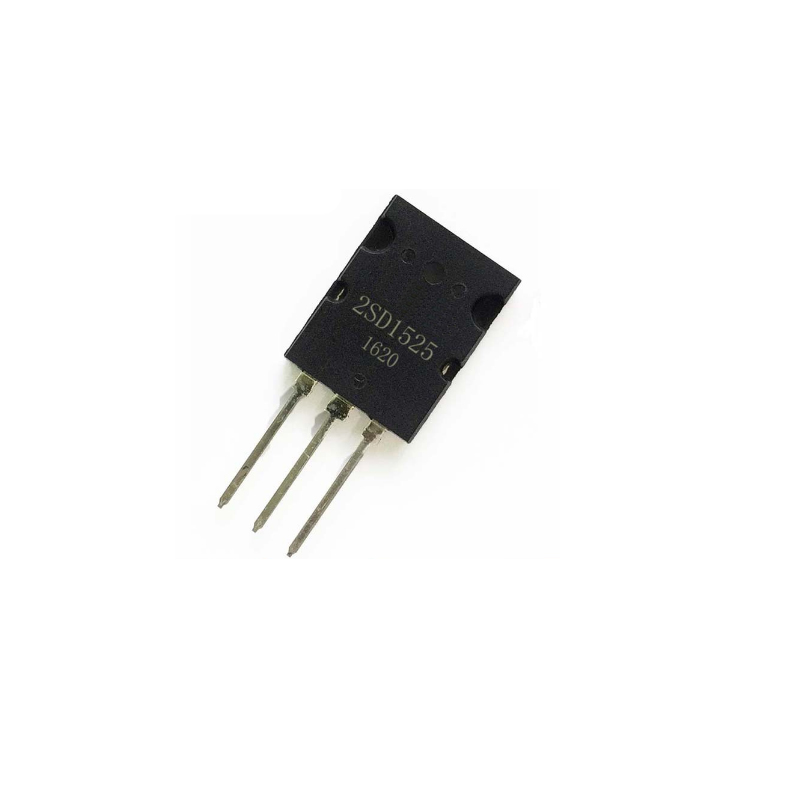

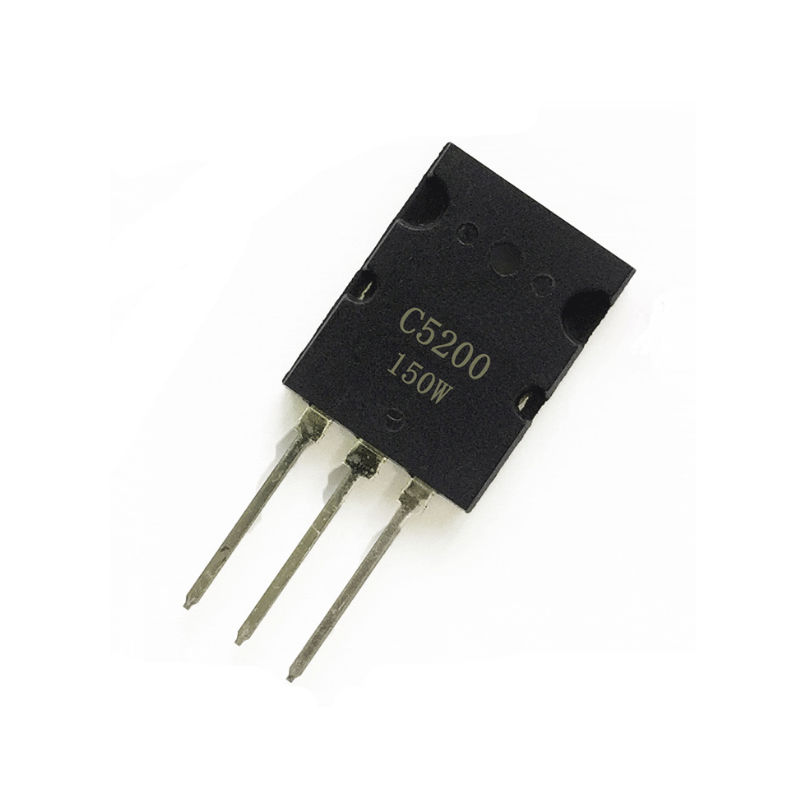

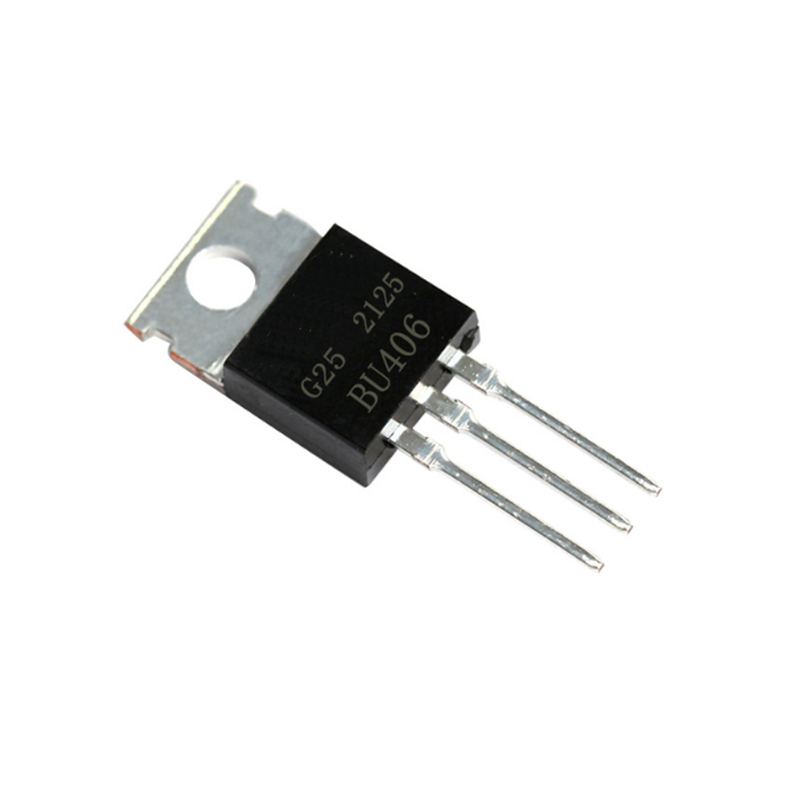

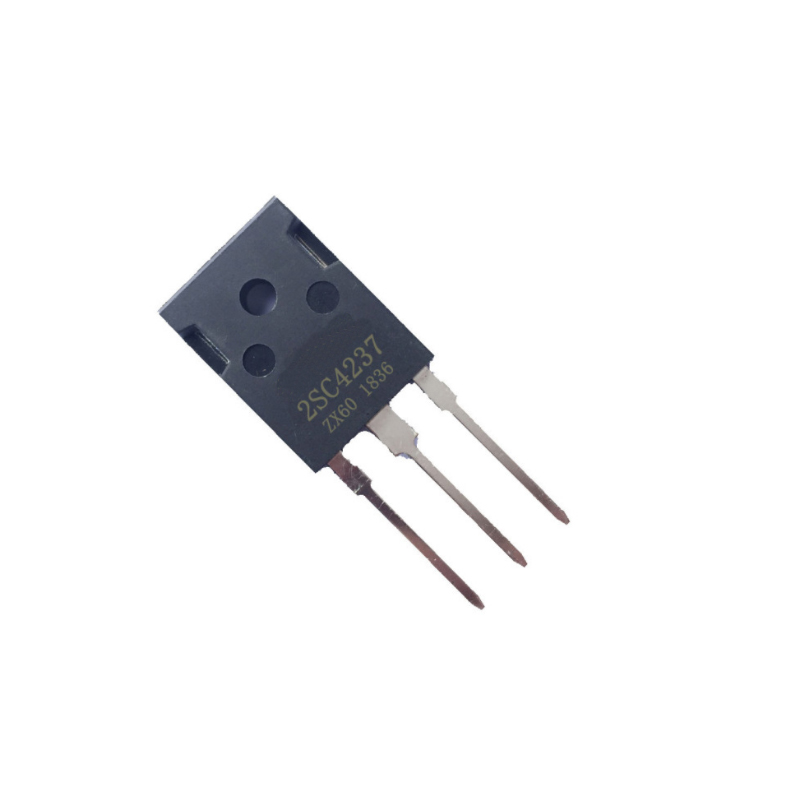

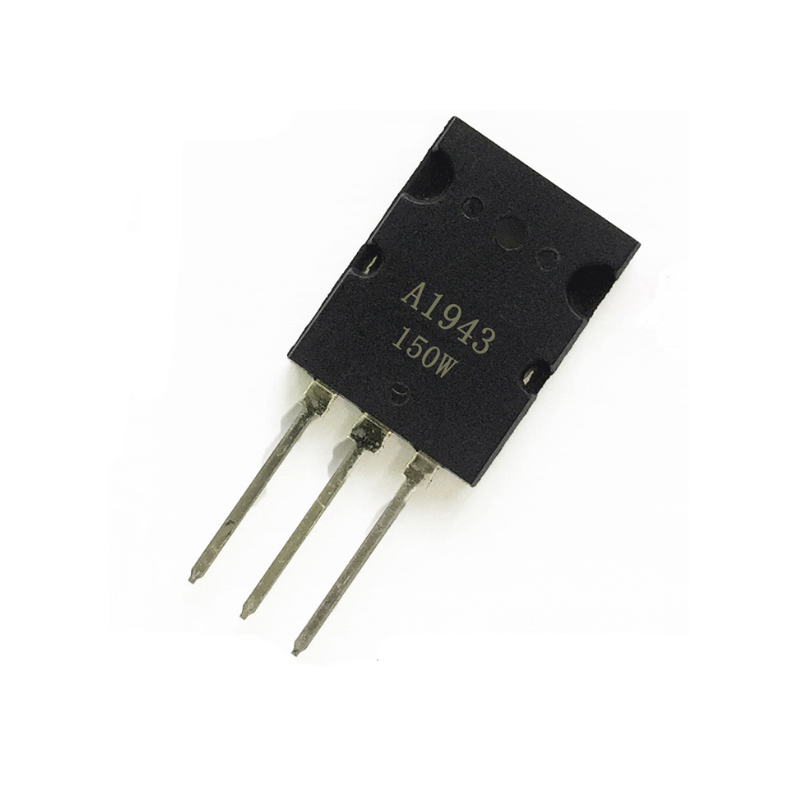

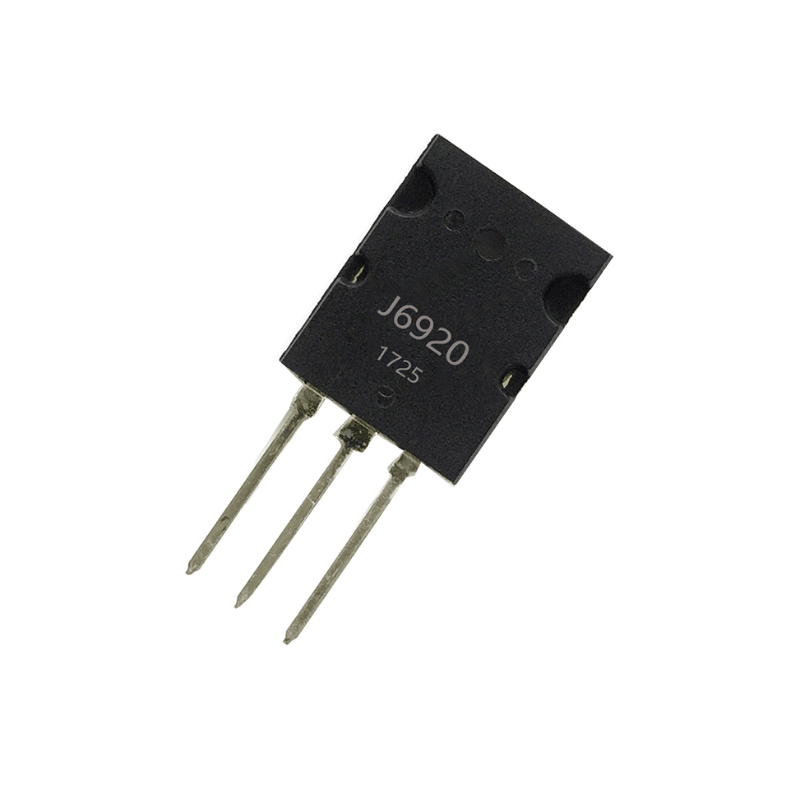

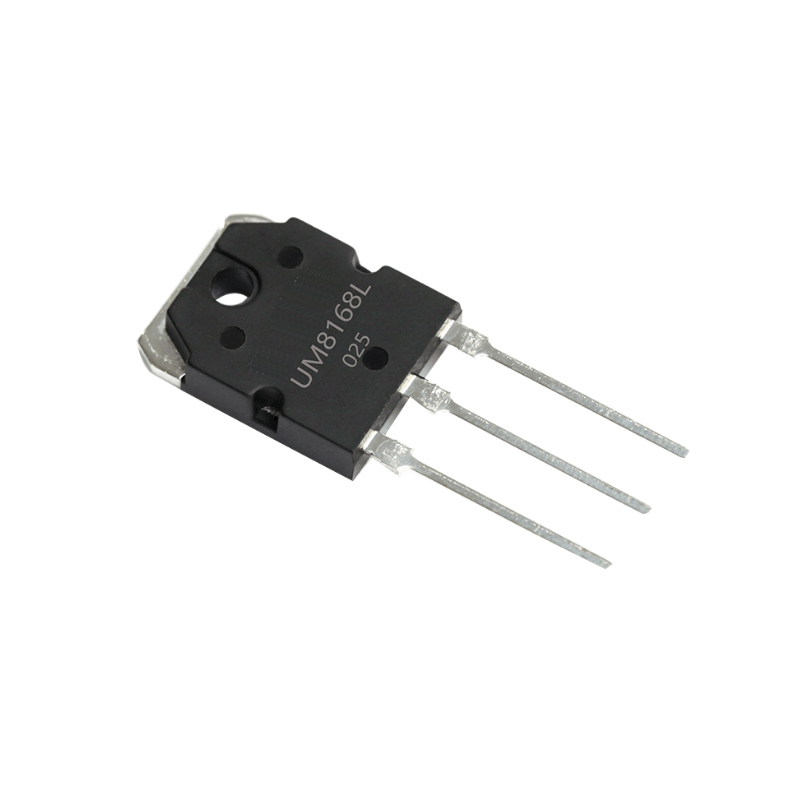

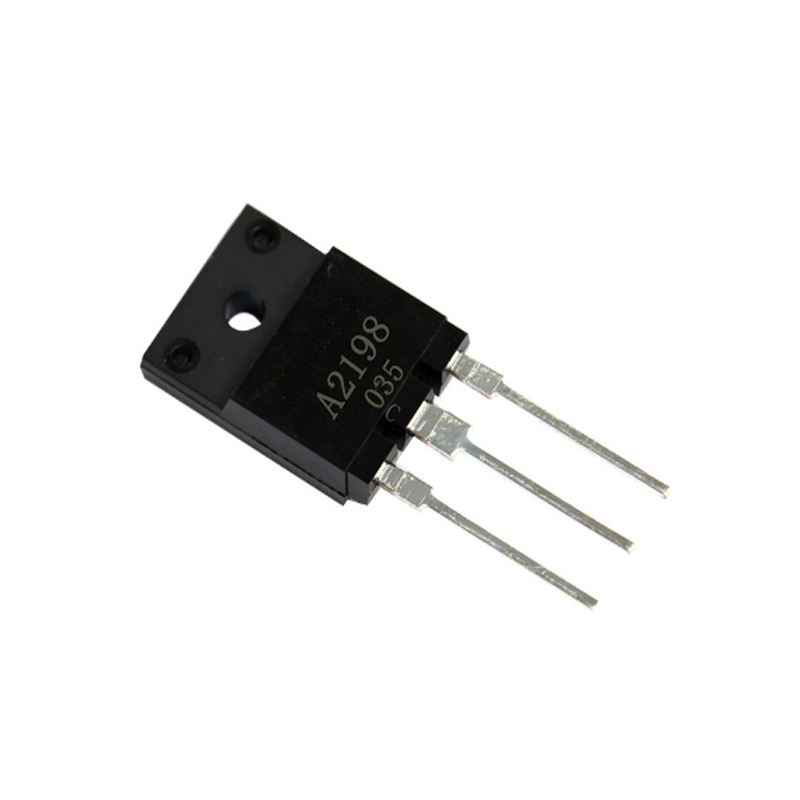

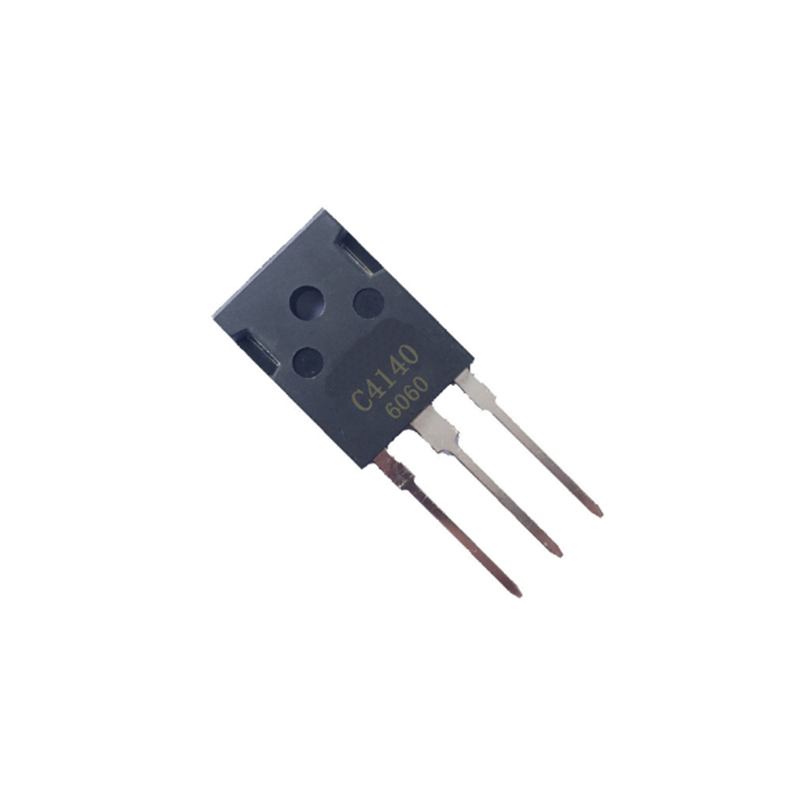

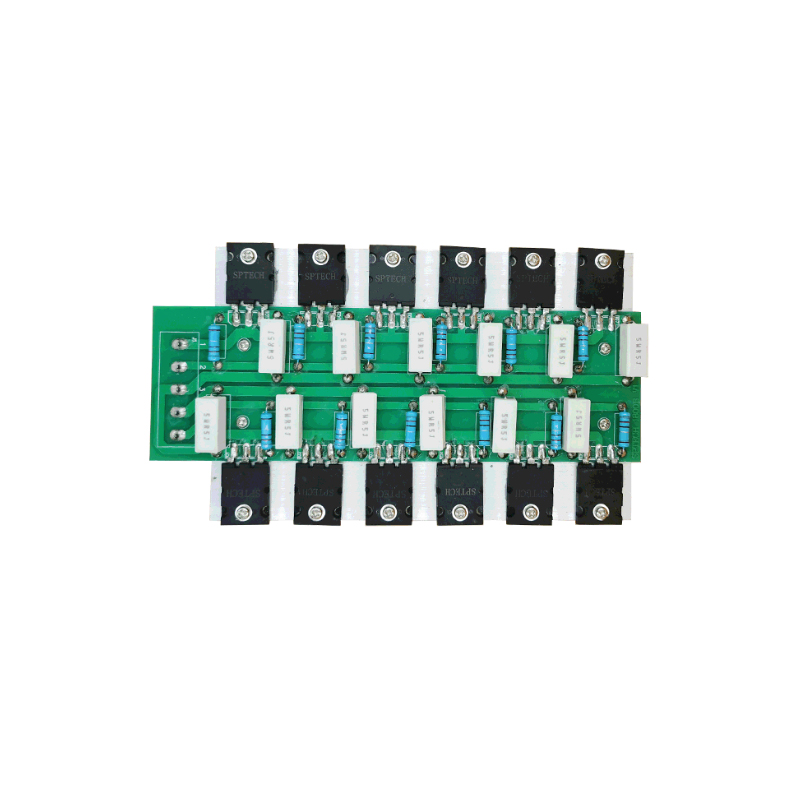

De acordo com a capacidade atual, os transistores podem ser divididos em transistores de baixa potência, transistores de média potência e transistores de alta potência .
frequência de trabalho:
De acordo com a frequência de trabalho, os transistores podem ser divididos em transistores de baixa frequência, transistores de alta frequência e transistores de ultra-alta frequência.
Estrutura da embalagem:

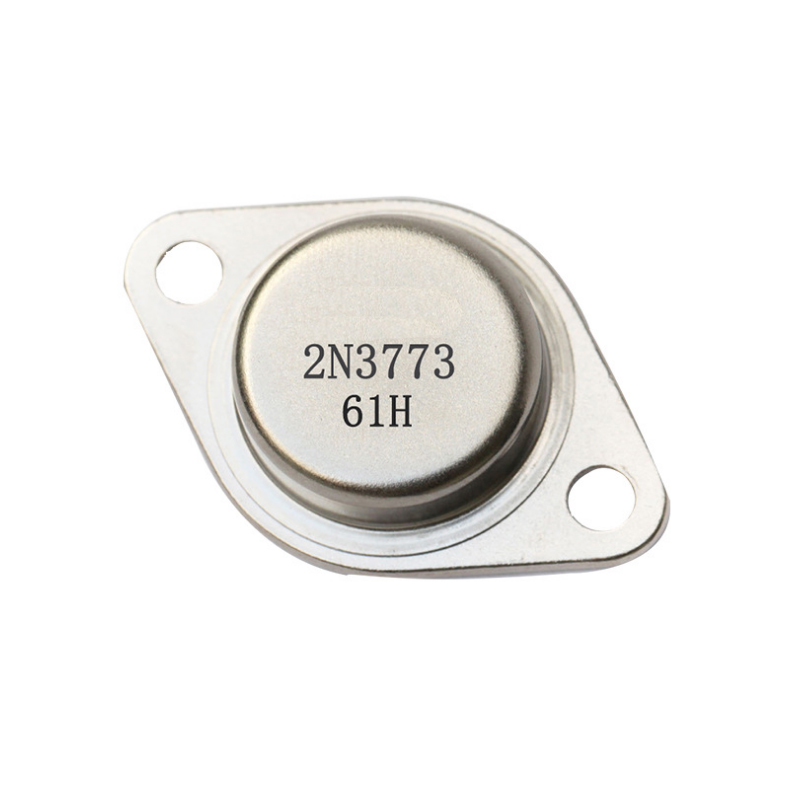

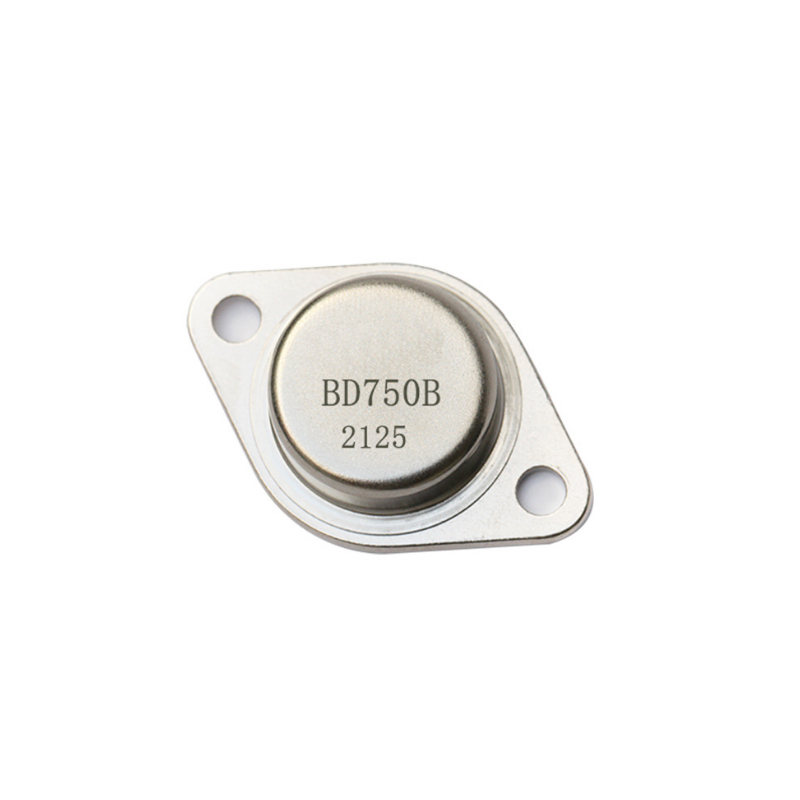

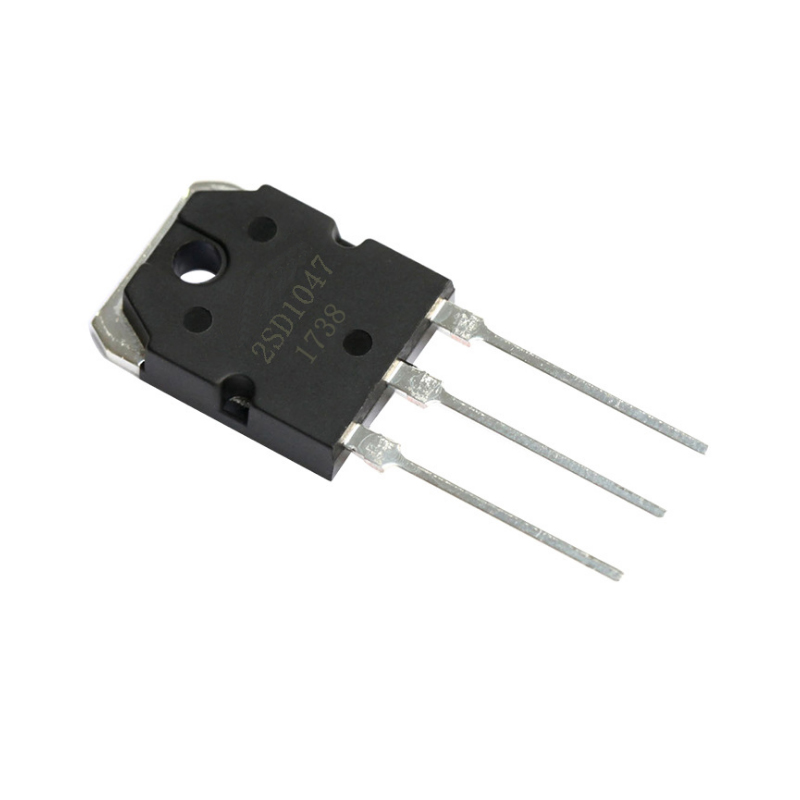

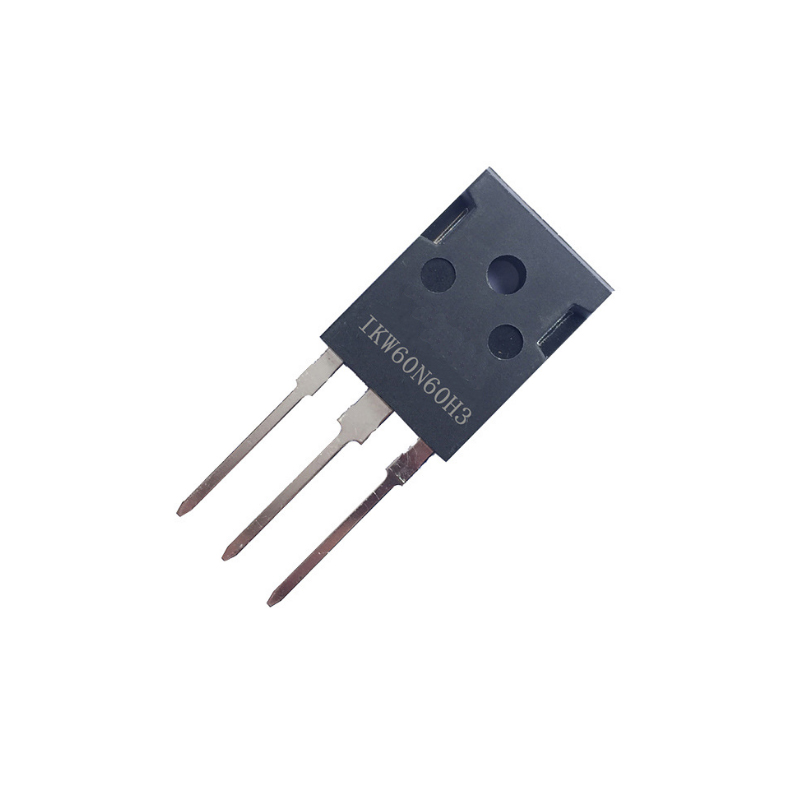

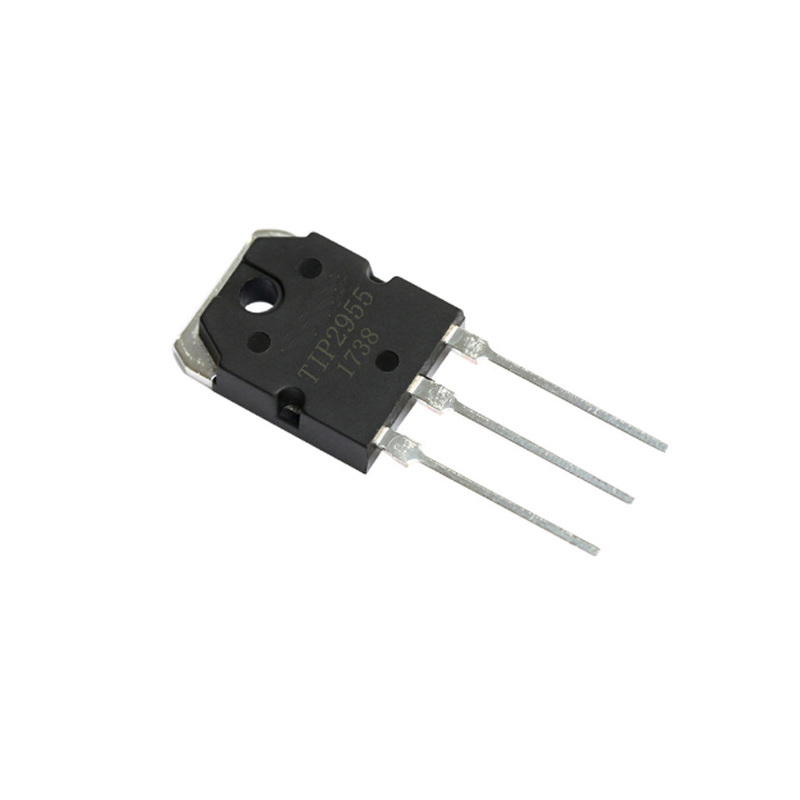

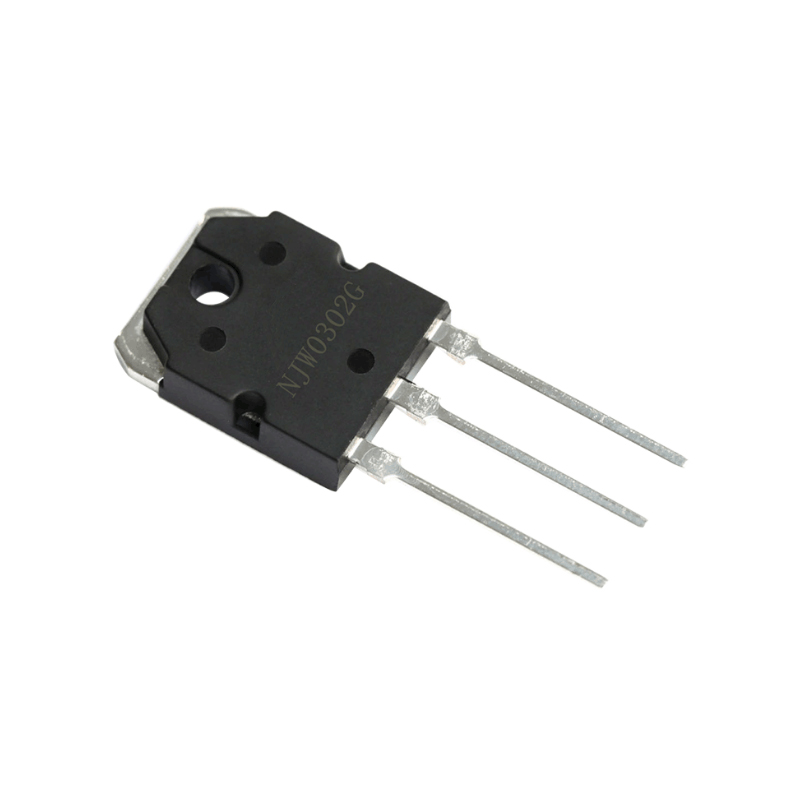

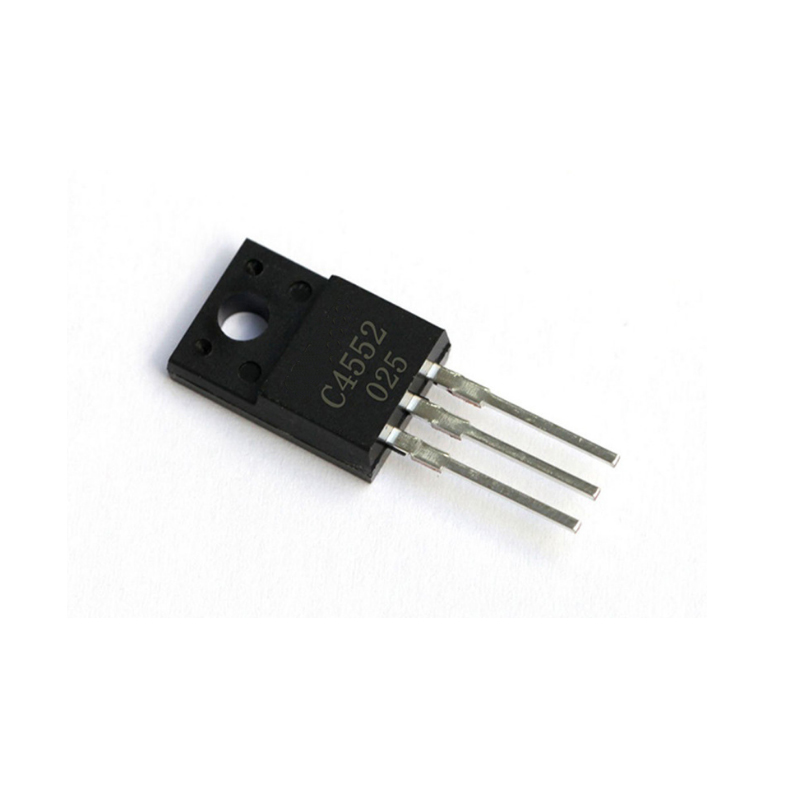

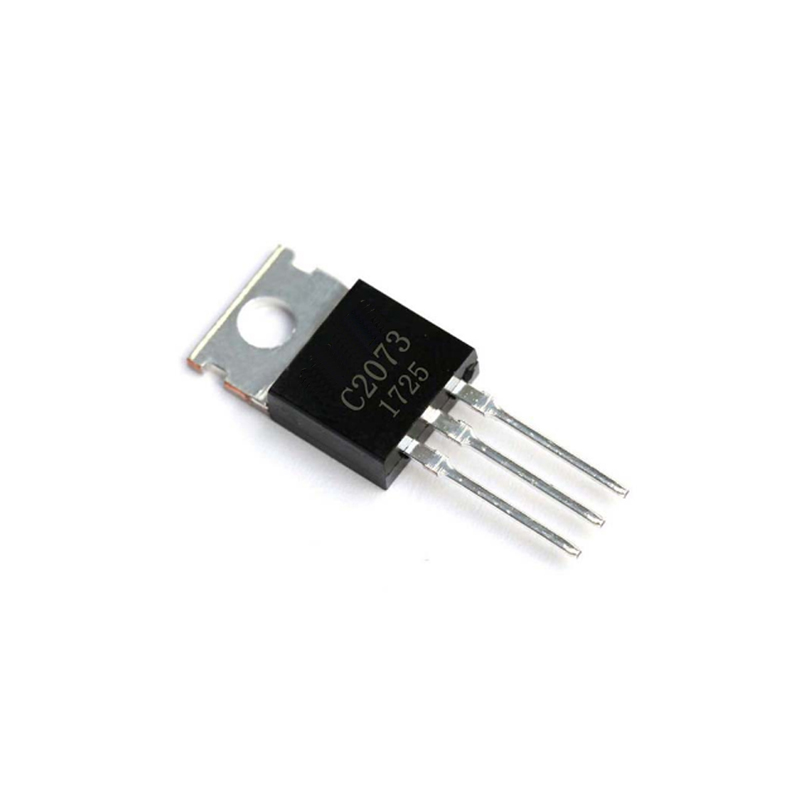

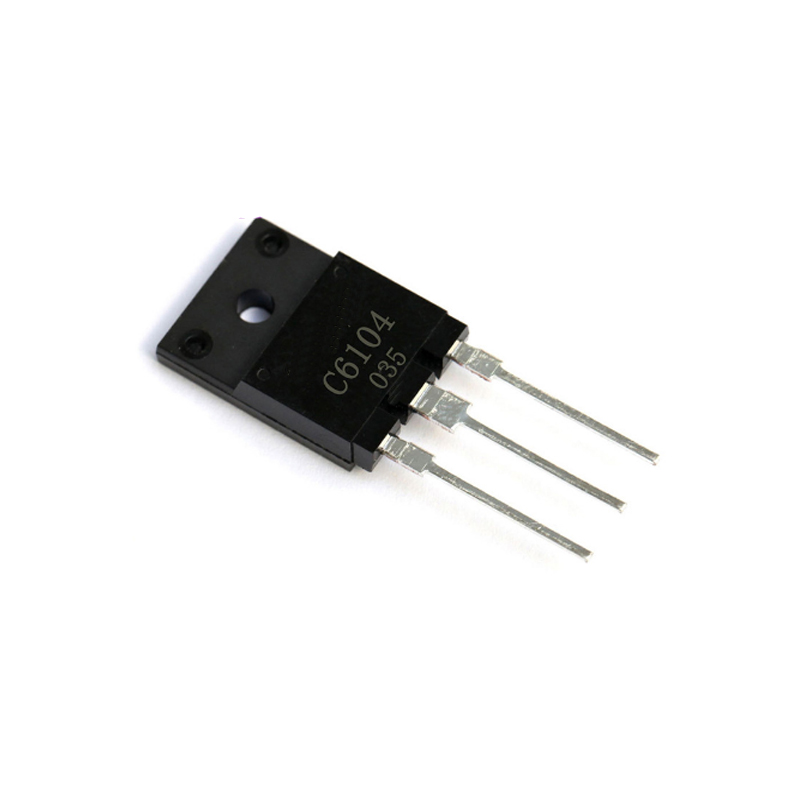

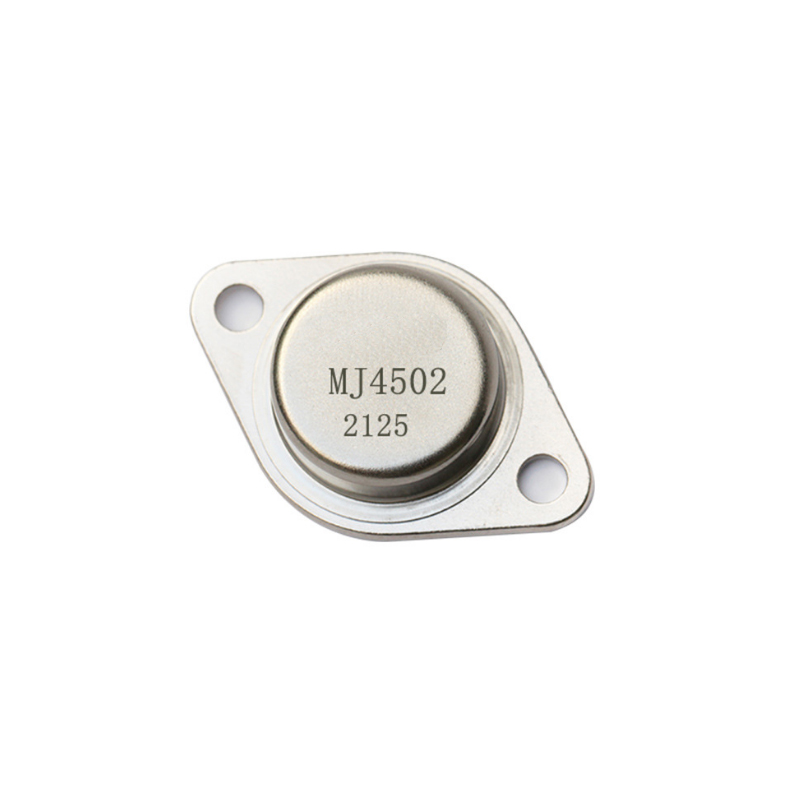

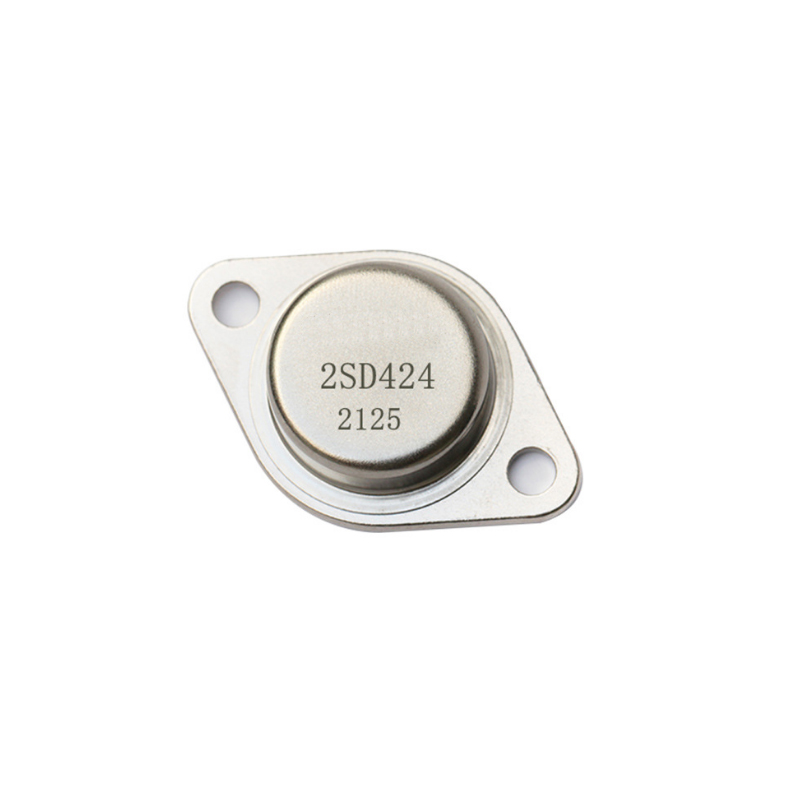

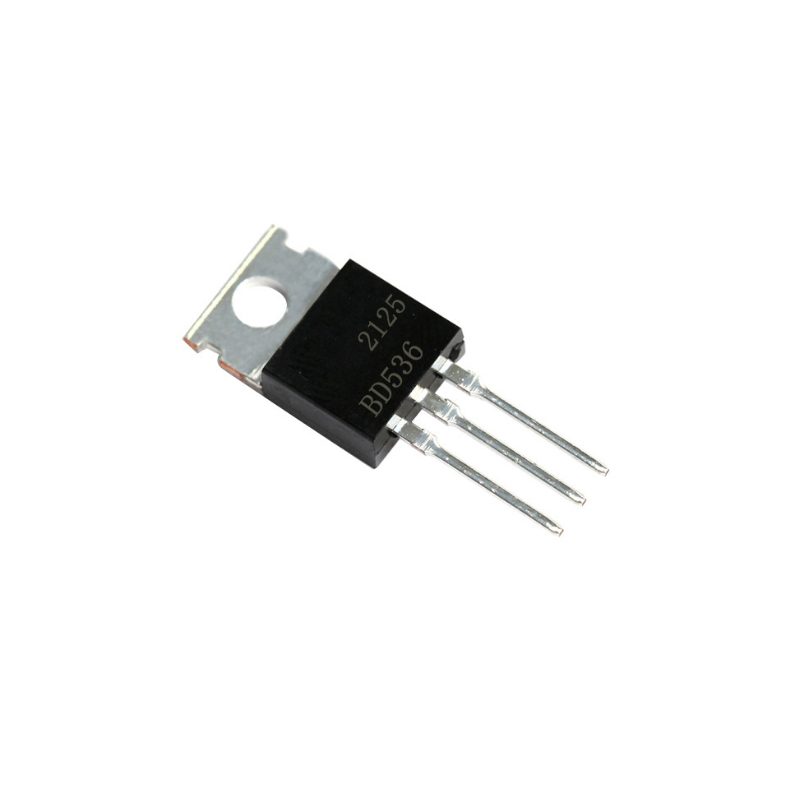

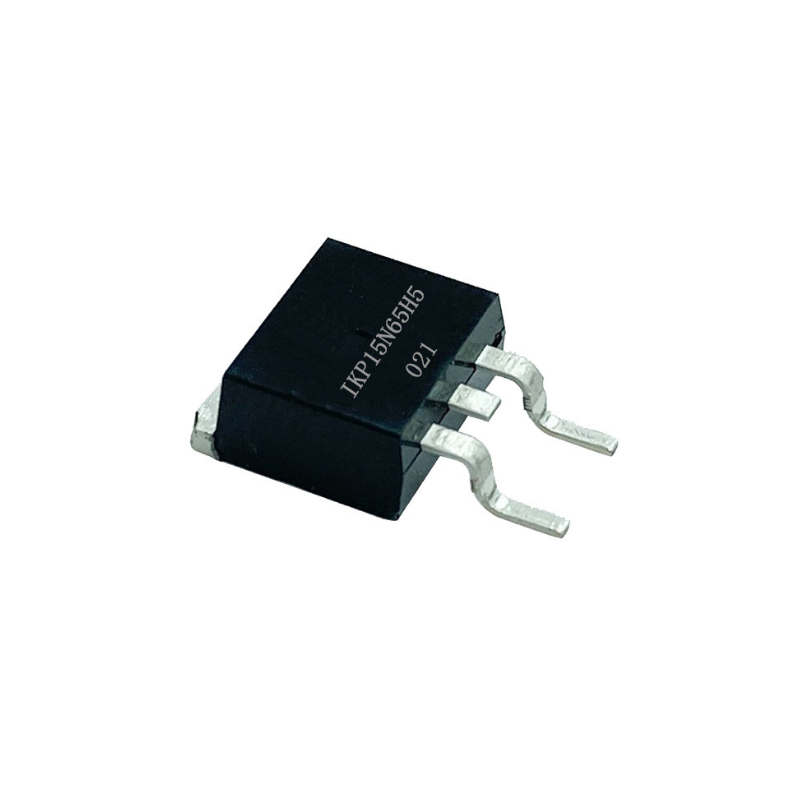

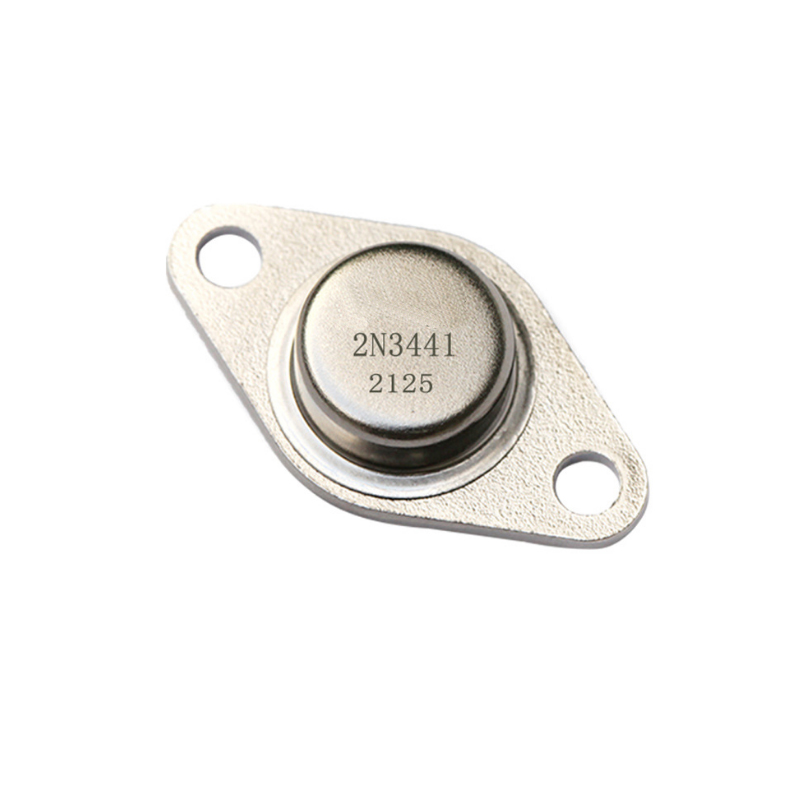

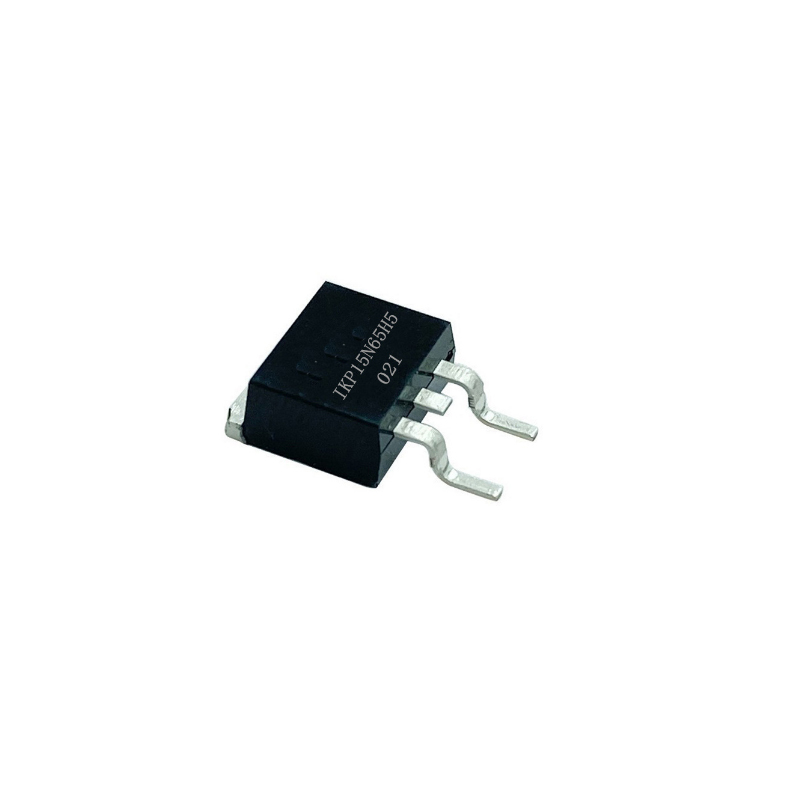

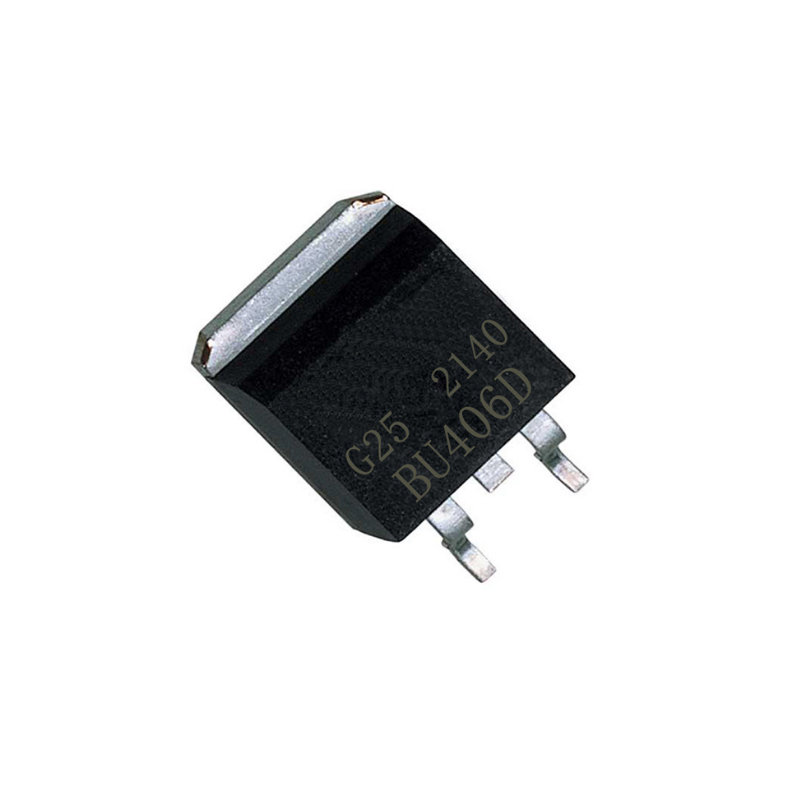

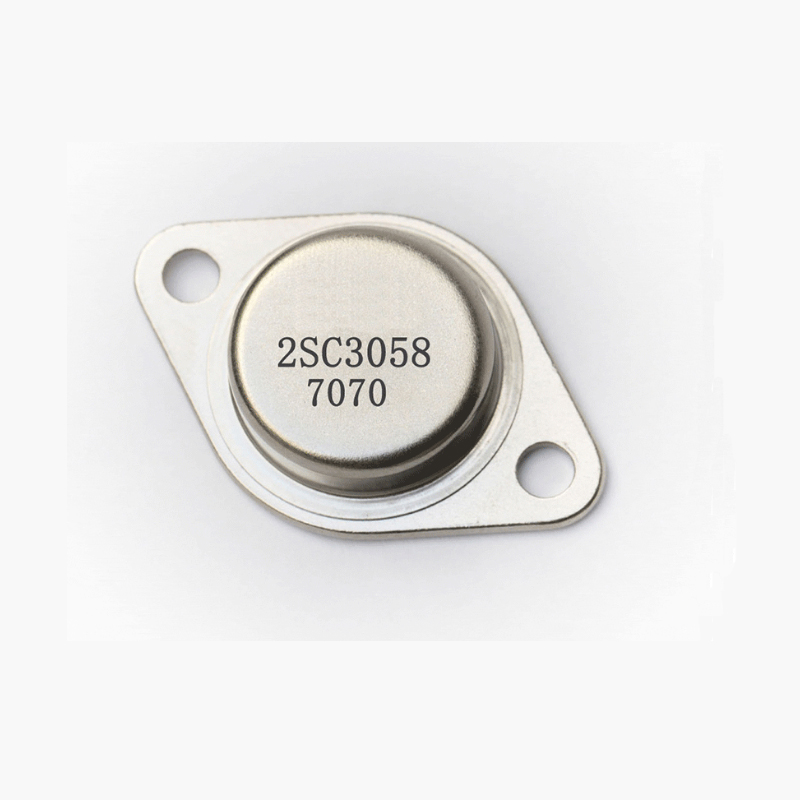

De acordo com a estrutura da embalagem, os transistores podem ser divididos em transistores de embalagem metálica (embalagem dourada), transistores de embalagem plástica (embalagem plástica), transistores de embalagem de vidro (embalagem de vidro), transistores de embalagem de superfície (folha) e transistores de embalagem cerâmica. Seus formatos de embalagem são diversos.
Por função e propósito:
Os transistores podem ser divididos em transistores de amplificação de baixo ruído, transistores de amplificação de média e alta frequência, transistores de amplificação de baixa frequência, transistores de comutação, transistores Darlington, transistores de alta tensão de retorno, transistores de parada de banda, transistores de amortecimento, transistores de microondas, transistores fotossensíveis e transistores sensíveis magnéticos de acordo às suas funções e aplicações. transistor de junção bipolar.
Método de detecção de transistor
1. Detecção de tubo Darlington comum
Um tubo Darlington comum é composto por dois ou mais coletores de transistores conectados entre si, e uma pluralidade de junções emissoras estão contidas entre a base B e o emissor E. O R do multímetro pode ser usado para testar × 1 K Ω ou R × 10 Engrenagem KΩ.
Meça a resistência direta e reversa entre os eletrodos do tubo Darlington. Em condições normais, o valor da resistência direta entre o coletor C e a base B (ao medir o tubo NPN, a sonda preta é conectada à base B; ao medir o tubo PNP, a sonda preta é conectada ao coletor C) está próximo do valor da resistência direta da junção de coletor de transistor de silício comum, que é de 3 ~ 10 K Ω, e o valor da resistência reversa é infinito. O valor da resistência direta entre o emissor E e a base B (ao medir o tubo NPN, a sonda preta é conectada à base B; ao medir o tubo PNP, a sonda preta é conectada ao emissor E) é 2 ~ 3 vezes o valor da resistência direta entre o coletor C e base B, e o valor da resistência reversa é infinito. Os valores de resistência direta e reversa entre o coletor C e o emissor e devem estar próximos do infinito. Se os valores medidos de resistência direta e reversa entre os pólos C e E ou entre os pólos B, e, B e C do tubo Darlington estiverem próximos de 0, isso indica que o tubo foi quebrado e danificado. Se os valores medidos de resistência direta e reversa entre os pólos B, e e C do tubo Darlington forem infinitos, isso indica que o tubo foi danificado em circuito aberto.

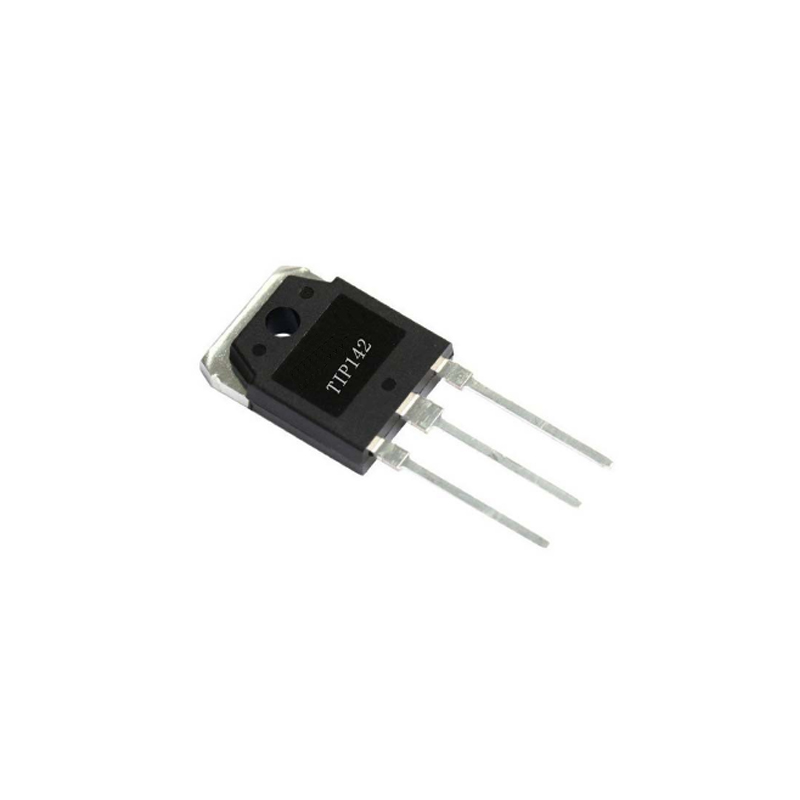

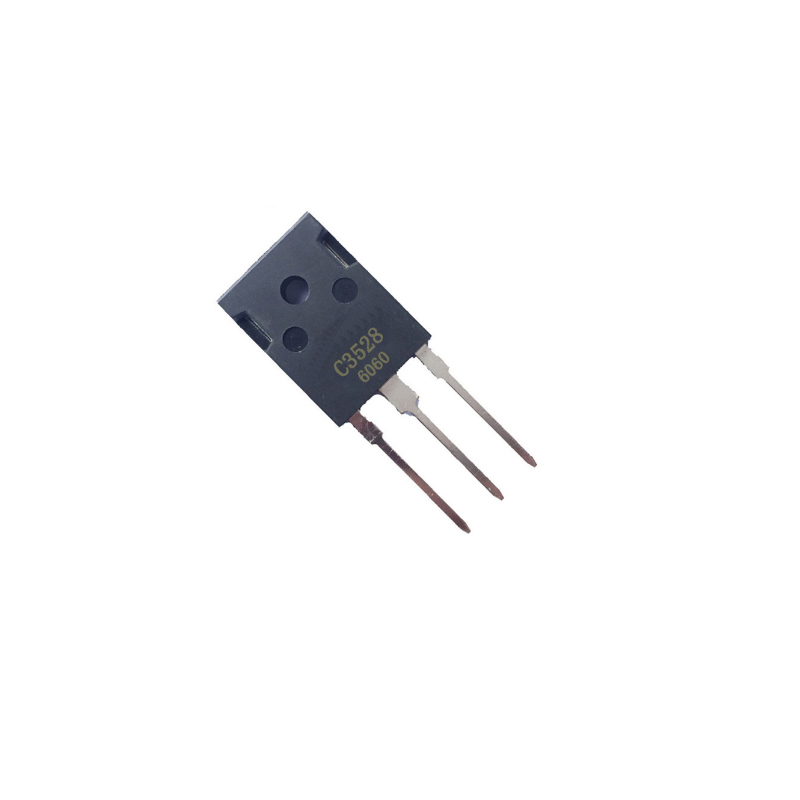

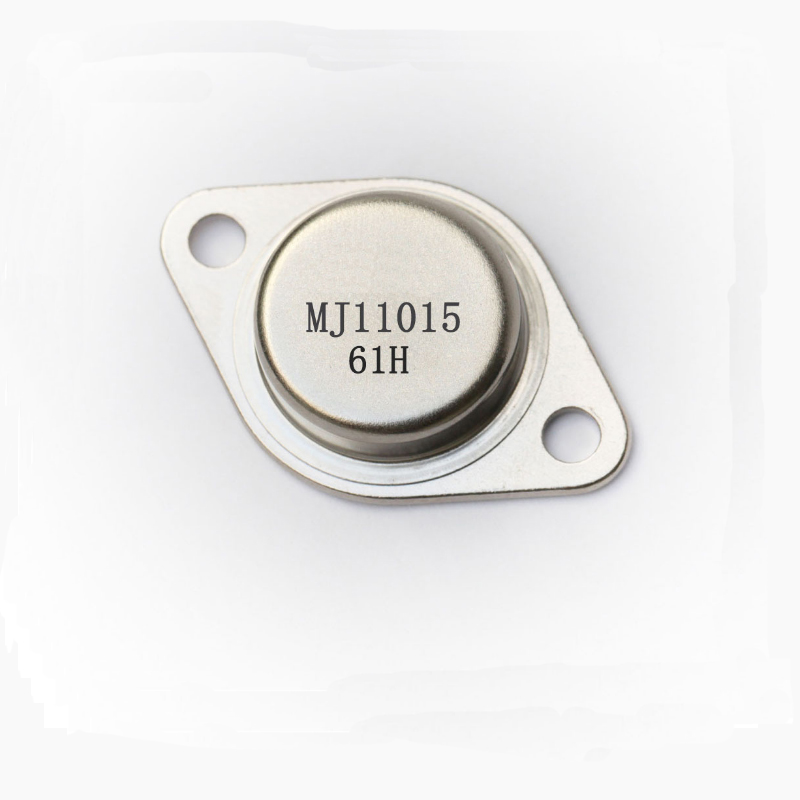

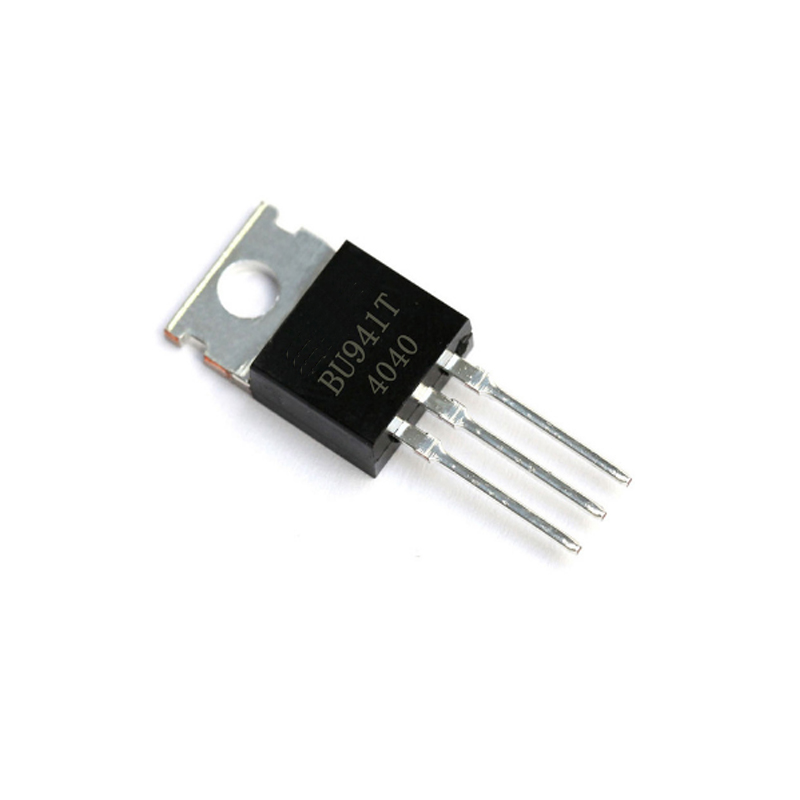

2. Detecção de tubo Darlington de alta potência
Darlington de alta potência adiciona um circuito de proteção composto por diodo de roda livre e resistência de descarga com base em tubo Darlington comum. Deve-se prestar atenção à influência desses componentes nos dados de medição durante a medição.
Multímetro R × 1 K Ω ou R × 10 K Ω, meça os valores de resistência direta e reversa da junção do coletor do tubo Darlington (entre o coletor C e a base B). Em condições normais, o valor da resistência direta (quando a base do tubo NPN está conectada com a sonda preta) deve ser pequeno, 1 ~ 10 K Ω, e o valor da resistência reversa deve ser próximo do infinito. Se os valores medidos de resistência positiva e reversa da junção do coletor forem muito pequenos ou infinitos, isso indica que o tubo foi quebrado, em curto-circuito ou com circuito aberto danificado.
Engrenagem multímetro R × 100 Ω, meça os valores de resistência direta e reversa entre o emissor E e a base B do tubo Darlington, e os valores normais são centenas de ohms a milhares de ohms (os dados específicos variam de acordo com os valores de resistência de os dois resistores entre os pólos B e E. por exemplo, os valores de resistência direta e reversa entre os pólos B e e de tubos Darlington de alta potência, como bu932r e mj10025 são cerca de 600 Ω), Se a resistência medida for 0 ou infinito, é indica que o tubo medido foi danificado.transistores unijunção.
Multímetro R × L k Ω ou R × 10 K Ω, meça os valores de resistência direta e reversa entre o emissor do tubo Darlington E e o coletor C. Em condições normais, o valor da resistência direta (ao medir o tubo NPN, a sonda preta é conectada a emissor E e a sonda vermelha está conectada ao coletor C; ao medir o tubo PNP, a sonda preta está conectada ao coletor C e a sonda vermelha está conectada ao emissor E) deve ser 5 ~ 15 K Ω (bu932r é 7 K Ω), e o valor da resistência reversa deve ser infinito, caso contrário, os pólos C e E (ou diodos) do tubo serão quebrados ou danificados por circuito aberto.
