O que é um cabo coaxial RF?
A nomenclatura do conector coaxial RF consiste no código do nome principal e no código da estrutura, separados por uma curta linha horizontal "-". Código de nome principal O código de nome principal do conector RF adota o código de nome principal geral internacional. A nomenclatura das diferentes formas estruturais de produtos específicos é especificada nas especificações detalhadas, e a forma estrutural representa a estrutura do conector RF. Cabos RF twinax e coaxiais?

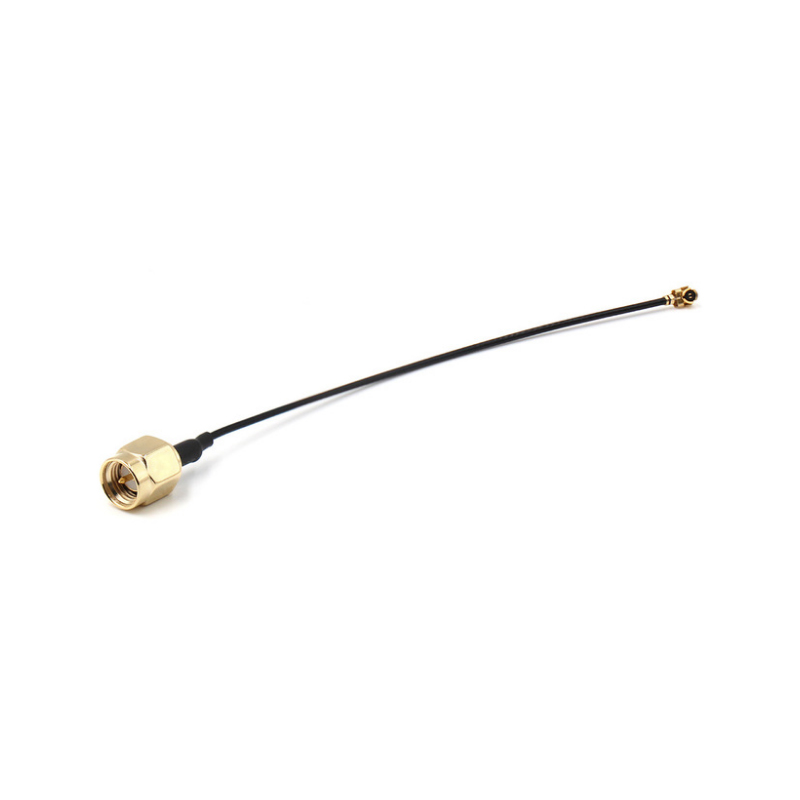

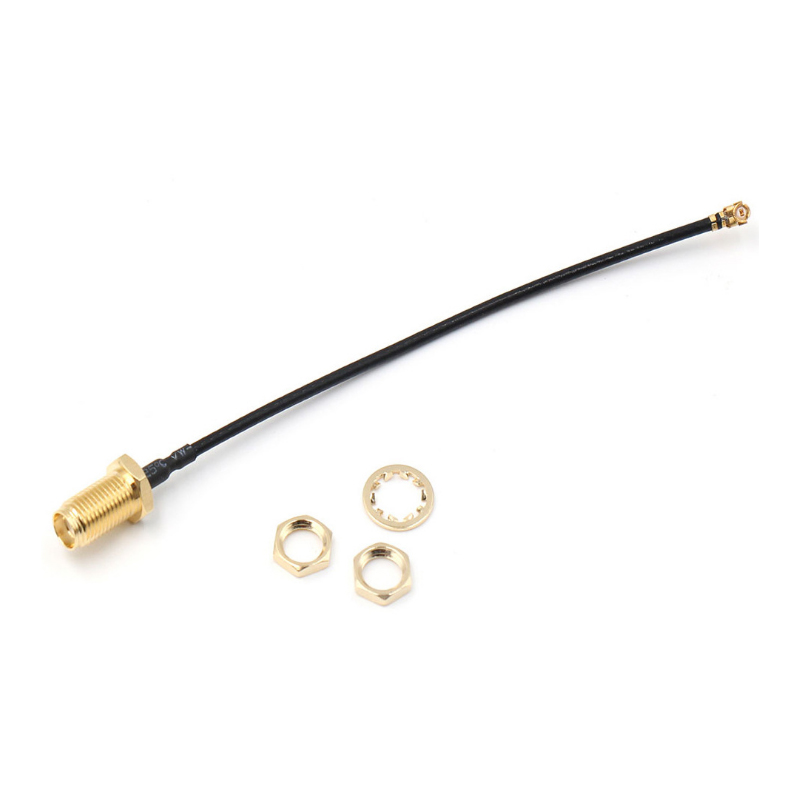

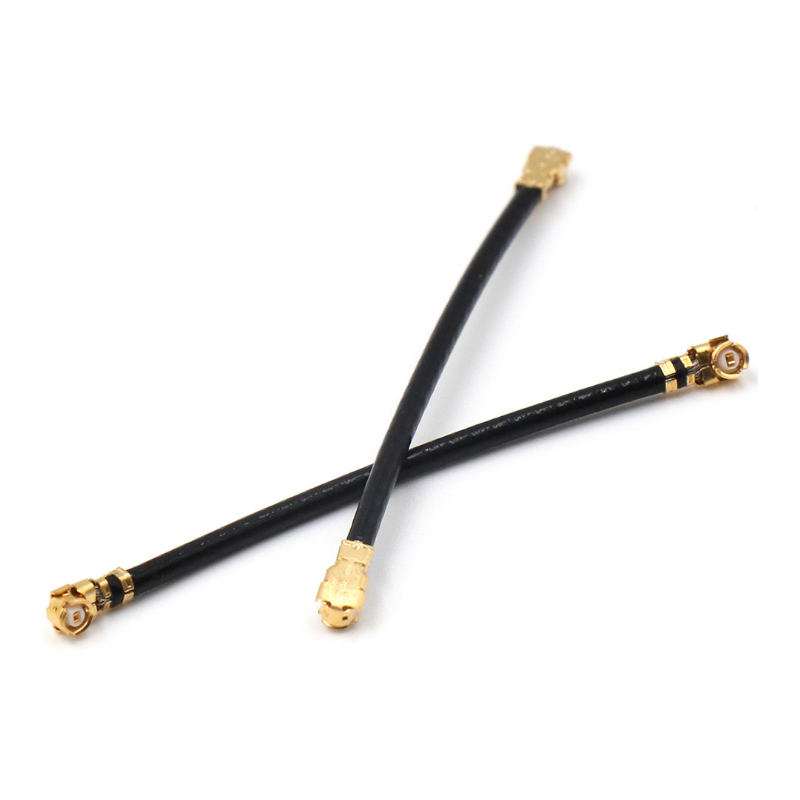

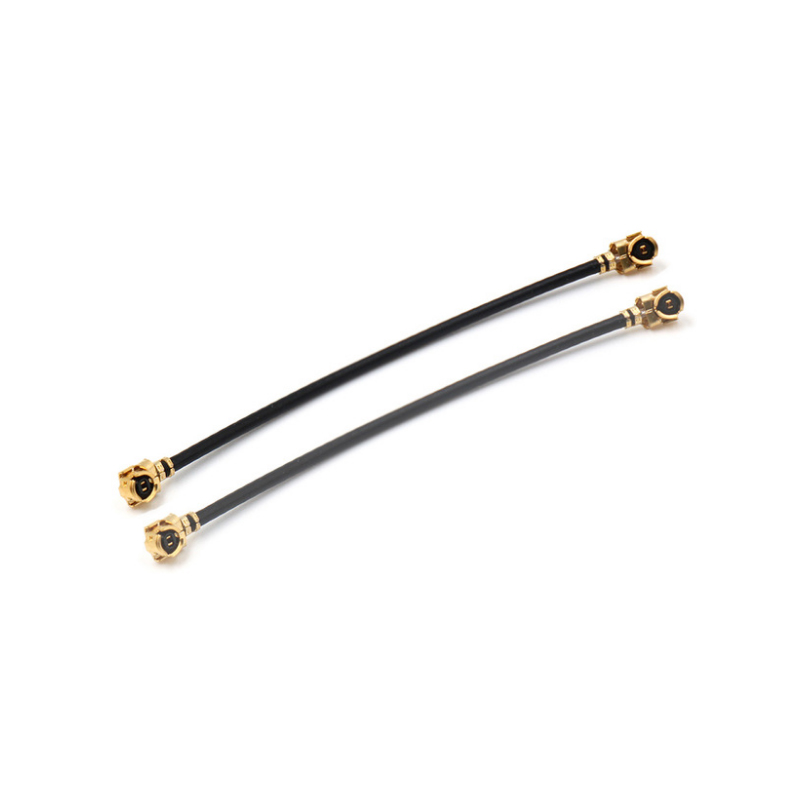

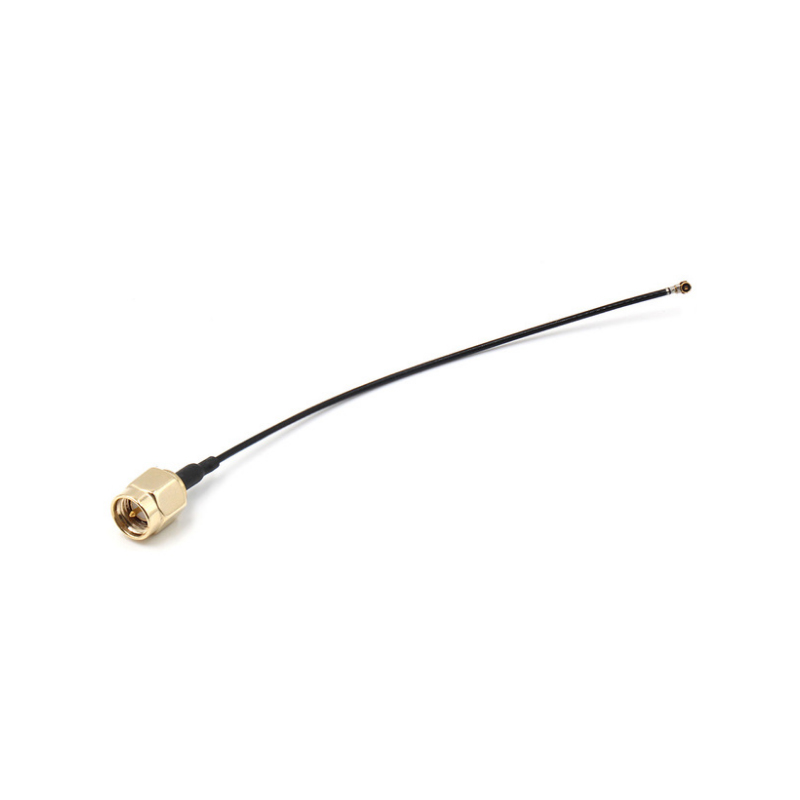

Principais especificações do cabo IPEX e SMA:
Impedância: quase todos os conectores e cabos RF são padronizados para uma impedância de 50 Ω. A única exceção geralmente é o sistema de 75 Ω, que normalmente é usado para instalação de TV a cabo. É também um importante conector de cabo coaxial RF com impedância característica de cabo correspondente. Caso contrário, uma descontinuidade é introduzida e pode resultar em perda.
VSWR (relação de onda estacionária de tensão): idealmente, os conjuntos de Rf devem ser unitários. Um bom projeto e implementação podem manter o VSWR abaixo de 1,2 na faixa de interesse.
Faixa de frequência: agora a maioria dos RF trabalha na faixa de 1 a 10GHz, portanto o conector deve ter baixa perda nesta área. Para casos acima de 10 GHz – há muito trabalho agora na faixa de 10 a 40 GHz – existem conectores mais novos para você escolher. Eles são caros porque é o próprio cabo.
Perda de inserção: Esta é a perda do conector na faixa de frequência de interesse. As perdas geralmente ficam entre 0,1 e 0,3 dB. Para determinar o quão crítico é por watt (ou Watt fracionário) na maioria dos projetos, mesmo uma perda tão pequena deve ser minimizada e incluída no orçamento de perda de link. É especialmente importante quando a intensidade do sinal e a relação sinal-ruído são baixas.
Ciclo operacional: quantos ciclos de conexão/desconexão podem ser conectados e suportar e ainda atender às suas especificações? Isso geralmente ocorre em 500 ou 1000 ciclos. Para conectores roscados, o torque de aperto especificado pelo fornecedor é um fator importante para manter o desempenho e a confiabilidade.
Potência: o processamento de potência é determinado por duas perdas de resistência (aquecimento) e quebra de isolamento. Embora décadas de design tenham sido principalmente pré-processando dezenas de watts, a comunidade de design atual se concentra em dispositivos de baixo consumo de energia, como telefones celulares, estações base celulares Pico e milipico, interfaces de vídeo, RF e gadgets. Eles estão na faixa inferior a 1 W, portanto o conector pode ser muito menor e sua potência nominal é uma restrição menor. FBelec RF coaxial é a marca top . Assim como cabos de antena RF e cabos de antena coaxial RF
