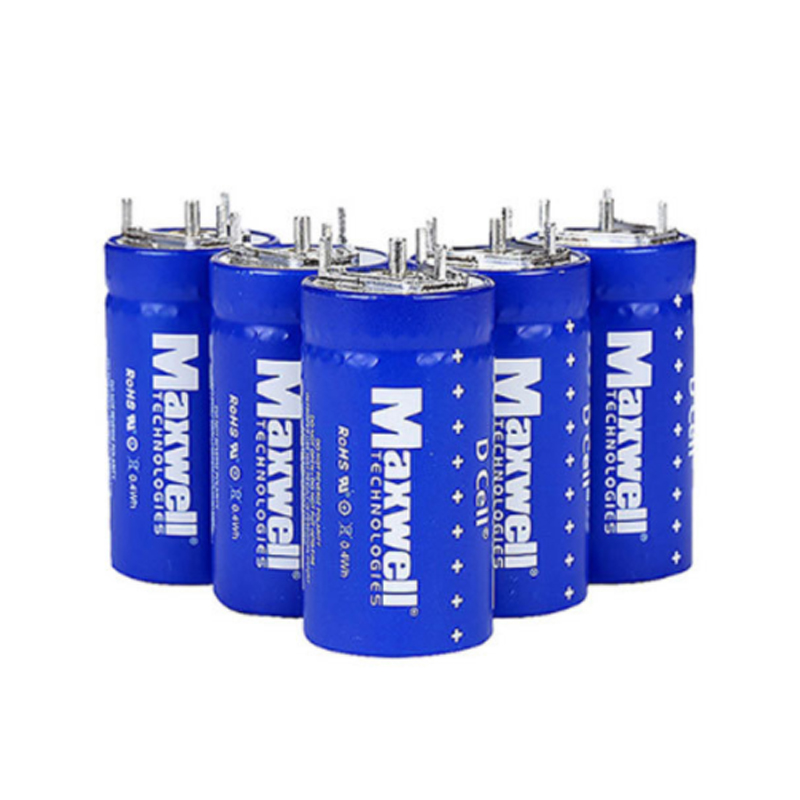

O que é um capacitor?
Capacitor, também conhecido como “capacitância”, refere-se ao armazenamento de carga gratuita sob uma determinada diferença de potencial, que é registrada como C , e a unidade internacional é farad (f). De modo geral, a carga se moverá sob a força do campo elétrico. Quando existe um meio entre os condutores, dificulta o movimento da carga e faz com que a carga se acumule no condutor, resultando no armazenamento cumulativo de carga. A quantidade de carga armazenada é chamada de capacitância. capacitores de tântalo com revestimento conformal
Capacitância é a capacidade de manter carga. Qualquer campo eletrostático é composto por muitos capacitores. Se existe um campo eletrostático, existe uma capacitância. A capacitância é descrita pelo campo eletrostático. Geralmente, acredita-se que um condutor isolado forma uma capacitância com o infinito, e o aterramento do condutor é equivalente a estar conectado ao infinito e conectado à terra como um todo. Capacitores HVAC
Capacitância (ou capacidade elétrica ) é uma quantidade física que mostra a capacidade de um capacitor de manter carga. Fisicamente falando, a capacitância é um meio de armazenamento de carga estática, que pode existir permanentemente. Esta é a sua característica. Tem uma ampla gama de utilizações. É um componente eletrônico indispensável na área de eletrônica e energia. É usado principalmente em filtragem de energia, filtragem de sinal, acoplamento de sinal, ressonância, filtragem, compensação, carga e descarga, armazenamento de energia, isolamento DC e outros circuitos.
Fórmula de cálculo da capacitância
Para um capacitor, se a diferença de potencial entre os dois estágios for de 1 volt com 1 banco de eletricidade, a capacitância do capacitor é de 1 farad, ou seja, C = q / u. Porém, a capacitância não é determinada por Q (carga) ou u (tensão), ou seja, a fórmula de determinação da capacitância é: C= ε rS/4πkd 。 Entre eles, ε R é a constante dielétrica relativa, s é o positivo área da placa do capacitor, D é a distância entre as placas do capacitor e K é a constante eletrostática. Capacitor de placa paralela comum, a capacitância é C= ε S/d( ε É a constante dielétrica do meio entre as placas, ε=ε r ε 0 ε 0 = 1/4 π K, s é a área das placas, D é a distância entre as placas).
Definição
Fórmula de cálculo da energia potencial elétrica do capacitor: e = C * (u ^ 2) / 2 = Qu / 2 = (Q ^ 2) / 2C
Fórmula de cálculo para conexão paralela de múltiplos capacitores: C = C1 + C2 + C3 +... + CN
Fórmula de cálculo da série de múltiplos capacitores: 1 / C = 1 / C1 + 1 / C2 +... + 1 / cn
Três capacitores em série: C = (C1 * C2 * C3) / (C1 * C2 + C2 * C3 + C1 * C3)
Tipo de capacitor
Os tipos de capacitores podem ser divididos em: capacitor variável apolar, capacitor fixo apolar, capacitor polar, etc. em princípio, eles podem ser divididos em: capacitor CBB (polietileno), capacitor de poliéster, capacitor de chip cerâmico, capacitor de mica , capacitor monólito, capacitor eletrolítico, capacitor de tântalo, etc. capacitores cerâmicos multicamadas Capacitor variável não polar
Processo de fabricação: a peça móvel giratória é uma peça cerâmica, a superfície é revestida com filme metálico e a peça fixa é um fundo cerâmico revestido com filme metálico; A folha móvel é uma folha de metal coaxial e a folha fixa é uma folha de filme orgânico como meio
Vantagens: fácil produção e baixo conteúdo técnico.
Desvantagens: grande volume e pequena capacidade
Objetivo: alterar o circuito de frequência de oscilação e ressonância. FM, am, circuito de transmissão/recepção

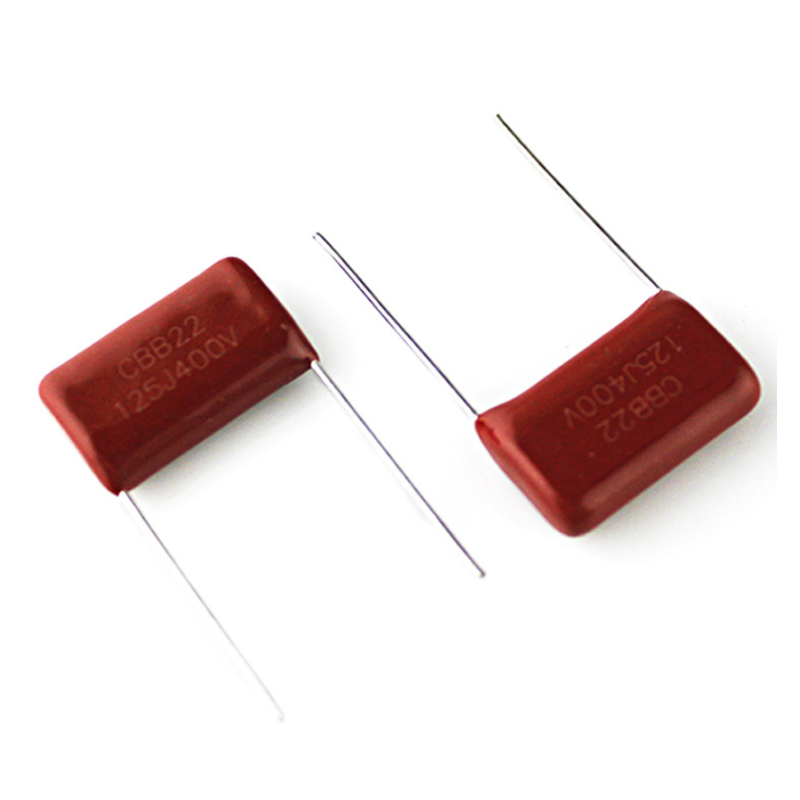

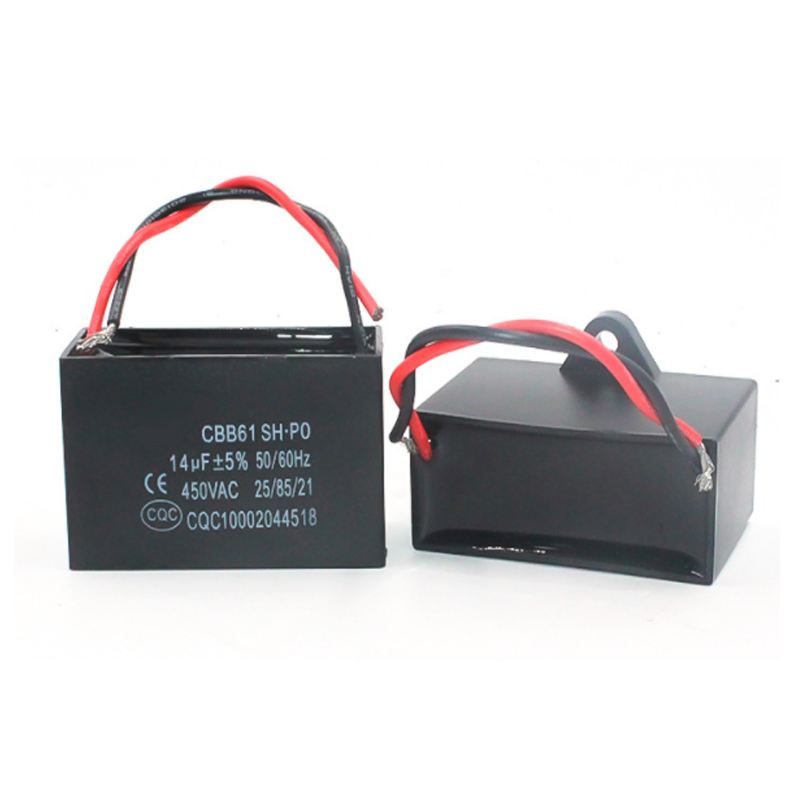

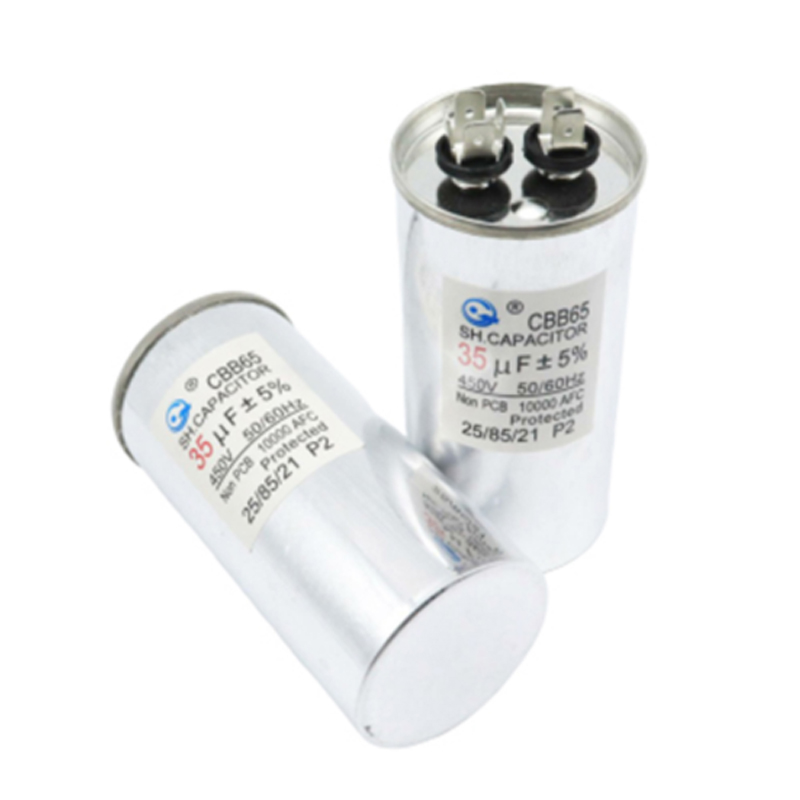

Capacitor CBB indutivo não polar
Processo de fabricação: duas camadas de plástico polipropileno e duas camadas de folha metálica são misturadas alternadamente e depois unidas.
Vantagens: sem indutância, boas características de alta frequência e pequeno volume
Desvantagens: não é adequado para grande capacidade, alto preço e baixa resistência ao calor.
Finalidade: acoplamento/oscilação, áudio, circuito analógico/digital, fonte de alimentação de alta frequência, filtragem/desacoplamento, capacitor CBB não polar
Processo de fabricação: duas camadas de plástico polietileno e duas camadas de folha metálica são misturadas alternadamente e depois unidas.

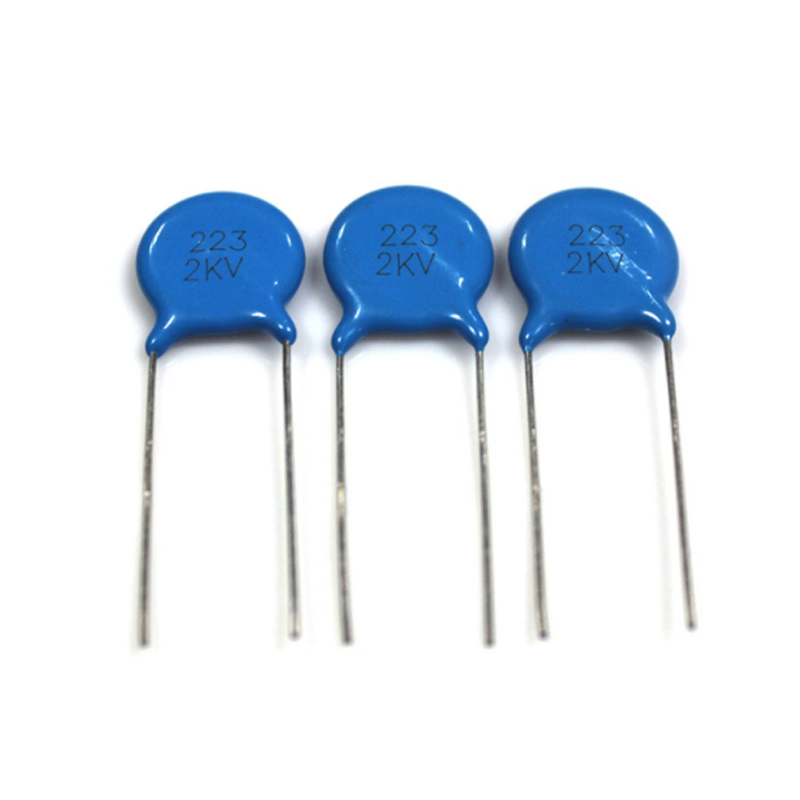

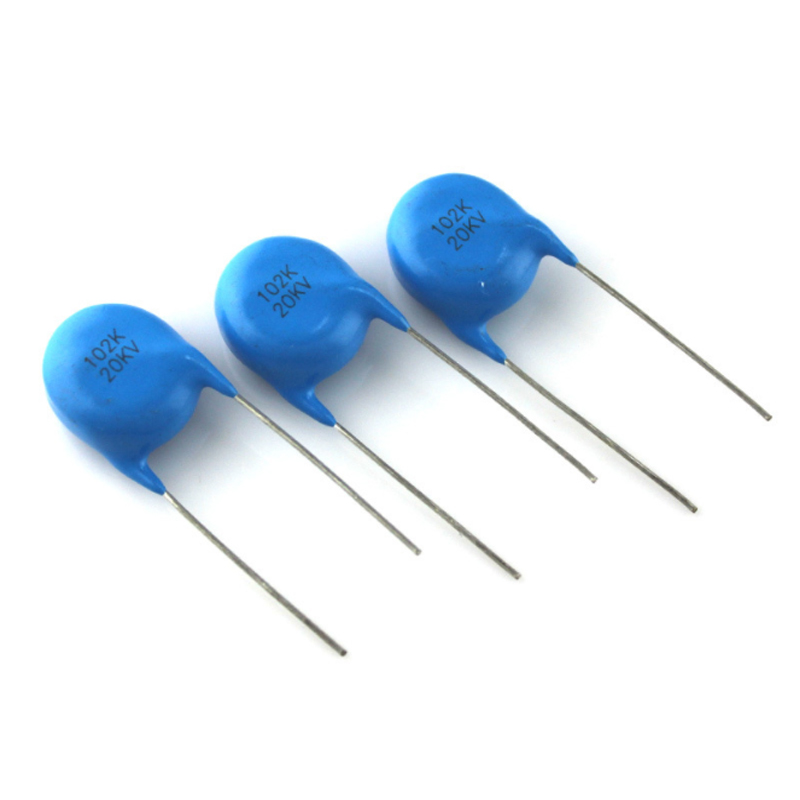

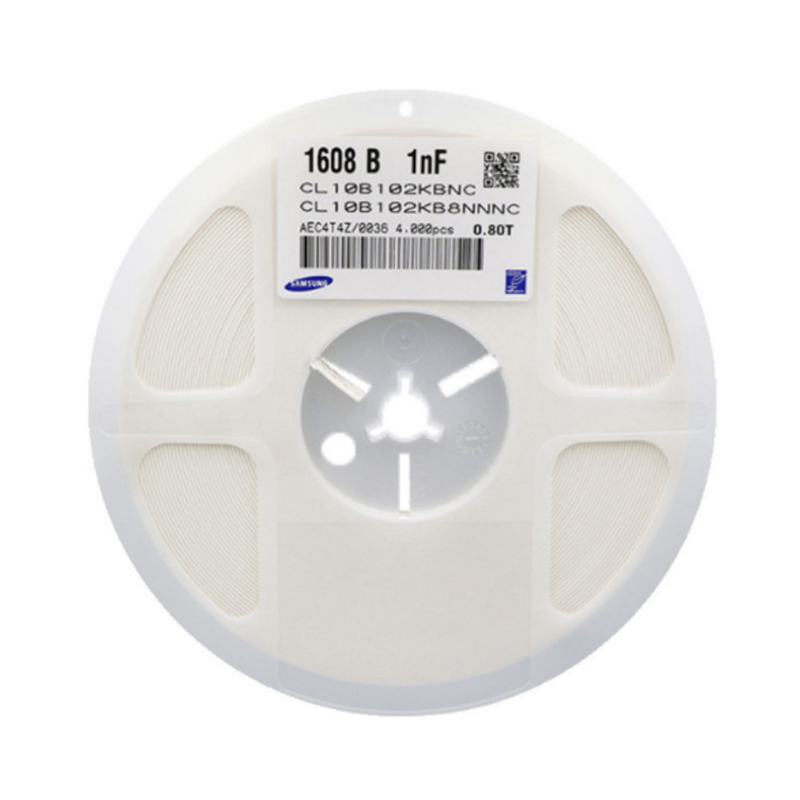

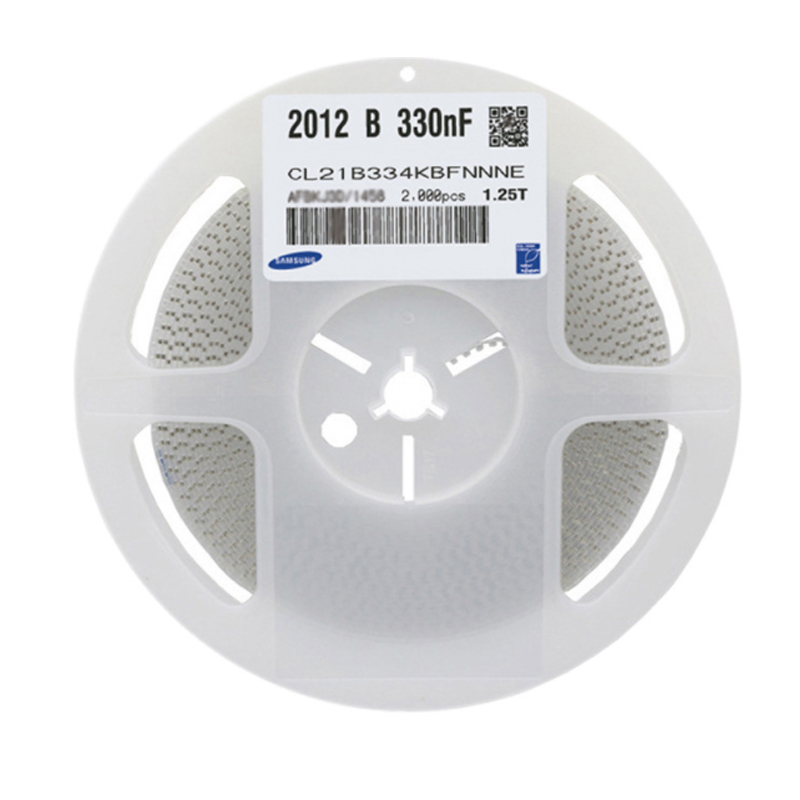

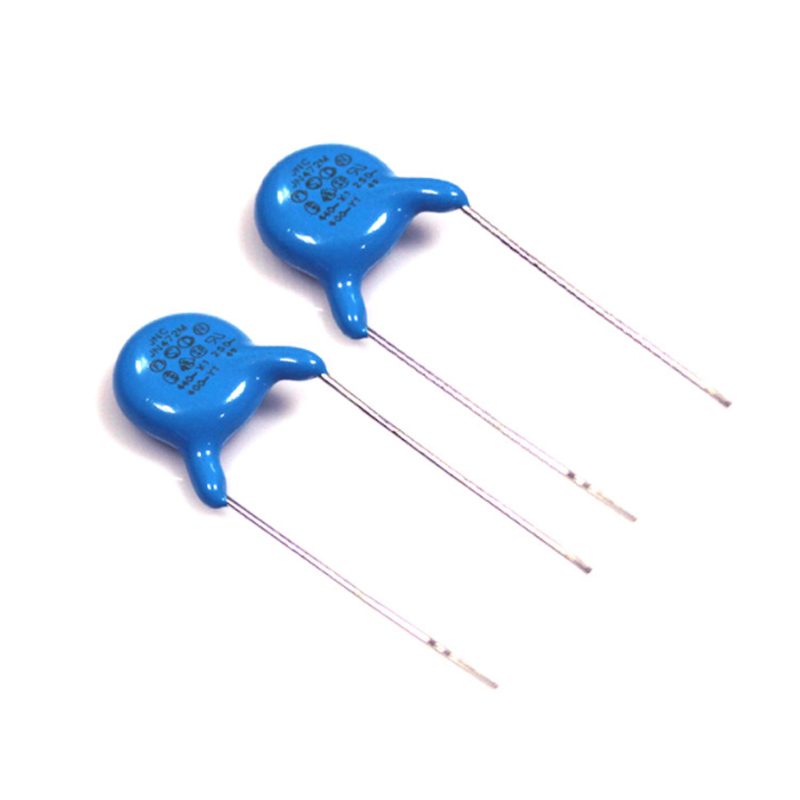

Capacitor de porcelana apolar
Processo de fabricação: a fina peça de porcelana é feita através do cruzamento de película metálica prateada nas duas faces.
Vantagens: tamanho pequeno, alta tensão suportável, baixo preço e alta frequência (um é capacitor de alta frequência)
Desvantagens: frágil, baixa capacidade
Finalidade: oscilação de alta frequência, ressonância, desacoplamento, som
Capacitor de mica não polar
Processo de fabricação: duas camadas de filmes metálicos são revestidas em folha de mica
Vantagens: fácil produção e baixo conteúdo técnico.

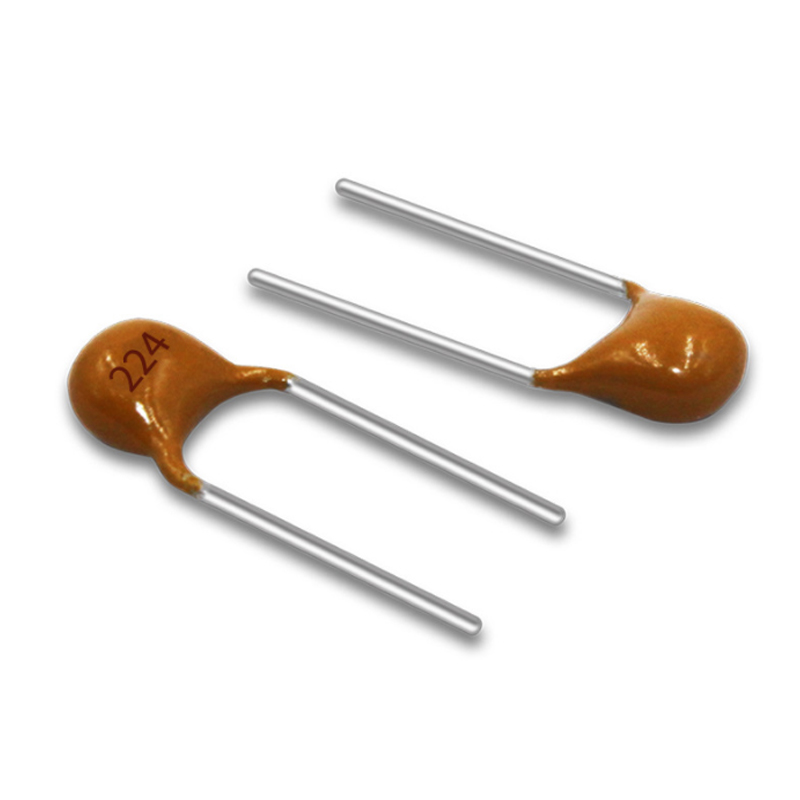

Desvantagens: grande volume e pequena capacidade. Finalidade: oscilação, ressonância, desacoplamento e circuito com baixos requisitos. O volume do capacitor de pedra única não polar é menor que o CBB. Outros são iguais ao CBB
Finalidade: circuito analógico/digital, desvio/filtragem de sinal, áudio

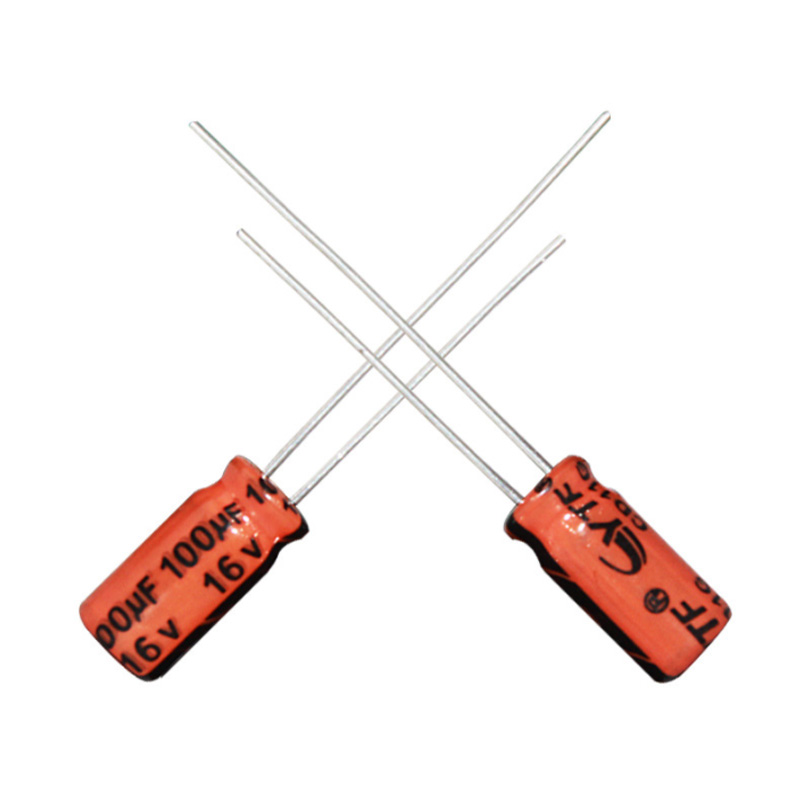

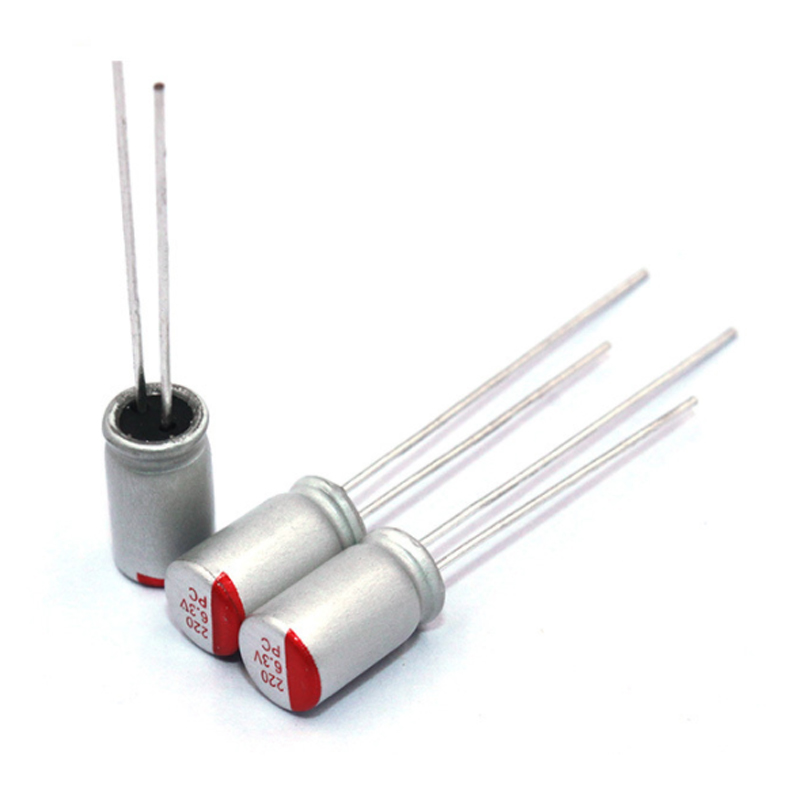

Capacitor eletrolítico polar
Processo de fabricação: dois pedaços de tiras de alumínio e duas camadas de filmes isolantes são empilhados entre si e depois imersos em eletrólito após serem empacotados.
Vantagens: grande capacidade.
Desvantagens: características ruins de alta frequência.
Finalidade: acoplamento entre estágios de baixa frequência, bypass, desacoplamento, filtro de energia, áudio

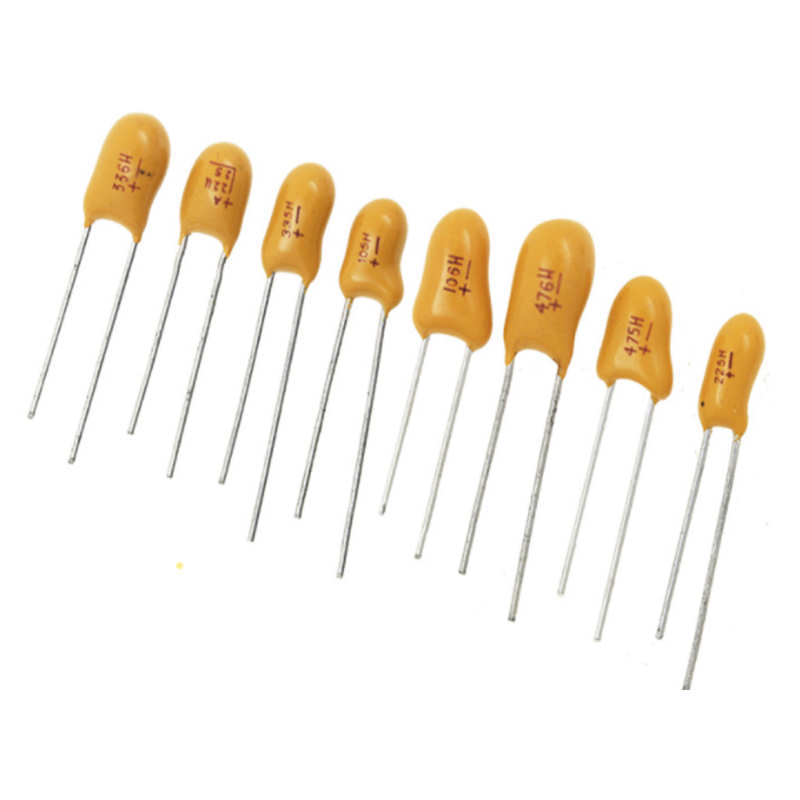

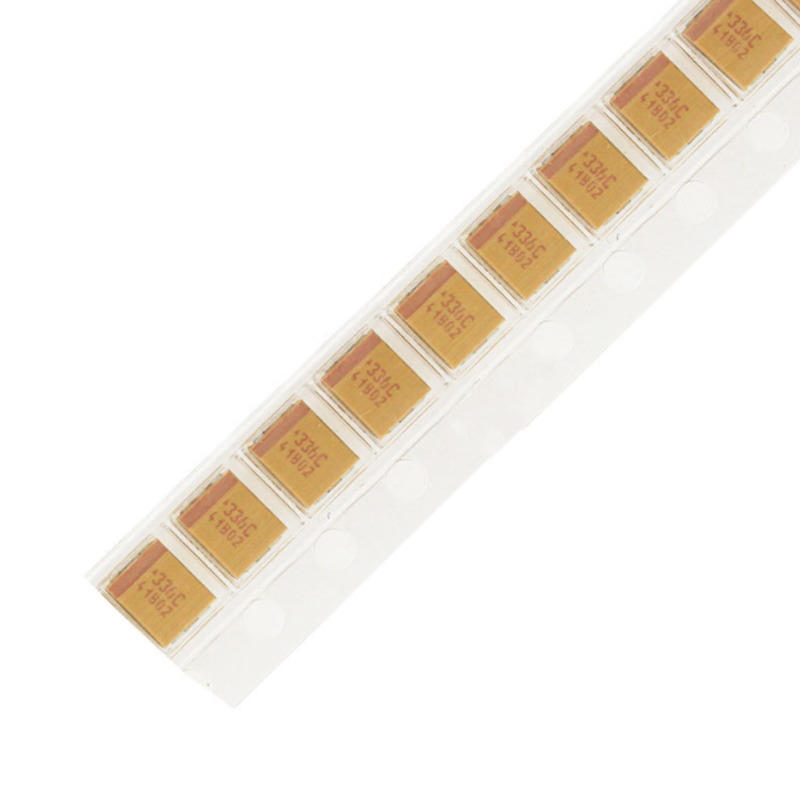

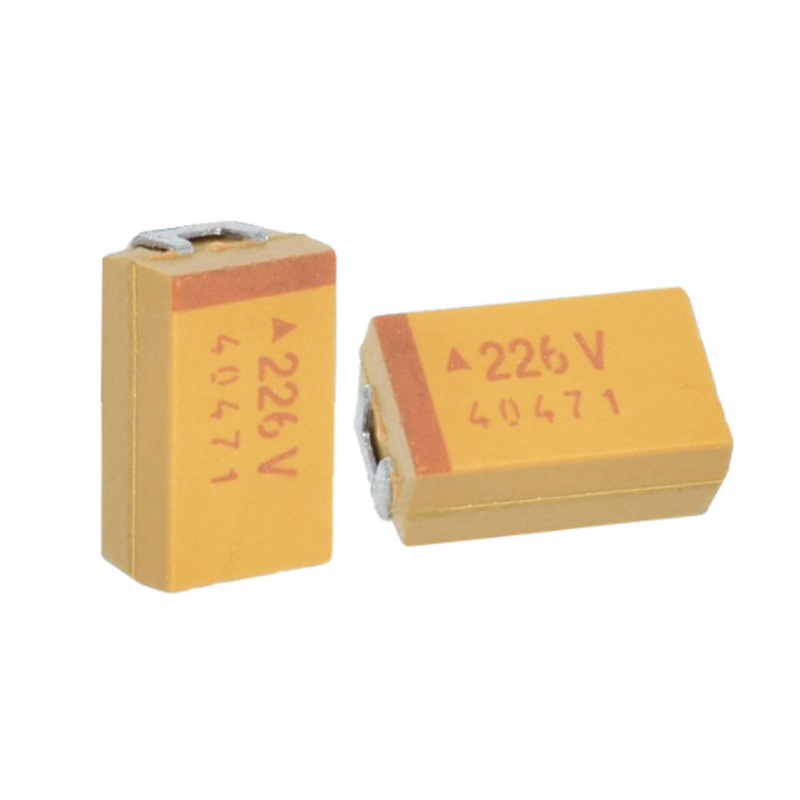

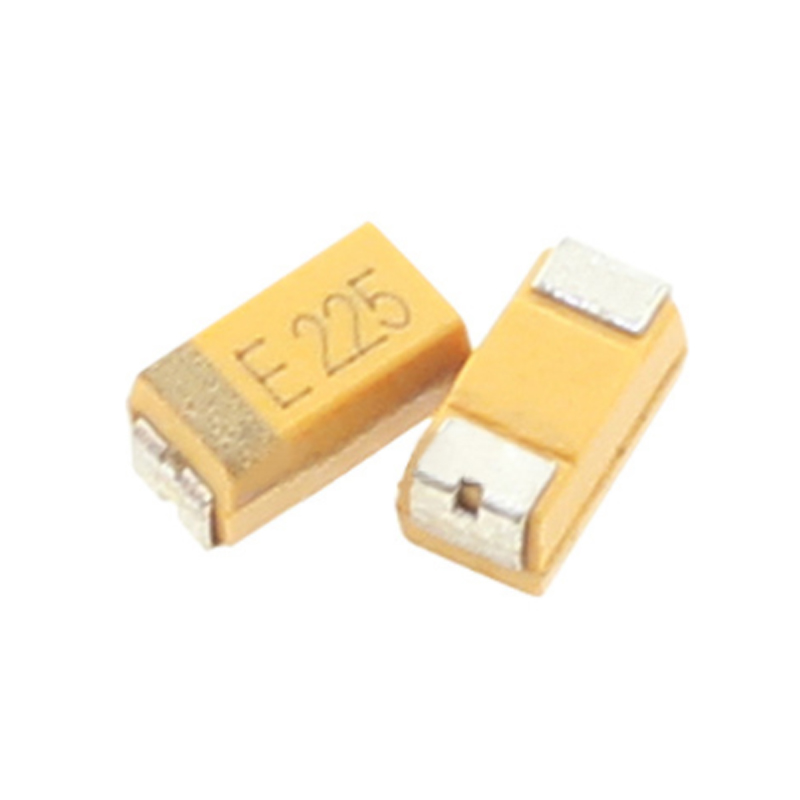

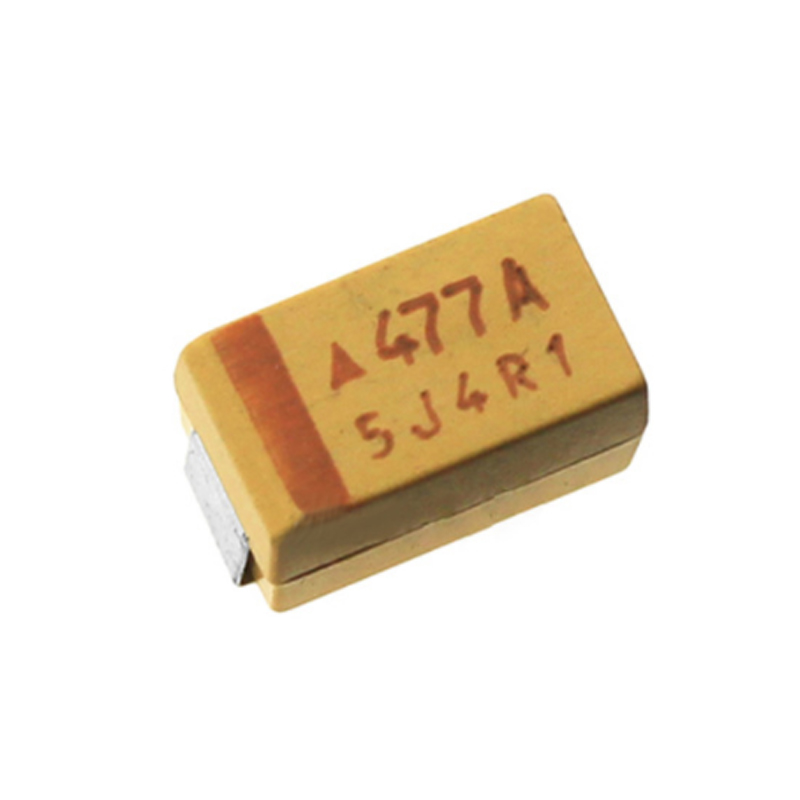

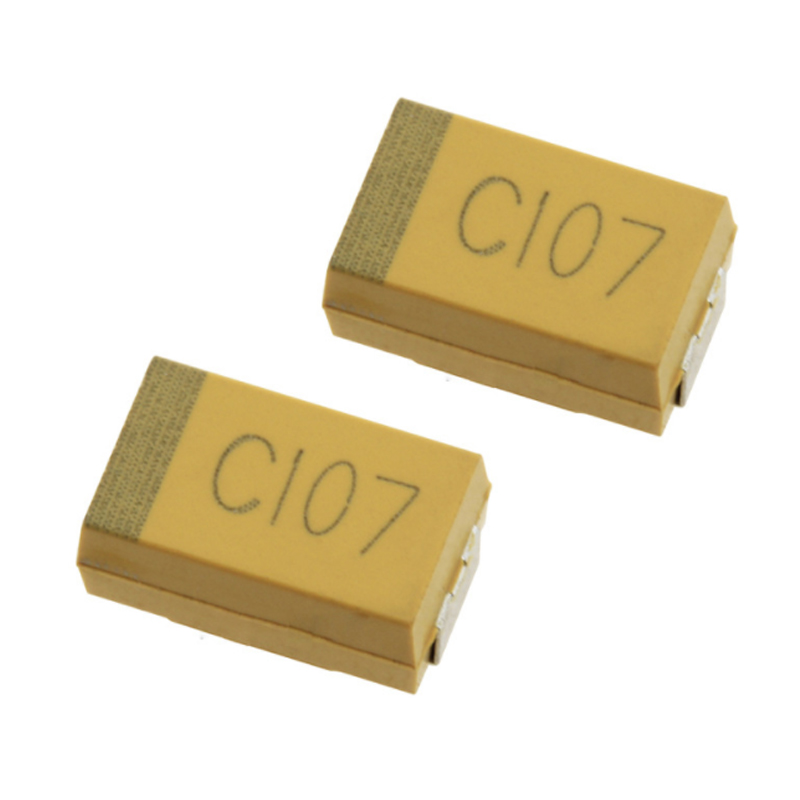

Capacitor de tântalo
Processo de fabricação: use tântalo metálico como eletrodo positivo e pulverize metal fora do eletrólito como eletrodo negativo. capacitores eletrolíticos de alumínio
Vantagens: boa estabilidade, grande capacidade e boas características de alta frequência.
Desvantagens: alto custo.
Aplicação: filtro de potência de alta precisão, acoplamento de estágio de sinal, circuito de alta frequência, circuito de áudio

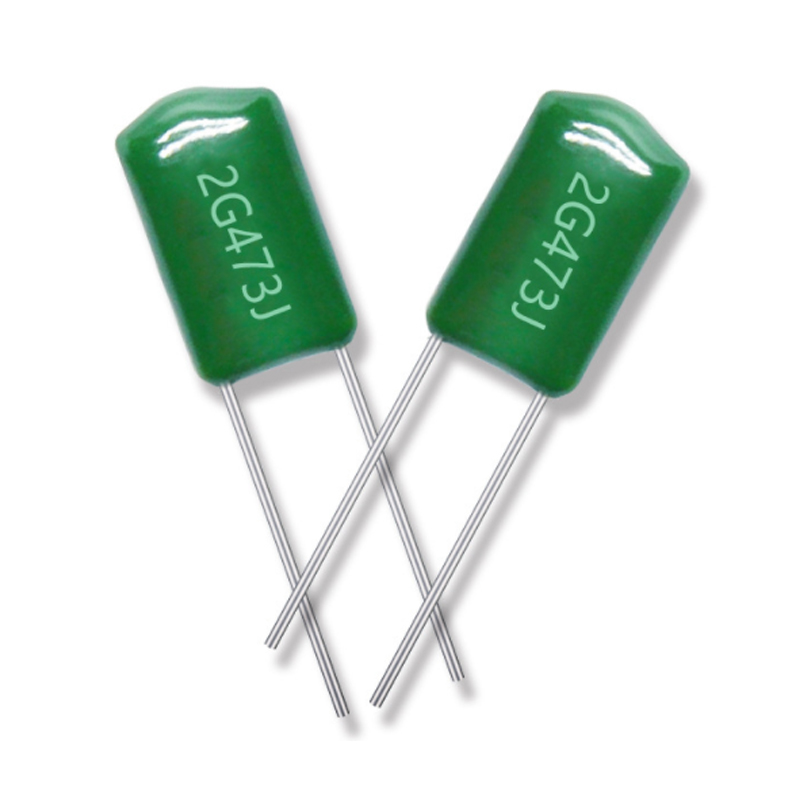

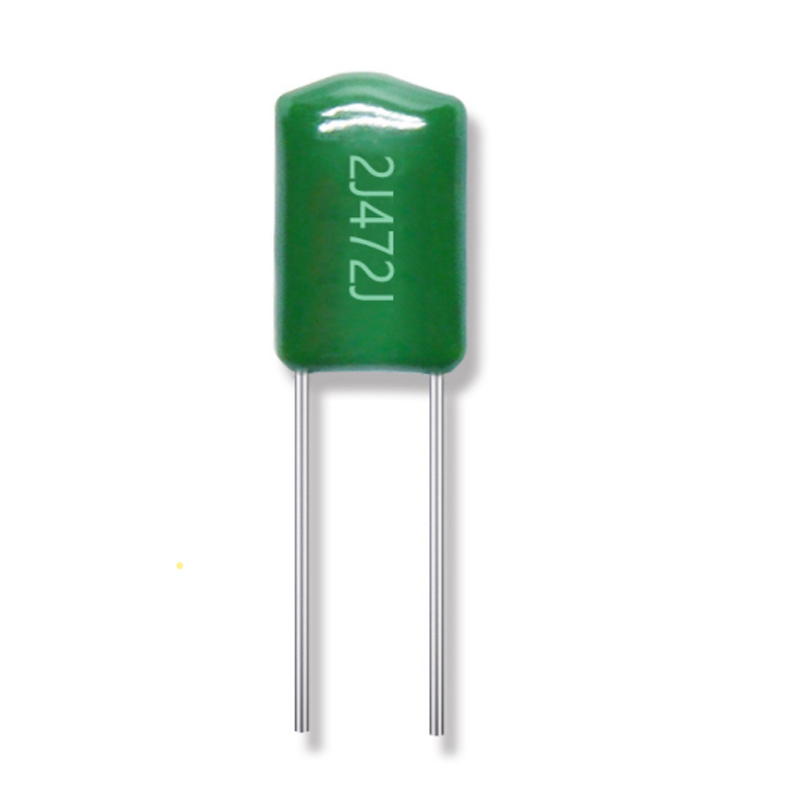

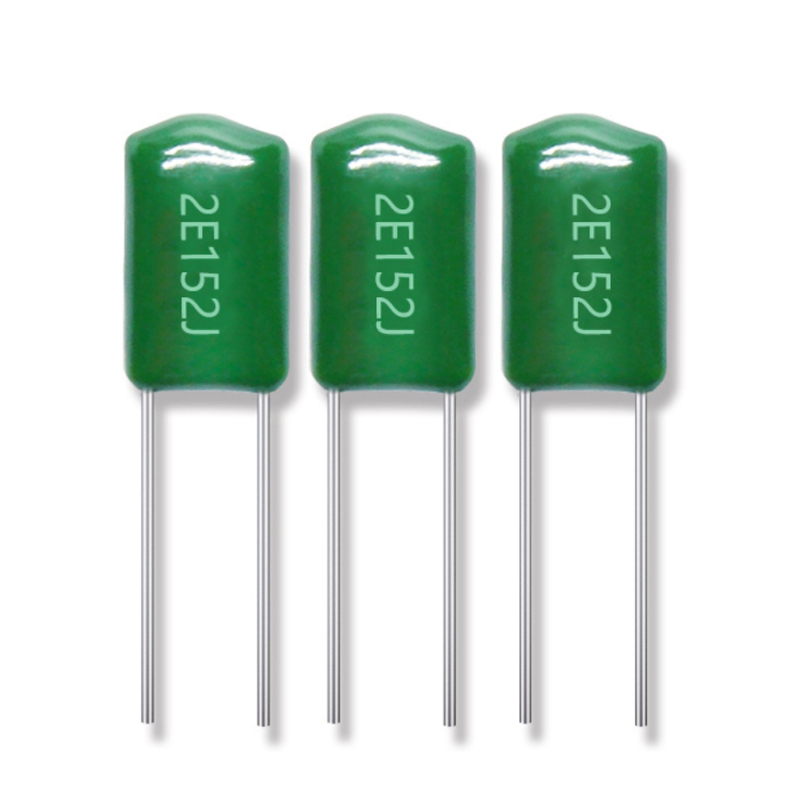

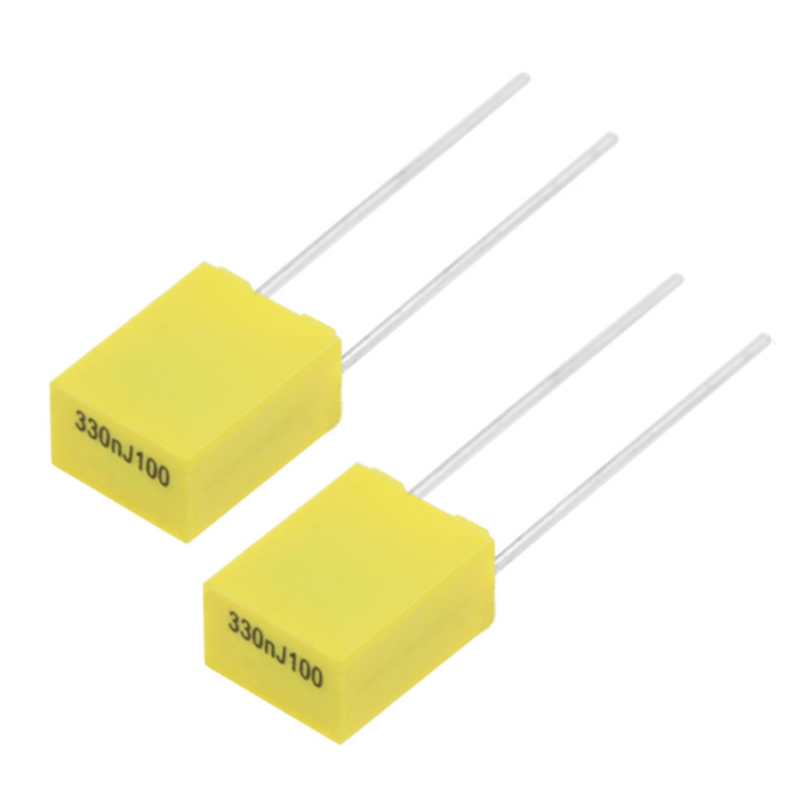

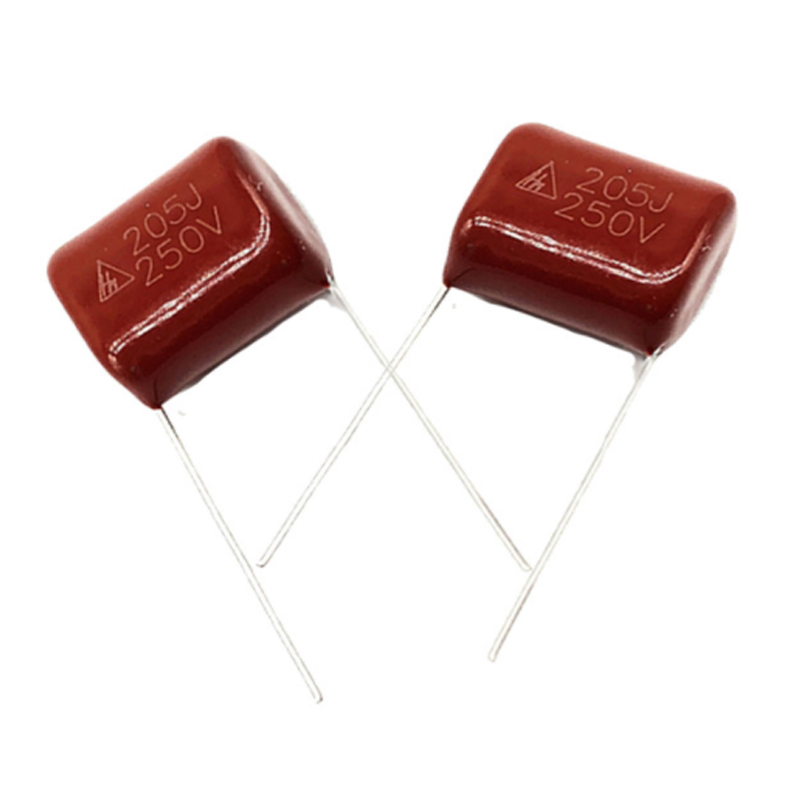

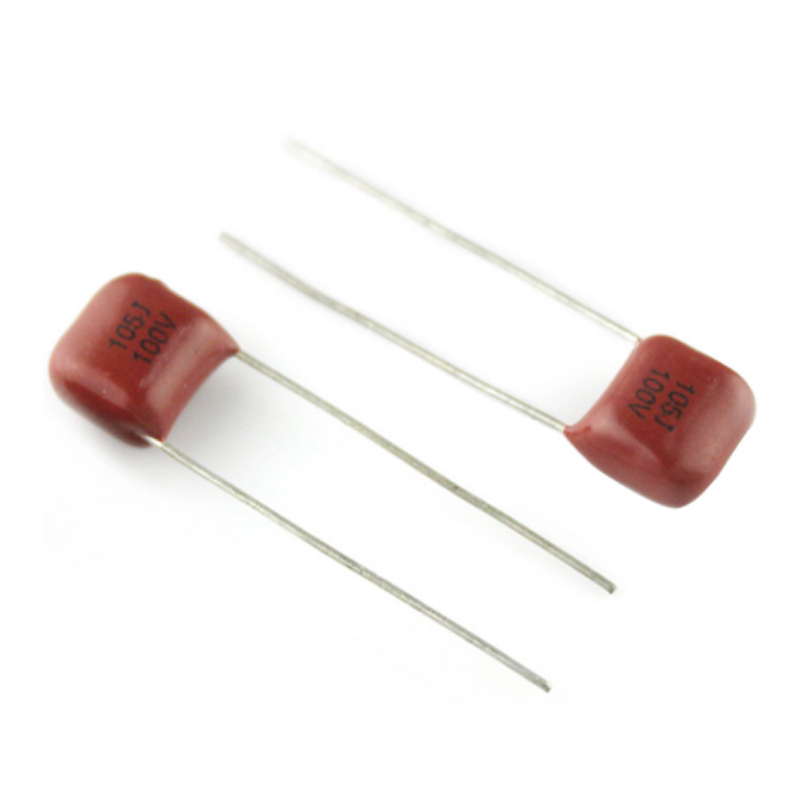

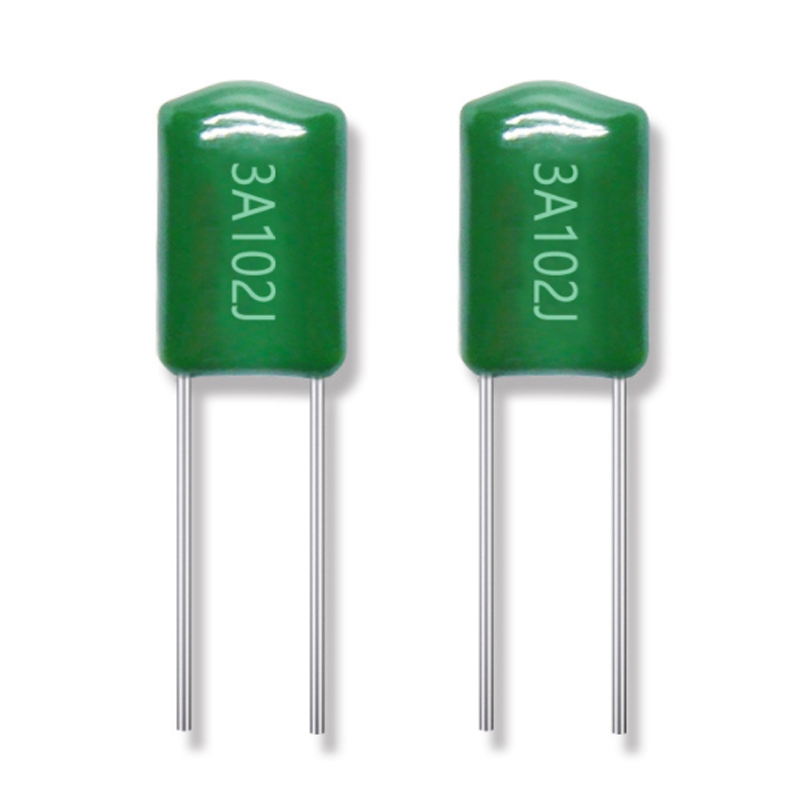

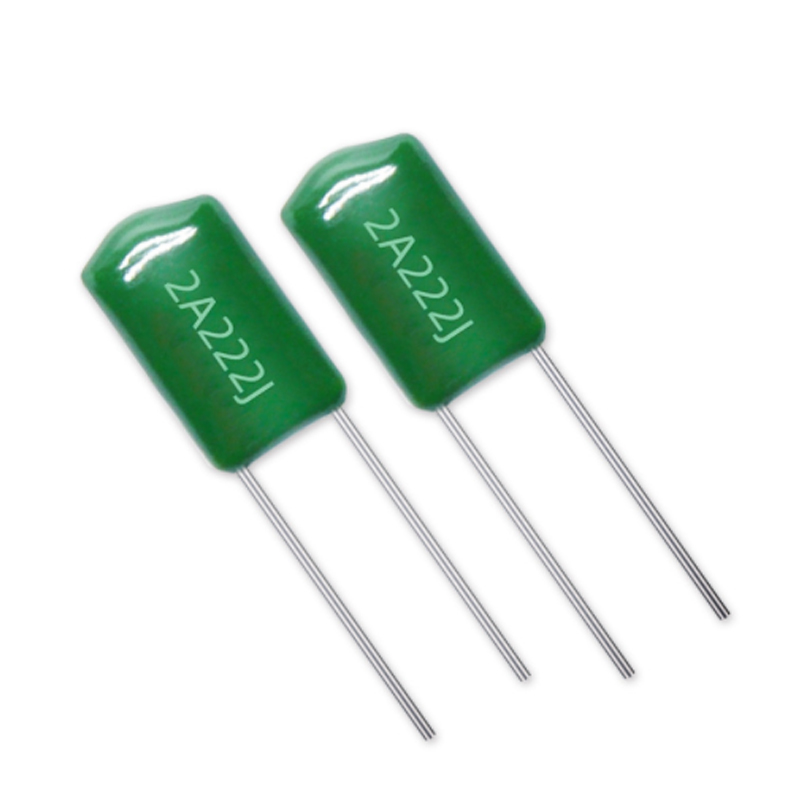

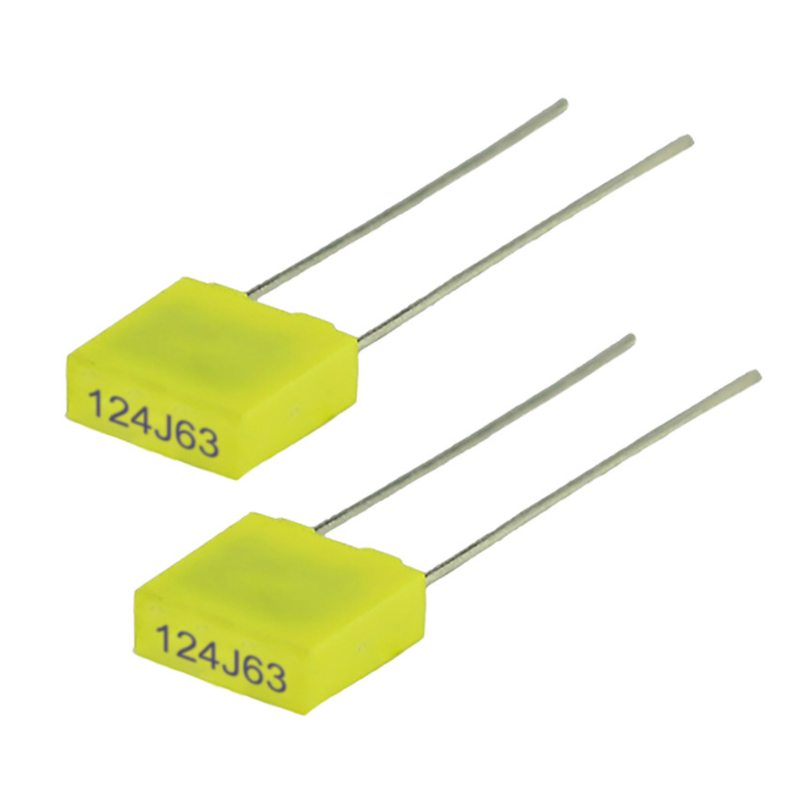

Capacitor de poliéster (poliéster)
Símbolos: CL
Capacitância: 40p--4u
Tensão nominal: 63 - 630V
Principais características: pequeno volume, grande capacidade, resistência ao calor e à umidade, baixa estabilidade
Aplicação: circuito de baixa frequência com baixos requisitos de estabilidade e perda
capacitor de poliestireno
Símbolo: CB
Capacitância: 10p--1u
Tensão nominal: 100V - 30KV
Principais características: estável, baixa perda, grande volume
Aplicação: circuito que requer alta estabilidade e perda

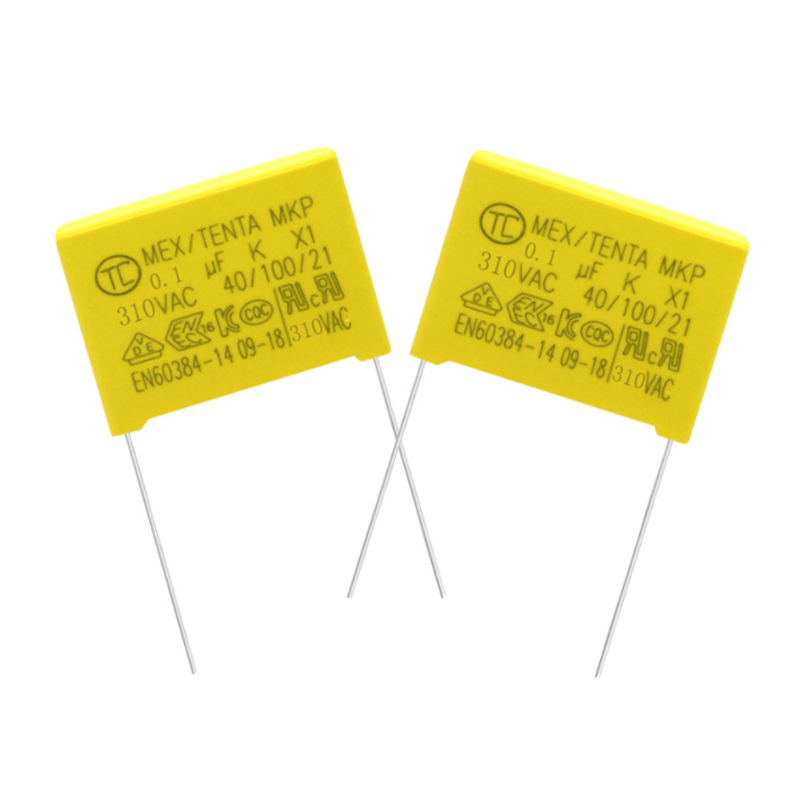

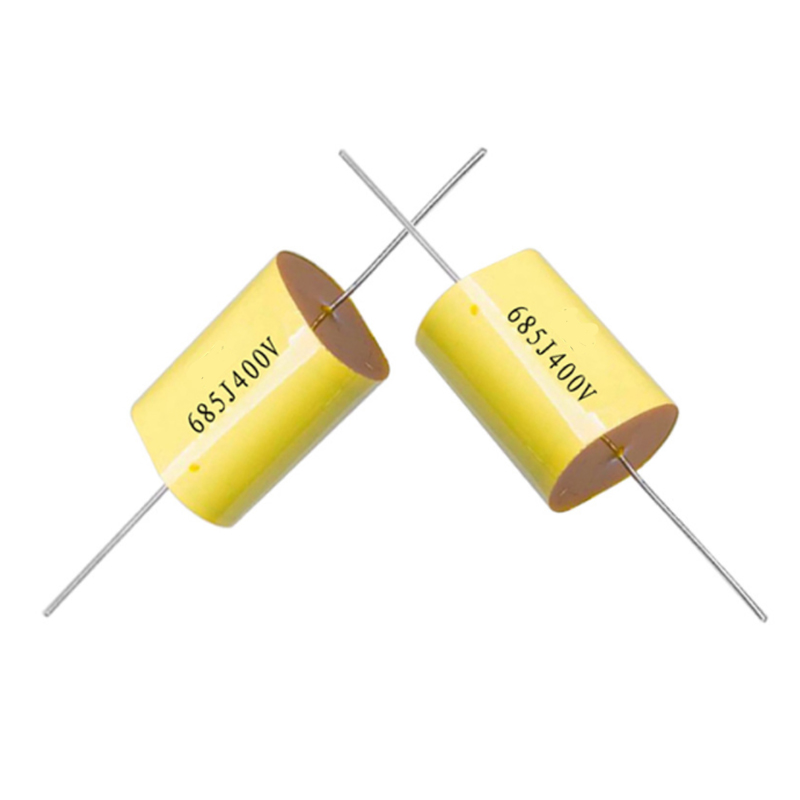

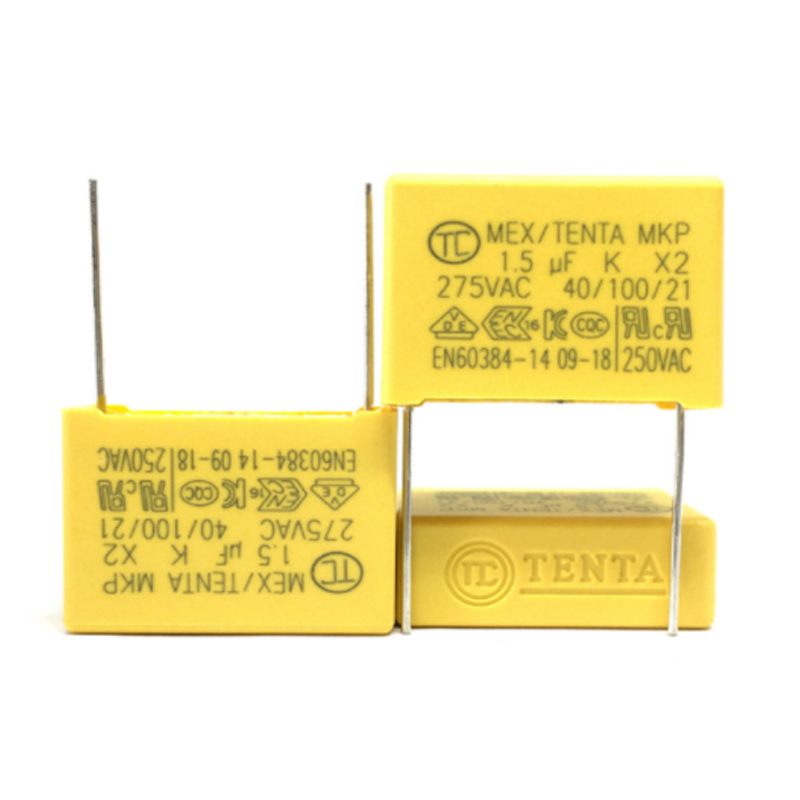

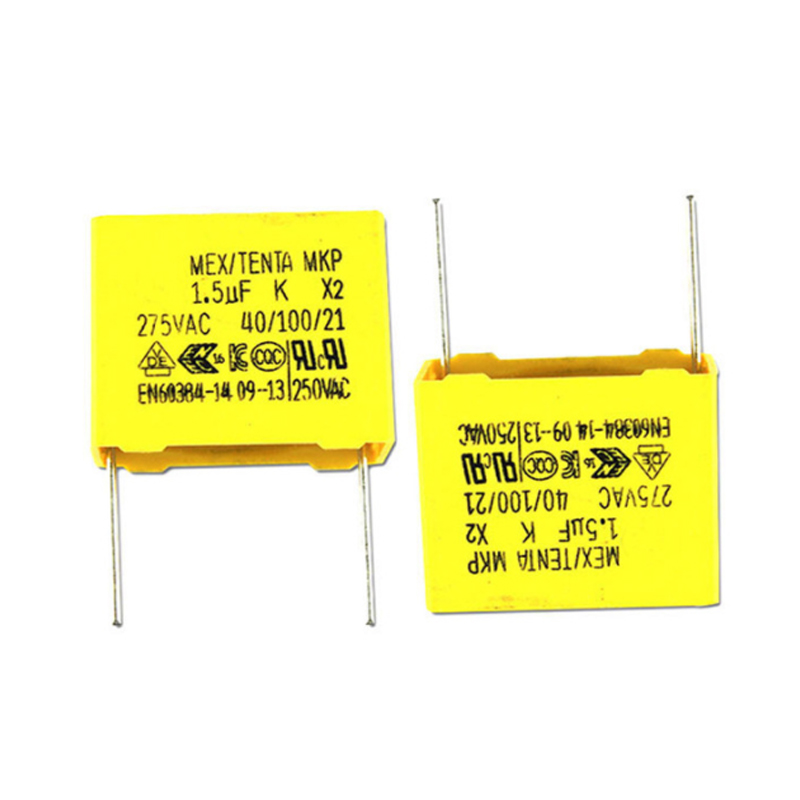

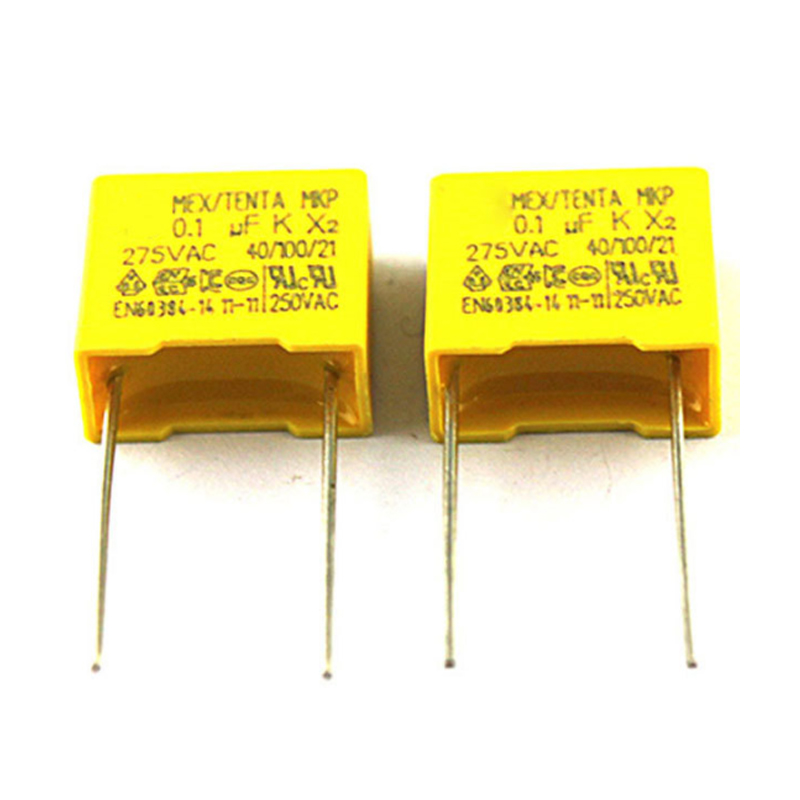

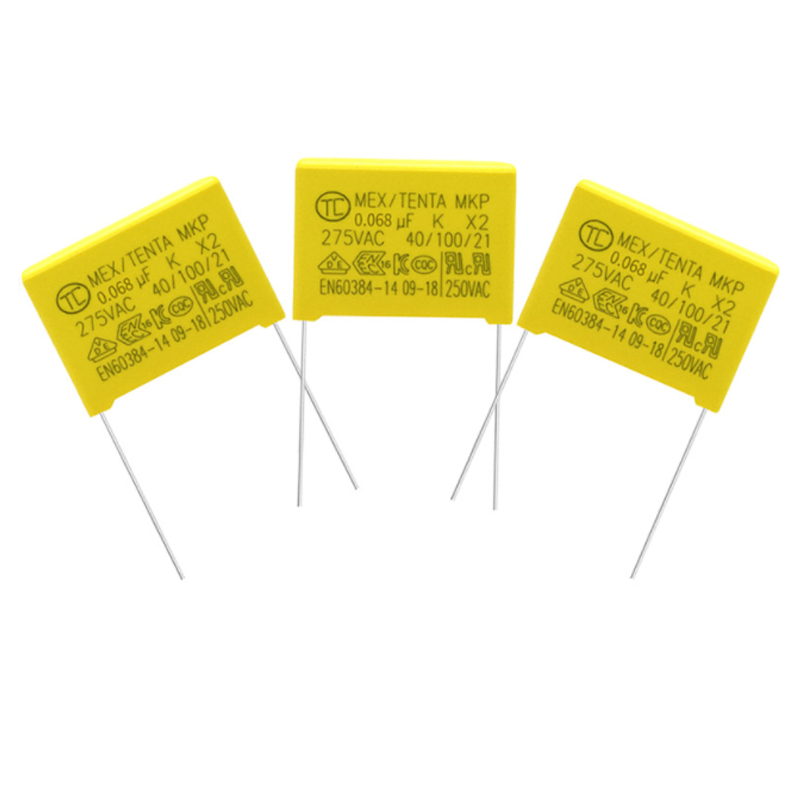

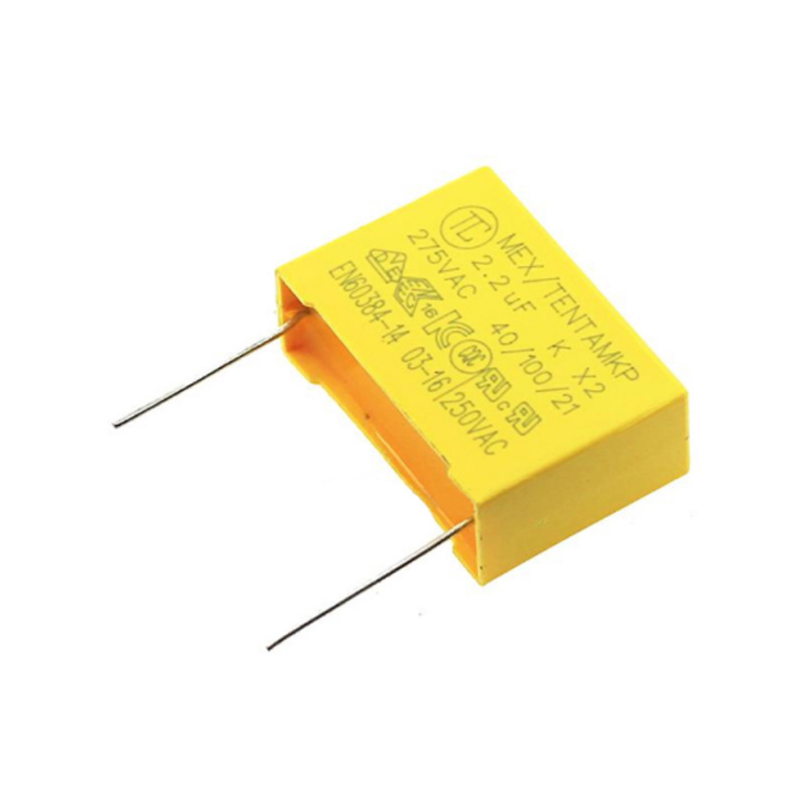

Capacitor de polipropileno
Símbolo: CBB
Capacitância: 1000p - 10u
Tensão nominal: 63 -- 2000V
Principais características: o desempenho é semelhante ao do poliestireno, mas o volume é pequeno e a estabilidade é um pouco fraca
Aplicação: em vez da maioria dos capacitores de poliestireno ou mica, é usado em circuitos com requisitos elevados
Capacitor de mica
Símbolos: CY
Capacitância: 10p - 0,1U
Tensão nominal: 100V - 7kv
Principais características: alta estabilidade, alta confiabilidade e pequeno coeficiente de temperatura
Aplicação: oscilação de alta frequência, pulso e outros circuitos com altos requisitos

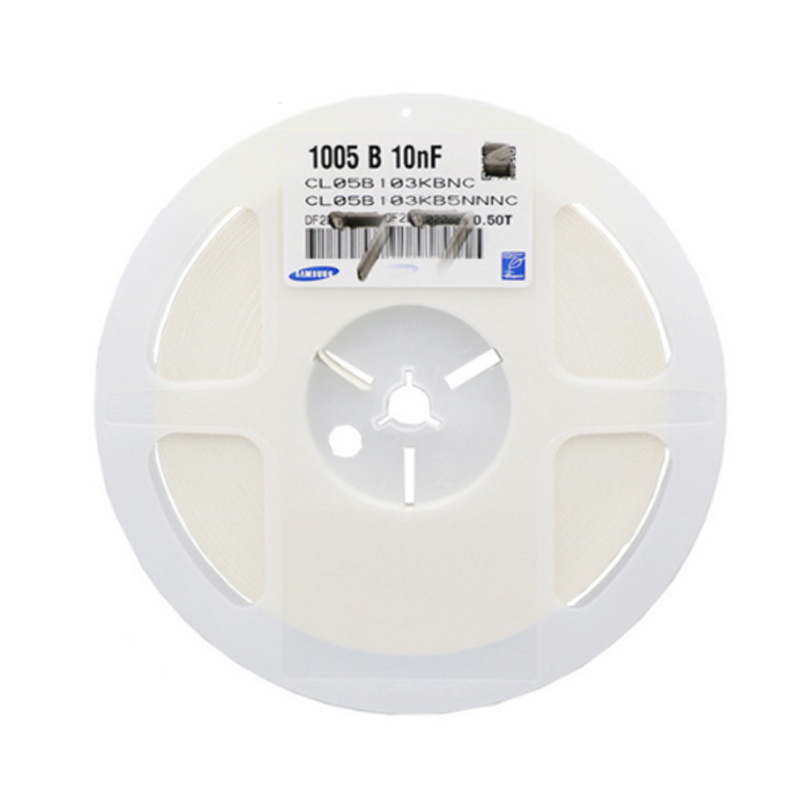

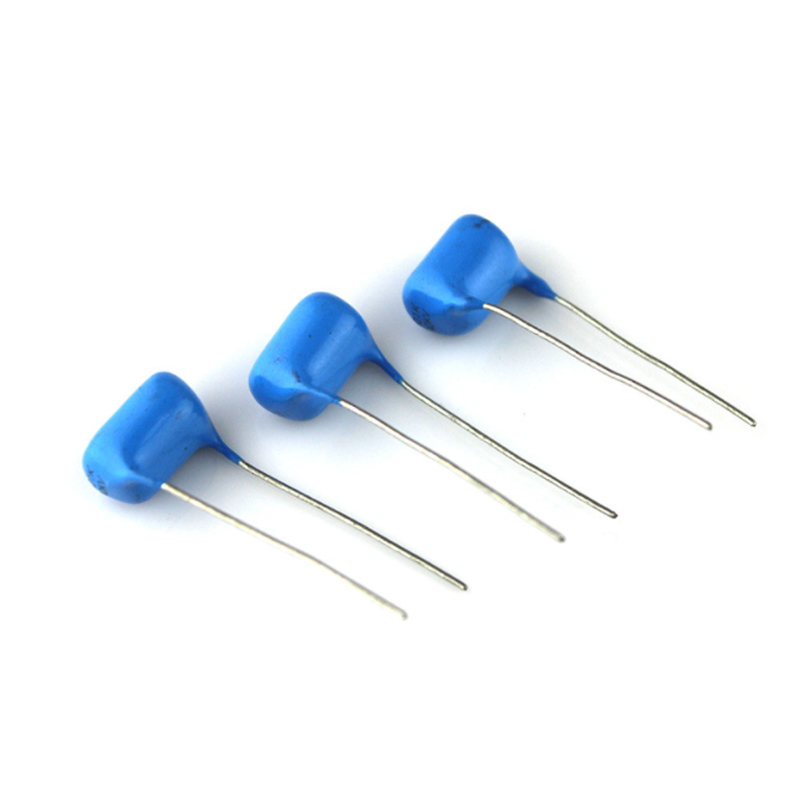

Capacitor cerâmico de alta frequência
Símbolos: CC
Capacitância: 1 -- 6800p
Tensão nominal: 63 -- 500V
Principais características: baixa perda de alta frequência e boa estabilidade
Aplicação: circuito de alta frequência

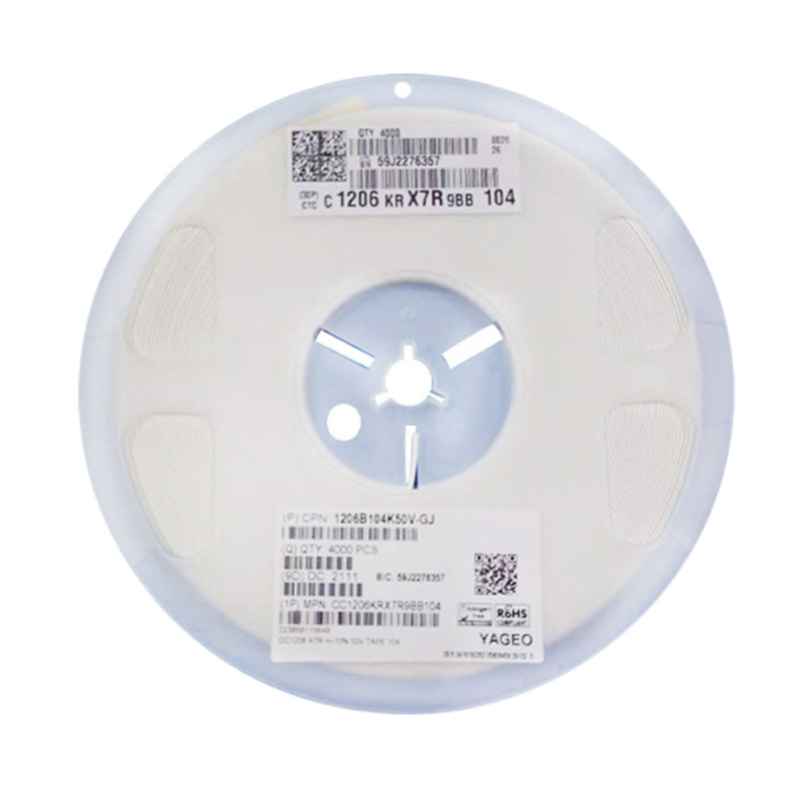

Capacitor cerâmico de baixa frequência
Símbolos: CT
Capacitância: 10p - 4,7u
Tensão nominal: 50V - 100V
Principais características: tamanho pequeno, preço baixo, grande perda e baixa estabilidade
Aplicação: circuito de baixa frequência com baixos requisitos
Capacitor de esmalte de vidro
Símbolos: CI
Capacitância: 10p - 0,1U
Tensão nominal: 63-400v
Principais características: boa estabilidade, baixa perda, resistência a altas temperaturas (200 ℃)
Aplicação: pulso, acoplamento, circuito de bypass, etc.

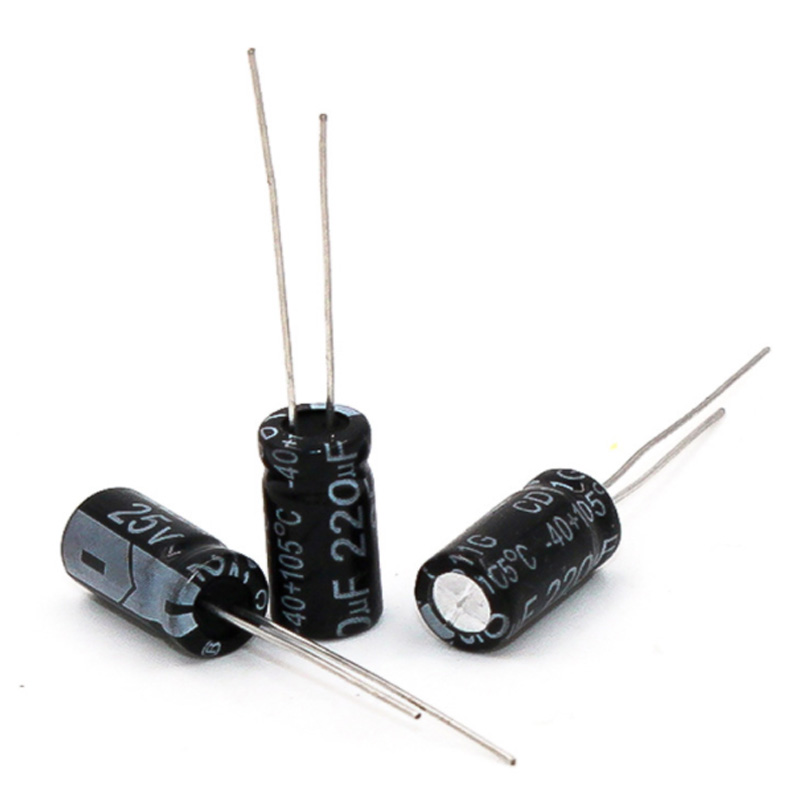

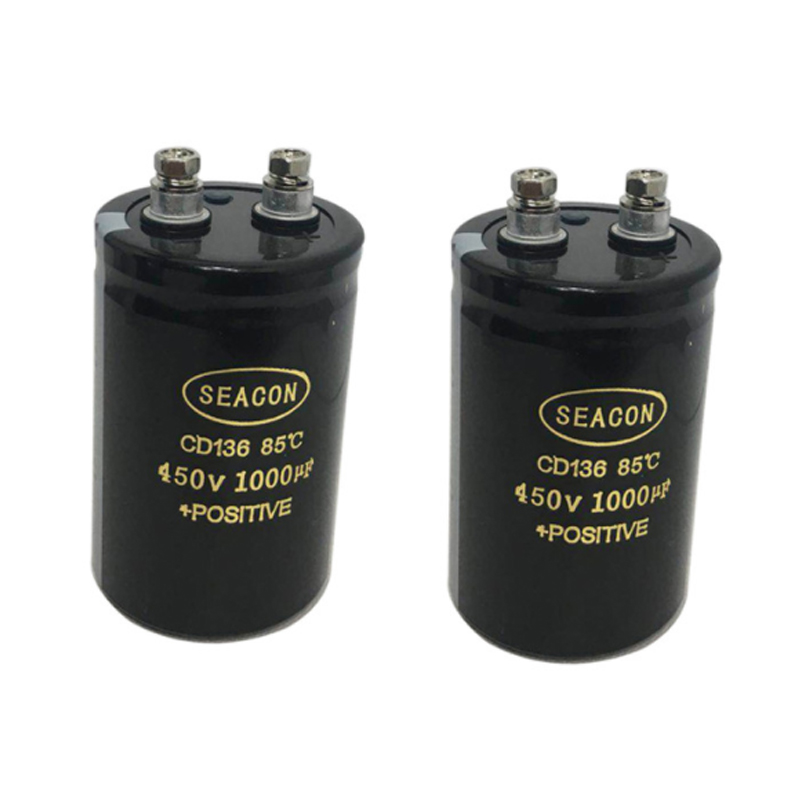

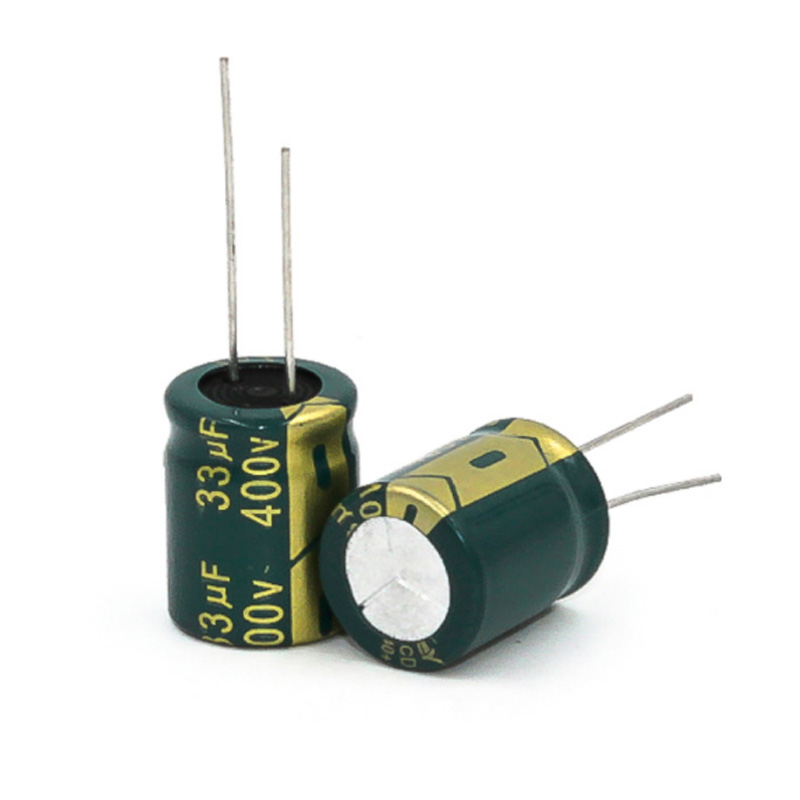

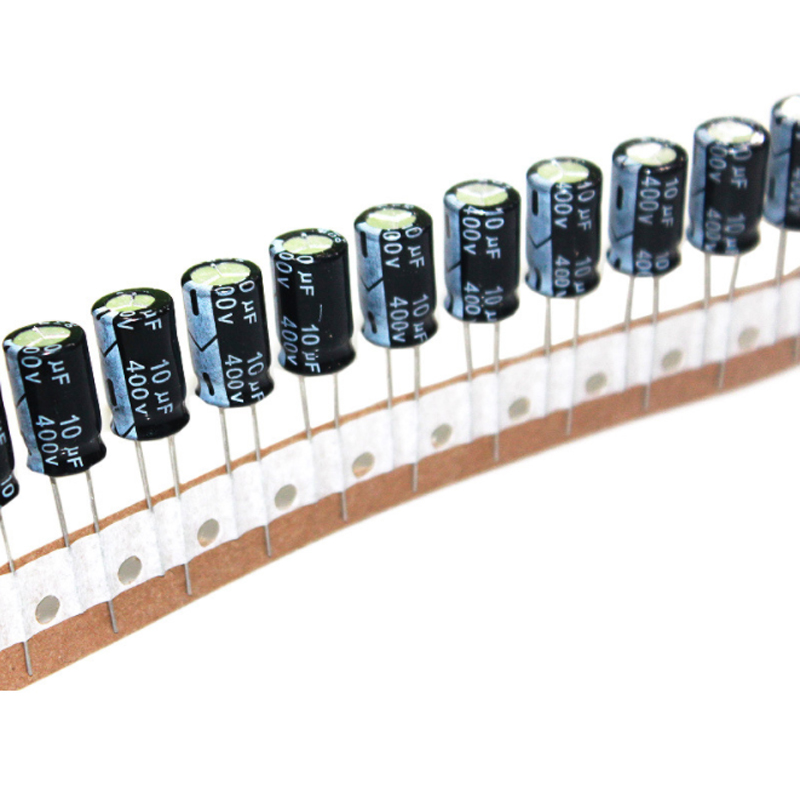

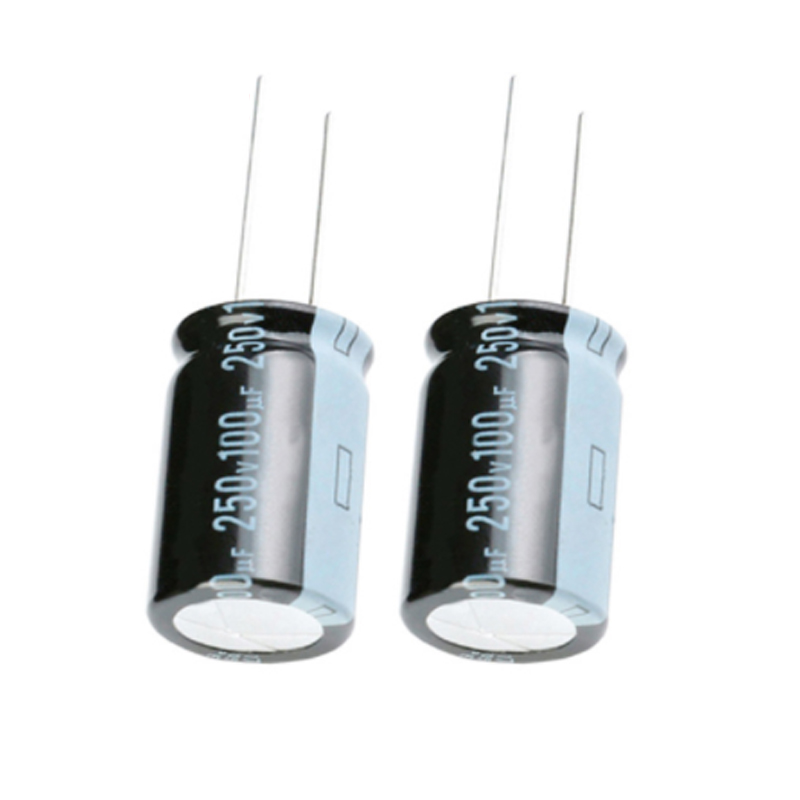

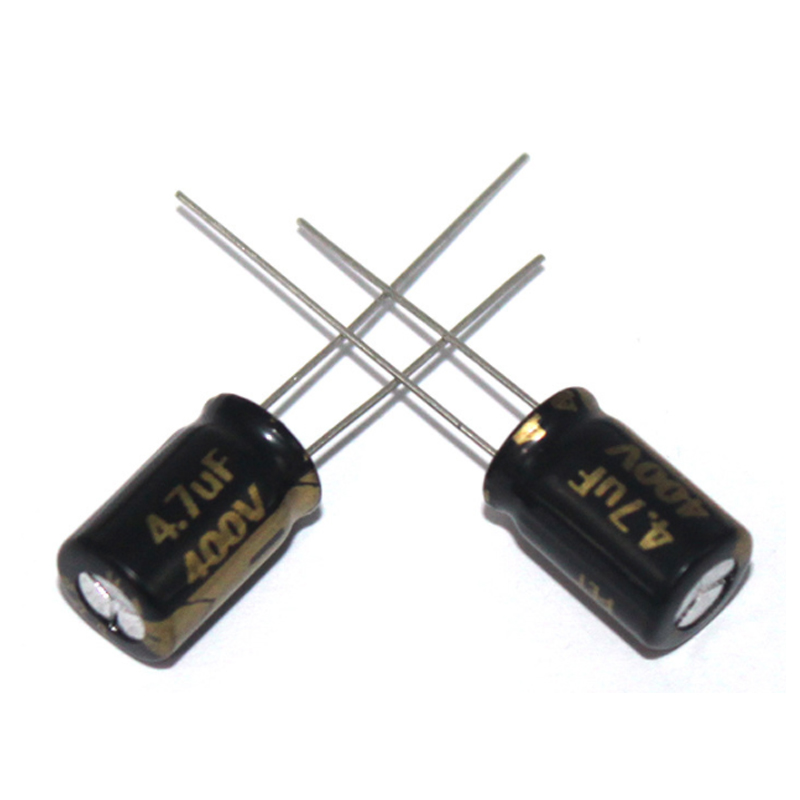

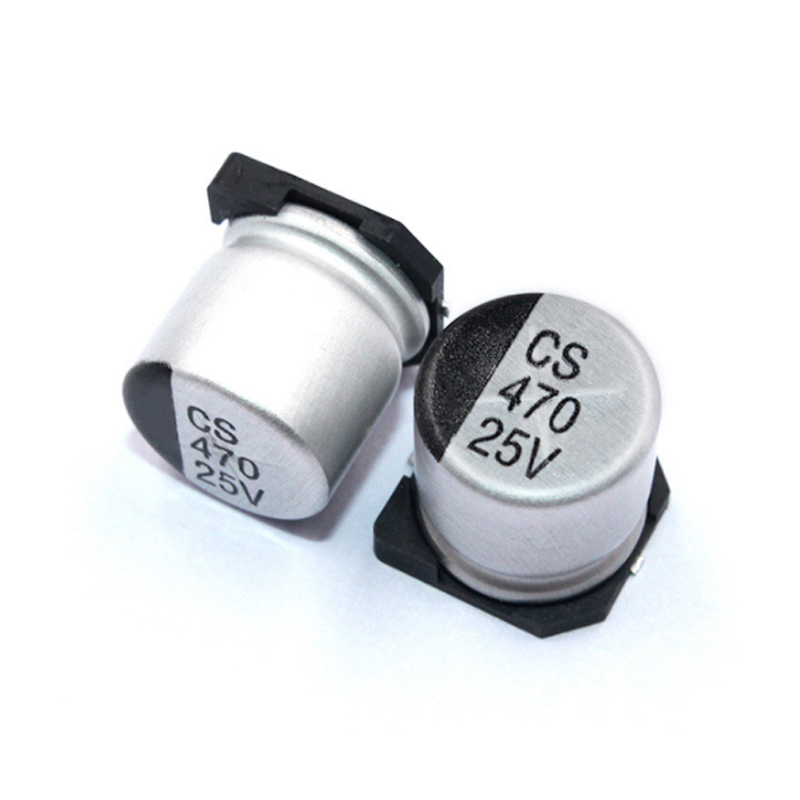

Capacitor eletrolítico de alumínio
Símbolos: CD
Capacitância: 0,47 - 10000U
Tensão nominal: 6,3 - 450V
Principais características: pequeno volume, grande capacidade, grande perda e grande vazamento
Aplicações: filtragem de energia, acoplamento de baixa frequência, desacoplamento, bypass, etc.
Capacitor eletrolítico de tântalo (CA), capacitor eletrolítico de nióbio (CN)
Capacitância: 0,1 - 1000u
Tensão nominal: 6,3 - 125V
Principais características: a perda e o vazamento são menores que os do capacitor eletrolítico de alumínio
Aplicação: substituir capacitor eletrolítico de alumínio em circuitos com altas exigências
Capacitor variável dielétrico de ar
Capacidade elétrica variável: 100 - 1500p
Principais características: baixa perda e alta eficiência; Pode ser feito em tipo linear, tipo de comprimento de onda linear, tipo de frequência linear e tipo logarítmico de acordo com os requisitos
Aplicações: instrumentos eletrônicos, equipamentos de rádio e televisão, etc.
Capacitor variável dielétrico de filme fino
Capacidade elétrica variável: 15 - 550p
Principais características: pequeno volume, peso leve; A perda é maior que a do meio aéreo
Aplicação: comunicação, receptor de transmissão, etc.
Capacitor de corte dielétrico de filme fino
Símbolo: capacidade elétrica variável: 1 - 29p
Principais características: grande perda e pequeno volume
Aplicação: gravador, instrumento eletrônico e outros circuitos para compensação de circuito
Capacitor de corte dielétrico de cerâmica
Símbolo: capacidade elétrica variável: 0,3 - 22P
Principais características: pequena perda e pequeno volume
Aplicação: circuito de oscilação de alta frequência sintonizado com precisão
