O que é um inversor de tensão, inversor de potência?
Inversor é um conversor que converte energia elétrica DC (bateria e garrafa de armazenamento) em frequência constante, tensão constante ou modulação de frequência e regulação de tensão AC (geralmente 220V, onda senoidal de 50Hz). Consiste em ponte inversora, lógica de controle e circuito de filtro. É amplamente utilizado em aparelhos de ar condicionado, home cinemas, rebolos elétricos, ferramentas elétricas, máquinas de costura, DVDs, VCDs, computadores, televisores, máquinas de lavar, exaustores, geladeiras, gravadores de vídeo, massageadores, ventiladores, iluminação, etc. países, devido à alta popularidade dos carros, os inversores podem ser usados para conectar baterias para acionar aparelhos elétricos e diversas ferramentas durante o trabalho ou viagens. A saída do inversor integrado através do isqueiro tem especificações de potência de 20W, 40W, 80W, 120W a 150W. O inversor de maior potência deve ser conectado à bateria através da linha de conexão. Conectar eletrodomésticos à saída do conversor de energia pode usar vários aparelhos no carro. Os aparelhos elétricos que podem ser usados incluem: telefones celulares, laptops, câmeras digitais, câmeras, lâmpadas de iluminação, barbeadores elétricos, CD players, consoles de jogos, computadores portáteis, ferramentas elétricas, geladeiras de automóveis, diversos turismo, camping, aparelhos médicos de primeiros socorros , etc.
Inversor de onda senoidal, inversores DC-AC.
De acordo com as propriedades da corda de onda
É dividido principalmente em duas categorias: uma é o inversor de onda senoidal e a outra é o inversor de onda quadrada .

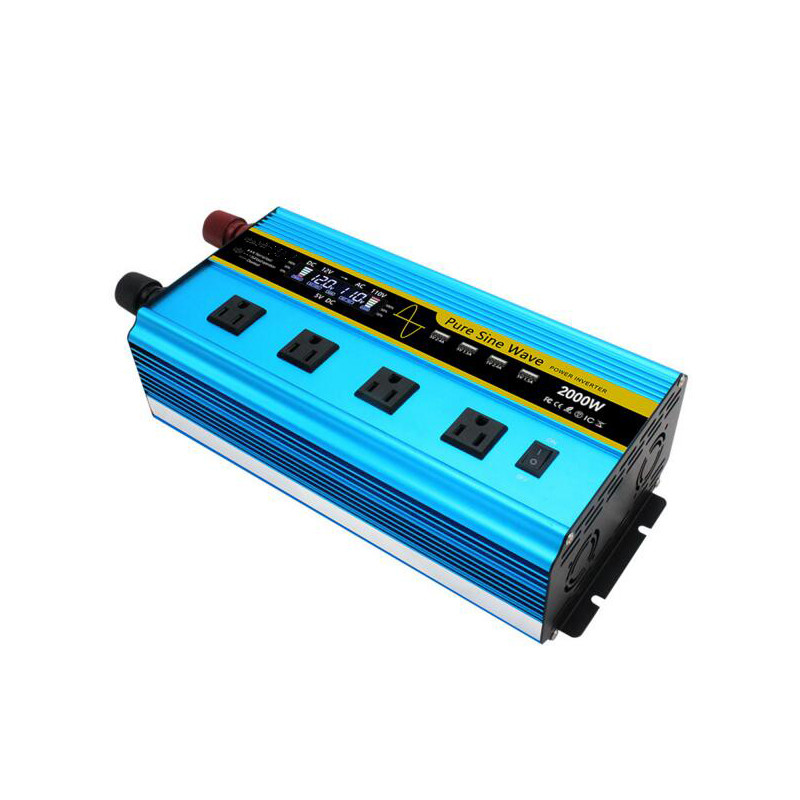

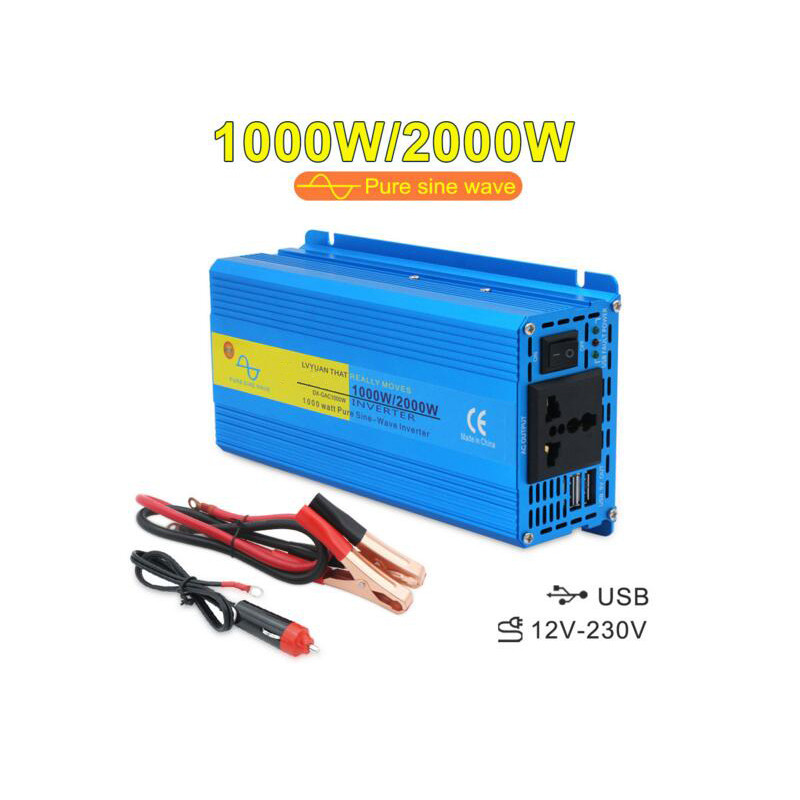

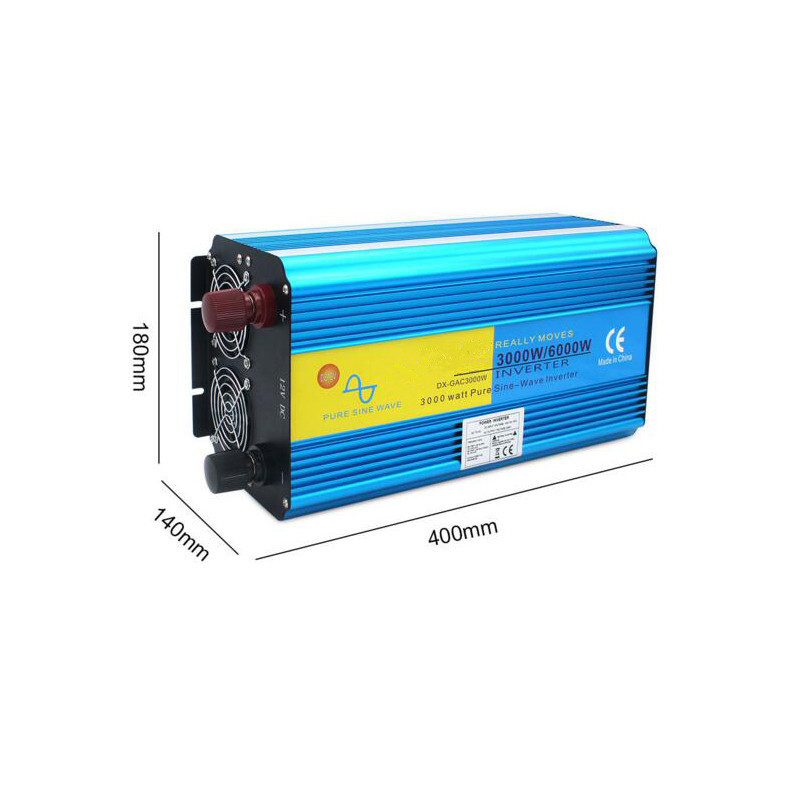

O inversor de onda senoidal produz a mesma ou até melhor onda senoidal CA da rede elétrica que usamos todos os dias, porque não possui poluição eletromagnética na rede elétrica.
A saída do inversor de onda quadrada é uma onda quadrada CA de baixa qualidade , e seu valor máximo positivo a valor máximo negativo são gerados quase ao mesmo tempo, o que tem um impacto grave e instável na carga e no próprio inversor. Ao mesmo tempo, sua capacidade de carga é baixa, apenas 40-60% da carga nominal, e carga indutiva não é permitida. Se a carga for muito grande, o terceiro componente harmônico contido na corrente de onda quadrada aumentará a corrente capacitiva que flui para a carga e, em casos graves, danificará o capacitor do filtro de potência da carga.

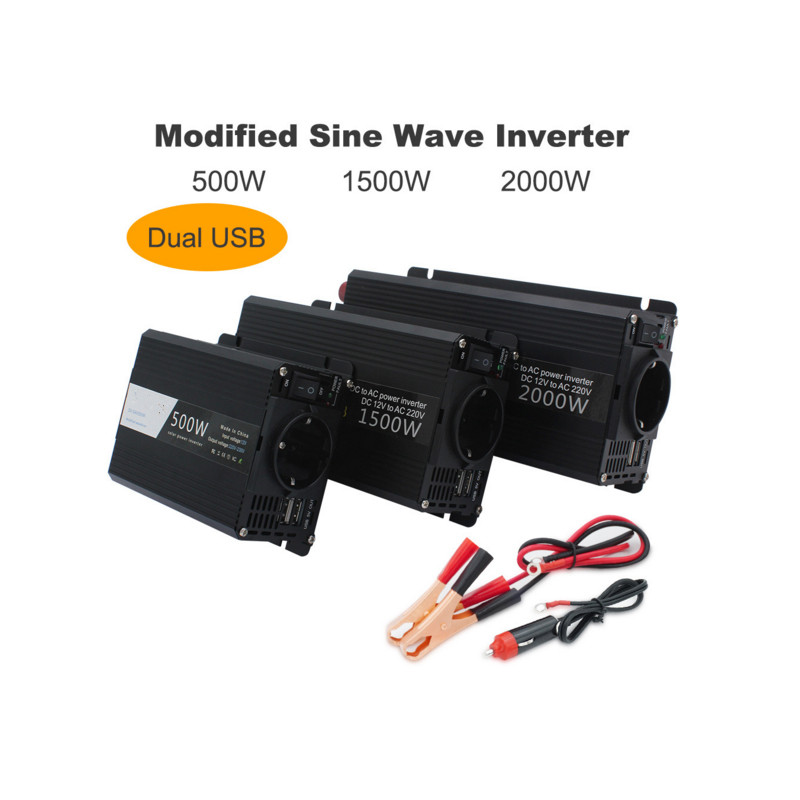

Em vista das deficiências acima, aparece um inversor de onda quase senoidal (ou onda senoidal melhorada, onda senoidal modificada, onda senoidal analógica, etc.) . Sua forma de onda de saída tem um intervalo de tempo do valor máximo positivo ao valor máximo negativo, e o efeito de uso foi melhorado. Porém, a forma de onda da onda quase senoidal ainda é composta por linhas quebradas, pertencentes à categoria de onda quadrada, com pouca continuidade.
Em geral, o inversor de onda senoidal fornece CA de alta qualidade e pode acionar qualquer tipo de carga, mas os requisitos técnicos e o custo são altos. O inversor de onda quase senoidal pode atender à maioria de nossas necessidades de energia, com alta eficiência, baixo ruído e preço moderado , por isso se tornou o produto principal do mercado. O inversor de onda quadrada é feito de um multivibrador simples. Sua tecnologia pertence ao nível da década de 1950 e será gradualmente retirada do mercado. Inversor de tensão de energia
De acordo com diferentes fontes de energia , os inversores são divididos em inversores de carvão, inversores solares, inversores de energia eólica e inversores de energia nuclear . De acordo com diferentes finalidades , é dividido em inversor de controle independente e inversor conectado à rede .
No mundo, a eficiência dos inversores solares é maior na Europa e na América. O padrão europeu é de 97,2%, mas o preço é mais caro. A eficiência de outros inversores nacionais é inferior a 90%, mas o preço é muito mais barato que o dos importados.
Além da potência e da forma de onda , também é muito importante selecionar a eficiência do inversor . Quanto maior a eficiência, menos energia elétrica será desperdiçada no inversor e mais energia elétrica será utilizada em aparelhos elétricos, principalmente quando se utiliza um sistema de baixo consumo de energia.
Campos de aplicação do inversor
1. A potência de 220 V obtida pelo inversor do carro é 220 V 50 Hz, os de alta qualidade são de onda senoidal e os mais baratos são geralmente de onda quadrada.
A onda senoidal é igual à eletricidade conectada à tomada, mas a onda quadrada também pode ser usada. Porém, se você usar ventiladores e outros equipamentos com motores, haverá algum ruído. A razão pela qual você usa onda quadrada é porque o custo desse método de modulação é relativamente baixo. Geralmente, a potência máxima do inversor integrado é de apenas 500 watts e o ar condicionado geralmente é superior a 700 watts. O ar condicionado do carro, incluindo os ônibus, usa o motor para acionar o compressor diretamente, não a eletricidade. Se houver um processo de conversão elétrica no meio, a perda será ainda maior. E não é fácil de instalar. É melhor usar o ar condicionado do carro.
2. Não há problema em conectar notebook, TV, CD player e outras coisas, desde que sejam usados em sua potência nominal. No entanto, deve-se observar que eles estão conectados à bateria do carro. Embora geralmente protejam automaticamente o desligamento em 11V para evitar que o carro dê partida devido à baixa tensão, eles ainda não são adequados para uso quando o motor não está funcionando, portanto, se a carga for relativamente grande, ainda é recomendado ligar o motor. Se estiver carregando o telefone, não há problema.
3. No veículo elétrico existe um módulo denominado DC-DC, também denominado conversor DC. Este módulo tem entrada de 48V e saída de 12V. Então você pode usá-lo desde que compre um inversor integrado com entrada de 12V. Claro, se você puder comprar um inversor de entrada de 48V é melhor, mas estima-se que seja difícil de comprar. Além disso, este módulo só pode fornecer corrente de 5A, até 10A, e também são utilizadas luzes, por isso é fácil de sobrecarregar.
Sugestão: se puder, compre um conversor DC adicional, que é dedicado a fornecer energia ao seu inversor. Então, se o conversor DC puder fornecer apenas 5a, a entrada do inversor deverá ser menor que 5a, caso contrário o módulo poderá ser danificado. Claro, alguns conversores DC têm um grande fluxo de corrente. Se não houver lugar para consertar o carro, você pode ir a algumas lojas de eletrodomésticos ou pedir que consertem para alimentá-los com alta corrente, ou vários conversores DC podem ser conectados em paralelo. Resumindo, não os sobrecarregue.
4. Existe um inversor de tração VVVF nos veículos ferroviários urbanos, que é utilizado para conversão de frequência e transformação de tensão. Durante a tração do trem, a alta tensão (geralmente DC750V ou DC1500V) é transformada em eletricidade trifásica com frequência e tensão ajustáveis, que é fornecida ao motor elétrico de tração. Durante a frenagem, a energia elétrica trifásica gerada pela rotação da tração motor acionado pela inércia do trem pode ser convertido em CC e realimentado para a rede elétrica ou consumido através do módulo de consumo de energia.
As principais aplicações do inversor na área de comunicação são:
Fornece fonte de alimentação auxiliar CA para fonte de alimentação CC .
Algumas ferramentas de manutenção precisam de fonte de alimentação CA, e a fonte de alimentação CC não pode fornecer alimentação CA, que pode ser fornecida pelo inversor.
Fornece função de conversão DC-AC para sistema de fonte de alimentação conectado à rede fotovoltaica.
A CC gerada pelo sistema solar é invertida em CA e inserida na rede elétrica.
Projeto e implementação de edição e transmissão de inversores de veículos
O projeto adota o método de reforço CC de alta frequência e inversor de onda senoidal para projetar um inversor integrado de reforço de 12 V CC a 220 V / 50 Hz CA, que é composto principalmente de circuito de reforço CC formado por circuito push-pull, inversor de ponte completo circuito, circuito de controle com microcomputador de chip único AT89C52 como chip de controle, etc. A estrutura do circuito principal do circuito boost DC é o circuito inversor push-pull, que completa a conversão de 12V DC para 310V DC; O microcomputador de chip único AT89C52 é programado de acordo com a tecnologia de controle SPWM para completar o controle da saída de onda senoidal e a função de proteção do circuito inversor de ponte completa. O circuito de projeto é modelado e simulado pelo software MATLAB. Os resultados mostram que o inversor integrado possui boas características operacionais.
O inversor integrado geralmente usa a bateria do automóvel ou o acendedor de cigarros como fonte de alimentação. Primeiro, a CC de baixa tensão é convertida em cerca de 265 Vcc e, em seguida, a CC de alta tensão é convertida em 220 V e 50 Hz CA. O inversor de bordo quebra muitas limitações do uso de aparelhos elétricos no veículo. A fonte de alimentação integrada não é aplicável apenas ao sistema integrado, mas pode ser usada desde que haja fonte de alimentação DC12V DC. O inversor integrado considera totalmente o ambiente de serviço externo e protegerá e desligará automaticamente em caso de sobrecarga ou curto-circuito.

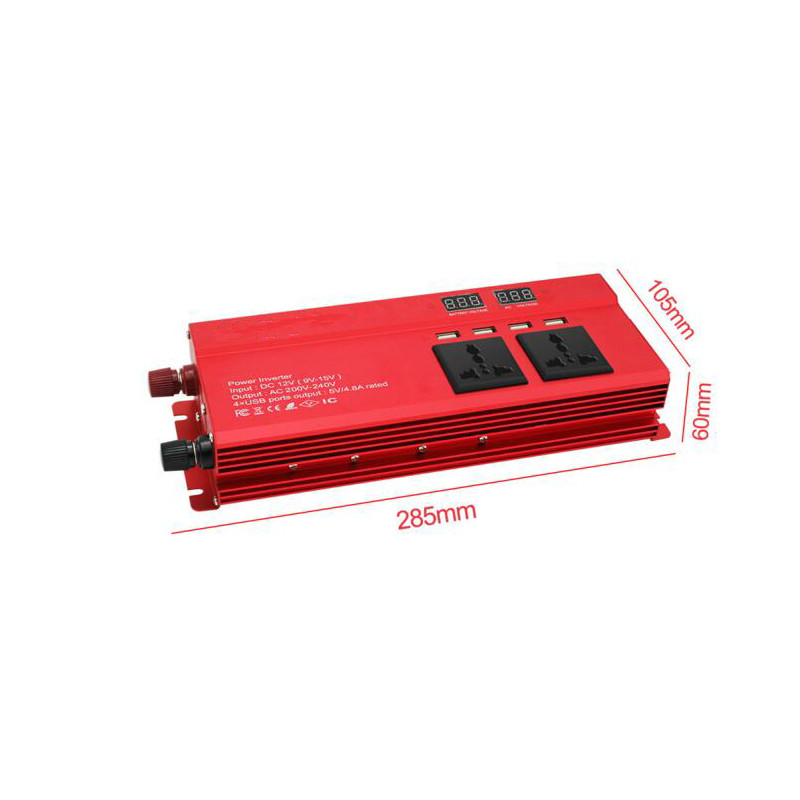

Método de aplicação do inversor integrado

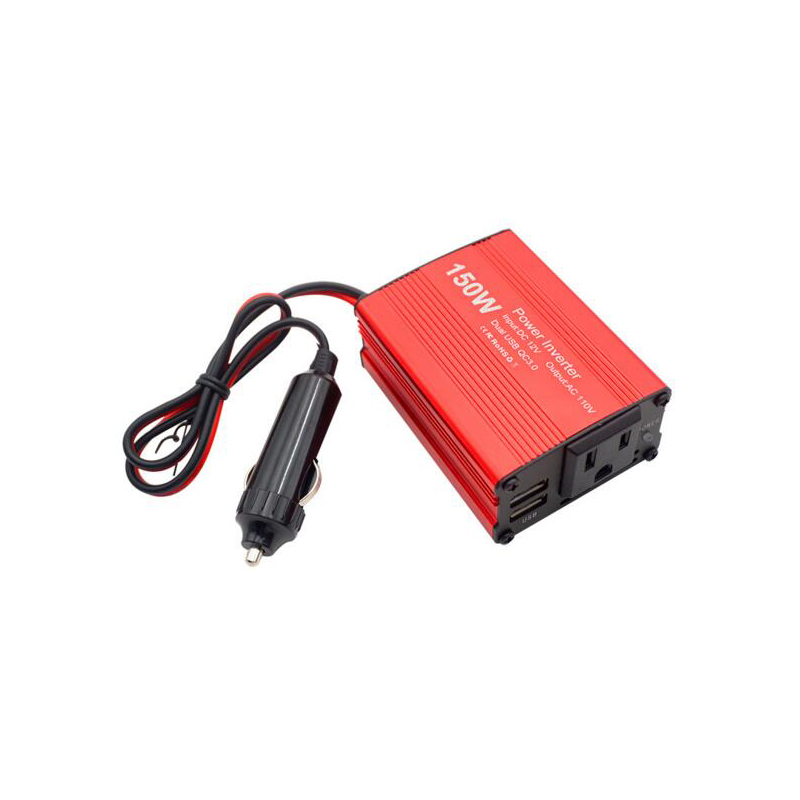

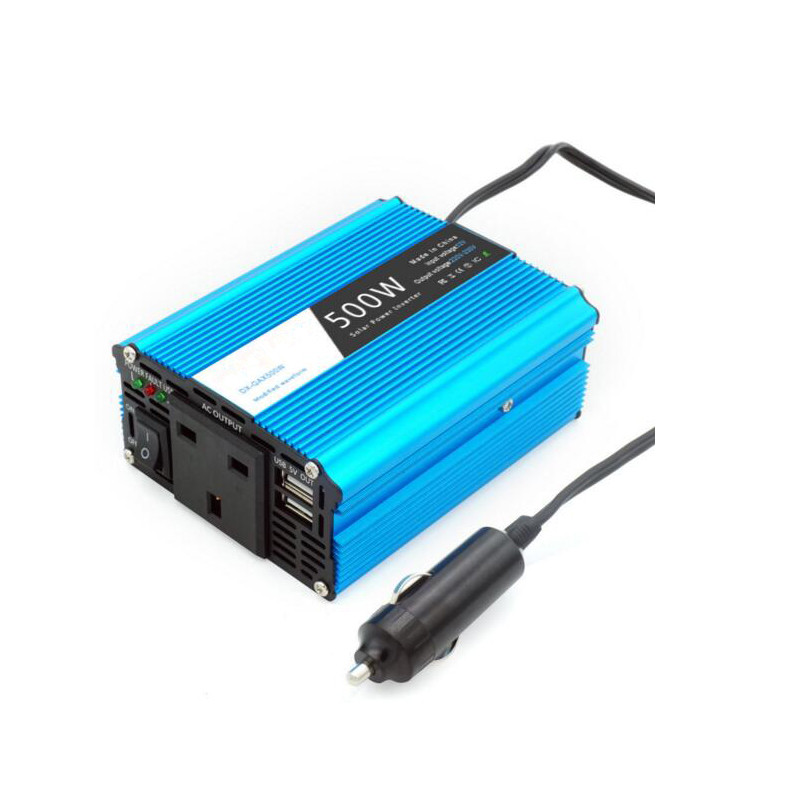

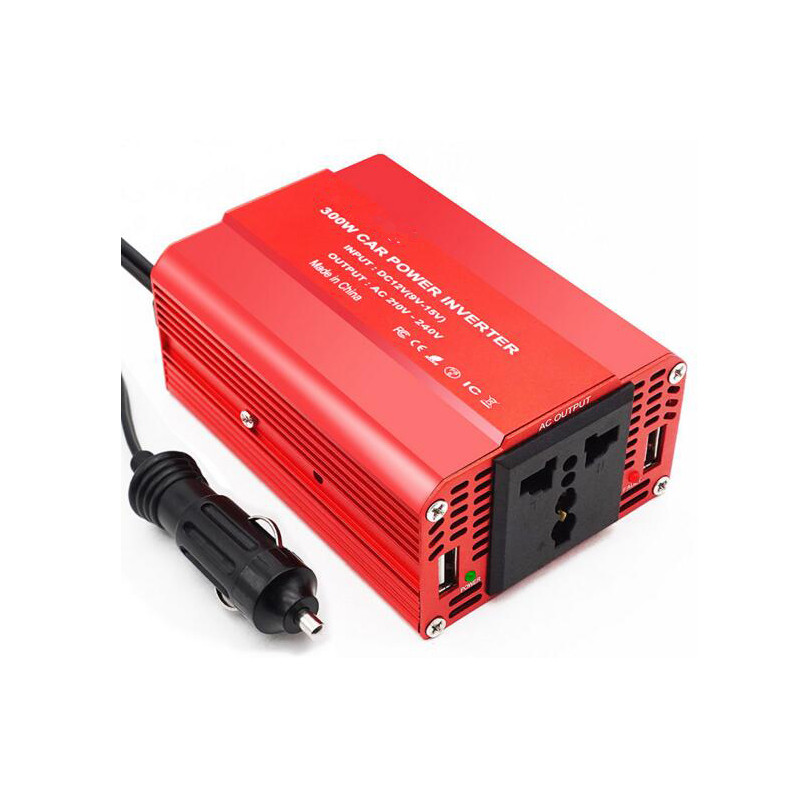

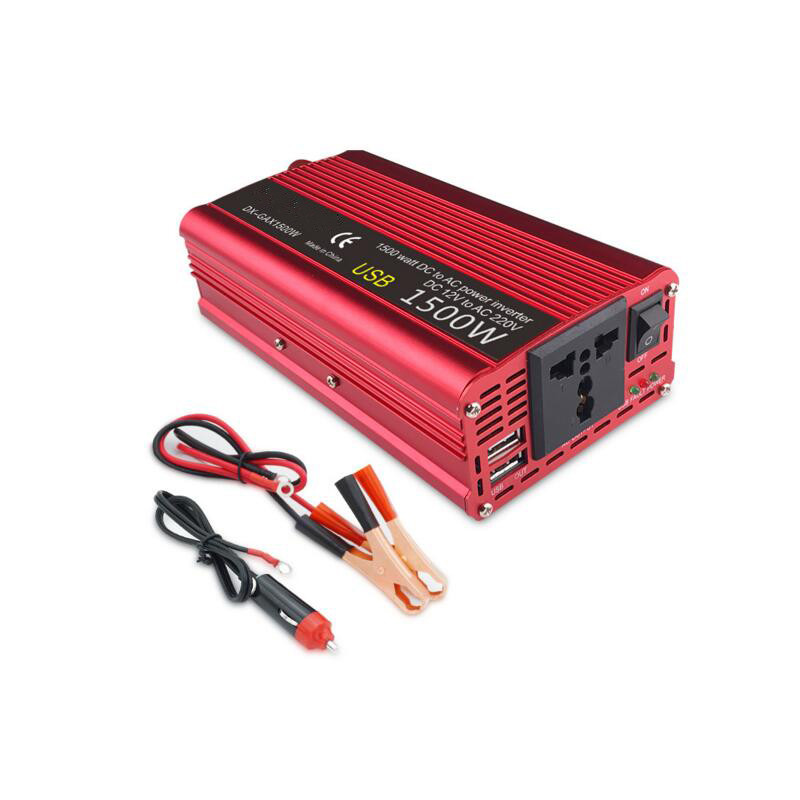

1. Insira o inversor integrado na tomada do acendedor de cigarros do automóvel. Ao inserir, verifique o aperto entre o plugue e a tomada. Quando estiver muito solto, abra os estilhaços em ambos os lados da cabeça de inserção e insira-os na tomada do cigarro.
2. Confirme se o indicador de energia do inversor integrado está aceso.
3. Insira o plugue de alimentação do aparelho elétrico a ser utilizado na tomada do conversor de energia integrado.
Assuntos que precisam de atenção:
1. Ao desconectar o aparelho elétrico em uso contínuo, certifique-se de confirmar se o interruptor do aparelho elétrico em uso está na posição "desligado" e, em seguida, desconecte o plugue de alimentação.
2. Ao substituir o fusível do inversor integrado, certifique-se de usar um fusível do mesmo modelo e especificação. O uso de fusível ou fio diferente da especificação especificada causará superaquecimento anormal e incêndio.
3. Limpe a sujeira no plugue do inversor integrado a tempo de evitar mau contato ou superaquecimento anormal do conversor.
4. Ao usar ou não o inversor de bordo, desconecte o inversor de bordo da tomada do isqueiro e guarde-o adequadamente.
Seleção do inversor integrado
O inversor integrado é um tipo de produto de fonte de alimentação que funciona em ambientes de alta corrente e alta frequência, e sua taxa de falha potencial é bastante alta. Portanto, o consumidor deve ter cuidado na hora de comprar:
Primeiro, selecione a forma de onda de saída do inversor, de preferência não inferior à onda quase senoidal;
Em segundo lugar, o inversor deve ter função completa de proteção do circuito;
Terceiro, os fabricantes devem ter bons compromissos de serviço pós-venda;
Quarto, os circuitos e produtos foram testados por um período de tempo.
1. Além do fator preço , a seleção da fonte de alimentação on-board precisa considerar principalmente os requisitos da fonte de alimentação on-board para tensão de entrada e potência de saída . Além disso, devido à grande diferença na potência dos diversos aparelhos elétricos, a fonte de alimentação a bordo deve ser selecionada de acordo com a demanda de uso no princípio da suficiência.
2. De acordo com os diferentes tipos de aparelhos elétricos utilizados , é necessário selecionar a fonte de alimentação de bordo adequada. Para aparelhos elétricos resistivos diários, onda quadrada, onda de correção e onda senoidal podem ser usadas juntas, e para aparelhos elétricos indutivos, o inversor de onda senoidal deve ser selecionado.
3. A fonte de alimentação do inversor de onda quadrada/onda de correção não pode transportar carga indutiva e carga capacitiva, não pode acionar ar condicionado e geladeira e é difícil fornecer energia para áudio e televisão de alta qualidade. Estritamente falando, a fonte de alimentação do inversor de onda quadrada/onda de correção afetará a vida útil dos aparelhos elétricos, e esses problemas não aparecerão ao usar o inversor de onda senoidal.
4. O seguro de isqueiro em carros em geral é 10A ou 15A (o seguro 10A é principalmente modelos antigos ou modelos originais importados), o que mostra que a fonte de alimentação do inversor de bordo que pode ser usada em carros em geral é de 120W ou 180W . Se for necessário um inversor de alta potência (mais de 180 W ou 200 W), certifique-se de verificar se há um grampo de bateria na embalagem. O uso de inversores de alta potência sem pinça de bateria em carros será limitado.
5. Geralmente, a fonte de alimentação do veículo terá seguro na extremidade do acendedor de cigarros. FBelec lembra que você deve abri-lo no momento da compra. Este seguro não coincide com o seguro do isqueiro do veículo (teoricamente deveria ser menor ou igual ao seguro do isqueiro), para que o seguro do isqueiro possa funcionar. Pelo contrário, queimará o seguro do isqueiro do veículo, causando problemas desnecessários.
Precauções para inversor integrado
Primeiramente, o inversor deve ser utilizado estritamente de acordo com o disposto no manual do usuário ;
Em segundo lugar, a tensão de saída do inversor é de 220 V CA , que fica em um espaço estreito e em um movimento.
