Descrição do interruptor rotativo

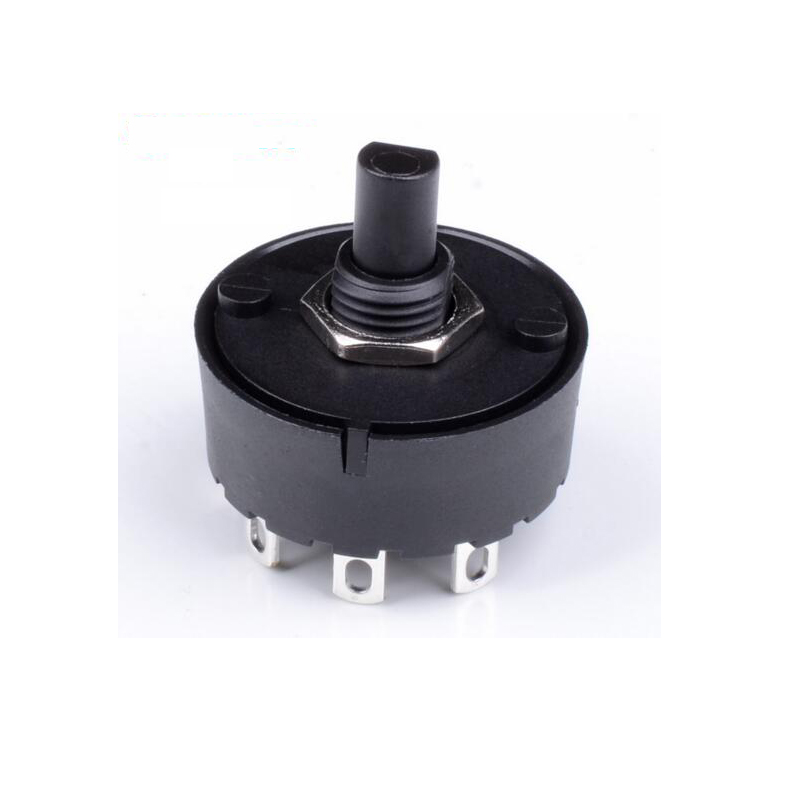

A chave rotativa pode ser usada para substituir o gerador de pulso rotativo pela função analógica do potenciômetro de resistência tradicional. As chaves seletoras rotativas são geralmente usadas na interface homem-máquina do painel frontal do instrumento e na placa de controle audiovisual. O interruptor rotativo dimmer eletrônico adota o codificador óptico ortogonal como o dispositivo digital puro para substituir o potenciômetro analógico. Essas chaves rotativas são semelhantes em aparência ao potenciômetro tradicional ou de resistência. No entanto, a estrutura interna dessas chaves rotativas é completamente digitalizada e a tecnologia óptica é usada. Semelhante aos produtos codificadores incrementais tradicionais, existem dois sinais de saída ortogonais (canal A e canal B), que podem ser conectados diretamente ao chip de processamento do codificador.
Quais são as finalidades da chave rotativa?

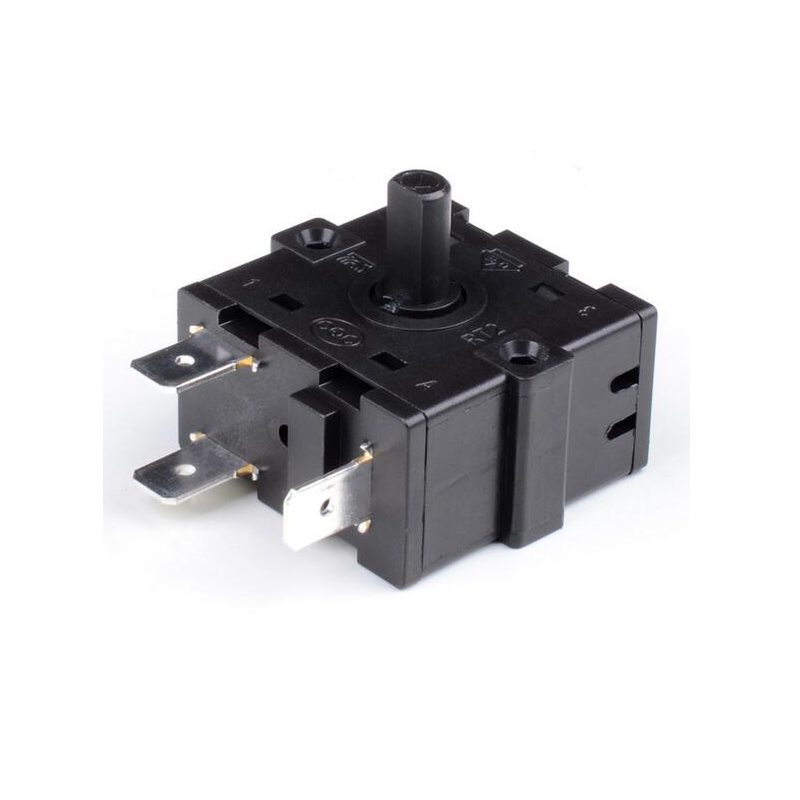

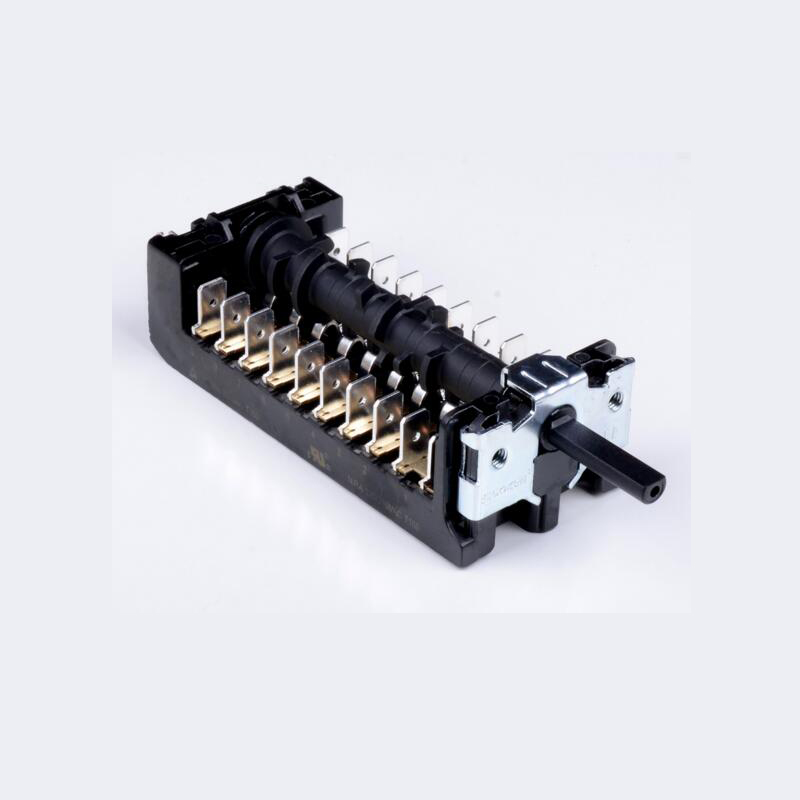

A chave rotativa é um tipo de chave que controla o liga-desliga do ponto de contato principal girando a alça. Existem também duas formas estruturais de chave rotativa, nomeadamente estrutura de unidade unipolar e estrutura multipolo multibit . A chave rotativa de unidade unipolar é frequentemente usada junto com o potenciômetro de eixo rotativo na aplicação, enquanto a chave rotativa multipolo e multiposição é usada principalmente para comutação de linhas em estado de funcionamento.
Princípio de funcionamento edição e transmissão
Em uma determinada faixa, o valor da resistência é alterado, e então há um Marine Rotary Switches, que é o interruptor da TV e do rádio antigos. No caso do ventilador, existem várias engrenagens, que são conectadas a vários grupos de linhas de saída do enrolamento do ventilador, e a velocidade é alterada alterando o número de círculos de fio. O princípio é semelhante ao do potenciômetro e da chave rotativa de retorno por mola.
Características estruturais de chaves rotativas de precisão

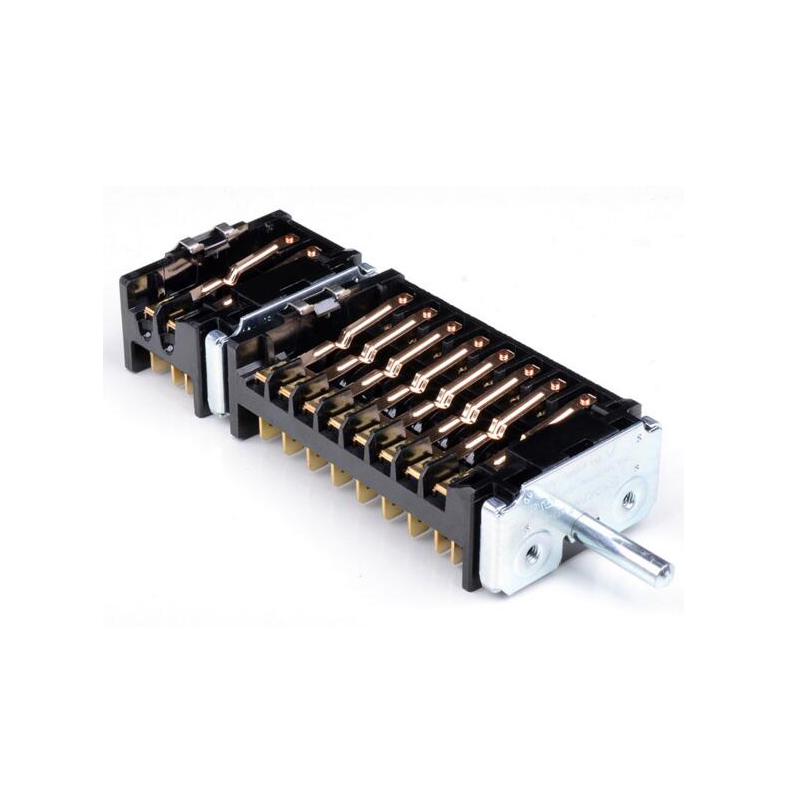

A chave de banda comum e a chave de mudança do multímetro são chaves rotativas, que possuem duas estruturas: uma é do tipo de contato BBM (break before make) , que se caracteriza pelo fato de que, ao mudar, o contato móvel primeiro desconecta o contato frontal e depois conecta o contato traseiro, no qual existe um estado desconectado dos contatos dianteiro e traseiro: o outro é do tipo de contato MBB (fazer antes de quebrar) . É caracterizado pelo fato de que durante a transposição, o contato móvel tem um estado de contato com ambos os frontais e contatos traseiros e, em seguida, desconecte o contato frontal para manter contato com o contato traseiro. No projeto do circuito, a chave rotativa apropriada deve ser selecionada de acordo com a finalidade e a segurança do circuito.
Tipos comuns de edição e transmissão
Devido à sua finalidade, a chave rotativa adota uma estrutura selada como um todo, que tem um certo efeito à prova d'água e pode basicamente atingir o nível à prova d'água de IP65.
Ao mesmo tempo, é necessário usar materiais metálicos relativamente duros e duráveis , com a diferença da engrenagem 2 ou engrenagem 3. Como FBelec, fabricantes de chaves rotativas da marca China:
Classificações elétricas 1A a 24 VCC ; 1A a 125 VCA ; 0,5 A a 250 VCA
Força dielétrica 2000Vrms min contato a contato
Resistência de isolamento ≥ 100MΩ min
Temperatura Operacional -25ºC a 55ºC
Grau de vedação padrão IP65
Temperatura de Armazenamento -25ºC a 55ºC
Vida Elétrica 50.000 ciclos típicos
Resistência de contato ≤50mΩ inicial
