Definição de fusível e disjuntor
Quando o circuito quebra ou é anormal, a corrente aumenta continuamente, e o aumento da corrente pode danificar alguns dispositivos importantes no circuito, queimar o circuito ou até causar incêndio. Se o fusível estiver colocado corretamente no circuito, o fusível irá fundir e cortar a corrente quando a corrente subir anormalmente até uma certa altura e aquecer, de modo a proteger a operação segura do circuito.
Introdução do fusível
Formato do fusível
1. Filamentoso . Os primeiros fusíveis primitivos eram travados diretamente com parafusos e usados para interruptores e tomadas antigas de vários tamanhos.
2. Folha (folha nua) . É mais conveniente de usar do que seda velha.

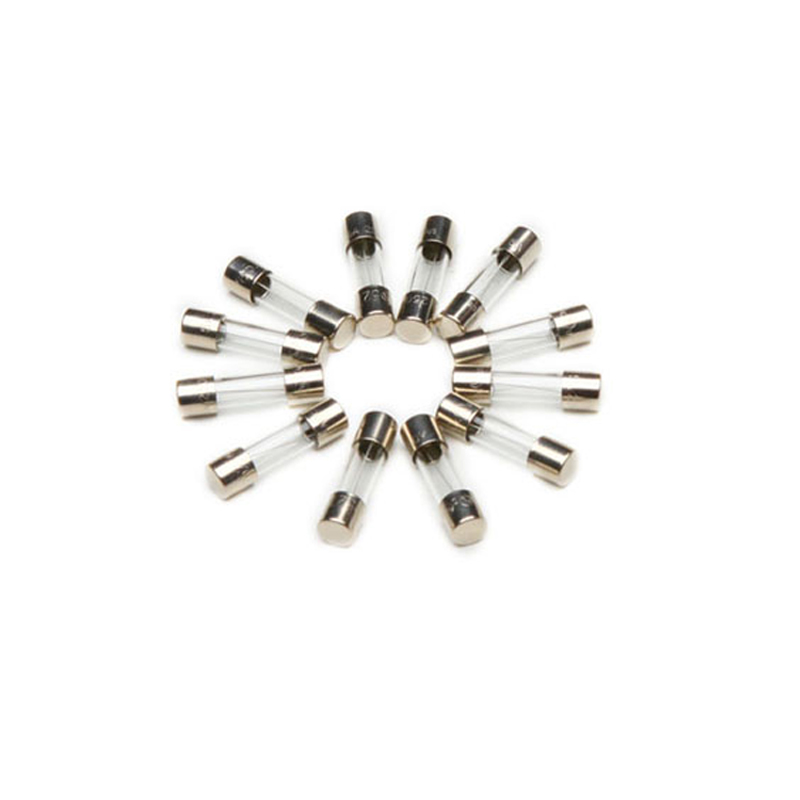

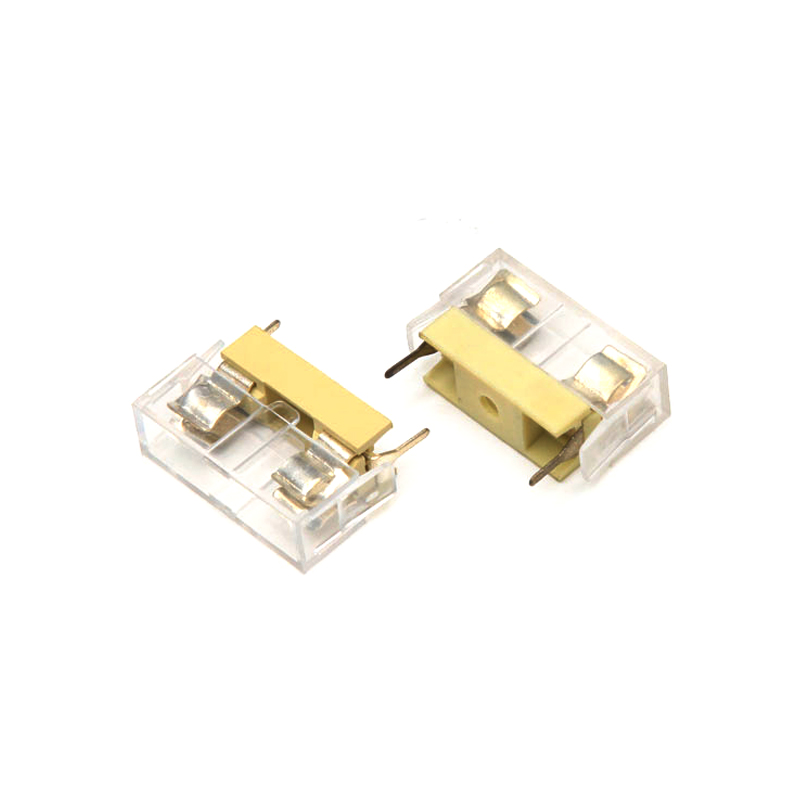

3. Tubo de vidro . Existem vários tamanhos diferentes, comuns em produtos eletrônicos.6,3 x 32 mm (diâmetro x comprimento)5 x 20 mm

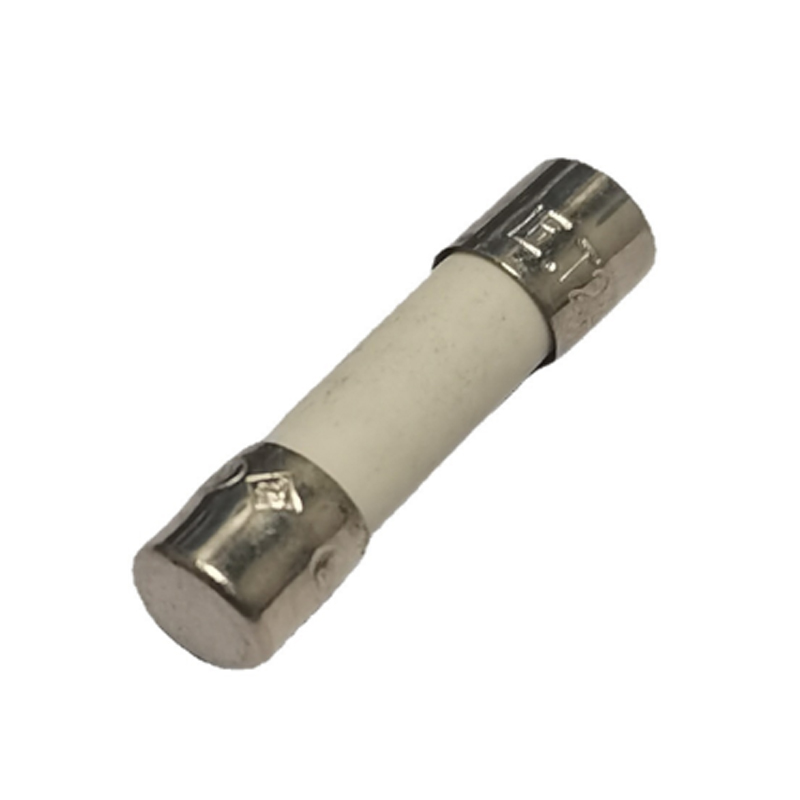

4. Tubo cerâmico . Existem vários formatos e tamanhos diferentes para evitar o estouro do vidro.
5. Folha de plástico com pino de folha de metal : Fusível de automóvel.

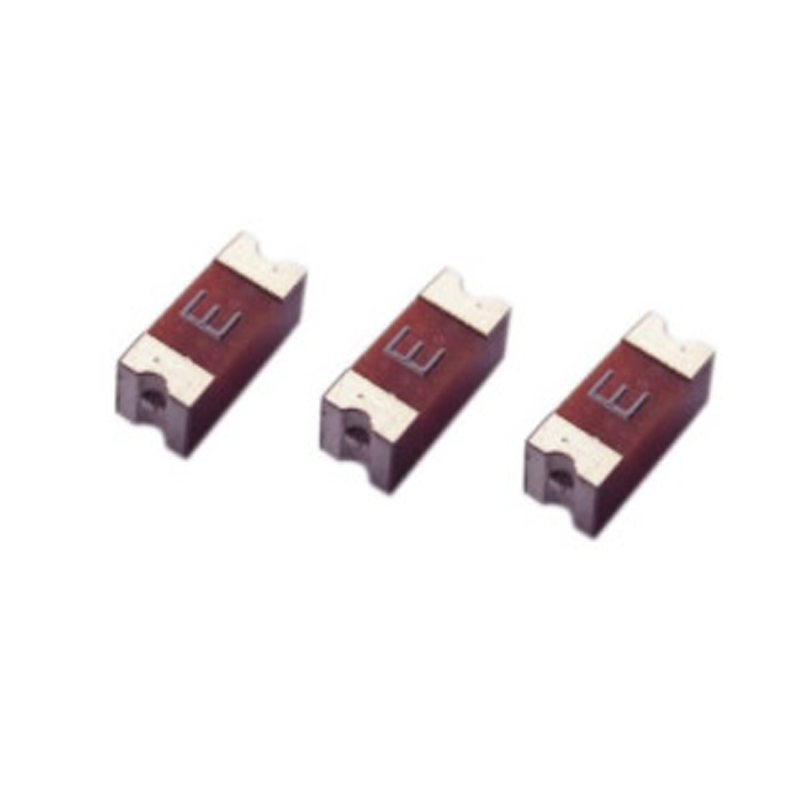

6. Tipo de elemento de ligação de superfície (SMD).

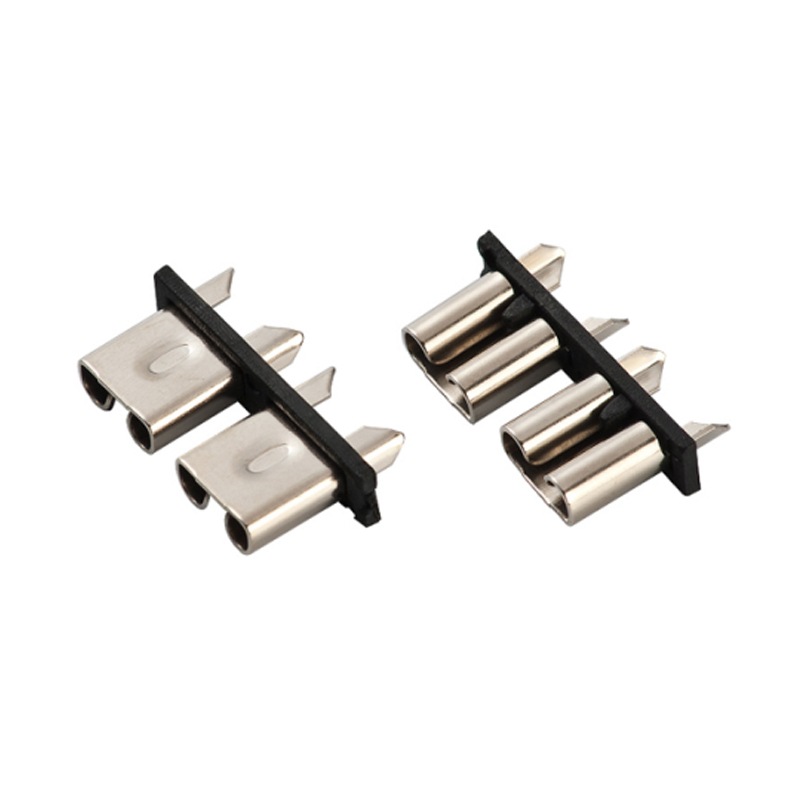

7. Cilíndrico, tipo plug-in : soldado diretamente à placa de circuito, utilizado no interior do produto.
Marcação do fusível
Marque a maioria dos fusíveis no corpo ou na tampa com marcas para indicar sua classificação. Porém, o fusível “tipo chip” possui pouca ou nenhuma marcação, o que torna muito difícil sua identificação.
Os fusíveis podem ter características semelhantes e significativamente diferentes, e sua marcação é determinada. A marcação do fusível geralmente transmite as seguintes informações: amperagem do fusível, tensão nominal, tempo do fusível, características da corrente, ou seja, fusível de velocidade aprovado por órgãos de normalização nacionais e internacionais fabricante / número do produto / capacidade de interrupção da série
Função do fusível
O fusível inventado por Edison há mais de 100 anos é usado para proteger a cara lâmpada incandescente da época. Com o passar dos tempos, o fusível protege o equipamento eletrônico/de energia contra lesões por corrente/superaquecimento e evita ferimentos graves causados por falha interna de equipamentos eletrônicos.
Princípio de funcionamento do fusível
Quando a corrente flui através do condutor, o condutor aquece porque existe uma certa resistência no condutor. E o valor calorífico segue esta fórmula: q = i2rt . Onde q é o poder calorífico, 0,24 é uma constante, I é a corrente que flui através do condutor, R é a resistência do condutor e t é o tempo em que a corrente flui através do condutor; De acordo com esta fórmula, não é difícil vermos o simples princípio de funcionamento do fusível. Quando o material e a forma do fusível são determinados, sua resistência R é relativamente determinada (se seu coeficiente de temperatura de resistência não for considerado). Quando a corrente flui através dele, ele gera calor, e seu valor calorífico aumenta com o passar do tempo. A corrente e a resistência determinam a velocidade de geração de calor, e a estrutura e instalação do fusível determinam a velocidade de dissipação de calor. Se a velocidade de geração de calor for menor que a velocidade de dissipação de calor, o fusível não queimará. Se a taxa de geração de calor for igual à taxa de dissipação de calor, ela não irá fundir por muito tempo. Se a taxa de geração de calor for maior que a taxa de dissipação de calor, mais e mais calor será gerado. Por possuir determinado calor e massa específicos, o aumento do calor se reflete no aumento da temperatura. Quando a temperatura subir acima do ponto de fusão do fusível, o fusível queimará. É assim que funciona o fusível. Devemos saber, a partir deste princípio, que ao projetar e fabricar fusíveis, você deve estudar cuidadosamente as propriedades físicas dos materiais selecionados e garantir que eles tenham dimensões geométricas consistentes. Porque esses fatores desempenham um papel vital no funcionamento normal do fusível. Da mesma forma, ao usá-lo, você deve instalá-lo corretamente.
Classificação de fusíveis
De acordo com a forma de proteção , ela pode ser dividida em proteção contra sobrecorrente e proteção contra superaquecimento . O fusível usado para proteção contra sobrecorrente é comumente conhecido como fusível (também conhecido como fusível limitador de corrente). O fusível usado para proteção contra superaquecimento é geralmente chamado de “fusível de temperatura”. O fusível de temperatura é dividido em formato de liga de baixo ponto de fusão, formato de gatilho de detecção de temperatura, formato de liga de memória e assim por diante (o fusível de temperatura é usado para evitar que a temperatura de aparelhos de aquecimento ou aparelhos de aquecimento fácil sejam muito altos, como secador de cabelo, elétrico ferro, panela elétrica de arroz, forno elétrico, transformador, motor, etc.; responde ao aumento de temperatura dos aparelhos elétricos e não se preocupa com a corrente de trabalho do circuito. Seu princípio de funcionamento é diferente do "fusível limitador de corrente") .

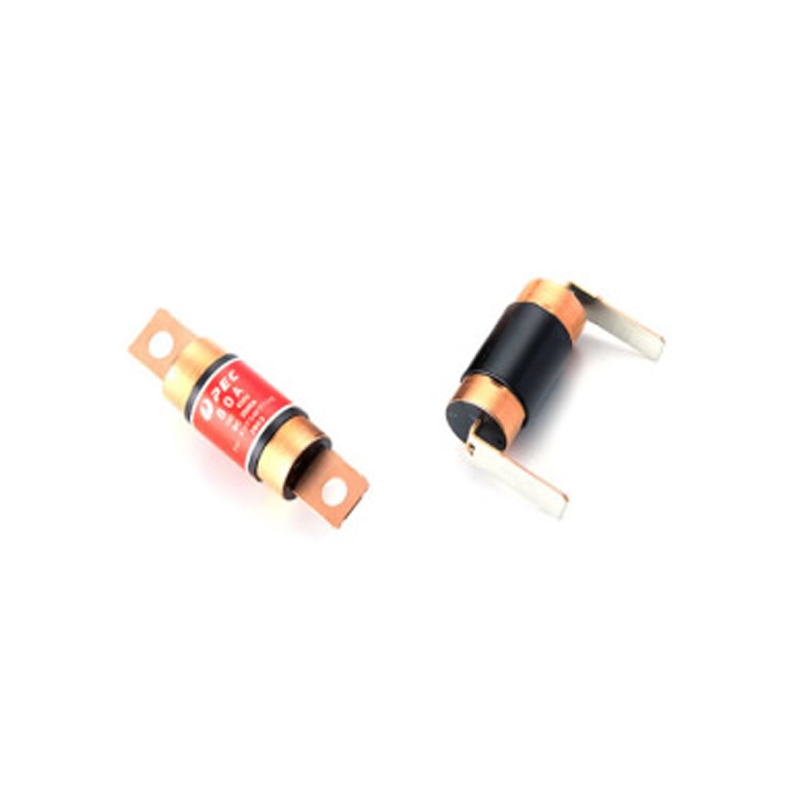

De acordo com o escopo de uso , pode ser dividido em: fusível de energia, fusível de máquina-ferramenta, fusível de instrumento elétrico (fusível eletrônico) e fusível de automóvel. Fusível térmico
De acordo com a integral de volume , pode ser dividido em: grande, médio, pequeno e micro.
De acordo com a tensão nominal , pode ser dividido em: fusível de alta tensão, fusível de baixa tensão e fusível de tensão de segurança.
De acordo com a capacidade de interrupção, pode ser dividido em fusível de alta capacidade de interrupção e fusível de baixa capacidade de interrupção.
De acordo com o formato , pode ser dividido em: fusível tubular de cabeça chata (que também pode ser dividido em fusível de soldagem interno e fusível de soldagem externo), fusível tubular pontiagudo, fusível guilhotina, fusível espiral, fusível plug-in, fusível plano, enrolado fusível e patch fusível.
De acordo com a velocidade de fusão , pode ser dividido em: fusível extra lento (geralmente representado por TT), fusível lento (geralmente representado por T), fusível de média velocidade (geralmente representado por M), fusível rápido (geralmente representado por F) e fusível extra rápido (geralmente representado por FF).
De acordo com a norma , pode ser dividido em: fusível europeu, fusível americano e fusível japonês.
De acordo com o tipo , pode ser dividido em: fusível de corrente (fusível patch, microfusível, fusível plug-in e fusível tubular), fusível de temperatura (RH [tipo de bloco], RP [tipo de resistência], ry [concha metálica]) e fusível de auto-recuperação (plug-in, laminação e patch).
Pode ser dividido em: tipo de patch 0603080512061210181220162920; Tipo sem patch Φ dois vírgula quatro × 7, Φ três × 7, Φ três vírgula seis × 10, Φ quatro vírgula cinco × 15, Φ cinco × 20, Φ cinco vírgula um seis × 20, Φ seis × 25, Φ seis × 30, Φ seis × 32, Φ oito vírgula cinco × 8, Φ oito vírgula cinco × oito × 4, Φ dez × 38, Φ quatorze × 51。

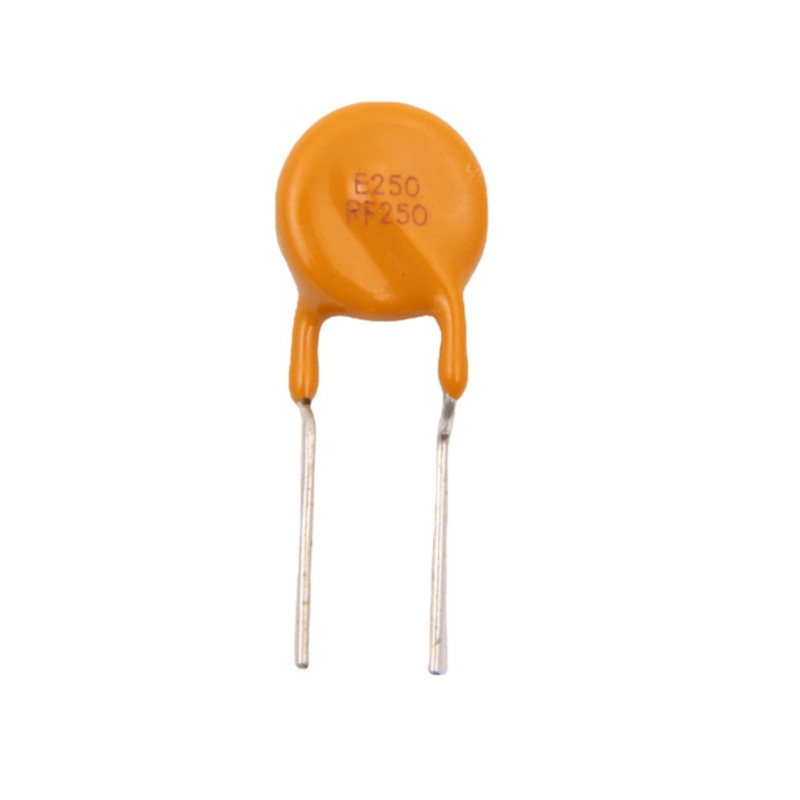

Fusível reinicializável
Baixa resistência de energia zero: o fusível de reinicialização automática tem baixa impedância, pequena perda de energia e baixa temperatura de superfície durante a operação normal.
Velocidade rápida de proteção contra sobrecorrente: devido às suas próprias características de material, a velocidade de resposta do estado de sobrecorrente do fusível de reinicialização automática é muito mais rápida do que a de outros dispositivos de proteção contra sobrecorrente.
Operação de travamento automático: o fusível de reinicialização automática está no estado de proteção contra sobrecorrente e travado no estado de alta resistência com corrente muito pequena. O estado de baixa resistência será restaurado somente após o corte da fonte de alimentação ou o desaparecimento da sobrecorrente.
Reinicialização automática: após o fusível de auto-reinicialização desempenhar o papel de proteção contra sobrecorrente (solução de problemas), ele será redefinido automaticamente sem desmontagem e substituição. Alta resistência à corrente: o fusível de reinicialização automática tem excelente resistência à alta corrente e algumas especificações podem suportar impacto de corrente de 100A.
Aplicação: O PPTC possui uma ampla gama de aplicações e pode ser usado em diversos produtos eletrônicos, produtos de comunicação, fontes de alimentação, etc.
