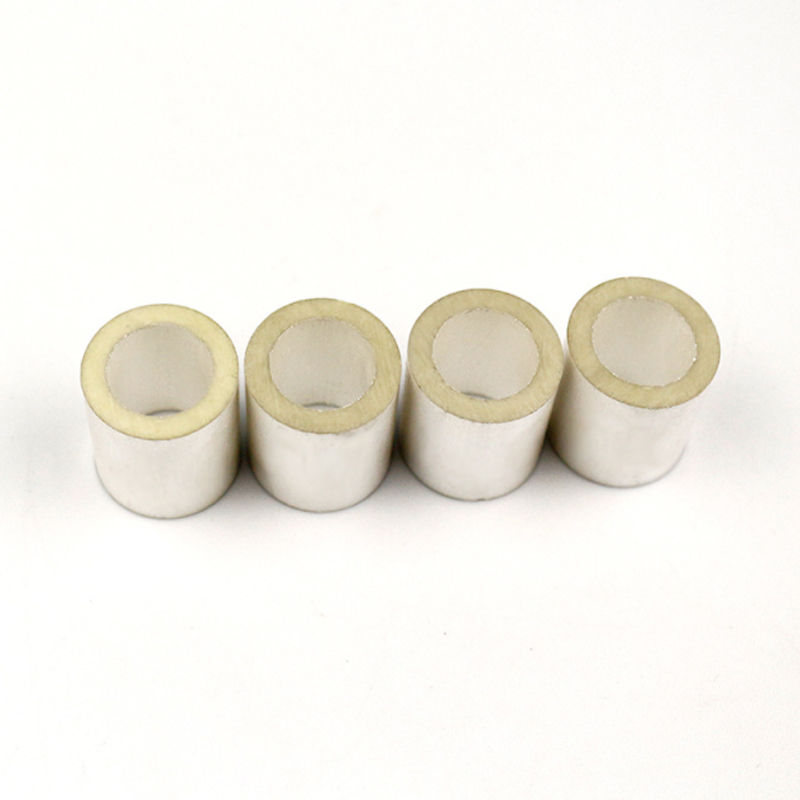

O que são tubos cerâmicos piezoelétricos?
O atuador piezoelétrico FBelec da FBelec é feito de uma fina folha de cerâmica cilíndrica. Quando uma tensão positiva é aplicada ao eletrodo, o atuador se contrai radial e axialmente. A superfície interna é positiva, onde é aplicada uma tensão de polarização positiva. Para atuadores com fio, o fio vermelho é soldado ao eletrodo positivo.
Ao utilizar este elemento piezoelétrico, as cargas devem ser instaladas em superfícies curvas (deslocamento radial) ou bordas superiores e inferiores (deslocamento axial). No entanto, evite usá-lo quando ambas as cargas forem aplicadas. Além disso, a carga radial deve ser inferior a 20 n. se exceder 20 N, poderá causar falha mecânica. Além disso, a carga radial deve ser aplicada apenas na parte central da superfície externa, a pelo menos 1 mm de ambas as extremidades. A carga radial na borda causará falha mecânica. Certifique-se de mantê-lo ao instalar a carga axialmente. As extremidades superior e inferior do sub não devem interferir no fio e a superfície de contato deve ser a mais larga possível. Para obter mais informações sobre o uso deste atuador piezoelétrico, consulte "processamento". Mais rótulos.
Como o elemento piezoelétrico se contrai de acordo com a tensão aplicada, aplicar uma carga ao piezoelétrico na direção da compressão aumentará o curso, mas terá um impacto negativo na sua recuperação. Portanto, não especificamos a carga que pode obter o deslocamento máximo como outros corpos piezoelétricos.
Tutorial piezoelétrico FBelec para baixar o manual do tubo cerâmico Piezo
O formato deste tubo listrado de cerâmica piezoelétrica (PZT) é adequado para aplicações como alongamento de fibra e micromedição.
Estrutura e aplicação do Tubo Piezo Elétrico tubular FBelec

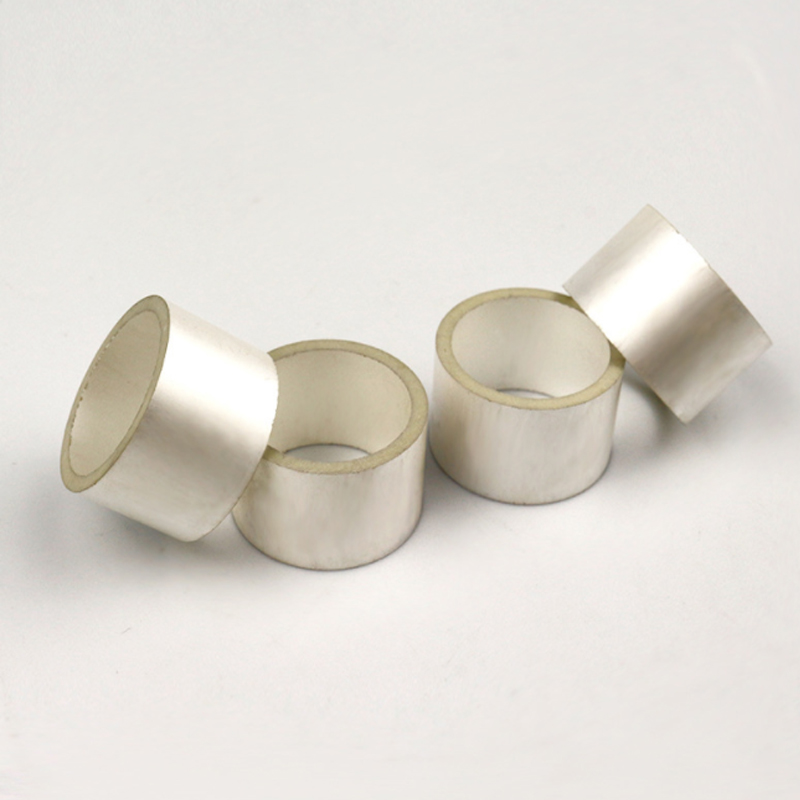

O tubo cerâmico ultrassônico tubular do atuador piezoelétrico tubular pressuriza isotropicamente a cerâmica grande e os furos nela para torná-la tubular. Devido à retificação de precisão, a precisão de usinagem de altura e diâmetro externo é inferior a ± 50 mícrons. A tensão de acionamento é aplicada ao eletrodo de prata queimado nas superfícies interna e externa do tubo.
