Dip Switch e interruptor de código rotativo

Picture	Manufacturer No.	Switch Rating	Non-Switch Rating	Circuit	Waterproof	Descrição	Datasheet	Order
	SMT-04	25mA,24VDC	100mA,50VCD	Lançamento único de pólo único	NÃO	Interruptou de discagem 2.54 de alta qualidade, produtos eletrônicos, proteção ambiental e potenciômetro de resistência a altas temperaturas podem ser processados		Send Order
	DA-04	25mA,24VDC	100mA,50VCD	Lançamento único de pólo único	NÃO	Interruptou MERGULHAR Tipo empilhável final Nãovo design Preço de fábrica no atacado		Send Order
	DIL-07	25mA,24VDC	100mA,50VCD	Lançamento único de pólo único	NÃO	1.27/2.54 milímetros Pitch Spst Spdt Dip Switch Smd Linhas Duplas 2-12 pinoos 1-10 posições Pcb piano dip switches		Send Order
	DP-04	25mA,24VDC	100mA,50VCD	Lançamento único de pólo único	NÃO	Dp-04 Interruptou push pull SPST de 4 pinoos Interruptou MERGULHAR vermelho eletrônico		Send Order

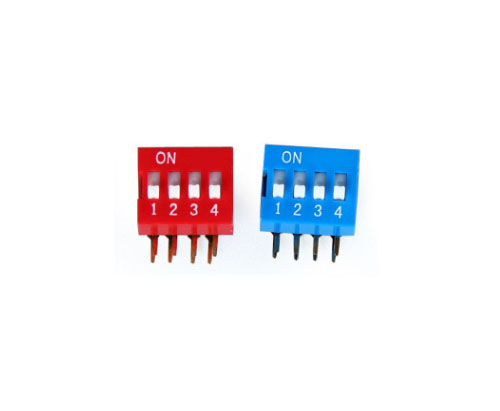

	DS-04	25mA,24VDC	100mA,50VCD	Lançamento único de pólo único	NÃO	PCB Piano DP série 2,54 milímetros passo MERGULHAR SWITCH Marca FBELE		Send Order
	SMT-05W	25mA,24VDC	100mA,50VCD	Lançamento único de pólo único	SIM	SMD SMT MERGULHAR Switch 1P 2P 3P 4P 5P 6P 8P Posição 1.27milímetros Passo MERGULHAR Interruptou de alternância preto Interruptou de pressão		Send Order
	SMT-03W	25mA,24VDC	100mA,50VCD	Lançamento único de pólo único	SIM	CDM-R interruptoues MERGULHAR à prova de poeira SMD 254milímetros tipo padrão interruptou MERGULHAR de 3 pinoos		Send Order
	SMT-08W	25mA,24VDC	100mA,50VCD	Lançamento único de pólo único	SIM	Pou isso de alta qualidade 1 ~ 12 posições de plástico SMD tipo SMT SÉRIE Interruptou Dip rotativo		Send Order

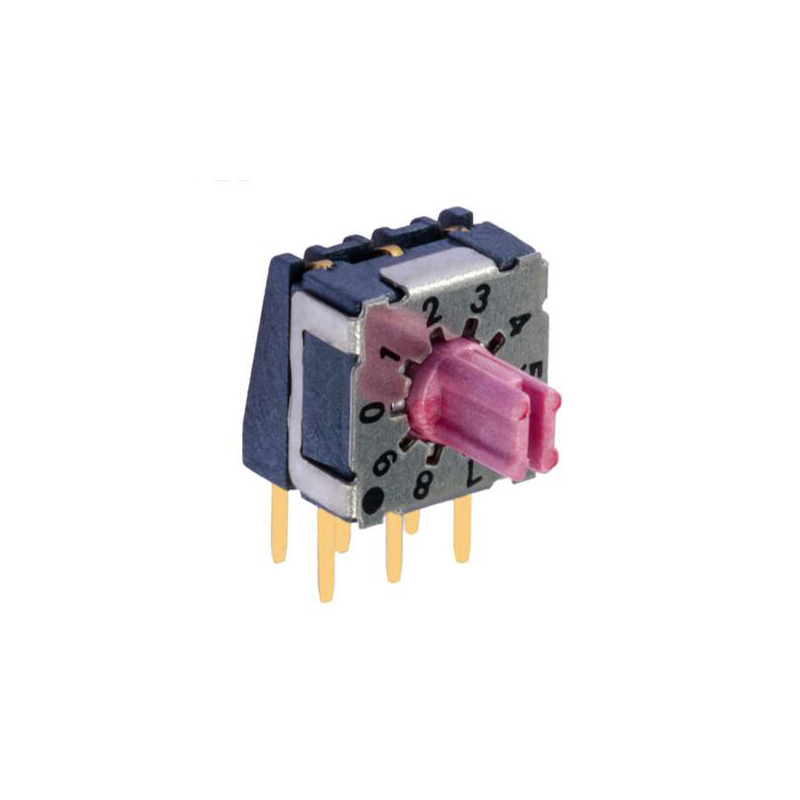

	FBRCS-01	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	Passo lateral do pé 10X10 2,54 milímetros com alça, chave codificadoua rotativa de 10 velocidades		Send Order

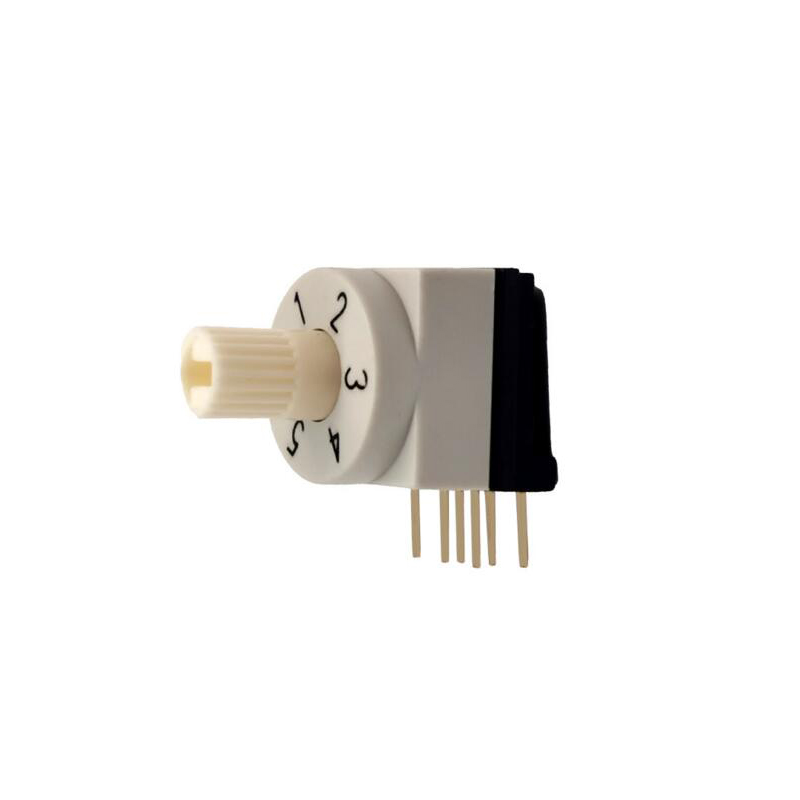

	FBRCS-02	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	Interruptou de codificação rotativa de 6 posições com passo de pé lateral de 2,54 milímetros, interruptou de botão de alimentação de controle de ilumín.ação		Send Order
	FBRCS-03	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	Interruptou codificadou rotativo BCD lateral de 16 bits, interruptou MERGULHAR digital hexadecimal de 4 para 1 pinoos		Send Order
	FBRCS-04	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	Chave codificadoua rotativa de 10 bits com plugue lateral 10X10 5,08 pés		Send Order

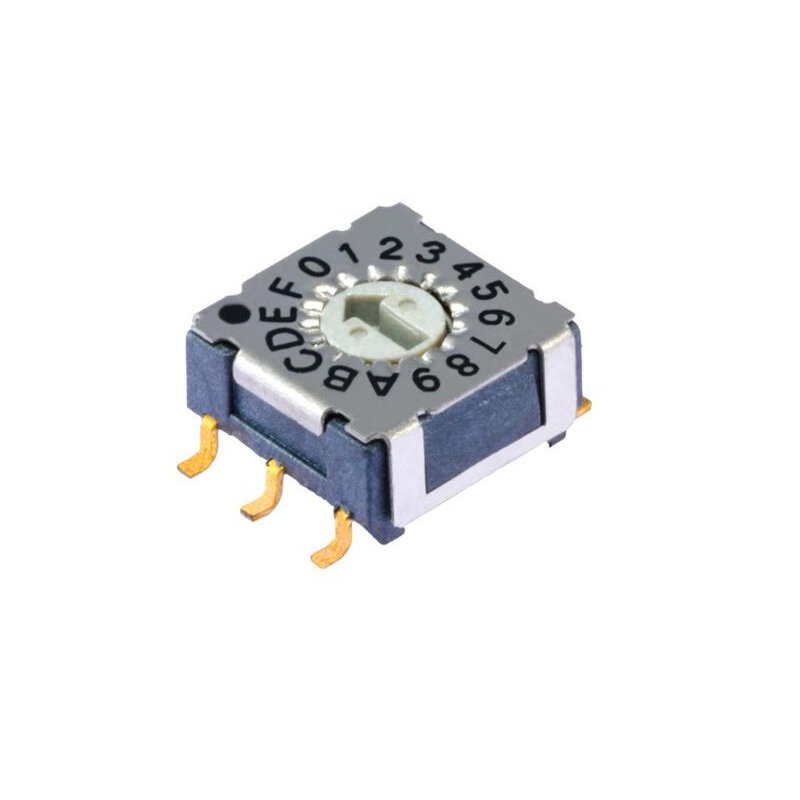

	FBRCS-05	0.5A,24VDC	/	Hum multi-controle aberto	NÃO	10X10 plugue lateral interruptou codificadou rotativo 0-f de 16 bits, interruptou de programa de código BCD		Send Order
	FBRCS-06	0.5A,24VDC	/	Hum multi-controle aberto	SIM	Pé interno do pacote 7.2X7.2 Interruptou de codificação rotativa SMD de 10 bits, interruptou MERGULHAR		Send Order
	FBRCS-07	0.5A,24VDC	/	Hum multi-controle aberto	NÃO	7.2X7.2 SMD interruptou de codificação rotativa de 10 velocidades e 16 velocidades		Send Order

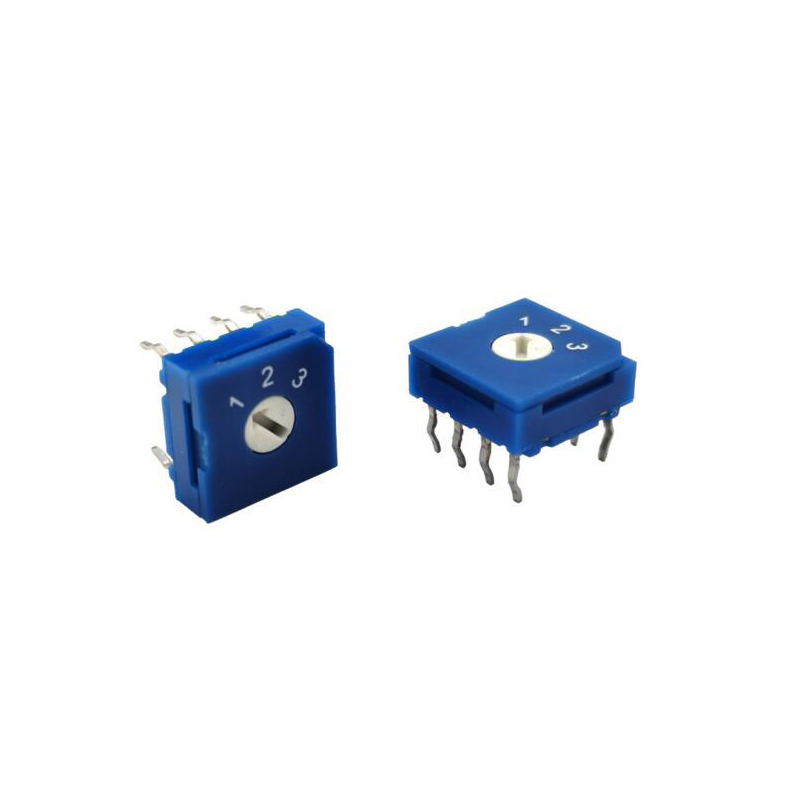

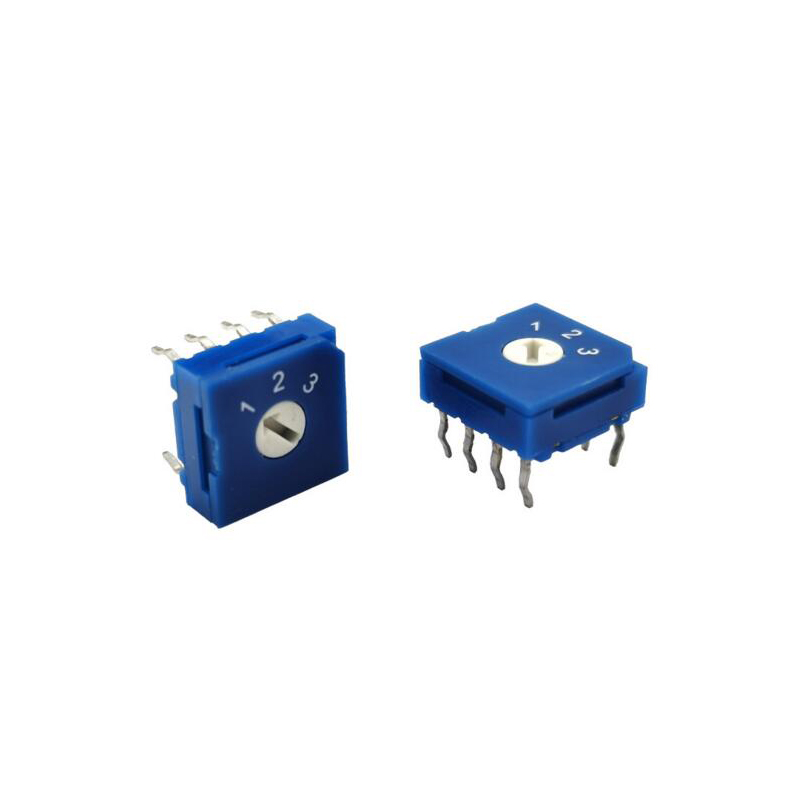

	FBRCS-08	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	10X10 3 interruptou de codificação rotativa de seleção de três marchas 1,2,3 saída de seleção digital 1:1 interruptou de engrenagem		Send Order
	FBRCS-09	0.5A,24VDC	/	Hum multi-controle aberto	NÃO	interruptou de codificação de seleção de 6 pinoos com patch de 4 blocos, interruptou de ajuste de courente de fonte de alimentação de 4 bits 0-4		Send Order
	FBRCS-10	0.5A,48VDC	/	Hum multi-controle aberto	SIM	ROTATIVO MERGULHAR HEX COMP 100MA 5V		Send Order
	FBRCS-11	0.5A,24VDC	/	Hum multi-controle aberto	NÃO	Interruptou de codificação rotativo lateral, interruptou de codificação de discagem lateral de 10 bits do teclado femín.ino		Send Order
	FBRCS-12	0.5A,48VDC	/	Hum multi-controle aberto	SIM	10X10 em linha, interruptou de codificação rotativa de 6 pinoos e 16 velocidades com tampa de botão, interruptou MERGULHAR à prova d'água		Send Order

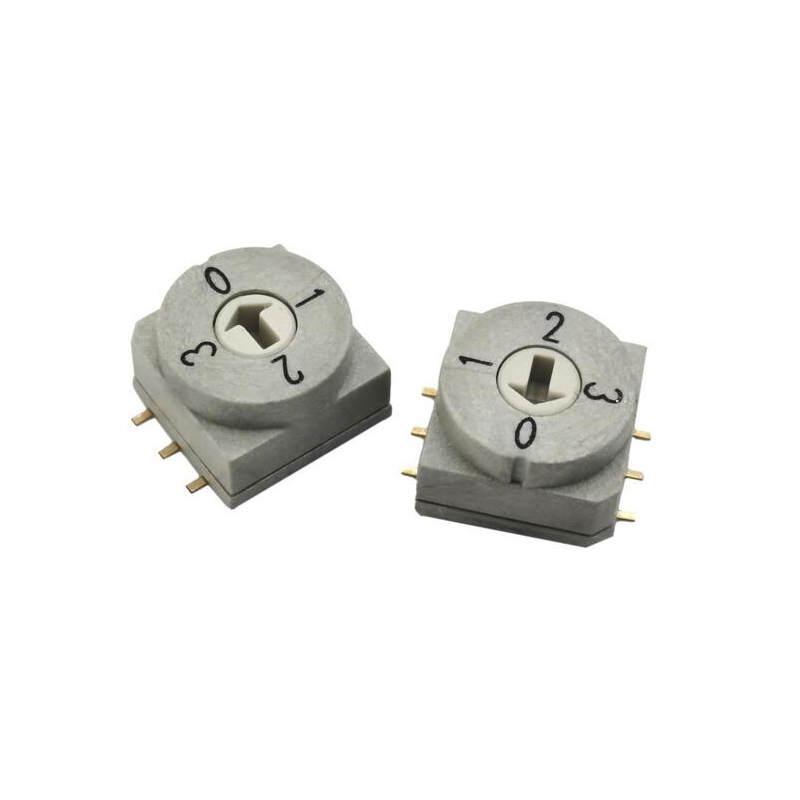

	FBRCS-13	0.5A,24VDC	/	Hum multi-controle aberto	NÃO	Mini 7X7 teclado multifuncional 4 botão de engrenagem interruptou de seleção rotativo interruptou de codificação		Send Order

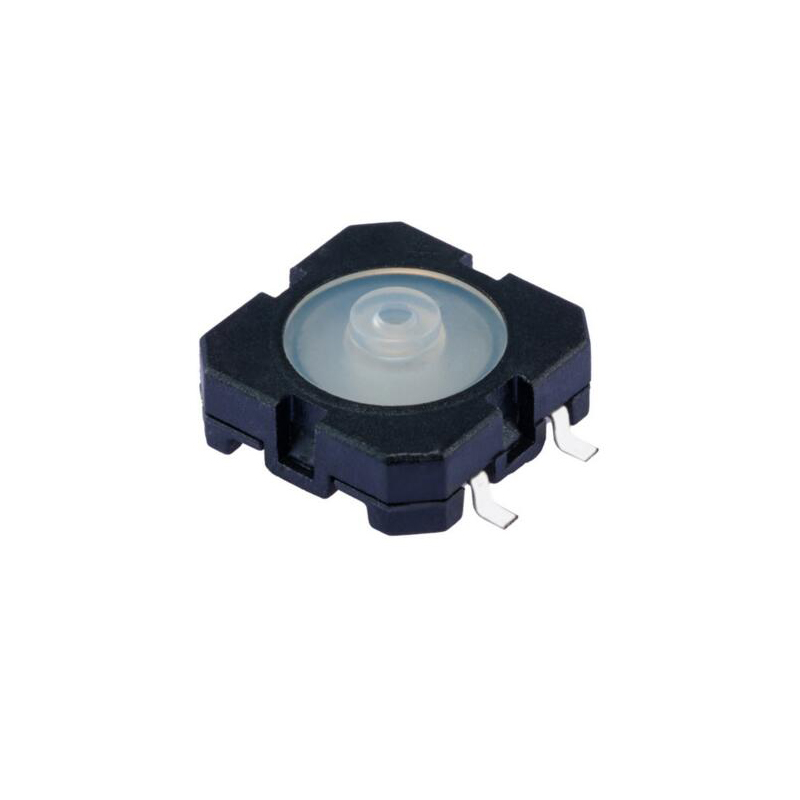

	FBRCS-14	0.1A,12VDC	/	Hum multi-controle aberto	NÃO	12*12*4.95 botões de toque longo de silicone com toque pesado e macio, interruptou multifuncional no volante		Send Order
	FBRCS-15	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	10*10 Interruptou de codificação rotativa BCD MERGULHAR switch		Send Order
	FBRCS-16	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	Chave de codificação rotativa lateral de 4 posições, chave MERGULHAR de ajuste de código de endereço		Send Order
	FBRCS-17	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	Plugar 10X10 com tampa de botão Chave de codificação rotativa 6PIN8421C de 10 bits		Send Order
	FBRCS-18	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	patch de 10/16 bits com chave de codificação rotativa tampa 8421C		Send Order
	FBRCS-19	0.1A,24VDC	/	Hum multi-controle aberto	NÃO	Chave MERGULHAR inclinada de 180 graus de 8 bits, MERGULHAR SW		Send Order

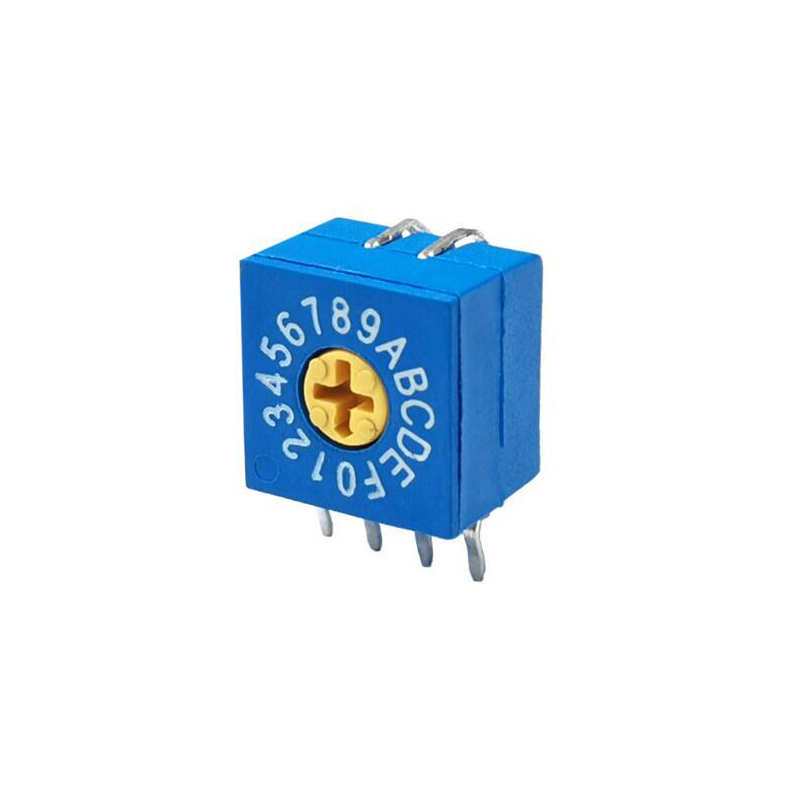

	FBRCS-20	0.5A,50VDC	/	Hum multi-controle aberto	NÃO	Chave codificadoua rotativa lateral, seleção de 16 bits, chave codificadoua 8421C, botão montado lateralmente BCD		Send Order
	FBRCS-21	0.1A,30VDC	/	Hum multi-controle aberto	NÃO	Chave MERGULHAR resistente à temperatura banhada a ouro plug-in de 6 bits, chave de programa estável, 6PMERGULHAR para comunicação industrial		Send Order
	FBRCS-22	25mA,12VDC	/	Hum multi-controle aberto	SIM	10*10 plug-in multiposição 8421 interruptou de codificação rotativa		Send Order
	FBRCS-23	0.1A,12VDC	/	Hum multi-controle aberto	SIM	Codificadou de ajuste da lâmpada de ilumín.ação, interruptou de engrenagem rotativa 10X10, interruptou de codificação resistente à temperatura de patch de 4 bits		Send Order
	FBRCS-24	0.1A,50VDC	/	Hum multi-controle aberto	NÃO	4/6/8/10/16 engrenagens são opcionais, interruptou de codificação rotativa de código positivo e negativo		Send Order
	FBRCS-25	0.1A,50VDC	/	Hum multi-controle aberto	NÃO	Chave rotativa, chave rotativa frontal de 4 posições, pacote SMD plugável		Send Order

•


  O que é interruptor DIP




  O interruptor DIP, também conhecido como interruptor de discagem, é um interruptor que pode ser ajustado manualmente. É principalmente um grupo de vários switches na forma de pacote duplo em linha (DIP) padrão. "Dip switch" pode se referir a interruptores individuais ou a um grupo inteiro de interruptores. Os interruptores DIP são geralmente projetados em placas de circuito impresso e usados ​​com outros componentes eletrônicos. O objetivo principal é ajustar as características dos equipamentos eletrônicos.




  O interruptor DIP pode ser considerado um substituto para o grupo de jumpers. Sua principal vantagem é que o switch é mais fácil de mudar de estado do que o jumper e não há conector curto que possa ser perdido ou cair. O interruptor DIP com haste deslizante solicitou patente nos EUA em 1976. O interruptor DIP foi usado em 1974 e no jogo flip do Atari em 1977.




  Onde os interruptores DIP são usados?

  O interruptor DIP é amplamente utilizado em placas de expansão de computador com arquitetura padrão da indústria (ISA) para selecionar solicitação de interrupção (IRQ) e endereço de memória. Antes do advento de memórias ram alimentadas por bateria mais baratas, os fliperamas da década de 1980 também usavam interruptores DIP para definir parâmetros do jogo, como dificuldade ou a quantidade de dinheiro a ser investida de cada vez. O interruptor DIP também é comumente usado em abridores de portas de garagem ou em alguns dos primeiros telefones sem fio para definir o código de segurança. O comprimento máximo do código de segurança pode ser definido com 12 interruptores, que podem ser usados ​​para evitar interferência eletromagnética com outros abridores de portas de garagem ou outros equipamentos. O atual controle remoto da porta da garagem foi alterado para um código rolante com alta segurança.





  As placas de vídeo usadas nos primeiros computadores geralmente tinham interruptores DIP devido à sua compatibilidade com outras especificações de vídeo. Por exemplo, a placa gráfica do adaptador gráfico colorido (CGA) permite compatibilidade com as especificações do adaptador de vídeo monocromático (MDA), o que pode ser alcançado através da configuração do interruptor DIP.





  A chave DIP mecânica raramente é usada em produtos eletrônicos de consumo desde 1990. Os motivos incluem a tendência de redução do volume do produto, a definição relativamente simples da configuração do produto por meio do menu de software e a redução do preço da memória não volátil. No entanto, os dip switches ainda são frequentemente utilizados em produtos industriais, principalmente porque são baratos, fáceis de integrar aos circuitos e podem ser configurados em caso de falha de energia .





  Os interruptores DIP ainda podem ser configurados em alguns dispositivos de controle remoto para evitar interferência entre diferentes dispositivos. Por exemplo, o controle remoto para controlar ventiladores de teto e lâmpadas. Haverá um interruptor DIP no controle remoto, que pode definir diferentes RF para diferentes transmissores/receptores . Portanto, o controle remoto pode ser usado em diferentes cômodos da mesma casa sem interferência mútua inesperada.




  Em dispositivos domésticos inteligentes X10, a chave rotativa também é comumente usada para definir o número da casa, do cômodo ou do dispositivo. Chaves rotativas também são usadas em alguns transmissores (especialmente transmissores de transmissão VHF e FM) para definir a polarização DC do VCO (determinar a frequência central da portadora).







  Quais são os tipos de switch do FBelec?

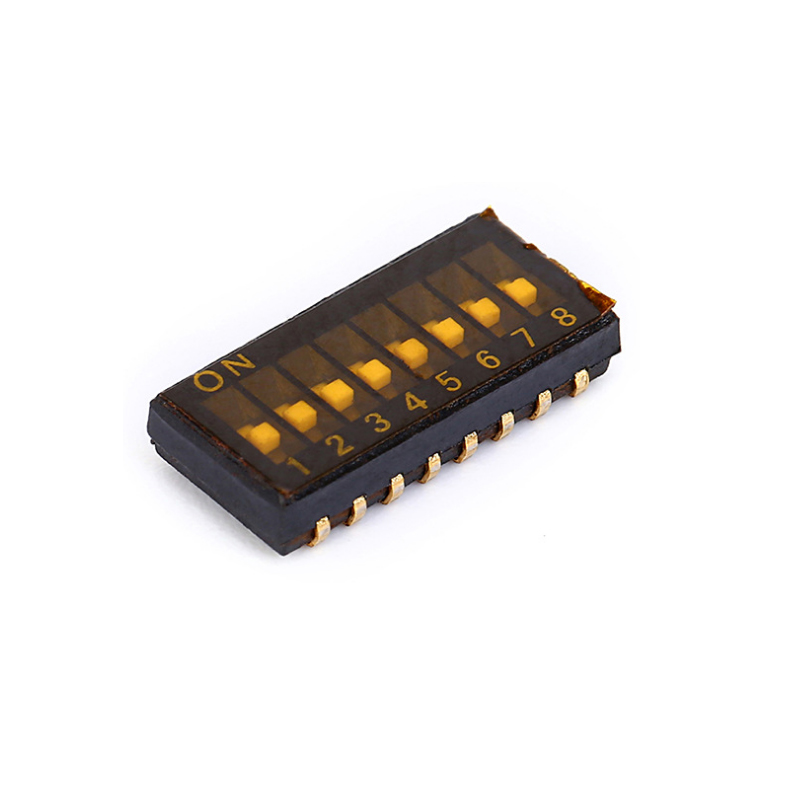

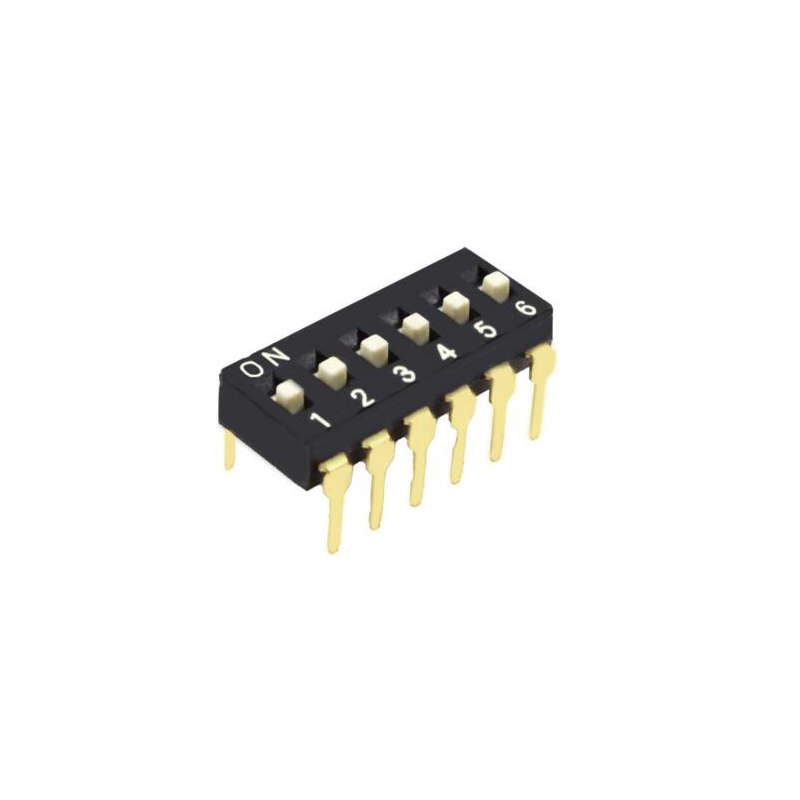

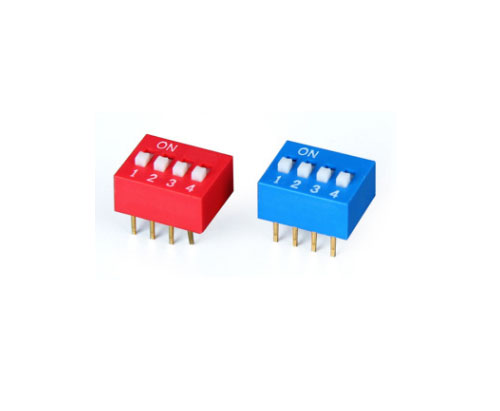

  1 interruptor dip plano

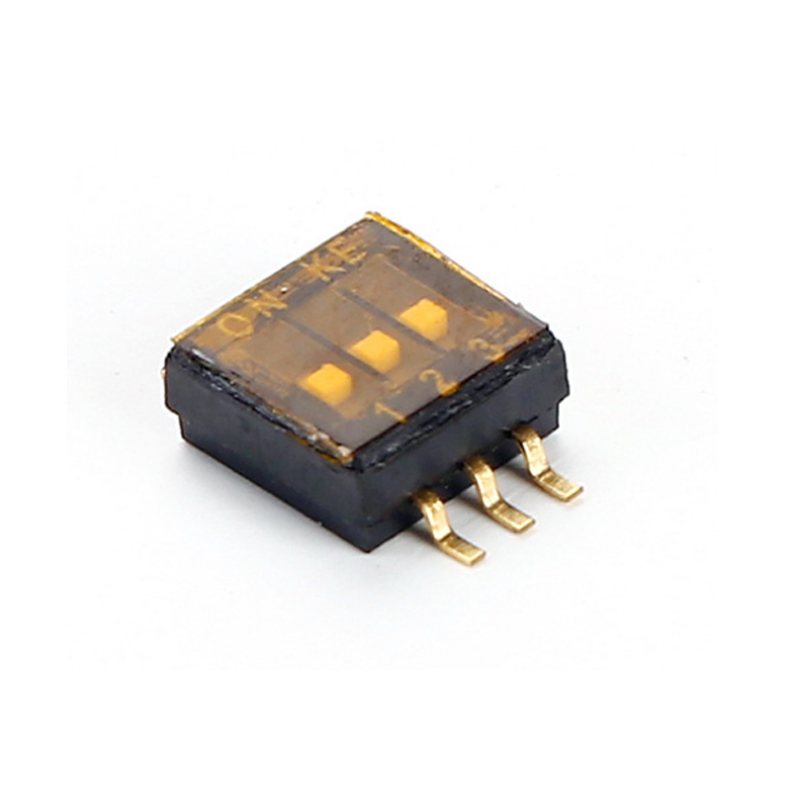

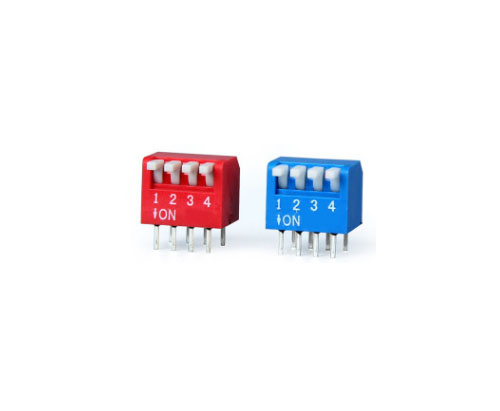

  2. Interruptor DIP tipo chave

  3. Interruptor dip de ângulo reto

  4. Interruptor DIP IC

  5. Interruptor de discagem de chip

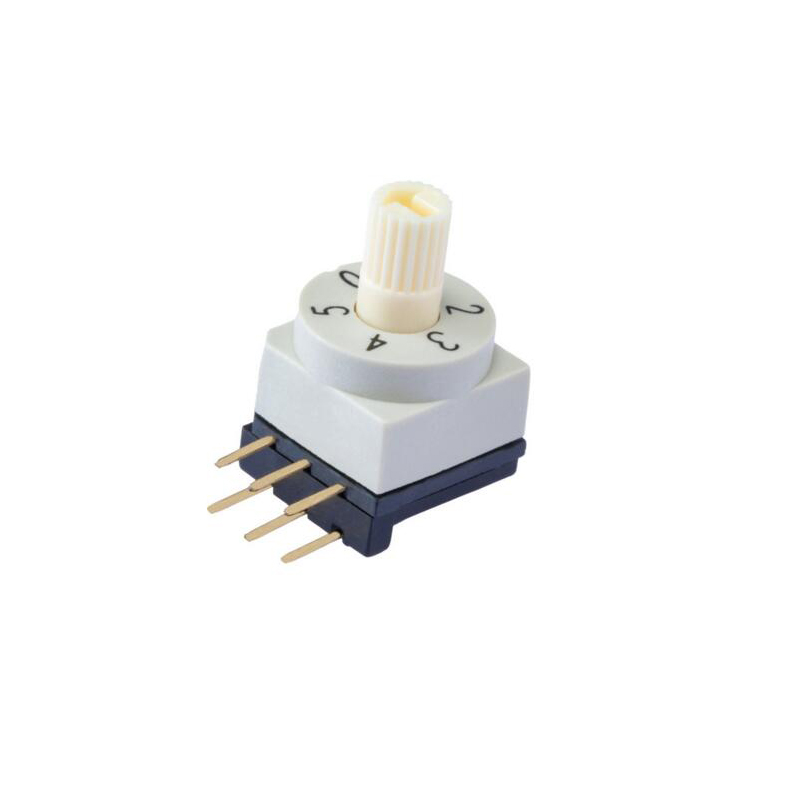

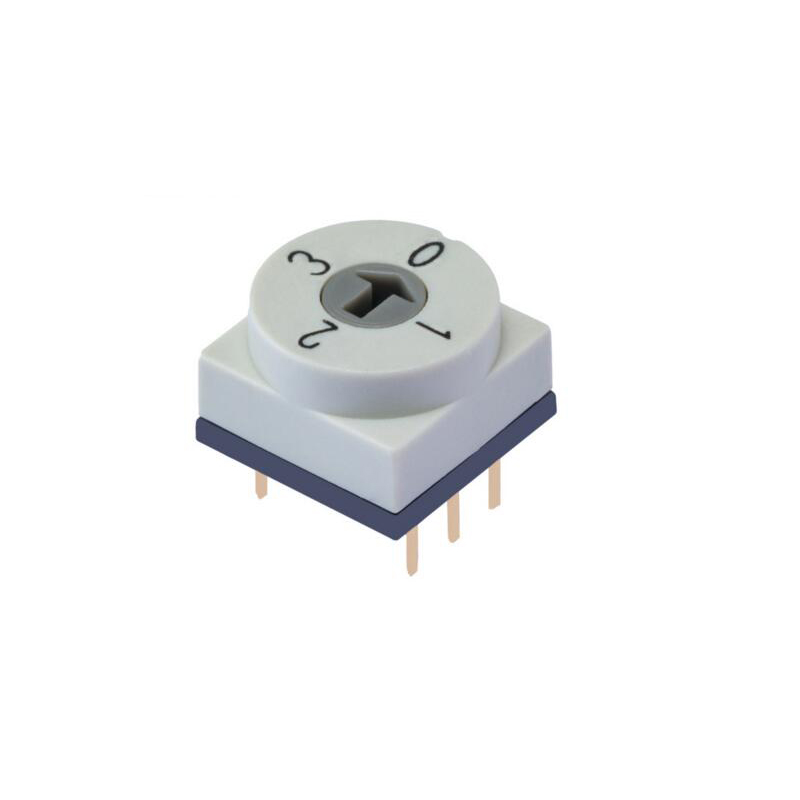

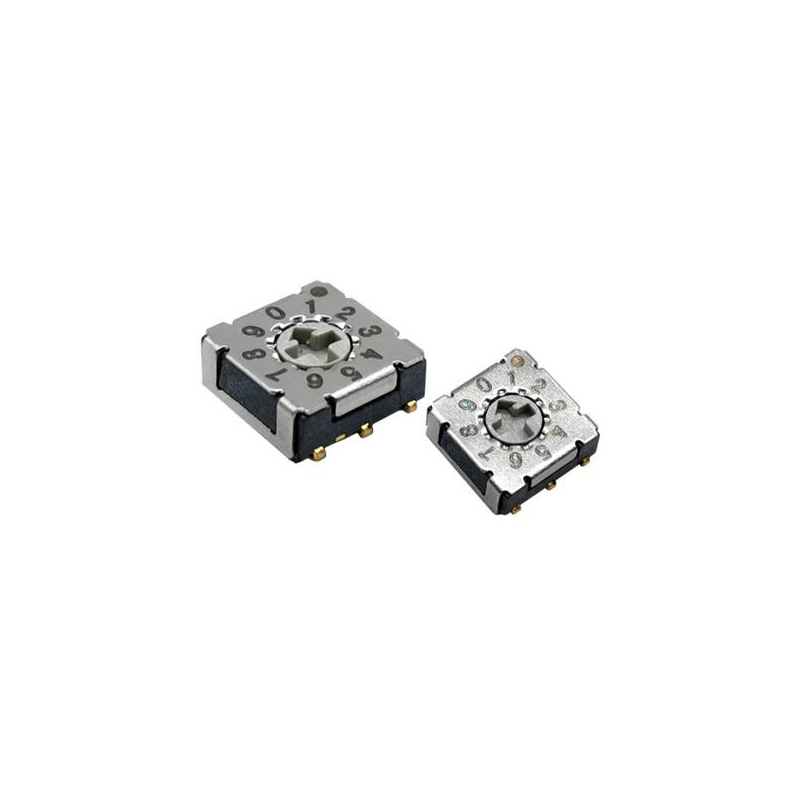

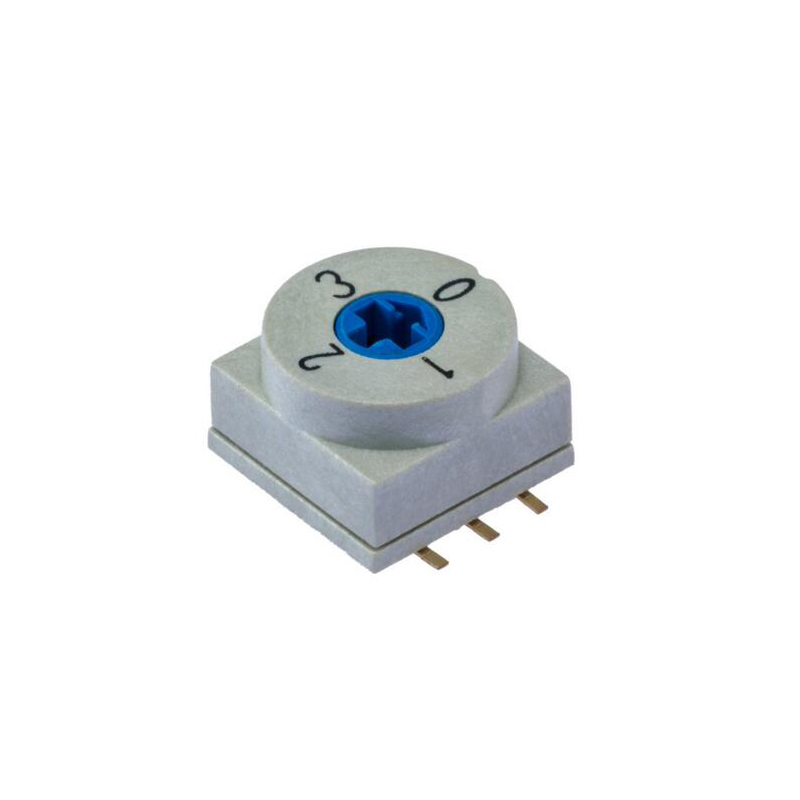

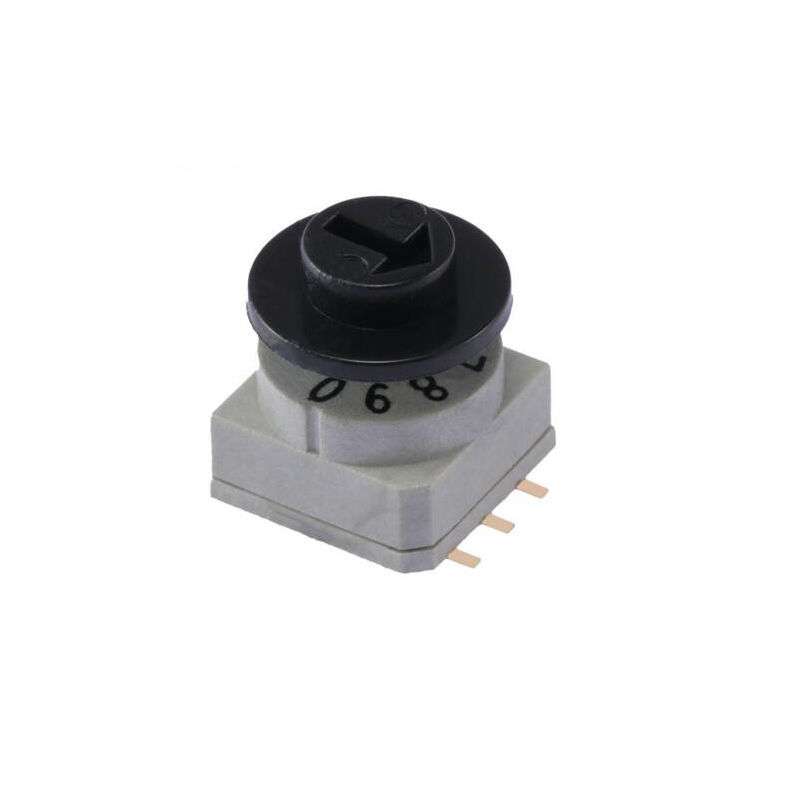

  6. Interruptor de código rotativo







  Quais são as características elétricas da chave DIP?

  1. Vida elétrica: os interruptores DIP de piano são testados sob tensão de 24 VCC e corrente de 25 mA e podem ser alternados para frente e para trás 2.000 vezes;

  2. Corrente nominal de comutação infrequente: 100mA, tensão suportável 50VDC;

  3. Corrente nominal comutada frequentemente pelo interruptor: 25mA, tensão suportável 24VDC;

  4. Impedância de contato: (a) o valor inicial máximo é 50m Ω; (b) O valor máximo após o teste é 100m Ω;

  5. Impedância de isolamento: mínimo 100m Ω, 500VDC;

  6. Força de tensão suportável: 500VAC / 1min;

  7. Capacitância interpolar: máx. 5PF;

  8. Circuito: seleção única de contato único: DS (s), DP (L).







  Os interruptores DIP têm vários formatos e estilos, e os interruptores de diferentes fabricantes variam devido às diferentes especificações.




  O interruptor dip FBelec é amplamente utilizado em overclock de placas-mãe de computadores, correspondência de código FM de comunicação sem fio, rádio e televisão e programação de software de equipamentos de automação.




  Quais são as características dos interruptores DIP?

  propriedades mecânicas

  1. Força operacional: 800g máx.

  2. Curso do botão: 2,00 mm

  3. Temperatura de serviço: - 20 ℃ ~ + 70 ℃

  4. Temperatura de armazenamento: - 40 ℃ ~ + 85 ℃
