O que é um interruptor tátil?
Interruptor tátil, também conhecido como interruptor de chave , apareceu pela primeira vez no Japão [chamado: interruptor sensível ]. Quando é usado para atender às condições de força operacional, ele pressiona o sentido de operação da chave. A função do interruptor está fechada e conectada. Quando a pressão é cancelada, o interruptor é desconectado. Sua estrutura interna é realizada pela mudança de força de estilhaços metálicos.

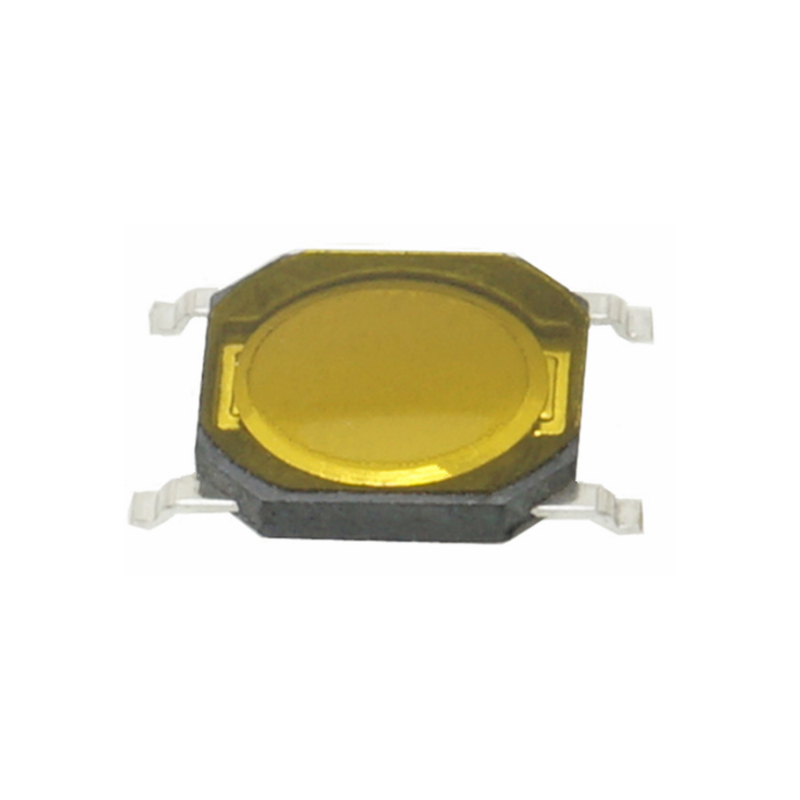

O interruptor de toque leve é composto por inserto, base, estilhaços, botão e placa de cobertura. O interruptor de toque leve à prova d'água adiciona uma camada de filme de poliimida aos estilhaços.
O interruptor de toque leve tem as vantagens de pequena resistência de contato, erro preciso de força operacional, especificações diversificadas e assim por diante. É amplamente utilizado em equipamentos eletrônicos e eletrodomésticos brancos, como produtos de vídeo e áudio, produtos digitais, controles remotos, produtos de comunicação, eletrodomésticos, produtos de segurança, equipamentos de jogo, produtos de informática, equipamentos de ginástica, equipamentos médicos, caneta para verificação de notas, laser chaves de caneta e assim por diante. Devido às condições ambientais (menos de duas vezes a força elástica/temperatura ambiente e condições de umidade e desempenho elétrico) causadas pelo toque no interruptor, equipamentos grandes e botões de alta carga são substituídos diretamente por borracha condutiva ou estilhaços de hardware de interruptor de panela, como equipamentos médicos , controle remoto da TV, etc.

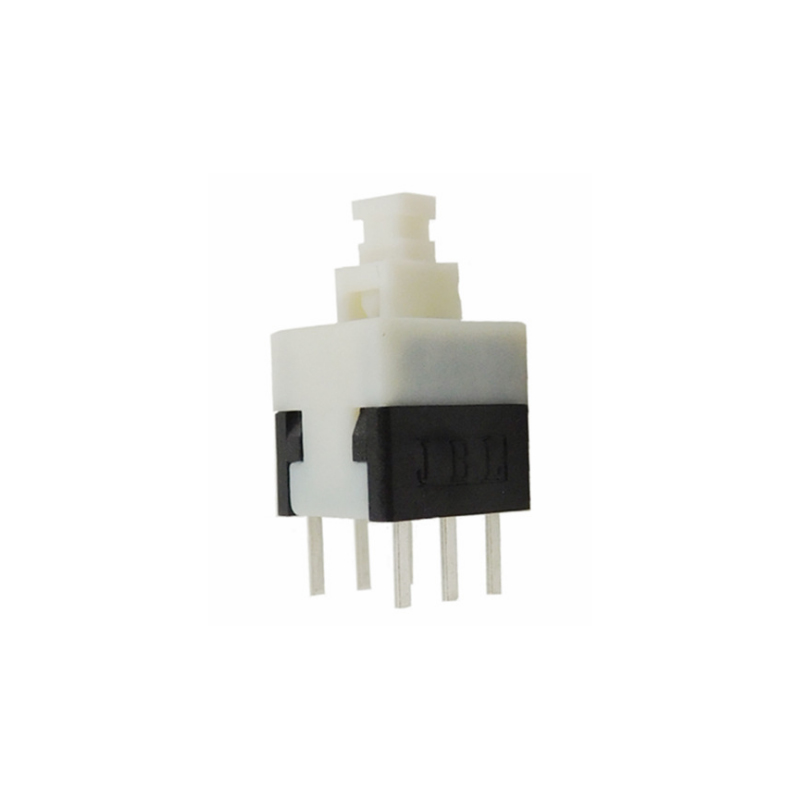

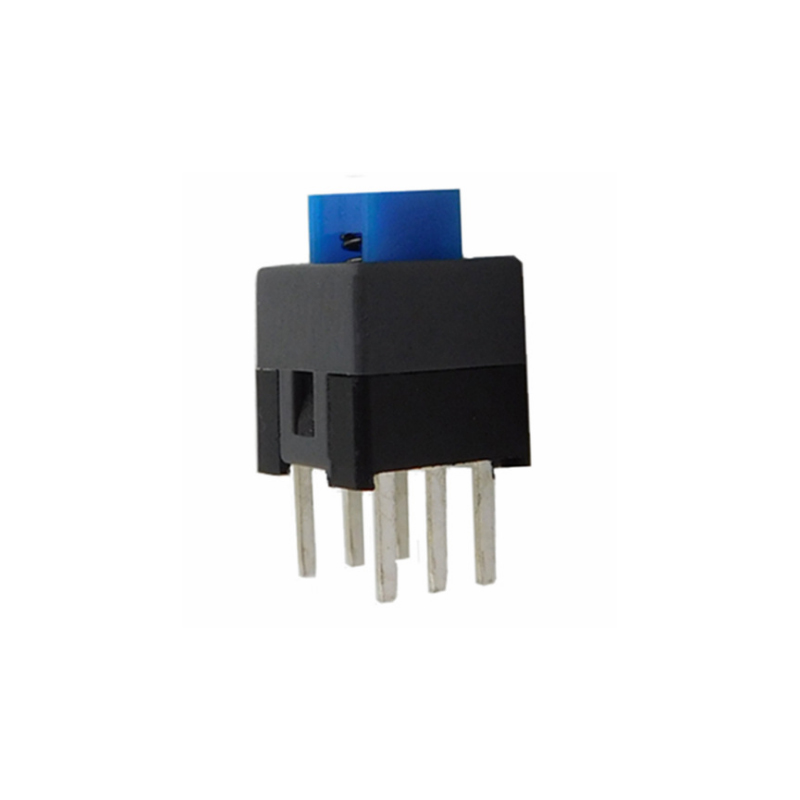

Sobre a posição dos pinos do interruptor de toque leve de cinco pinos: os dois pinos são um grupo. Quando o corpo da chave é pressionado corretamente, os quatro pinos são conectados e o quinto pino é aterrado.

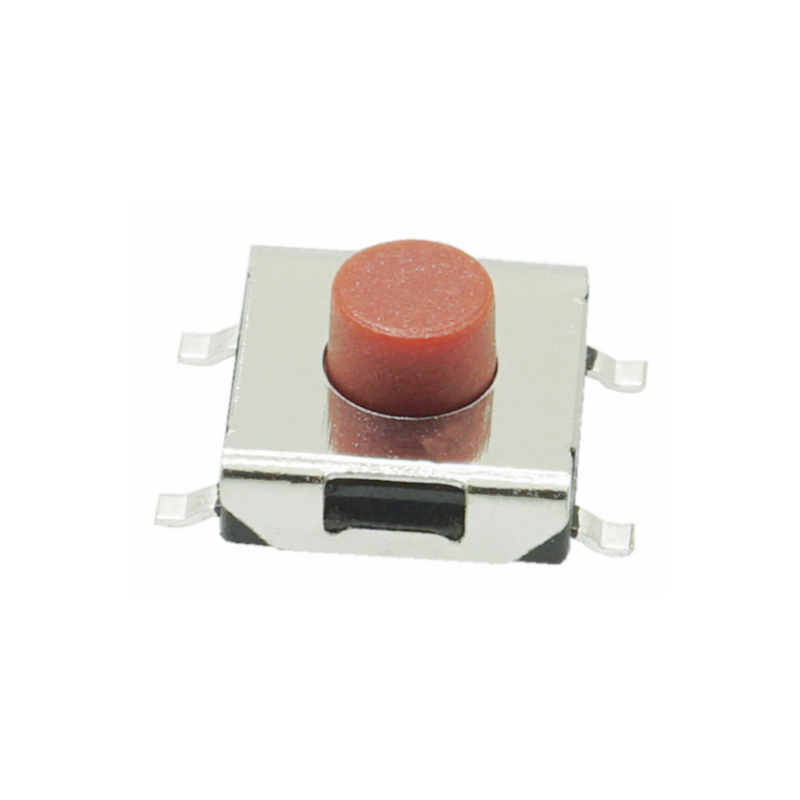

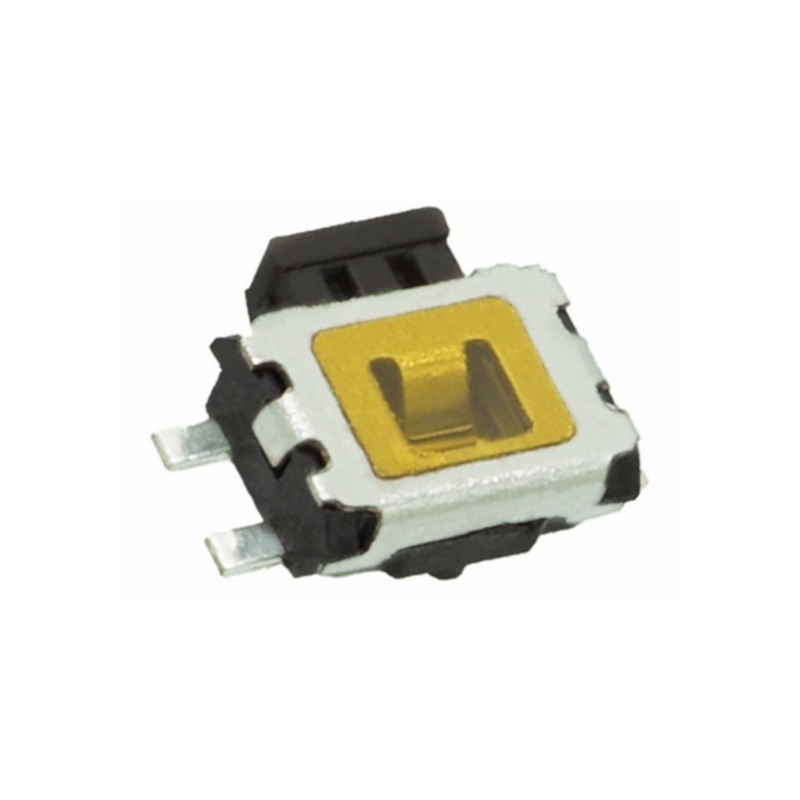

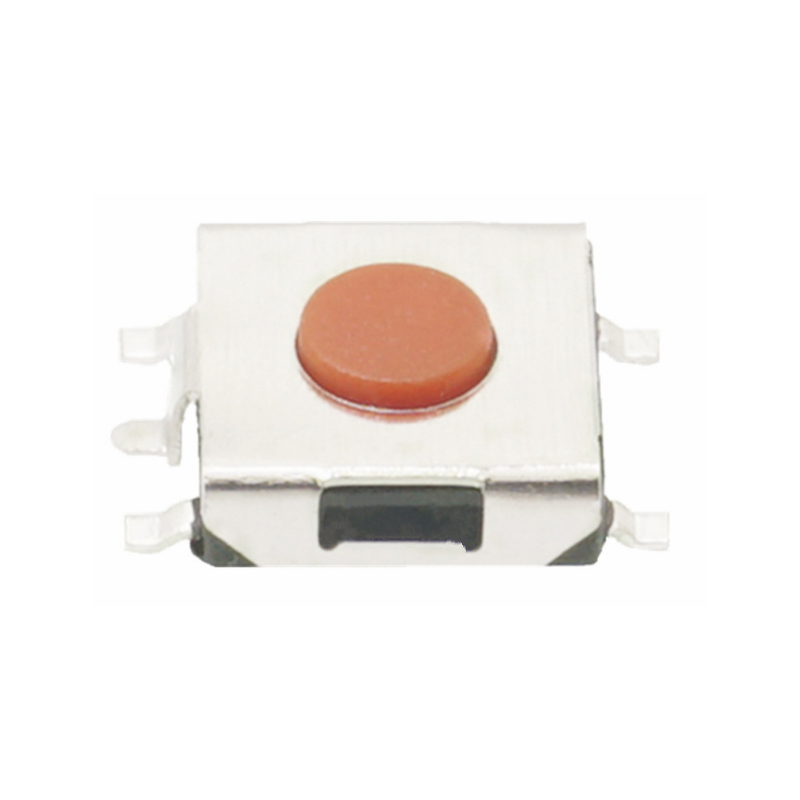

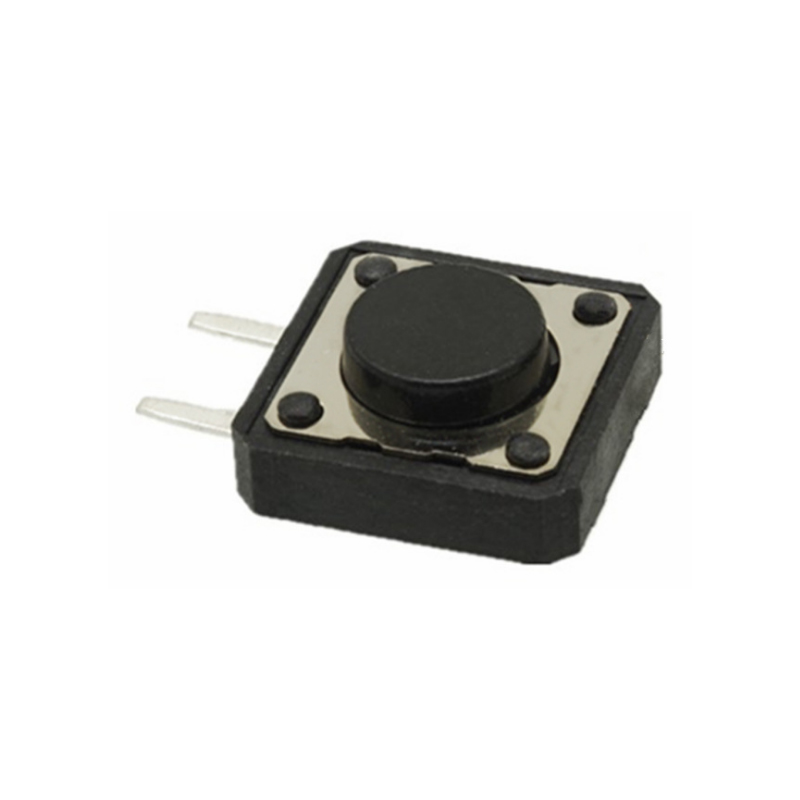

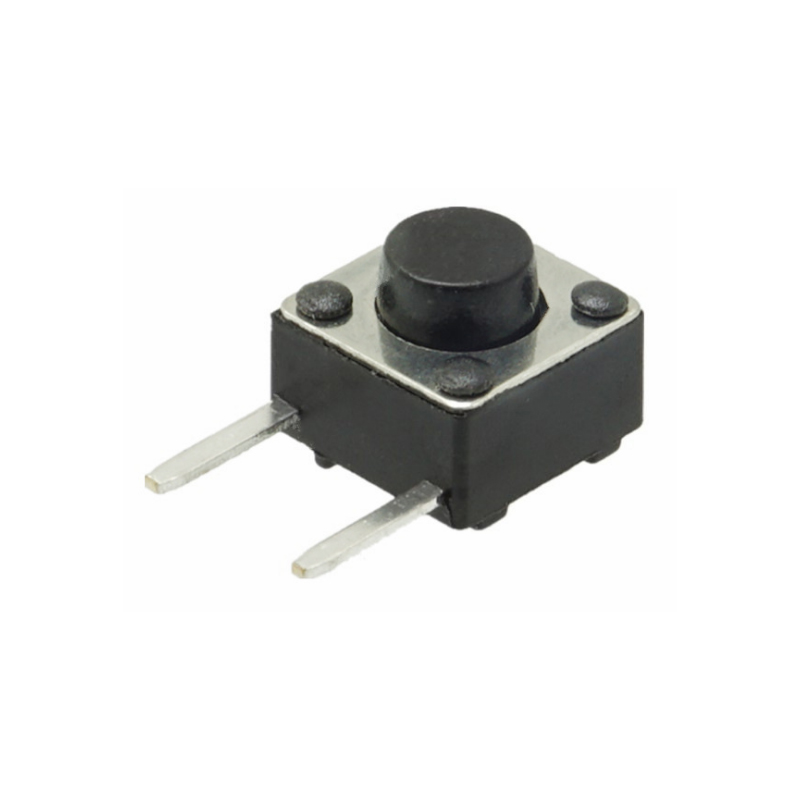

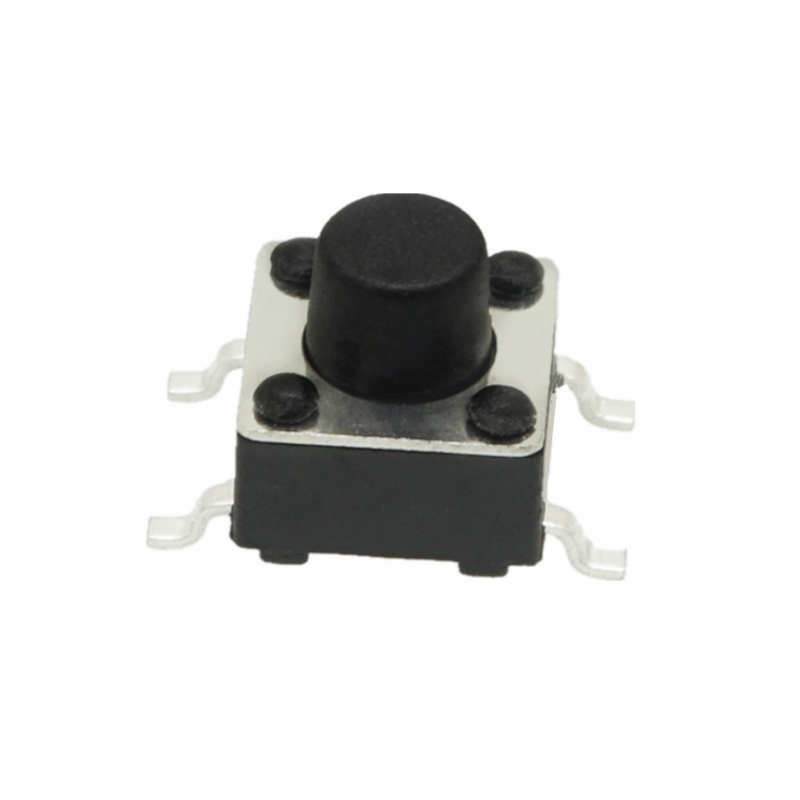

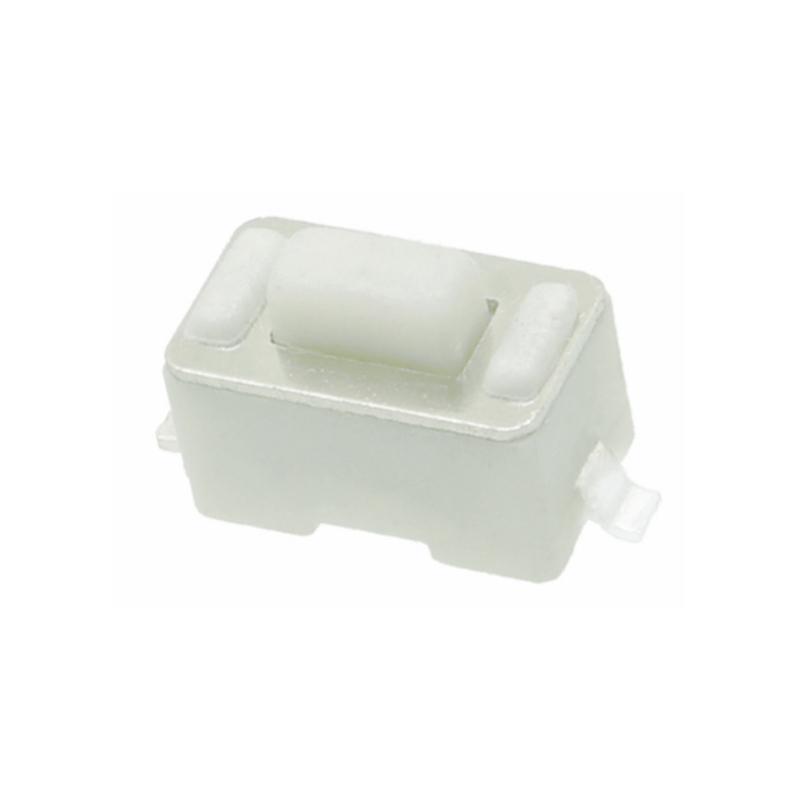

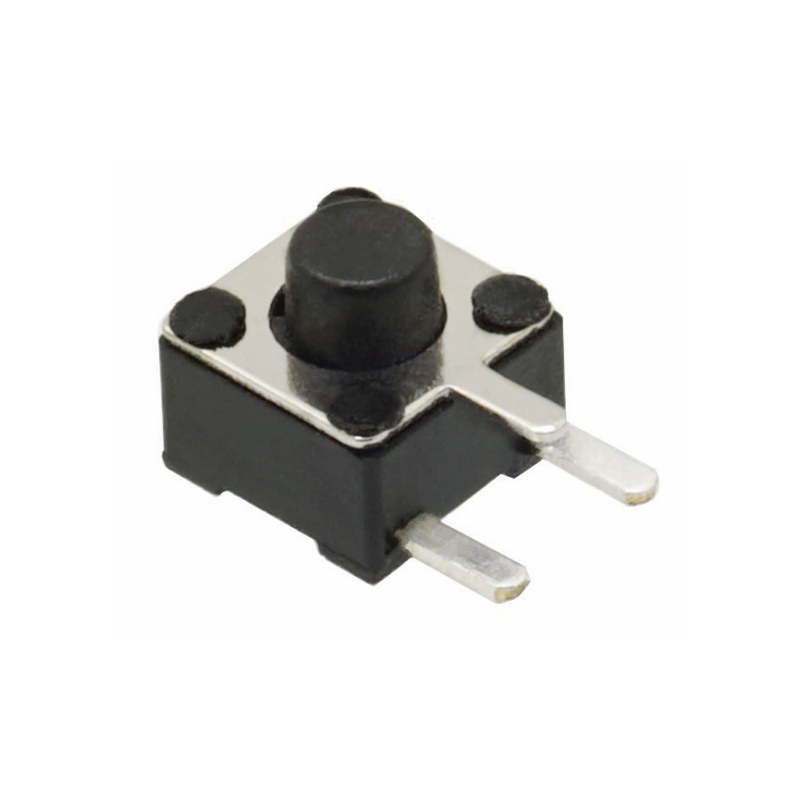

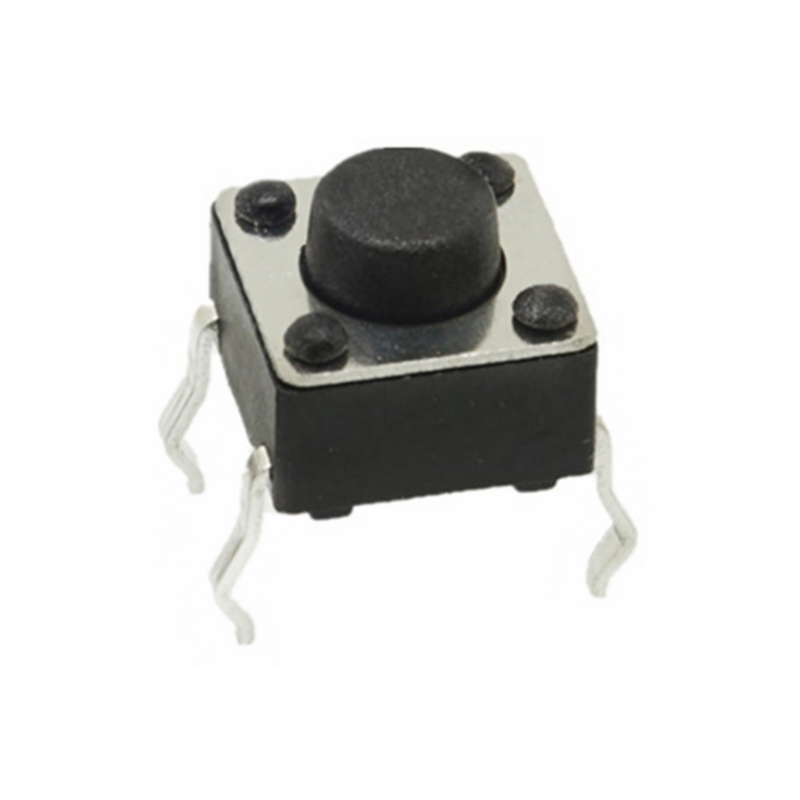

Os interruptores micro tato são o produto de interruptor de quarta geração desenvolvido com os requisitos do desenvolvimento da tecnologia eletrônica. O volume mais antigo é 12mmX12mm, 8mmX8mm e agora é 6mm , menos de 6mm . Existem três tipos de estruturas de produtos: verticais, horizontais e horizontais com extremidade terrestre. Agora existem dois tipos: tipo combinado (3m, 4m, SM, 6m e SM) e combinação de interruptor de toque com potenciômetro, que atendem aos requisitos de diversos produtos eletrônicos domésticos. As dimensões de instalação são 6 SMM. O fogo é 4,5 mm, 5,5 mm e 4 mm e 6 mm e 4 mm. Existem pequenos interruptores de toque de 4,5 mm x 4,5 mm e interruptores de toque de chip no exterior. Os interruptores de toque de chip são adequados para montagem em superfície . Atualmente, o uso de interruptores de borracha condutivos também é muito popular.
Atualmente, existe um interruptor de membrana de quinta geração, que tem a mesma função que o interruptor de toque. É usado principalmente em instrumentos eletrônicos e máquinas-ferramentas CNC, mas possui alta resistência e pouca sensação manual. Para superar a sensação ruim da mão, alguns interruptores de membrana não são feitos de camada de prata como ponto de contato, mas são equipados com palhetas de contato
Como adquirir interruptores táteis?
Os principais fatores que afetam a qualidade do interruptor de toque leve são a proteção, soldabilidade, confiabilidade de condução, vida útil, sensação de toque, processo de produção e tamanho de instalação do interruptor de toque leve. O primeiro fator é o substrato do pino. O substrato do pino do interruptor de toque leve é latão ou cobre fósforo (ferro de baixa qualidade). Para reduzir a resistência de contato, os pinos são basicamente folheados a prata, para que o gás SO2 no ar oxide quando a prata se encontrar, o que afetará diretamente a soldabilidade e a resistência de contato da chave, a espessura do chapeamento de prata e o chapeamento de prata o processo do material de base do pino deve ser controlado no local para um interruptor de toque leve de alta qualidade.
As vantagens e desvantagens do chapeamento de prata no mercado são as seguintes
Espessura do chapeamento de prata: mais de 0,3um (prata traseira), 0,2um (prata fina), 0,1um (chapeamento branco)
Processo de revestimento de prata: pré-niquelagem e depois revestimento de prata no substrato, pré-revestimento de cobre e depois revestimento de prata no substrato e revestimento de prata direto no substrato
Se o substrato é tratado com agente protetor após o revestimento prateado ou se o switch tem função à prova de poeira e à prova d'água é muito importante. Caso contrário, mesmo o melhor tratamento de revestimento de prata oxidará a chave.
Em segundo lugar, o fator chave que afeta a confiabilidade da condução é a estrutura do ponto de contato, porque a função do interruptor de toque leve é conduzir a condução de contato entre o ponto de contato e os estilhaços, quanto maior for a superfície de contato do ponto de contato, maior será a superfície de contato do ponto de contato. melhorar. A superfície de contato é determinada pela estrutura.
Existem provavelmente três tipos de estruturas no mercado, e a ordem de vantagens e desvantagens é a seguinte:Bolha grande (tipo cratera) "o-contato", tipo fenda "contato de 2 pontos", bolha plana tipo "1 ponto contato"
Terceiro, a vida útil e a sensação são determinadas pela combinação do toque do interruptor de toque leve e dos estilhaços . Quanto mais curto for o curso, mais leve será o som, maior será a vida útil e vice-versa. No caso da tecnologia de estilhaços fixos, a vida útil do interruptor de toque leve é determinada principalmente pelo golpe ou som;
Além disso, o fator chave que determina a vida útil dos estilhaços é a tecnologia de estampagem . A tecnologia de estampagem no Japão e em Taiwan tem sido muito popular na China. Portanto, sob a condição de melhoria tecnológica, se os requisitos de materiais serão reduzidos novamente? Por exemplo, existem quatro tipos principais de estilhaços de 160gf no mercado
Cerca de 50.000 vezes (cobre fósforo doméstico ou tecnologia de estampagem relativamente atrasada), cerca de 100.000 vezes, mais de 200.000 vezes (aço inoxidável)
O quarto é o processo de produção. Com os acessórios, o impacto final na qualidade é o processo de montagem. O processo de montagem depende da capacidade de gestão da empresa de produção, da conscientização da qualidade dos funcionários e da capacidade de garantia de qualidade. A qualidade do produto final produzida por diferentes capacidades de garantia deve ser diferente. Os métodos de montagem do mercado incluem mão de obra e máquinas. O custo de montagem da máquina é baixo, mas a qualidade do produto é baixa. O custo de montagem manual é alto, mas a qualidade também é alta.
O quinto é a inspeção de entrega. Os métodos e itens de inspeção de entrega também afetam a qualidade do interruptor de toque final, como se a aparência, sensação, condução, resistência e outros itens são verificados no local ou totalmente verificados. Por exemplo, se a taxa de refugo exigida por alguns grandes fabricantes for medida em ppm ou zero defeito, será necessário definir a inspeção de amostragem ou a inspeção de qualidade após a inspeção completa ser definida na inspeção de entrega.
