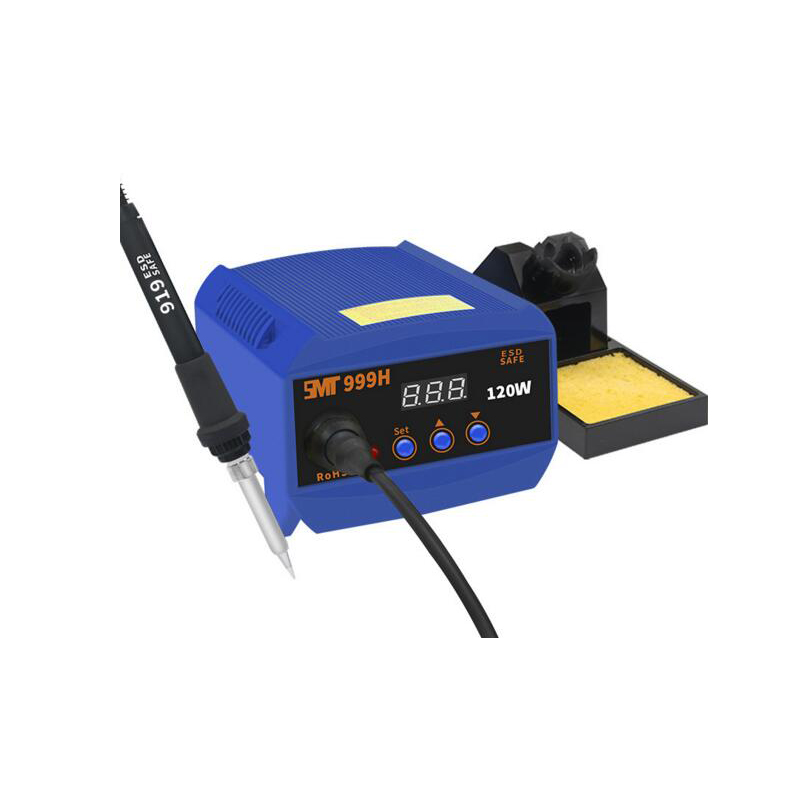

O que é equipamento de solda!

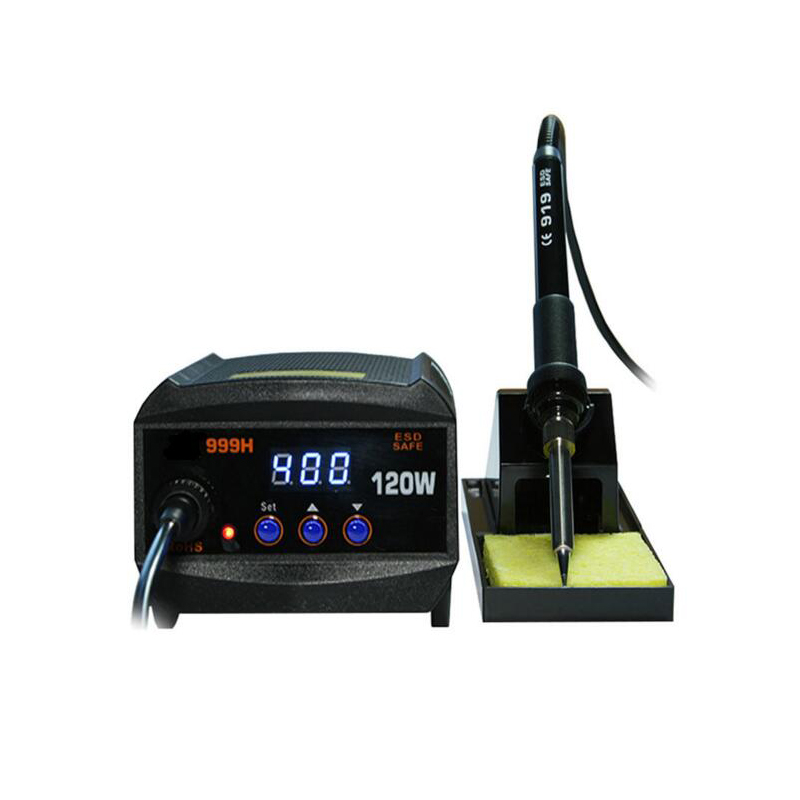

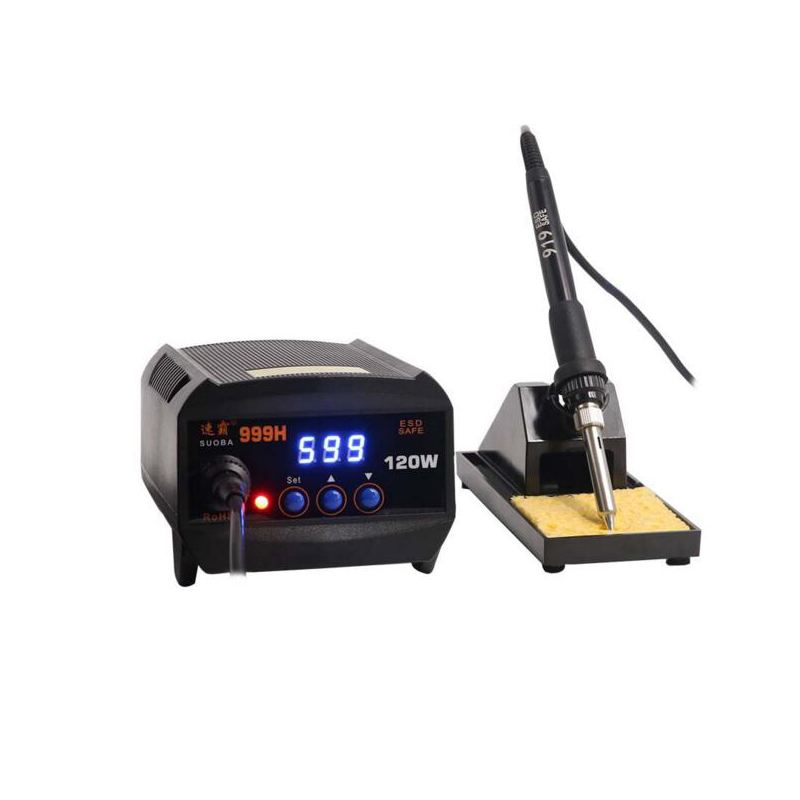

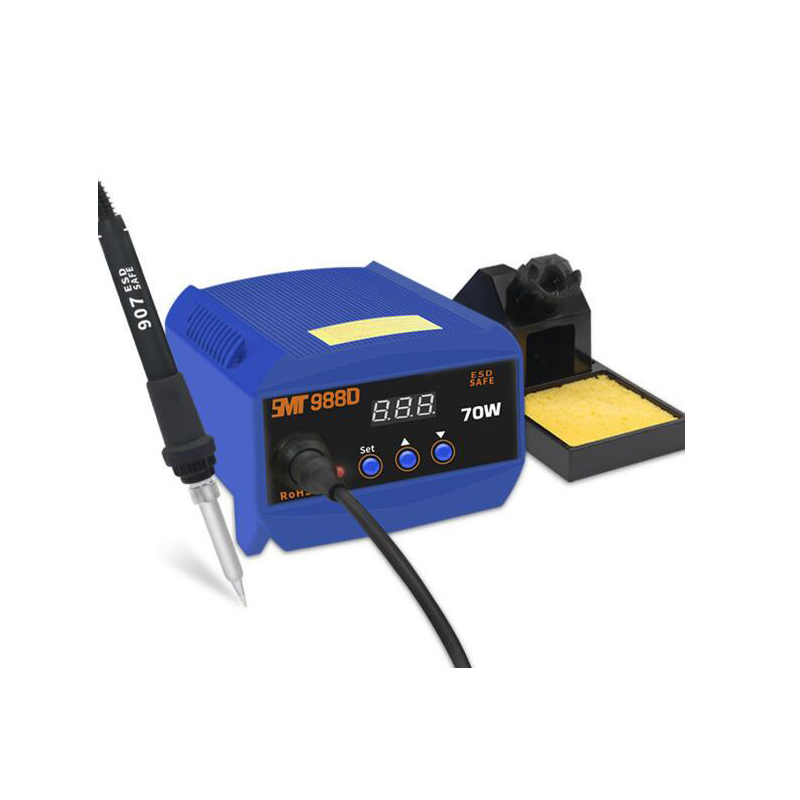

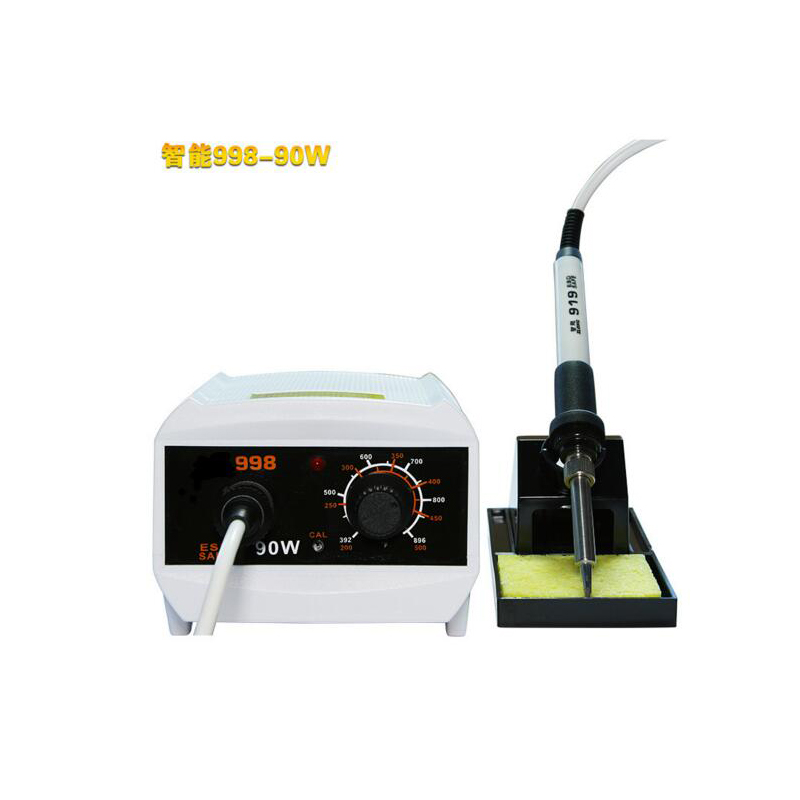

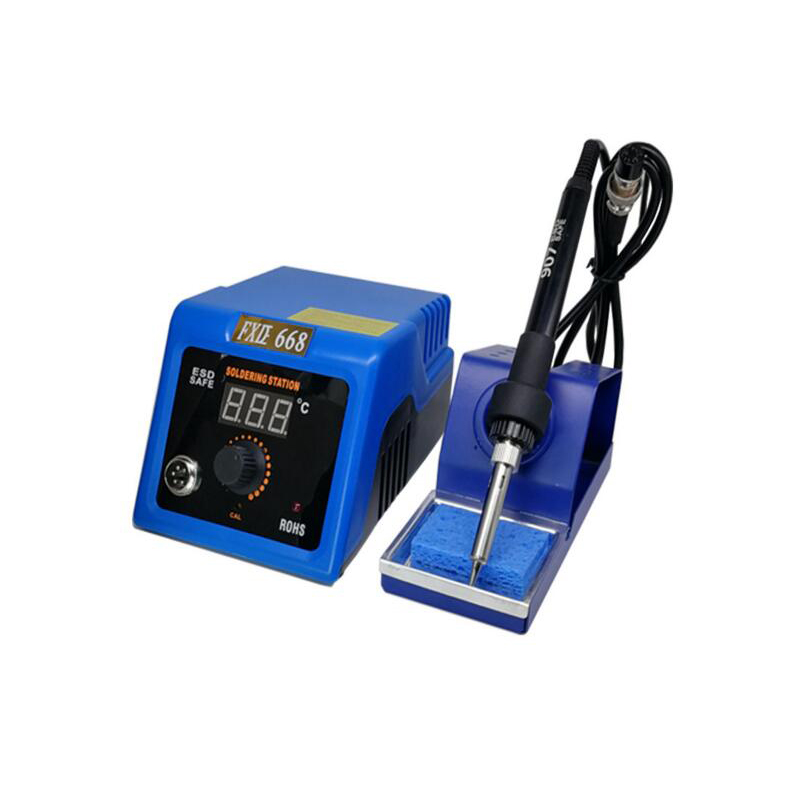

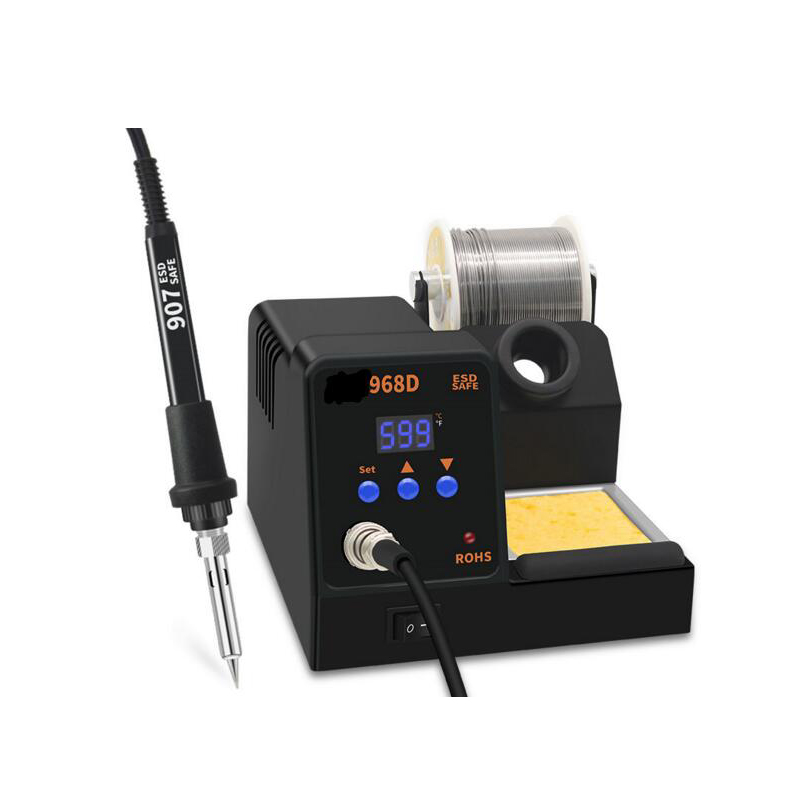

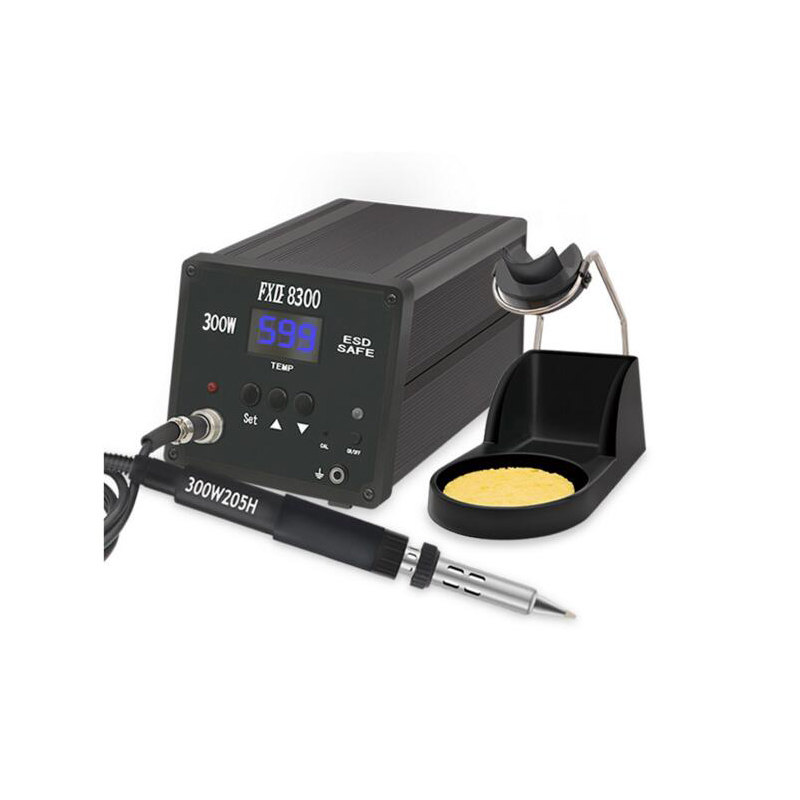

A estação de solda é uma ferramenta necessária para fabricação eletrônica e manutenção elétrica. É usado principalmente para soldar componentes e fios. De acordo com a estrutura mecânica , pode ser dividido em ferro elétrico de aquecimento interno e ferro elétrico de aquecimento externo . De acordo com a função , pode ser dividido em ferro elétrico sem absorção de estanho e ferro elétrico com absorção de estanho . De acordo com diferentes finalidades , pode ser dividido em ferro elétrico de alta potência e ferro elétrico de baixa potência .
Introdução à estrutura do ferro de solda elétrica
Os ferros de solda elétricos são divididos em tipo de aquecimento externo e tipo de aquecimento interno:
O ferro de solda elétrico de aquecimento externo é composto de cabeça de ferro de solda, núcleo de ferro de solda, concha, cabo de madeira, cabo de alimentação, plugue, etc. Como a cabeça do ferro de solda está instalada no núcleo do ferro de solda , ela é chamada de ferro de solda elétrico de aquecimento externo. O núcleo do ferro de solda é o componente principal do ferro de solda elétrico. É formado enrolando o fio de aquecimento elétrico em paralelo em um tubo oco de porcelana. A folha de mica no meio é isolada e dois fios são conduzidos para conectar-se à fonte de alimentação de 220 V CA. Existem muitas especificações de ferro de solda elétrico com aquecimento externo, incluindo 25W, 45W, 75W, 100W , etc.
O ferro de solda elétrico de aquecimento interno é composto por uma alça, uma biela, uma braçadeira de mola, um núcleo de ferro de solda e uma cabeça de ferro de solda. Como o núcleo do ferro de solda é instalado na cabeça do ferro de solda , ele possui aquecimento rápido e alta taxa de utilização de calor . Portanto, é chamado de ferro de solda elétrico de aquecimento interno. As especificações comuns do ferro de solda elétrico com aquecimento interno são 20W e 50W. Devido à sua alta eficiência térmica , o ferro de solda elétrico de aquecimento interno de 20W é equivalente a cerca de 40W de ferro de solda elétrico de aquecimento externo. A extremidade traseira do ferro de solda elétrico aquecido interno é oca, que é usada para ser revestida na biela e fixada com uma braçadeira de mola. Quando a cabeça do ferro de solda precisar ser substituída, a braçadeira de mola deve ser puxada primeiro e a extremidade frontal da cabeça do ferro de solda deve ser fixada com um alicate e puxada lentamente. Lembre-se de não usar muita força para não danificar a biela.
Método de aplicação do ferro Dianluo
1. Selecione a lata de solda apropriada e selecione o fio de estanho para soldagem por ponto de baixo ponto de fusão para soldar componentes eletrônicos.
2. Fluxo: dissolver colofónia a 25% em álcool a 75% (proporção em peso) como fundente.
3. Estanhe o ferro de solda elétrico antes de usar. O método específico é: aquecer o ferro de solda elétrico, aplicar fluxo quando a lata de solda puder ser derretida e, em seguida, aplicar a lata de solda uniformemente na cabeça do ferro de solda para fazer com que a cabeça do ferro de solda coma uma camada de estanho uniformemente.
4. Método de soldagem: polir a almofada e os pinos dos componentes com lixa fina e aplicar fluxo. Mergulhe uma quantidade apropriada de solda com a cabeça do ferro de solda e entre em contato com a junta de solda. Depois que toda a solda na junta de solda derrete e imerge a cabeça do componente, a cabeça do ferro de solda elétrico levanta suavemente ao longo do pino do componente e sai da junta de solda.
5. O tempo de soldagem não deve ser muito longo, caso contrário é fácil queimar os componentes. Se necessário, prenda os pinos com uma pinça para ajudar a dissipar o calor.
6. A junta de solda deve ter o formato de uma crista de onda sinusoidal, a superfície deve ser brilhante e lisa, com espinhos Wuxi e quantidade moderada de estanho.
7. Após a soldagem, limpe o fluxo residual na placa de circuito com álcool para evitar que o fluxo carbonizado afete o funcionamento normal do circuito.
8. O circuito integrado deve ser finalmente soldado e o ferro de solda elétrico deve ser aterrado de forma confiável ou soldado com calor residual após falha de energia. Ou use o soquete especial para circuito integrado e conecte o circuito integrado após soldar o soquete.

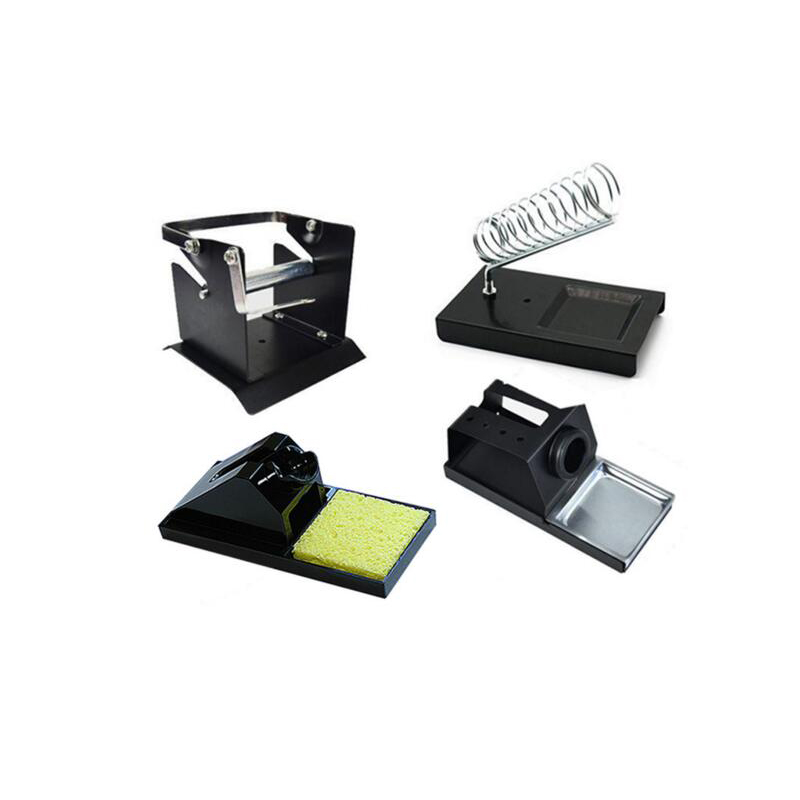

9. O ferro de solda elétrico deve ser colocado na estrutura do ferro de solda.
