O que é uma pistola de ar quente ou pistola de ar quente ?
A pistola de ar quente é principalmente uma ferramenta para soldar e remover componentes usando o ar quente expelido do núcleo da pistola do fio de resistência ao aquecimento. De acordo com o princípio de funcionamento da pistola de ar quente, a parte principal do circuito de controle da pistola de ar quente deve incluir circuito de amplificação do sinal de temperatura, circuito de comparação, circuito de controle do tiristor, sensor, circuito de controle de vento , etc. Para melhorar o desempenho geral do circuito, alguns circuitos auxiliares devem ser configurados, como circuito de exibição de temperatura, circuito de atraso de desligamento e circuito de detecção de cruzamento zero. O circuito de exibição da temperatura é configurado para facilitar a regulação da temperatura. A temperatura exibida pelo circuito de exibição de temperatura é a temperatura real do circuito, e os trabalhadores podem ajustá-la manualmente de acordo com a temperatura exibida na tela durante a operação.
Em que tipos de pistolas de ar quente podem ser divididas?

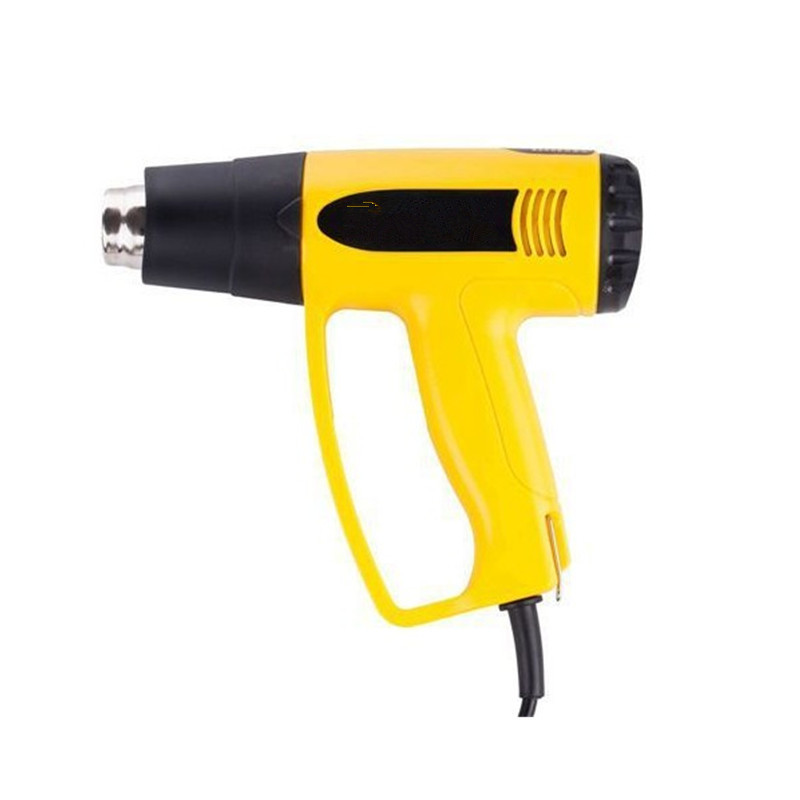

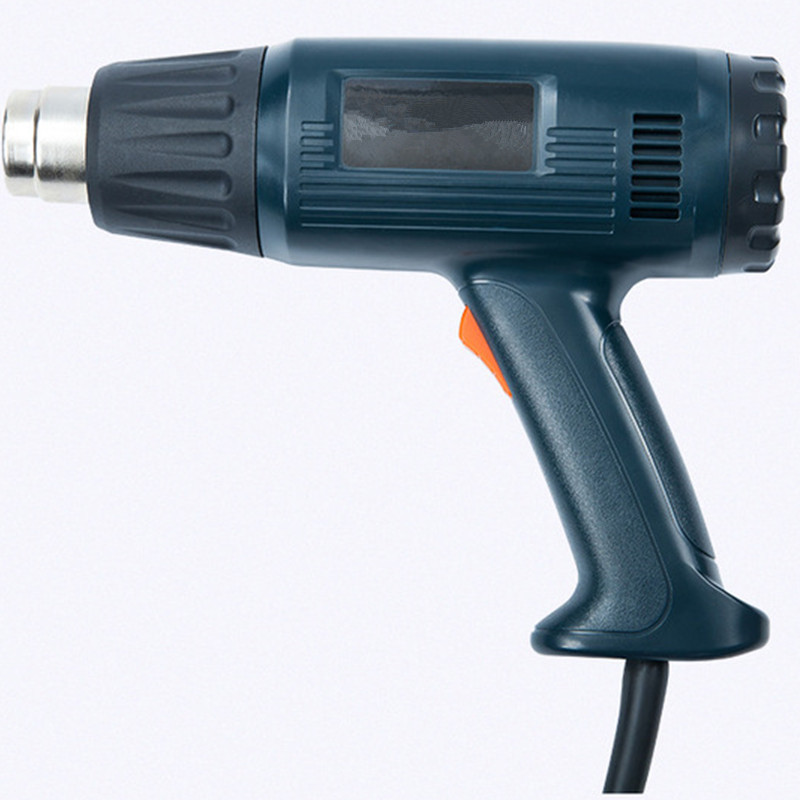

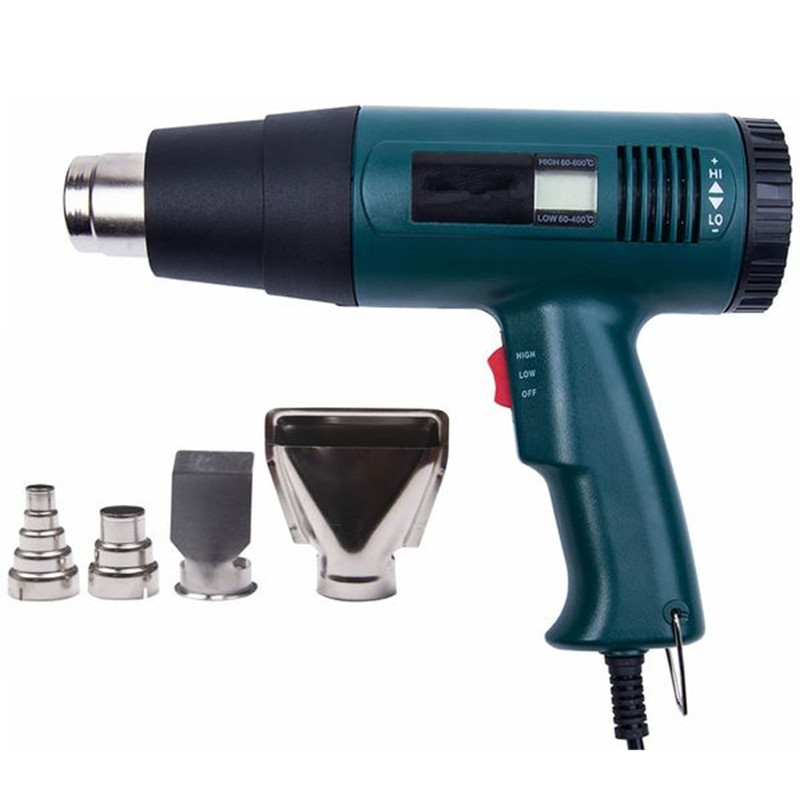

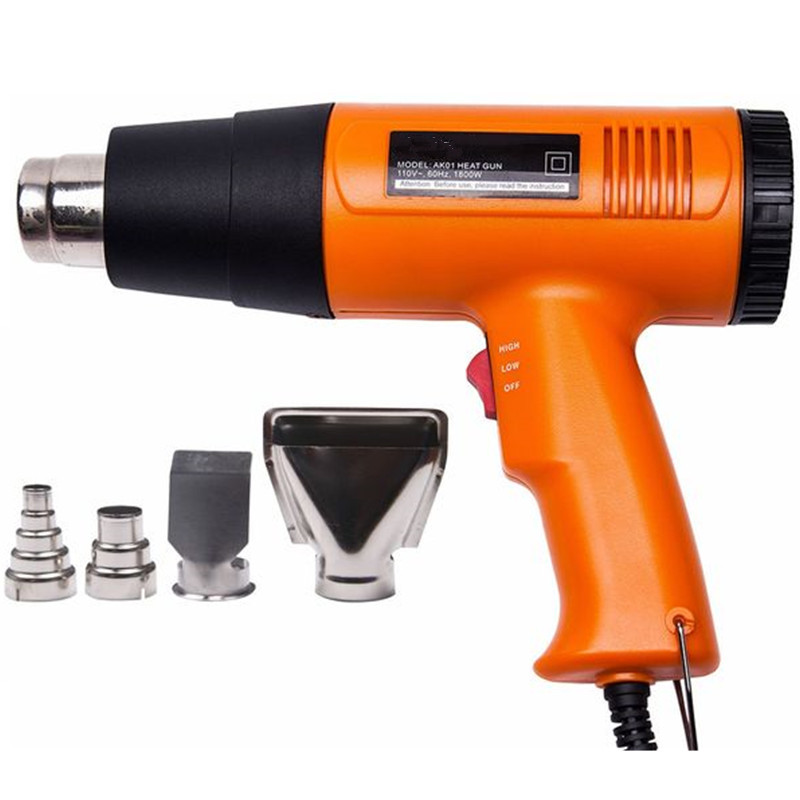

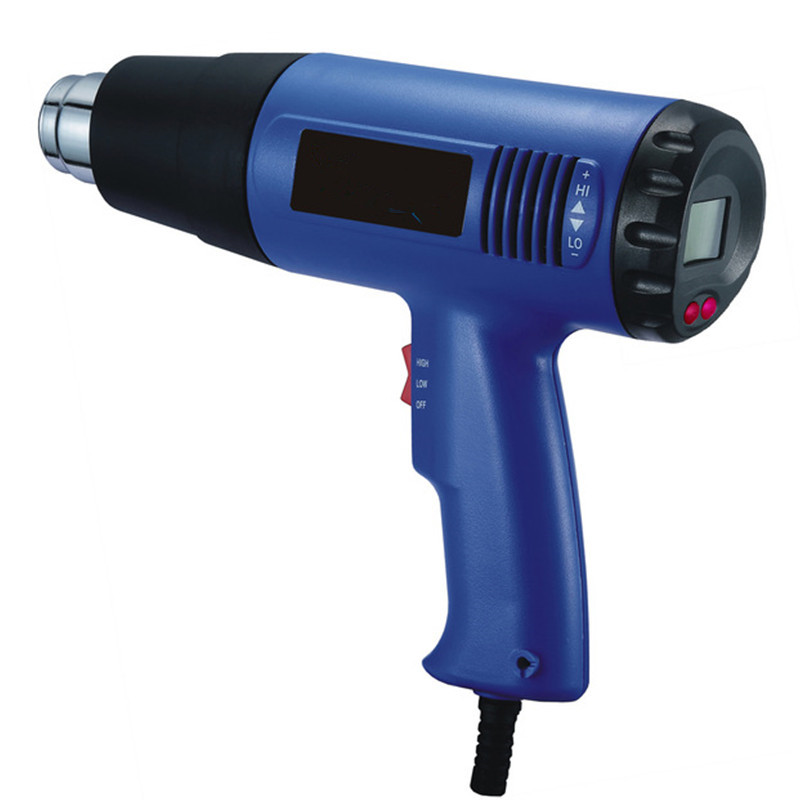

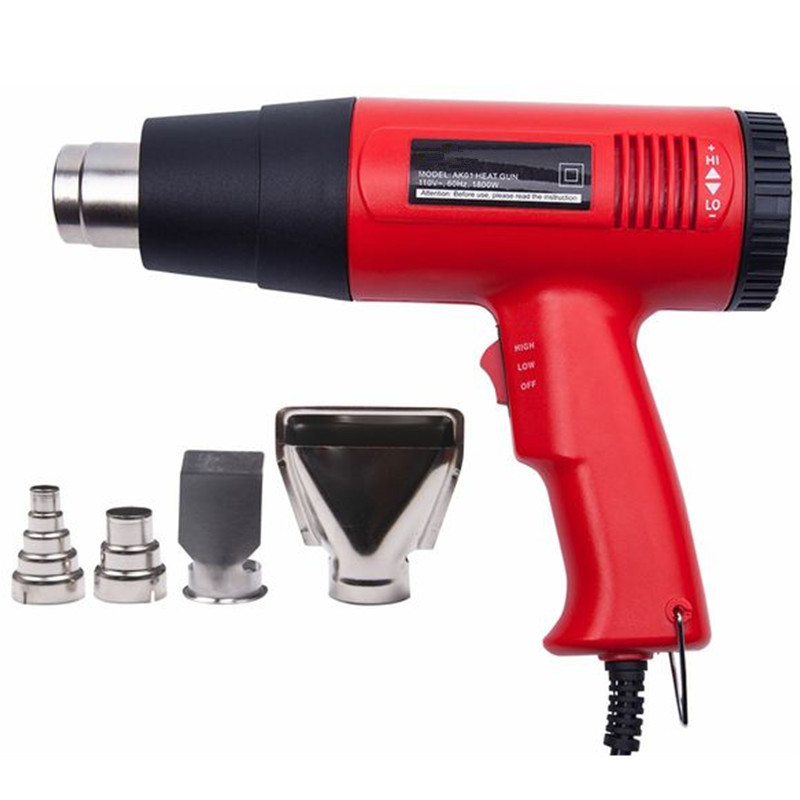

Pistola de ar quente para serviço pesado tipo normal
Este tipo de pistola de ar quente é caracterizado principalmente por temperatura instável, alta e baixa e volume de ar instável . A escala desta pistola de ar apenas ajusta sua potência, então a temperatura fica muito lenta na inicialização, por vários minutos, e então a temperatura sobe acentuadamente. Se você não prestar atenção, vai queimar tudo. Como amplificador de potência, CPU, placa de circuito, etc. Embora também tenha detecção de temperatura, parece que é usado apenas para proteção contra superaquecimento e não ajusta realmente o valor da temperatura. Sugere-se que não paguemos pela máquina com frequência para economizar dinheiro.

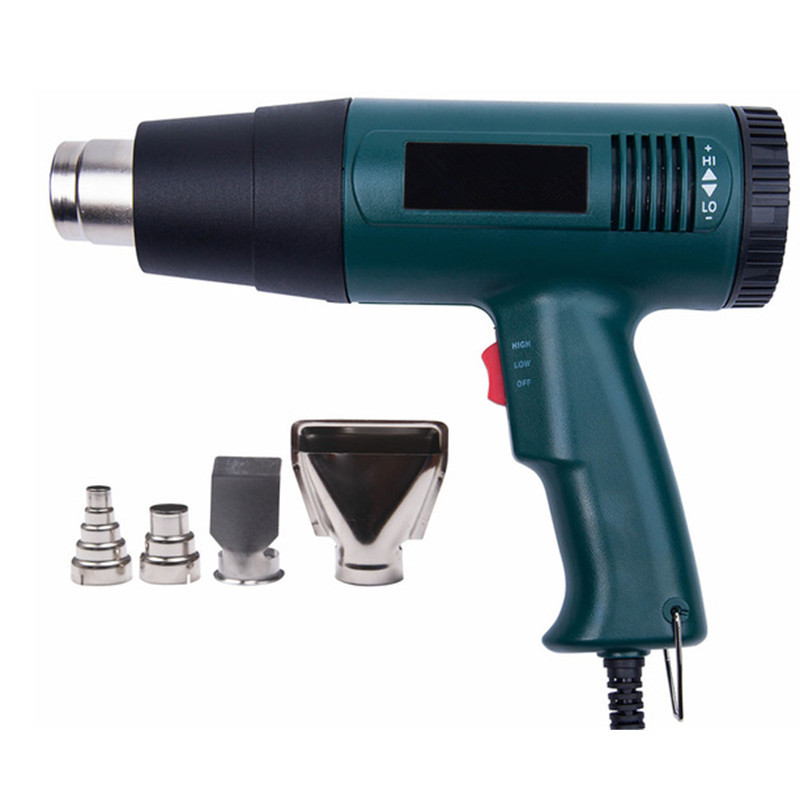

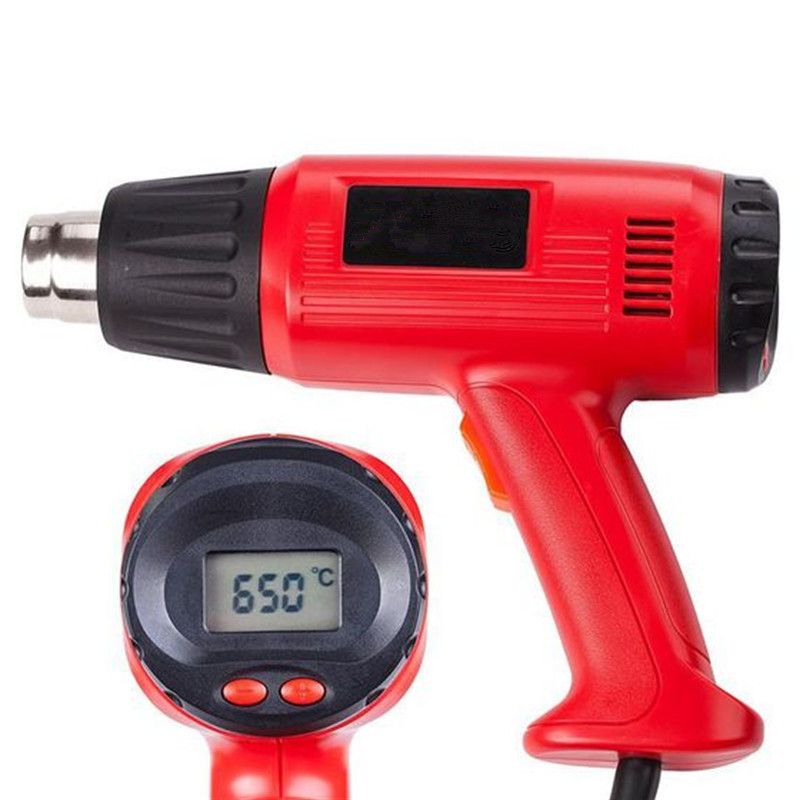

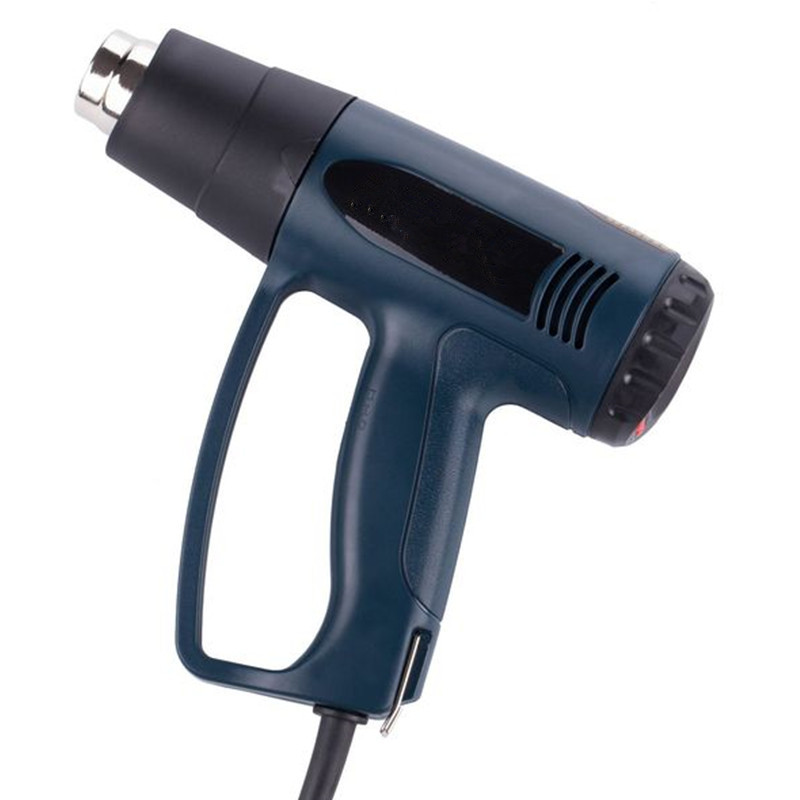

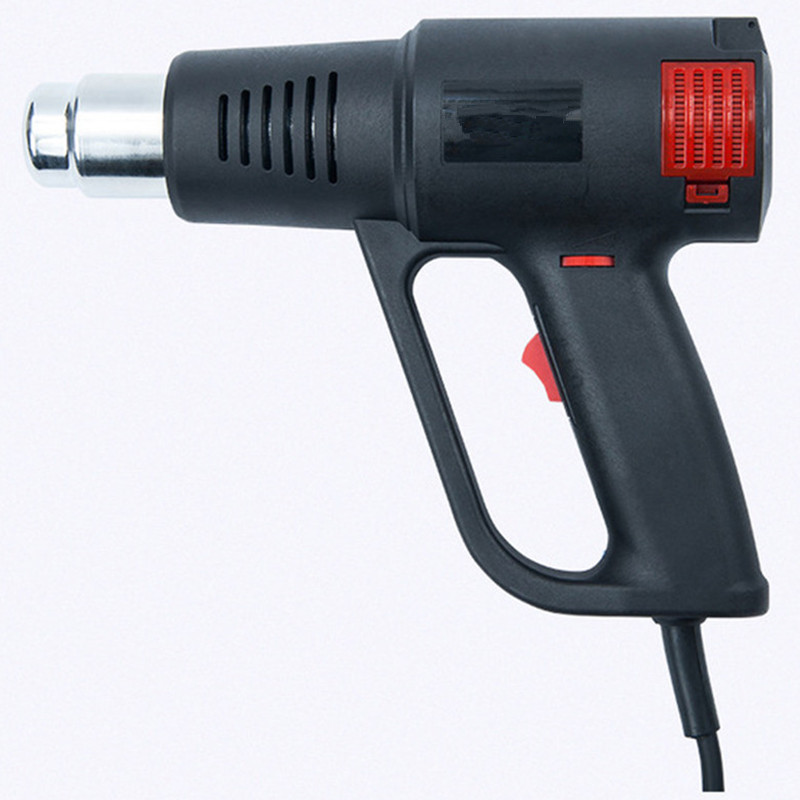

Pistolas de calor elétricas tipo padrão
A escala desta pistola de ar quente é realmente usada para ajustar a temperatura . Pode ser alcançado em dezenas de segundos na inicialização e a temperatura não aumentará em linha reta. Pode ser ajustado em uma faixa pequena e o volume de ar é relativamente estável. É adequado para reparar telefones celulares. Eu uso essa pistola de ar muito bem. Por exemplo, mais de 90% da CPU do 3508 não irá queimar.

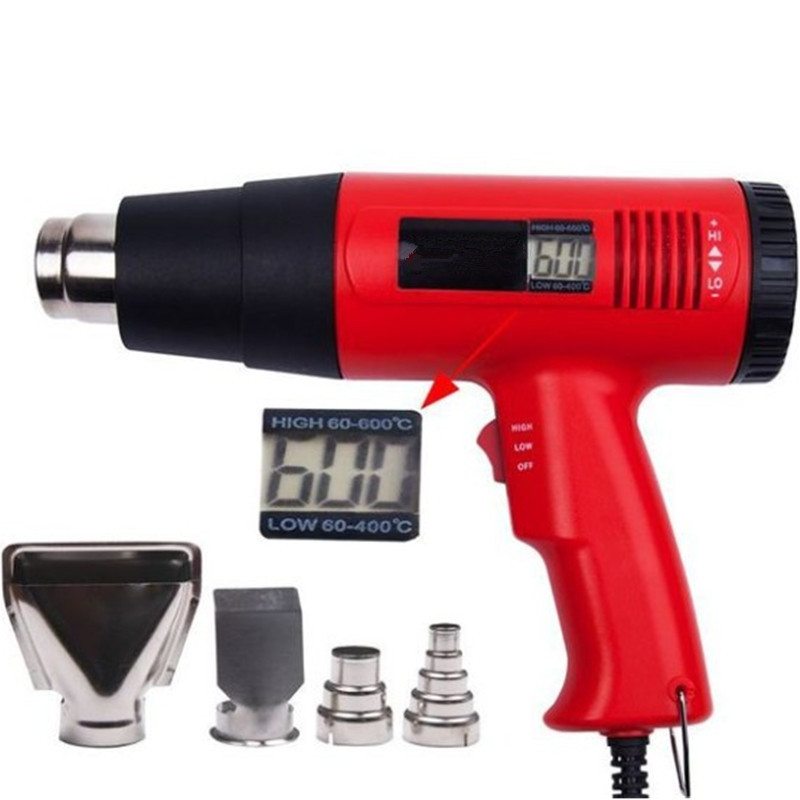

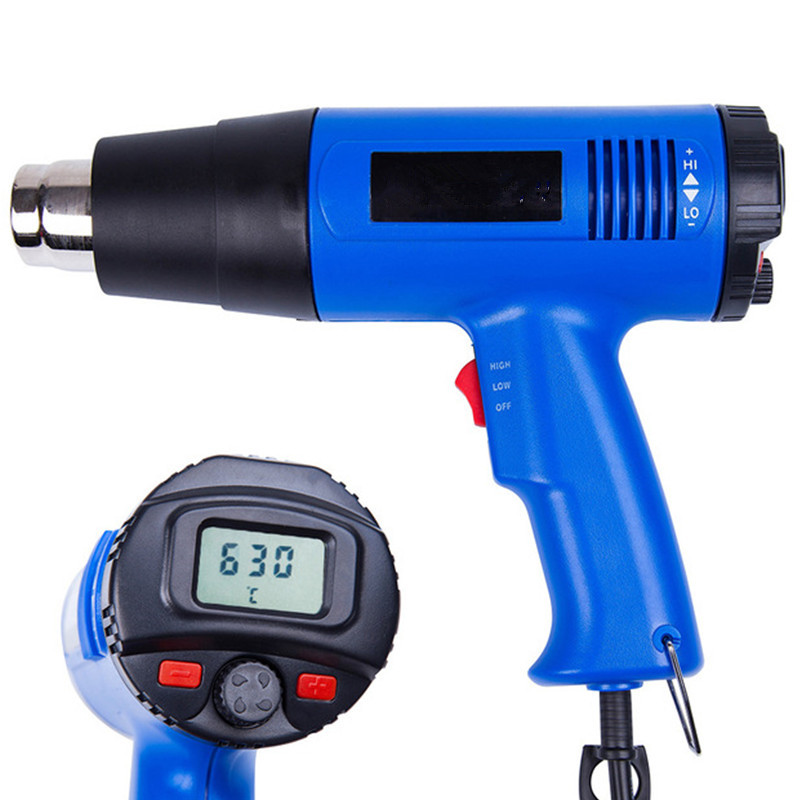

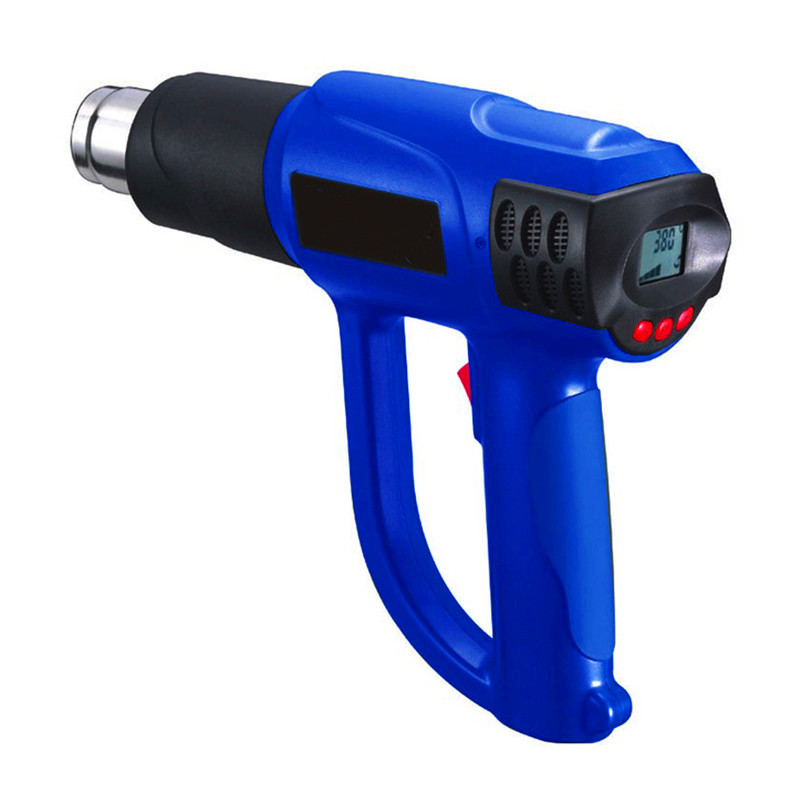

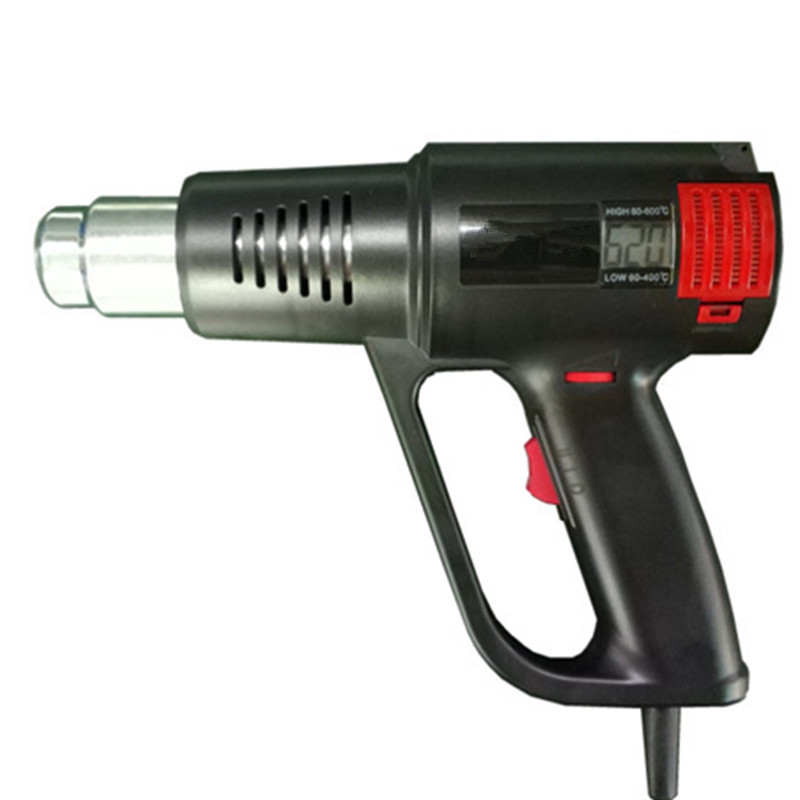

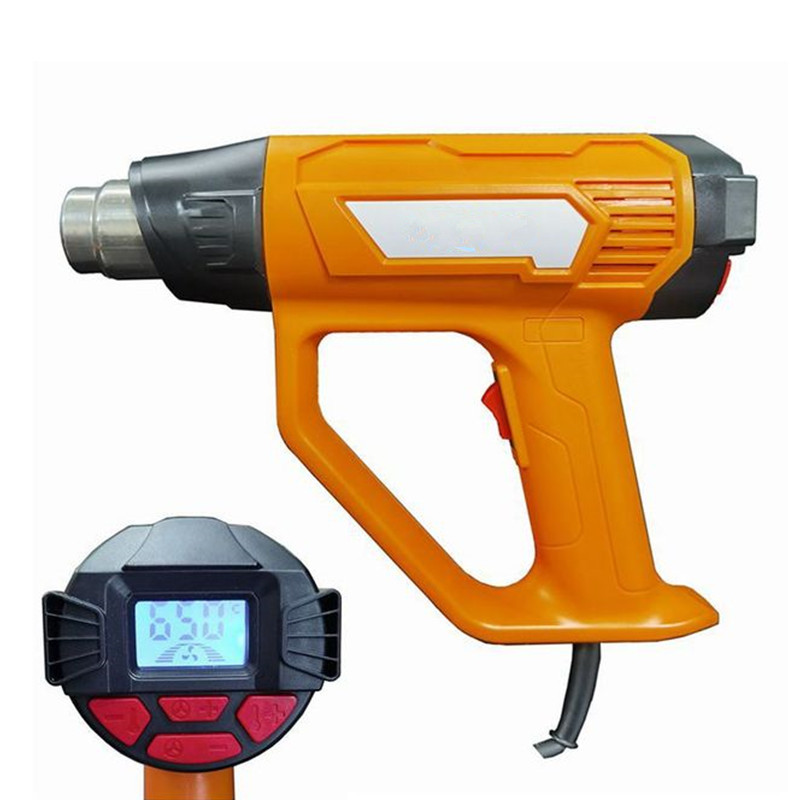

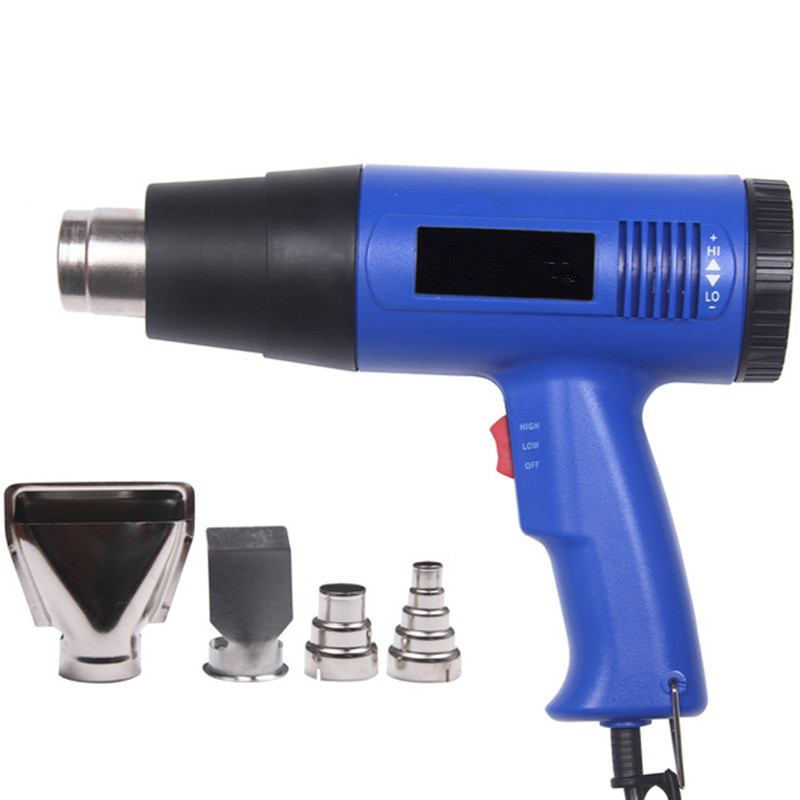

Tipo de exibição de temperatura digital Mini pistola de calor FBelec Marca
É basicamente igual à segunda apresentação, ou seja, existem vários visores digitais de temperatura, alguns dos quais são muito precisos e precisos. No entanto, algumas temperaturas de exibição são imprecisas, o que é fácil de produzir falsas percepções. Além disso, de acordo com os diferentes fabricantes e produções, mais cedo ou mais tarde, os produtos que existiam há muito tempo podem não ser práticos.
Além disso, a temperatura real de uso medida pelo termômetro digital é: (bocal de ar de cabeça pequena) 350-400 graus na saída de ar, cerca de 300-350 graus em um centímetro e 260-300 graus em dois centímetros . Pode ser testado com multímetro digital com termômetro.
Ao mesmo tempo, algumas máquinas são equipadas com mostradores de potência ou outros indicadores de tensão e corrente. Algumas peças podem ser substituídas.
Se for utilizada uma pistola de ar quente sem temperatura digital, ela pode ser estimada soprando um pedaço de papel a 3 cm. Se o papel não ficar preto logo, é apropriado amarelar lentamente.
Tipo de alta temperatura
A pistola de ar quente de alta temperatura pode ser usada somente quando a temperatura pode atingir 800 ℃ ou até 900 ℃ e deve ser fixada no equipamento e conectada a ar comprimido ou fonte de ar de alta pressão.
A pistola de ar quente de alta temperatura é geralmente equipada com um ou dois sensores de temperatura para controle de temperatura e também equipada com um dispositivo de queima anti-seca para evitar o superaquecimento e queima do fio de aquecimento por falta de ar.
Instruções de operação para pistola de ar quente
1. Antes de usar, certifique-se de que esteja aterrado de forma confiável para evitar que a eletricidade estática na ferramenta danifique os componentes.
2. A temperatura e o volume de ar devem ser ajustados à temperatura e ao volume de ar apropriados, e a temperatura e o volume de ar da pistola de ar quente devem ser ajustados de acordo com o formato e os requisitos de trabalho dos diferentes bicos ; O tempo de desmontagem e soldagem de resistência, capacitância e outros microcomponentes é de cerca de 5 segundos, o tempo geral de desmontagem e soldagem do IC é de cerca de 15 segundos, e o tempo de desmontagem e soldagem de pequenos BGA é de cerca de 30 segundos. BGA grande é de cerca de 50 segundos (por exemplo, quando o bico a1130 é usado para a pistola de ar quente de luz branca 850B, o volume de ar é ajustado para o nível 1 e a temperatura é ajustada para o nível 3,5; quando o bico não é usado, o o volume de ar é ajustado para o nível 4 e a temperatura é ajustada para o nível 4. Quando o bocal a1130 é usado para o atten850d digital, o volume de ar é ajustado para o nível 3 e a temperatura é ajustada para 350 graus; quando o bocal não é usado , o volume de ar é ajustado para o nível 4,5 e a temperatura é ajustada para 380 graus).
3. Ao ligar o interruptor de alimentação, pré-aqueça a pistola de ar quente até que a temperatura esteja estável antes de soldar. Quando em uso, a peça do ferro de soldagem deve ser aquecida uniformemente 1 ~ 2 cm acima do elemento , e o elemento não deve ser tocado; Preste atenção à segurança dos componentes circundantes durante a desmontagem e soldagem.
4. Não use muita força ao instalar o bico e não bata na mesa de trabalho com o ferro de solda para causar um forte impacto, para evitar danos ao fio de aquecimento e ao vidro de alta temperatura.
5. Tenha muito cuidado durante a operação em altas temperaturas. Não use uma pistola de ar quente perto de gases e objetos inflamáveis. Preste atenção à segurança pessoal. Desligue a fonte de alimentação e espere esfriar ao substituir componentes e sair. Desconecte o plugue de alimentação se não for usado por um longo período.
6. Quando o trabalho estiver concluído, desligue o interruptor de alimentação e inicie o período de resfriamento automático. Não retire o plugue de alimentação durante o período de resfriamento.
