O que é fusível de temperatura
Existem muitas formas de fusível de temperatura , e as três seguintes são mais comuns

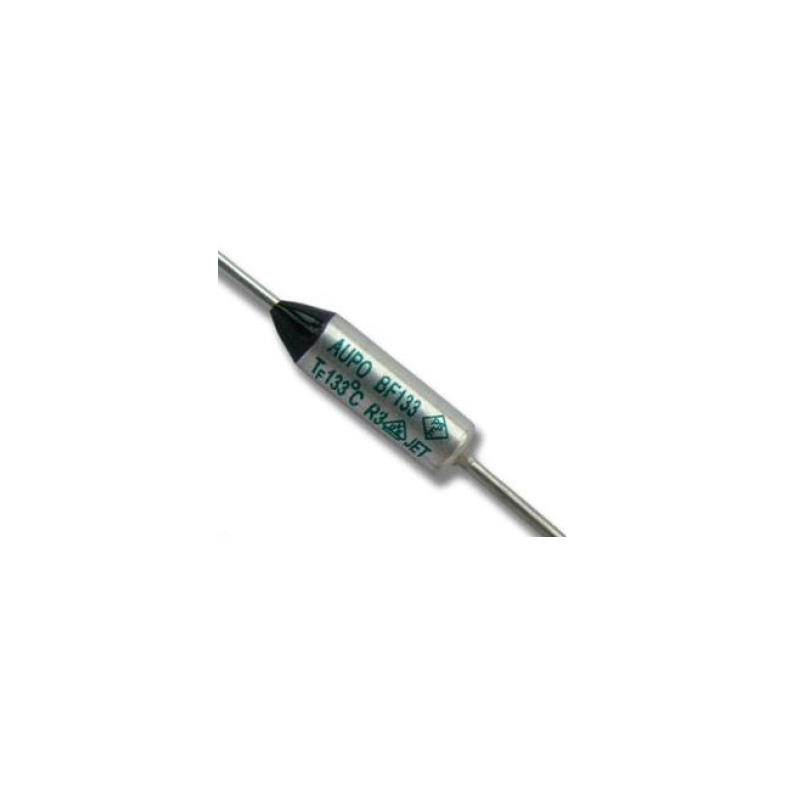

Primeiro: fusível de temperatura orgânica
É composto por contato deslizante, mola e pellet térmico eletricamente não condutor. Antes de o fusível de temperatura ser ativado, a corrente flui do condutor esquerdo para o contato deslizante e através do invólucro metálico para o condutor direito. Quando a temperatura externa atinge uma temperatura predeterminada, a matéria orgânica pode derreter e a mola de compressão se soltará. Ou seja, a mola se expande e o contato deslizante é separado do condutor esquerdo. O circuito é aberto e a corrente entre o contato deslizante e o condutor esquerdo é cortada.

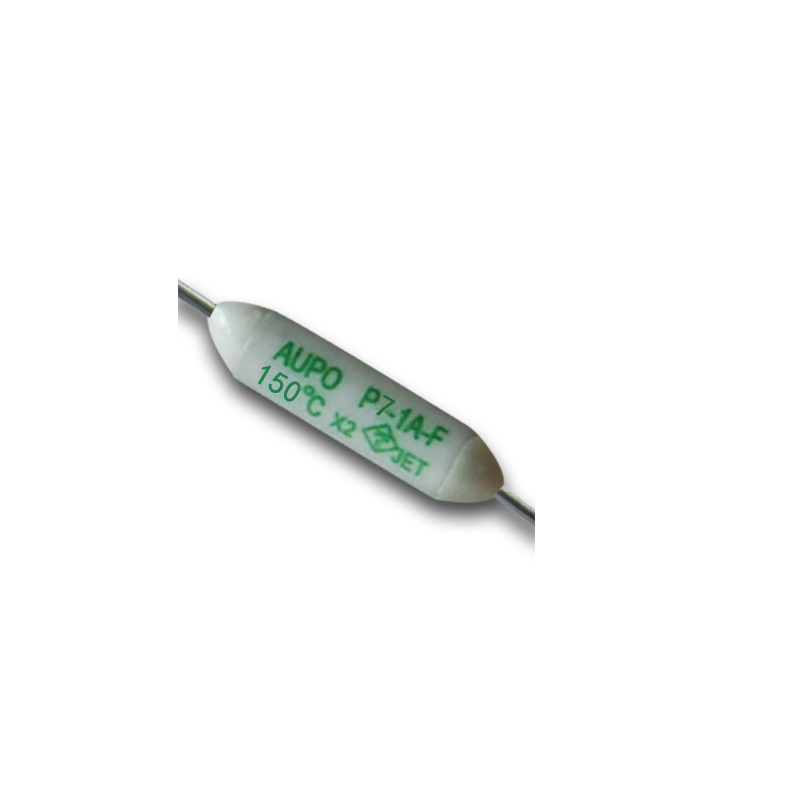

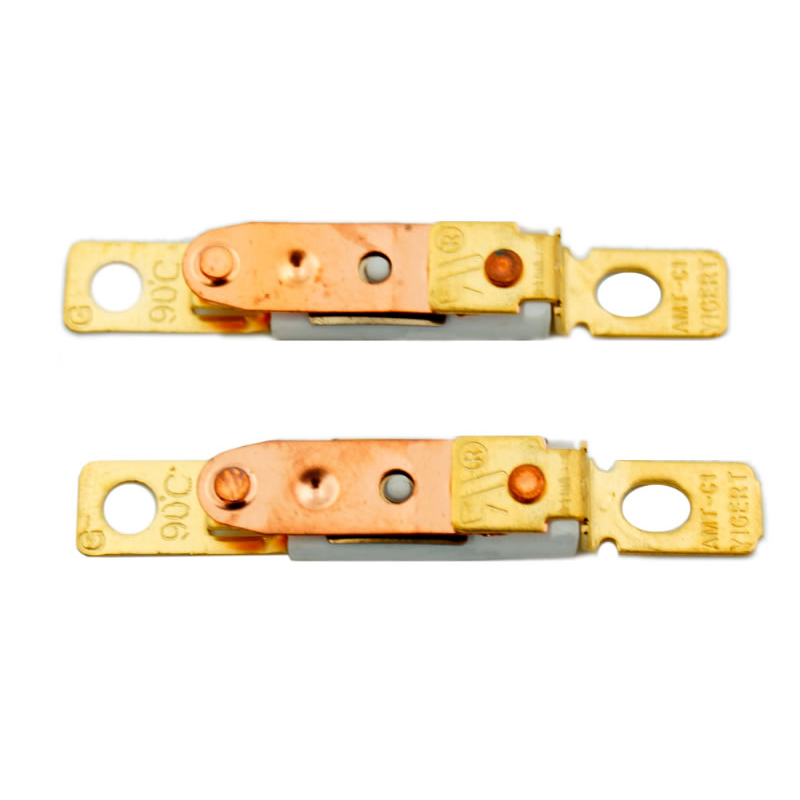

O segundo tipo: fusível térmico tipo tubo de porcelana
É composto por um chumbo axissimétrico, uma liga fusível que pode ser fundida a uma temperatura específica, um composto especial para evitar seu derretimento e oxidação e um isolante isolante de porcelana. Quando a temperatura ambiente aumenta, a mistura de resina específica começa a liquefazer-se. Quando o ponto de fusão é atingido, com a ajuda da mistura de resina (aumentando a tensão superficial da liga fundida), a liga fundida encolhe rapidamente em uma bola centrada nas pontas em ambas as extremidades sob a ação da tensão superficial, de modo a desligar permanentemente o circuito.

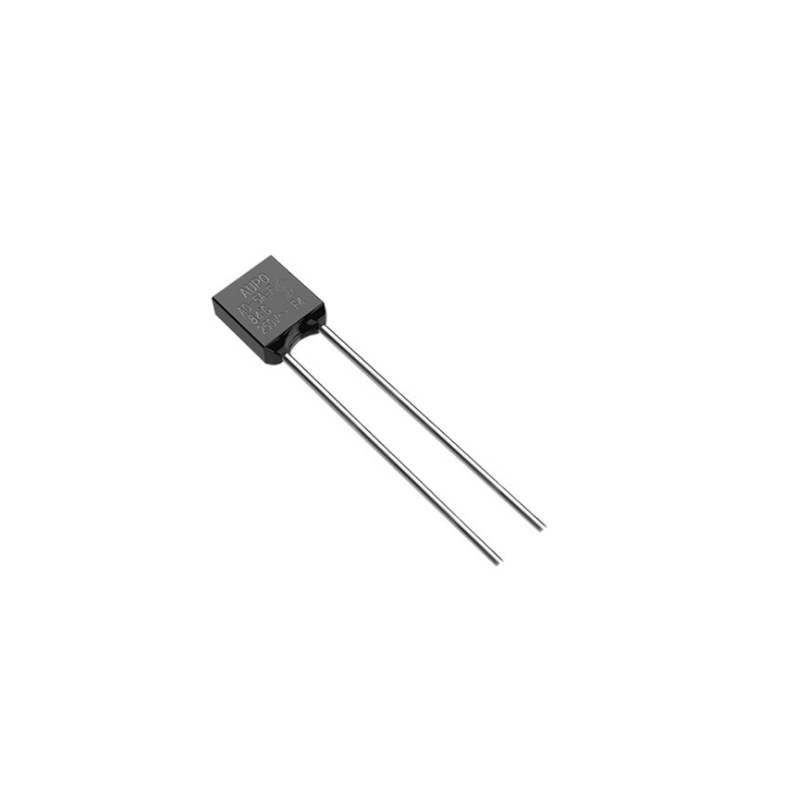

O terceiro tipo: cortes térmicos de casca quadrada
Uma seção de fio de ouro fusível é conectada entre os dois pinos do fusível de temperatura e a resina especial é revestida com o fio de ouro fusível. A corrente pode fluir de um pino para outro. Quando a temperatura ao redor do fusível de temperatura atinge sua temperatura operacional, a liga fusível derrete e encolhe em uma bola nas extremidades dos dois pinos sob a ação da tensão superficial e com a ajuda de uma resina especial. Desta forma, o circuito é permanentemente cortado.
Os seguintes itens devem ser observados para garantir o funcionamento normal das Chaves Térmicas
i) A corrente e tensão nominais, temperatura de fusível (TF), temperatura de serviço (th) e temperatura máxima (TM) de cada fusível de temperatura devem ser utilizadas sob os parâmetros especificados.
II) ao selecionar a posição de instalação do fusível, preste atenção para não transferir o estresse para o fusível devido à vibração no produto acabado e ao deslocamento de outros acessórios.
III) deve ser instalado onde a temperatura não ultrapasse a temperatura máxima de serviço após a queima dos Dispositivos Miniatura de Corte Térmico.
IV) não pode ser utilizado em máquinas com líquidos ou umidade mantida acima de 95%.
v) O fusível de temperatura deve ser instalado em um local que só possa detectar a fonte de calor do fusível de temperatura. Quando a estrutura for inevitável, devem ser colocados espaçadores de resistência térmica. Por exemplo, ao instalar no aquecedor, preste atenção para não conectar diretamente, para evitar que o fio quente aqueça até o fusível de temperatura
VI) se o fusível de temperatura estiver conectado em paralelo ou passar continuamente por sobrecorrente e sobretensão para aumentar a corrente do fusível de temperatura, o contato interno do fusível de temperatura será danificado e seu funcionamento normal será afetado. Portanto, não pode ser utilizado nas condições acima.
Embora o fusível de temperatura tenha um design de alta confiabilidade, as condições anormais que um único fusível de temperatura pode suportar são limitadas, afinal. Além disso, devido a motivos de força maior causados pelo homem ou imprevistos, se o fusível de temperatura estiver danificado e não puder funcionar normalmente, o circuito não poderá ser cortado a tempo quando a máquina estiver anormal. Portanto, mais de dois fusíveis de temperatura com diferentes temperaturas de fusão devem ser usados quando a máquina estiver superaquecida, quando a ação errada tiver impacto direto no corpo humano, quando não houver equipamento de corte de circuito exceto fusíveis e quando for necessária alta segurança.

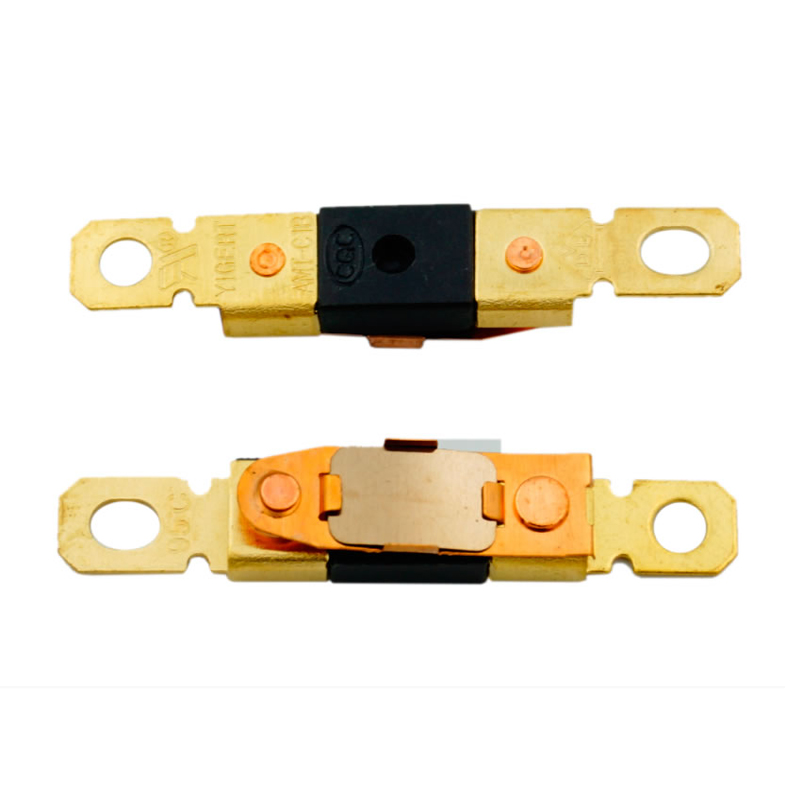

O fusível fino de temperatura foi especialmente desenvolvido para proteção contra superaquecimento de baterias de íons de lítio. Seu princípio de funcionamento é o mesmo do segundo fusível de temperatura mencionado acima. O circuito é conectado com liga de baixo ponto de fusão. A liga de baixo ponto de fusão é envolvida com resina auxiliar de fusão. A liga de baixo ponto de fusão é conectada a uma placa guia de metal e selada por material plástico. Quando a temperatura interna da bateria sobe para um determinado nível devido a um curto-circuito dentro ou fora da bateria ou outros motivos, o fusível de temperatura próximo à célula da bateria queimará rapidamente, de modo a cortar o circuito externo da bateria e evitar evitar que a bateria exploda e cause ferimentos pessoais. Como os dispositivos eletrônicos portáteis precisam ser cada vez mais portáteis, o tamanho do fusível de temperatura precisa ser o menor e o mais fino possível. Atualmente, o fusível de temperatura mais fino pode ter 0,65 mm de espessura e 2,7 mm de largura. A resistência interna do fusível de temperatura também é muito pequena, apenas cerca de 8m Ω. O consumo de energia no modo de espera é muito pequeno, o que pode aumentar bastante o tempo de espera da bateria de íons de lítio.
Também tem algumas desvantagens. Em primeiro lugar, é irrecuperável . Não é tão bom quanto o PTC. Mesmo que uma falha acidental provoque a ação do PTC, uma vez eliminada a falha, a bateria pode continuar a funcionar. Assim que o fusível de temperatura atuar, toda a bateria não poderá mais funcionar. É claro que, com a qualidade das baterias de íon de lítio cada vez melhor, a probabilidade dessa falha acidental está cada vez menor. Quando ocorrer uma anormalidade, a bateria não poderá continuar a ser usada, mas tornou-se a vantagem do fusível de temperatura. Afinal, o custo de uma bateria é mínimo em comparação com eventos de ferimentos pessoais. Como diz o ditado, preferimos matar por engano do que deixar ir. Enquanto a bateria do celular apresentar falha de alta temperatura, quem se atreve a colocar essa bomba em potencial? Em segundo lugar, não pode ser soldado e processado de maneira comum , como o PPTC, que pode suportar altas temperaturas por um curto período de tempo. Portanto, pode ser soldado em forno de refluxo e injetado diretamente na bateria. No entanto, o fusível de temperatura só pode ser soldado localmente, como soldagem a ponto e soldagem a laser, para evitar que o fusível de temperatura se funda.
Atualmente, fusíveis de temperatura fina de 98 ℃ e 92 ℃ são amplamente utilizados. Sob a taxa de aquecimento de 1 ℃ / min, a temperatura de fusão do fusível de temperatura fina de 98 ℃ é 94 ± 3, e a do fusível de temperatura fina de 92 ℃ é 89 + 3 / - 4, ou seja, 85 ℃ ~ 92 ℃. Os fabricantes nacionais têm desenvolvido fusíveis de temperatura fina com temperatura de fusão mais alta. Os fusíveis de temperatura podem ser divididos em:

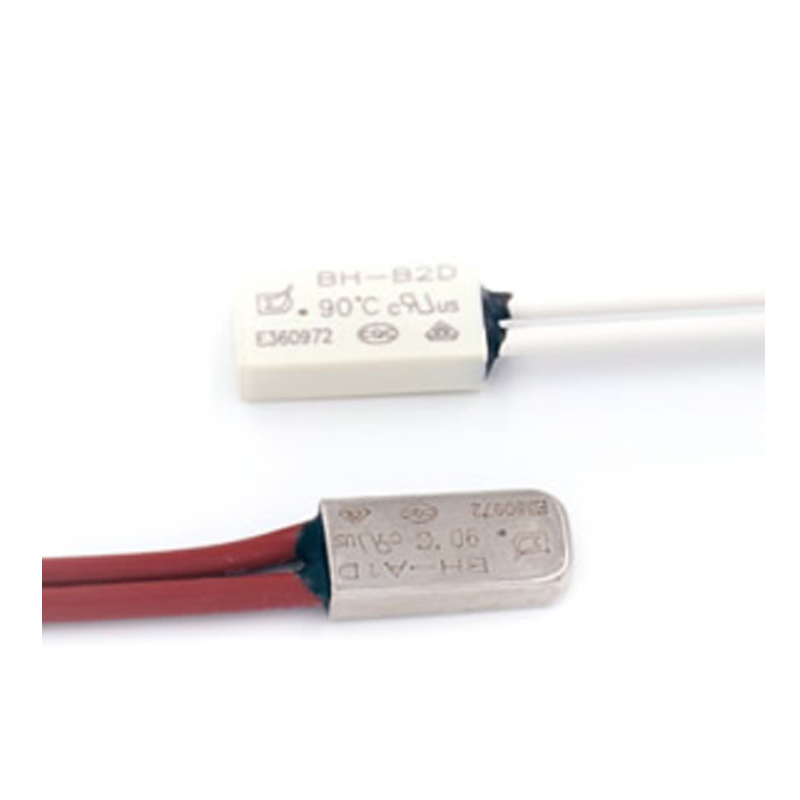

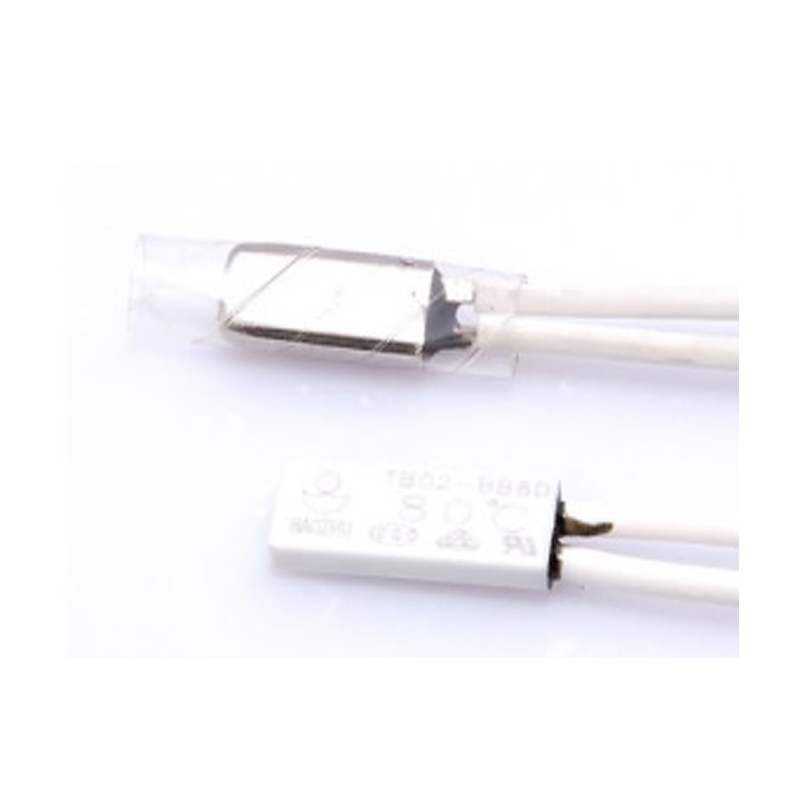

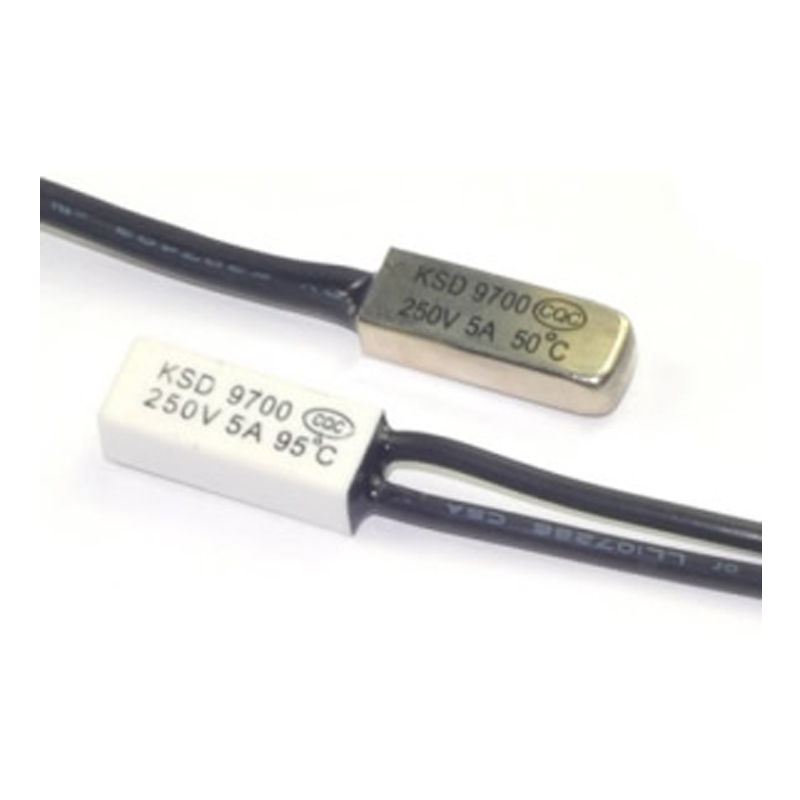

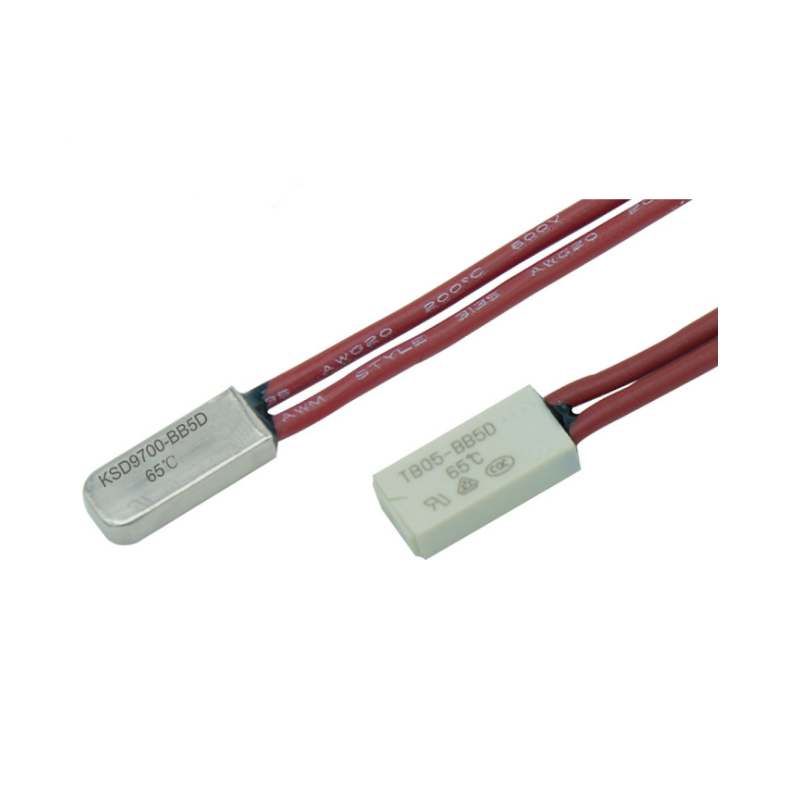

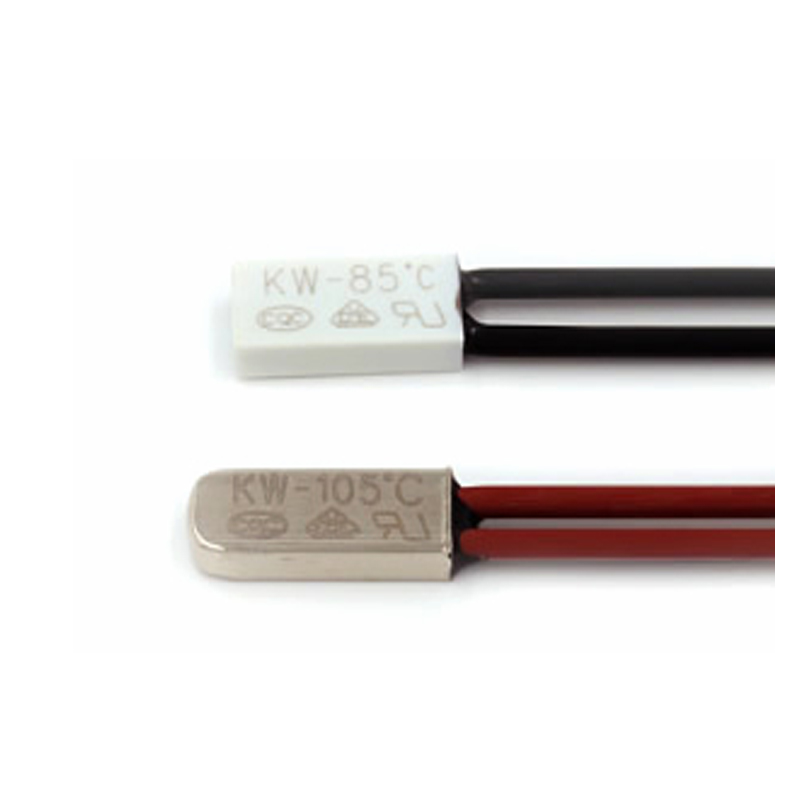

Por material : pode ser dividido em casca de metal, casca de plástico e casca de filme de oxidação
Pode ser dividido em 73 graus 99 graus 77 graus 94 graus 113 graus 121 graus 133 graus 142 graus 157 graus 172 graus 192 graus 216 graus 227 graus 240 graus 70 graus 77 graus 84 graus 92 graus 95 graus 105 graus 110 graus 115 graus 121 graus 128 graus 130 graus 139 graus 141 graus 144 graus 152 graus 157 graus 169 graus 184 graus 185 graus 192 graus 216 graus 227 graus 228 graus 240 graus 250 graus 280 graus 320 graus
