Classificação de fusíveis miniatura para FBelec

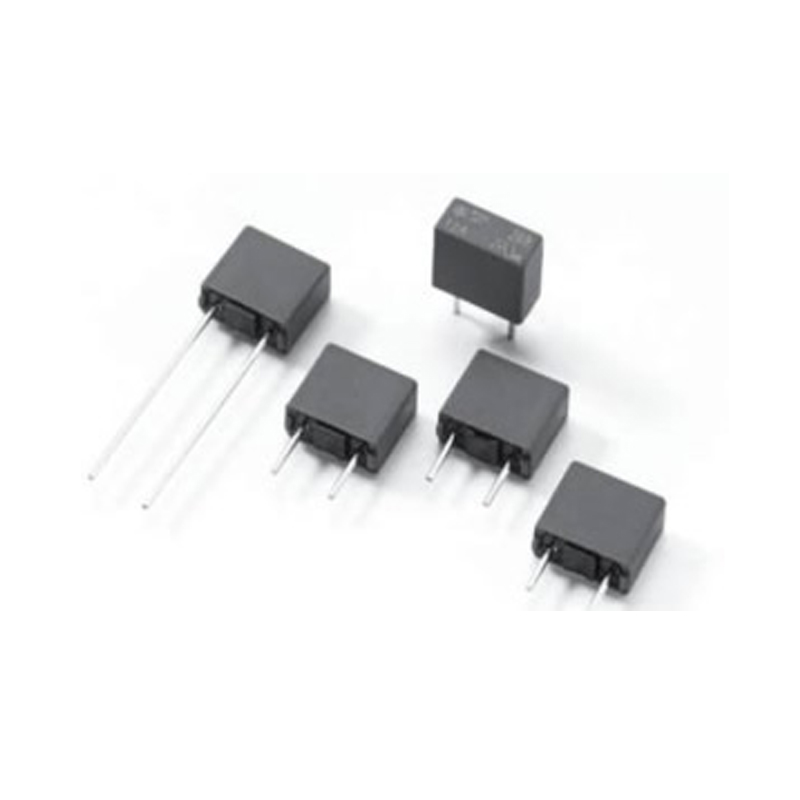

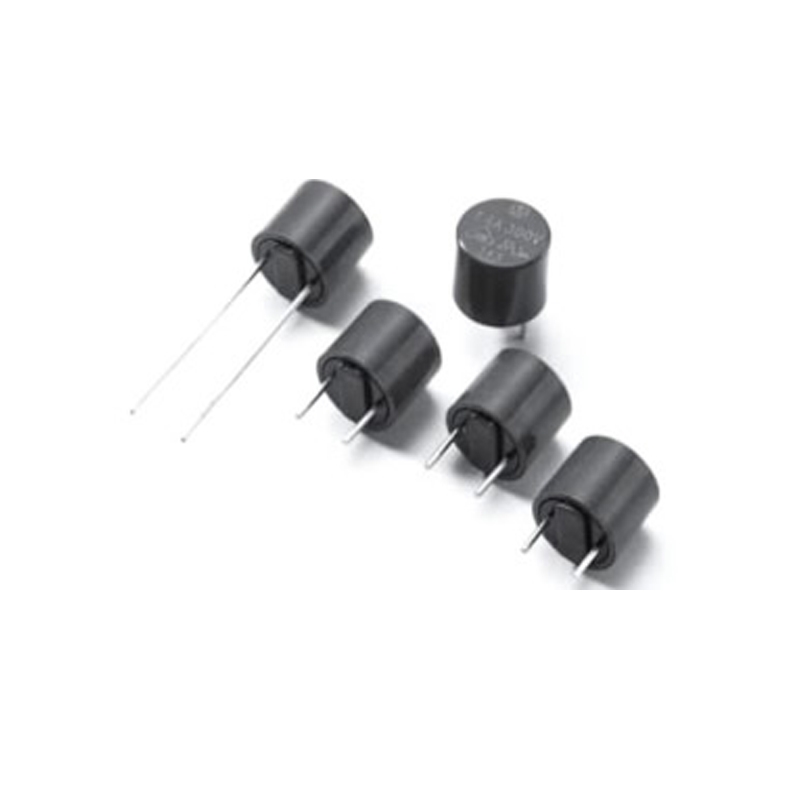

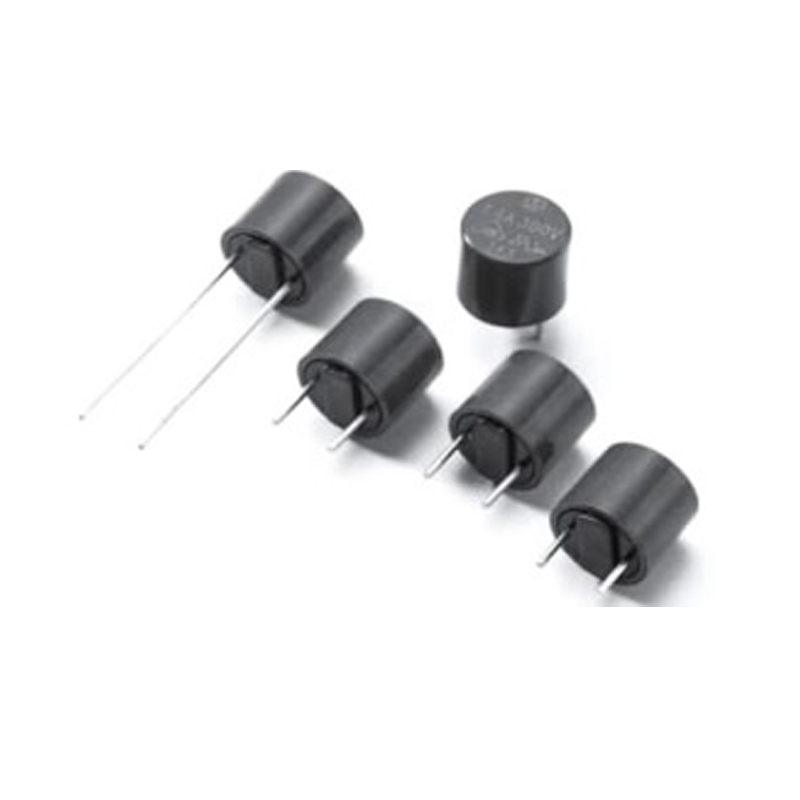

① O produto pode ser dividido em microfusível tipo bloco e microfusível tipo cilíndrico de acordo com o formato. As dimensões são 8*8*4mm, 8,5*8mm e 8,5*8*4mm respectivamente; A faixa de corrente é de 50ma-6,3a a 125V / 250V;; Os modelos incluem: AR5 AP5 AMF AF 372 382 370 392 2000 2010 MEF com MSF MST, etc.
② De acordo com o desempenho da fusão, o microfusível pode ser dividido em fusão rápida e fusão lenta.
③ De acordo com a norma, ela pode ser dividida em regulamentações americanas e regulamentações europeias, e a certificação inclui: UL VDE Semko cul CCC EK PSE , etc.
Edição e transmissão de especificações
A maioria dos fusíveis em miniatura obteve a certificação ul248-14 da especificação de segurança nacional americana, que estipula o seguinte conteúdo:
① Capacidade de ligação: ligação de acordo com a corrente nominal por 1 hora sem fusível.
② Aumento de temperatura: o aumento de temperatura quando energizado de acordo com a corrente nominal é inferior a 75 ℃.
③ Teste de fusível: fusível dentro de 1 minuto sob condição de 2 vezes a corrente nominal.
④ Capacidade de interrupção: quando a capacidade de interrupção nominal é adicionada, não haverá arco ou ignição contínua.
Edição e transmissão de forma e estrutura
A forma do microfusível pode ser dividida em tipo de chumbo e tipo de folha. Se for dividido de acordo com a estrutura do elemento fusível, pode ser dividido em linear e tipo filme.
Selecione o método para editar a transmissão
Em aplicações práticas, não basta selecionar fusíveis apenas de acordo com as especificações UL.
1. Vários problemas que devem ser considerados na seleção
Com base na compreensão dos parâmetros do circuito utilizado, o fusível é selecionado de acordo com os seguintes aspectos: corrente normal, corrente de fusível (corrente e tempo para fundir), tensão de circuito aberto, corrente de curto-circuito, corrente de impulso (corrente, tempo e tempos não cortados) e temperatura ambiente.
① Corrente normal: antes de mais nada, devemos saber a corrente normal que flui pelo fusível do circuito utilizado. Normalmente, precisamos definir um valor de desclassificação antecipadamente e, em seguida, escolher de acordo com o seguinte princípio: ou seja, a corrente normal deve ser menor que o produto da corrente nominal e do coeficiente de desclassificação.
② Corrente de fusível: de acordo com a especificação UL , o fusível deve fundir rapidamente com o dobro da corrente nominal. Contudo, na maioria dos casos, para garantir um fusível confiável, recomendamos que a corrente do fusível seja superior a 2,5 vezes a corrente nominal. Além disso, se o tempo de fusão for importante, ele também deverá consultar o diagrama característico de fusão fornecido pelo fabricante para julgamento.
③ Tensão de circuito aberto: a tensão de circuito aberto geralmente deve ser selecionada para ser menor que a tensão nominal. Por exemplo, quando um fusível com tensão nominal de DC24V é usado em um circuito AC100V, ele pode inflamar ou quebrar o fusível.
④ Corrente de curto-circuito: chamamos a corrente máxima que flui quando o circuito está em curto-circuito como corrente de curto-circuito. Para vários fusíveis, a capacidade nominal de interrupção é especificada. Ao selecionar fusíveis, devemos prestar atenção para não fazer com que a corrente de curto-circuito exceda a capacidade nominal de interrupção. Se for selecionado um fusível com pequena capacidade de interrupção, ele poderá quebrar o fusível ou causar incêndio.
⑤ Corrente de impulso: observe a forma de onda da corrente de impulso (forma de onda da corrente de pulso) e calcule sua energia com o valor i2t (valor integral de Joule). O impacto no fusível também difere com o tamanho e o tempo da corrente de impulso. A relação entre o valor i2t da corrente de impulso e o valor i2t da fusão de pulso único determina os tempos que o fusível pode suportar a corrente de impulso.
2. Outras questões que necessitam de atenção
No uso real, os requisitos e problemas especiais do fusível miniatura nas condições de instalação, resistência química, resistência à limpeza ultrassônica e outros aspectos devem ser confirmados antecipadamente pelo fabricante.
O microfusível é diferente dos componentes eletrônicos comuns, como resistor de chip e capacitor de chip. Devido às diferenças de fabricantes, suas especificações são bem diferentes. Além disso, a instalação real terá um certo impacto na dissipação de calor da placa impressa e da fiação. Portanto, se a seleção do microfusível está correta ou não, deve ser determinado pelo estado do produto.
