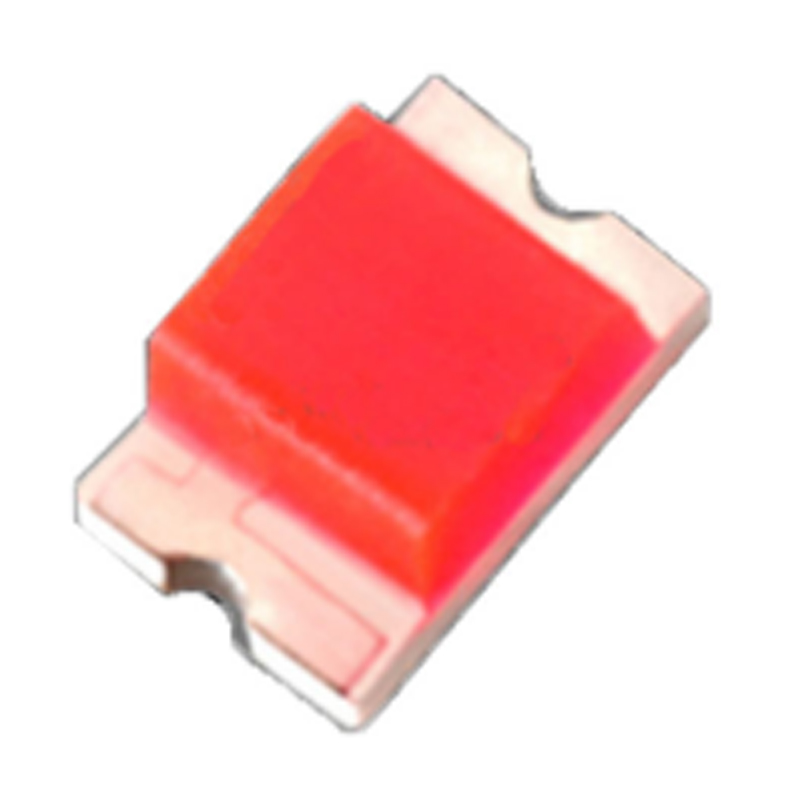

LED SMD

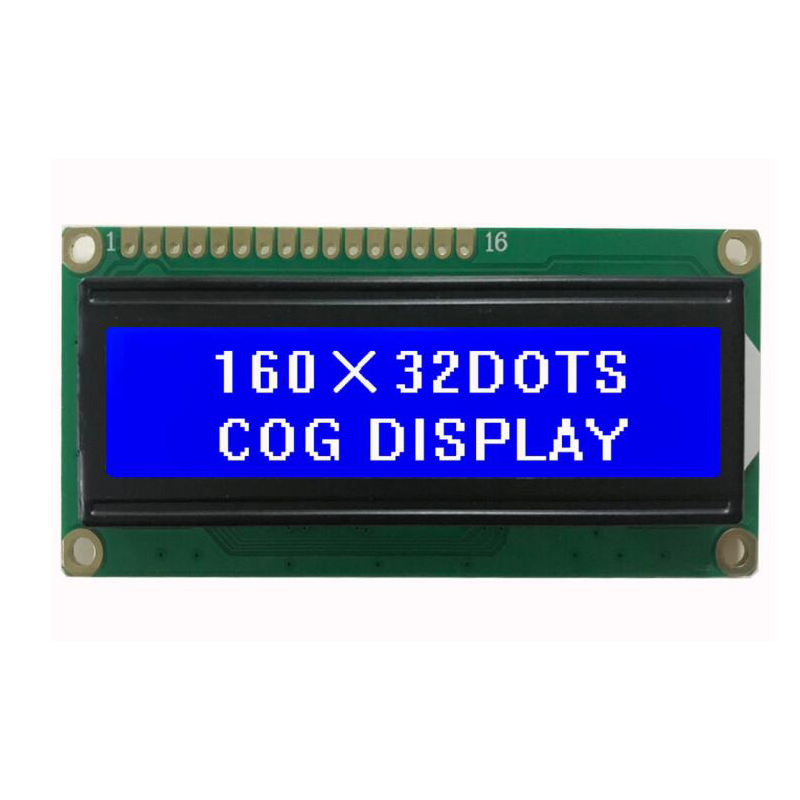

Módulos TFT LCD

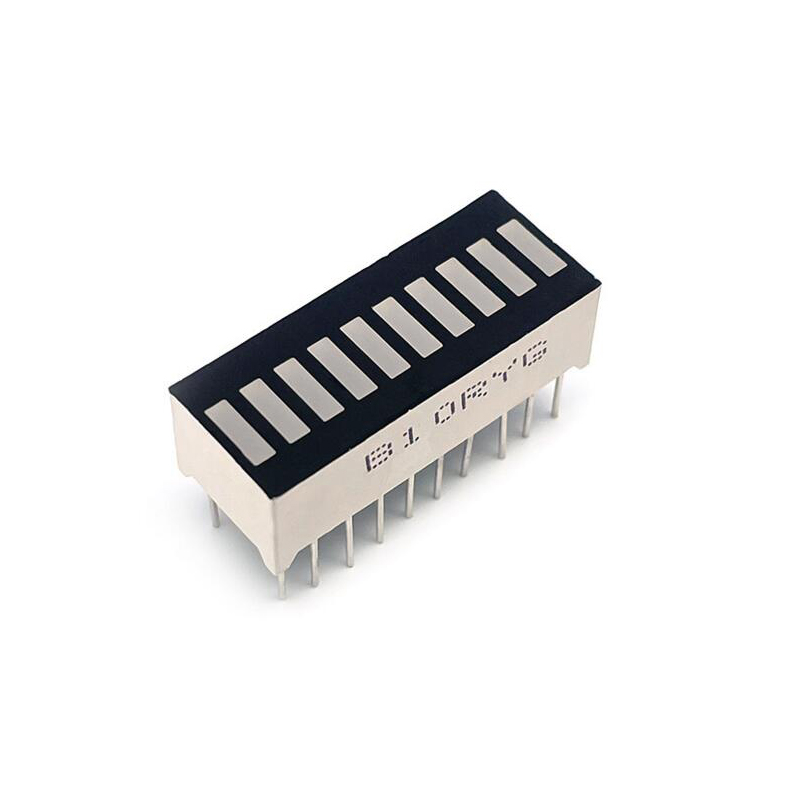

Display Numérico LED
Luz de tira LED

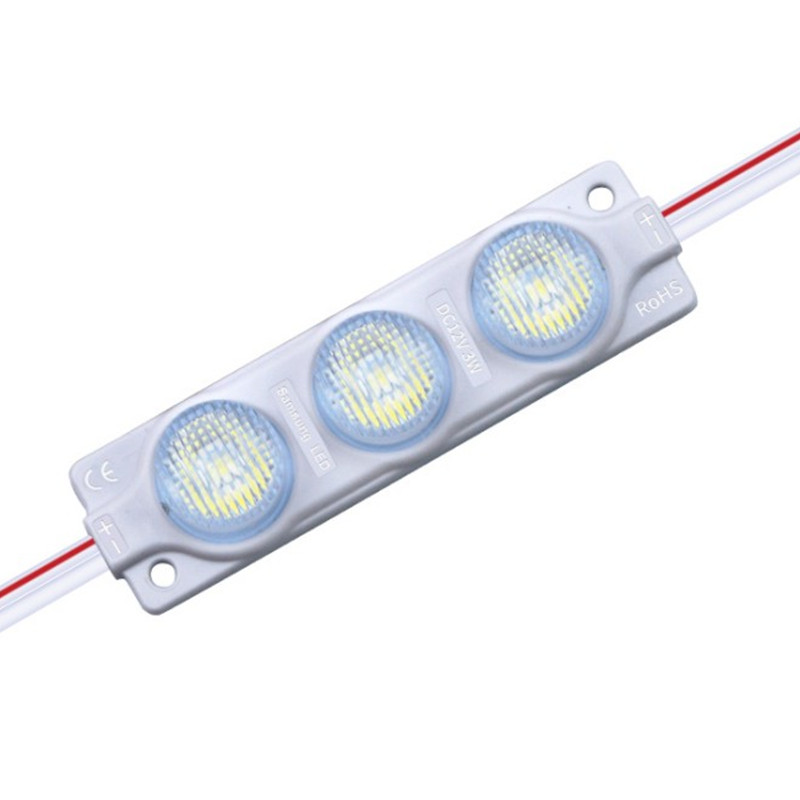

Módulo de LED

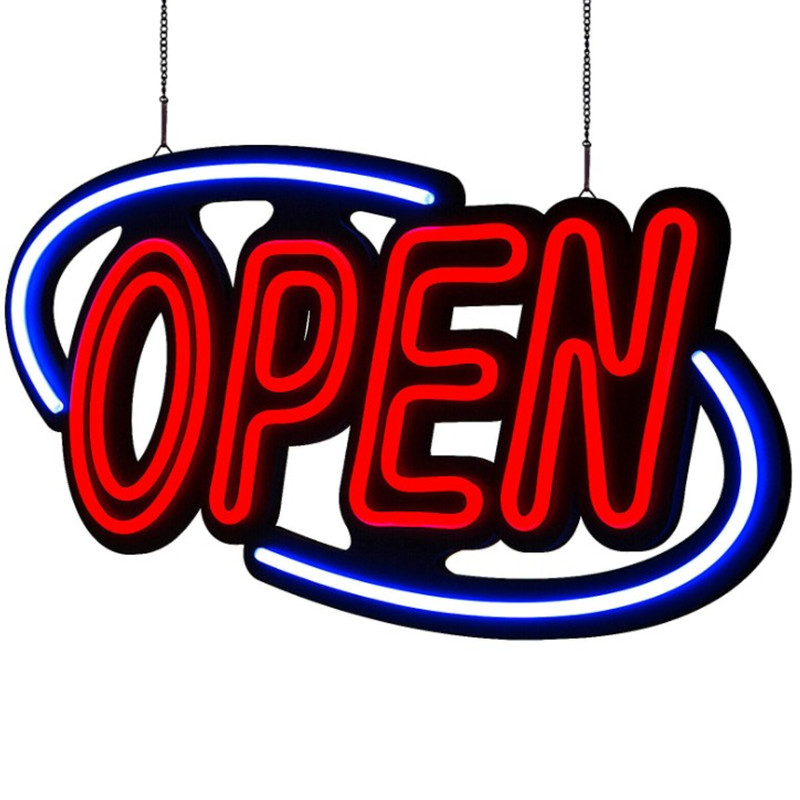

Placa de escrita de LED e LED de SINAL de néon

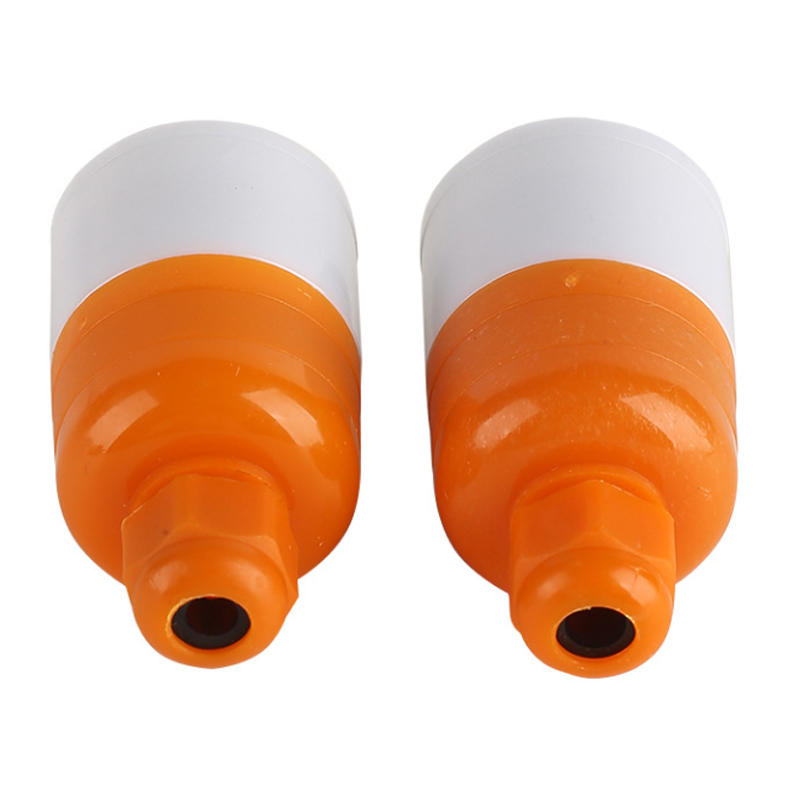

Soquete de lâmpada

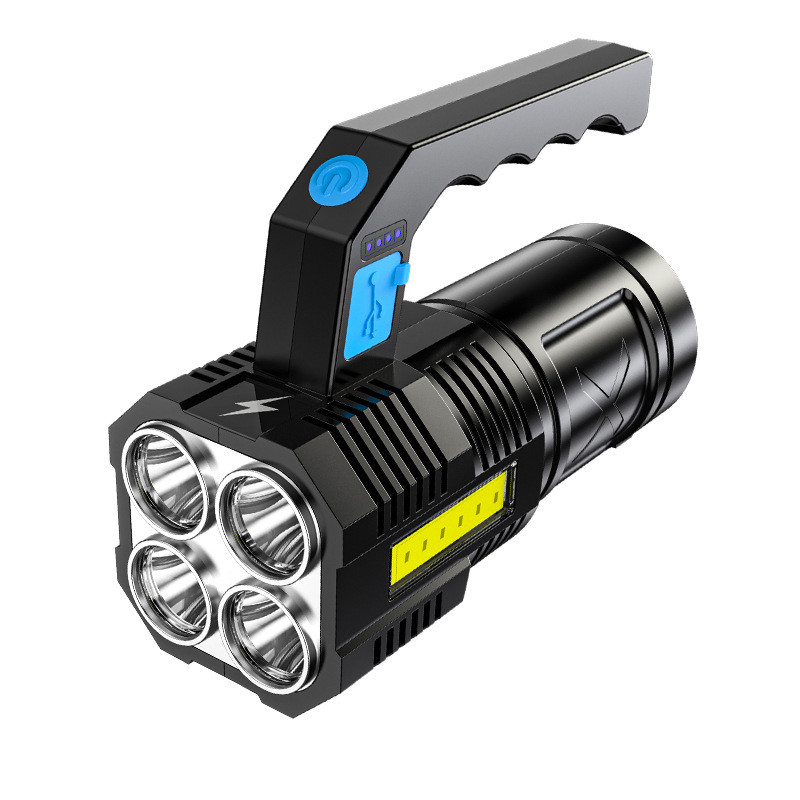

Lanterna e farol
Explicação detalhada do conhecimento de LED e display LED
Nos últimos anos, com a realização dos Jogos Olímpicos de Pequim, da Expo Mundial de Xangai e dos Jogos Asiáticos de Guangzhou, a figura da tela LED pode ser vista em todos os lugares. A tela LED pode exibir números, palavras, gráficos e imagens variáveis; Pode ser usado não só em ambientes internos, mas também em ambientes externos. Possui vantagens incomparáveis em relação a projetores, paredes de TV e telas LCD.
O LED tem sido amplamente valorizado e desenvolvido rapidamente, o que é inseparável das suas próprias vantagens. Essas vantagens podem ser resumidas da seguinte forma: alto brilho, baixa tensão de trabalho, baixo consumo de energia, miniaturização, longa vida útil, resistência ao impacto e desempenho estável. A perspectiva de desenvolvimento do LED é extremamente ampla. Como líder do setor, a empresa FBelec, uma empresa antiga, desempenha um papel fundamental no desenvolvimento inicial da indústria. Atualmente, o LED está evoluindo para maior brilho, maior resistência às intempéries, maior densidade luminosa, maior uniformidade luminosa, confiabilidade e pancromática.
1、 Tipo de display LED
1. Classificação por cor
Tela de exibição de cor primária única: vermelho único ou verde único; Tela de exibição de duas cores: cores primárias duplas vermelho e verde, 256 níveis de cinza e pode exibir 65.536 cores; Display colorido: vermelho, verde e azul. O display colorido com 256 níveis de cinza pode exibir mais de 16 milhões de cores.
2. Classificação de acordo com unidades de pixel constituintes
Tela de exibição digital : o pixel de exibição é um tubo nixie de 7 segmentos , que é adequado para fazer tela de relógio, tela de taxa de juros, etc;
Tela de exibição gráfica: o pixel de exibição é um módulo de matriz de pontos, adequado para reproduzir informações de texto e imagem;
Tela de exibição de vídeo: o pixel de exibição é composto por muitos diodos emissores de luz, que podem exibir vídeo, animação e outros arquivos de vídeo.
3. Classificação de acordo com local de uso
Tela interna: pequenos pontos luminosos, espaçamento denso de pixels, adequado para visualização próxima;
Tela semi externa: entre interna e externa, não é à prova de chuva, sendo adequada para orientação de informações no lintel;
Tela externa: grande ponto luminoso, grande espaçamento de pixels e alto brilho. Pode funcionar ao sol. Possui funções à prova de vento, à prova de chuva e à prova d'água e é adequado para visualização de longa distância.
4. De acordo com o modo de condução, há rolagem estática, horizontal, rolagem vertical e exibição de virada de página.
2、 Tipos, vantagens e desvantagens de LED para tela de exibição
De acordo com a classificação da tela, os LEDs de pixel utilizados também podem ser divididos nos seguintes tipos:
1. Módulo de treliça
Vantagens: baixo custo, tecnologia de processamento madura e qualidade estável; Desvantagens: a consistência do brilho e da cor não é fácil de controlar e é fácil aparecer o fenômeno masseg;
2. Lâmpada em linha
Vantagens: a consistência da cor é fácil de controlar e o espaçamento dos pixels pode ser ajustado e combinado livremente de acordo com as necessidades; Desvantagens: o efeito de mistura de cores de vermelho, verde e azul é ruim, o ângulo não é grande, é difícil controlar a consistência do ângulo e é fácil ser irregular no processamento e é fácil ser perdido , para baixo, para a esquerda e para a direita;
3. Patch
Vantagens: a cor da tela, o efeito de mistura de cores e a consistência dos ângulos são os melhores; Desvantagens: alto custo de embalagem e processamento;
3、 Requisitos técnicos para embalagens de LED para tela de exibição
Diferentes telas de diferentes especificações serão usadas em diferentes posições de aplicação, e diferentes telas precisam de dispositivos LED com diferentes requisitos técnicos. Quais são os requisitos técnicos do LED para tela ? É explicado um por um de acordo com diferentes classificações:
1. Patch LED para tela interna
O patch LED usado para tela interna é dividido em "três em um" e "três em um". O primeiro é usado principalmente em campos com custo relativamente baixo e baixos requisitos de exibição, enquanto o último tem melhor efeito de exibição e custo relativamente alto. O seguinte descreve principalmente "três em um";
(1). Brilho:
A primeira coisa a considerar é a proporção apropriada de brilho do produto. Atualmente, a correspondência de brilho vermelho, verde e azul da maioria dos monitores coloridos é baseada na proporção de 3:6:1 (ou seja, o brilho vermelho é responsável por 30%, o verde é responsável por 60% e o azul é responsável por 10 % em um pixel); De modo geral, as fábricas de embalagens e os fabricantes de chips upstream quase testam os produtos de acordo com 20mA, mas quando são realmente aplicados na tela do display, quase não é essa corrente que aciona a lâmpada LED. De modo geral, os três tipos de LEDs vermelhos, verdes e azuis têm diferentes materiais de chip, e seu aquecimento, luminescência e atenuação de brilho também são desproporcionais no uso prático. De modo geral, a taxa de atenuação vermelha é menor e a atenuação azul-verde é maior . Portanto, a fim de garantir a vida útil relativamente longa da tela, o projetista geral diminuirá a corrente de acionamento azul esverdeado do que o vermelho; Por exemplo, se o vermelho é acionado por 18ma, o verde é acionado por 15mA e o azul é acionado por 12mA, de acordo com a relação IV se do chip LED :
Podemos calcular aproximadamente que a relação entre o brilho real do LED e o vermelho, verde e azul é:
R:3÷90%
G:6÷75%
B:1÷60%
Ao mesmo tempo, o brilho deve ser graduado. O objetivo da classificação é fazer com que a tela não permita que o olho nu veja a diferença de brilho. De um modo geral, a diferença de brilho que o olho humano consegue distinguir com sensibilidade é de 30%. Após deduzir o erro de teste do equipamento e o erro do mecanismo de instalação, é melhor projetar a divisão da luz de acordo com 10% ~ 20%.
(2). Cor:
De acordo com o efeito óptico, a luz branca é decomposta em um espectro de cores com transição gradual de múltiplas cores após passar pelo prisma. As cores são vermelho, laranja, amarelo, verde, azul, azul e roxo, que é o espectro visível. Os olhos humanos são mais sensíveis ao vermelho, verde e azul. Os olhos humanos são como um sistema receptor de três cores. A maioria das cores pode ser sintetizada por vermelho, verde e azul em diferentes proporções. Da mesma forma, a maior parte da luz monocromática também pode ser decomposta em vermelho, verde e azul.
Este é o princípio mais básico da colorimetria, ou seja, o princípio das três cores primárias. As três cores primárias são independentes umas das outras. Nenhuma cor primária pode ser combinada com as outras duas cores. Vermelho, verde e azul são as três cores primárias, e a gama de cores dessas três cores é a mais extensa. As três cores primárias vermelho, verde e azul são adicionadas em diferentes proporções para sintetizar a cor mista, que é chamada de cor mista aditiva. Três cores primárias são três cores independentes umas das outras e nenhuma delas pode ser misturada com outras duas cores.
A cor obtida pela adição das três cores primárias em proporções diferentes é chamada de mistura aditiva de cores. A lei é:
Vermelho + Verde = amarelo
Vermelho + azul = Roxo
Azul + Verde = azul
Vermelho + Azul + Verde = branco
A melhor combinação de cores de LED para tela é: vermelho 620-630nm, verde 520-530nm e azul 465-475nm. Claro, esta faixa pode ser reduzida de acordo com as necessidades reais. Por exemplo, o vermelho leva 3 nm como primeira marcha e o azul esverdeado leva 2,5 nm como primeira marcha.
Ângulo: na verdade, para o ângulo, quanto maior melhor, mas o mais importante, o ângulo não é apenas grande, mas também a curva angular deve ser completa e suave, e o vermelho, o verde e o azul devem coincidir uniformemente. Caso contrário, após a conclusão da tela, áreas escuras serão exibidas em algumas posições, ou uma determinada cor será particularmente clara ou escura;
(3). Parâmetros elétricos
Os parâmetros elétricos do LED são refletidos principalmente na tensão direta (VF), corrente reversa (IR) e antiestática (ESD). Geralmente, a tela é acionada por corrente constante de fonte de alimentação de 5V DC. Portanto, o VF do LED geralmente não requer consistência muito alta, desde que seja controlado dentro de uma faixa razoável (geralmente vermelho 1,8-2,2v, azul esverdeado 3,0-3,4v); De modo geral, quanto maior o ESD, melhor. Como a ESD está em toda parte, quanto maior a ESD do LED, menor será a probabilidade de causar problemas no processamento da tela; Requisitos de corrente reversa VR = 5V, IR ≤ 10uA

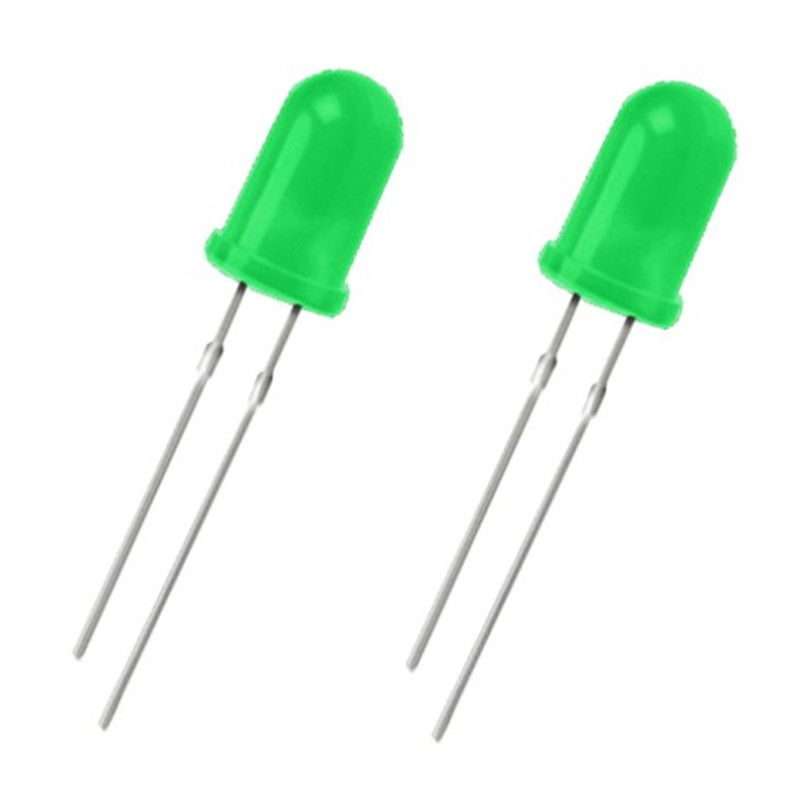

LED de plugue direto oval para exibição externa
O LED para tela externa geralmente usa lâmpada plug-in reta com estrutura elíptica. Comparado com o LED para tela interna, o ângulo luminoso da lâmpada elíptica externa é dividido principalmente em ângulos horizontais e verticais. Geralmente, para telas externas, o alcance visual horizontal é relativamente grande e o alcance visual vertical é relativamente pequeno;
De modo geral, é melhor que o LED da tela externa tenha um ângulo transversal de cerca de 110 graus e um ângulo longitudinal de cerca de 50 graus. Devido à influência de muitos fatores no ângulo da lâmpada direta, isso se reflete principalmente em:
(1) Formato da aparência da embalagem do LED;
(2) Estrutura de suporte da tigela e copo;
(3) Wafer e sua estrutura;
(4) Índice de refração da cola para embalagens;
(5) Consistência da qualidade do material;
(6) Processo de embalagem (ou seja, a posição da altura luminosa do wafer);
Portanto, o ângulo do LED para tela externa não é fácil de entender. Ele não só precisa de um bom design, mas também possui um bom nível de design de processos e controle de qualidade.
