O que é um transformador eletrônico de alta frequência

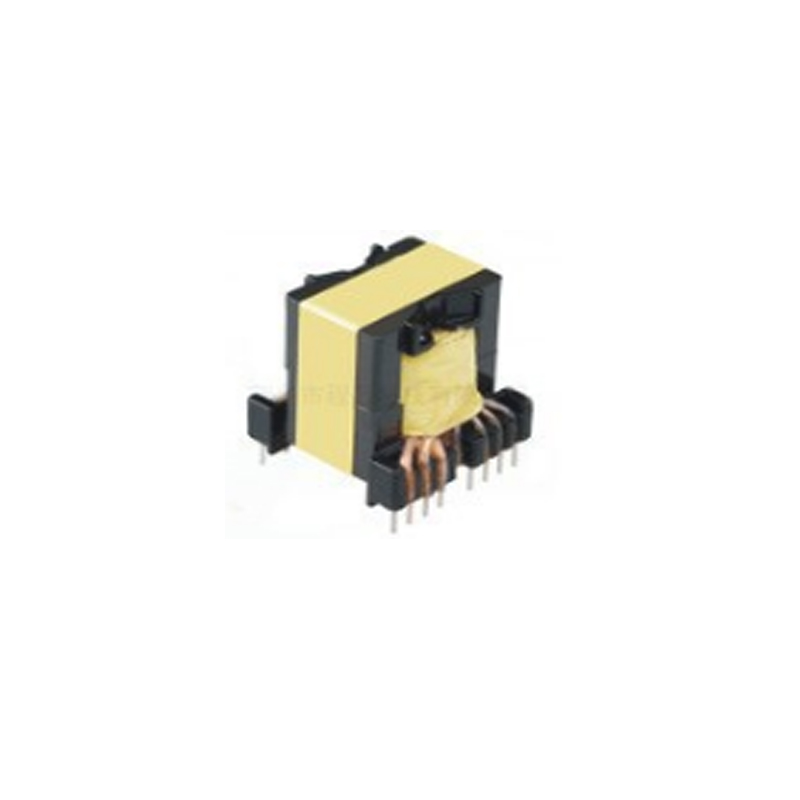

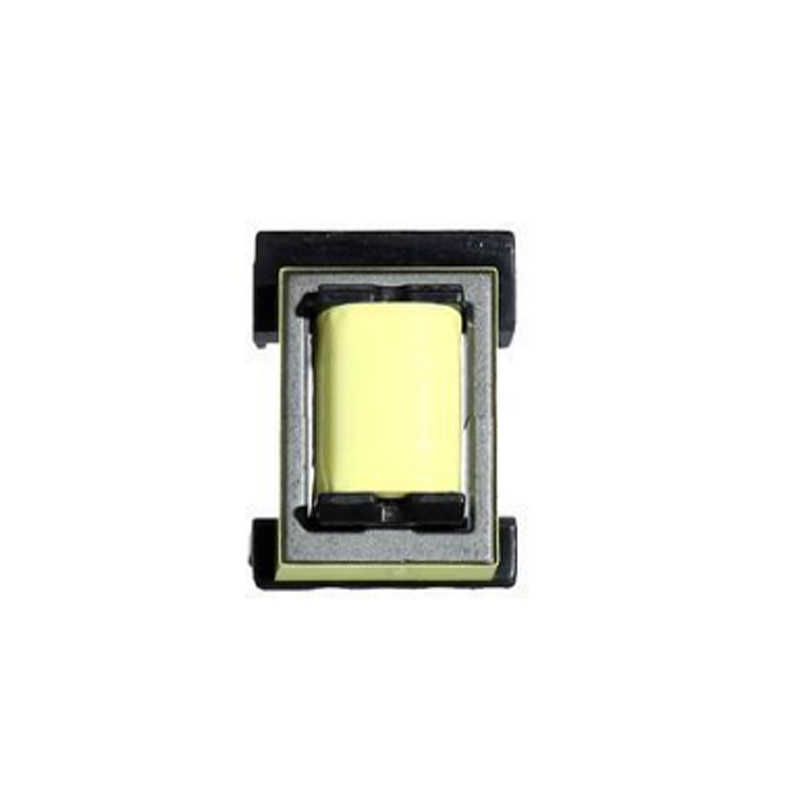

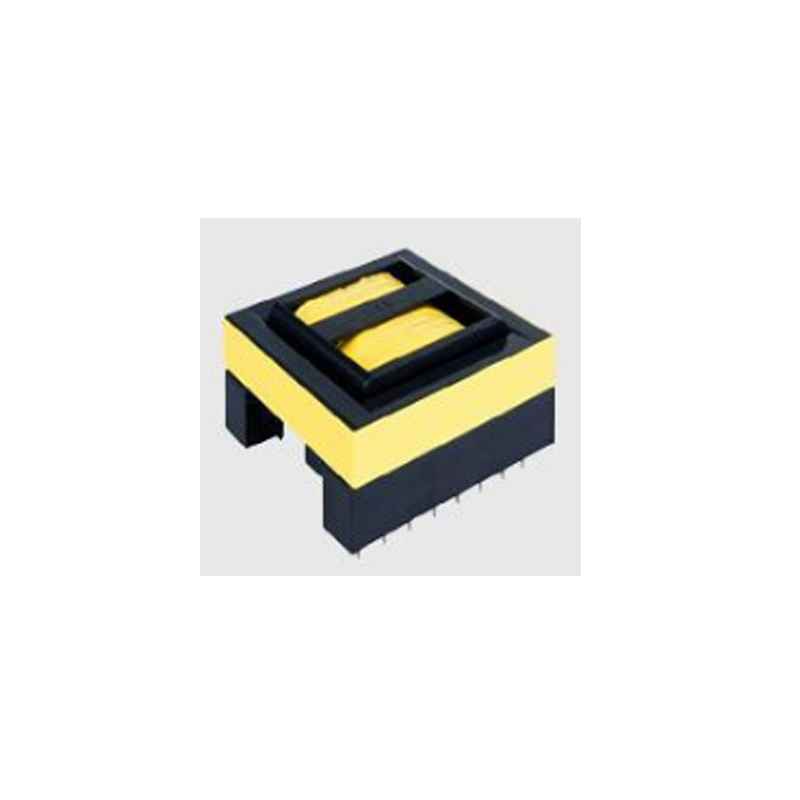

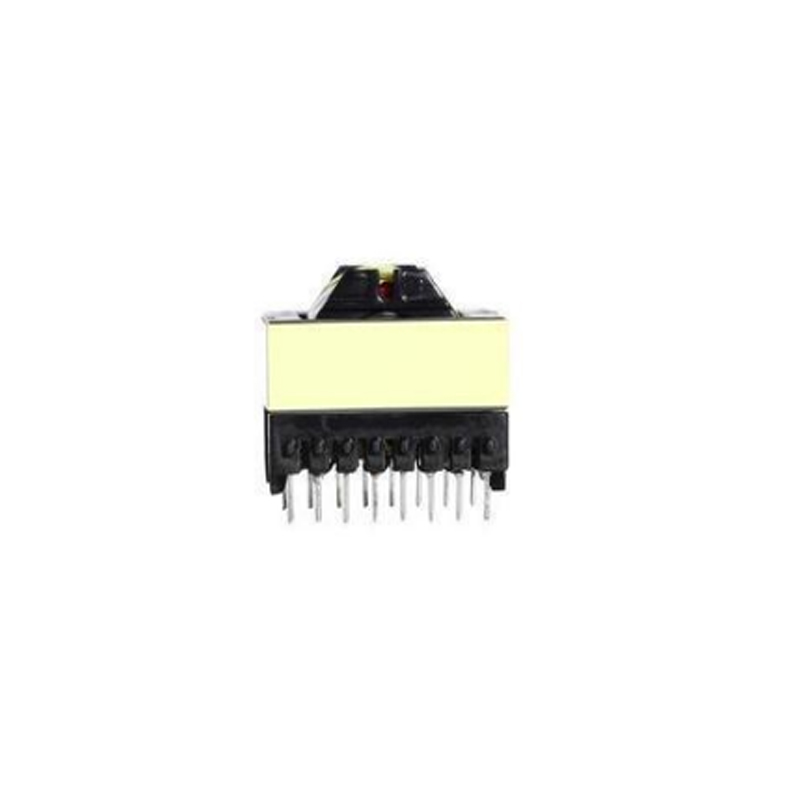

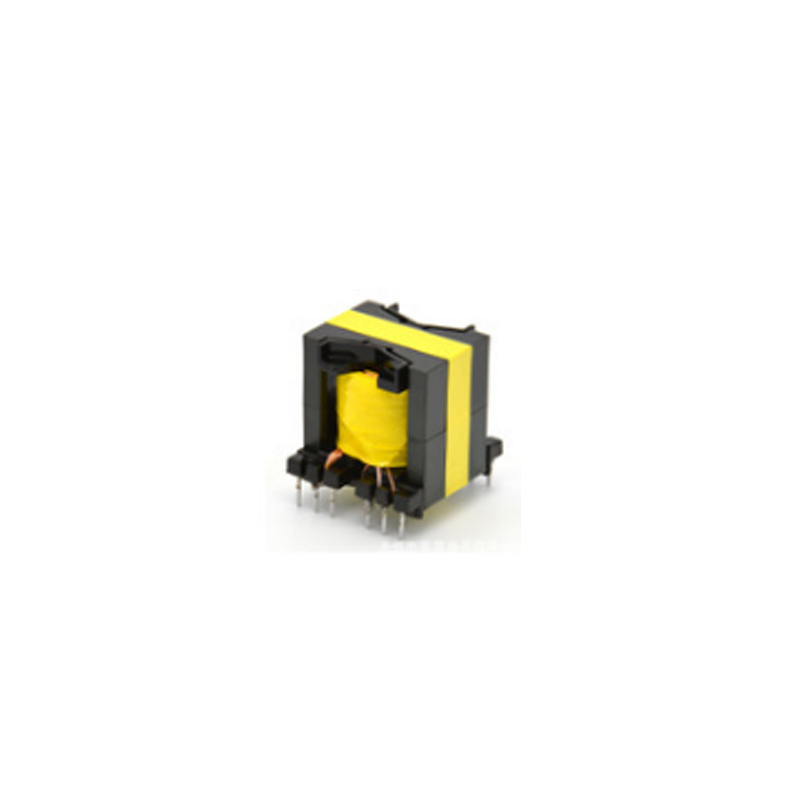

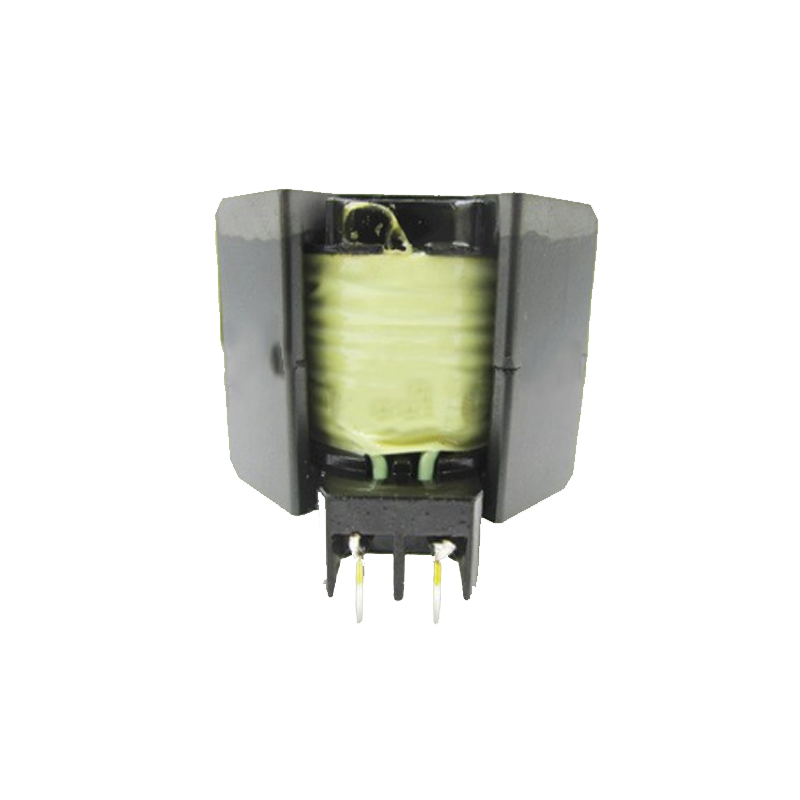

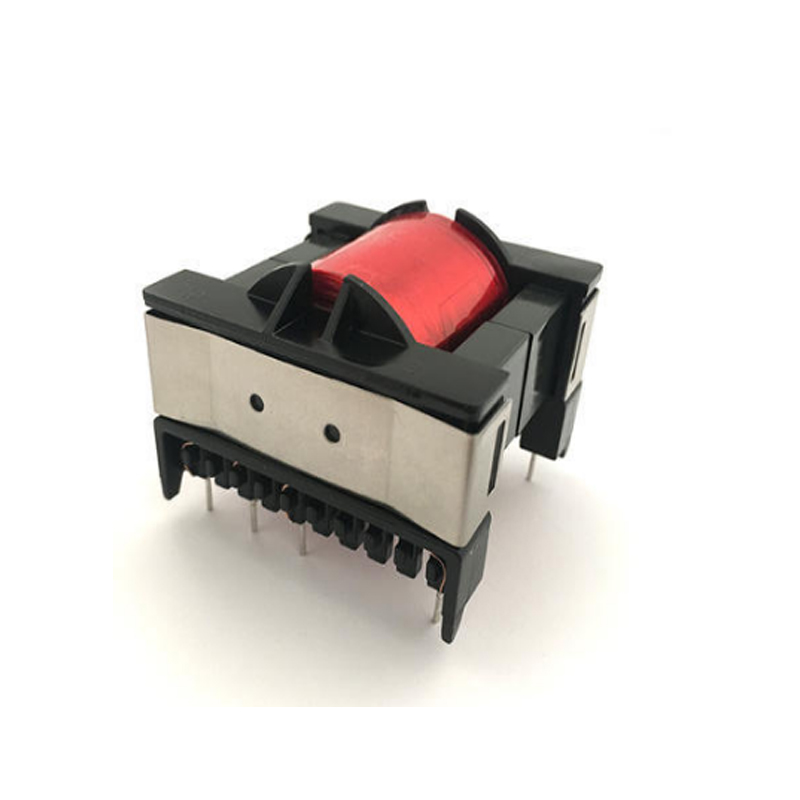

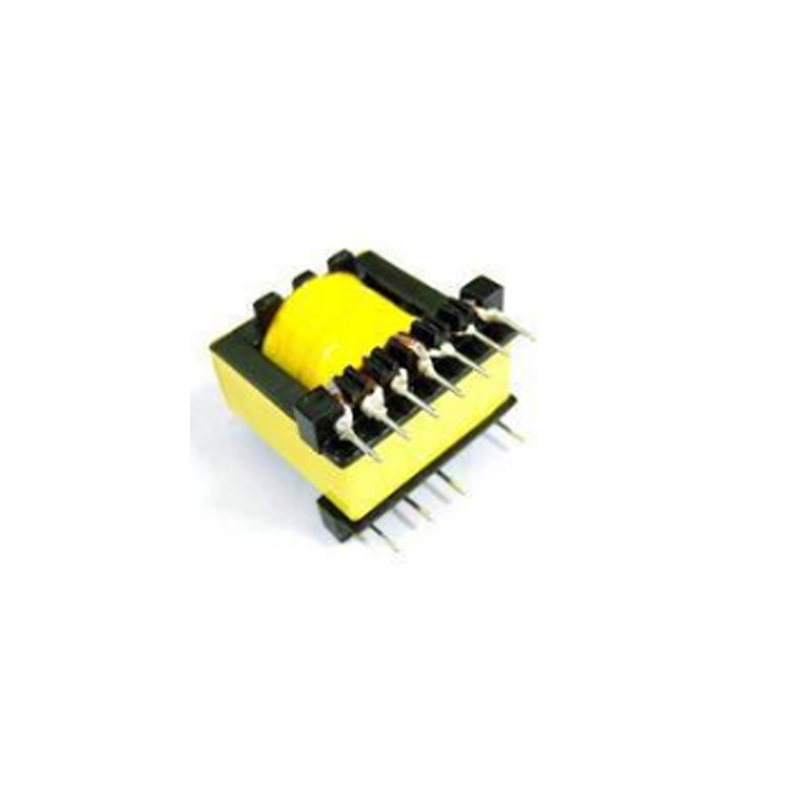

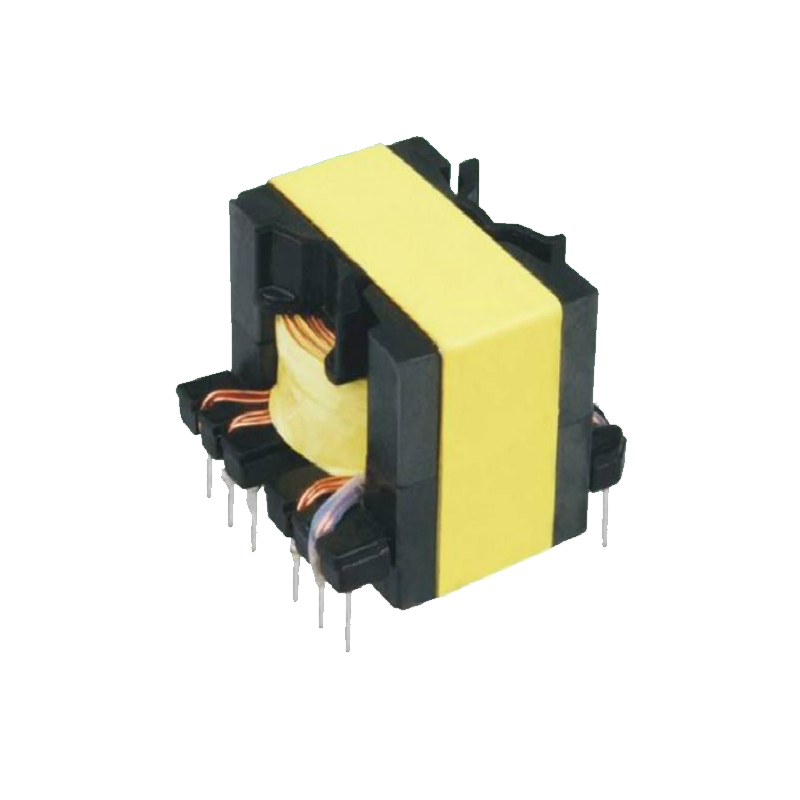

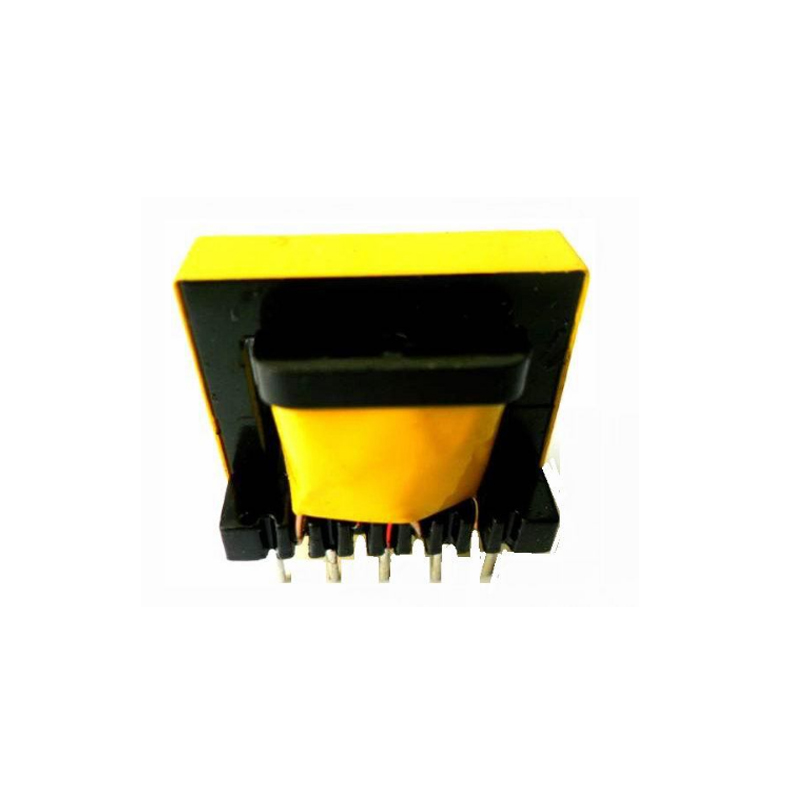

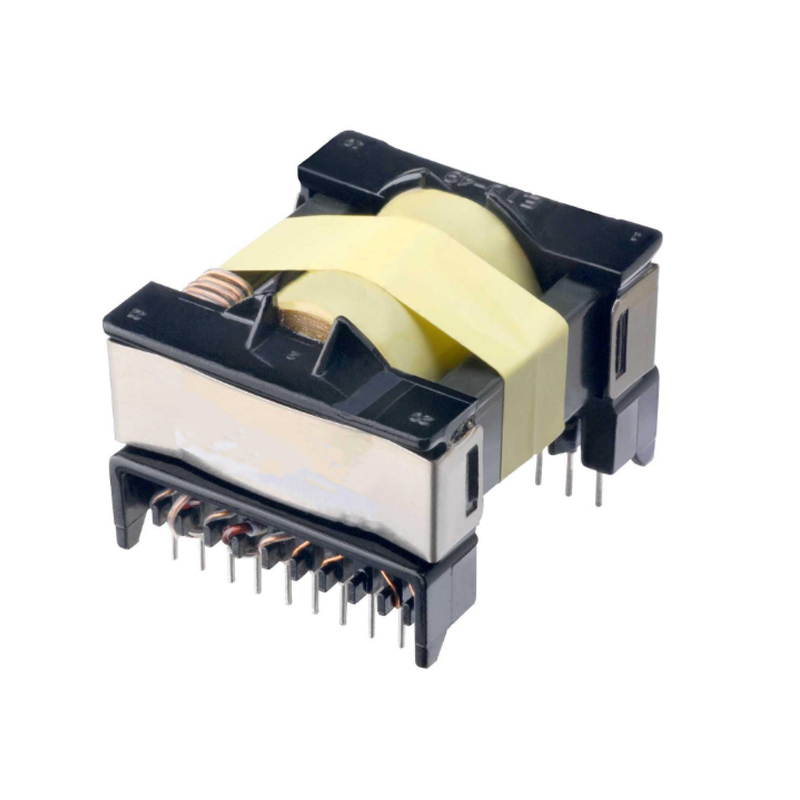

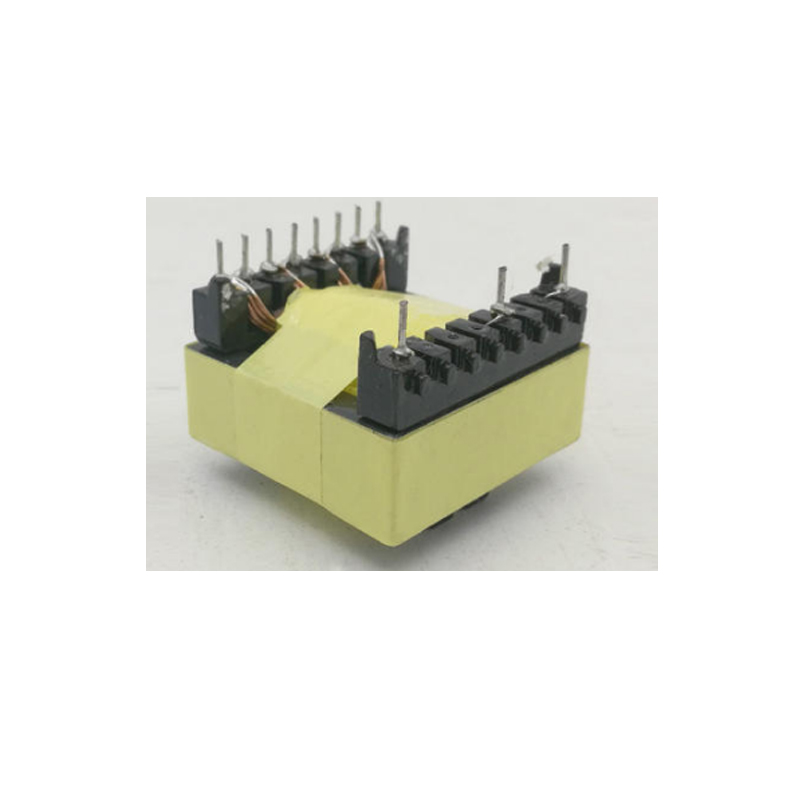

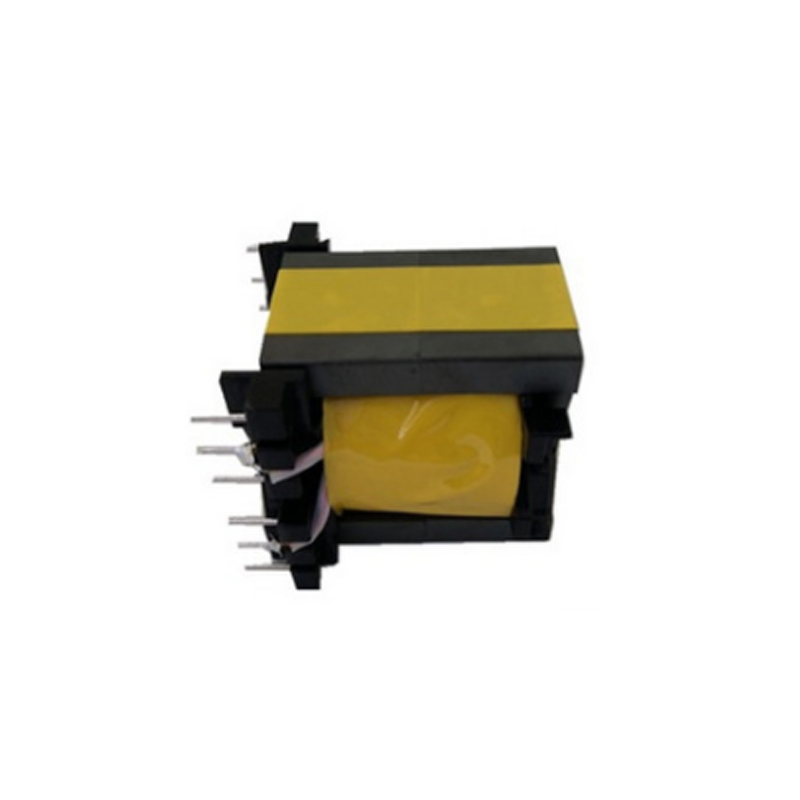

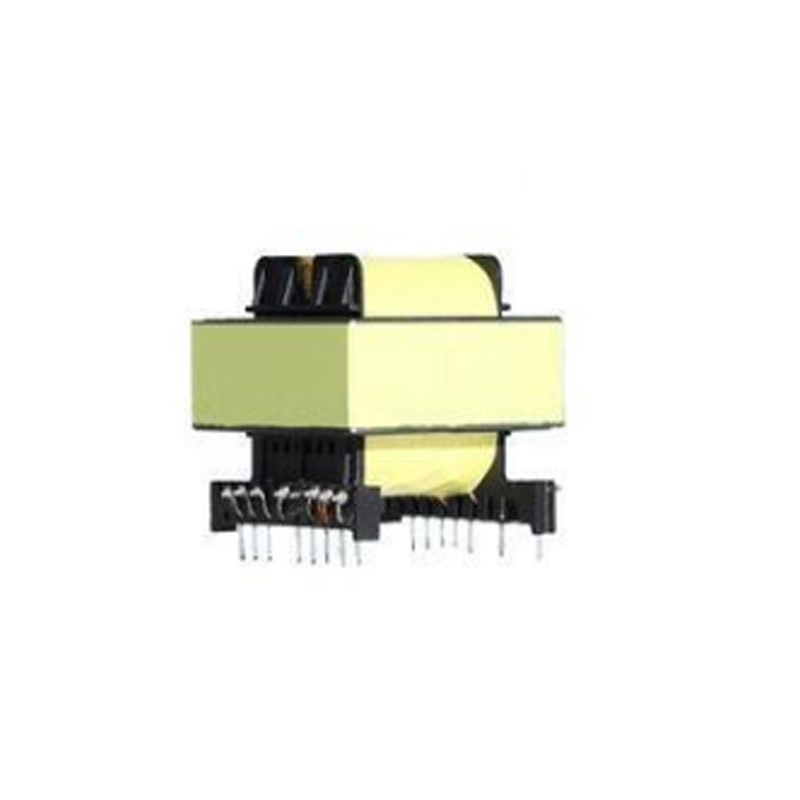

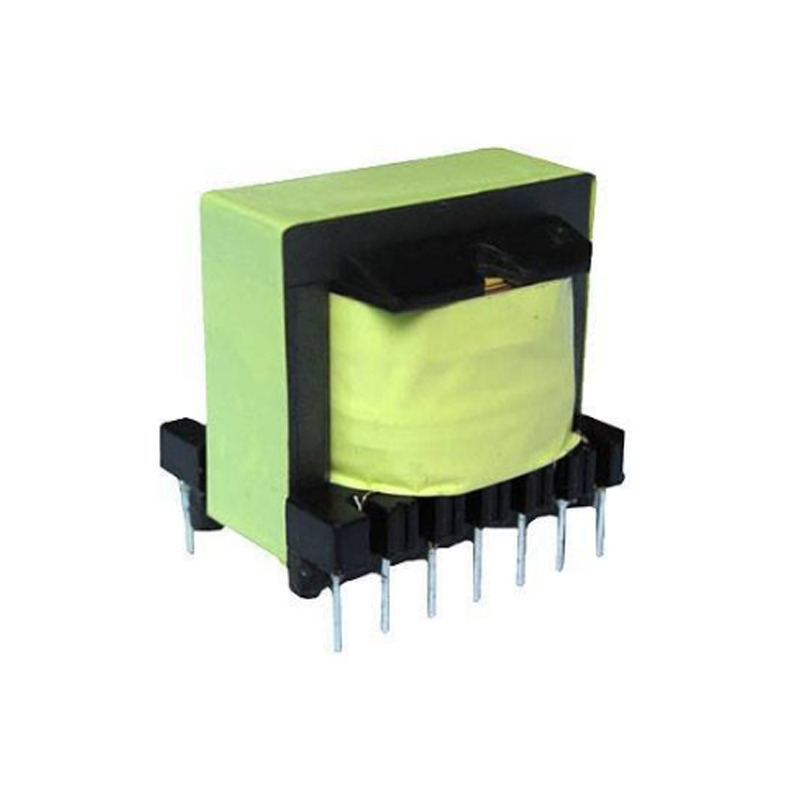

A eletrônica de alta frequência do transformador FBelec é um transformador eletrônico com alta frequência de trabalho. Geralmente, a frequência de trabalho é superior a 20kHz. Transformadores de potência de ferrite de alta frequência

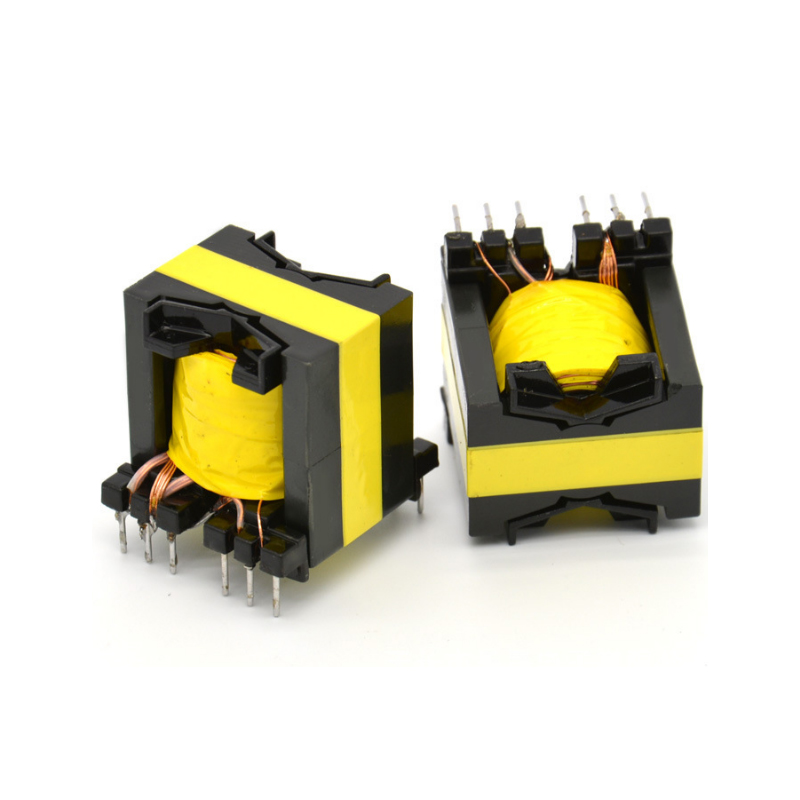

Uma definição precisa é um transformador eletrônico com alta frequência de trabalho. Geralmente, se a frequência de trabalho for superior a 20kHz, é de alta frequência .
A definição de transformador eletrônico de alta frequência é muito clara, mas é enganada por algumas opiniões expressas por alguns especialistas nacionais. A seguir, para devolver a verdadeira face do transformador eletrônico de alta frequência, é necessário esclarecer os conceitos de transformador, transformador eletrônico e transformador eletrônico de alta frequência, de forma a eliminar esses mal-entendidos?

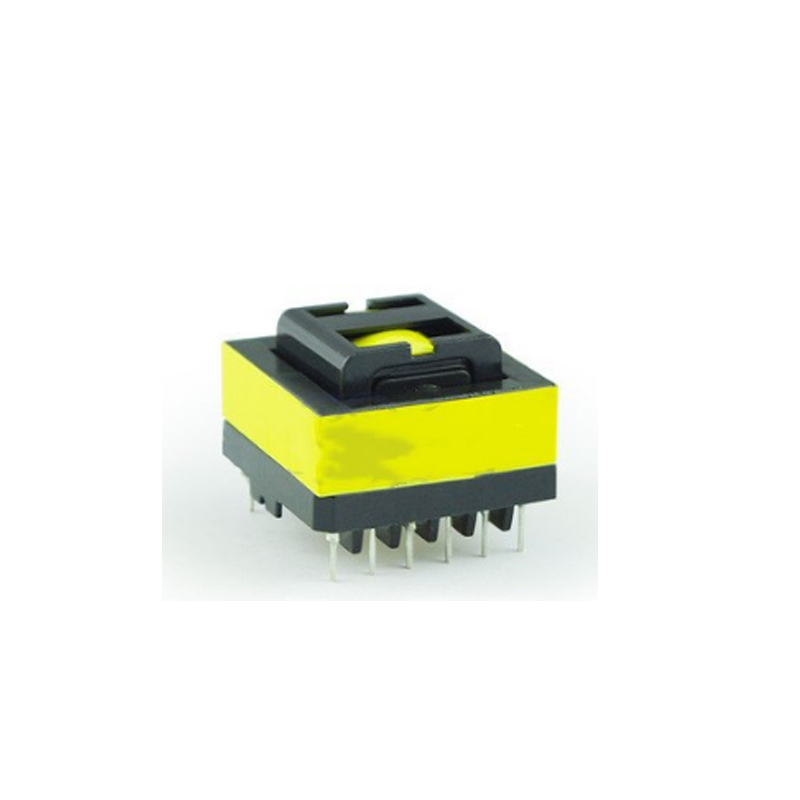

Primeiro, descubra o que é um transformador? O transformador que funciona segundo o princípio da indução eletromagnética refere-se a adicionar tensão alternada ao enrolamento primário da bobina para gerar fluxo magnético alternado e induzir tensão de saída no enrolamento secundário, de modo a transmitir energia, transformar tensão (ou sinal) e isolar isolamento elétrico.
Para gerar indução eletromagnética, o enrolamento primário deve ser aplicado com tensão alternada, não podendo haver transformador com tensão CC como fonte de alimentação de trabalho. A afirmação de que a tensão CC é usada como fonte de alimentação de trabalho é um mal-entendido de que o inversor CC para CA ou a fonte de alimentação de frequência variável estão incluídos no escopo do transformador.
Enquanto houver indução eletromagnética, o transformador pode funcionar sem núcleo magnético. Por exemplo, um transformador eletrônico com frequência de trabalho de MHz é um transformador oco feito de placa de circuito impresso. A afirmação de que o transformador eletrônico de alta frequência é “um transformador magnético usado em um circuito de conversão de frequência” pertence ao duplo mal-entendido de que o circuito de conversão de frequência está incluído no escopo do transformador e que o transformador deve ter um núcleo magnético.
Não importa se a frequência de trabalho do transformador é alta ou baixa, ele transmite energia por meio de indução eletromagnética. A energia de transmissão está relacionada ao material, estrutura, tamanho e frequência de trabalho do transformador. Se a energia transmitida for um valor fixo, a frequência de trabalho é alta, o número de vezes de transmissão de energia em um determinado tempo é maior e a energia transmitida cada vez pode ser menor, o transformador utiliza menos materiais e o tamanho estrutural é pequeno . A visão de que o transformador tem energia de transmissão limitada e precisa usar alta frequência para aumentar a energia de transmissão é um equívoco de colocar a carroça na frente dos bois. Usar a modulação por largura de pulso (PWM) para alterar a energia de transmissão e a tensão do transformador é apenas um método de controle externo. Não apenas o transformador de alta frequência, mas também o transformador de baixa frequência podem ser usados. Também é um mal-entendido pensar que após o controle PWM, o modo de transmissão de energia do transformador de alta frequência e do transformador de baixa frequência é diferente, e o modo de mudança de tensão do transformador de alta frequência e do transformador de baixa frequência é diferente.

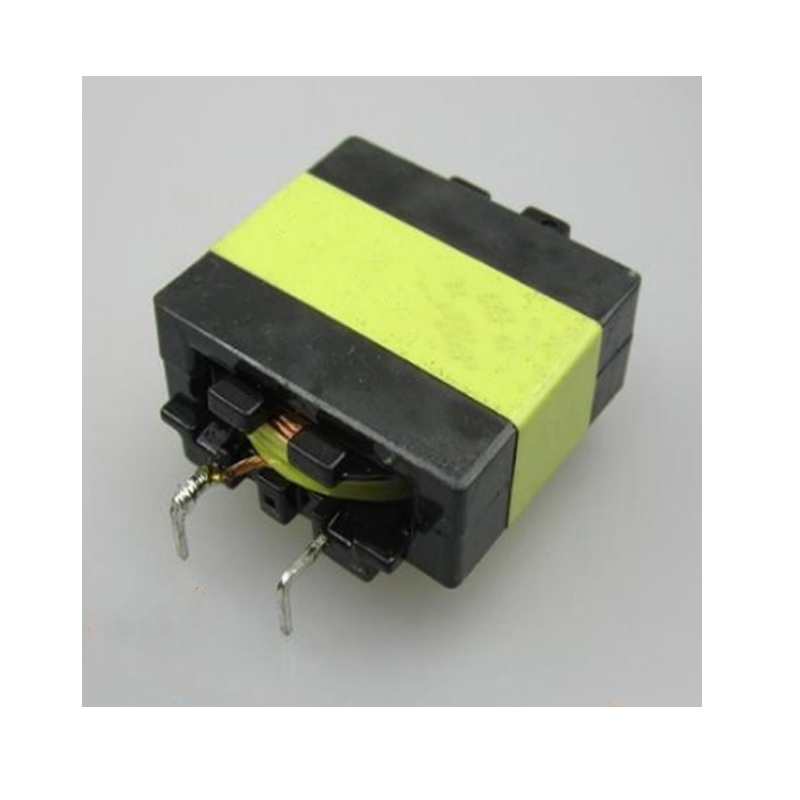

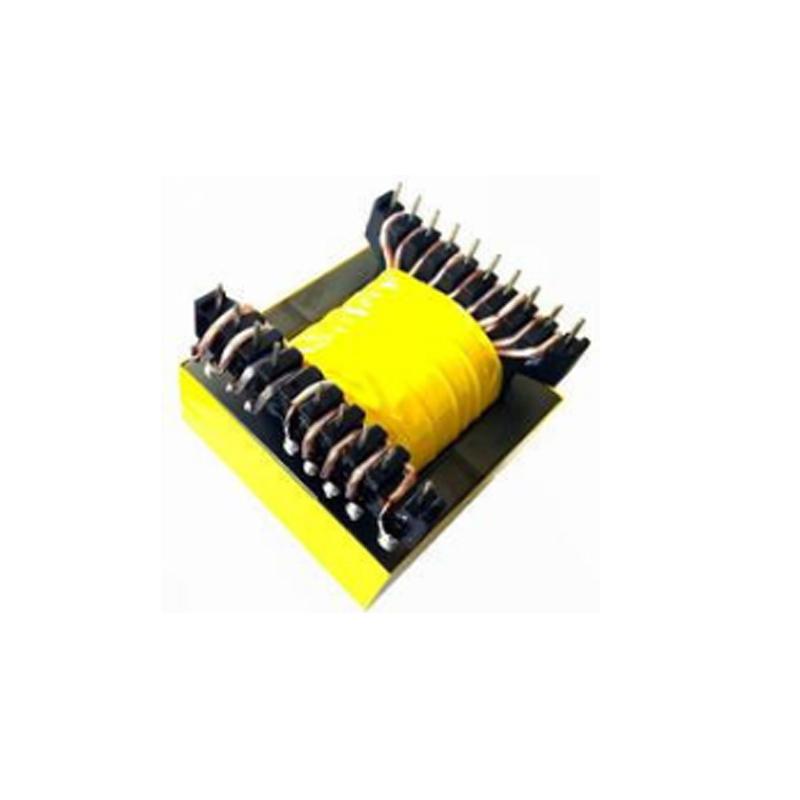

Em segundo lugar, descubra o que é um transformador eletrônico ? O transformador eletrônico é um transformador usado em circuitos eletrônicos e equipamentos eletrônicos. Se o escopo for ampliado, inclui transformadores, indutores, indutores mútuos e outros componentes eletromagnéticos utilizados em todos os circuitos eletrônicos e equipamentos eletrônicos. A eletrônica não se limita à eletrônica de potência (o termo mais comum na China é eletrônica de potência), mas também inclui eletrônica industrial, eletrônica de informação, eletrônica sem fio e microeletrônica. Embora os transformadores eletrônicos sejam diferentes dos transformadores de potência, eles não são diferentes dos transformadores de sinal de RF, nem estão limitados a "transformadores de potência em circuitos conversores de potência de comutação". O transformador de potência é apenas um dos transformadores eletrônicos. Se olharmos apenas para a taxa de sucesso do transformador eletrônico, será inevitavelmente uma prisão. Portanto, é um mal-entendido limitar os elétrons aos elétrons de potência e os transformadores eletrônicos aos transformadores de potência.

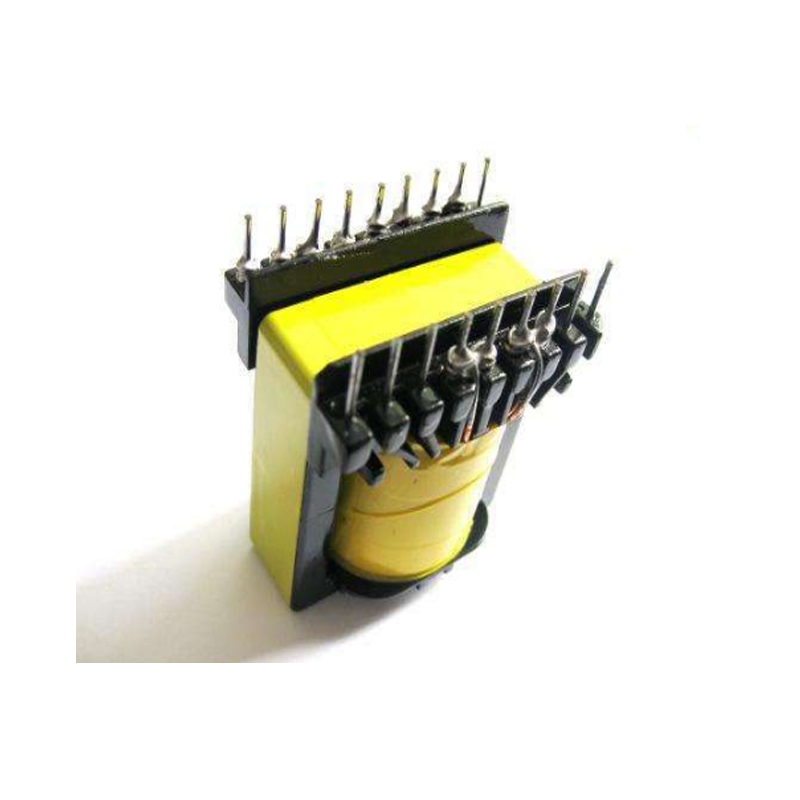

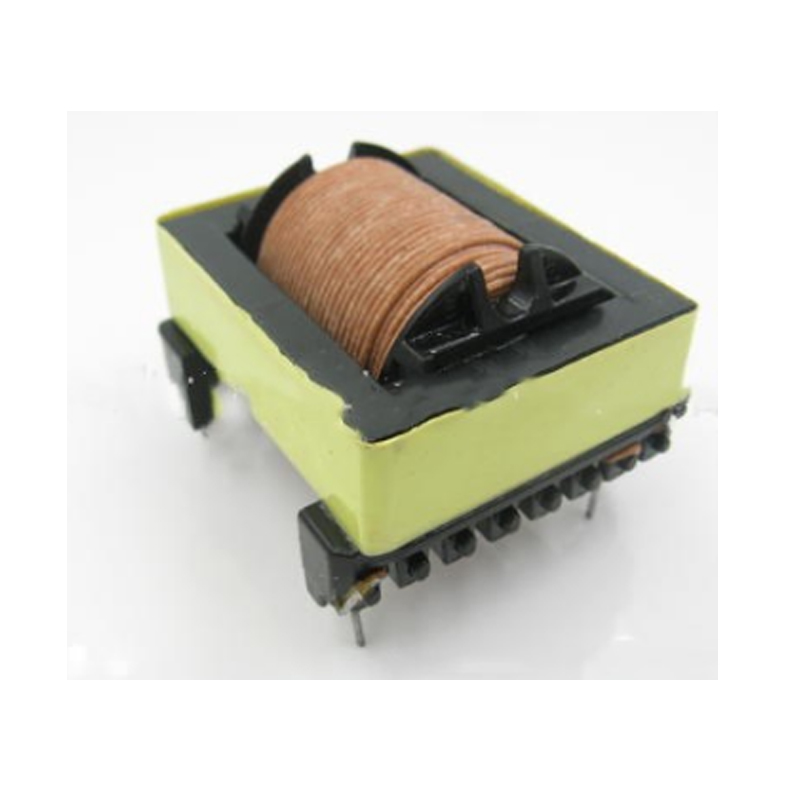

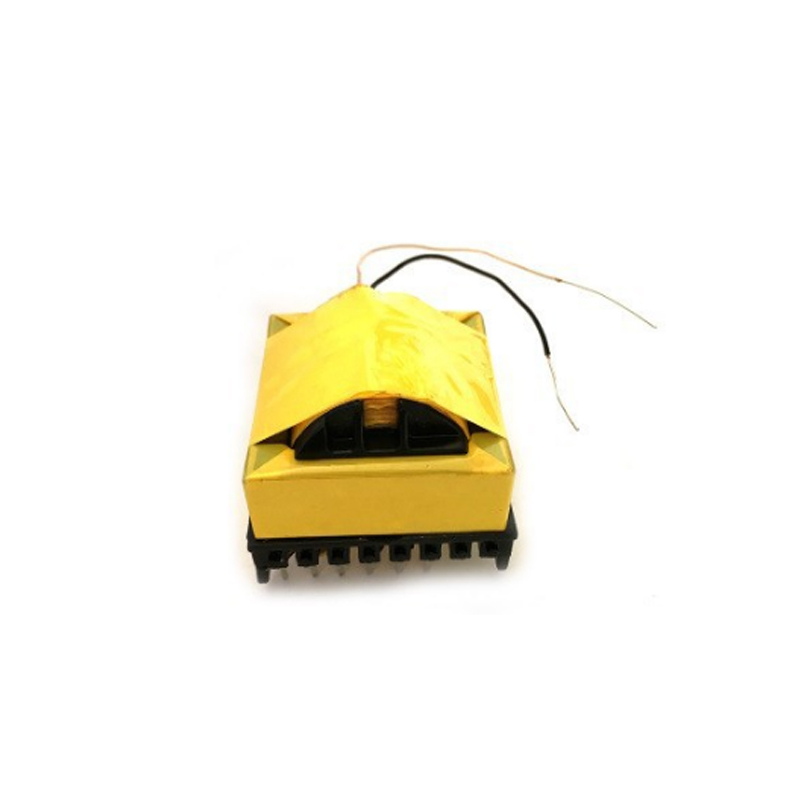

Novamente, descubra o que é um transformador eletrônico de alta frequência? Existe um ditado comum sobre a divisão da frequência de trabalho alta, média e baixa do transformador eletrônico, ou seja, a frequência de trabalho de 50 Hz ou 60 Hz é chamada de frequência de potência, ou abaixo dela é chamada de baixa frequência; 60 Hz a 20 kHz é chamada de frequência intermediária e 400 Hz é frequência intermediária, não frequência de potência; Acima de 20kHz é chamado de alta frequência . Por que escolher 20kHz como limite? Porque 20kHz é o limite superior da frequência de áudio, além do qual você não consegue ouvir ruído audível. Portanto, a frequência operacional excede 20kHz e é alta frequência de 20kHz a MHz e GHz. Existem dois mal-entendidos na formulação de "transformador eletrônico com faixa de frequência de aplicação de dezenas de kHz a vários megakhz": um é 20kHz, que é diferente de dezenas de kHz. Um deles tem alguns GHz, não alguns megakhz.

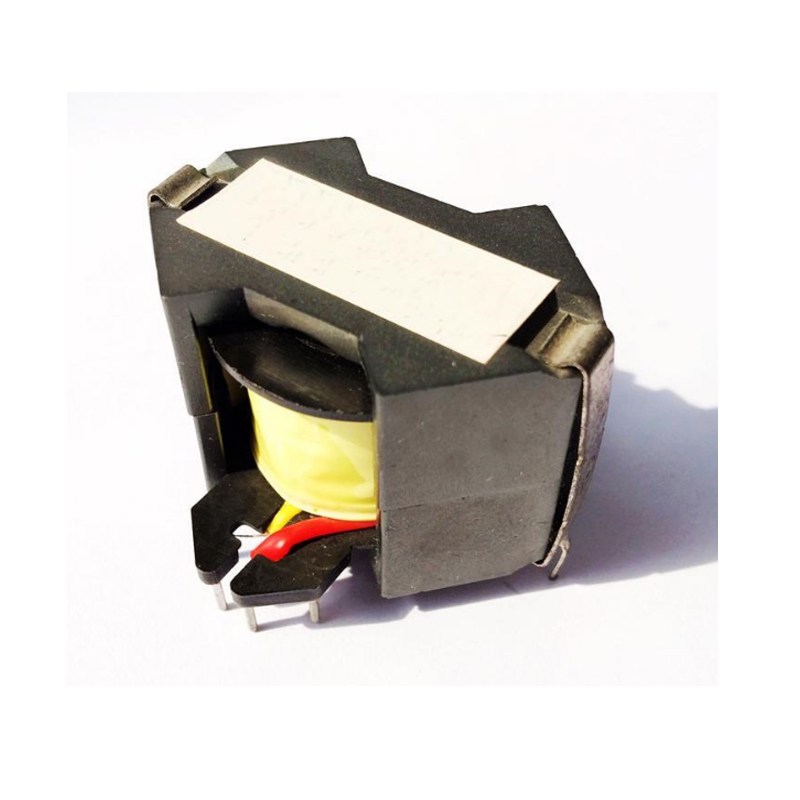

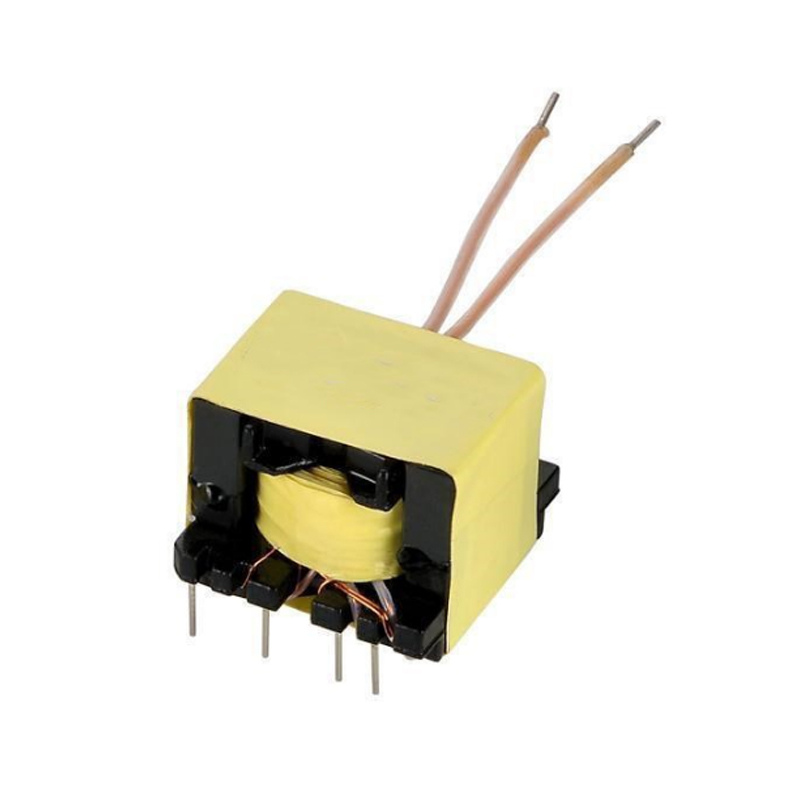

A alta frequência também pode ser dividida em frequência mais alta (20kHz ~ 50KHz), frequência média alta (50KHz ~ 200kHz), alta frequência (200kHz ~ 1MHz) e frequência ultra-alta (acima de 1MHz), mas todas pertencem à alta frequência , e eles não têm uma compreensão diferente de alta frequência devido às diferentes potências aplicáveis. É um mal-entendido que existam diferentes faixas de alta frequência sob diferentes potências.

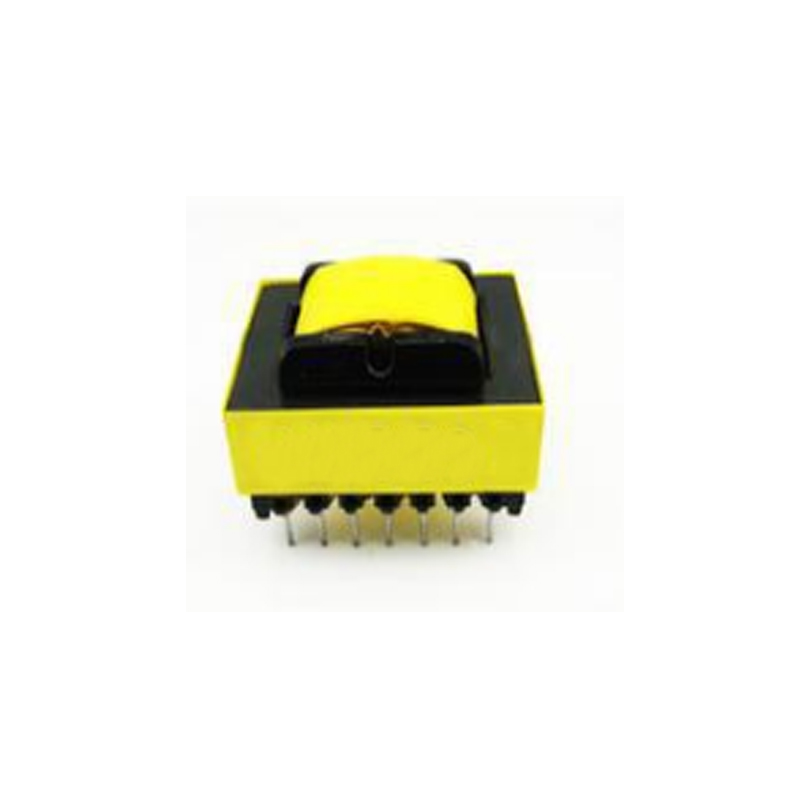

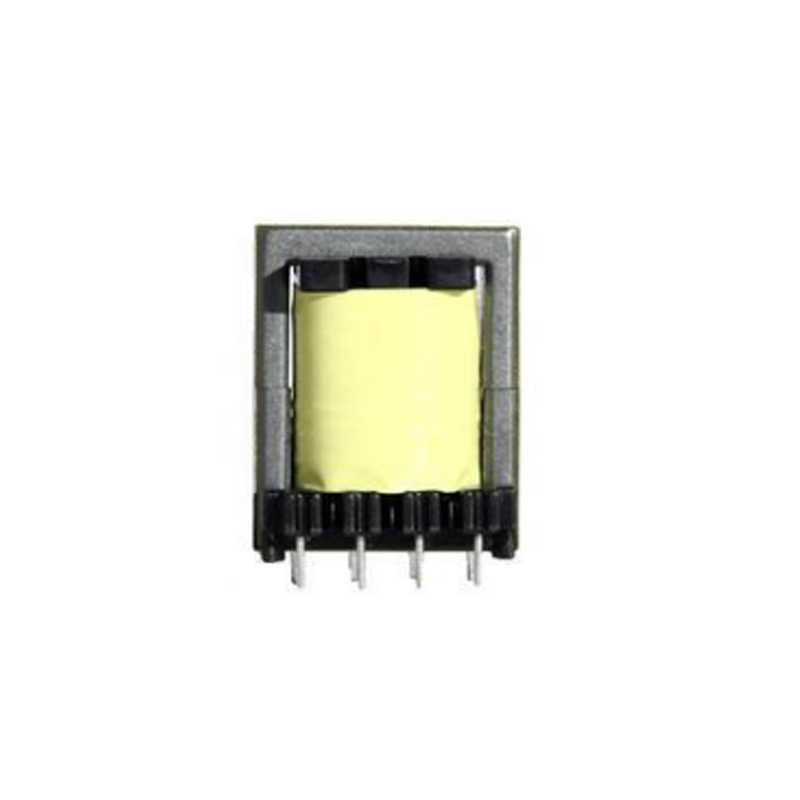

Estrutura geral do transformador eletrônico de alta frequência

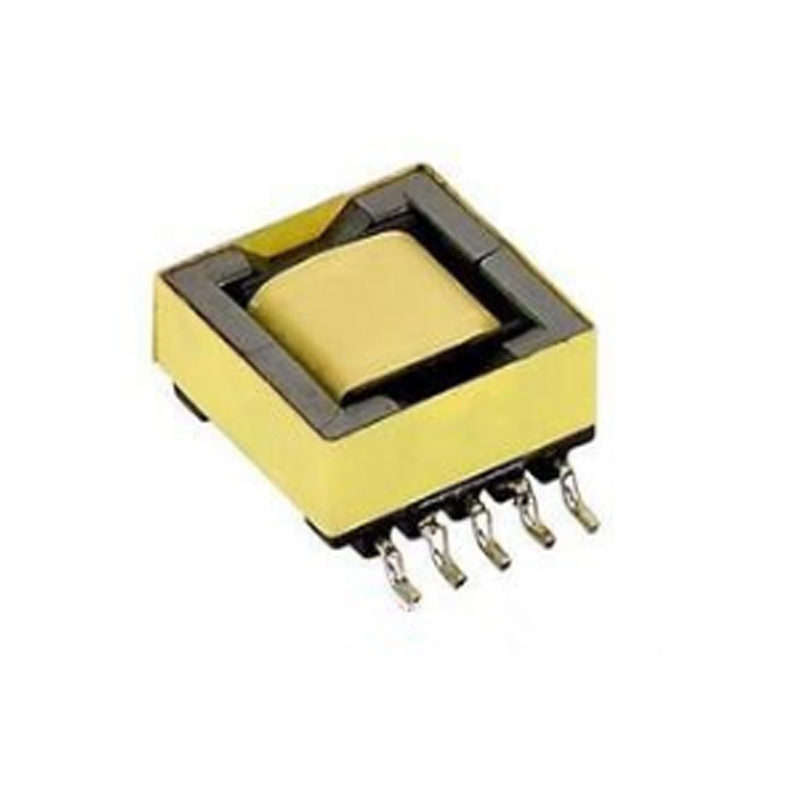

A fim de se adaptar aos equipamentos eletrônicos cada vez mais leves e curtos, a principal direção de desenvolvimento do transformador eletrônico de alta frequência é desenvolver da estrutura tridimensional à estrutura plana, estrutura do chip e estrutura do filme, de modo a formar geração após geração de novos transformadores eletrônicos de alta frequência : transformador plano, transformador de chip e transformador de filme . O desenvolvimento da estrutura geral do transformador eletrônico de alta frequência não apenas forma uma nova estrutura de núcleo magnético e estrutura de bobina e adota novos materiais, mas também traz uma nova direção de desenvolvimento para o processo de design e produção. Em termos de projeto, além de estudar a distribuição do campo eletromagnético de várias novas estruturas e como alcançar o projeto ideal, devemos também estudar vários problemas de estruturas multicamadas. Em termos de tecnologia de produção, devemos estudar vários novos métodos de processamento, de forma a garantir a consistência do desempenho e realizar a mecanização e automação da tecnologia de processamento.

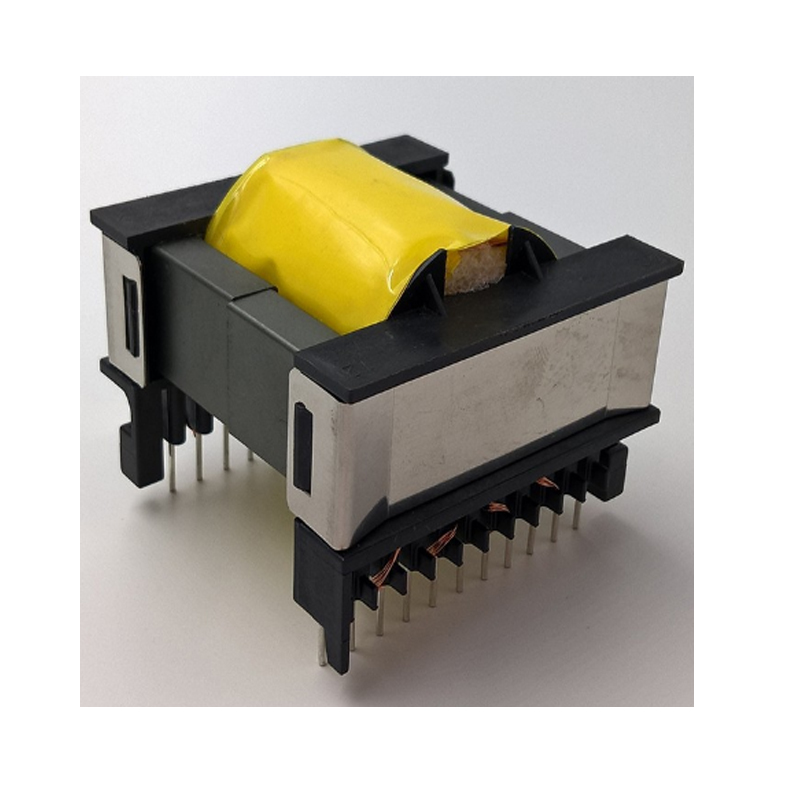

Em transformadores eletrônicos de alta frequência MHz, os transformadores Follow são usados cada vez mais em campos de aplicação. Discutir a estrutura, o método de projeto, o processo de fabricação e as características de aplicação do transformador de núcleo de ar também é sua direção de pesquisa e desenvolvimento. Além disso, a pesquisa de transformadores eletrônicos de alta frequência com novos princípios de funcionamento, como transformadores piezoelétricos, também é a direção do desenvolvimento. Após quase dez anos de pesquisa e desenvolvimento, os transformadores piezoelétricos foram aplicados em alguns campos.
Usar o computador para otimizar e projetar o esquema geral da estrutura é uma das principais direções de desenvolvimento de vários dispositivos eletrônicos. Claro, é também a principal direção de desenvolvimento do transformador eletrônico de alta frequência. Isso pode encurtar o tempo de projeto, reduzir o consumo de material, encurtar o ciclo de produção e reduzir o custo.
