O que é um sensor de nível?
O sensor de nível de líquido ( medidor de nível de líquido de pressão estática / transmissor de nível de líquido / sensor de nível de líquido / sensor de nível de água ) é um sensor de pressão para medir o nível de líquido. O transmissor de nível de líquido de entrada de pressão estática (medidor de nível de líquido) é baseado no princípio de que a pressão estática do líquido medida é proporcional à altura do líquido e adota elemento de detecção de silício difundido isolado avançado estrangeiro ou sensor de detecção de pressão de capacitor cerâmico para converter a estática pressão em sinal elétrico e, em seguida, em sinal elétrico padrão (geralmente 4 ~ 20mA / 1 ~ 5VDC) após compensação de temperatura e correção linear.
Os sensores de nível de líquido também podem ser divididos em vários tipos?
É dividido em duas categorias: uma é do tipo contato, incluindo pressão estática de flange único / transmissor de nível de líquido de pressão diferencial de flange duplo, transmissor de nível de líquido de esfera flutuante, transmissor de nível de líquido magnético, transmissor de nível de líquido de entrada, transmissor de nível de líquido de esfera flutuante interna elétrica, transmissor de nível de líquido flutuante elétrico, transmissor de nível de líquido capacitivo, transmissor de nível de líquido magnetostritivo, transmissor de nível de líquido servo, etc. O segundo tipo é o tipo sem contato, que é dividido em transmissor de nível de líquido ultrassônico, transmissor de nível de líquido por radar, etc.

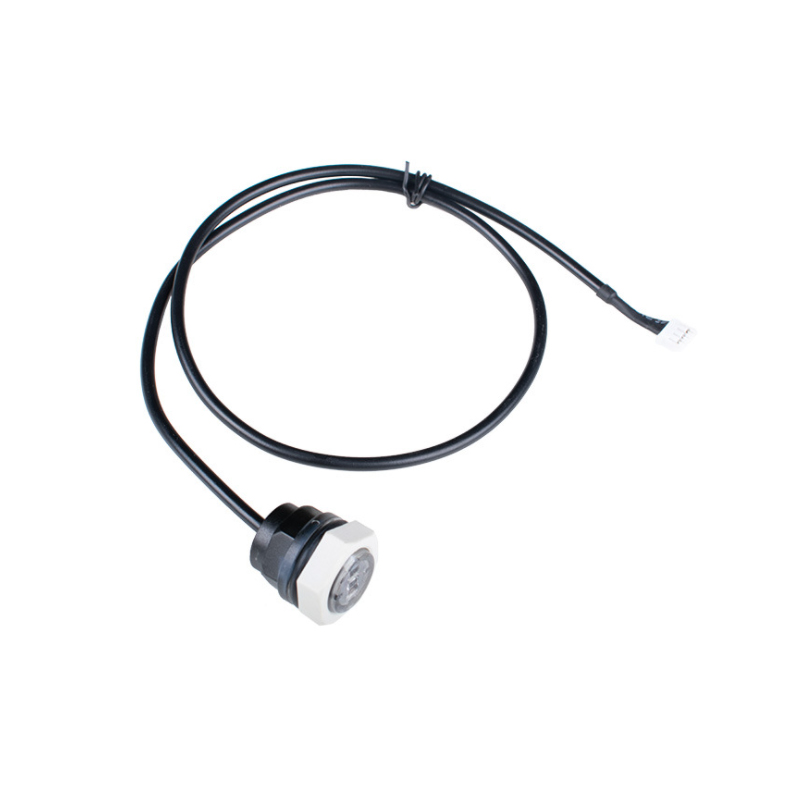

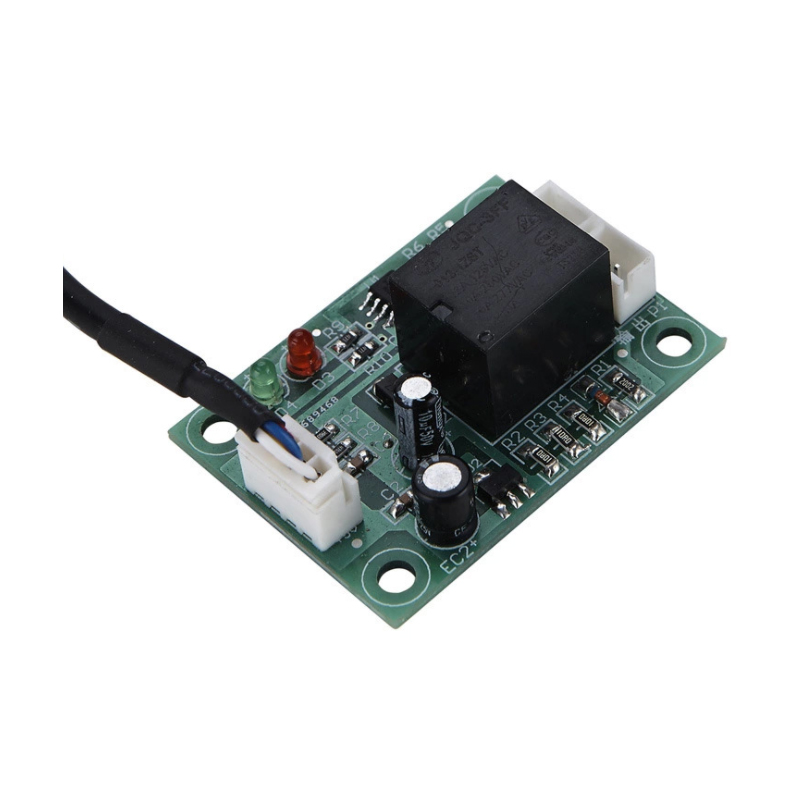

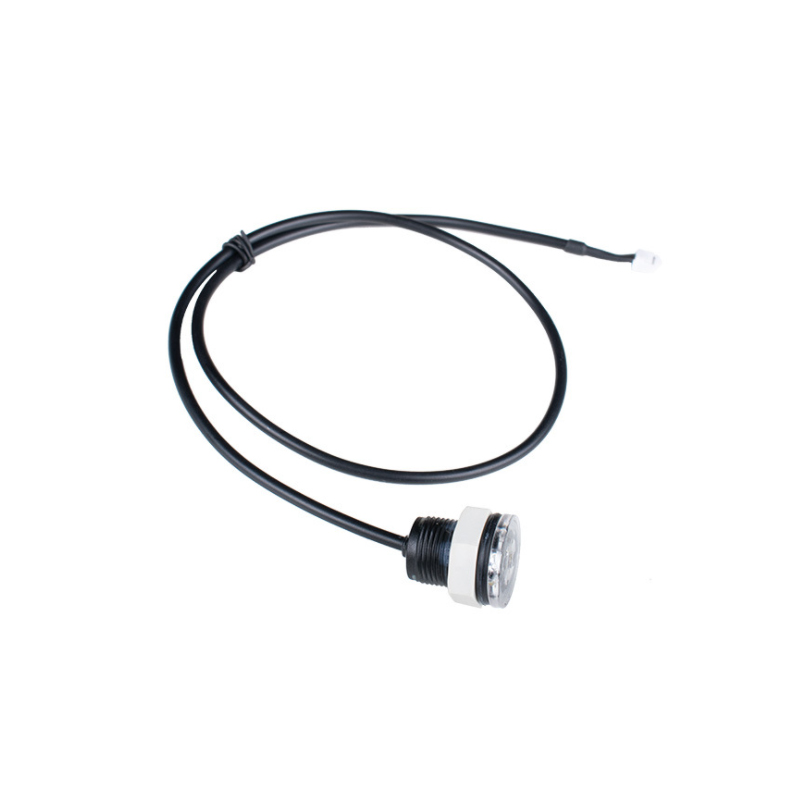

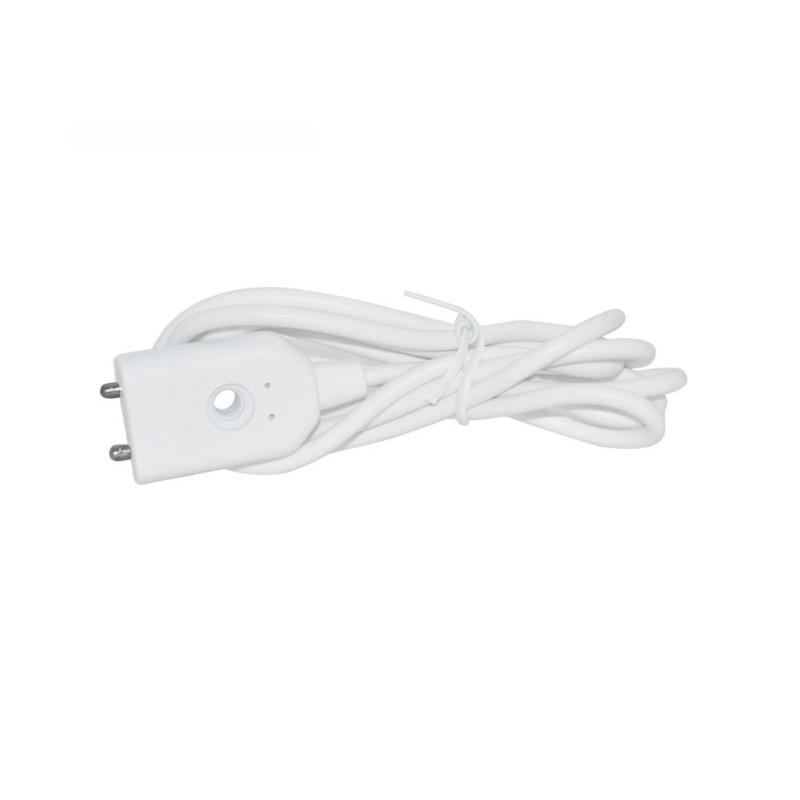

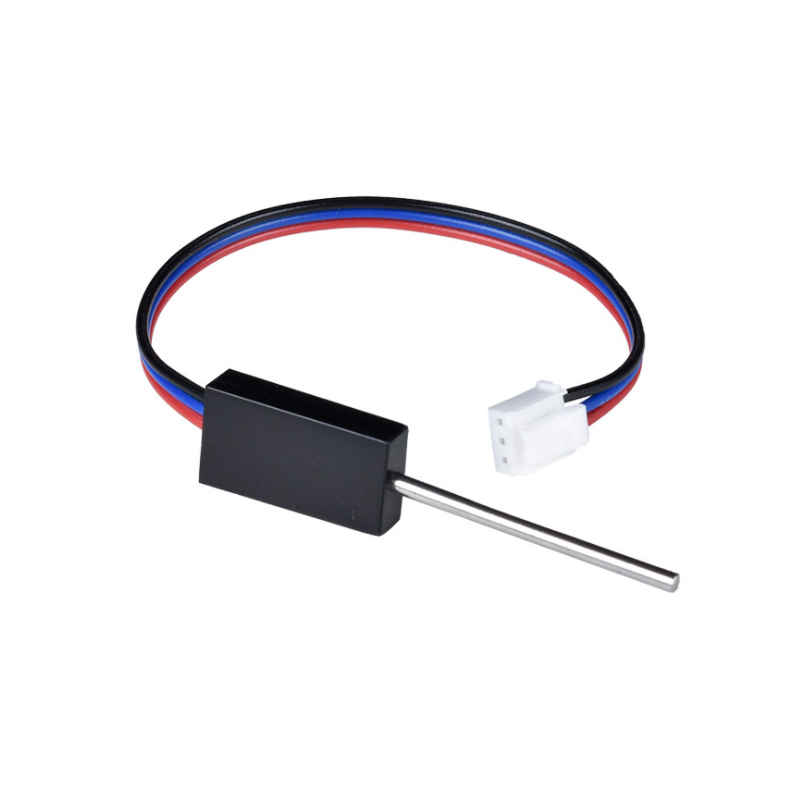

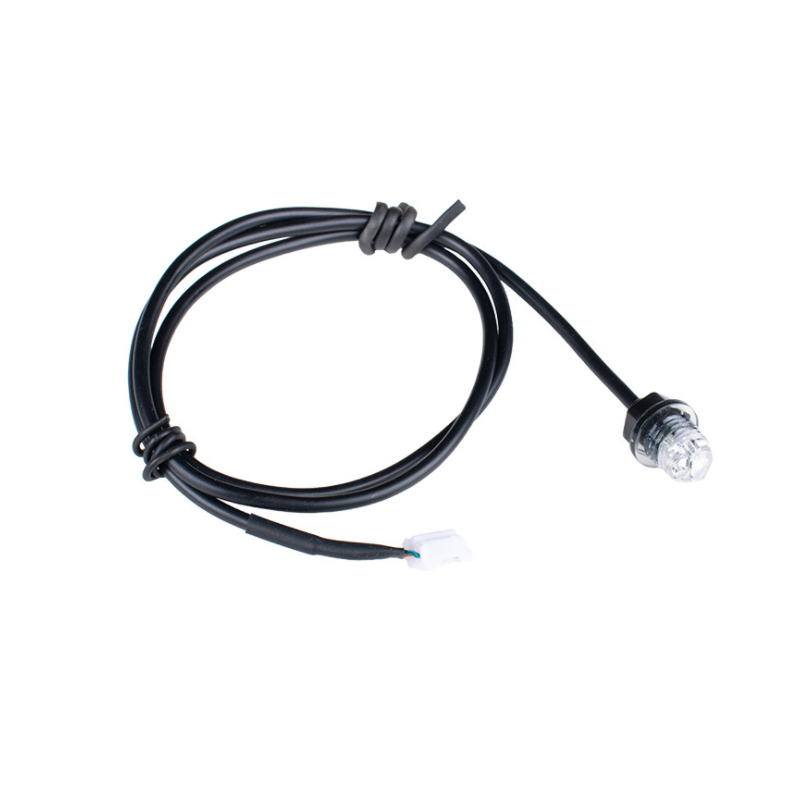

Sensor de nível de líquido
Transmissor de nível de líquido de entrada de pressão estática (medidor de nível de líquido) é adequado para medição de nível de líquido de vários meios em petroquímica, metalurgia, energia elétrica, farmacêutica, abastecimento e drenagem de água, proteção ambiental e outros sistemas e indústrias. Sua estrutura requintada, ajuste simples e modo de instalação flexível proporcionam conveniência para os usuários usarem facilmente. Modos de saída de sinal padrão como 4 ~ 20mA, 0 ~ 5V e 0 ~ 10mA são opcionais pelos usuários de acordo com suas necessidades. Usando o princípio da hidrostática A medição do nível de líquido é uma aplicação importante do sensor de pressão. São adotados o cabo especial com duto de ventilação no meio e tecnologia de vedação especial, que não só garante a estanqueidade do sensor, mas também conecta a câmara de pressão de referência com a pressão ambiente, de modo a garantir a alta precisão e alta estabilidade de a medida.
princípio de trabalho
Princípio da medição de pressão estática: quando o transmissor de nível de líquido é colocado em uma certa profundidade do líquido medido, a pressão no nível de líquido do sensor é a seguinte: Ρ = ρ. g. H + Po, onde:
P: Pressão no nível de líquido do transmissor
ρ: Densidade líquida medida
g: Aceleração gravitacional local
Po: pressão atmosférica acima do nível do líquido
H: Profundidade do líquido no transmissor
Ao mesmo tempo, a pressão do líquido é introduzida na câmara de pressão positiva do sensor através do guia de ar de aço inoxidável e, em seguida, a pressão atmosférica Po no nível do líquido é conectada à câmara de pressão negativa do sensor para compensar o Po na parte de trás do sensor,
Faça a pressão medida pelo sensor: ρ . g. H, obviamente, a profundidade do nível do líquido pode ser obtida medindo a pressão P.
Recursos funcionais
◆ boa estabilidade, a estabilidade a longo prazo do grau completo e da posição zero pode atingir 0,1% FS/ano. O desvio de temperatura é inferior a 0,1% FS na faixa de temperatura de compensação de 0 ~ 70 ℃ e inferior a 0,3% FS em toda a faixa de temperatura de trabalho permitida.
◆ possui circuitos de proteção reversa e de limitação de corrente. Durante a instalação, os pólos positivo e negativo são invertidos, o que não danificará o transmissor. Em caso de anormalidade, o transmissor limitará automaticamente a corrente dentro de 35mA.
◆ estrutura sólida, sem peças móveis, alta confiabilidade e longa vida útil.
◆ instalação conveniente, estrutura simples, economia e durabilidade.
Principais parâmetros técnicos
Processo: capacitor cerâmico de silício de difusão, capacitor de safira opcional. Tipo split, tipo integrado, opcional, faixa de medição: 0 --- 0,5 --- 200m, saída: 4 --- 20mA (sistema de 2 fios), fonte de alimentação: 7,5 --- 36VDC, 24vdccbm-2100 / cbm- Recomenda-se um medidor de nível de líquido com pressão estática de entrada 2700, que é confiável, anticorrosivo e equipado com unidade de medição de cerâmica, e é usado para medição de nível de água purificada, esgoto e salmoura. O transmissor de nível de líquido tipo divisão de entrada Gy500 adota núcleo piezoresistivo de silício difundido, estrutura toda em aço inoxidável 316 e o invólucro adota design isolado à prova de explosão. O medidor de nível de líquido do tipo entrada é adequado principalmente para medição e controle de nível de líquido de rios, níveis de águas subterrâneas, reservatórios, torres de água e contêineres. O circuito adota isolamento e amplificação de sinal, design de interferência de corte de frequência (forte capacidade anti-interferência, proteção contra raios), proteção contra sobretensão, proteção limitadora de corrente, resistência ao impacto, anticorrosão, etc.] principais parâmetros técnicos: b] meio de medição : água, óleo e outros tipos de pressão de líquidos: pressão manométrica, pressão absoluta (nenhuma pressão manométrica padrão é necessária)]
b] Faixa: 0 ~ 300m faixa intermediária precisão abrangente opcional: 0,1% Sinal de saída FS: 4 ~ 20mA (sistema de dois fios), 0 ~ 5V, 1 ~ 5V 0 ~ 10V (sistema de três fios) tensão de alimentação: 12 ~ Temperatura média 36VDC: - 30 ~ 60 ℃ temperatura ambiente: - 40 ~ 85 ℃ desvio de temperatura zero: ≤± 0,05% FS ℃ desvio de temperatura de faixa: ≤± 0,05% FS ℃ temperatura de compensação: 0 ~ 70 ℃ sobrecarga de segurança: 150% FS limite de sobrecarga: 200% Frequência de amostragem FS: ≤ 2ms capacidade de carga: (tipo de corrente) 250 ~ 1425 Ω (tipo de tensão) ≥ 2K Ω grau de vedação: IP68 desempenho de estabilidade a longo prazo: 0,1% FS / ano impacto de vibração: dentro da vibração mecânica frequência de 20 Hz ~ 1000 Hz, a alteração de saída é inferior a 0,1% Conexão mecânica FS (interface rosqueada): tipo de entrada (submersa)] tamanho do produto (mm): b]
Coloque o transmissor de nível de líquido dividido em operação
⊙ componentes sensíveis isolados e de alta precisão importados dos Estados Unidos são selecionados, com desempenho confiável
⊙ pressão manométrica ou medição de pressão absoluta
⊙ largura do intervalo: 1mh2o ~ 200mh2o
⊙ saída: 4 ~ 20mA ou 0 ~ 5V
⊙ tensão de alimentação: 24VDC (12 ~ 36VDC), tipo de saída MV é corrente constante 1,5madc ou tensão constante 12VDC
⊙ alta precisão, melhor que 0,2% FS
⊙ 100% à prova d'água e à prova de umidade, grau de proteção IP68
⊙ função de circuito completo, ajuste conveniente

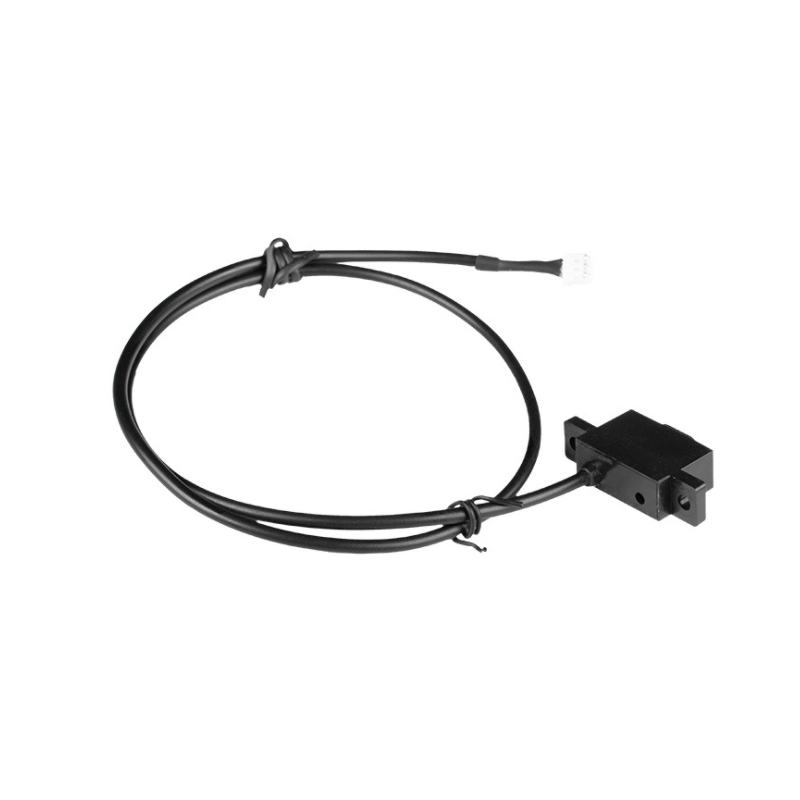

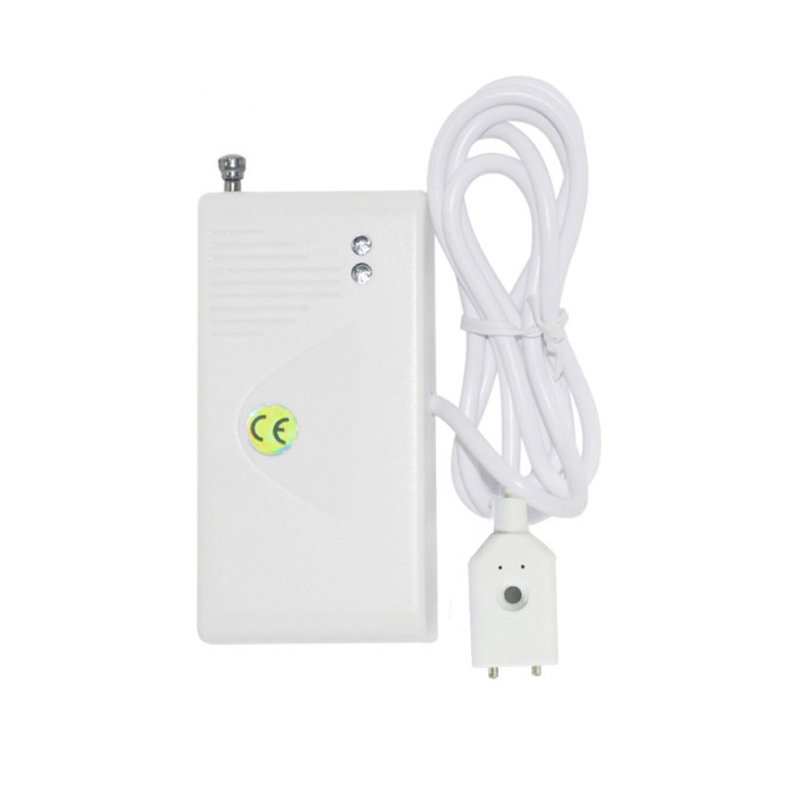

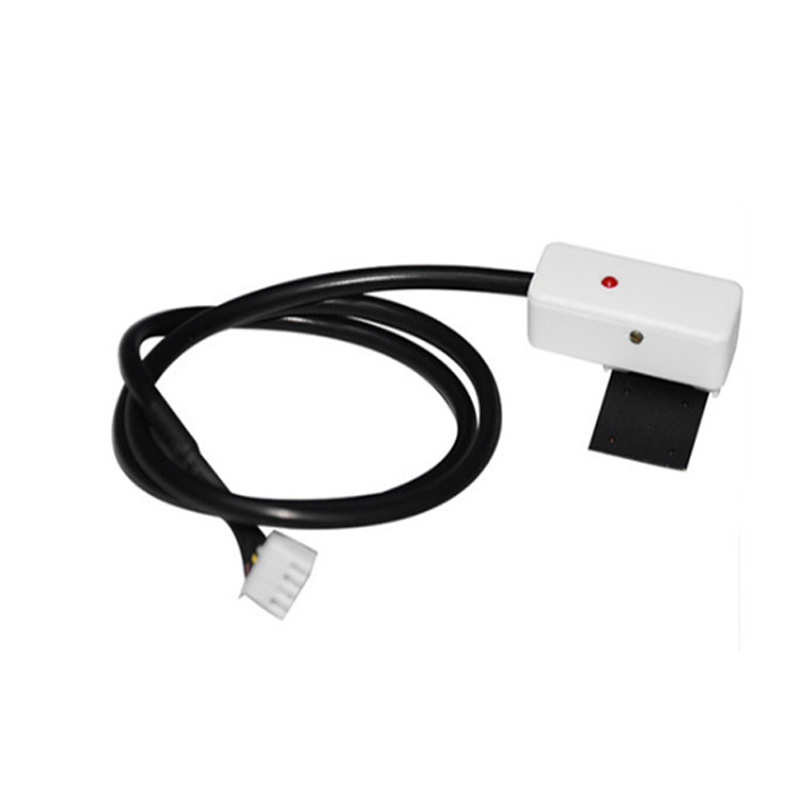

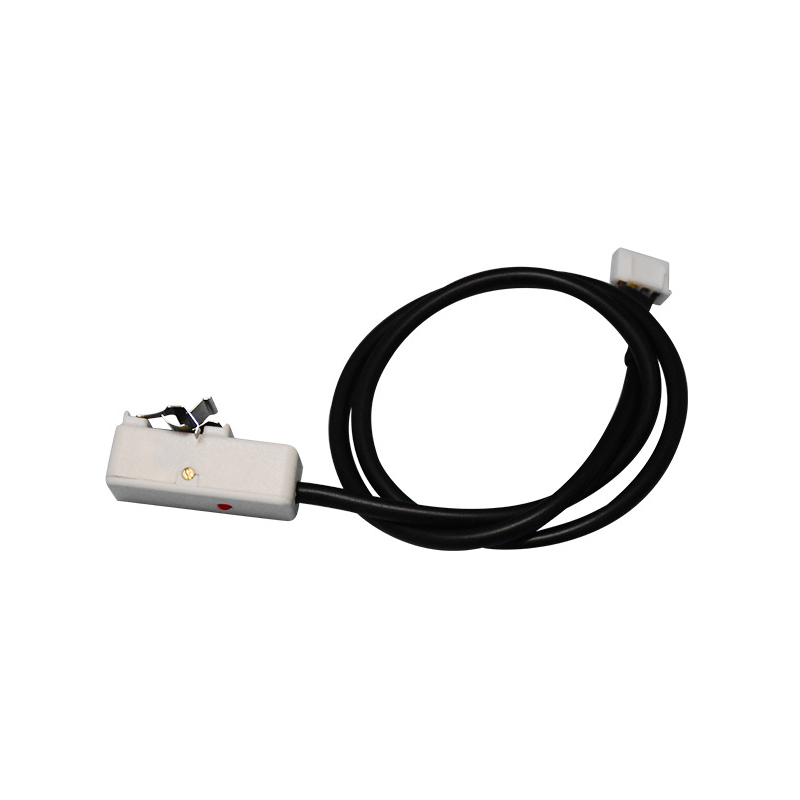

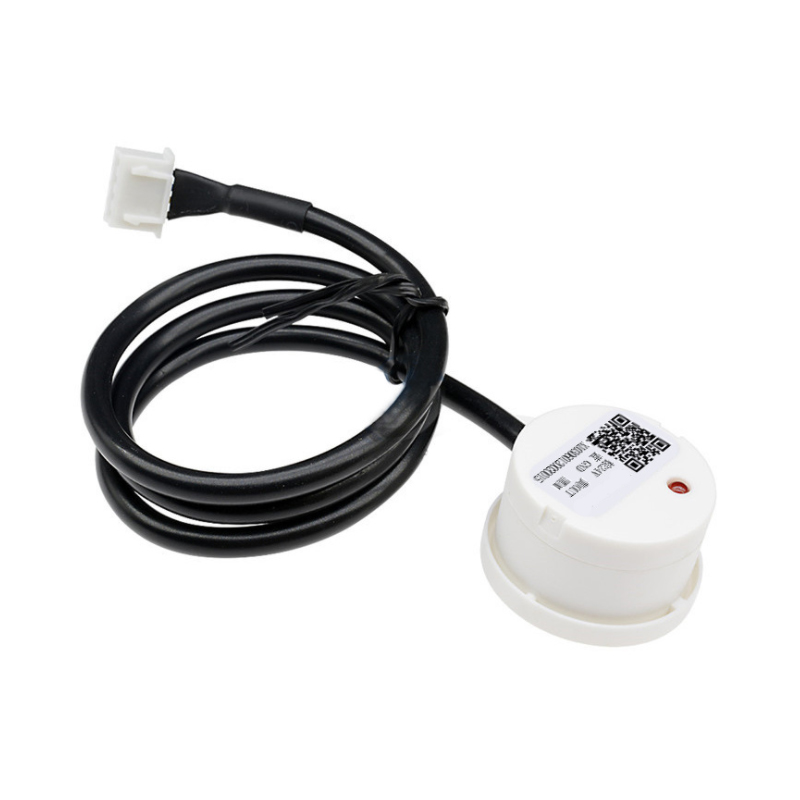

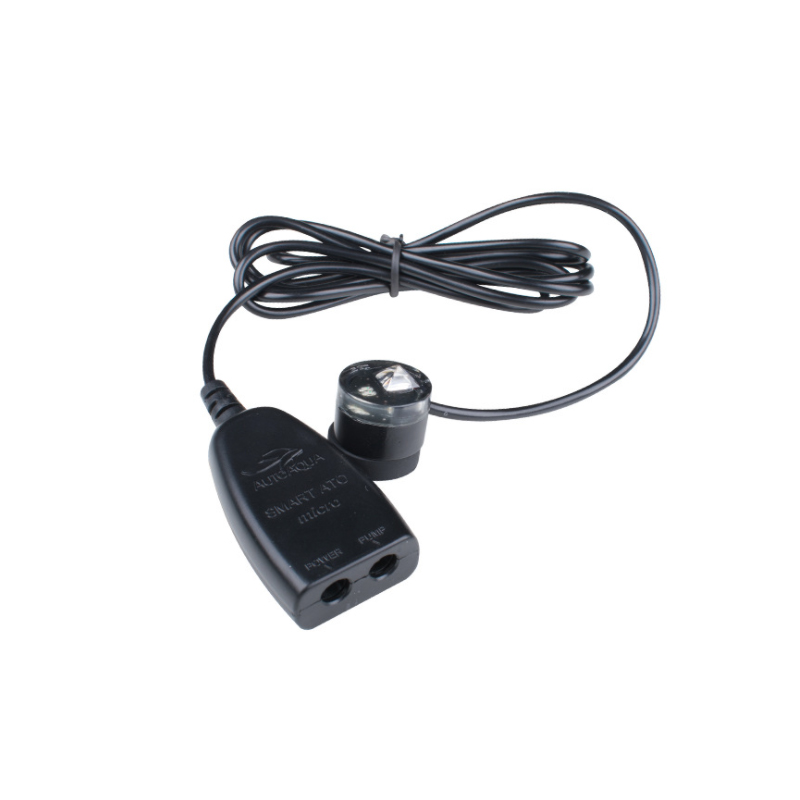

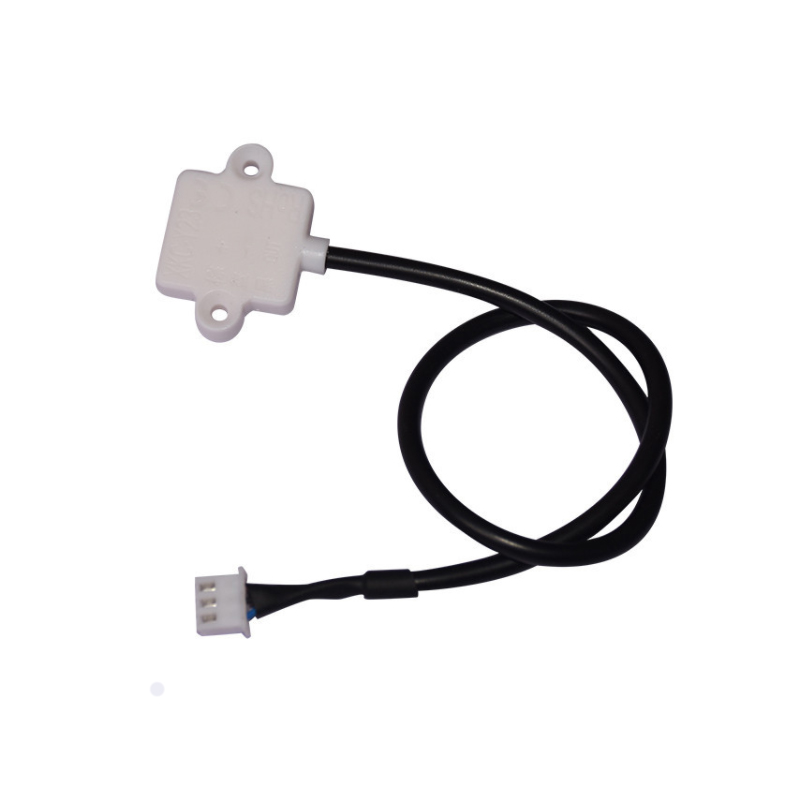

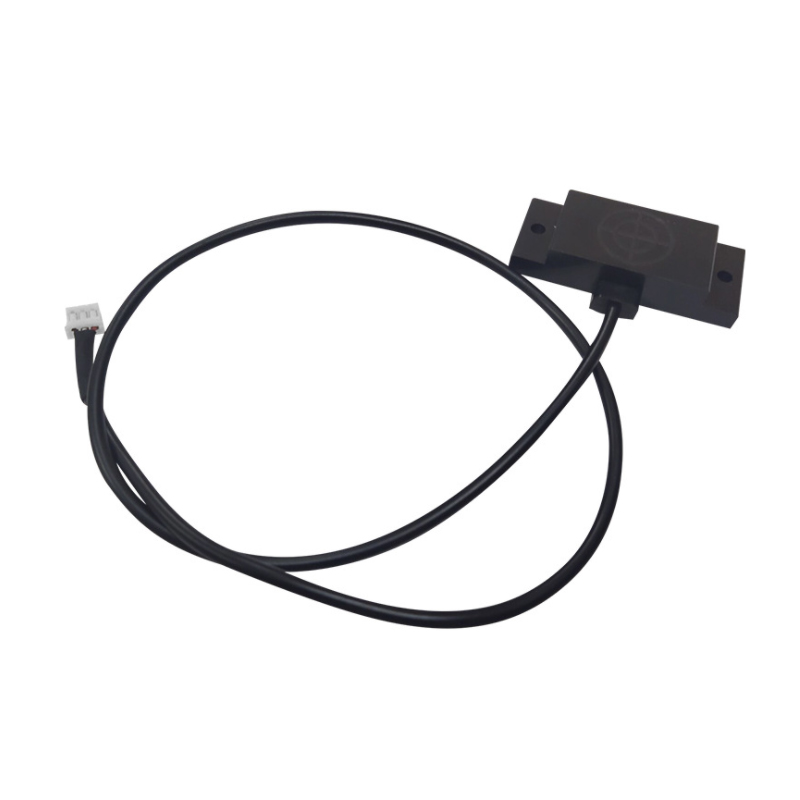

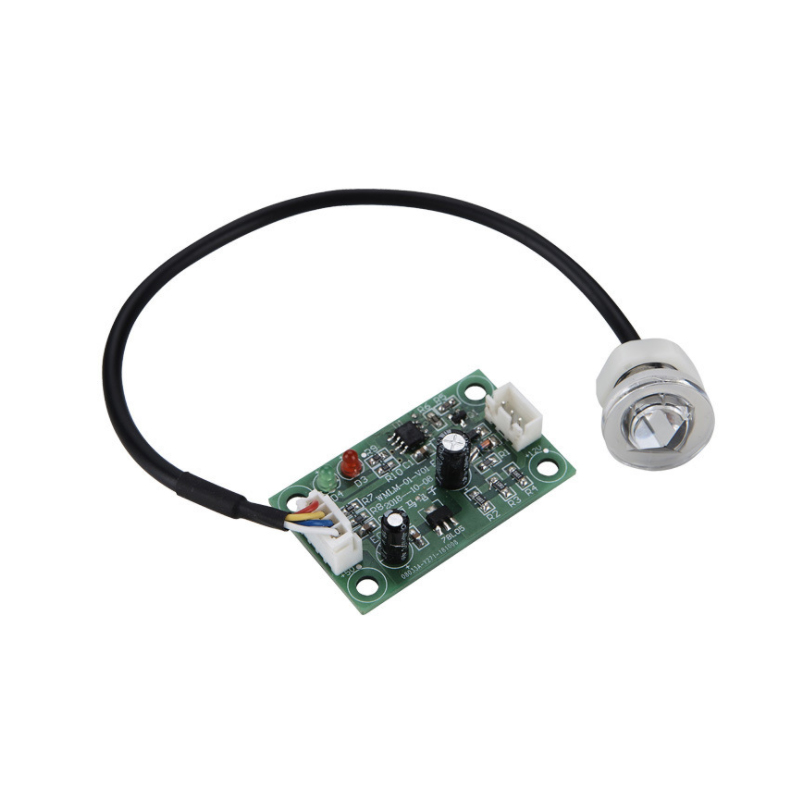

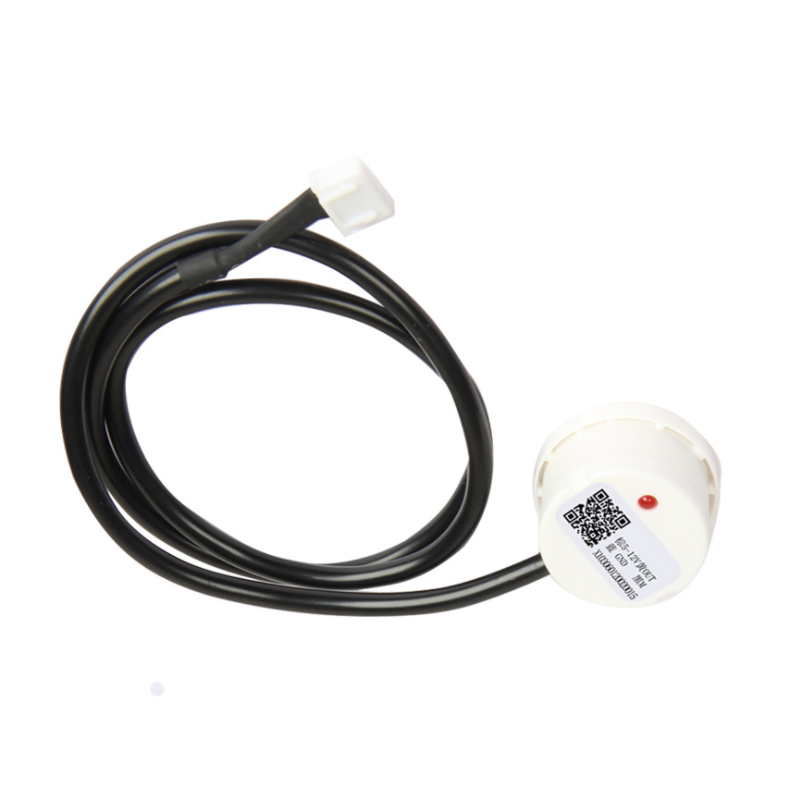

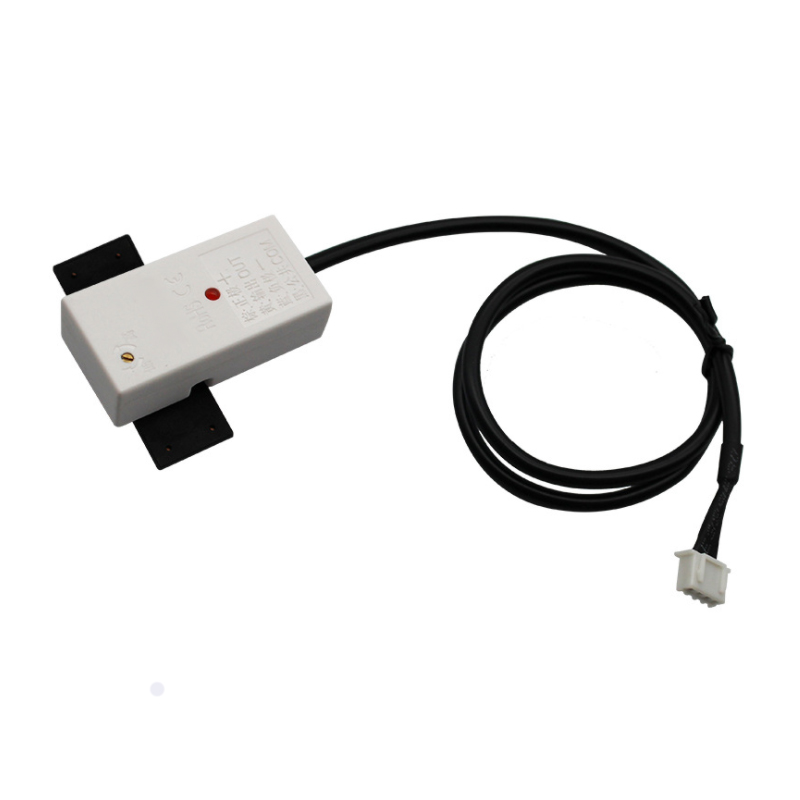

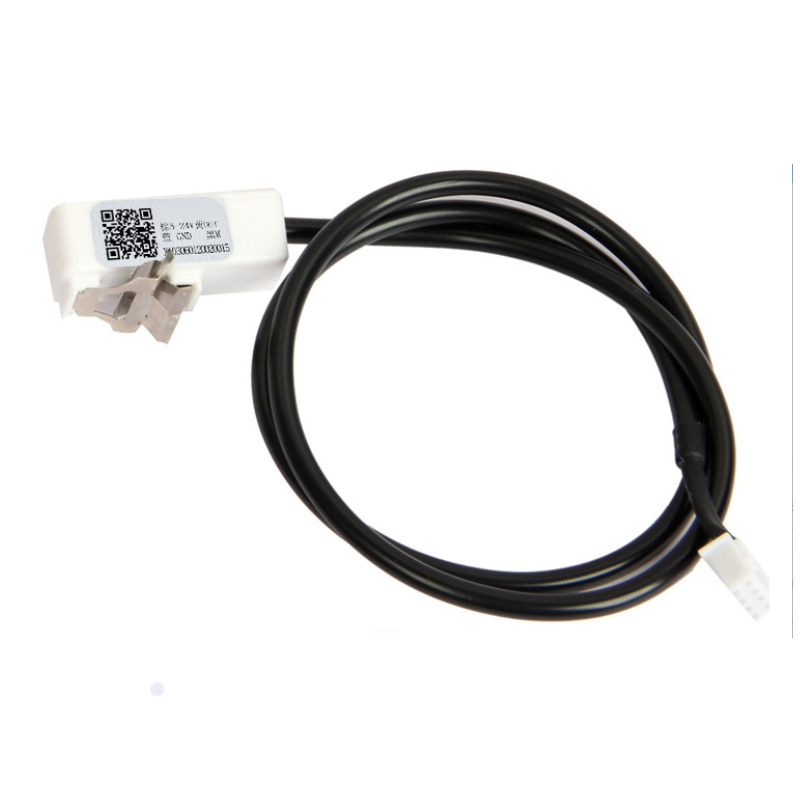

Qual é o princípio de funcionamento do sensor de nível de líquido sem contato fbelec?
A distância entre o sensor e o objeto medido é calculada pelo tempo de transmissão e recepção do sinal. Como a velocidade de propagação no ar é certa e a distância entre o sensor de nível de líquido e o fundo do recipiente é certa, o nível de líquido do objeto medido pode ser conhecido.
O sensor de nível de líquido é um sensor de pressão para medir o nível de líquido. O transmissor de nível de líquido de entrada de pressão estática (medidor de nível de líquido) é baseado no princípio de que a pressão estática do líquido medida é proporcional à altura do líquido.
Adote sensor de silício difundido isolado avançado estrangeiro ou sensor de pressão de capacitor de cerâmica para converter a pressão estática em sinal elétrico e, em seguida, converta-o em sinal elétrico padrão (geralmente 4 ~ 20mA / 1 ~ 5VDC) por meio de compensação de temperatura e correção linear.
