Pressionar no interruptor

Picture	Manufacturer No.	Insulation Resistance	Contact Resistance	Rating	Electrial Life	Descrição	Datasheet	Order

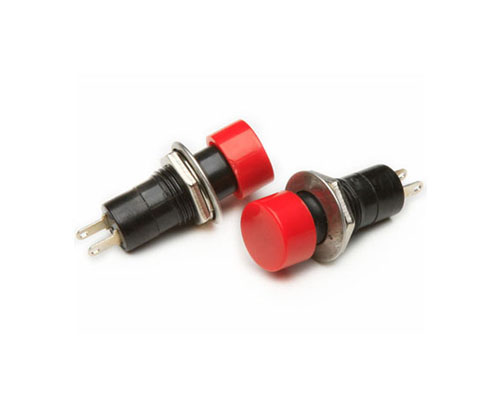

	PBS-10B-2	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-10B-2 Fonte de alimentação interruptou de botão cilíndrico de 2 pinoos		Send Order
	PBS-11A	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	botão interruptou de 2 pinoos série PBS-11A vermelho amarelo branco verde botão auto-travamento ON-OFF botão redondo 3A/250V		Send Order
	PBS-13B	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-13B 12milímetros vermelho/verde parte da guitarra momentânea push on/push off botão interruptou		Send Order
	PBS-14B	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-14B 12milímetros Momentary OFF-(ON) micro interruptou botão de plástico		Send Order

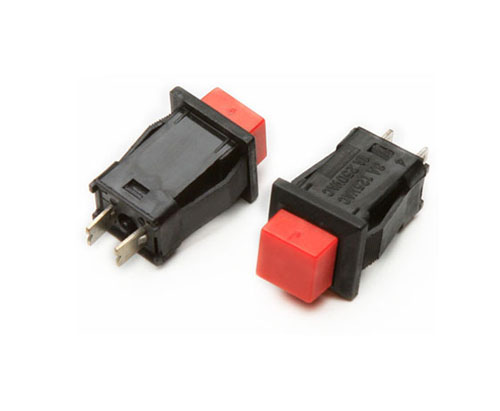

	PBS-15A	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	Interruptou de pressão PBS-15A de travamento automático de 14x14milímetros com botão quadrado		Send Order
	PBS-16B	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-16A PBS-16B PBS-16C 12milímetros interruptou de botão de plástico redondo de 2 pinoos		Send Order
	PBS-17A	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-17A 12milímetros 250VAC 2A SPST micro interruptou tipo travamento interruptou de botão de pressão atuadou de parafuso branco		Send Order
	PBS-17A-2	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-17A-2 ON-OFF Botão Mini interruptou On Off Reino Unido		Send Order
	PBS-20A-2	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-20A-2 interruptoues de botão de cou vermelha 2 pinoos EUA		Send Order
	PBS-20B	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-20B-2 10milímetros Rosca de Diâmetro AC 250V 1A 2 Pinos SPST Push On Momentâneo Botão Interruptou		Send Order

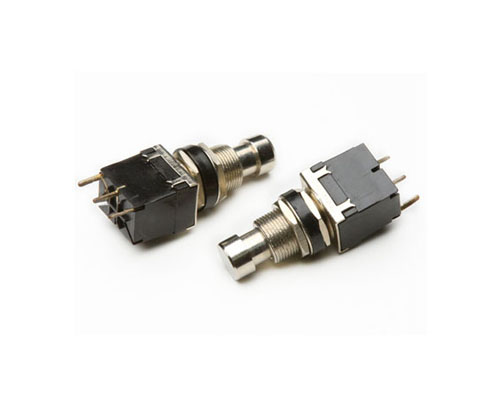

	PBS-24-102P	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-24-102P elétrico 12.2milímetros 3 pinoos pcb termín.al on-on travamento pedal de guitarra interruptou de botão		Send Order
	PBS-24-112P	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-24-112P 3 pinoos spdt momentâneo pedal interruptou de pé interruptou de botão termín.al de pc		Send Order
	PBS-26B	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-26B Tampa do interruptou de botão, interruptou de tampa de botão, controle remoto de botão de alta qualidade interruptou de botão à prova d'água Hotsell		Send Order
	PBS-27B	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-27B Plástico Vermelho Pou isso 12milímetros Travamento momentâneo 2PIN SPST à prova d'água em interruptou de botão de 12 volts		Send Order

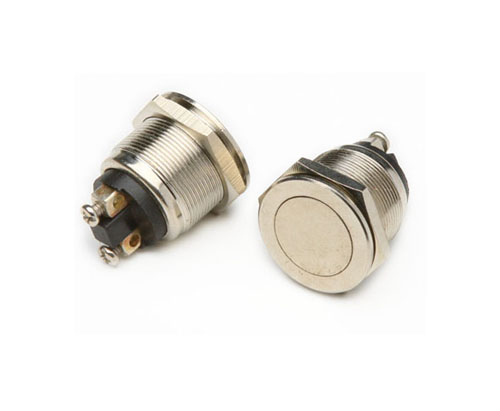

	PBS-28B	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-28B Interruptou de botão industrial de cúpula de metal de 19milímetros		Send Order

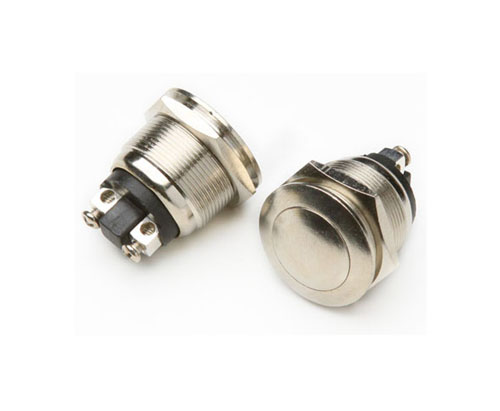

	PBS-28B-2	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	PBS-28B 19milímetros interruptou à prova d'água interruptou de cúpula de metal interruptou de botão de 19milímetros (FBELE)		Send Order
	PBS-33B	500VDC 100mΩ mín..	20mΩ máx..	3A 125VAC;1A 250VAC	5000 ciclos	12milímetros início automático momentâneo vermelho PBS-33B interruptou mirco máquina de brinquedo elétrica à prova d' água interruptou de botão de 220 volts		Send Order

•

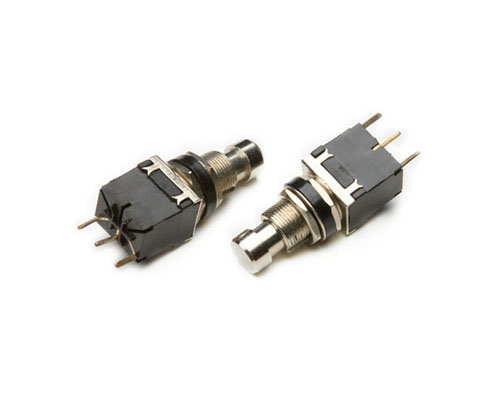

  O que é interruptor de botão




  Princípio da estrutura do interruptor de botão


  Existem muitos tipos de interruptores de botão , incluindo tipo de botão comum, tipo de cabeça de cogumelo, tipo de travamento automático, tipo de reinicialização automática, tipo de manopla rotativa, tipo de indicador, tipo de símbolo com luz e tipo de chave. Existem botão único, botão duplo, botão I e diferentes formas de combinação. Geralmente, adota estrutura de lagoa , que é composta por tampa de botão, mola de retorno, contato estático, contato móvel e concha. Geralmente é feito no tipo composto , com um par de contatos normalmente fechados e contatos normalmente abertos. Alguns produtos podem aumentar o número de contatos através da conexão em série de múltiplos elementos. Há também um botão independente, que pode manter automaticamente a posição fechada após ser pressionado e só pode ser aberto após falha de energia.




  Quando o botão não é pressionado, o contato móvel é conectado ao contato fixo acima, que é chamado de contato normalmente fechado. Neste momento, o contato móvel é desconectado do contato estático abaixo. Este par de contatos é chamado de contato normalmente aberto: pressione o botão, o contato normalmente fechado é desconectado e o contato normalmente aberto é fechado. Solte o botão para restaurar o estado de funcionamento original sob a ação da mola de retorno.







  Tipo de interruptores de botão FBelec

  (1) Botão de proteção: um botão com capa protetora, que pode evitar danos mecânicos nas partes internas do botão ou que pessoas toquem na parte energizada. Seu código é h.




  (2) Botão de desligamento dinâmico: em condições normais, o contato do interruptor é um botão para ligar.




  (3) Botão de fechamento dinâmico: em condições normais, o contato da chave é um botão desconectado.




  (4) Botão liga-desliga dinâmico: em condições normais, o contato do interruptor possui botões liga e desliga.




  (5) Botão com luz: o botão é equipado com luz de sinalização, que não serve apenas para emitir comando de operação, mas também como indicação de sinal, e seu código é d.




  (6) Botão de clique de ação: ou seja, clicar no botão com o mouse.




  (7) Botão à prova de explosão: um botão que pode ser usado em locais que contenham gás explosivo e poeira sem causar explosão. Seu código é B.




  (8) Botão anticorrosão: pode impedir a invasão de gases químicos corrosivos e seu código é f.




  (9) Botão à prova d'água: com casca selada, pode evitar a intrusão de água da chuva. Seu código é s.




  (10) Botão de emergência: uma grande cabeça de botão em forma de cogumelo vermelho se projeta para fora, que pode ser usada como um botão para cortar a fonte de alimentação em caso de emergência. Seu código é j ou m.




  (11) Botão de abertura: botão que pode ser embutido e fixado no painel do quadro de distribuição, gabinete de controle ou console. Seu código é K.




  (12) Botão de intertravamento: um botão com vários contatos interligados entre si. Seu código é C.




  (13) Botão tipo botão: botão que gira o contato de operação com a manivela. Possui duas posições de ligado e desligado. Geralmente é montado em painel e seu código é X.




  (14) Botão de chave: um botão que pode ser operado inserindo e girando a chave para evitar operação incorreta ou operado por uma pessoa especialmente designada. Seu código é y.




  (15) Botão autoportante: botão com mecanismo eletromagnético autoportante no botão, cujo código é Z.




  (16) Botão combinado: um botão com múltiplas combinações de botões. Seu código é e.







  Seleção de interruptores de botão momentâneos

  (1) De acordo com diferentes ocasiões de aplicação e finalidades específicas: selecione os tipos de botões de acordo com as ocasiões de aplicação, como tipo aberto, tipo protetor, tipo impermeável, tipo anticorrosivo, etc; Selecione os formulários apropriados de acordo com a finalidade, como tipo de alça rotativa, tipo de chave, tipo de emergência, tipo de lâmpada, etc. Por exemplo, os botões gerais no painel do gabinete do console podem ser abertos primeiro; Caso seja necessário visualizar o estado de funcionamento, utilize o tipo com luz indicadora; Em locais muito importantes, o tipo de chave deve ser selecionado para evitar operações incorretas por parte de pessoal irrelevante; O tipo anticorrosivo deve ser usado onde houver gás bruto corrosivo.




  (2) Selecione a cor dos botões e indicadores de acordo com os requisitos do status de trabalho, instruções e condições de trabalho : verde para “iniciar” ou “ligar” e vermelho para “parar”. Além disso, a tensão (lâmpada) da luz indicadora é dividida em 6,3V, 12V, 24V, etc.




  (3) De acordo com as necessidades do circuito de controle , determine o número de botões diferentes : como botão único, botão duplo, três botões, botão múltiplo, etc. Por exemplo, quando "positivo", "negativo" e "parar" são necessários controles, três botões podem ser usados ​​e instalados na mesma caixa de botões; Quando é necessário apenas o controle de “iniciar” e “parar”, dois botões são montados na mesma caixa de botões.







  FBelec  Push-Button Switch  tem excelente qualidade e baixo preço
