O que é resistência, resistor elétrico?
O resistor é geralmente chamado diretamente de resistência na vida diária. É um elemento limitador de corrente. Depois que o resistor é conectado no circuito, o valor da resistência do resistor é fixo, geralmente dois pinos, o que pode limitar a corrente através do ramal conectado a ele. Um resistor cuja resistência não pode ser alterada é chamado de resistor fixo. Aqueles com resistência variável são chamados de potenciômetros ou resistores variáveis. O resistor ideal é linear, ou seja, a corrente instantânea que passa pelo resistor é diretamente proporcional à tensão instantânea aplicada. Resistor variável para divisão de tensão. Um ou dois contatos metálicos móveis são pressionados firmemente no resistor exposto. A posição do contato determina a resistência entre qualquer extremidade do resistor e o contato. Resistores enrolados。
A tensão terminal tem uma relação funcional definida com a corrente, o que reflete a capacidade de converter energia elétrica em outras formas. É representado pela letra R e a unidade é Ohm Ω . Dispositivos reais, como lâmpadas, fios de aquecimento, resistores, etc. podem ser expressos como elementos resistores.
O valor da resistência do elemento de resistência está geralmente relacionado à temperatura, material, comprimento e área da seção transversal. A grandeza física que mede a resistência afetada pela temperatura é o coeficiente de temperatura, que é definido como a porcentagem do valor da resistência quando a temperatura aumenta 1 ℃. A principal característica física da resistência é transformar energia elétrica em energia térmica. Pode-se dizer também que é um elemento consumidor de energia, e a corrente passa por ele para produzir energia interna. A resistência geralmente desempenha o papel de divisão de tensão e derivação em um circuito. Para sinais, tanto os sinais CA quanto os CC podem passar por resistores. Resistores de filme de carbono e metal。
Qual é a classificação de resistência?
Classificação por características de volt-ampere
Para a maioria dos condutores, a resistência permanece quase constante a uma determinada temperatura. Este tipo de resistência é chamada de resistência linear. A resistência de alguns materiais obviamente muda com a corrente (ou tensão), e sua característica VA é uma curva. Este tipo de resistência é chamada de resistência não linear. Sob a ação de uma determinada tensão (ou corrente), a relação entre tensão e corrente é a resistência estática no ponto de trabalho, e a inclinação na curva característica VA é a resistência dinâmica. A expressão de características de resistência não lineares é complexa, mas estas relações não lineares têm sido amplamente utilizadas em circuitos eletrônicos.
Classificação por material

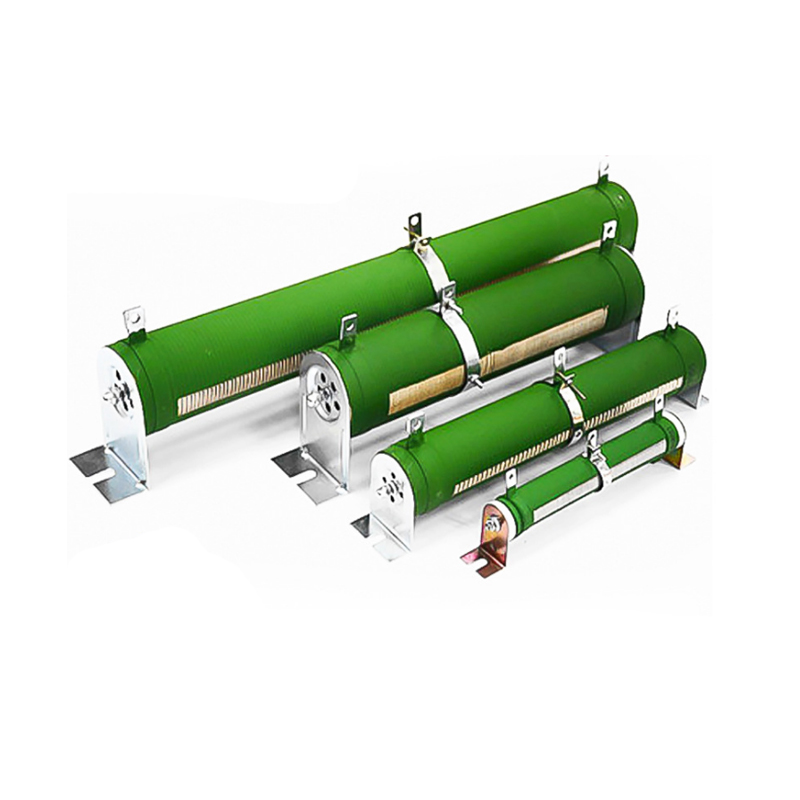

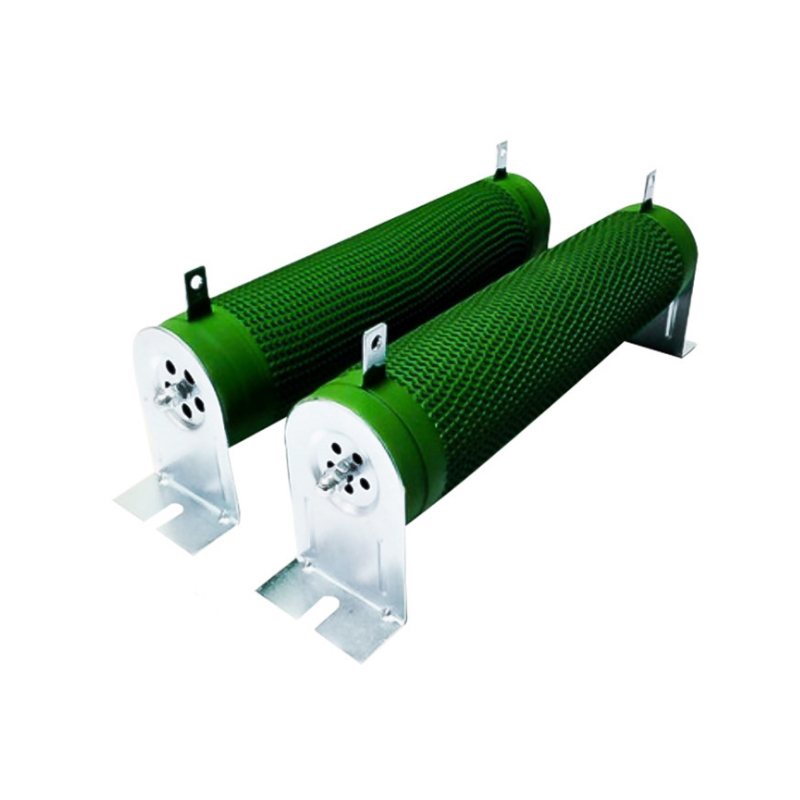

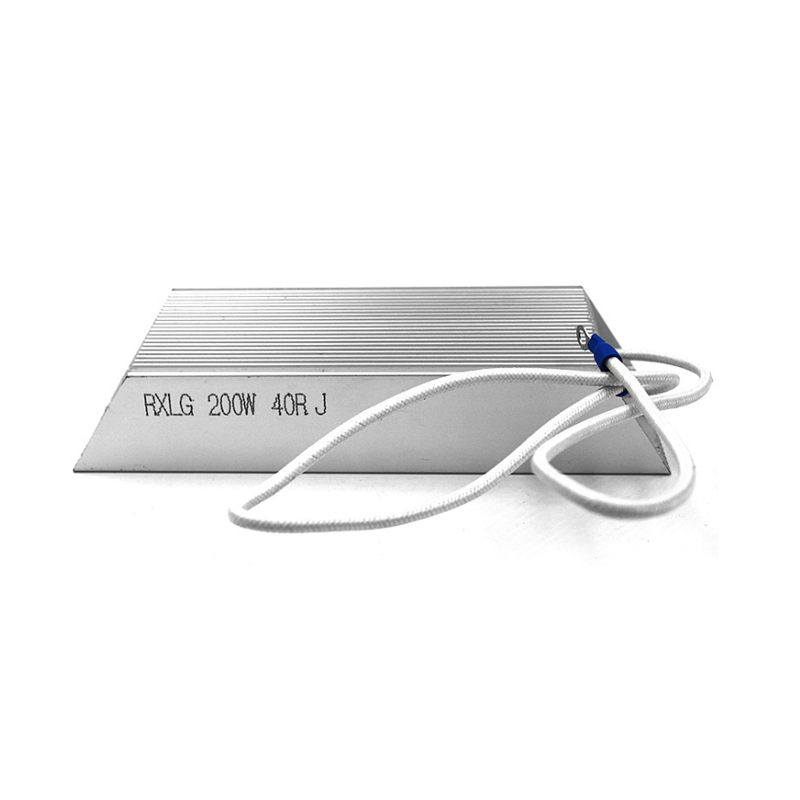

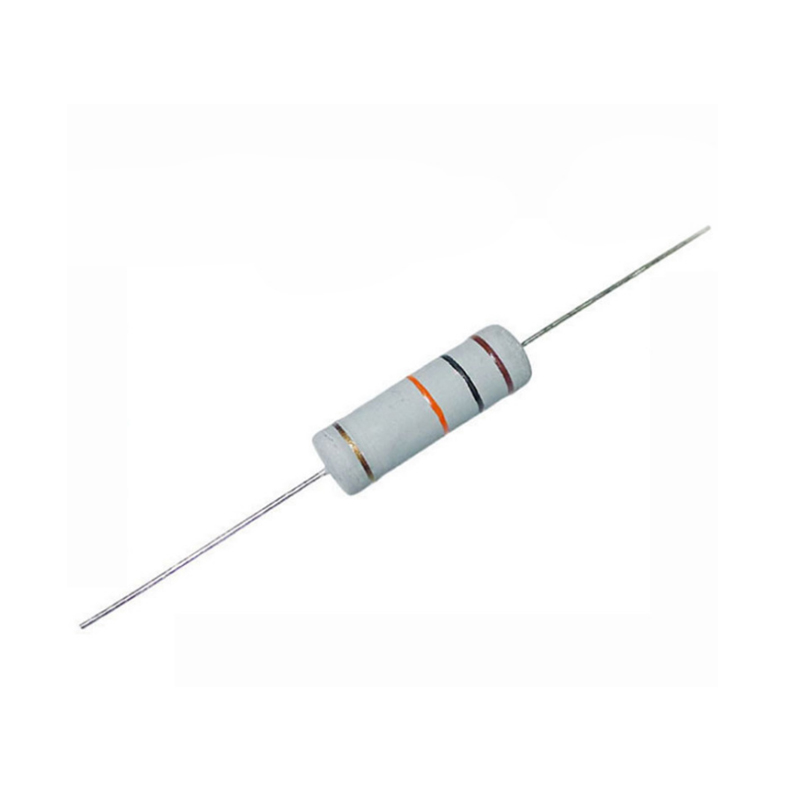

a. O resistor de fio enrolado é formado enrolando o fio de resistência. O resistor é feito de fio de liga de alta resistência enrolado no esqueleto de isolamento e a parte externa é revestida com camada de isolamento de esmalte resistente ao calor ou tinta isolante. A resistência do enrolamento tem coeficiente de baixa temperatura, alta precisão de resistência, boa estabilidade, resistência ao calor e resistência à corrosão. É usado principalmente como resistência de precisão de alta potência. Suas desvantagens são o baixo desempenho em alta frequência e a grande constante de tempo.
b. O resistor sintético de carbono é feito de carbono e plástico sintético.

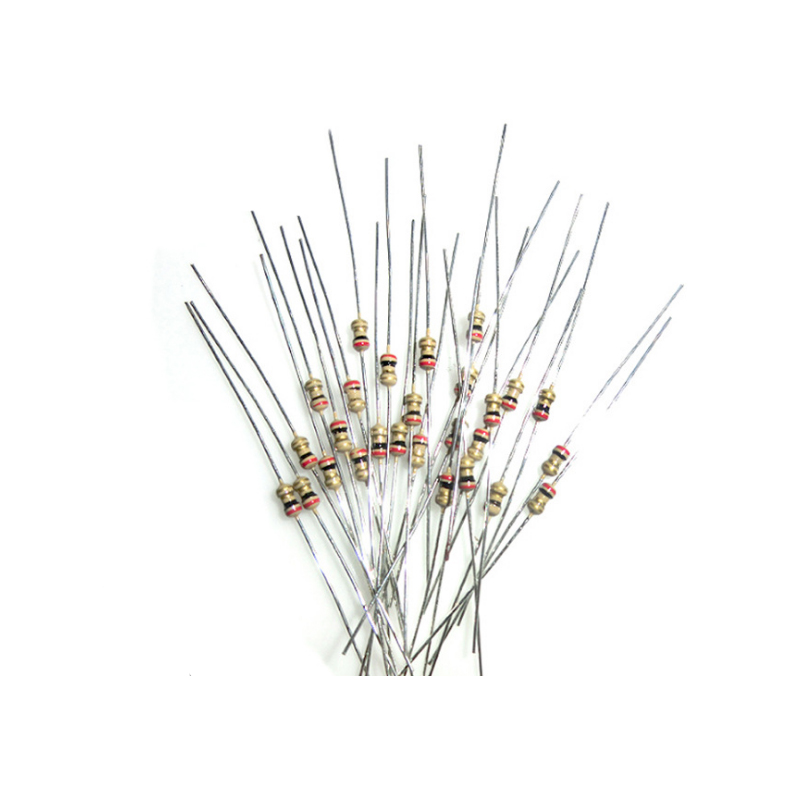

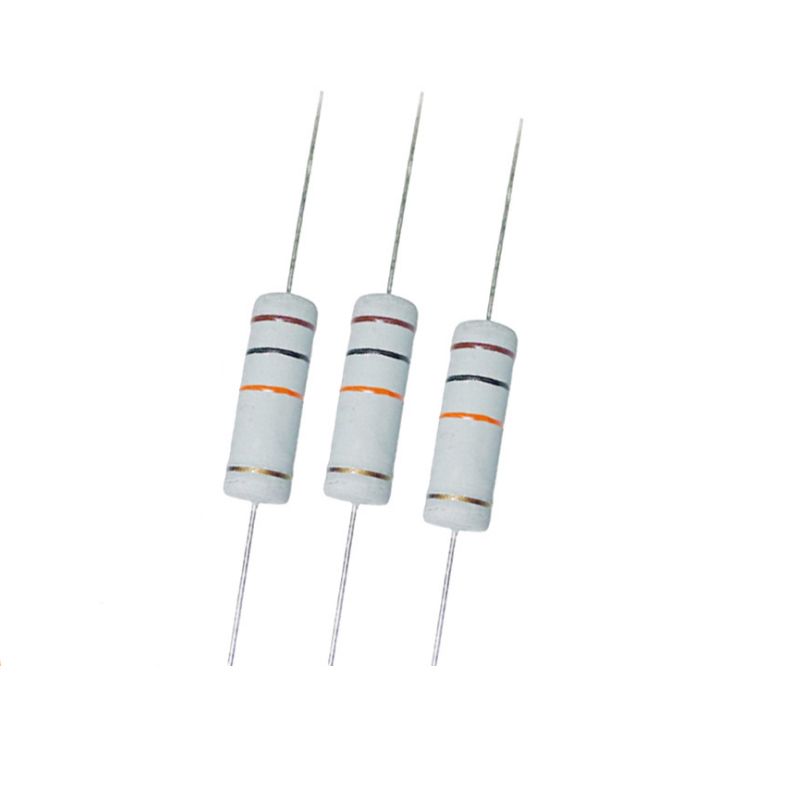

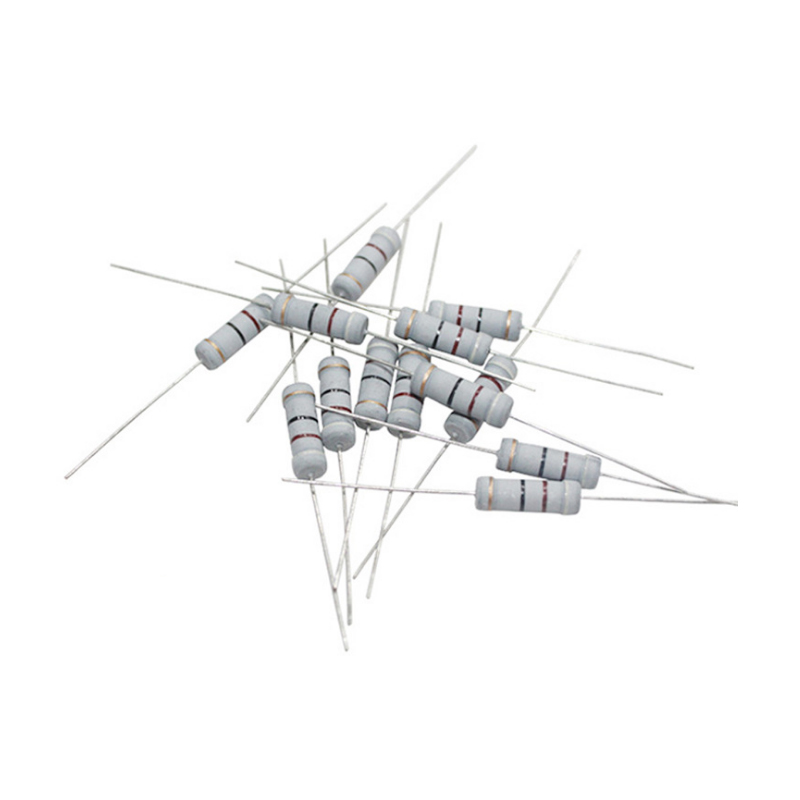

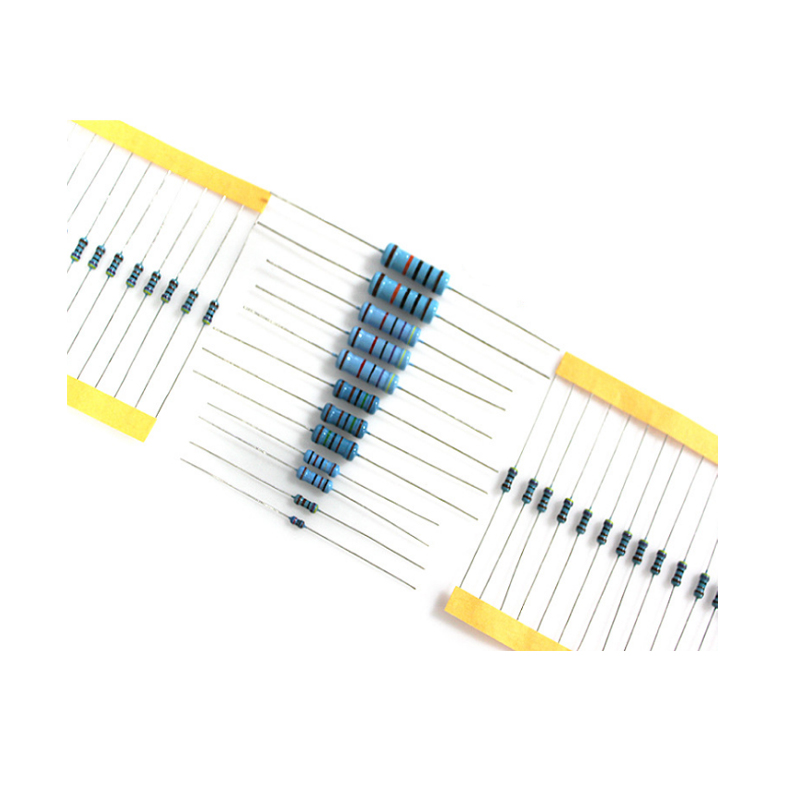

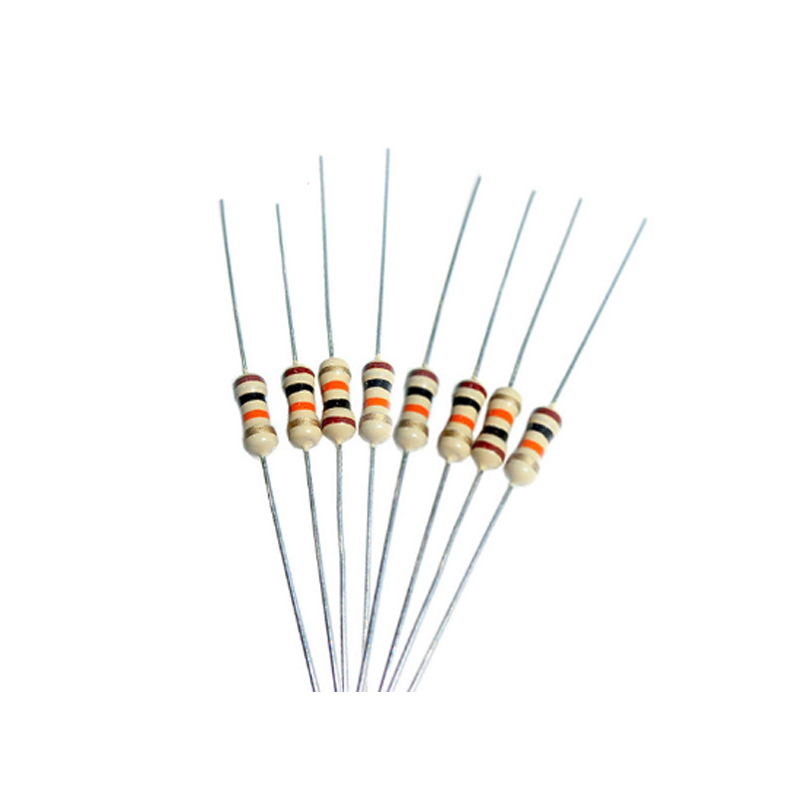

c. O resistor de filme de carbono é feito revestindo uma camada de carbono no tubo cerâmico e depositando o carbono cristalino no esqueleto da haste cerâmica. O resistor de filme de carbono é o resistor mais utilizado atualmente devido ao seu baixo custo, desempenho estável, ampla faixa de resistência e baixo coeficiente de temperatura e coeficiente de tensão.

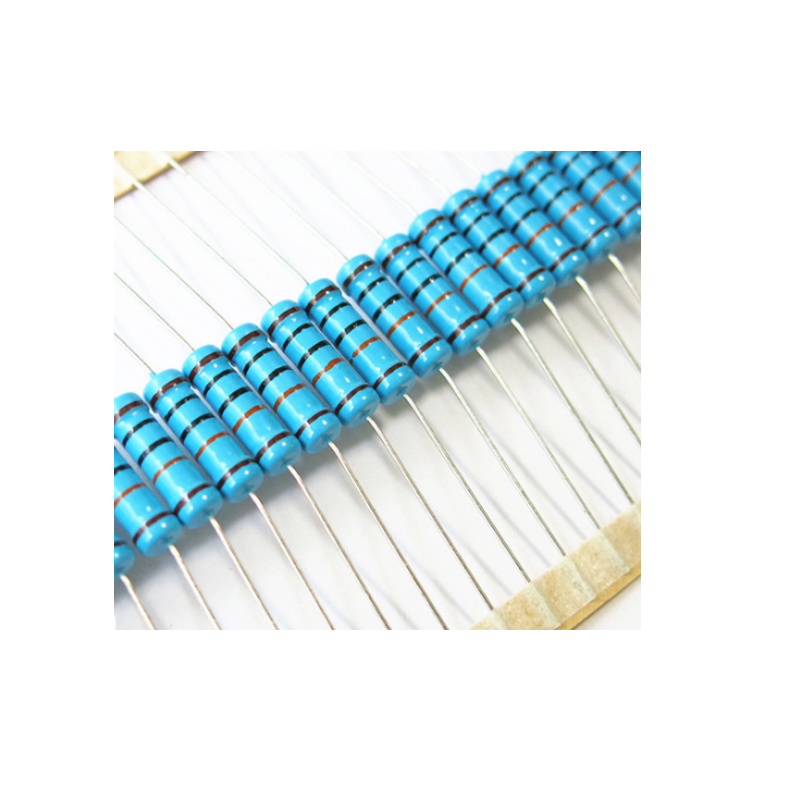

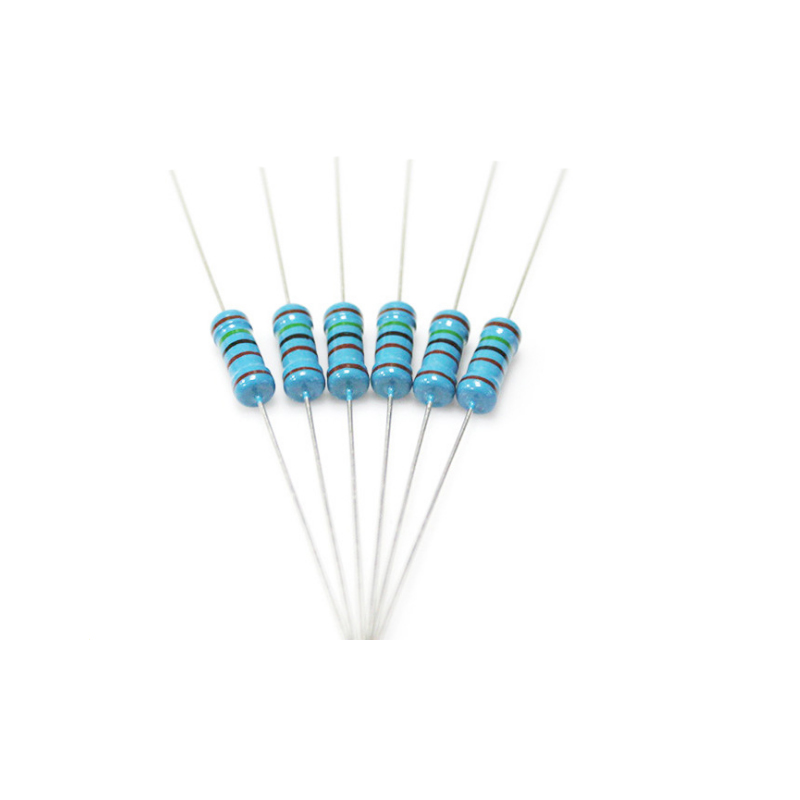

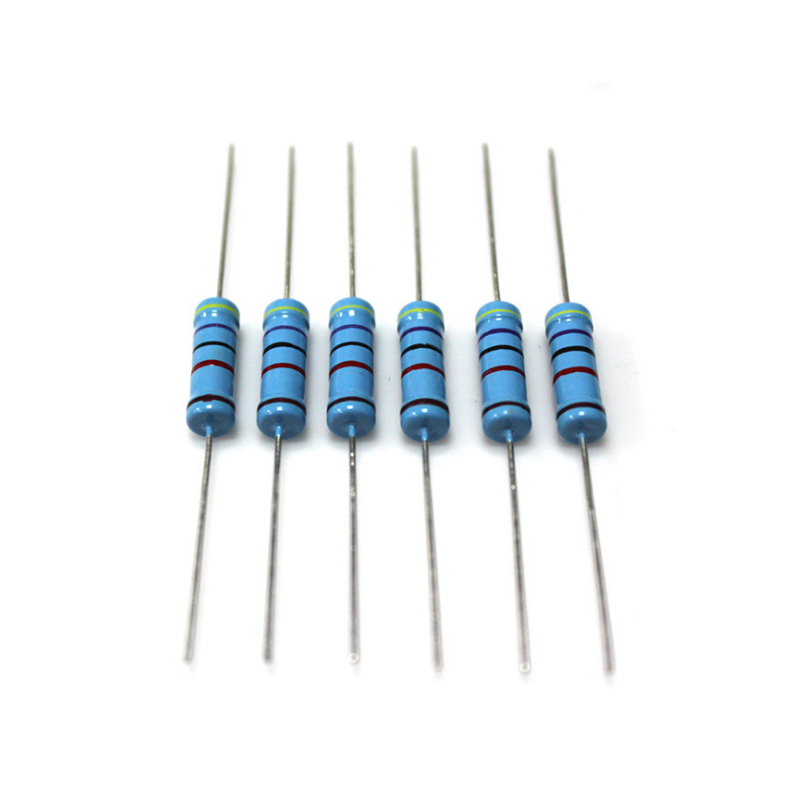

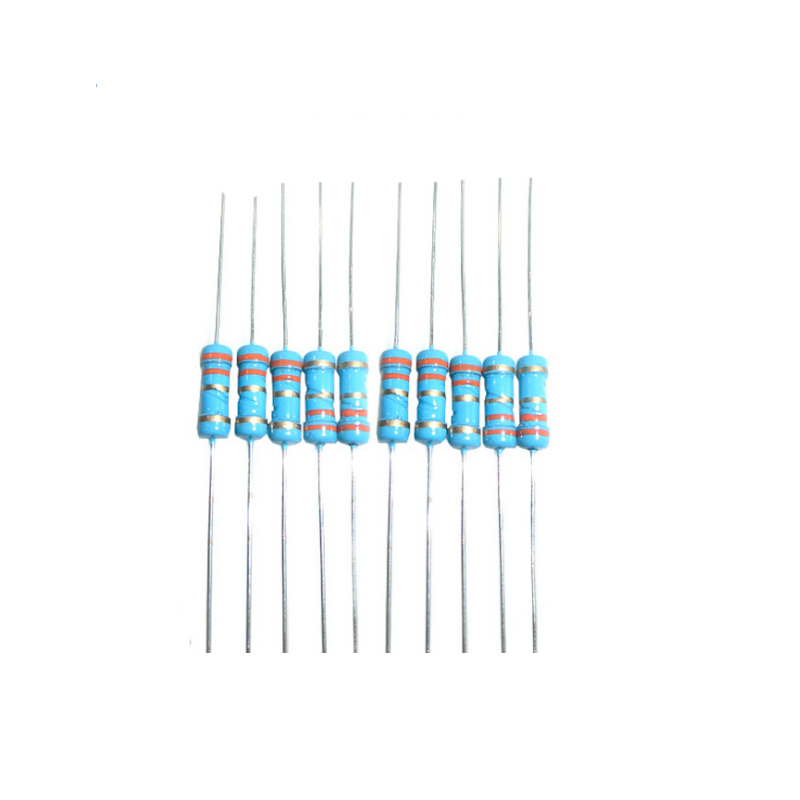

d. O resistor de filme metálico é formado pelo revestimento de uma camada de metal no tubo cerâmico, e o material da liga é evaporado na superfície do esqueleto da haste cerâmica por evaporação a vácuo.

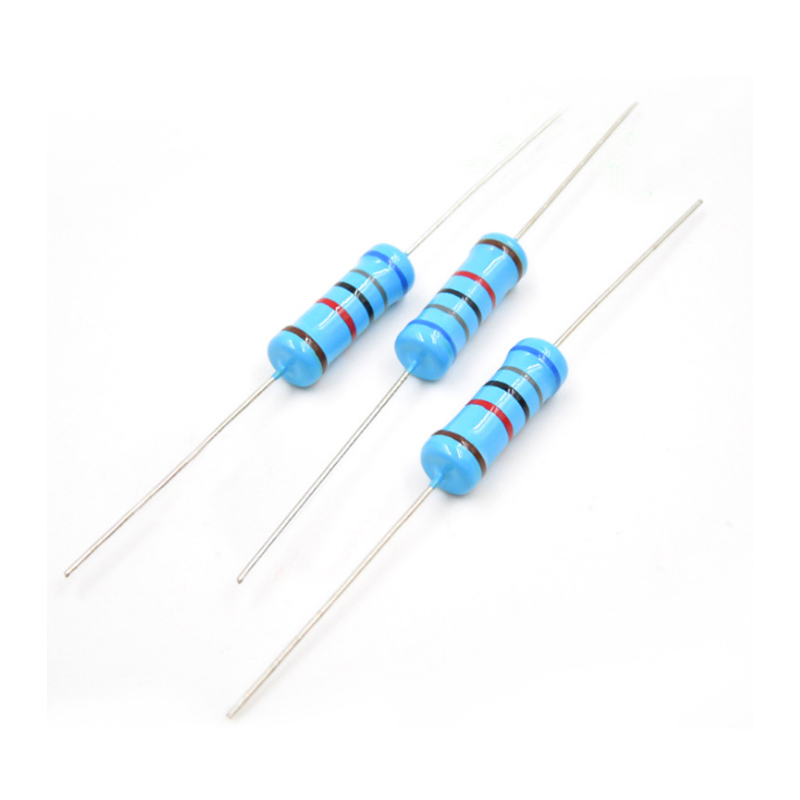

Comparada com a resistência do filme de carbono, a resistência do filme metálico tem as vantagens de alta precisão, boa estabilidade, baixo ruído e baixo coeficiente de temperatura. É amplamente utilizado em instrumentos e equipamentos de comunicação.

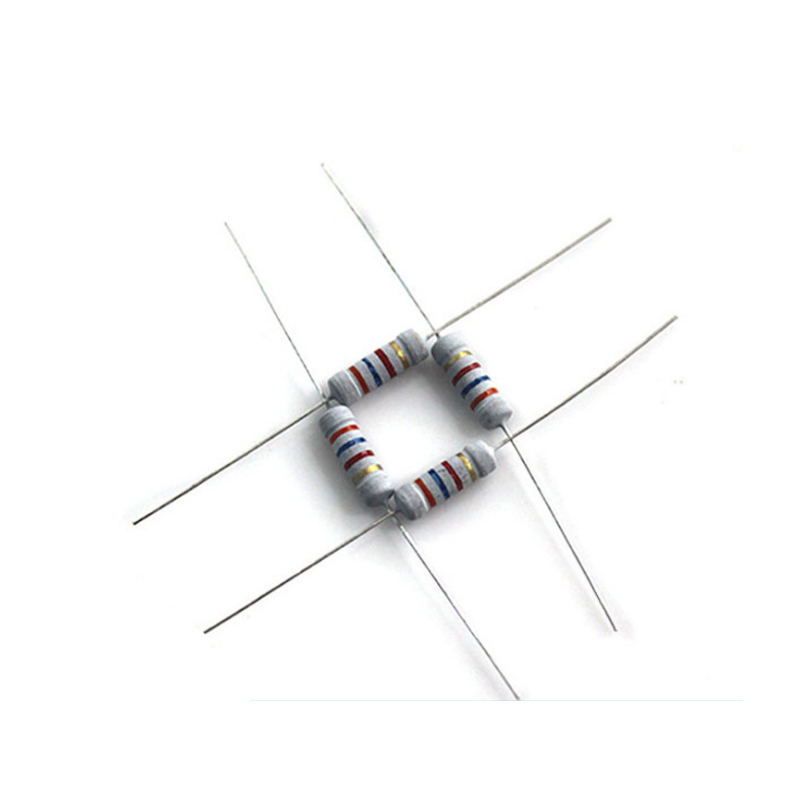

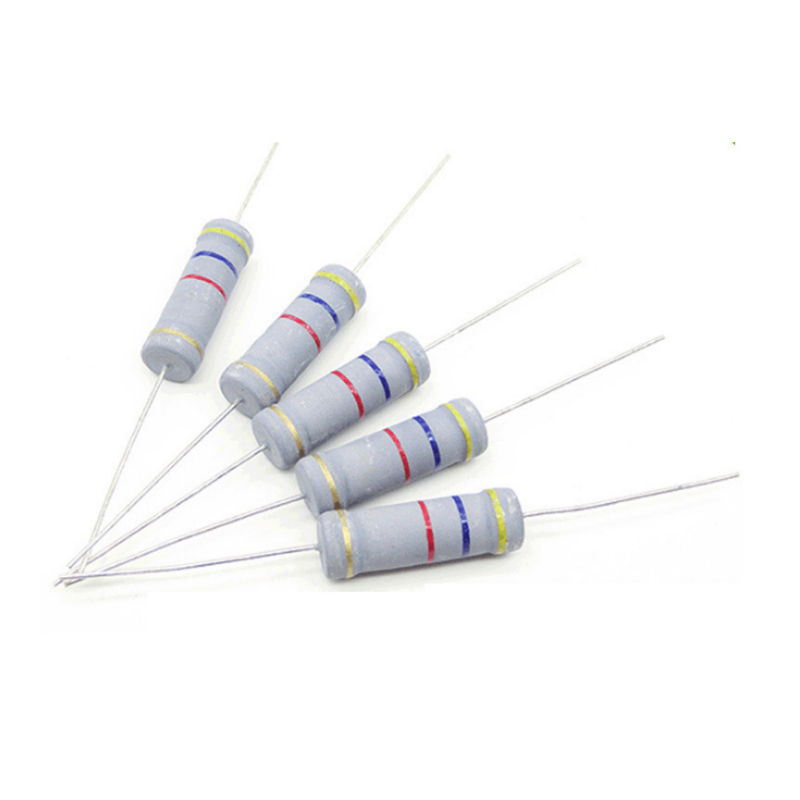

e. O resistor de filme de óxido metálico é formado pelo revestimento de uma camada de óxido de estanho no tubo de porcelana e pela deposição de uma camada de óxido metálico na haste isolante. Por ser um óxido, é estável em altas temperaturas, resistente a choques térmicos e forte capacidade de carga. De acordo com sua finalidade, possui rede de uso geral, precisão, alta frequência, alta tensão, alta resistência, alta potência e resistência.
Resistor especial
1. Resistor fusível: também conhecido como resistor fusível, desempenha o duplo papel de resistência e fusível em condições normais. Quando a potência do circuito excede a potência nominal devido a uma falha, ele se fundirá como um fusível para desconectar o circuito de conexão. A resistência do fusível é geralmente pequena (0,33 Ω ~ 10K Ω) e a potência também é pequena. Os modelos comuns de resistores fusíveis incluem: tipo rf10, tipo de símbolo rf111-5 de resistor fusível, tipo rrd0910, tipo rrd0911, etc.

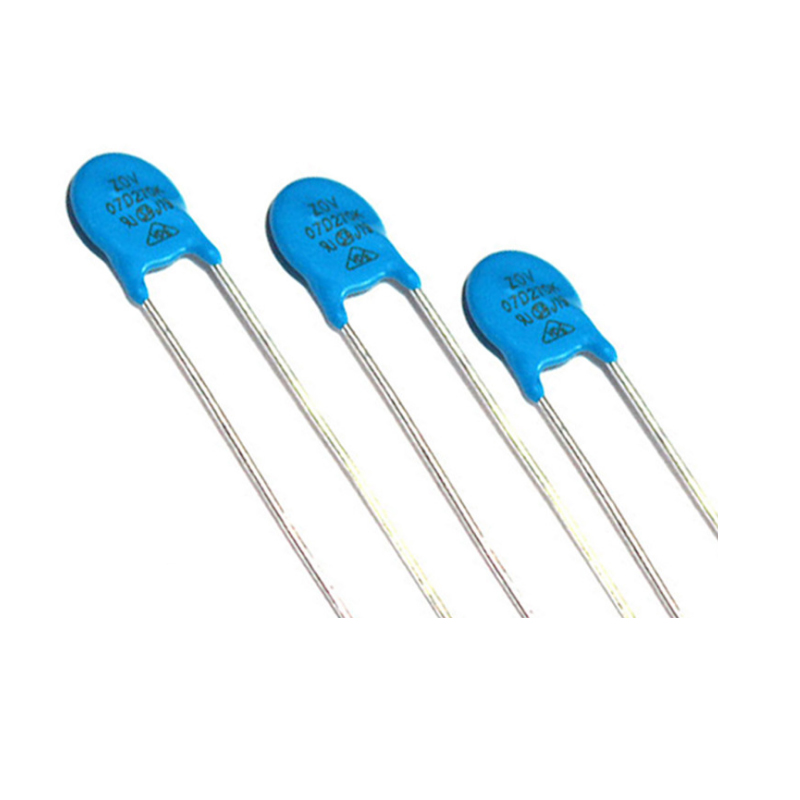

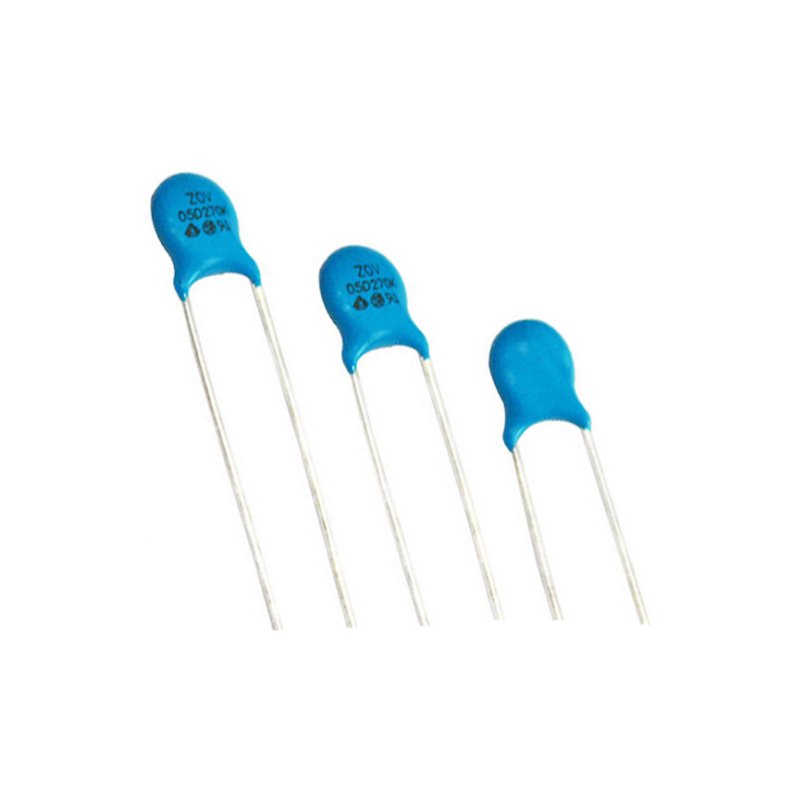

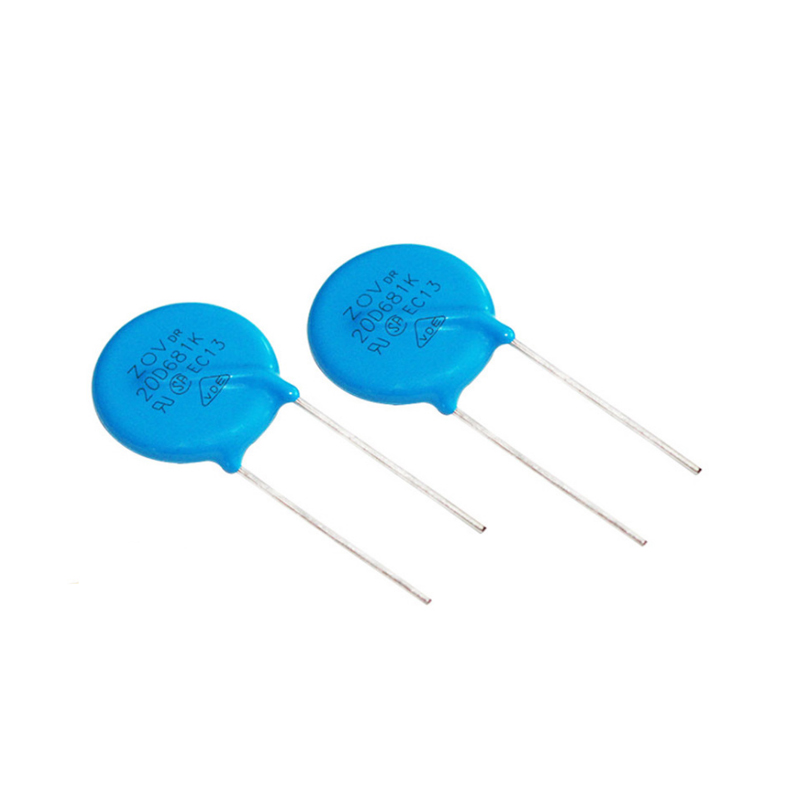

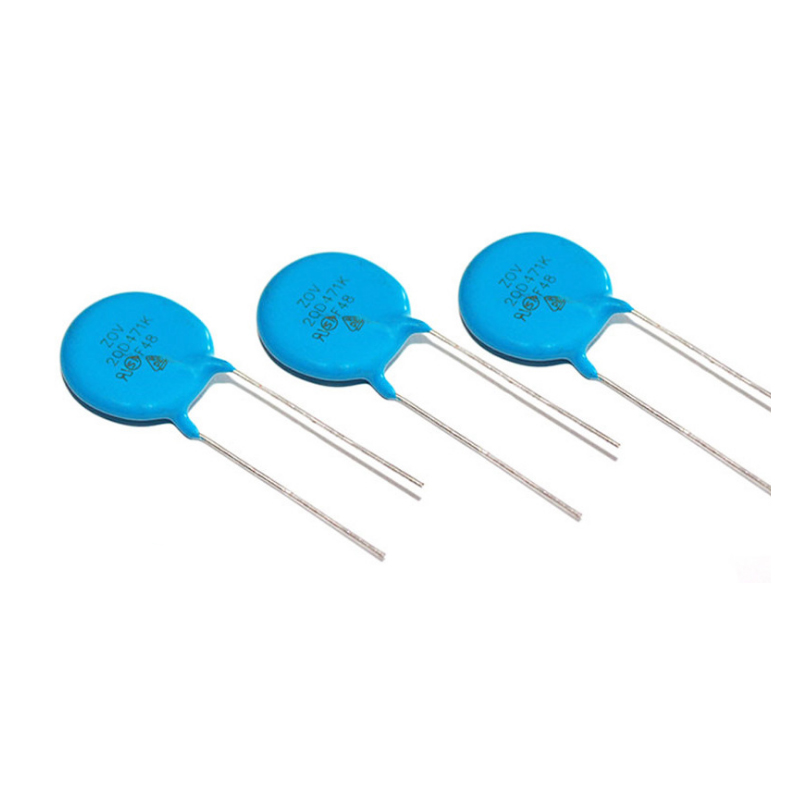

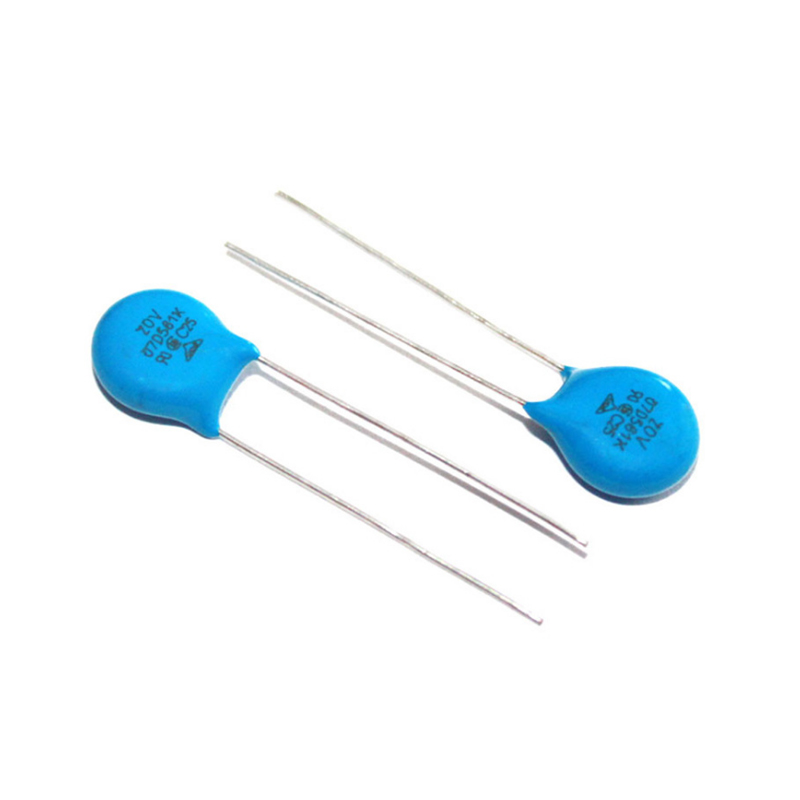

2. Resistor sensível: significa que seu valor de resistência é sensível a certas quantidades físicas (como temperatura, umidade, luz, tensão, força mecânica, concentração de gás, etc.). Quando essas grandezas físicas mudam, o valor da resistência do resistor sensível mudará com a mudança das grandezas físicas, mostrando diferentes valores de resistência. De acordo com a sensibilidade a diferentes quantidades físicas, os resistores sensíveis podem ser divididos em sensíveis ao calor, sensíveis à umidade, fotossensíveis, sensíveis à pressão, sensíveis à força, sensíveis magnéticos, sensíveis ao gás e outros tipos de resistores sensíveis. Quase todos os materiais usados em resistores sensíveis são materiais semicondutores, também chamados de resistores semicondutores.

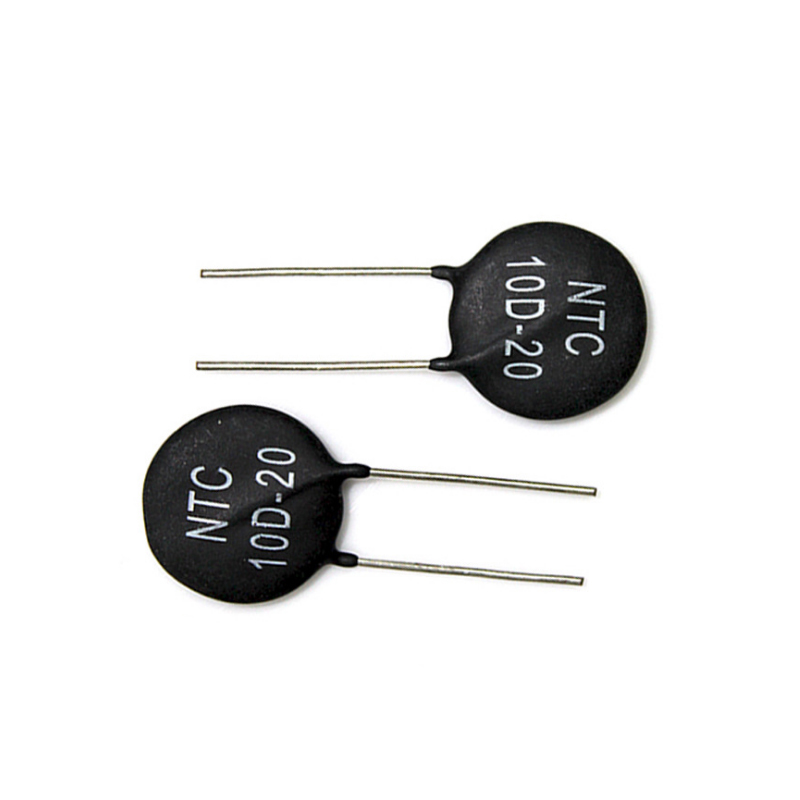

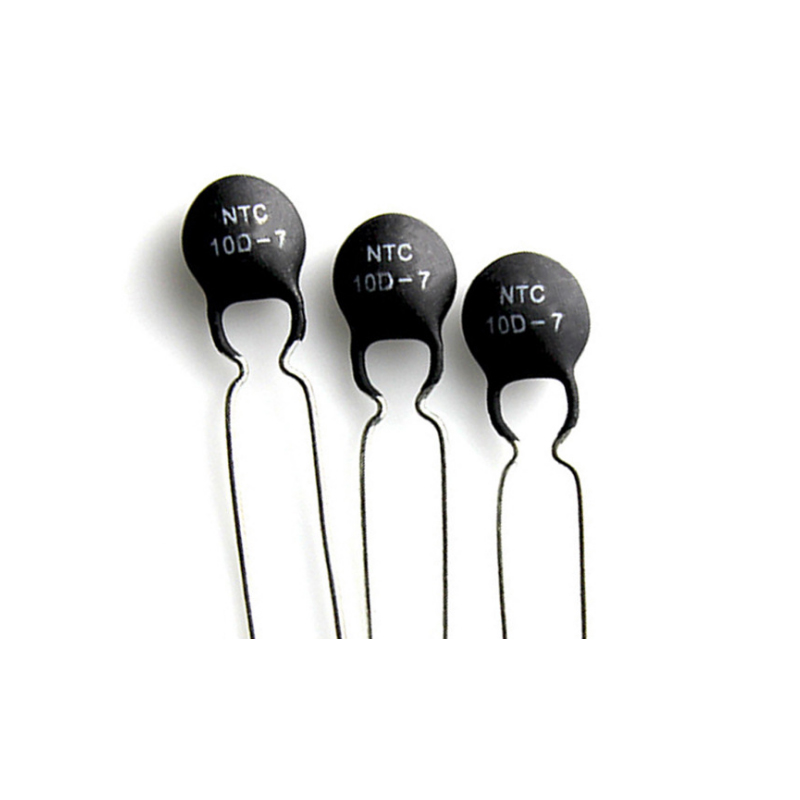

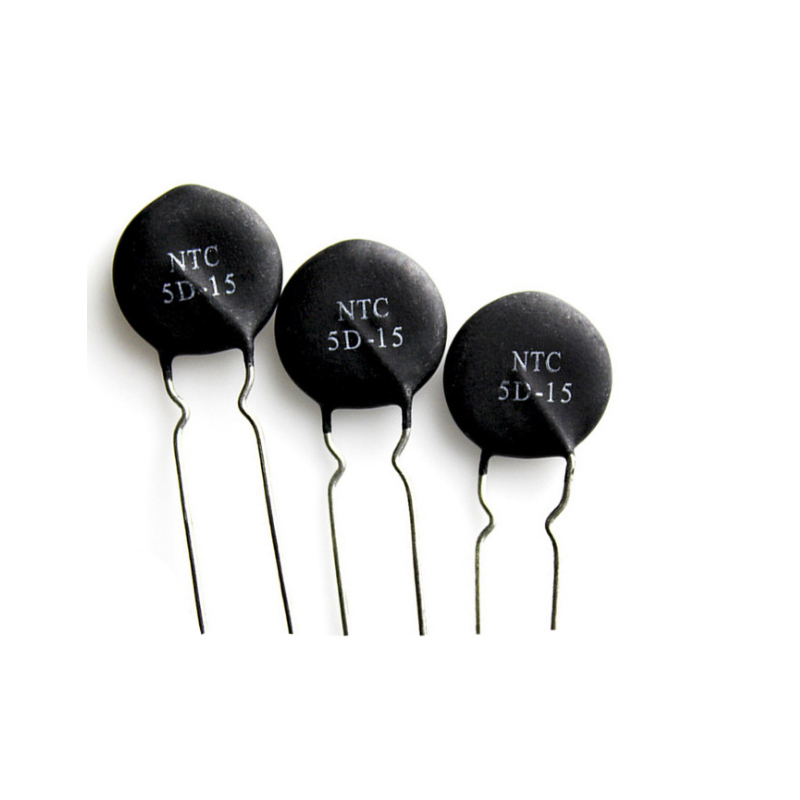

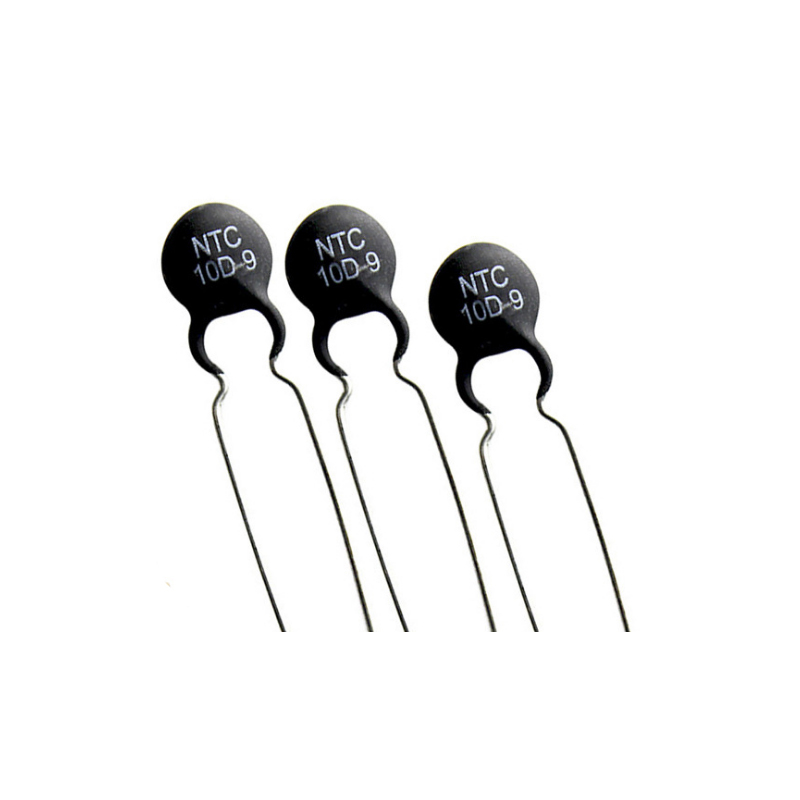

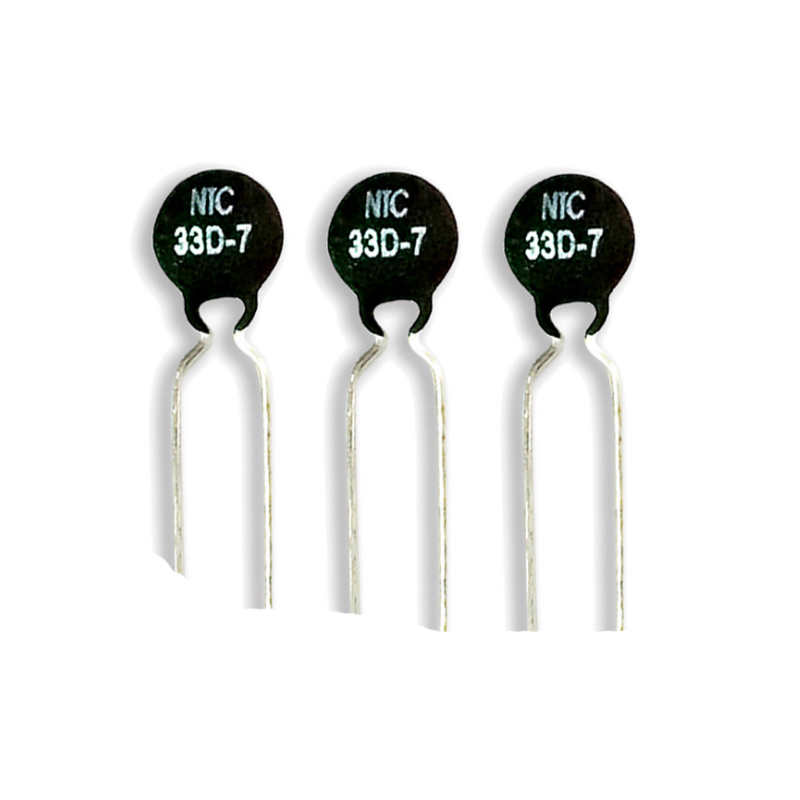

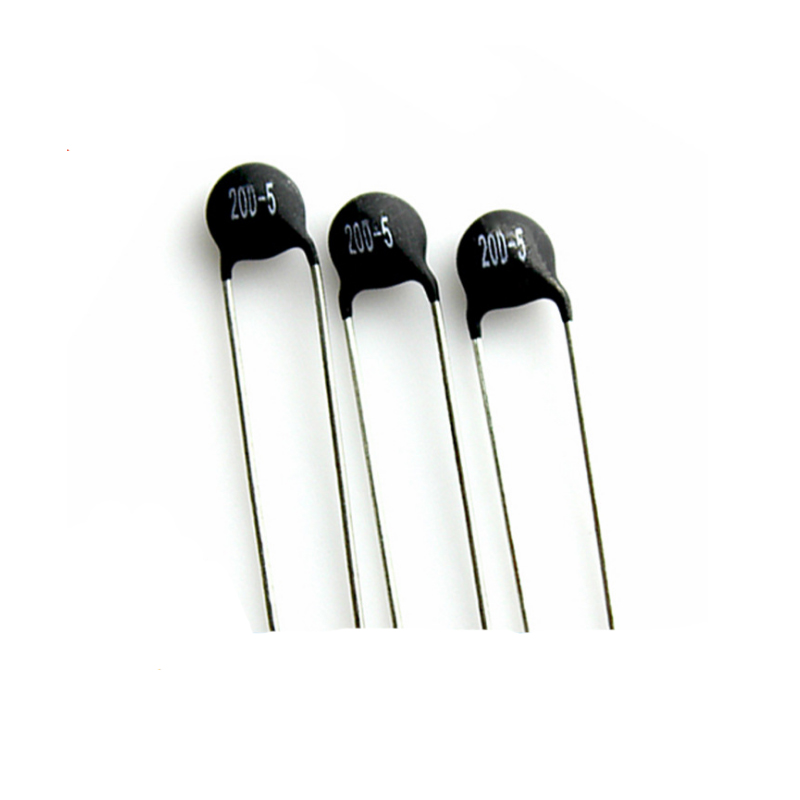

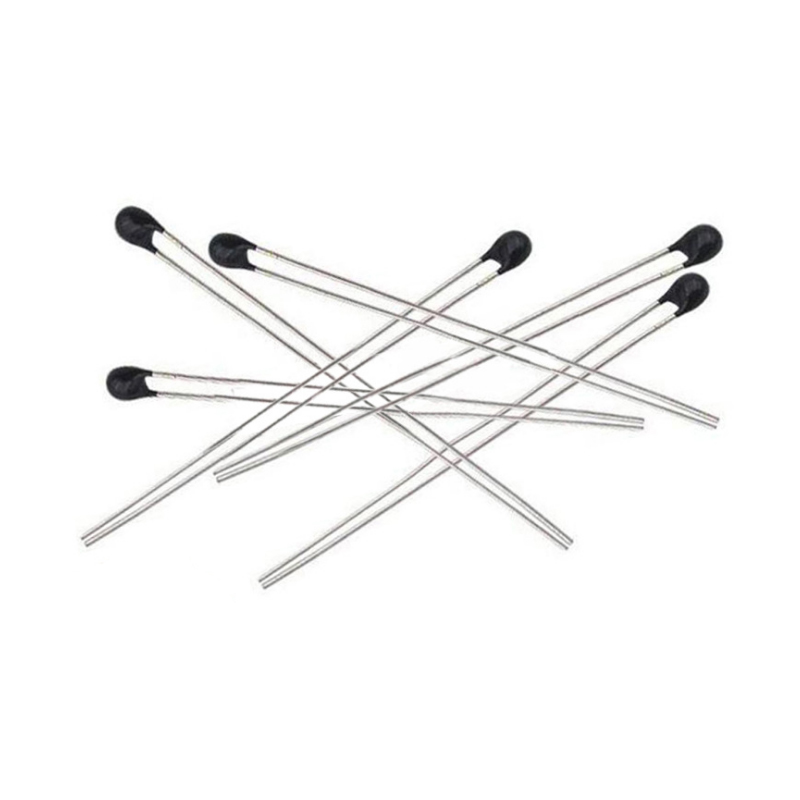

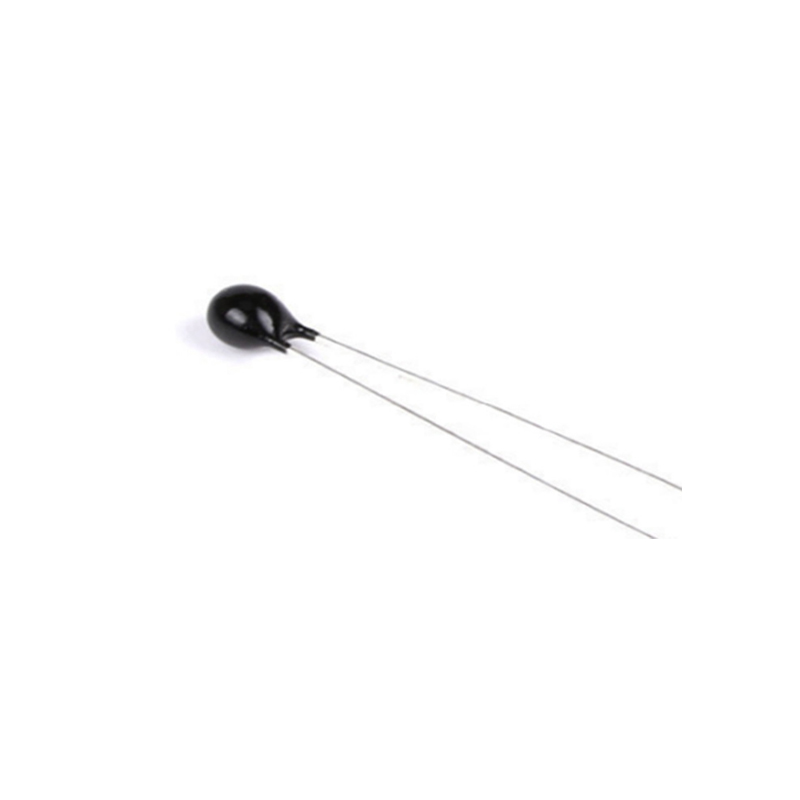

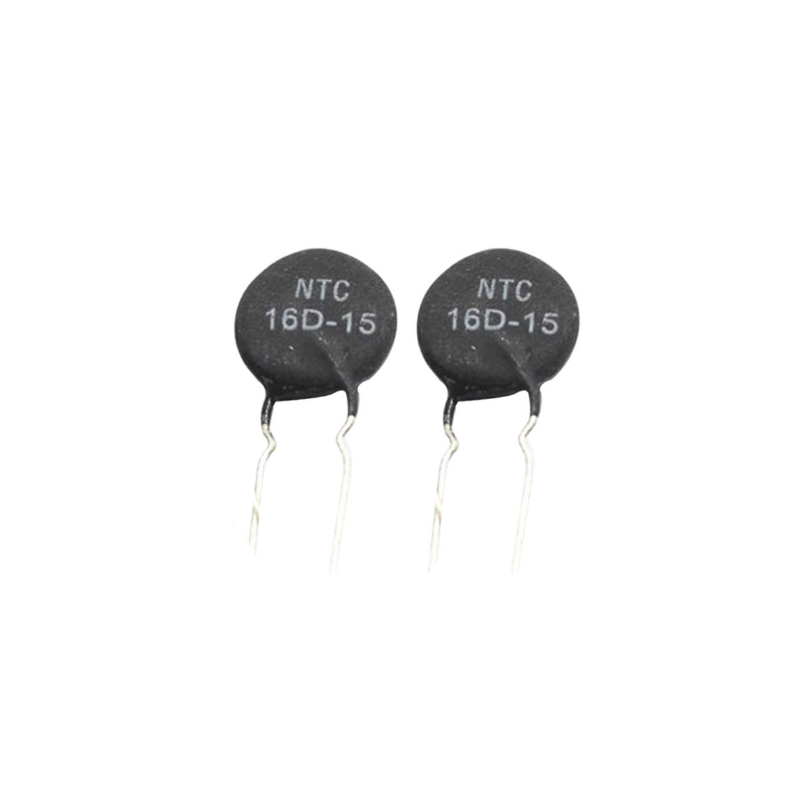

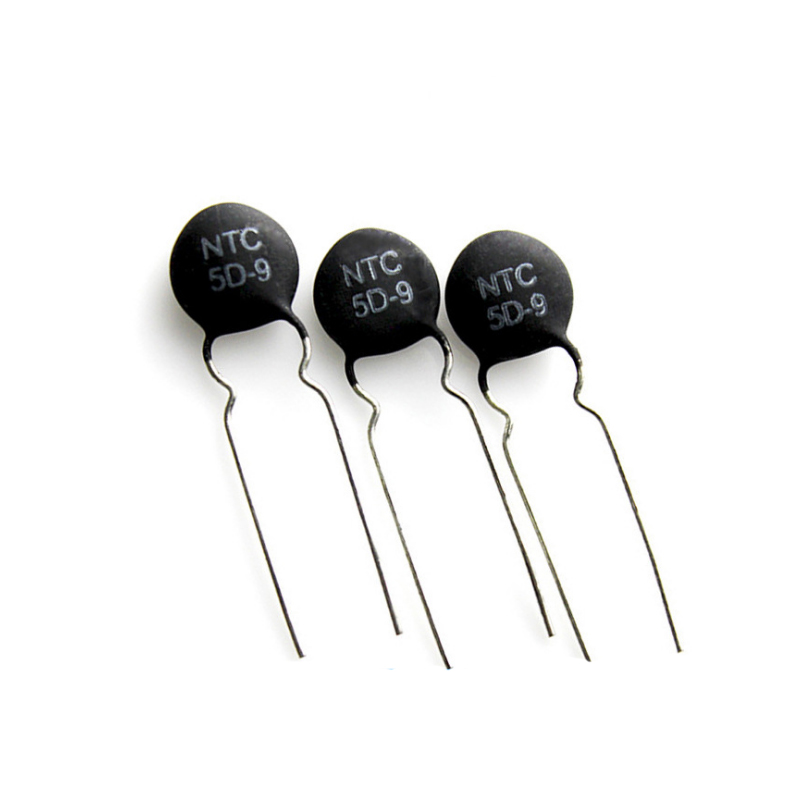

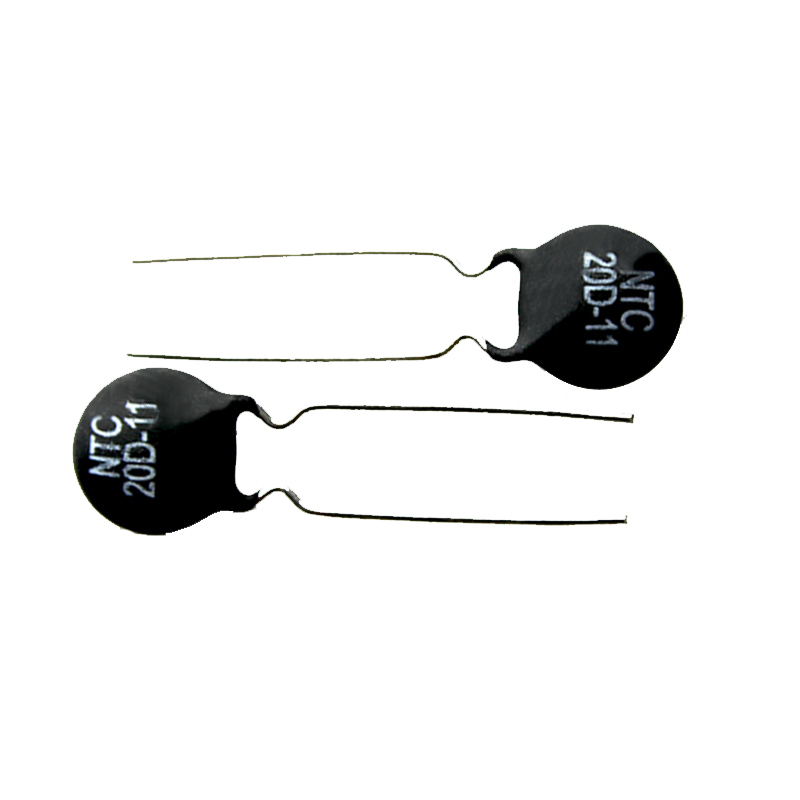

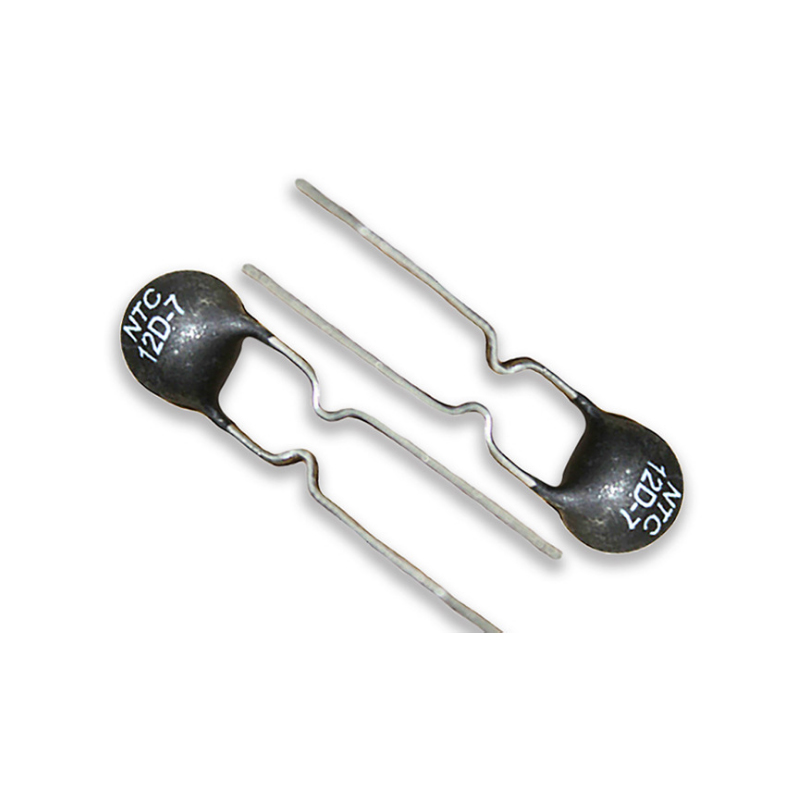

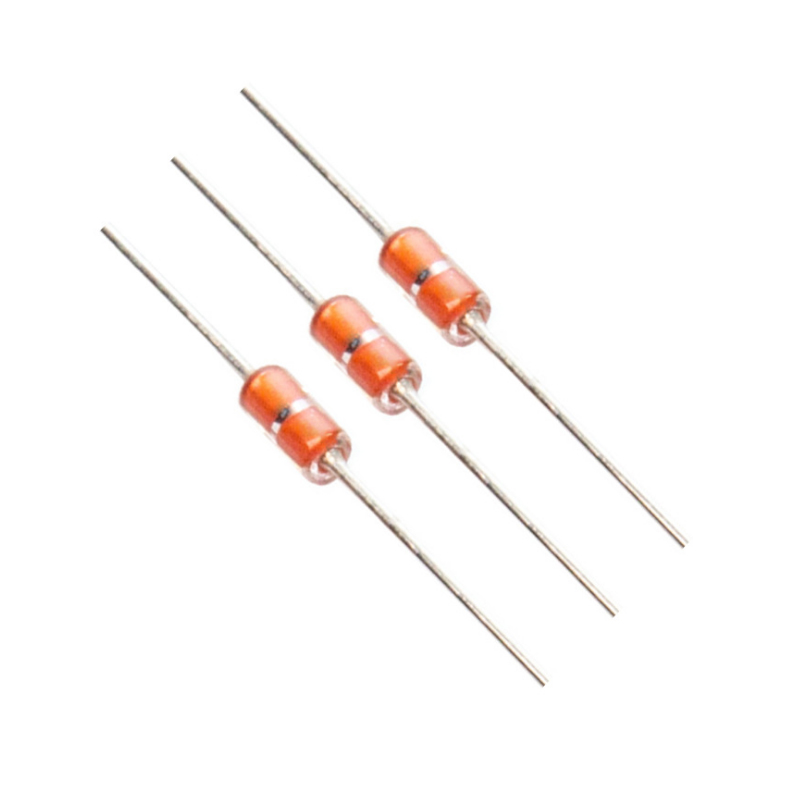

O valor da resistência do termistor muda com a temperatura, e a resistência ao aumento de temperatura é um termistor de coeficiente de temperatura negativo (NTC). Termistores de coeficiente de temperatura negativo são amplamente utilizados, que podem ser divididos em termistores de coeficiente de temperatura negativo comuns; Termistor de coeficiente de temperatura negativo de estabilização de tensão; Tipo de medição de temperatura termistor de coeficiente de temperatura negativo, etc. Resistência fotossensível é que o valor da resistência muda com a intensidade da luz incidente
Quando a luz incidente é aprimorada, o fotorresiste diminui e, quando a luz incidente é enfraquecida, a resistência aumenta. resistores de óxido de metal, resistores fixos, resistor de filme de carbono, resistores de chip de filme fino.
