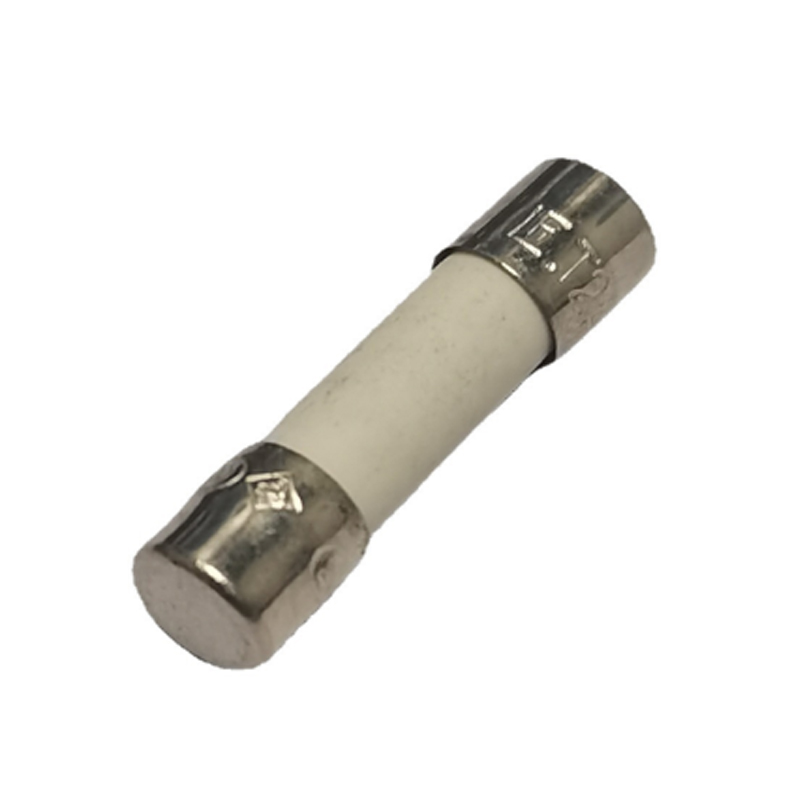

Como classificar os fusíveis de tubo cerâmico?
De acordo com o escopo de uso , pode ser dividido em: fusível de energia, fusível de máquina-ferramenta, fusível de instrumento elétrico (fusível eletrônico) e fusível de automóvel.
De acordo com a integral de volume , pode ser dividido em: grande, médio, pequeno e micro.
De acordo com a tensão nominal , pode ser dividido em: fusível de alta tensão, fusível de baixa tensão e fusível de tensão de segurança.
De acordo com a capacidade de interrupção , pode ser dividido em fusível de alta capacidade de interrupção e fusível de baixa capacidade de interrupção.
De acordo com a velocidade de fusão d, pode ser dividido em: fusível extra lento (geralmente representado por TT), fusível lento (geralmente representado por T), fusível de média velocidade (geralmente representado por M), fusível rápido (geralmente representado por F) e fusível extra rápido (geralmente representado por FF).
Por marca, pode ser dividido em: Kit sortido de fusível cerâmico de sopro rápido 5x20mm, fusível FBelec.
De acordo com a norma, pode ser dividido em: fusível europeu (VDE), fusível americano (UL) e fusível japonês (PSE). Fusível em forma de torpedo cerâmico de 6x25mm
De acordo com o tamanho , pode ser dividido em: tamanho, 3,6x10, 3x10, 5x20, 6x30, 6x32, 6X25, 10*38, 2,4x7, 2,5x6, 3x8, 2,5x9, 8,5x8, 8,5x8x4, 3,5x10, 3,5 x9
De acordo com a corrente, pode ser dividido em: 32mA, 63ma, 100mA, 150mA, 200mA, 250mA, 300mA, 400mA, 500mA, 600mA, 800mA, 1a, 1,25A, 1,6A, 2a, 2,5A, 3a, 3,5A , 4a, 5A, 6a, 7a, 8a, 9a, 10a, 12a, 15A, 20a, 25a e 30A
Seleção do fusível de tubo cerâmico FBelec
a) Determine a marca de segurança: selecione a marca de certificação de segurança e o padrão de segurança (padrão UL ou fusível eletrônico de tubo cerâmico padrão IEC) do tubo fusível de acordo com as exigências do mercado do produto a ser vendido.
b) Determine o tamanho total: selecione o tamanho geral do tubo fusível de acordo com o espaço de instalação, a marca de certificação de segurança determinada e os padrões de segurança.
c) Determine o modelo: selecione o modelo de fusível de tubo cerâmico com retardo de tempo de acordo com as características atuais do circuito protegido. Por exemplo, se a característica de corrente do circuito protegido for corrente constante, o tipo de fusível rápido deverá ser selecionado.
d) Determine a tensão nominal: determine a tensão nominal do tubo fusível de acordo com a tensão de entrada e os requisitos de uso do circuito protegido. Por exemplo, se a tensão de entrada do circuito protegido for 220V, deve-se selecionar o tubo fusível com tensão nominal acima de 220V, incluindo 250V, 300V, 350V, etc; Entretanto, considerando o fator custo, não é necessário selecionar uma tensão nominal muito alta.
e) Determine a corrente nominal mínima: determine preliminarmente a corrente nominal do tubo fusível de acordo com a corrente constante de trabalho do circuito protegido e o coeficiente de perda de serviço relevante. Por exemplo, a corrente de trabalho constante do circuito protegido é 1a, o tubo fusível de retardo padrão UL é selecionado e a temperatura ambiente de trabalho é de cerca de 80 ℃, então a corrente nominal mínima do tubo fusível é 1a × 1,25÷0,5 =2,5A。
f) Determine o i2t mínimo do tubo fusível: determine o i2t do tubo fusível de acordo com o surto i2t do circuito protegido. Por exemplo, o surto i2t do circuito protegido é 1 (A2S). Para garantir que o tubo fusível possa suportar mais de 100.000 choques, o i2t do tubo fusível deve ser maior que: 1 ÷ 0,2 = 5 (A2S).
g) Determine a corrente nominal dos fusíveis temporizados de tubo cerâmico: de acordo com a corrente nominal mínima e o valor mínimo de i2t, verifique os modelos e especificações correspondentes no catálogo de produtos e tome a especificação de corrente nominal primária maior que a nominal mínima valor atual e seu valor i2t também é maior que o valor mínimo i2t como a corrente nominal do tubo fusível selecionado. Por exemplo, de acordo com os valores mínimos acima, (1) se i2t de corrente nominal 2,5A for 4,3 A2S e i2t de 3a for 5,4a2s, então 3a é a corrente nominal do tubo fusível selecionado; (2) se i2t de corrente nominal 2a for 5,3 A2S e i2t de 2,5A for 7,6a2s, então 2,5A é a corrente nominal do tubo fusível selecionado.
O fusível de tubo cerâmico FBelec é sua primeira escolha!
