Finalidade e princípio de funcionamento do interruptor de detecção
A chave de detecção é uma chave conectada a outros elementos do circuito para detectar os parâmetros (como corrente, tensão, etc.) do elemento ou circuito. O interruptor de detecção possui função de indução. Muitas vezes é uma variedade de interruptores de indução ou interruptores de proximidade e precisa de fonte de alimentação externa para funcionar.
A chave de detecção possui vários métodos de saída de acordo com sua finalidade
1. Chaves de detecção do tipo de saída de contato
Tomando o contato do microinterruptor, interruptor de limite e relé como elemento de comutação de saída, e conectando com interruptor eletromagnético, pequeno motor e dispositivo eletromagnético como objetivo principal, ele pode realizar o controle de comutação de vários amperes de corrente. Ao conectar equipamentos de controle eletrônico, preste atenção ao tempo de vibração e à corrente mínima de carga .
2. Tipo de saída de acoplamento fotoelétrico
O isolamento elétrico do circuito de detecção é o mesmo do tipo de saída de contato. Switch capaz de controlar corrente de 10 ~ 50mA.
3. Tipo DC de 3 fios
a. Tipo de saída de tensão
Ao detectar, sinal de tensão de saída para carregar. O tipo de saída de tensão é fabricado principalmente com a finalidade de conectar equipamentos de controle eletrônico compostos por transistores ou CIs, como contadores eletrônicos, relés sem contato, etc.
b. Tipo de saída atual
Também pode ser chamado de tipo de saída de coletor aberto. Quando o transistor de saída opera, existem o tipo NPN (absorção de corrente) de corrente de sucção e o tipo PNP (fonte de corrente) de corrente de descarga. Se um transistor de potência de pequena capacidade for usado no transistor de saída, ele pode comutar a corrente de 50 ~ 200mA e acionar diretamente as cargas, como relé eletromagnético, válvula eletromagnética, solenóide DC e lâmpada de exibição.
4. Tipo DC de 2 fios
O interruptor de proximidade deste modo possui dois fios. Portanto, se for dada atenção à polaridade durante o uso, não apenas o método de uso pode ser o mesmo da chave fim de curso mecânica, mas também a fiação é simples, mas as seguintes condições devem ser observadas.
(1) Mesmo que a chave esteja fechada, é necessário fornecer corrente ao circuito de detecção da chave de proximidade. Por esta razão, uma pequena quantidade de corrente flui na carga. Esta corrente é chamada de corrente de fuga . No caso de corrente de fuga, “corrente de fuga” é gerada em ambas as extremidades da carga × A carga também é a causa da falha inicial. O tempo de ocorrência da falha inicial varia de acordo com os diferentes métodos de fabricação, o que não pode ser generalizado. Geralmente, ocorre dentro de 7 a 10 dias após o uso.
(2) Fabricante de interruptores de detector smd de falha acidental
Inclui falhas causadas por componentes semicondutores defeituosos, fios quebrados, curtos-circuitos, capacidade insuficiente de resistores e capacitores, circuitos quebrados de placas de circuito, com solda, etc., mas a incidência é muito baixa. Quando o interruptor de proximidade falha frequentemente, isso pode ser considerado um problema de ambiente de serviço . Consulte o fabricante.
(3) Curto-circuito de carga e erro de fiação
Quando a carga entra em curto-circuito devido a fiação incorreta ou funcionamento energizado, uma grande corrente flui para a chave de detecção e o circuito de saída é queimado. Como contramedida de proteção fora da chave de detecção, o método de corte da corrente rápida de curto-circuito pode ser usado para proteção através do fusível, que pode não apenas proteger o curto-circuito da carga, mas também proteger o fio terra. Porém, devido à pequena capacidade residual do transistor de saída na chave , o efeito de 100% não pode ser alcançado.
(4) Danos causados por ondas de interferência
O dano causado pela onda de interferência se forma lentamente, por isso é muito comum ocorrer dano um mês, dois ou três meses após o início do uso . Portanto, em caso de danos durante este período, a causa pode ser julgada como onda de interferência. A ação de erro instantânea da chave de detecção quando a carga indutiva é aberta e fechada é causada pela onda de interferência.

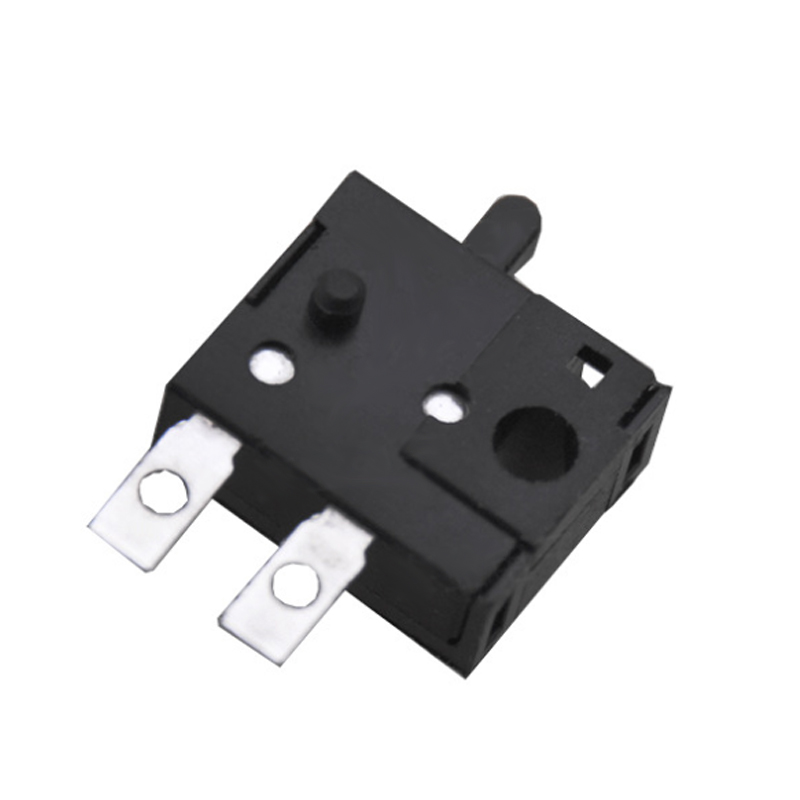

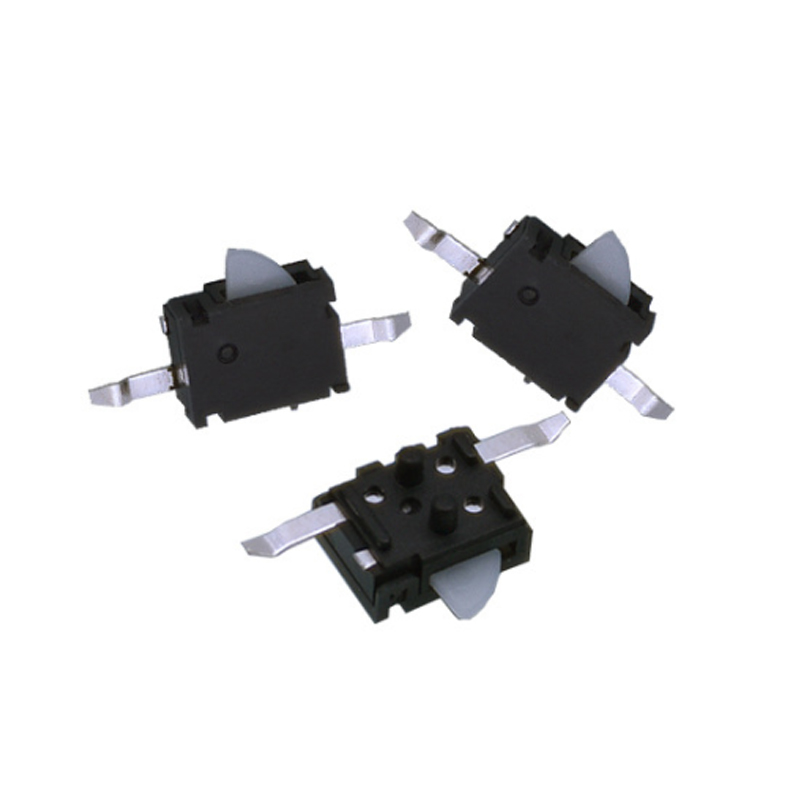

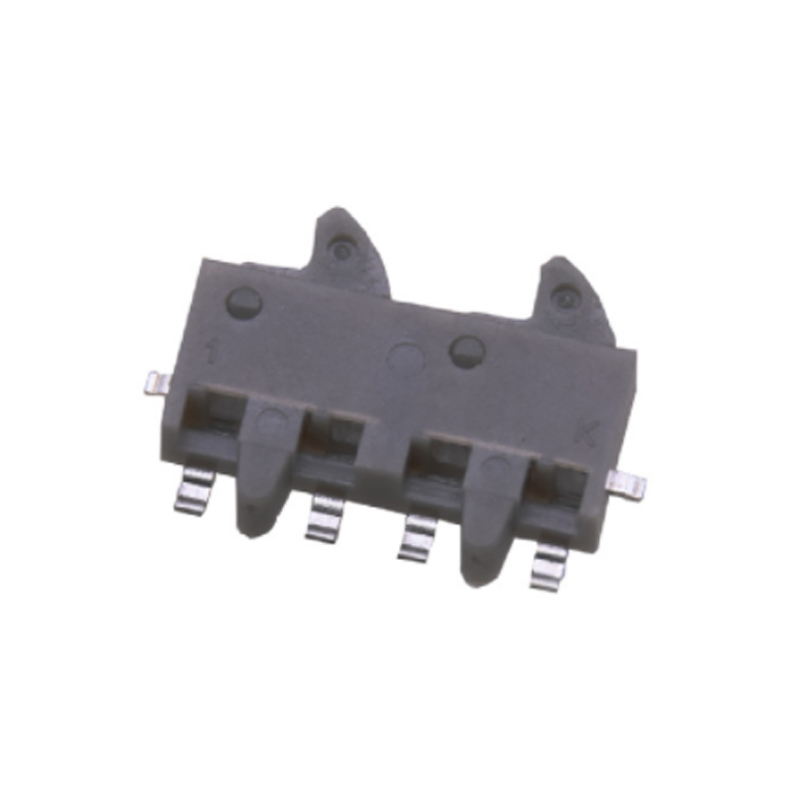

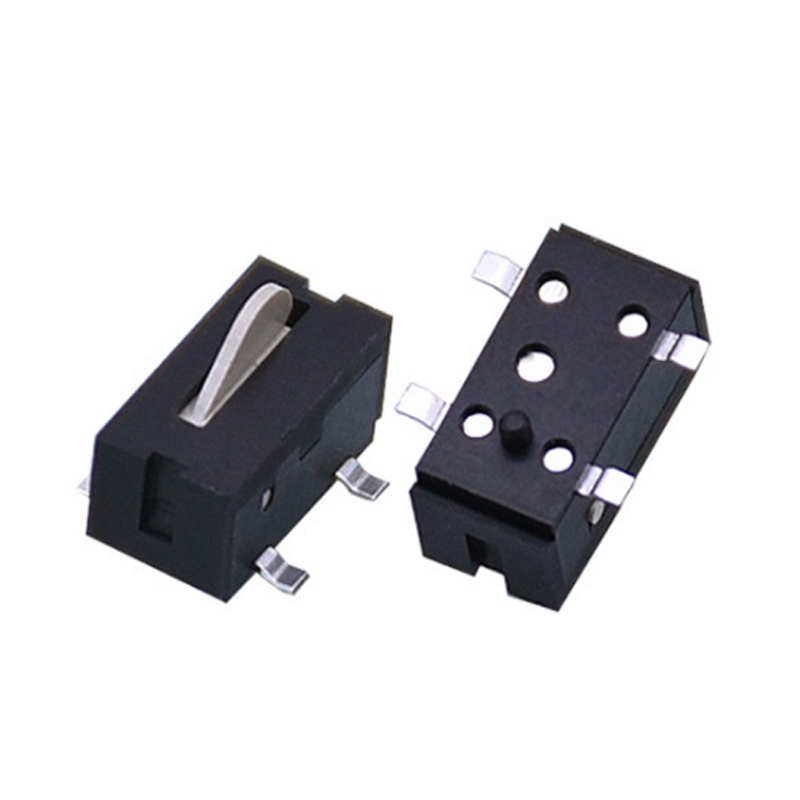

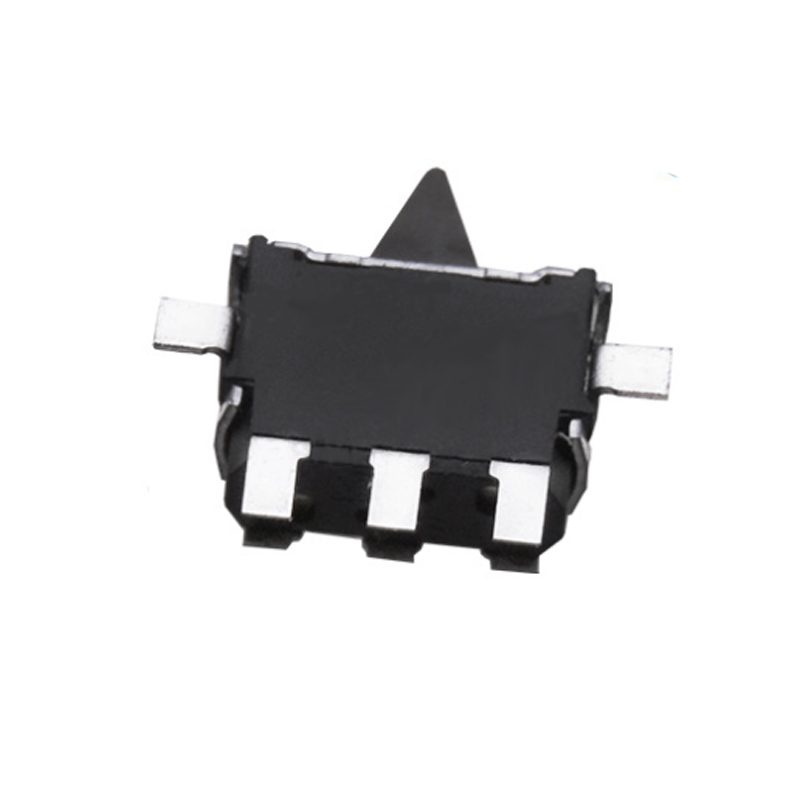

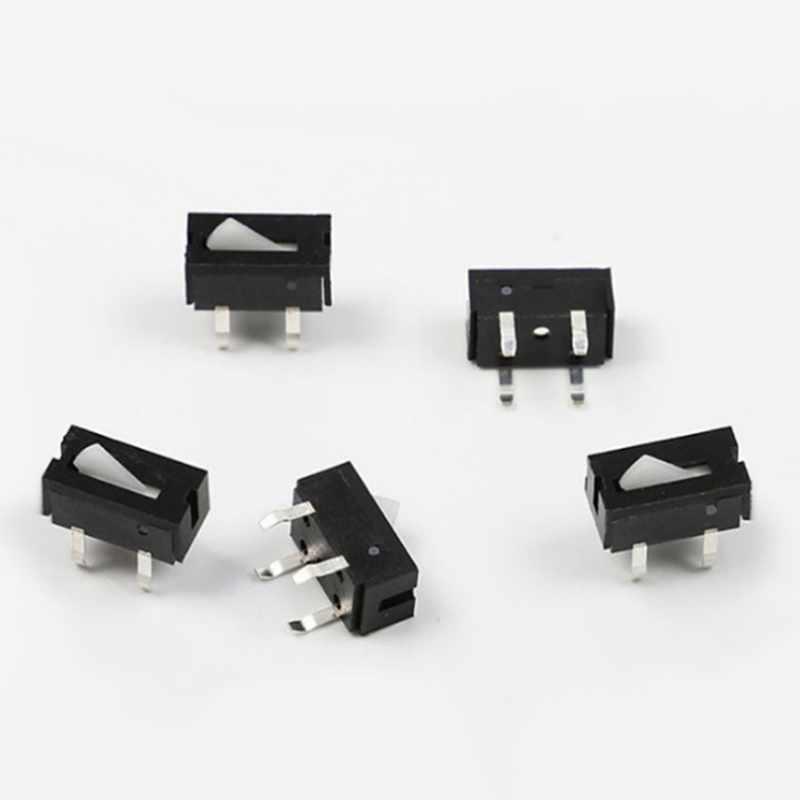

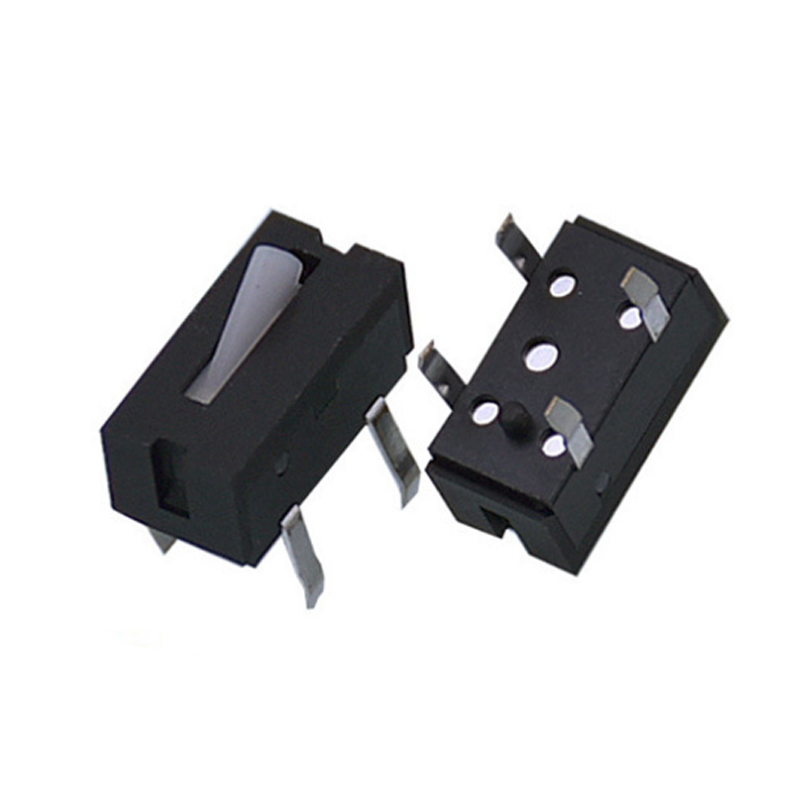

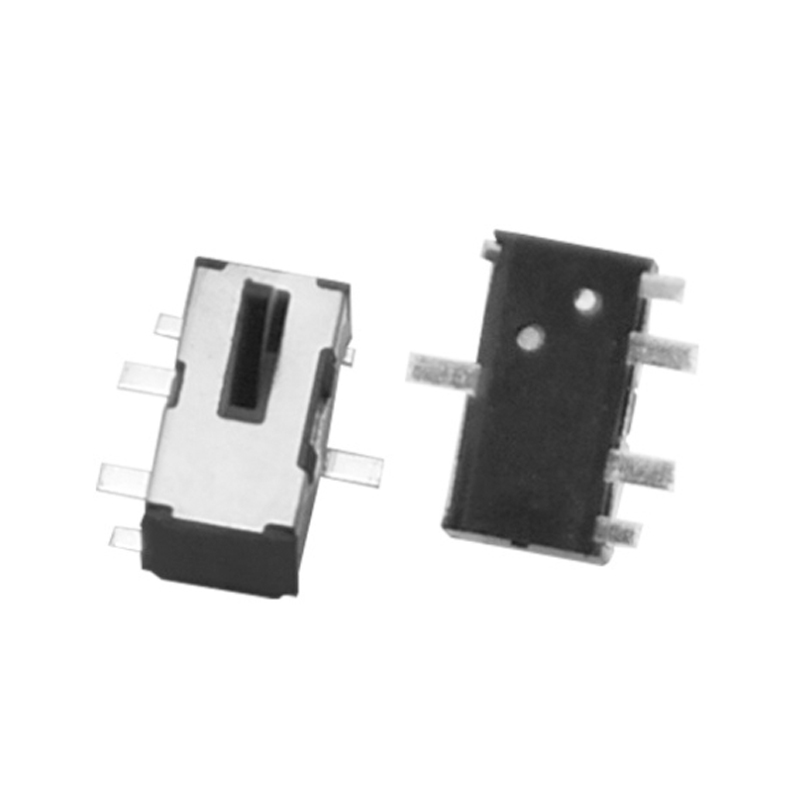

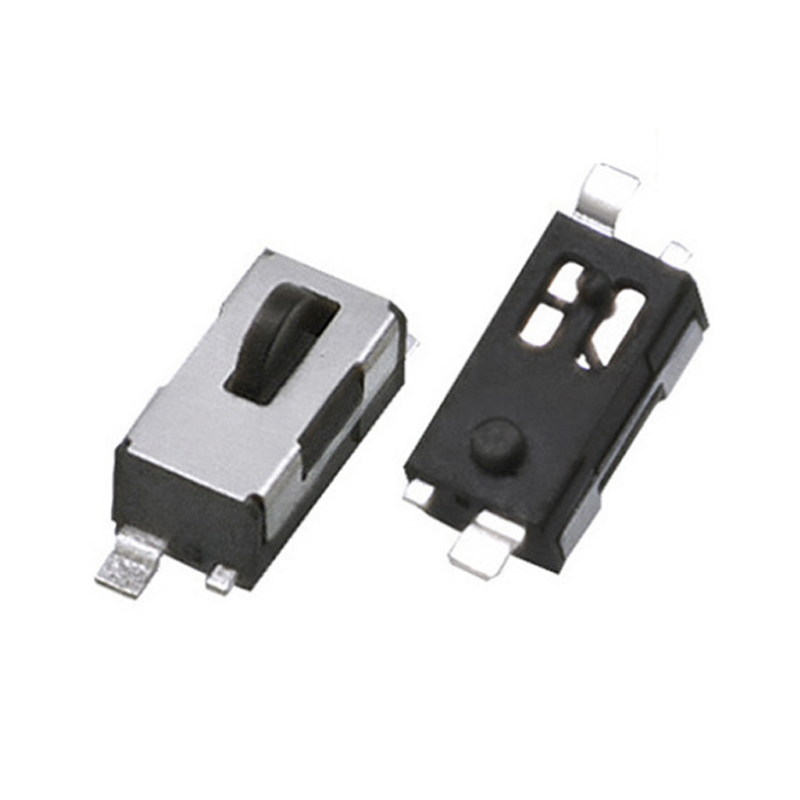

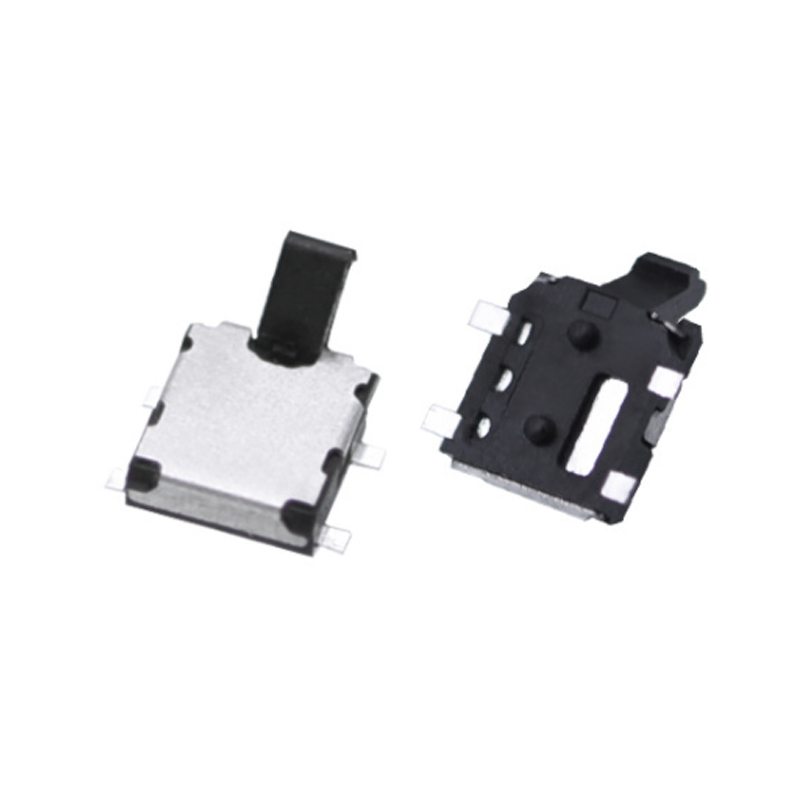

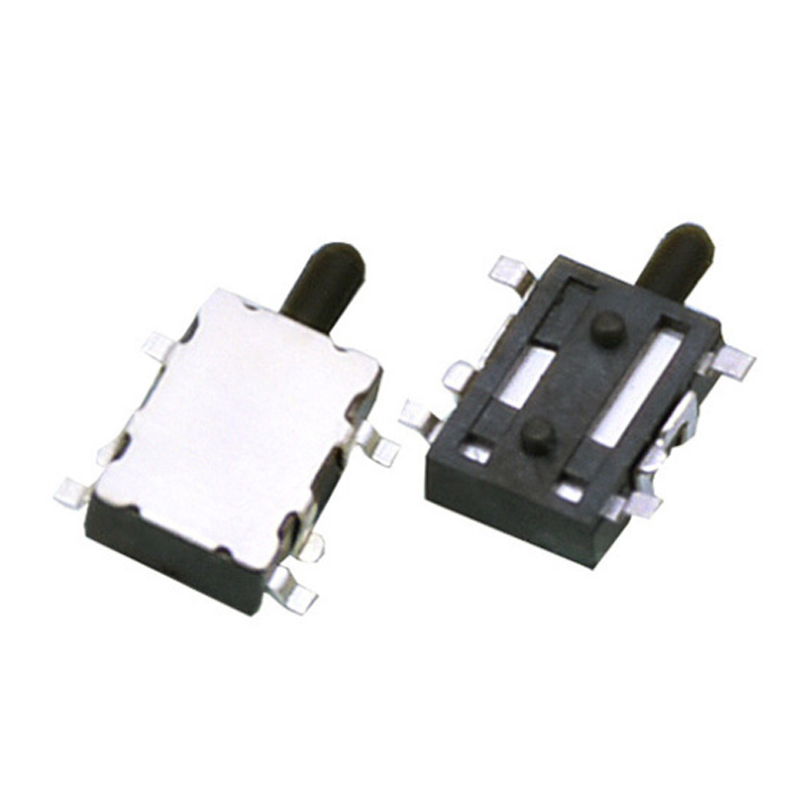

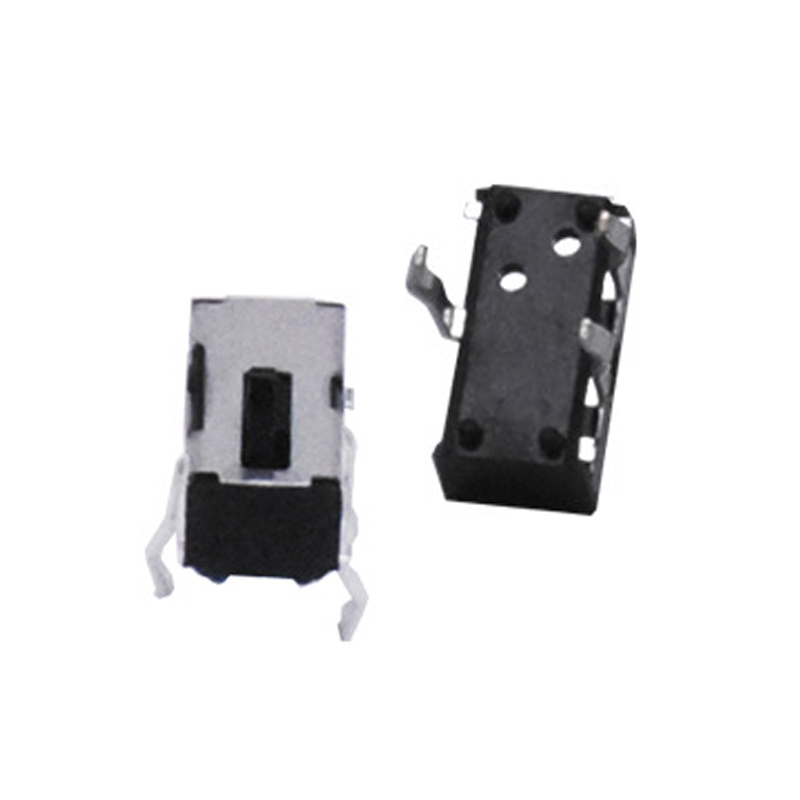

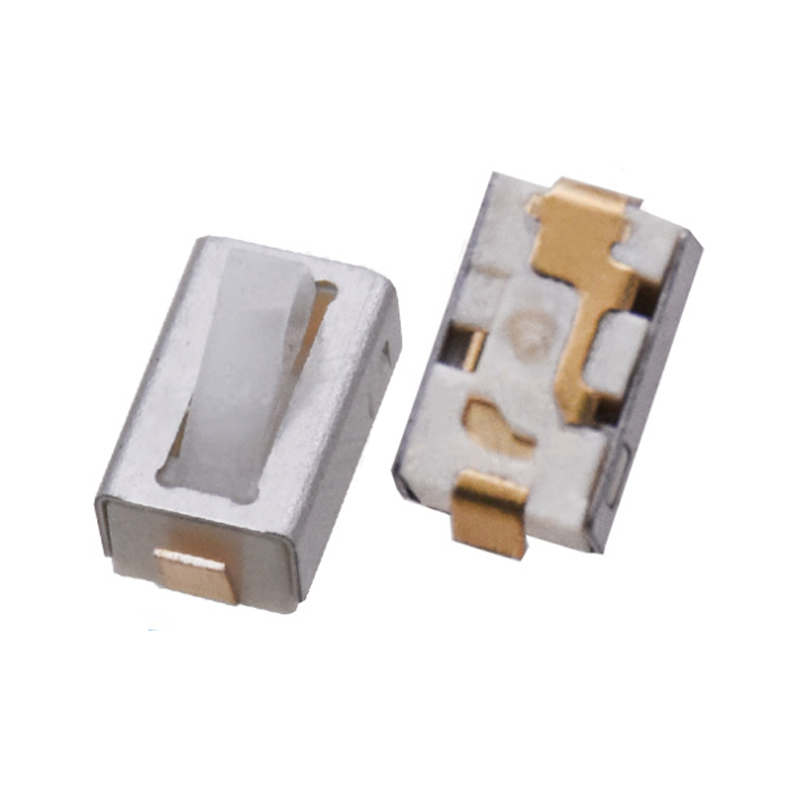

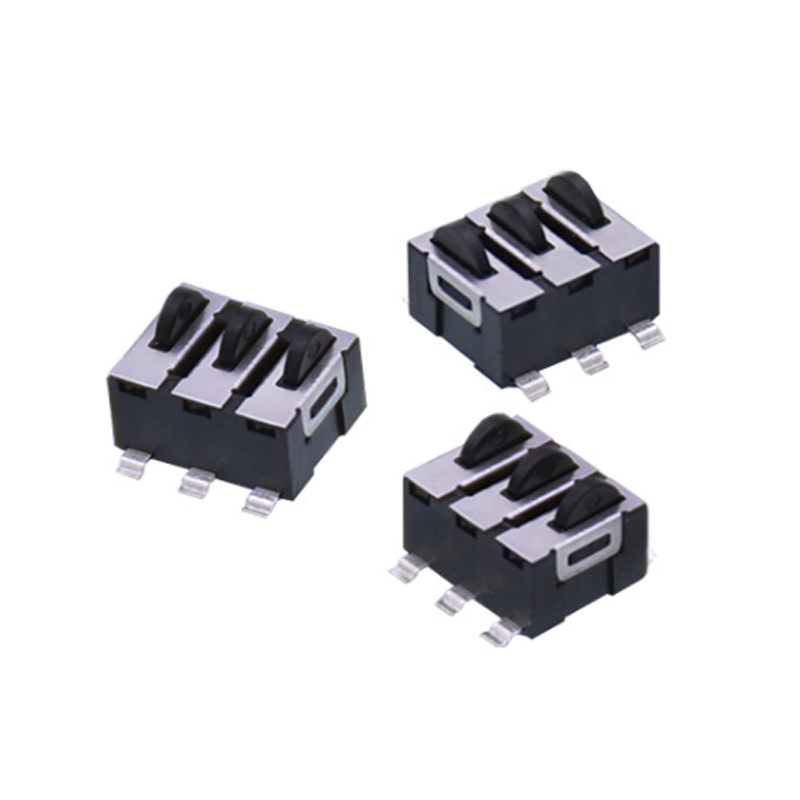

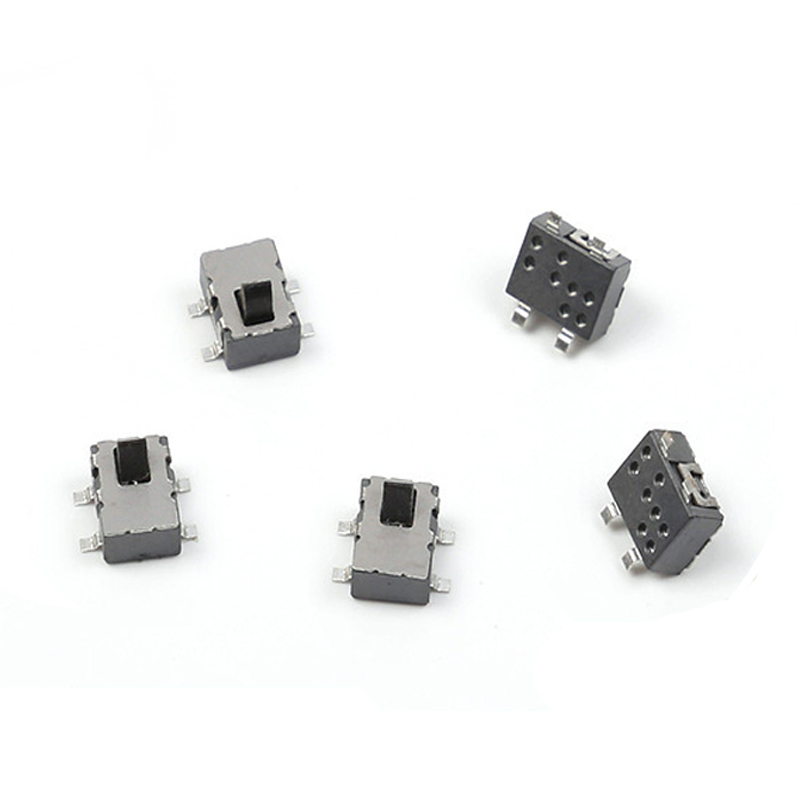

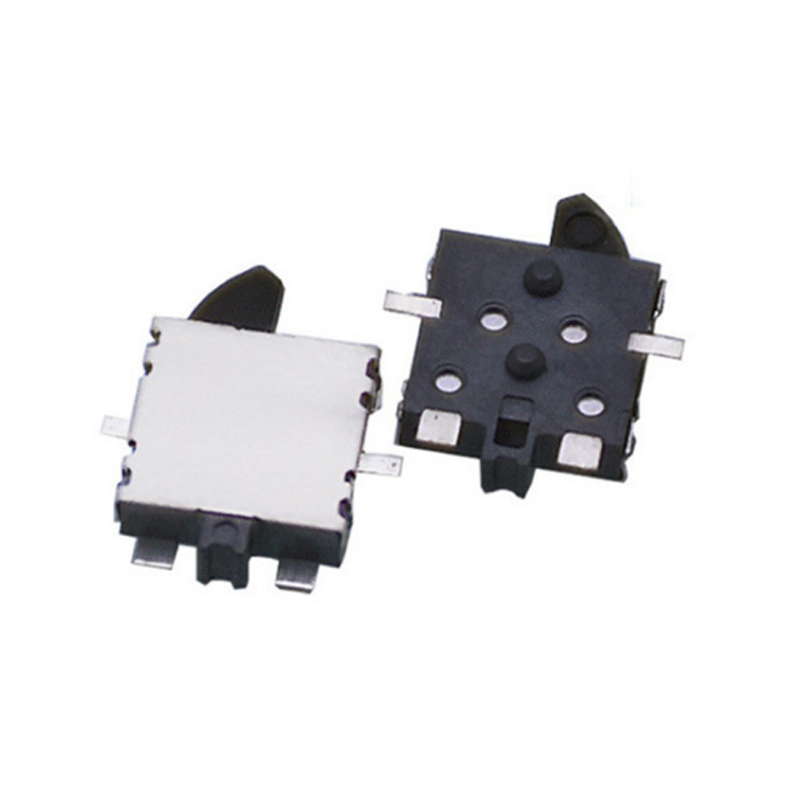

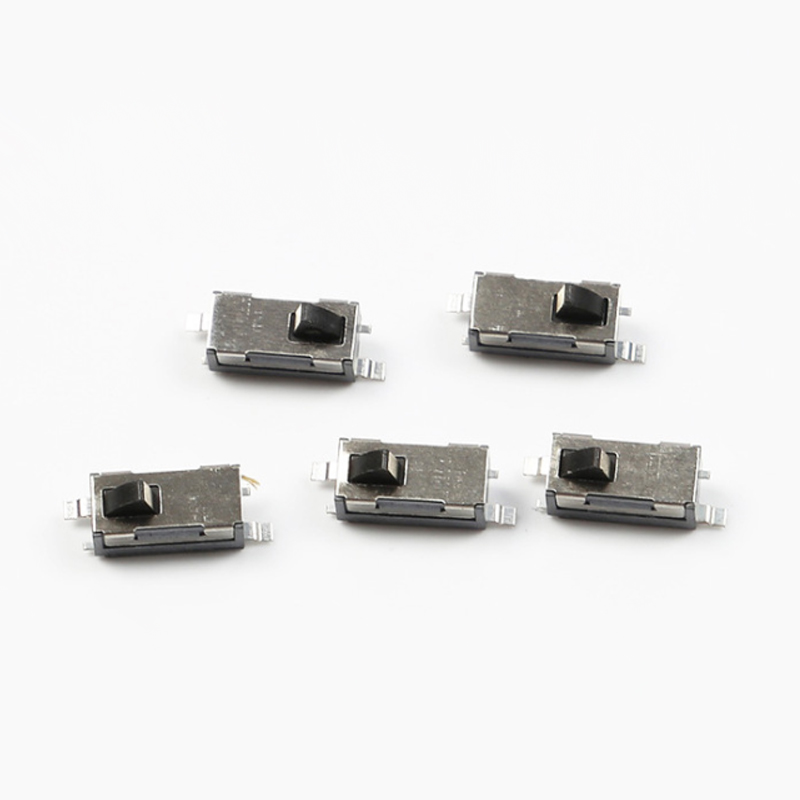

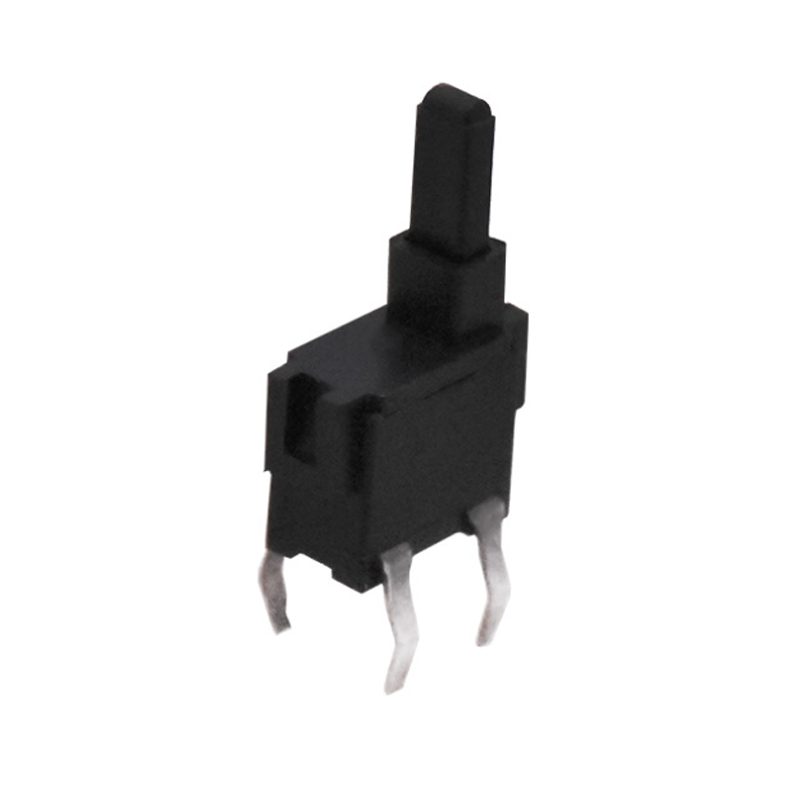

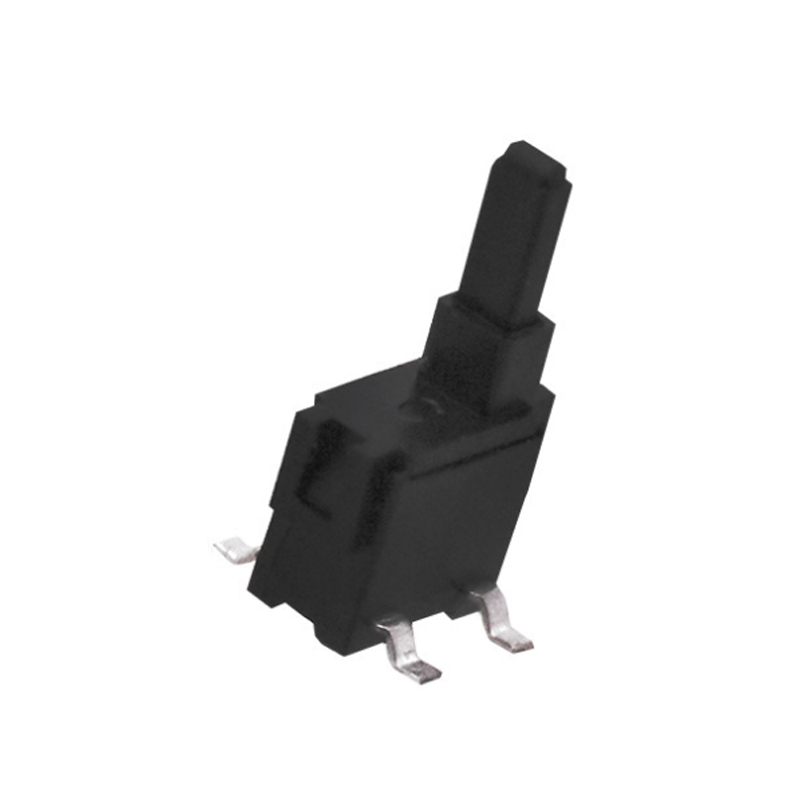

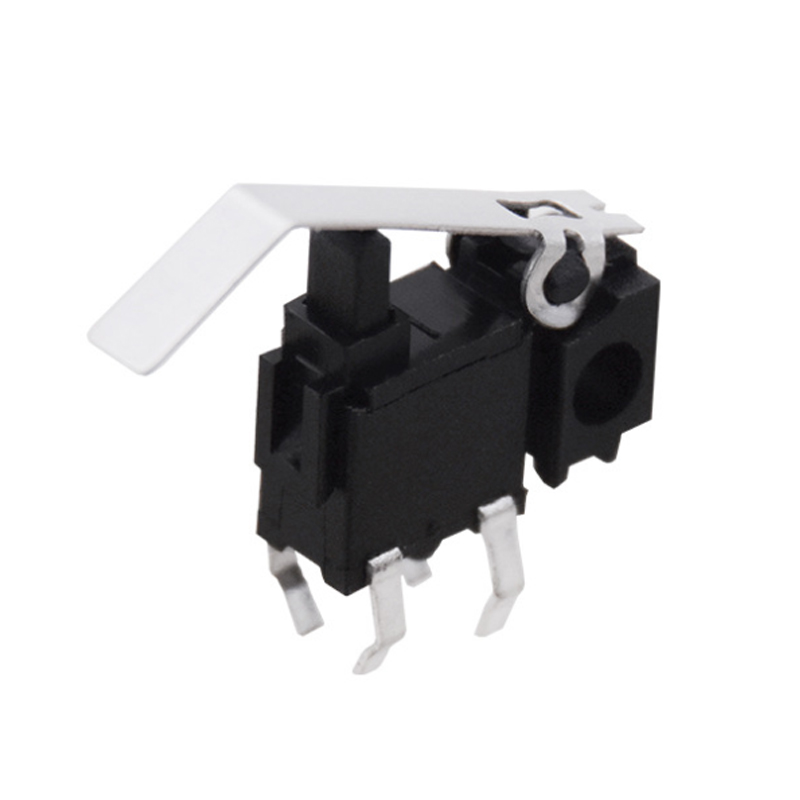

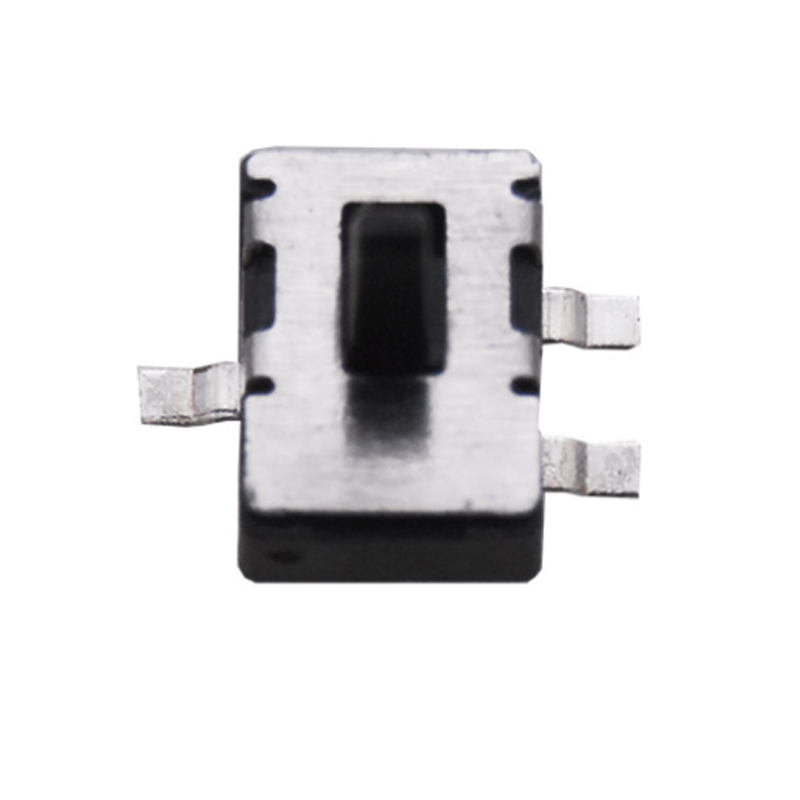

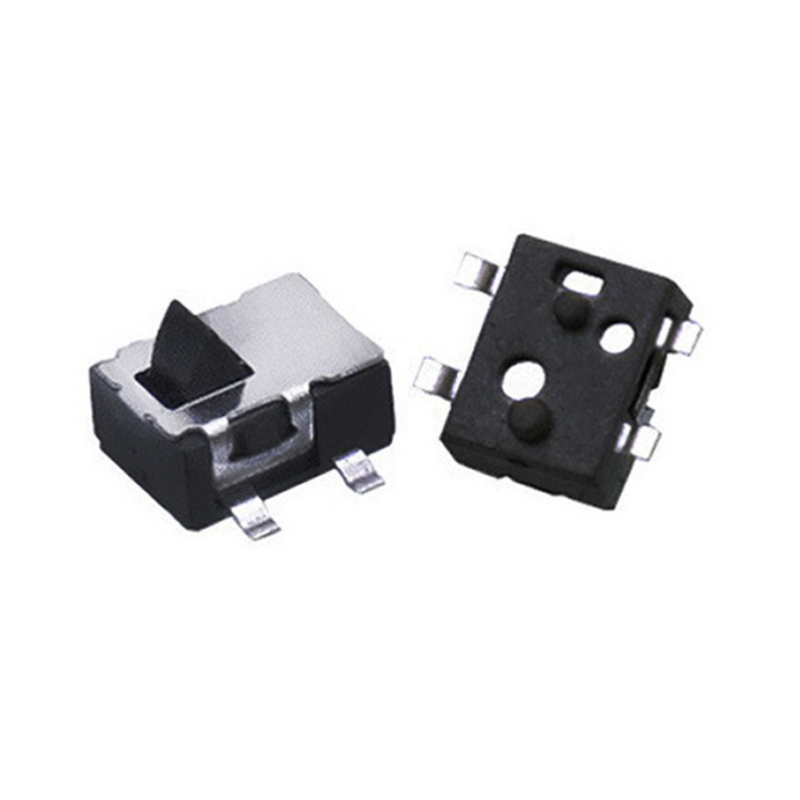

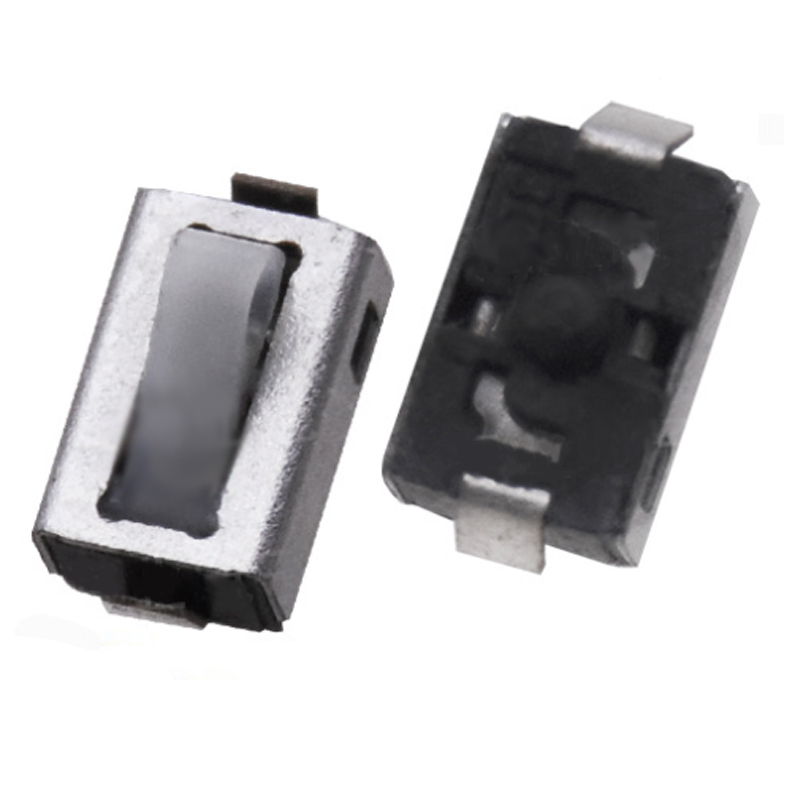

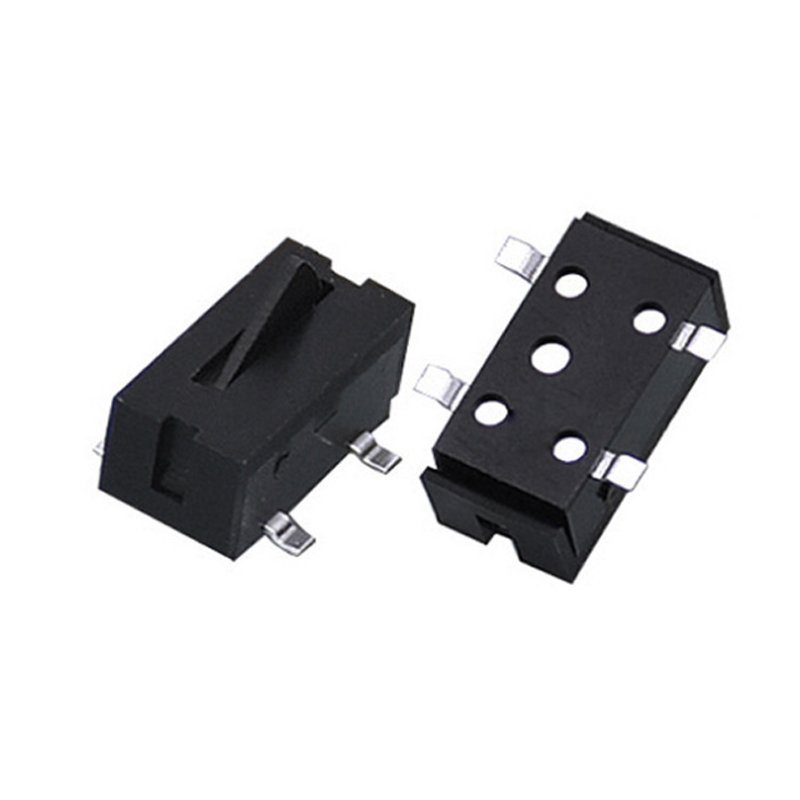

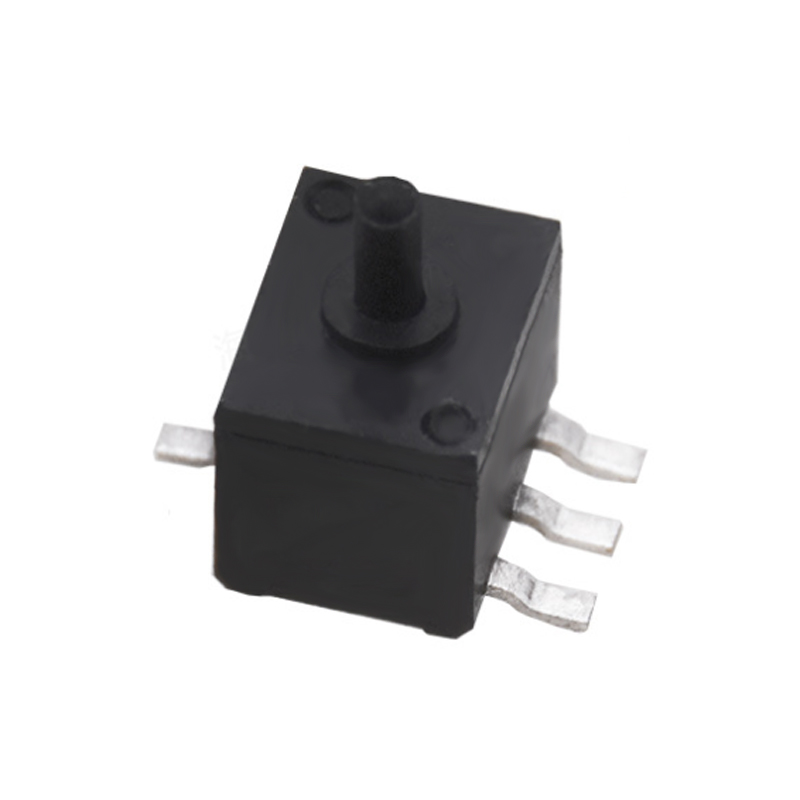

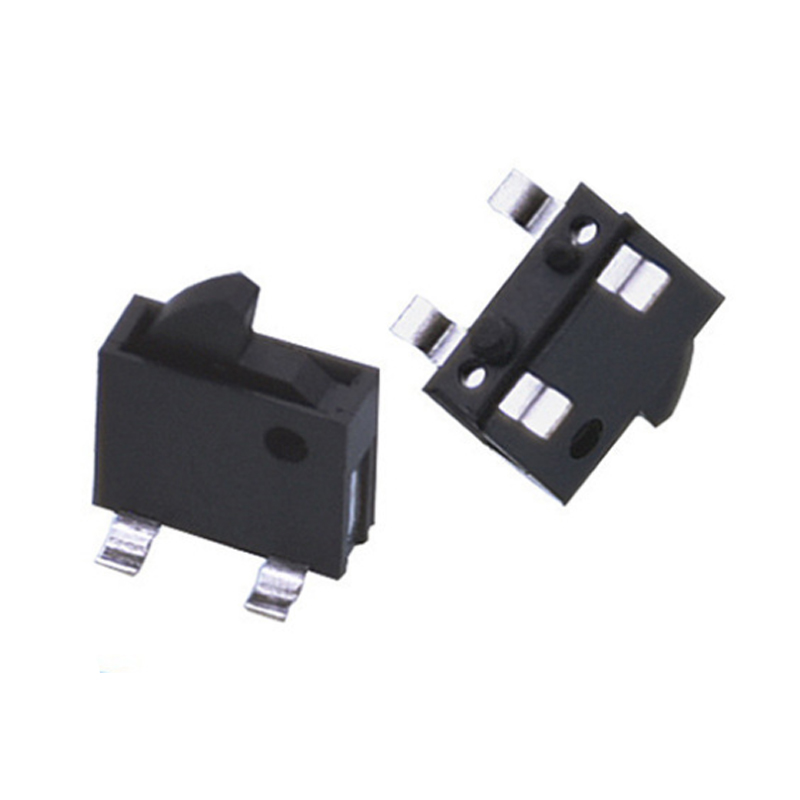

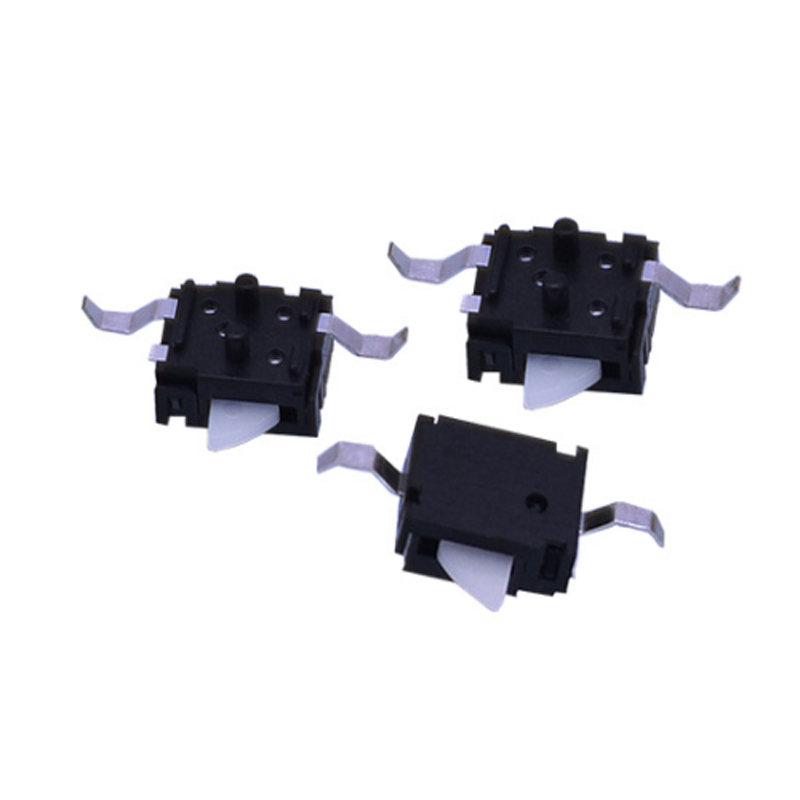

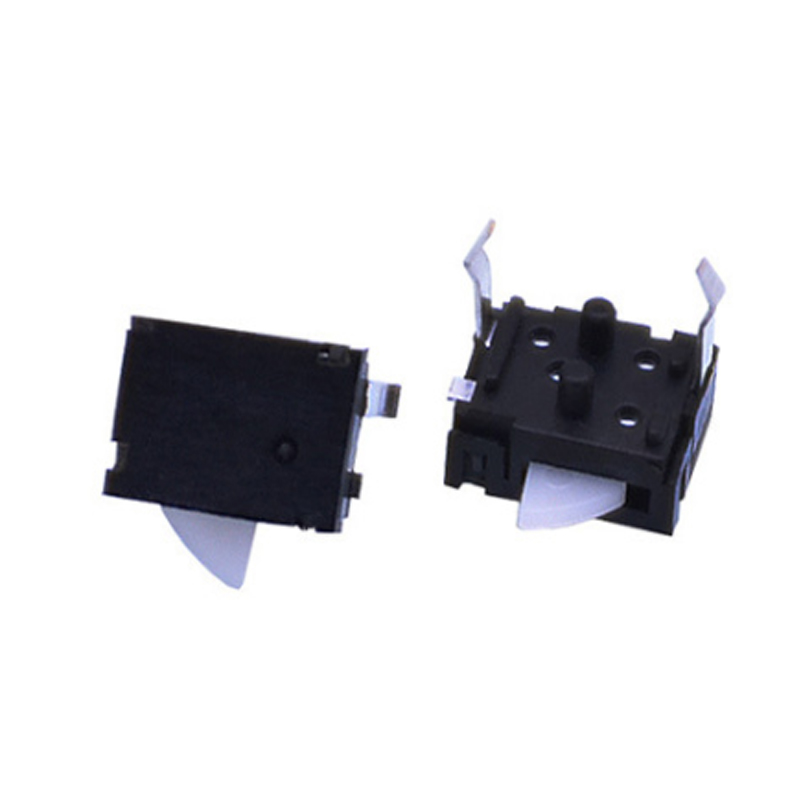

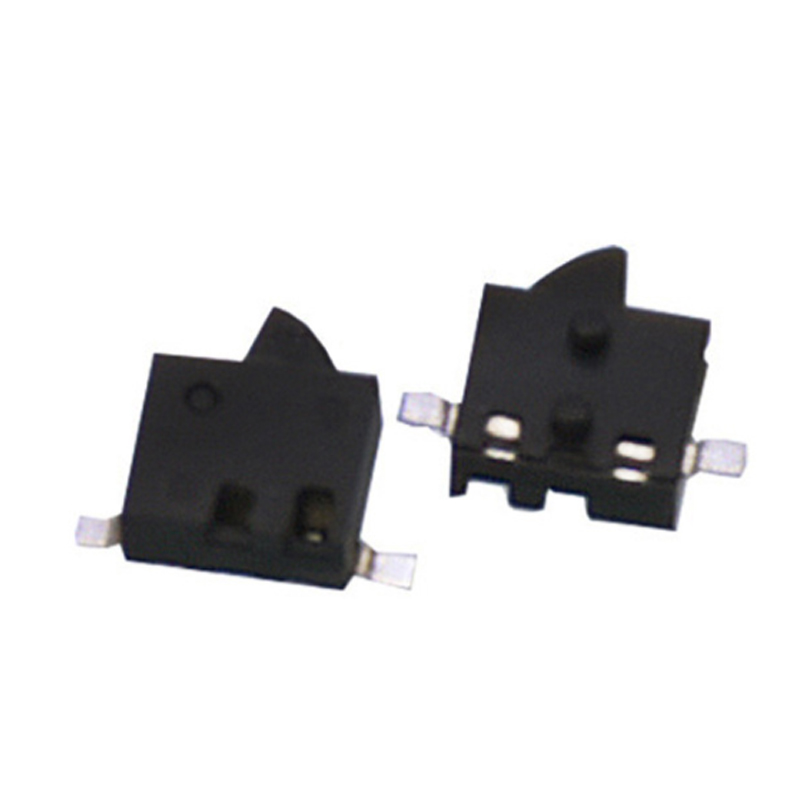

Os interruptores detectores da FBelec têm um design único. Eles são usados para “detectar” movimentos mecânicos e convertê-los em sinais eletrônicos.
