Motores e ventiladores e dissipador de calor

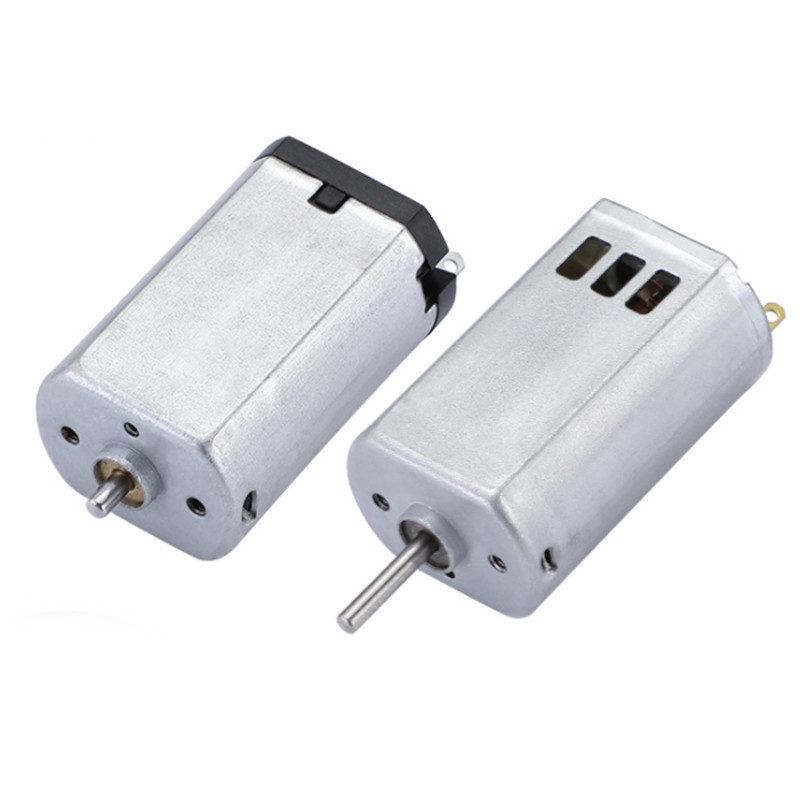

Características do micromotor DC
1. A eficiência do motor micro DC é geralmente maior do que a de outros tipos de motores, portanto, o volume do motor DC é geralmente pequeno para atingir a mesma potência de saída. Quando a posição de instalação é limitada, o micro motor DC é relativamente adequado.
2. Uma característica do micro motor DC é que o motor pode desacelerar automaticamente de acordo com a carga para atingir um ótimo torque de partida. Isto é mais difícil para motores CA. Além disso, o motor DC é fácil de absorver a mudança repentina no tamanho da carga e a velocidade do motor pode se adaptar automaticamente ao tamanho da carga.
Tipos de micro motores DC
Pode ser dividido em motor especial, motor eletromagnético e motor de ímã permanente. Motores especiais geralmente não possuem enrolamentos e o acionamento é mais complexo. Como uma espécie de motor, possui sistema próprio. Os motores eletromagnéticos possuem características diferentes devido aos diferentes modos de excitação. O desempenho do motor de ímã permanente é semelhante ao do motor de derivação eletromagnética, com grande torque de partida e características mecânicas rígidas. A velocidade muda pouco quando a carga muda. É adequado para acionamentos CC de baixa potência, como brinquedos elétricos, ferramentas elétricas, equipamentos de áudio, eletrodomésticos automotivos, etc. Este artigo discute principalmente o acionamento desse tipo de micro motor CC com pequena potência, baixa tensão e pequeno volume .
O motor possui apenas dois terminais. A velocidade pode ser ajustada ajustando a tensão ou corrente de alimentação. A polaridade dos dois condutores pode ser alterada e o motor pode ser revertido. Seu circuito de acionamento é controlado por microcomputador de chip único. Geralmente, é necessário avançar e reverter a rotação e a regulação da velocidade, e o volume não deve ser muito grande.
Como avaliar o desempenho do ventilador de resfriamento？
Quando compramos uma ventoinha, quem a conhece geralmente sabe que podemos escolher entre seus rolamentos, especificações, número de pás e outros parâmetros principais. Então, como julgar seu desempenho? Hoje vamos conhecer os engenheiros da FBelec!

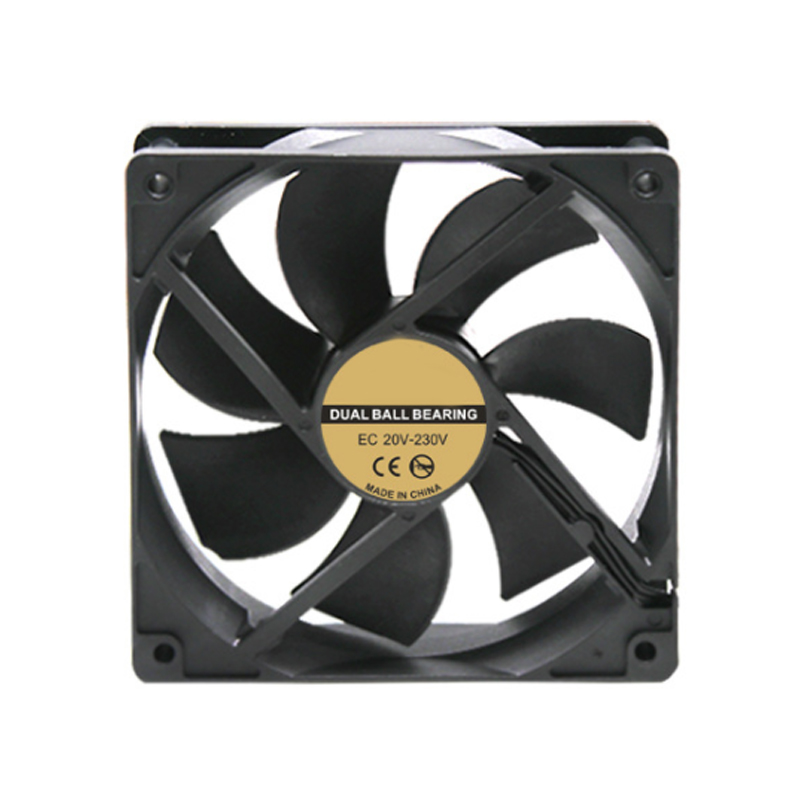

Rolamento de óleo e rolamento de esferas são amplamente utilizados nele. Geralmente, o preço do rolamento do óleo é baixo e o ruído de rotação é baixo. Alguns fabricantes adicionam politetrafluoroetileno ao mancal de óleo para fazer com que o mancal de óleo tenha as características de um rolamento de esferas. Porém, o ruído do ventilador que usa rolamento de esferas é maior que o do rolamento a óleo e o preço é maior que o do rolamento a óleo, mas sua vantagem é alta confiabilidade e longa vida útil .
Geralmente, o comprimento da pá do ventilador e a grande área total de dissipação de calor de um grande ventilador de dissipação de calor são a personificação de seu desempenho, portanto, seu fluxo de ar total é muito grande. Se o esquema de projeto não for bom, a capacidade de dissipação de calor do ventilador grande não será tão boa quanto a do ventilador pequeno.
As lâminas também têm um grande impacto no seu desempenho. Se outras partes do mesmo ventilador permanecerem inalteradas e apenas 5 pás forem substituídas por 7 pás, a mudança no volume de exaustão não será fácil de melhorar. Porém, do ponto de vista da velocidade do ventilador, a velocidade de 7 pás é menor que a de 5 pás. Relativamente falando, se forem selecionadas 7 lâminas, haverá menos vazamento de óleo e maior vida útil.

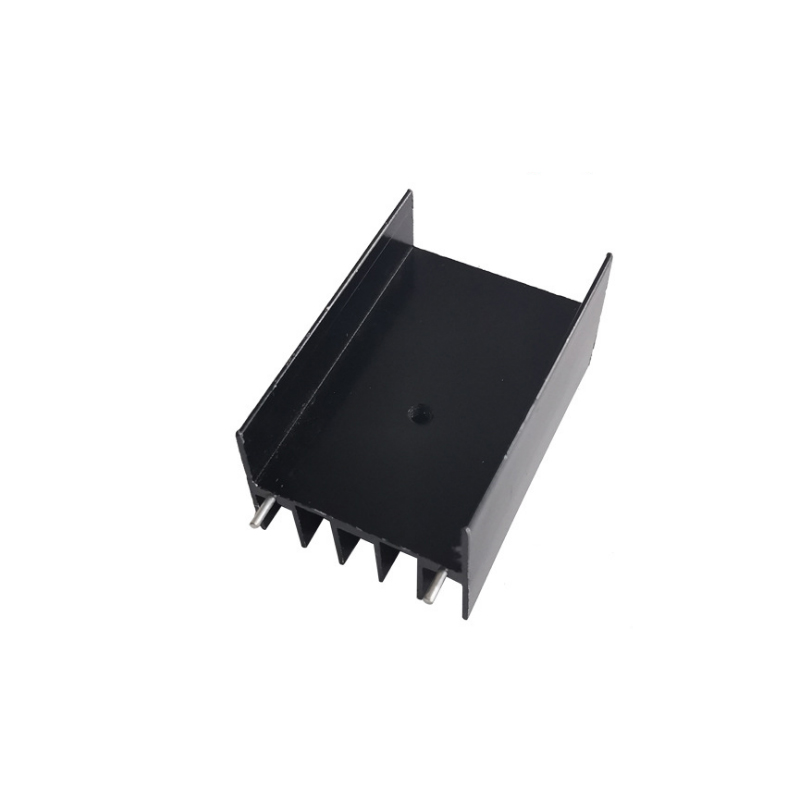

Método de dissipação de calor da placa de circuito PCB de produtos eletrônicos:(dissipador de calor)
Quando o equipamento eletrônico funciona, ele gera certo calor, fazendo com que a temperatura interna do equipamento suba rapidamente. Se o calor não for dissipado a tempo e continuar a aumentar, o dispositivo irá falhar devido ao superaquecimento e a confiabilidade do equipamento eletrônico diminuirá. Portanto, é muito importante fazer um bom tratamento de dissipação de calor para PCB.
1. Dissipação de calor PCB
A autodissipação de calor do PCB é um método de dissipação de calor simples, prático e de baixo custo . Atualmente, as placas de circuito PCB são principalmente substrato de tecido de vidro revestido de cobre / epóxi ou substrato de tecido de vidro de resina fenólica. Embora esses substratos tenham excelentes propriedades elétricas e de processamento, eles apresentam baixa dissipação de calor e é quase impossível esperar a condução de calor pela própria resina do PCB. Portanto, é necessário projetar a dissipação de calor da superfície do elemento para o ar circundante.
Então, como? A melhor forma é melhorar a capacidade de dissipação de calor da PCB em contato direto com o elemento de aquecimento e transmiti-lo ou emiti-lo através da PCB. Por exemplo, adicionar folha de cobre para dissipação de calor, usar folha de cobre de aterramento de fonte de alimentação de grande área, vias de aquecimento, expor cobre na parte traseira do chip IC, reduzir a resistência térmica entre a folha de cobre e o ar, etc.
2. Otimize o layout dos componentes
Os dispositivos em uma placa impressa PCB devem ser dispostos em zonas de acordo com seu poder calorífico e grau de dissipação de calor, tanto quanto possível. Dispositivos com pequeno poder calorífico ou baixa resistência ao calor (como transistores de pequeno sinal, circuitos integrados de pequena escala, capacitores eletrolíticos, etc.) devem ser colocados no fluxo superior (entrada) do fluxo de ar de resfriamento. Dispositivos com alto poder calorífico ou boa resistência ao calor (como transistores de potência, circuitos integrados de grande escala, etc.) é colocada a jusante do fluxo de ar de resfriamento. Evite a concentração de pontos quentes no PCB , distribua a energia uniformemente no PCB tanto quanto possível e mantenha a uniformidade e consistência do desempenho da temperatura da superfície do PCB.
A dissipação de calor das placas impressas no equipamento depende principalmente do fluxo de ar, portanto o caminho do fluxo de ar deve ser estudado no projeto, e os dispositivos ou placas de circuito impresso devem ser configurados de forma razoável.
FBelec é um fabricante profissional de micro motores DC, ventilador de resfriamento, radiadores de estado sólido, fornecendo aos usuários componentes de suporte perfeitos, radiadores plug-in, radiadores de liga de alumínio e fabricantes de processamento de radiadores, que podem ser colocados em produção de acordo com as necessidades do cliente!
