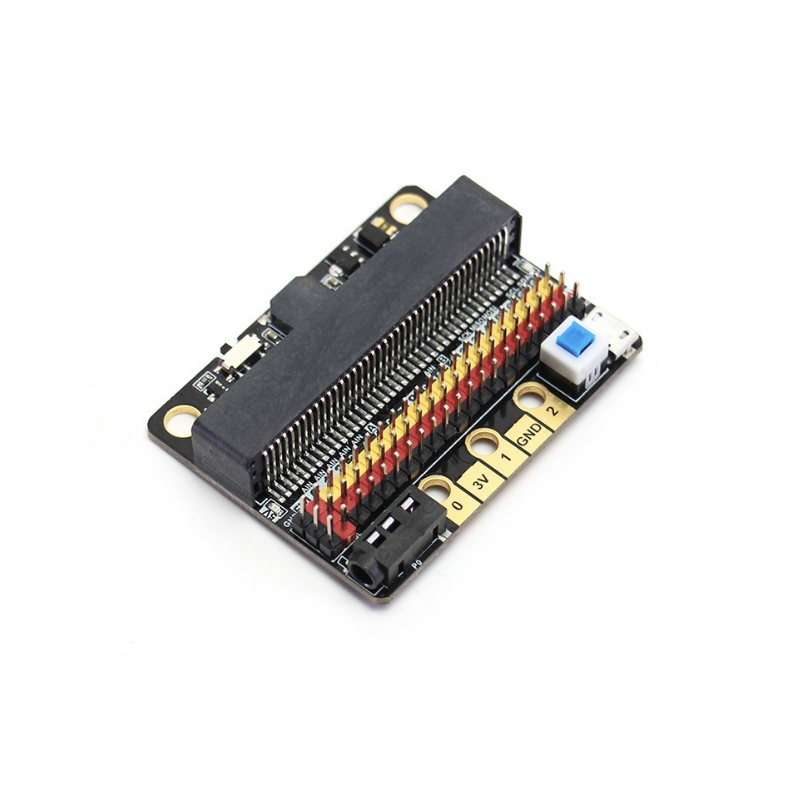

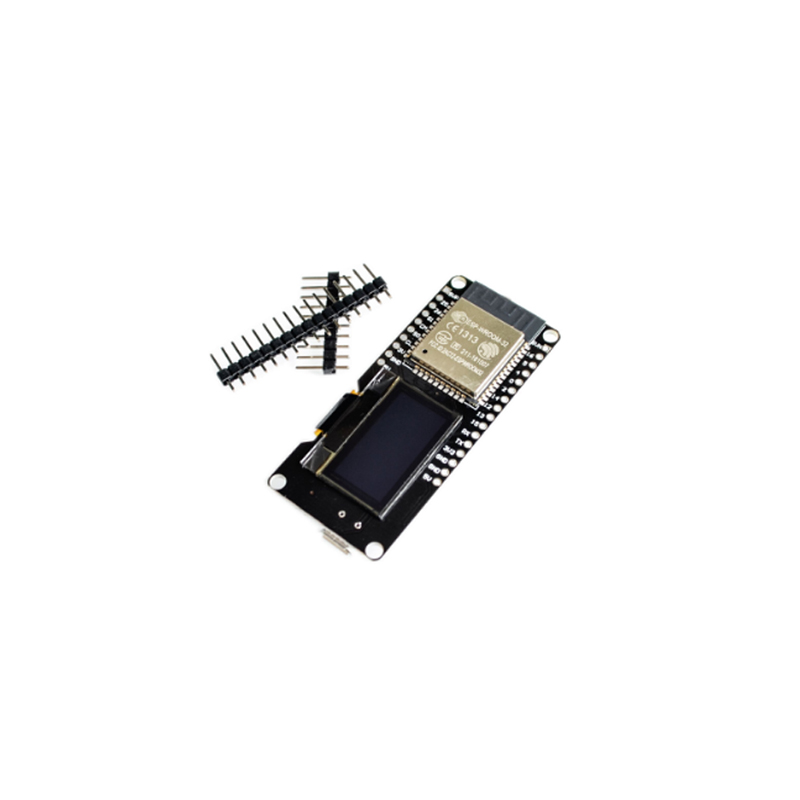

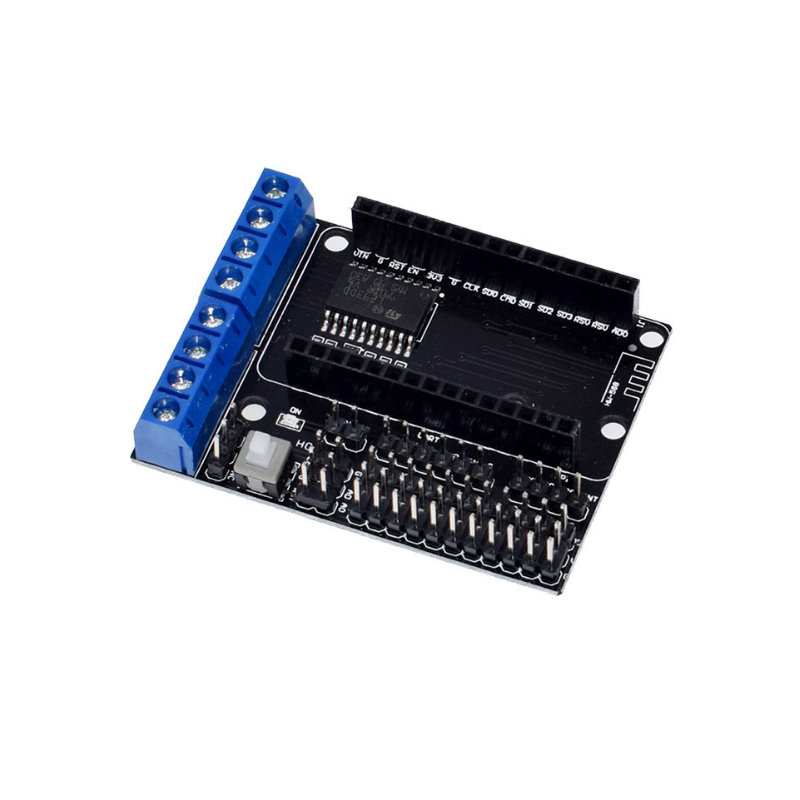

O que é uma placa de desenvolvimento? DemoBoard?

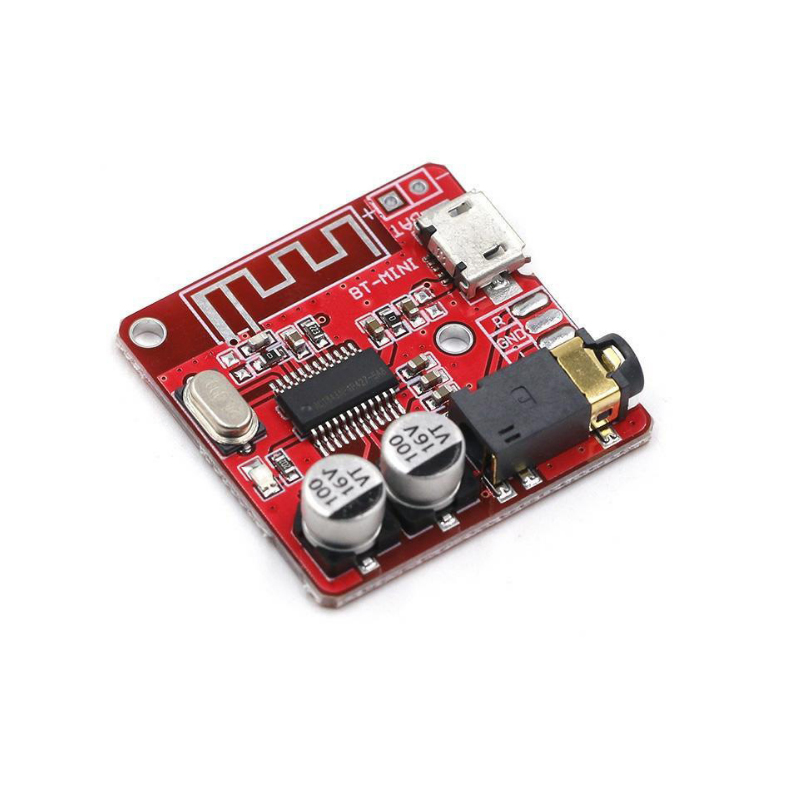

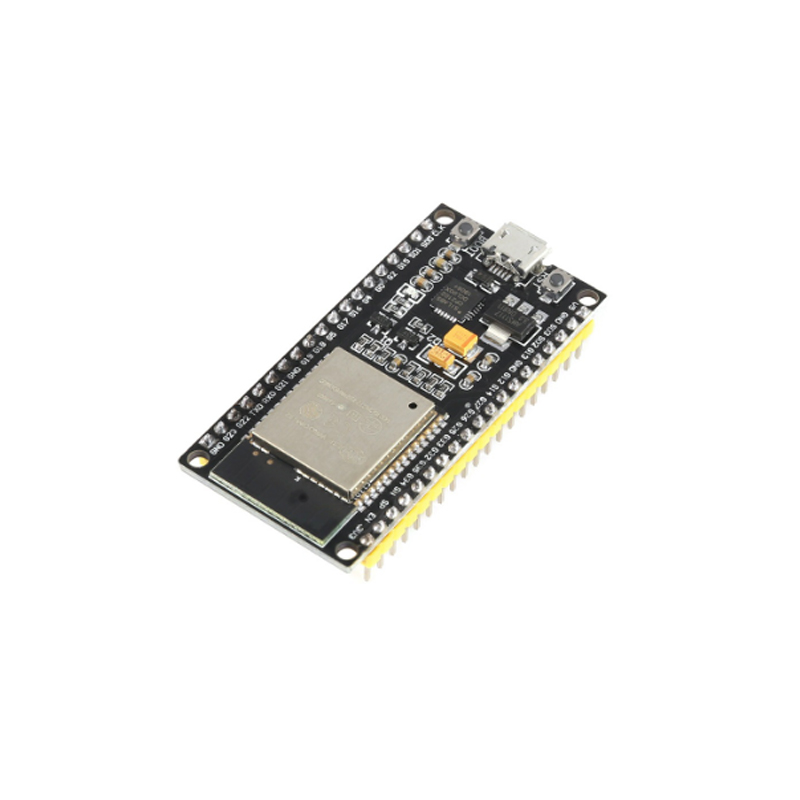

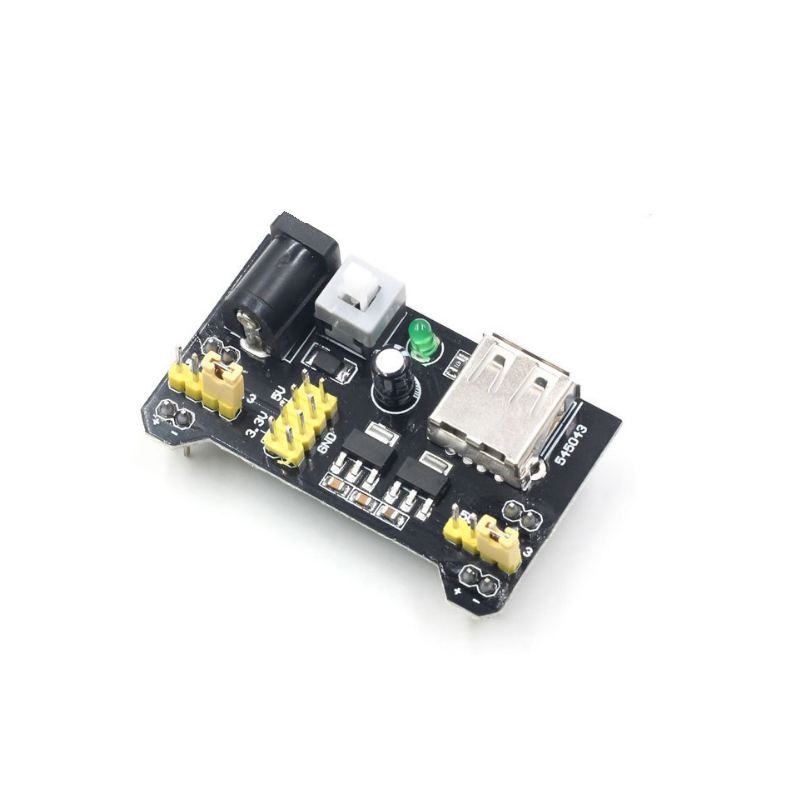

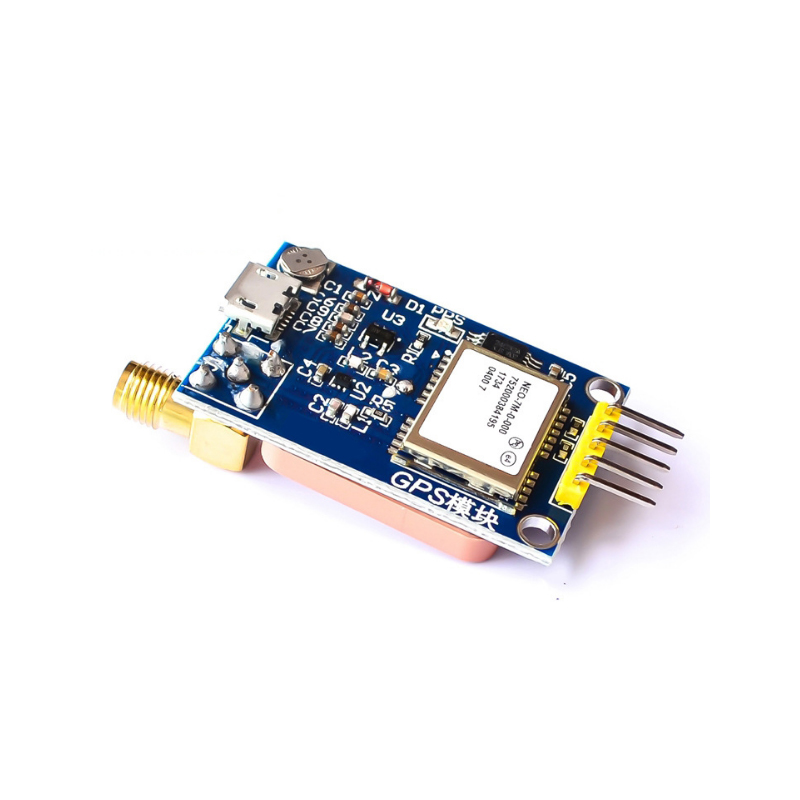

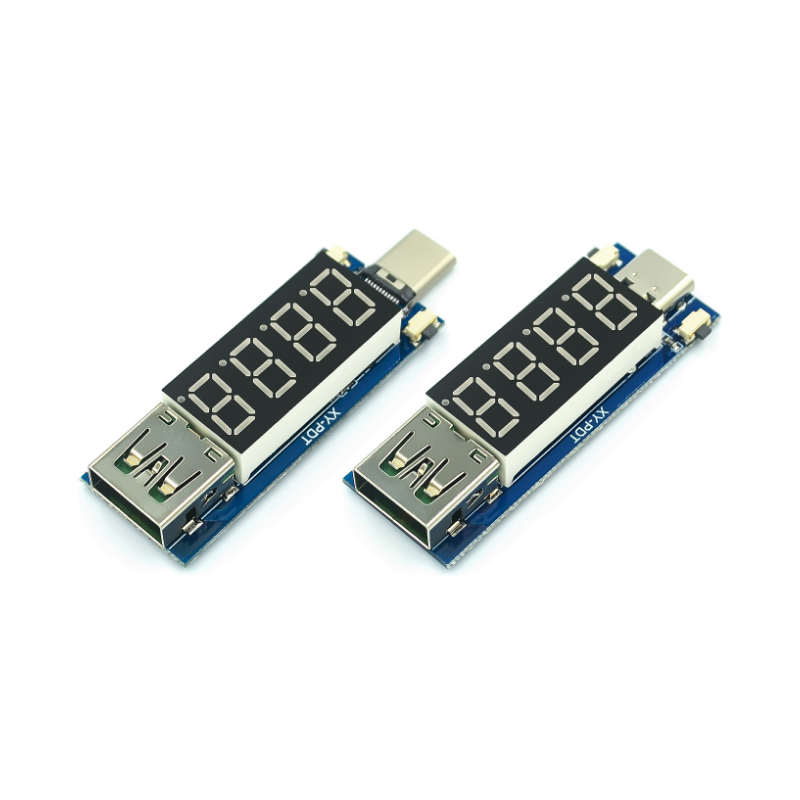

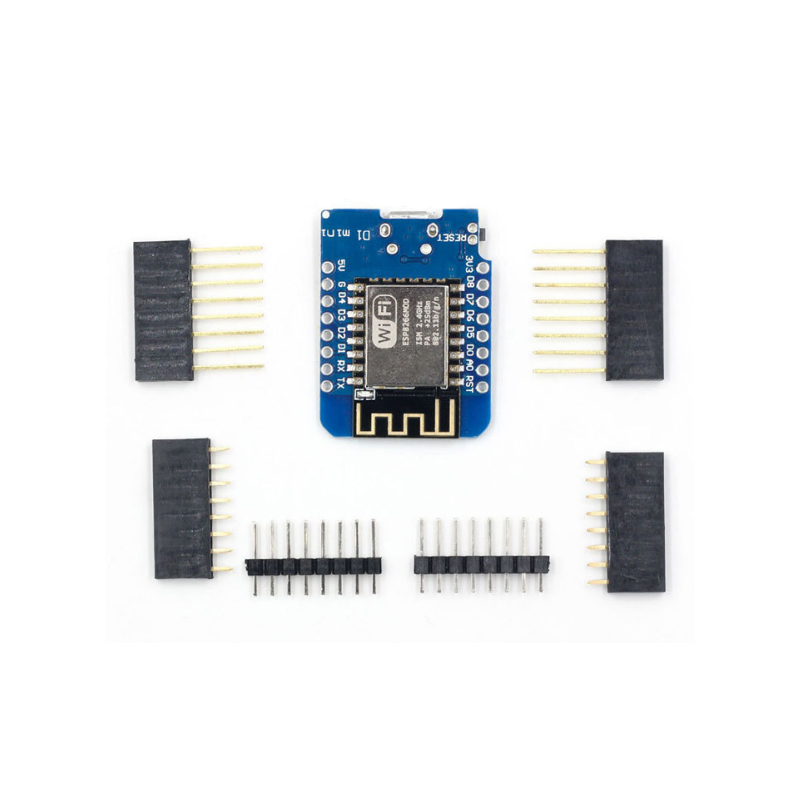

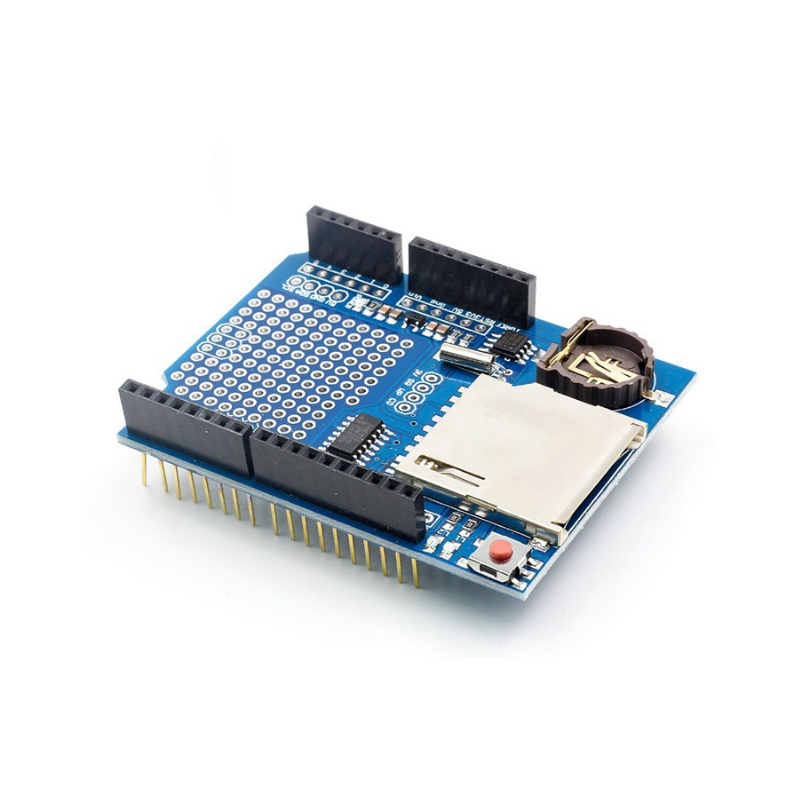

Placa de demonstração é uma placa de circuito usada para desenvolvimento de sistema embarcado, incluindo uma série de componentes de hardware, como CPU, memória, dispositivo de entrada, dispositivo de saída, caminho/barramento de dados e interface de recursos externos. No processo geral de desenvolvimento de sistemas embarcados, o hardware é geralmente dividido em duas plataformas, uma é a plataforma de desenvolvimento (host) e a outra é a plataforma alvo (target), ou seja, a placa de desenvolvimento. A plataforma de desenvolvimento descrita aqui refere-se ao uso de um computador para conectar-se à plataforma alvo por meio de uma interface de transmissão, como porta serial (RS-232), USB, porta paralela ou rede (Ethernet).Placa de demonstração universal (kit de avaliação) ).

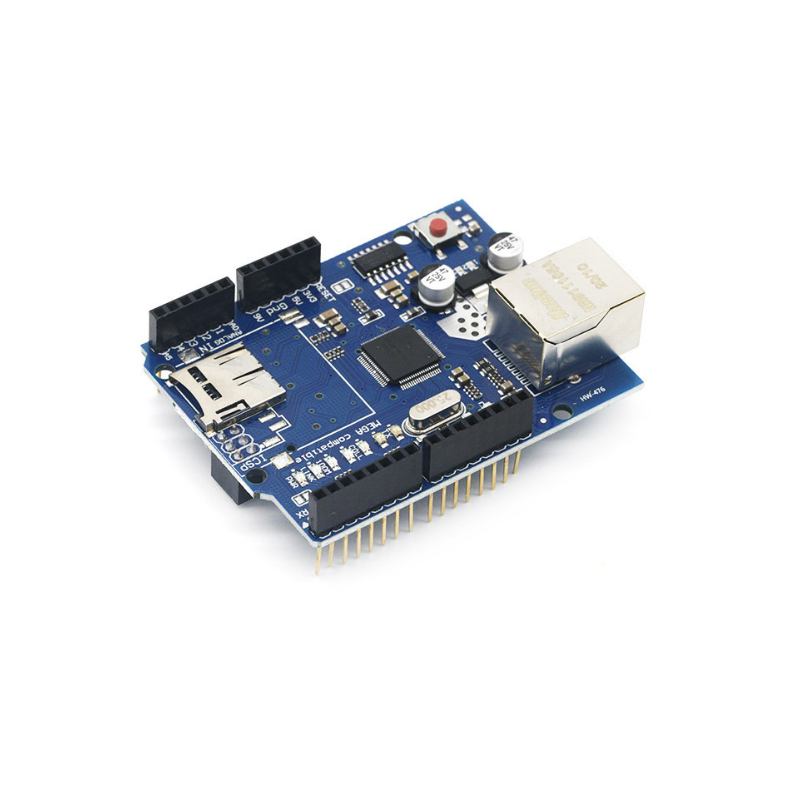

A placa de desenvolvimento geralmente é customizada por desenvolvedores de sistemas embarcados de acordo com as necessidades de desenvolvimento e também pode ser pesquisada e projetada pelos usuários. A placa de desenvolvimento é para iniciantes entenderem e aprenderem o hardware e software do sistema. Ao mesmo tempo, algumas placas de desenvolvimento também fornecem ambiente de desenvolvimento integrado básico, código-fonte de software e diagrama esquemático de hardware. Placas de desenvolvimento comuns incluem placas de desenvolvimento 51, arm, FPGA e DSP.

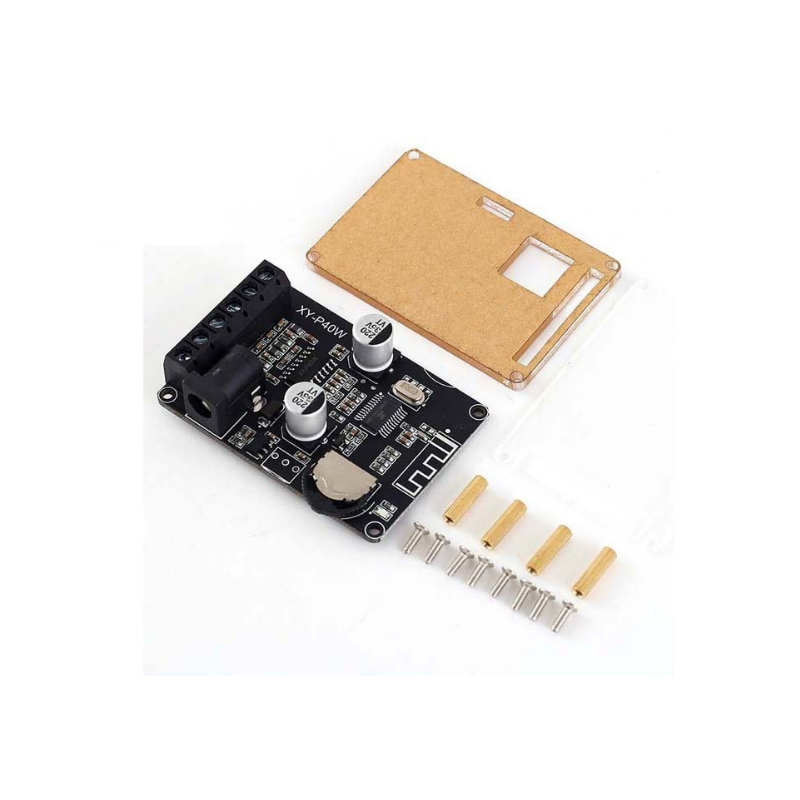

Classificação da placa de desenvolvimento

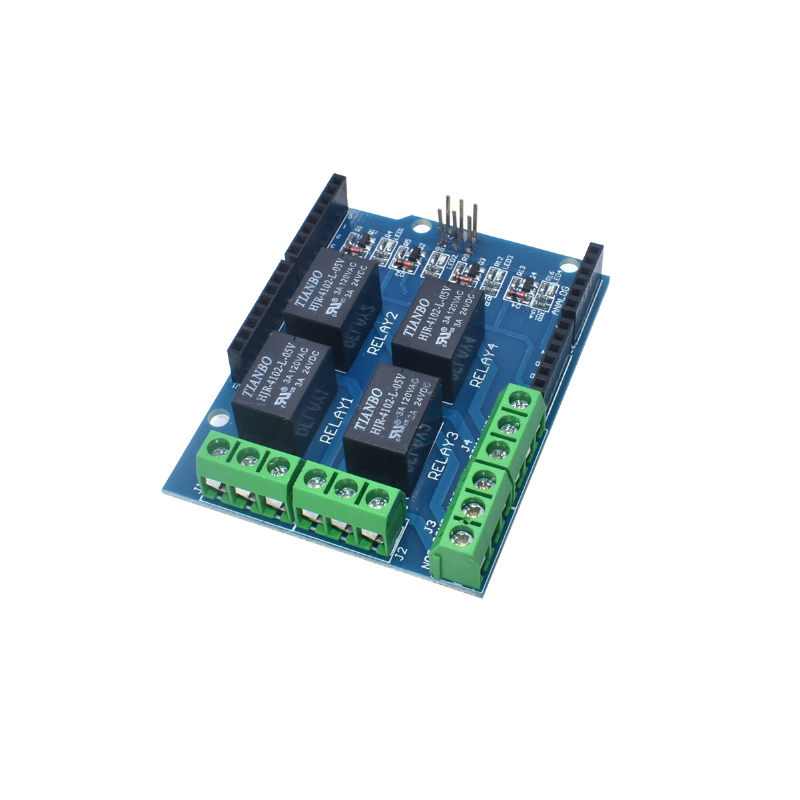

chip único:
1) microcomputador de chip único série 51
51 microcomputadores de chip único têm muitos modelos. 8031/8051/8751 são os primeiros produtos da Intel, enquanto os AT89C51 e AT89S52 da ATMEL são mais práticos. A série 51 da ATMEL também inclui AT89C2051, AT89C1051 e outras variedades. Esses chips são uma versão simplificada formada após a simplificação de algumas funções com base no AT89C51. Os chips com oferta suficiente no mercado incluem os chips 51 e 52 da ATMEL, a série gms97 da Hyundai, 78e52, 78E58, 77e58 da Winbond, etc.
2) Série de fotos MCU
Podemos ver a ampla aplicação do PIC MCU em vários campos, desde periféricos de computador, controle de eletrodomésticos, telecomunicações, instrumentos inteligentes, eletrônica automotiva até eletrônica financeira em todo o mundo. Pic Series MCU é dividido em: séries de nível básico, como PIC16C5X, que é adequada para a seleção de diversos eletrodomésticos com rígidos requisitos de custo; Séries intermediárias, como pic12c6xx, que possuem alto desempenho, como conversor A/D interno, memória de dados E2PROM, saída comparadora, saída PWM, interfaces I2C e SPI; Os produtos da série intermediária Pic são aplicáveis ao design de vários produtos eletrônicos de alta, média e baixa qualidade. Séries avançadas, como pic17cxx, possuem funções ricas de controle de E/S e podem ser conectadas externamente com EPROM e memória RAM estendidas. É adequado para equipamentos eletrônicos de alta e média qualidade.

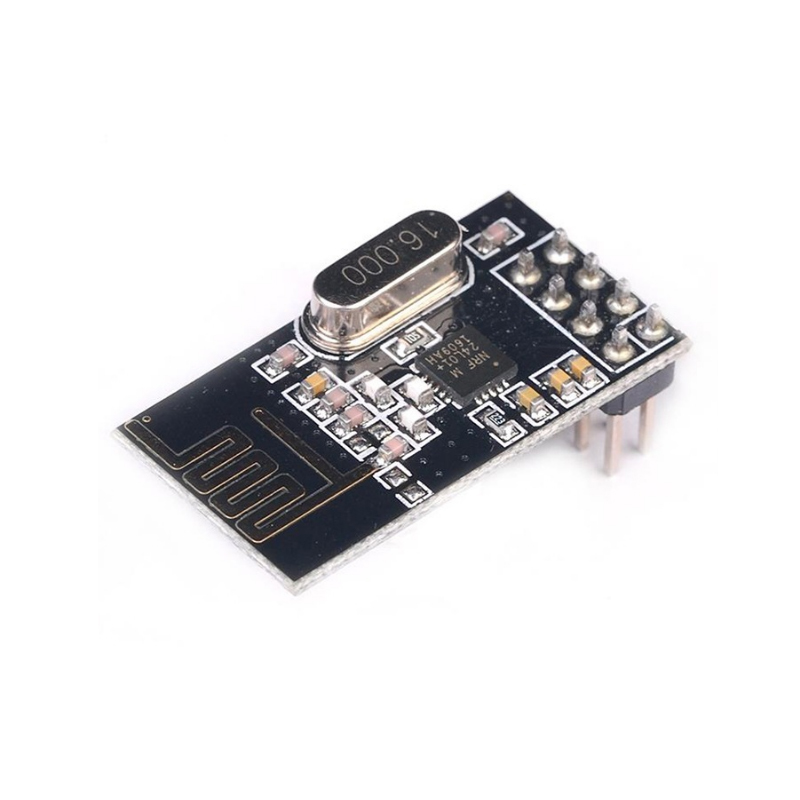

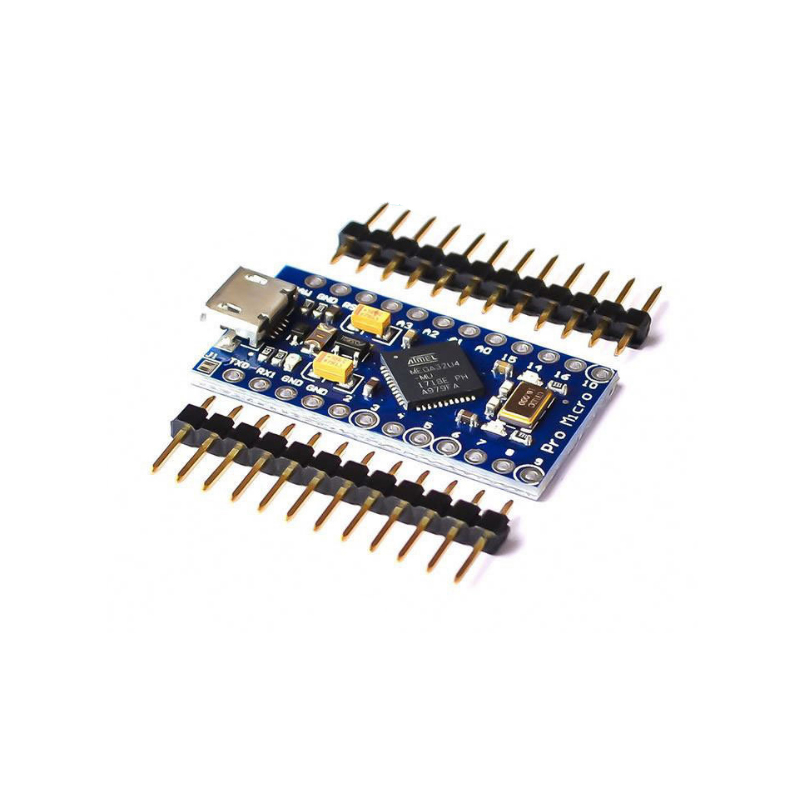

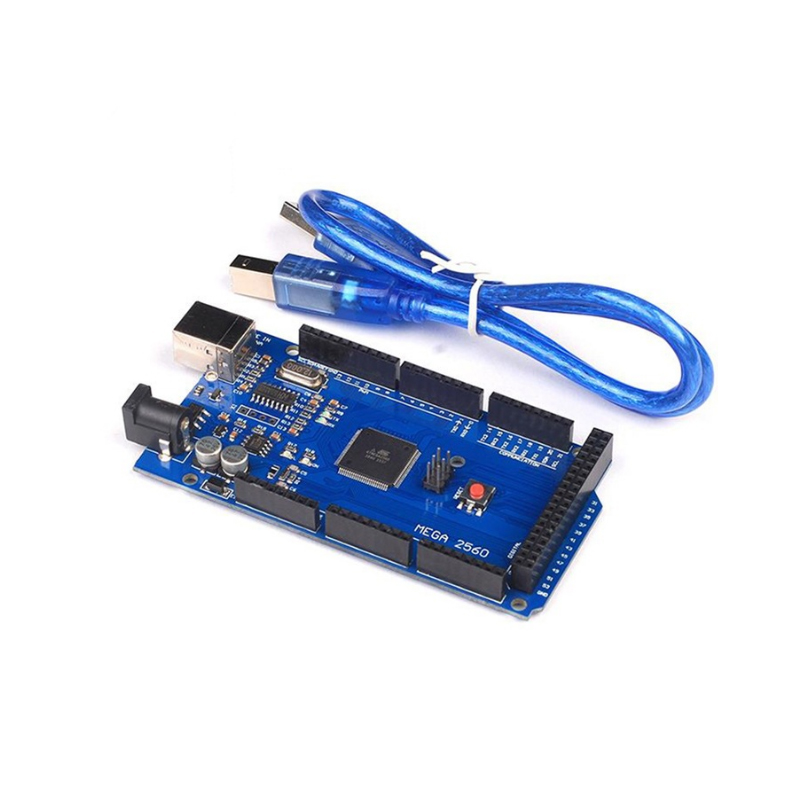

3) MCU da série AVR
AVR MCU é um RISC aprimorado (CPU de conjunto de instruções reduzido) conjunto de instruções reduzido MCU de 8 bits de alta velocidade com flash integrado desenvolvido pela empresa ATMEL em 1997. AVR MCU pode ser amplamente utilizado em equipamentos externos de computador, controle industrial em tempo real , instrumentação, equipamentos de comunicação, eletrodomésticos e outros campos.
4) Placa de desenvolvimento de braço

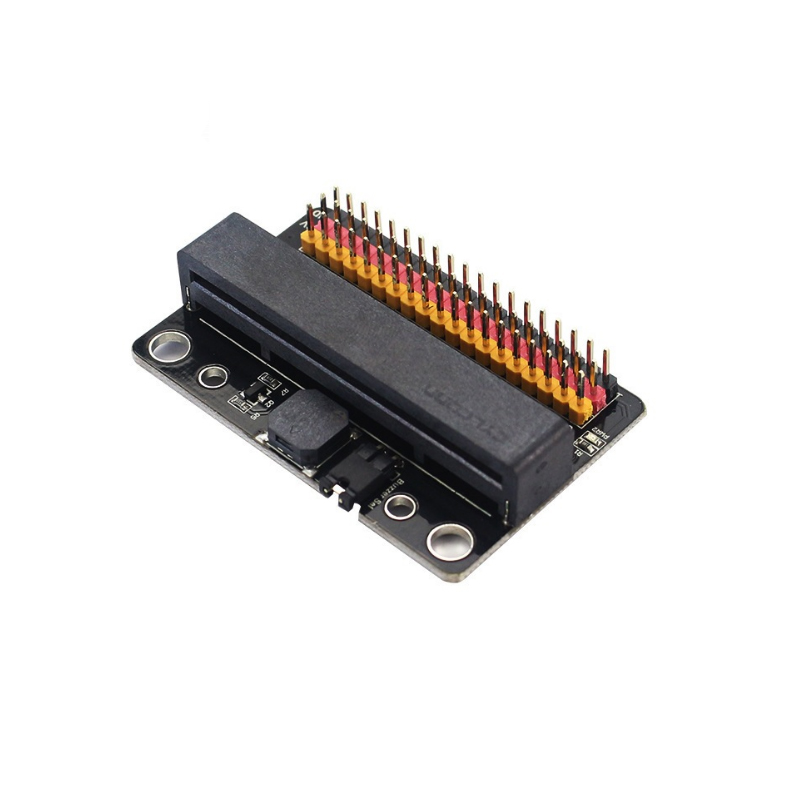

Placa de desenvolvimento ARM9
A placa de desenvolvimento Arm é uma placa de desenvolvimento incorporada baseada no chip principal ARM, incluindo três séries de núcleos: ARM7, ARM9, ARM11, Cortex-M, cortex-a e cortex-r. suas principais características são velocidade rápida, arquivos de biblioteca unificados e propícios ao desenvolvimento. Incluindo ATMEL, NXP, St, Freescale e outros chips, eles lançaram chips baseados no núcleo ARM e placas de desenvolvimento correspondentes.

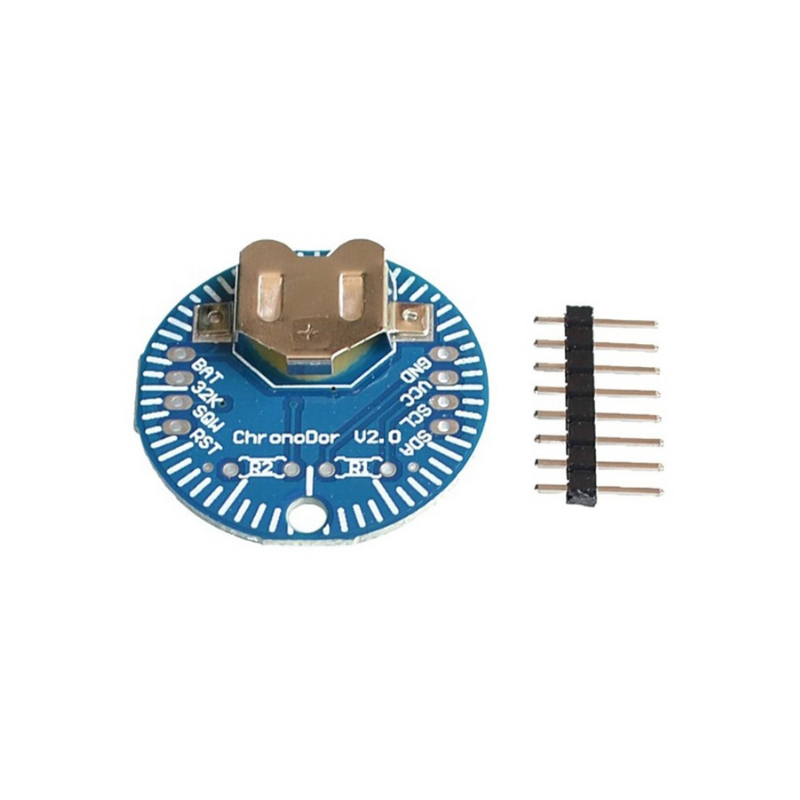

CPLD/FPGA
CPLD (dispositivo lógico programável complexo) é um dispositivo lógico programável complexo desenvolvido a partir de dispositivos pal e gal. Relativamente falando, possui estrutura de grande escala e complexa, e pertence ao escopo dos circuitos integrados de grande escala. É um circuito integrado digital no qual os usuários constroem funções lógicas de acordo com suas necessidades. O método básico de design é gerar o arquivo de destino correspondente com a ajuda da plataforma de software de desenvolvimento integrado, diagrama esquemático, linguagem de descrição de hardware e outros métodos, e transferir o código para o chip de destino através do cabo de download (programação "no sistema") , de modo a realizar o sistema digital projetado.
Muitas empresas já desenvolveram dispositivos lógicos programáveis CPLD. Os produtos típicos são os produtos da Altera, lattice e Xilinx, três empresas conceituadas no mundo. Aqui estão os chips comumente usados: Altera EPM7128S (plcc84), treliça lc4128v (tqfp100) e Xilinx xc95108 (plcc84)
FPGA é a abreviatura de field programmable gate array, ou seja, field programmable gate array. É o produto de um maior desenvolvimento com base em dispositivos programáveis como pal, gal e CPLD. Aparece como um circuito semipersonalizado no campo de circuitos integrados de aplicação específica (ASIC). Ele não apenas resolve as deficiências dos circuitos personalizados, mas também supera as deficiências do número limitado de circuitos de portas programáveis.
Existem muitos tipos de FPGA, incluindo a série XC da Xilinx, a série TPC da empresa TI, a série FIEX da empresa Altera, etc.
DSP
DSP (processador de sinal digital) é um microprocessador exclusivo que processa uma grande quantidade de informações com sinais digitais. Seu princípio de funcionamento é receber sinais analógicos, convertê-los em sinais digitais de 0 ou 1, modificar, excluir e fortalecer os sinais digitais e interpretar os dados digitais de volta para dados analógicos ou formato de ambiente real em outros chips do sistema. Não é apenas programável, mas também possui uma velocidade de execução em tempo real de dezenas de milhões de instruções complexas por segundo, que é muito mais do que o microprocessador geral. É um chip de computador cada vez mais importante no mundo eletrônico digital. Sua poderosa capacidade de processamento de dados e alta velocidade de execução são os dois recursos mais louváveis.
Os principais chips DSP incluem principalmente a série Ti 2000, a série Ti 5000, a série Ti 6000 da empresa TI e a série Adi DSP da empresa ADI.
BRAÇO
Arm, abreviatura de rismáquinas avançadas , é um termo geral para uma classe de microprocessadores Arm também é uma empresa bem conhecida na indústria de microprocessadores. Ela projetou um grande número de processadores RISC, tecnologias relacionadas e software com alto desempenho, baixo custo e baixo consumo de energia. A tecnologia possui características de alto desempenho, baixo custo e baixo consumo de energia. É adequado para muitos campos, como controle incorporado, multimídia educacional/de consumo, DSP e aplicações móveis.
A corrente principal do braço é dividida nas seguintes categorias:
ARM7TDMI para Game Boy Advance, Nintendo DS, iPod
Arm9tdmi tatu, gp32, gp2x (o primeiro kernel), tapwave zodiac (Motorola. MX1); Gp2x (segundo kernel)
ARM9E Nintendo DS, chips NokiaN-GageConexant 802.11; ST Micro STR91xF,
ARM11 Nokia N93, Zune, Nokia N800, NOKIA E72
Cortex Texas Instruments OMAP3； Broadcomé um usuário； Família de microcontroladores Lunar micro [3]
MIPS
MIPS é um processador RISC muito popular no mundo. MIPS significa "microprocessadores sem estágios canalizados interligados". Seu mecanismo é tentar usar métodos de software para evitar problemas relacionados aos dados no pipeline.
O MIPS foi desenvolvido pela primeira vez por uma equipe de pesquisa liderada pelo professor Hennessy, da Universidade de Stanford, no início dos anos 1980. A série R da empresa MIPs é o microprocessador de produtos industriais RISC desenvolvidos nesta base. Essas séries de produtos são usadas por muitas empresas de informática para formar diversas estações de trabalho e sistemas de computador.
Pode-se dizer que o MIPS é o CPU RISC mais vendido. Os produtos MIPS podem ser vendidos em qualquer lugar, como Sony, consoles de jogos Nintendo, roteadores Cisco e supercomputadores SGI. Em comparação com a Intel, a taxa de licenciamento MIP é relativamente baixa, o que é adotado pela maioria dos fabricantes de chips, exceto pela Intel. Depois disso, os MIPs mudaram sua estratégia e começaram a se concentrar em sistemas embarcados, desenvolvendo sucessivamente núcleo de processador de 32 bits de alto desempenho e baixo consumo de energia mips324kc e núcleo de processador de 64 bits de alto desempenho MIPS64 5kc. Em 2000, os MIPs lançaram a versão para mips32 4kc e núcleo do processador MIPS 64 20KC de 64 bits.
O processador Mips32 4kctm é um núcleo MIPS RISC de 32 bits de alto desempenho e baixa tensão, especialmente projetado para sistema em um chip usando a tecnologia MIPS.
O MIPS 64 20KC possui forte capacidade de ponto flutuante e pode formar diferentes sistemas, desde uma estação de trabalho octanagem com um processador até um servidor Origin 2000 com 64 processadores; Esta CPU é mais adequada para estações de trabalho gráficas. O mais recente chip r12000 de MIPs foi aplicado no servidor SGI e sua frequência principal pode atingir no máximo 400 MHz.
O microprocessador MIPS da série K é um dos processadores mais usados, perdendo apenas para o arm (MIPs era o processador mais usado no mundo antes de 1999). Seus campos de aplicação abrangem consoles de jogos, roteadores, impressoras a laser, computadores portáteis e outros aspectos. Além da pequena proporção de aplicações MIPs em telefones móveis, os MIPs alcançaram resultados bastante bons nos mercados de consumo digital geral, voz em rede, entretenimento pessoal, comunicação e aplicações empresariais. Os mais utilizados deverão ser os aparelhos audiovisuais domésticos (incluindo descodificadores), os produtos Netcom e a electrónica automóvel.
PPC
PowerPC é uma unidade central de processamento (CPU) com arquitetura de conjunto de instruções reduzido (RISC). Seu design básico vem do poder da IBM (desempenho otimizado com RISC aprimorado; notícias eletrônicas do IBM Connect traduzidas como "otimização de desempenho RISC aprimorada" em agosto de 2007). Na década de 1990, a IBM (International Business Machine Corporation), a Apple (Apple) e a Motorola (Motorola) desenvolveram com sucesso o chip PowerPC e fabricaram computadores multiprocessadores baseados em PowerPC. A arquitetura PowerPC é caracterizada por boa escalabilidade, conveniência e flexibilidade.
Os processadores PowerPC têm uma ampla gama de implementações, desde CPUs de servidor de última geração, como power4, até o mercado de CPU embarcada (o Nintendo GameCube usa PowerPC). O processador PowerPC possui desempenho integrado muito forte devido ao seu excelente desempenho, baixa perda de energia e baixa dissipação de calor. Além das E/S integradas como controladores seriais e Ethernet, o processador embarcado é muito diferente da CPU “desktop”. Por exemplo, os processadores PowerPC da série 4xx não possuem operações de ponto flutuante e também usam um TLB controlado por software para gerenciamento de memória, em vez de tabelas de página reversa como em chips de desktop.
