O que é uma eletrossonda e multímetro?
O multímetro, também conhecido como medidor multiplex, medidor multifuncional, medidor de três vias e medidor multifuncional, é um instrumento de medição indispensável em eletrônica de potência e outros departamentos. Geralmente, o objetivo principal é medir tensão, corrente e resistência . O multímetro é dividido em multímetro de ponteiro e multímetro digital de acordo com o modo de exibição. É um instrumento de medição multifuncional e de múltiplas faixas. Geralmente, o multímetro pode medir corrente CC, tensão CC, corrente CA, tensão CA, resistência e nível de áudio. Alguns também podem medir corrente CA, capacitância, indutância e alguns parâmetros de semicondutores (como β) Espere.
Qual é a função de um multímetro?

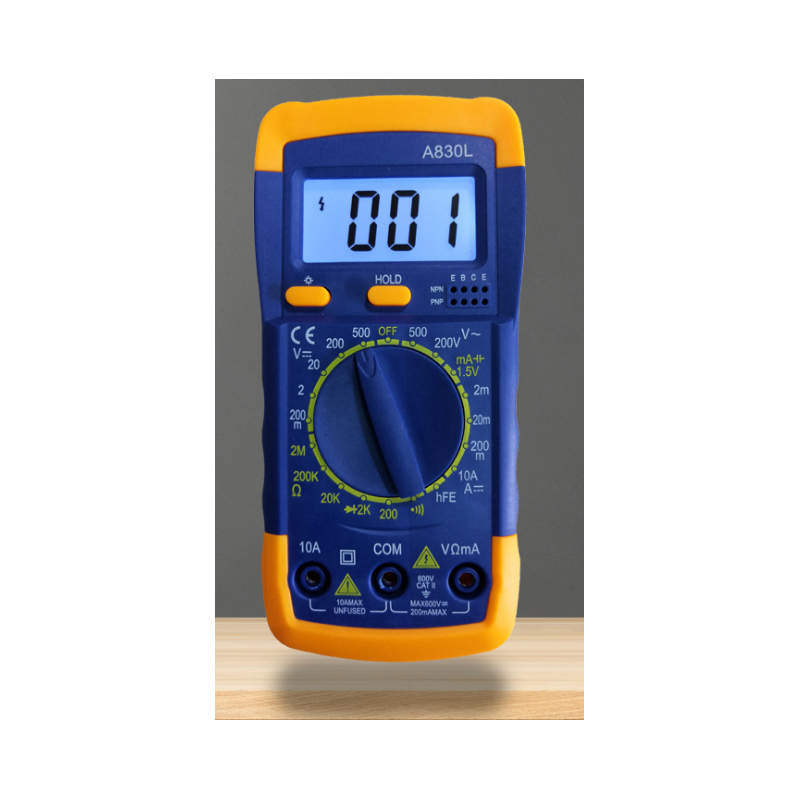

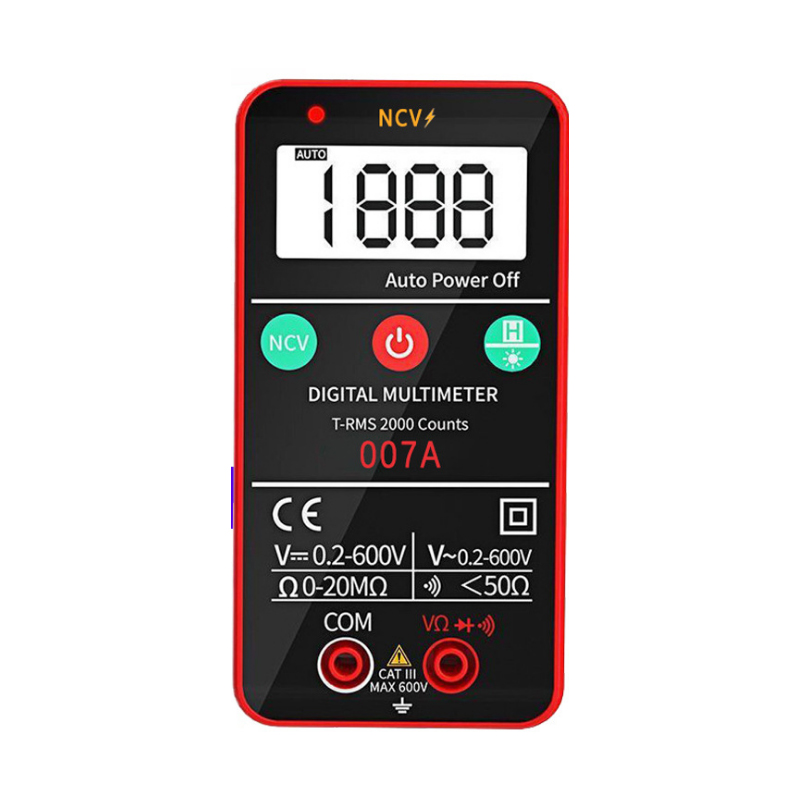

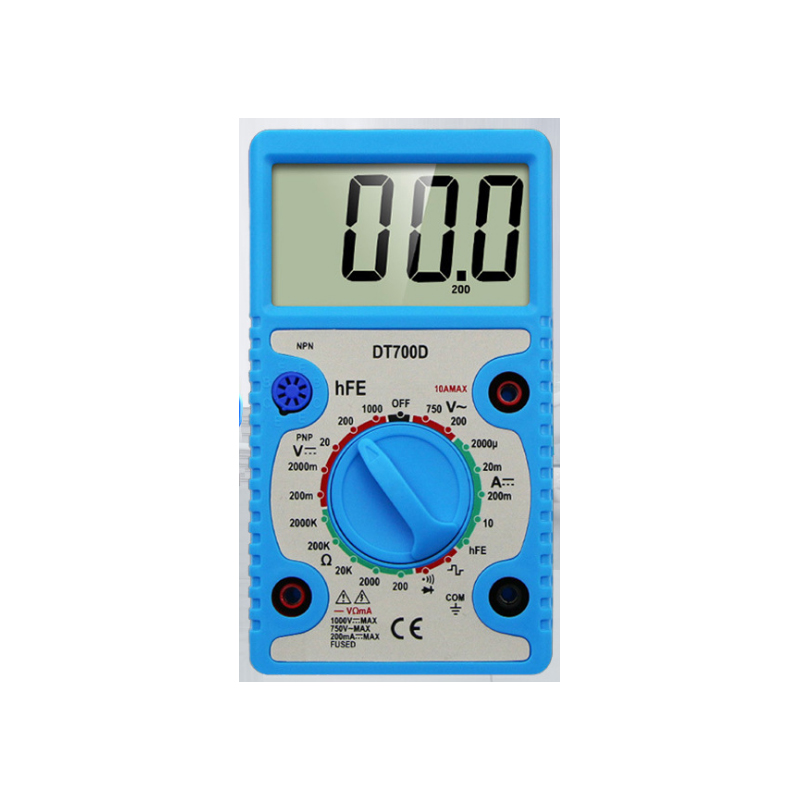

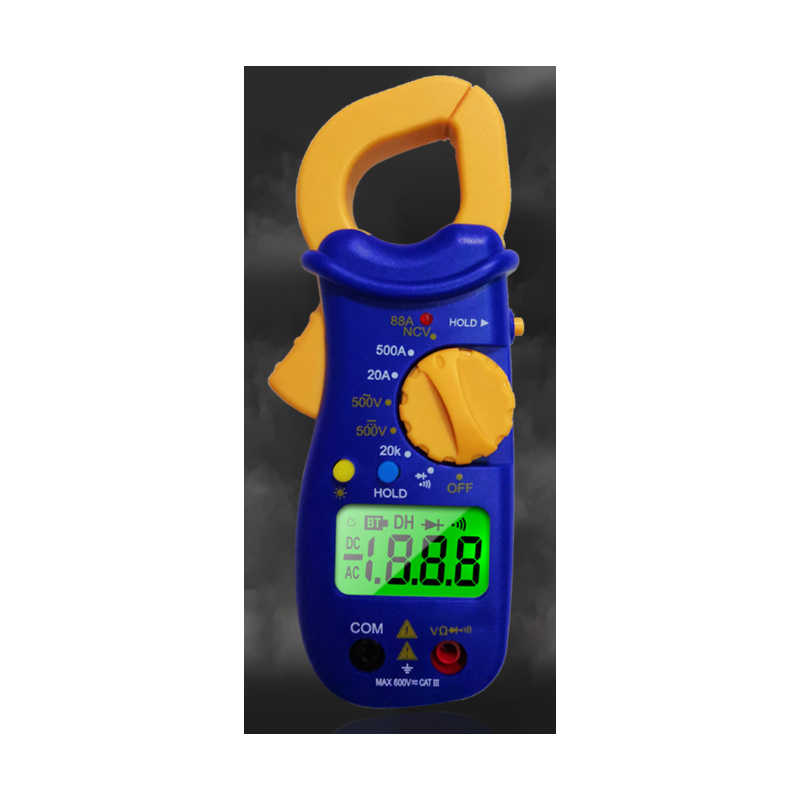

Multímetros Digitais e Multímetros Analógicos

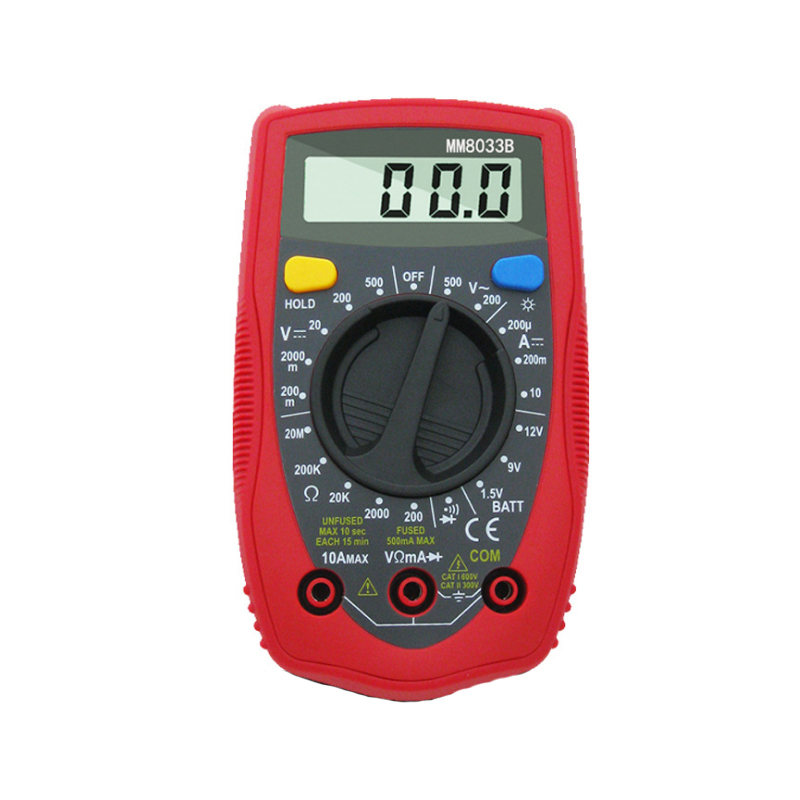

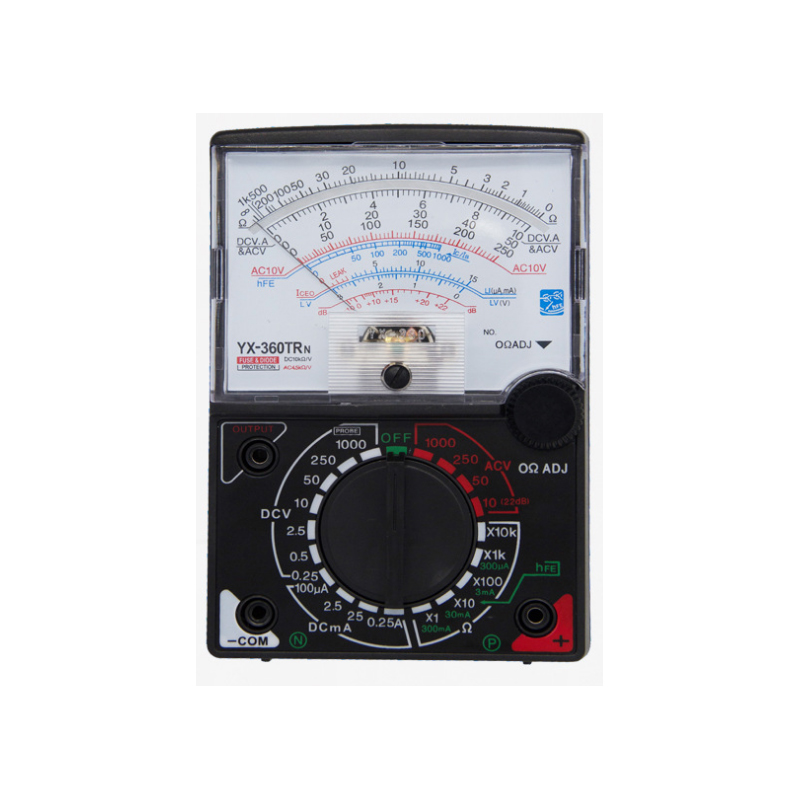

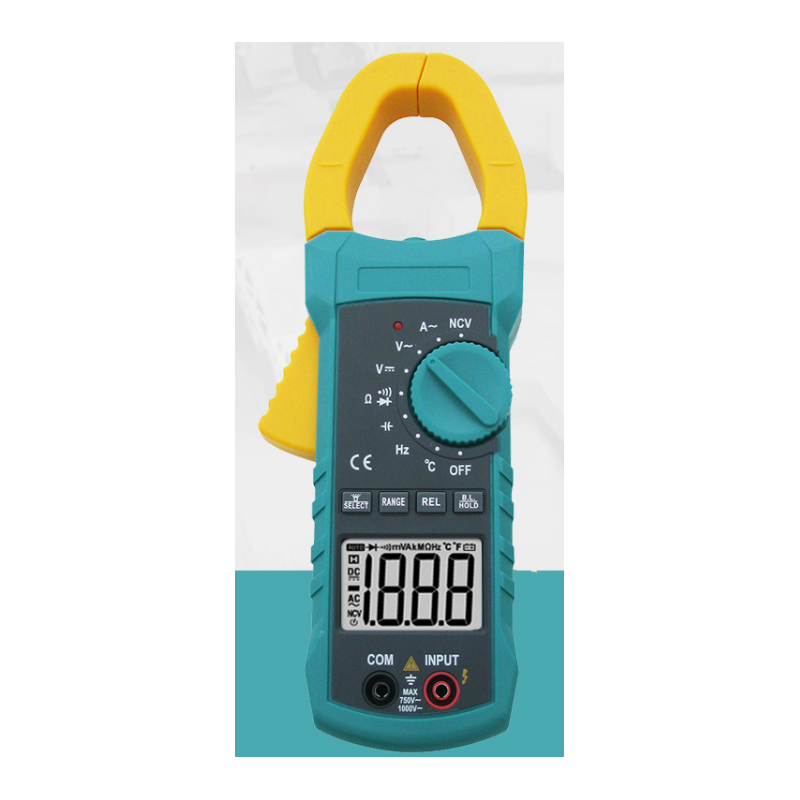

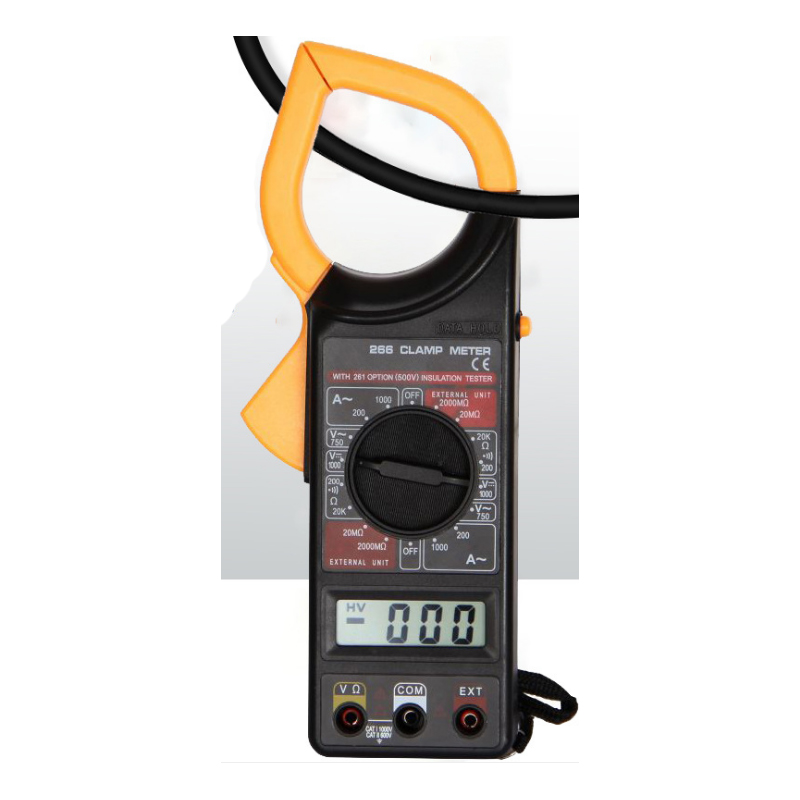

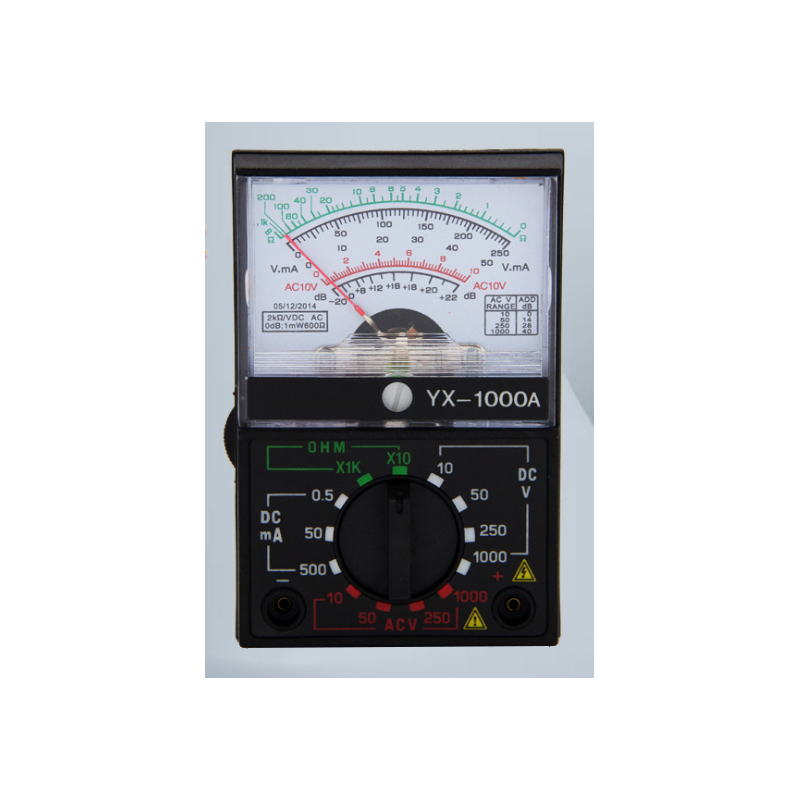

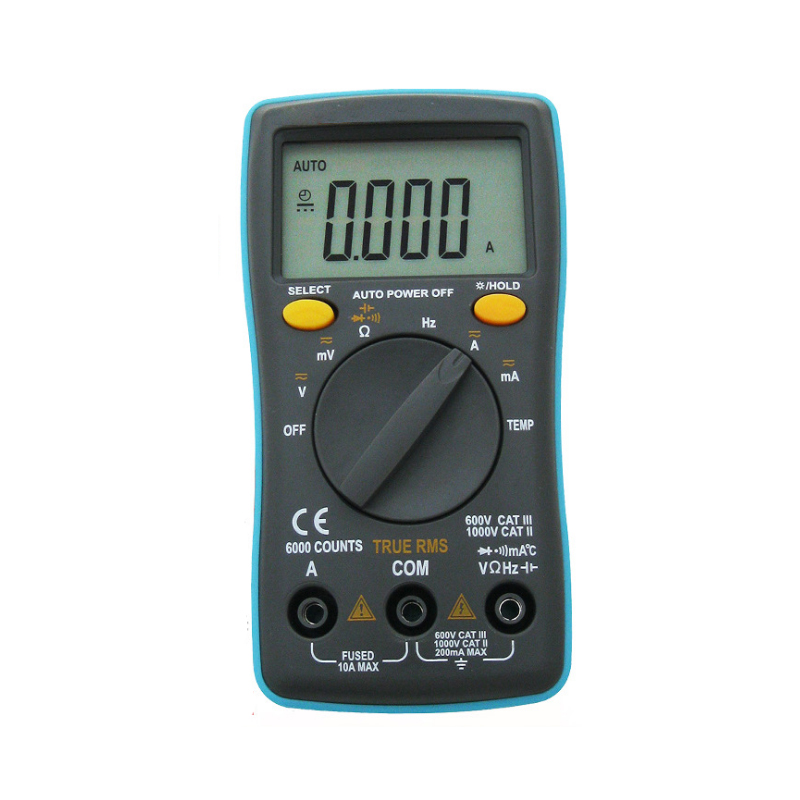

O multímetro pode ser usado para medir não apenas a resistência do objeto medido , mas também a tensão CA e CC . Até mesmo alguns multímetros podem medir os principais parâmetros dos transistores e a capacitância dos capacitores . Dominar totalmente o uso do multímetro é uma das habilidades mais básicas da tecnologia eletrônica. Multímetro comum inclui multímetro de ponteiro e multímetro digital . O multímetro tipo ponteiro é um instrumento de medição multifuncional com a cabeça do medidor como componente principal. O valor medido é indicado e lido pelo ponteiro da cabeça do medidor . O valor medido do multímetro digital é exibido diretamente em formato digital pelo LCD , que é fácil de ler, e alguns também possuem função de prompt de voz . Um multímetro é um instrumento que compartilha um medidor comum e integra um voltímetro, um amperímetro e um ohmímetro .
A faixa de corrente CC do multímetro é um voltímetro CC multifaixa. O medidor é conectado em paralelo com um resistor divisor de tensão de circuito fechado para expandir sua faixa de tensão. A faixa de tensão CC do multímetro é um voltímetro CC multifaixa. A faixa de tensão do medidor pode ser expandida conectando o resistor divisor de tensão em série. A faixa de medição correspondente também é diferente com diferentes resistências de tensão parcial. A cabeça do multímetro é um mecanismo de medição magnetoelétrico. Ele só pode passar por CC e usar diodos para transformar CA em CC, de modo a realizar a medição de CA.
Seleção de multímetro:
1. A precisão de leitura do medidor de ponteiro é baixa, mas o processo de oscilação do ponteiro é mais intuitivo e sua amplitude de velocidade de oscilação às vezes pode refletir objetivamente o tamanho medido (como o leve tremor do barramento de dados de TV (SDL) ao transmitir dados ); A leitura do medidor digital é intuitiva, mas o processo de mudança digital parece muito confuso e difícil de assistir .
2. Geralmente há duas baterias no medidor de ponteiro, uma de 1,5V de baixa tensão e a outra de 9V ou 15V de alta tensão. A ponta de prova preta é a extremidade positiva em relação à ponta de prova vermelha. Os medidores digitais geralmente usam uma bateria de 6V ou 9V. Na engrenagem de resistência, a corrente de saída do medidor ponteiro é muito maior que a do medidor digital. Usar a engrenagem R × 1 Ω pode fazer o alto-falante emitir um "clique" alto, usar a engrenagem R × 10K Ω pode até acender o diodo emissor de luz (LED).
3. Na faixa de tensão, a resistência interna do medidor ponteiro é relativamente pequena em comparação com o medidor digital e a precisão da medição é baixa . Em alguns casos de alta tensão e microcorrente, é até impossível medir com precisão, pois sua resistência interna afetará o circuito em teste (por exemplo, ao medir a tensão de aceleração do tubo de imagem de TV, o valor medido será muito menor do que o valor real). A resistência interna da faixa de tensão do medidor digital é muito grande, pelo menos no nível de megaohm , o que tem pouco impacto no circuito em teste. No entanto, a impedância de saída extremamente elevada torna-o vulnerável à influência da tensão induzida. Em algumas ocasiões com forte interferência eletromagnética , os dados medidos podem ser falsos.
4. Resumindo, medidores de ponteiro , como amplificadores de potência de TV e áudio, são adequados para medição de circuitos analógicos com corrente e alta tensão relativamente altas. Na medição de circuito digital de baixa tensão e pequena corrente, é adequado para medidores digitais, como máquinas BP, telefones celulares, etc. Não absoluto, medidor de ponteiro e medidor digital podem ser selecionados de acordo com a situação .
5. Escolha da marca: FBelec é o fornecedor preferencial! Concentre-se na produção de multímetro há 20 anos.

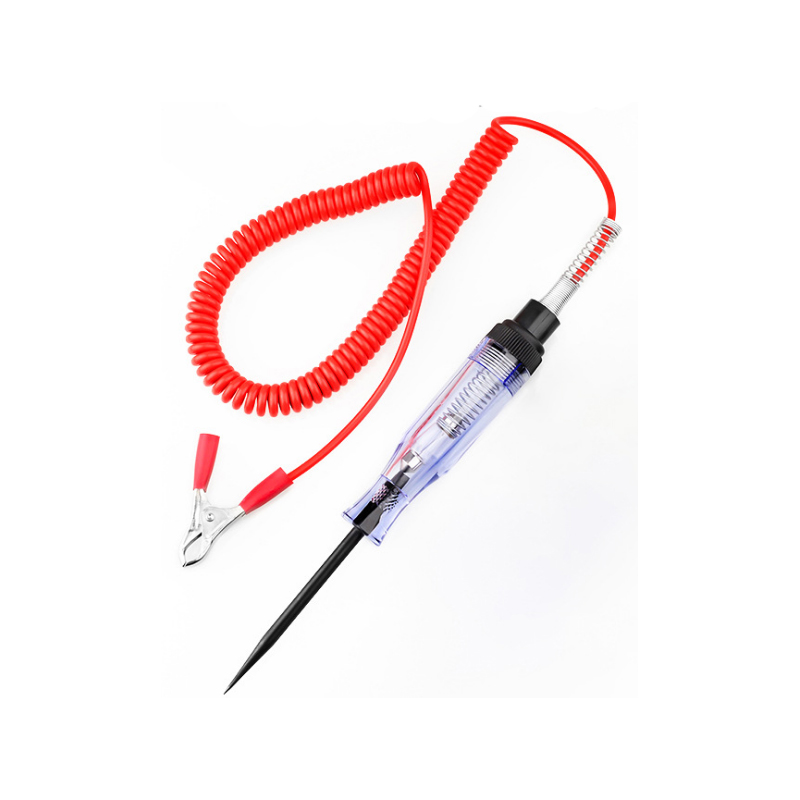

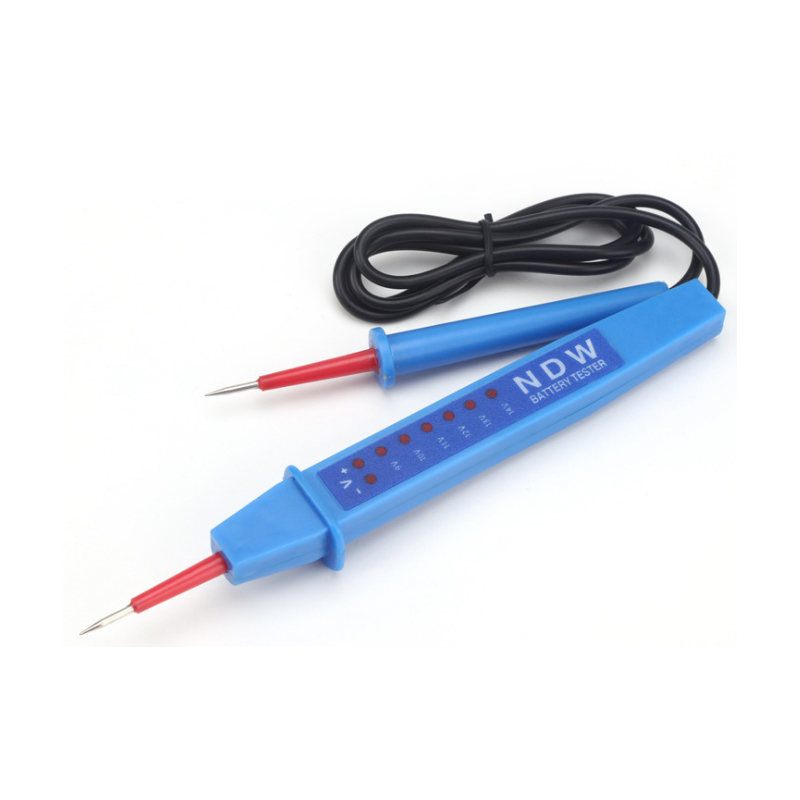

Caneta de medição, caneta testadora elétrica:

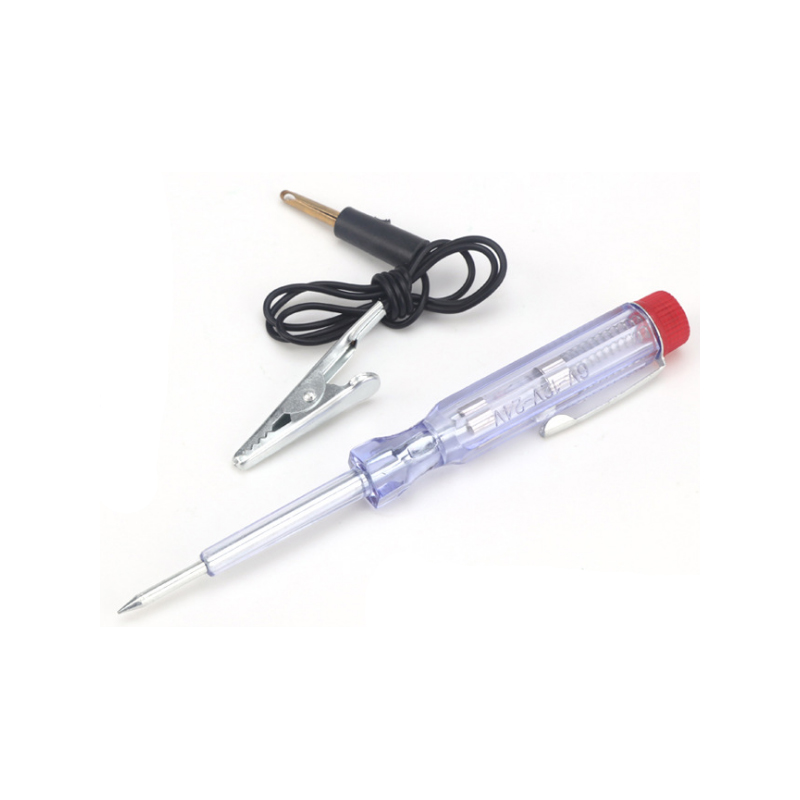

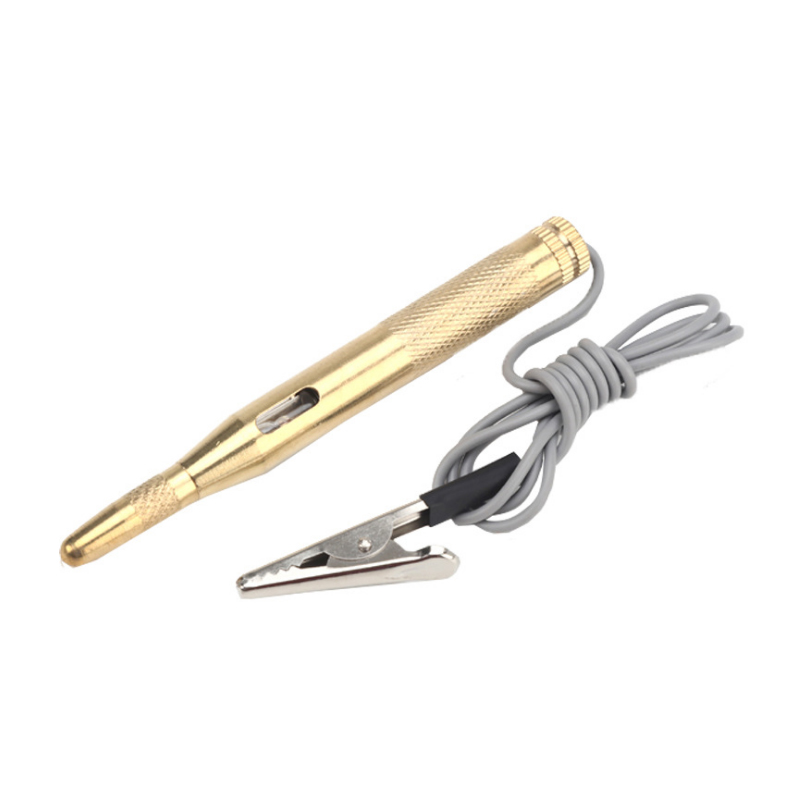

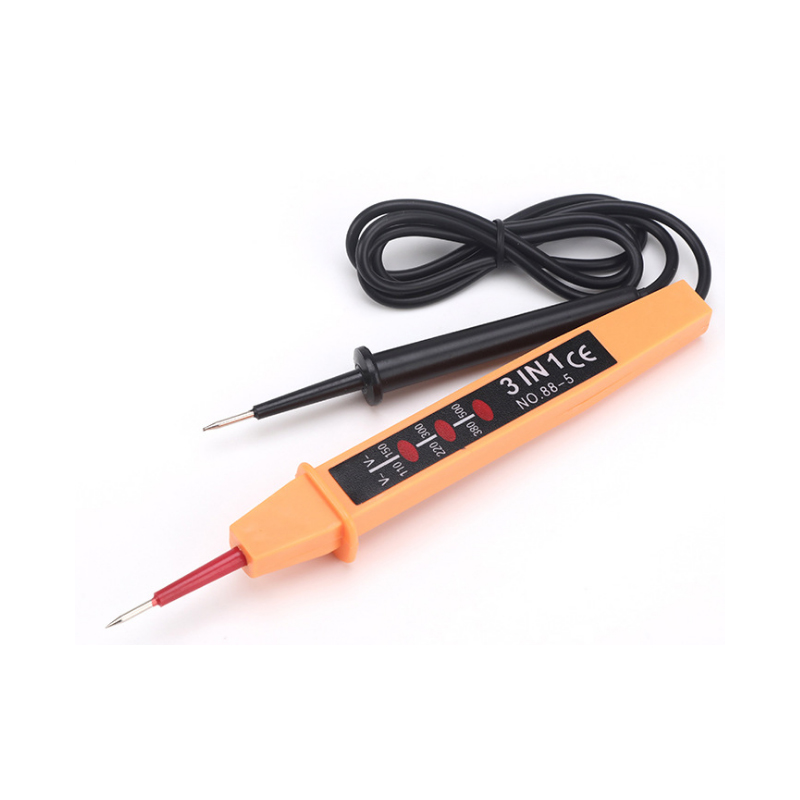

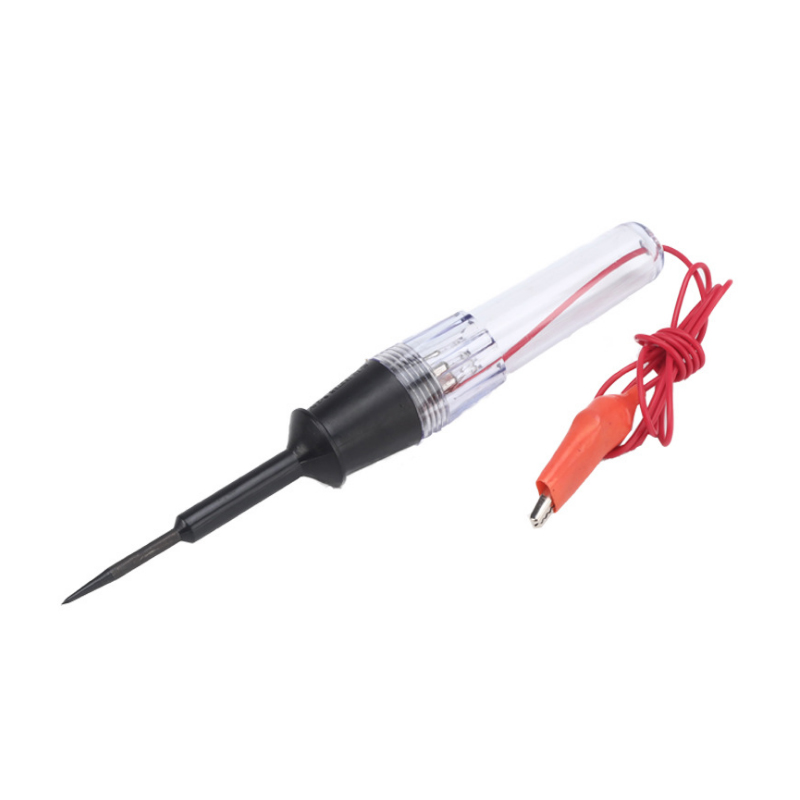

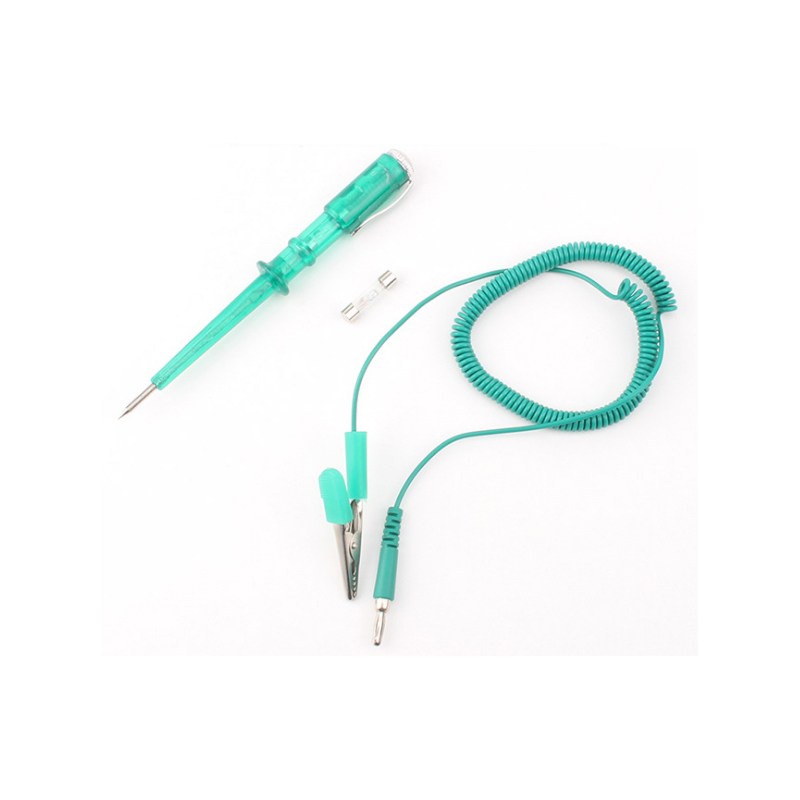

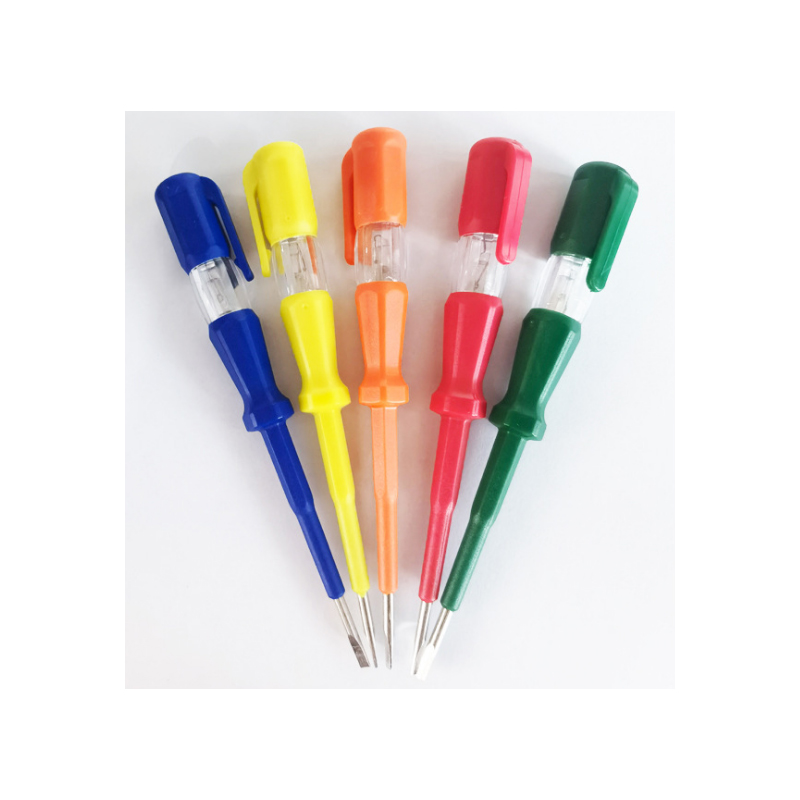

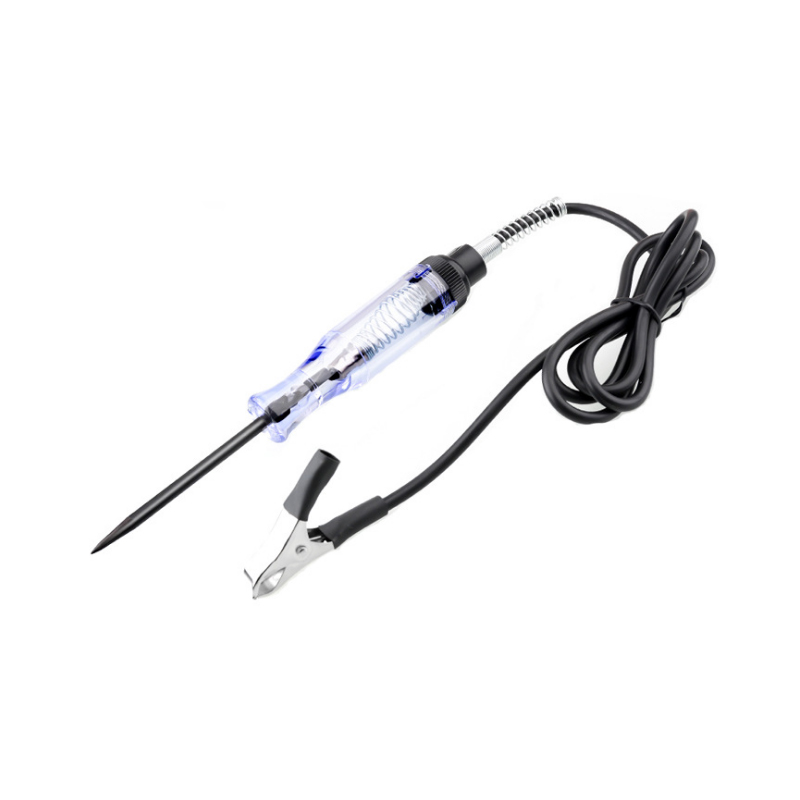

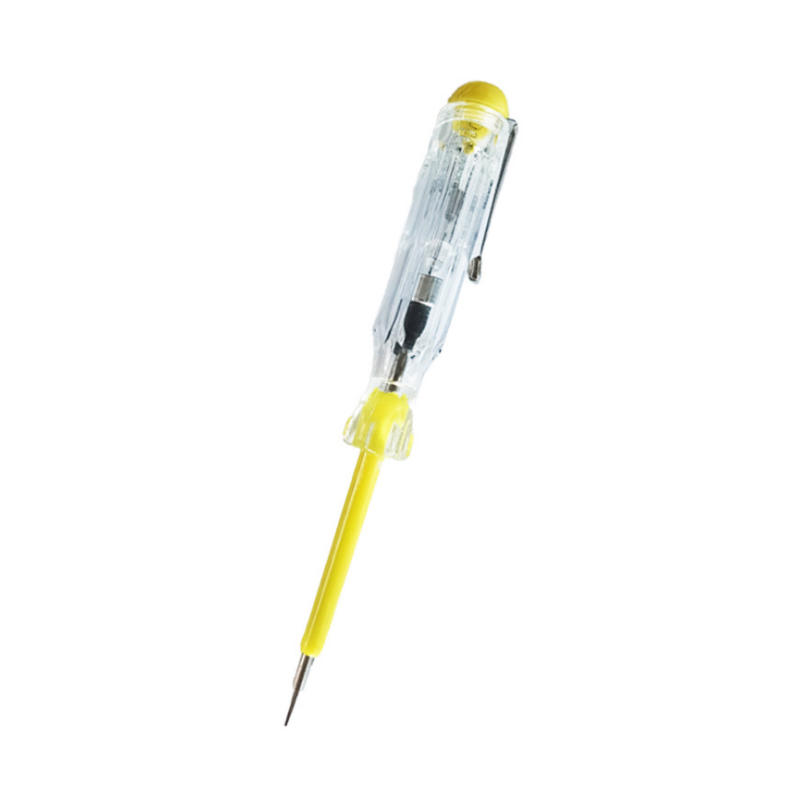

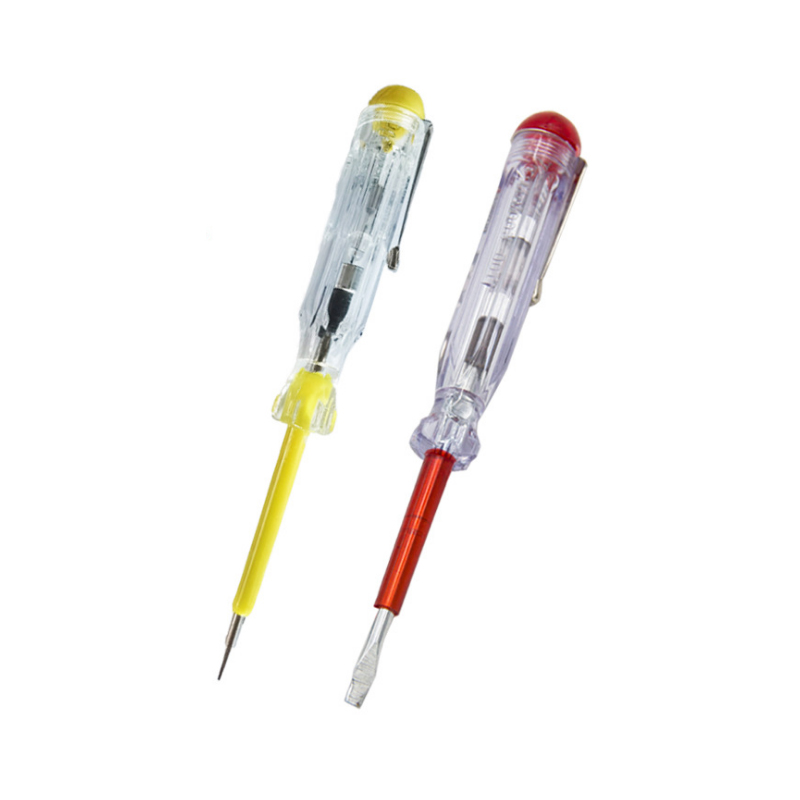

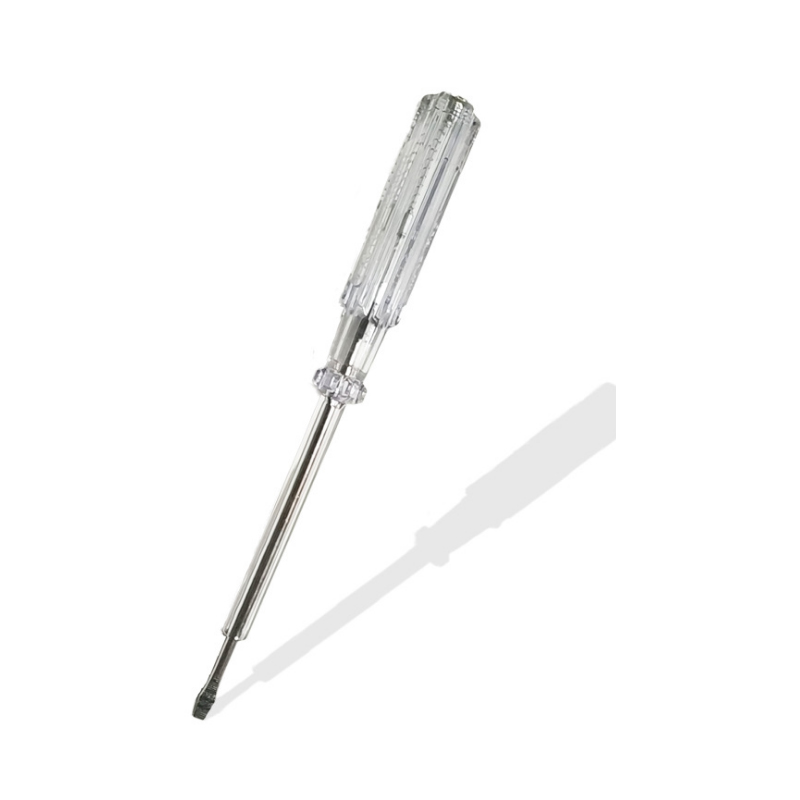

A eletrossonda com cabo de chave de fenda também é chamada de caneta de teste, conhecida como "caneta". É uma ferramenta elétrica usada para testar se há eletricidade no fio. Há uma bolha de néon na caneta. Se a bolha de néon emitir luz durante o teste , isso indica que o fio tem eletricidade ou é o fio energizado do caminho. Na caneta de teste, a ponta e a cauda da caneta são feitas de material metálico e o porta-caneta é feito de material isolante. Ao usar a caneta de teste, certifique-se de tocar a parte metálica na extremidade da caneta de teste com a mão , caso contrário, porque o corpo carregado, a caneta de teste, o corpo humano e a terra não formam um circuito, a bolha de néon em a caneta de teste não emitirá luz, resultando em erro de julgamento, e considera-se que o corpo carregado não está carregado.

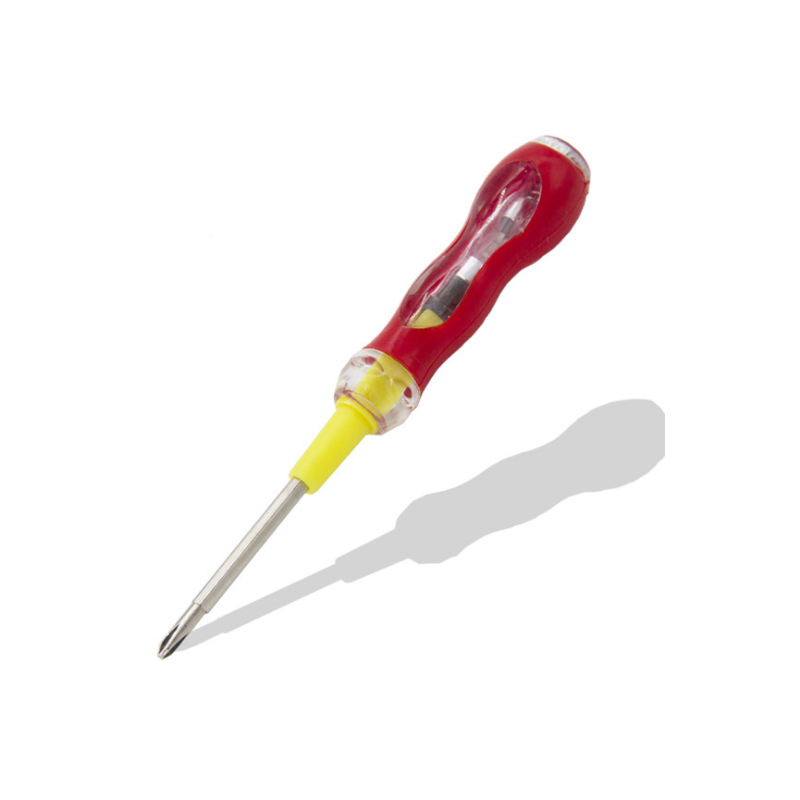

Uso de chave de fenda eletrossonda:
(1) Fórmula para julgar AC e DC: a caneta julga AC e DC. AC está claro e DC está escuro. O tubo de néon AC é totalmente brilhante e o tubo de néon DC é brilhante em uma extremidade.
Nota: primeiro informe ao leitor que antes de usar a caneta elétrica de baixa tensão, ela deve ser testada no corpo carregado confirmado; Não use a caneta elétrica até que seja confirmado que está normal. Ao julgar AC e DC, é melhor comparar as “duas correntes”, o que é muito óbvio. Ao medir a corrente alternada, ambas as extremidades do tubo de néon brilham ao mesmo tempo. Ao medir corrente contínua, apenas uma extremidade do tubo de néon brilha.
(2) Fórmula concisa para julgar os pólos positivos e negativos da DC: julgue os pólos positivos e negativos com uma caneta elétrica e observe cuidadosamente o tubo de néon. A extremidade frontal brilhante é o pólo negativo e a extremidade traseira brilhante é o pólo positivo.
Nota: a extremidade frontal do tubo de néon refere-se a uma extremidade da ponta da caneta de teste e a extremidade traseira do tubo de néon refere-se a uma extremidade segurada com a mão. A frente brilhante é o pólo negativo e vice-versa. Preste atenção: a tensão da fonte de alimentação é 110V e superior; Se a pessoa estiver isolada da terra, uma mão toca qualquer pólo da fonte de alimentação, a outra mão segura a caneta de medição, a cabeça metálica da caneta toca o outro pólo da fonte de alimentação medida, o pólo frontal do tubo de néon acende e a fonte de alimentação tocada é o pólo negativo; Se o pólo traseiro do tubo de néon acender, a fonte de alimentação do contato medido é o pólo positivo, que se baseia no princípio do fluxo unidirecional DC e do fluxo de elétrons do pólo negativo para o pólo positivo.
(3) A fórmula para avaliar se a fonte de alimentação CC está aterrada ou não e a diferença entre o aterramento positivo e negativo: o coeficiente CC da subestação e da caneta elétrica não brilha ao ser tocado; Se a luz estiver próxima da ponta da caneta, o eletrodo positivo está com falha de aterramento; Se a luz estiver próxima da extremidade do dedo, a falta à terra está no pólo negativo.
Nota: o coeficiente DC da usina e da subestação é isolado do solo. Quando as pessoas ficam no chão e tocam o eletrodo positivo ou negativo com uma caneta elétrica, o tubo de néon não deve acender. Se estiver aceso, indica que o sistema DC está aterrado; Se a luz estiver na extremidade próxima à ponta da caneta, o eletrodo positivo está aterrado; Se a luz estiver na extremidade próxima ao dedo, é um aterramento negativo.
(4) Fórmula vigorosa para julgar em fase e fora de fase: julgar que as duas linhas são iguais e diferentes, segurar uma caneta em cada mão, isolar os dois pés da fase terrestre, tocar uma linha importante com cada caneta, e observe uma caneta com os olhos. Se não estiver aceso em fase, é diferente.
Nota: durante este teste, lembre-se que ambos os pés devem estar isolados do solo. Como a maior parte da fonte de alimentação da China é 380/220 V, e o transformador geralmente adota aterramento direto do ponto neutro, portanto, durante o teste, o corpo humano e a terra devem ser isolados para evitar a formação de um circuito e erros de julgamento; Durante o teste, os dois toques de ativação e desativação são iguais, portanto, apenas um pode ser visualizado.
(5) Fórmula para julgar a falha de aterramento da linha de fase da linha de alimentação trifásica de três fios 380 / 220V: linha trifásica conectada em estrela, duas canetas elétricas tocam brilhantemente, a restante é fraca e o condutor de fase foi de castigo; Se a luz estiver quase invisível, há uma falha no aterramento metálico.
Nota: o lado secundário do transformador de potência é geralmente conectado em forma de Y. No sistema trifásico de três fios com ponto neutro não aterrado, ao usar a caneta de inspeção de energia e linhas trifásicas, duas ficam um pouco mais brilhantes que o normal, enquanto o brilho do outro é mais fraco, o que significa que a linha de fase com brilho fraco é fundamentado, mas não é muito sério; Se dois estiverem muito brilhantes e o restante estiver quase invisível, há uma falha metálica de aterramento nesta linha de fase.
